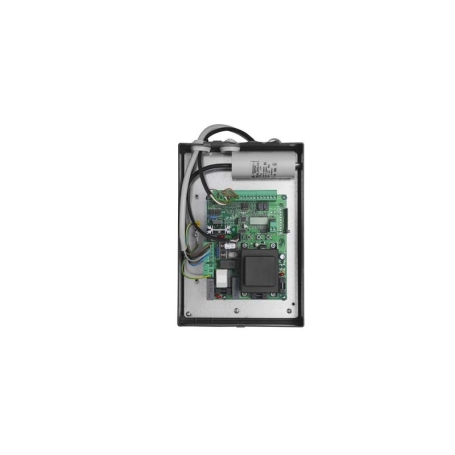

Carte électronique CP.BISON OM pour BENINCA BISON

Carte électronique BENINCA CP.BISON.OM – Centrale de commande 230 V pour motorisation BISON

La BENINCA CP.BISON.OM est une carte électronique destinée au pilotage d’une motorisation équipée d’un moteur monophasé 230 V, d’une puissance maximale de 1 000 W. Elle centralise les commandes du portail, les organes de sécurité, les fins de course, l’encodeur et les accessoires de signalisation.

Grâce à son afficheur de programmation, son récepteur radio 433,92 MHz intégré et sa procédure d’auto-apprentissage, elle permet d’adapter précisément le fonctionnement de l’automatisme à l’installation : ouverture totale ou piétonne, fermeture automatique, ralentissement, détection d’obstacle, photocellules, barre palpeuse ou encore éclairage de service.

-----------------------------------------------------------------------------

Les points forts de la BENINCA CP.BISON.OM

• Alimentation secteur 230 V AC – 50/60 Hz
• Commande d’un moteur monophasé 230 V
• Puissance moteur maximale : 1 000 W
• Récepteur radio 433,92 MHz intégré
• Jusqu’à 64 codes radio mémorisables
• Compatibilité avec les télécommandes à code fixe, rolling code et ARC – Advanced Rolling Code, selon la configuration du récepteur
• Gestion de l’encodeur et de la fonction anti-écrasement
• Auto-apprentissage de la course et des couples de fonctionnement
• Réglage indépendant du couple en ouverture et en fermeture
• Ralentissement paramétrable en fin de course
• Commande d’ouverture partielle pour passage piéton
• Deux entrées distinctes pour photocellules
• Fonction de test automatique des photocellules
• Entrée pour barre palpeuse mécanique ou résistive 8,2 kΩ
• Sortie configurable pour voyant portail ouvert, éclairage de service ou deuxième canal radio
• Compteur de cycles et signalisation d’entretien
• Protection de la programmation par code
• Diagnostic des entrées directement sur l’afficheur

-----------------------------------------------------------------------------

Une centrale complète pour piloter votre automatisme BENINCA

La carte CP.BISON.OM assure la gestion complète des mouvements d’ouverture et de fermeture. Elle dispose d’entrées séparées pour les commandes OPEN, CLOSE, pas-à-pas, STOP et ouverture piétonne.

La commande pas-à-pas peut être configurée selon deux modes :

• ouverture, fermeture, ouverture ;
• ouverture, arrêt, fermeture, arrêt.

La fonction d’ouverture piétonne permet de ne déplacer le portail que sur une partie de sa course. La distance parcourue est réglable dans le menu de programmation afin de l’adapter à la largeur de passage souhaitée.

-----------------------------------------------------------------------------

Auto-apprentissage de la course et des couples

La CP.BISON.OM possède une procédure d’auto-apprentissage destinée à mémoriser la course de l’automatisme et à étalonner ses couples de fonctionnement.

Après le lancement du menu AUTO, la centrale effectue au moins deux cycles complets. Elle enregistre alors les informations nécessaires au pilotage du portail. Lorsque l’encodeur est activé, la position du portail est continuellement actualisée et mémorisée, y compris pour faciliter la reprise du fonctionnement après une coupure de courant.

Cette procédure doit être réalisée après l’installation et après toute modification importante des logiques de fonctionnement.

-----------------------------------------------------------------------------

Encodeur, ralentissement et détection d’obstacle

Lorsque l’encodeur est activé, la centrale peut surveiller le déplacement du portail et gérer la fonction anti-écrasement. La sensibilité de détection est réglable séparément :

• pendant le déplacement à vitesse normale ;
• pendant la phase de ralentissement.

En cas de détection d’un obstacle, la centrale affiche le message AMP. Le réglage du frein moteur peut également être ajusté afin d’obtenir un arrêt plus précis.

La zone de ralentissement est paramétrable. Il est ainsi possible de réduire progressivement la vitesse du portail avant son arrivée en fin de course, sous réserve d’une installation et d’un réglage conformes aux normes de sécurité applicables.

-----------------------------------------------------------------------------

Gestion complète des dispositifs de sécurité

La BENINCA CP.BISON.OM dispose de plusieurs entrées dédiées aux sécurités.

Entrée PHOT O

Cette entrée peut recevoir un dispositif de sécurité à contact normalement fermé.

• En fermeture, l’interruption du faisceau arrête le moteur puis provoque la réouverture lorsque la photocellule est libérée.
• En ouverture, l’interruption du faisceau arrête le mouvement. L’ouverture reprend lorsque le passage est de nouveau dégagé.

Entrée PHOT C

Le comportement de cette deuxième entrée photocellule est configurable. Elle peut agir uniquement pendant la fermeture ou être active dans les deux sens de déplacement.

En fermeture, son déclenchement peut provoquer un arrêt suivi d’une inversion immédiate du mouvement. Lorsqu’elle est configurée pour intervenir également en ouverture, le portail s’arrête devant l’obstacle puis reprend son ouverture après libération du faisceau.

Test des photocellules

Une sortie PHOTO TEST permet de contrôler les émetteurs des photocellules compatibles. Lorsque cette fonction est activée, la centrale vérifie les circuits de sécurité avant d’autoriser la manœuvre. Une anomalie empêche alors le démarrage de l’automatisme.

Barre palpeuse

L’entrée DAS accepte :

• une barre palpeuse résistive 8,2 kΩ ;
• une barre mécanique à contact normalement fermé.

L’intervention de la barre arrête le mouvement du portail et provoque une inversion pendant environ trois secondes.

-----------------------------------------------------------------------------

Récepteur radio 433,92 MHz intégré

Le récepteur radio intégré peut mémoriser jusqu’à 64 codes. Les télécommandes peuvent être affectées à différentes fonctions :

• commande pas-à-pas ;
• ouverture piétonne ;
• deuxième canal radio.

La centrale permet également d’effacer une télécommande précise ou l’intégralité de la mémoire radio.

Lorsque la fonction d’apprentissage à distance est autorisée, une nouvelle télécommande peut être ajoutée à partir d’un émetteur déjà mémorisé, sans intervenir directement sur la carte. Cette opération reste soumise à la compatibilité des télécommandes et au respect de la procédure BENINCA.

-----------------------------------------------------------------------------

Sortie auxiliaire configurable

Le contact auxiliaire normalement ouvert peut être configuré pour répondre à différents besoins :

• voyant de portail ouvert ;
• éclairage de service temporisé ;
• deuxième canal radio.

Pour commander un éclairage, la notice prévoit l’utilisation d’un relais auxiliaire adapté. La durée d’activation peut être réglée de 1 à 240 secondes.

-----------------------------------------------------------------------------

Fonctions de programmation disponibles

La CP.BISON.OM propose notamment les réglages suivants :

• fermeture automatique de 3 à 240 secondes ;
• temps de travail du moteur ;
• course de l’ouverture piétonne ;
• zone de ralentissement ;
• couple moteur en ouverture ;
• couple moteur en fermeture ;
• couple pendant les ralentissements ;
• sens d’ouverture du moteur ;
• sensibilité de l’anti-écrasement ;
• puissance du frein moteur ;
• fermeture rapide après passage devant les photocellules ;
• préclignotement de trois secondes ;
• mode copropriété ;
• fonctionnement homme mort ;
• démarrage au couple maximal ;
• apprentissage radio à distance.

Le paramétrage s’effectue depuis l’afficheur et les touches présentes sur la centrale. Un code alphanumérique à quatre caractères peut protéger l’accès aux menus contre les modifications non autorisées.

-----------------------------------------------------------------------------

Suivi de l’installation et aide au diagnostic

Le compteur intégré enregistre le nombre de cycles complets réalisés par l’automatisme. Une alerte d’entretien peut être programmée après un nombre défini de manœuvres. À l’échéance, un clignotement prolongé signale qu’une vérification de l’installation est recommandée.

L’afficheur permet également de contrôler l’état des commandes, des fins de course et des sécurités. Plusieurs messages facilitent le diagnostic :

• ERR1 : anomalie liée au moteur ;
• ERR4 : défaut du circuit photocellule PHOT O ;
• ERR5 : défaut du circuit photocellule PHOT C ;
• ENC : défaut de connexion ou panne de l’encodeur ;
• AMP : obstacle détecté par le système anti-écrasement.

-----------------------------------------------------------------------------

Caractéristiques techniques

Caractéristique	Valeur
Marque	BENINCA
Référence	CP.BISON.OM
Type de produit	Centrale électronique de commande
Alimentation secteur	230 V AC – 50/60 Hz
Nombre de moteurs	1
Type de moteur	Monophasé 230 V AC
Puissance maximale du moteur	1 000 W
Alimentation des accessoires	Bornes 24 V AC, 1 A maximum selon le schéma de raccordement
Fréquence radio	433,92 MHz
Capacité mémoire radio	64 codes
Technologies radio indiquées	Code fixe, rolling code et ARC selon paramétrage
Encodeur	Oui
Entrées photocellules	2
Test photocellules	Oui
Entrée barre palpeuse	Mécanique NF ou résistive 8,2 kΩ
Ouverture piétonne	Oui, réglable
Ralentissement	Oui, réglable
Fermeture automatique	Oui, réglable de 3 à 240 secondes
Sortie clignotant	230 V AC, 40 W maximum
Indice de protection indiqué	IP54
Température de fonctionnement	De -20 °C à +70 °C
Programmation	Afficheur intégré et touches
Compteur de cycles	Oui
Code de protection	Oui

Précision technique : le tableau général de la notice mentionne également une alimentation accessoires de 24 V DC / 500 mA, tandis que le schéma de raccordement et le bornier 8-9 indiquent 24 V AC / 1 A. Avant le raccordement d’un accessoire, il est indispensable de contrôler la tension réellement délivrée par la version de carte installée.

-----------------------------------------------------------------------------

Compatibilité et remplacement

Cette carte doit être choisie à partir de la référence exacte inscrite sur l’électronique d’origine. Une ressemblance visuelle ou la présence du nom BISON ne suffit pas à garantir la compatibilité.

Avant votre commande, vérifiez notamment :

• la référence CP.BISON.OM ;
• la tension du moteur ;
• la présence et le type d’encodeur ;
• le câblage des fins de course ;
• le type de barre palpeuse ;
• la fréquence et la technologie des télécommandes utilisées ;
• la version de la motorisation BENINCA.

En cas de remplacement d’une ancienne carte, une reprogrammation complète, un nouvel auto-apprentissage et, selon la situation, une nouvelle mémorisation des télécommandes peuvent être nécessaires.

-----------------------------------------------------------------------------

Conseils d’installation

La pose, le raccordement et le réglage de cette centrale doivent être confiés à un professionnel qualifié en automatismes de portail.

L’alimentation doit être coupée avant toute intervention. La mise à la terre est obligatoire et les entrées de sécurité normalement fermées qui ne sont pas utilisées doivent être pontées conformément au schéma BENINCA.

Après le câblage, l’installateur doit contrôler le sens de déplacement du moteur, le fonctionnement des fins de course, des photocellules, de la barre palpeuse et du dispositif anti-écrasement. Les valeurs de force et de sensibilité doivent être réglées avec des instruments adaptés, conformément aux normes en vigueur.

-----------------------------------------------------------------------------

FAQ – BENINCA CP.BISON.OM

À quoi sert la carte BENINCA CP.BISON.OM ?

La CP.BISON.OM commande un moteur monophasé 230 V et centralise les fonctions de l’automatisme : ouverture, fermeture, fins de course, encodeur, photocellules, barre palpeuse, clignotant, ouverture piétonne et réception radio.

Quelle est la puissance maximale du moteur compatible ?

La centrale peut piloter un moteur 230 V AC d’une puissance maximale de 1 000 W.

La CP.BISON.OM possède-t-elle un récepteur radio intégré ?

Oui. Elle intègre un récepteur 433,92 MHz capable de mémoriser jusqu’à 64 codes radio.

Quelles télécommandes sont compatibles avec cette centrale ?

Le récepteur est paramétrable pour accepter différents types de codage, notamment le code fixe, le rolling code et l’ARC. La compatibilité doit toutefois être confirmée à partir de la référence exacte de la télécommande et de la configuration du récepteur.

Peut-on commander une ouverture piétonne ?

Oui. Une entrée PED et une fonction radio dédiée permettent de commander une ouverture partielle. La course piétonne est réglable dans le menu de programmation.

La centrale gère-t-elle les photocellules ?

Oui. Elle possède deux entrées de sécurité, PHOT O et PHOT C, ainsi qu’une sortie PHOTO TEST permettant de vérifier le fonctionnement de photocellules compatibles avant la manœuvre.

Peut-on raccorder une barre palpeuse 8,2 kΩ ?

Oui. L’entrée DAS peut recevoir une barre résistive 8,2 kΩ ou une barre mécanique à contact normalement fermé. La position du cavalier DAS doit correspondre au type de dispositif raccordé.

La carte dispose-t-elle d’une détection d’obstacle ?

Oui, lorsque l’encodeur est activé. La sensibilité de l’anti-écrasement peut être réglée séparément à vitesse normale et pendant le ralentissement.

Faut-il effectuer un auto-apprentissage après le remplacement de la carte ?

Oui. L’auto-apprentissage est nécessaire pour mémoriser la course et étalonner les couples de fonctionnement. Il doit également être renouvelé après certaines modifications de programmation ou une réinitialisation.

Les télécommandes sont-elles conservées après une réinitialisation ?

La fonction RESET restaure les paramètres par défaut de la centrale, mais elle n’efface pas les télécommandes enregistrées dans le récepteur. Leur suppression complète s’effectue séparément dans le menu RADIO.

Comment être certain que cette carte convient à mon moteur ?

Comparez la référence CP.BISON.OM avec celle de la carte d’origine et vérifiez la tension moteur, l’encodeur, les fins de course et les accessoires raccordés. En cas de doute, transmettez une photographie nette de l’ancienne centrale et de son étiquette avant de commander.
