Description du produit

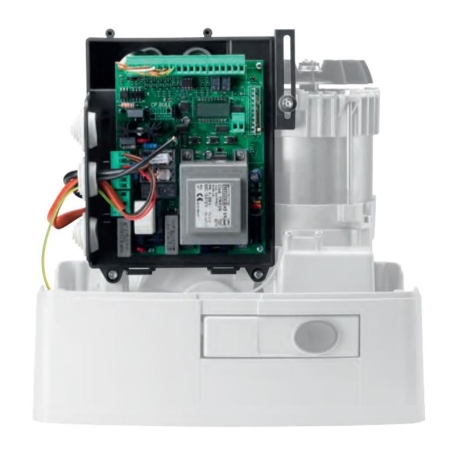

Carte électronique BENINCA CP.BULL20-HE – Référence 968600983
La BENINCA CP.BULL20-HE référence 968600983 est une centrale électronique destinée au pilotage d’une motorisation de portail coulissant BENINCA équipée d’un moteur monophasé 230 V et d’un encodeur.
Cette carte de commande gère les différentes phases de fonctionnement de l’automatisme : ouverture, fermeture, ralentissement, arrêt sur fins de course, accès piéton, fermeture automatique et détection d’obstacle. Elle intègre également un récepteur radio 433,92 MHz permettant de mémoriser jusqu’à 64 codes de télécommandes compatibles.
Grâce à son afficheur et à ses boutons de programmation, les principaux réglages peuvent être réalisés directement depuis la centrale.
----------------------------------------------------------------------------
Les avantages de la carte BENINCA CP.BULL20-HE
- Carte électronique d’origine BENINCA
- Conçue pour commander un moteur monophasé 230 V
- Récepteur radio 433,92 MHz intégré
- Compatible avec les télécommandes BENINCA ARC
- Capacité de mémorisation de 64 codes radio
- Programmation assistée par afficheur
- Auto-apprentissage de la course du portail
- Étalonnage automatique du couple moteur
- Gestion de l’encodeur et de la fonction anti-écrasement
- Réglage séparé du couple en ouverture et en fermeture
- Ralentissement réglable en fin de course
- Commande d’ouverture partielle pour le passage des piétons
- Gestion des photocellules et des barres palpeuses
- Compteur de cycles et programmation d’une alerte d’entretien
- Sortie configurable pour voyant, éclairage de service ou second canal radio
----------------------------------------------------------------------------
Une centrale complète pour votre portail coulissant BENINCA
La CP.BULL20-HE assure la gestion d’un moteur 230 V d’une puissance maximale indiquée par la documentation de 1 000 W. Elle reçoit les ordres provenant d’une télécommande, d’un bouton-poussoir, d’un contact à clé ou d’un autre dispositif de commande compatible.
Plusieurs entrées distinctes sont disponibles :
- commande d’ouverture ;
- commande de fermeture ;
- fonctionnement pas-à-pas ;
- ouverture piétonne ;
- arrêt de sécurité ;
- fins de course d’ouverture et de fermeture ;
- photocellules ;
- barre palpeuse de sécurité.
Cette architecture permet d’adapter le fonctionnement du portail aux besoins d’une habitation, d’une résidence collective ou d’un accès professionnel.
----------------------------------------------------------------------------
Auto-apprentissage de la course et du couple
Après l’installation et le raccordement de la carte, la fonction AUTO lance l’apprentissage de la course du portail et l’étalonnage du couple moteur.
Durant cette procédure, l’automatisme réalise au moins deux cycles complets afin d’enregistrer ses positions et ses paramètres de fonctionnement. L’afficheur facilite le suivi de l’opération en indiquant son déroulement puis sa validation.
Pour obtenir un apprentissage fiable, le portail doit être correctement équilibré, se déplacer librement et ne présenter aucun point dur mécanique.
----------------------------------------------------------------------------
Détection d’obstacle par encodeur
Lorsque l’encodeur est activé, la centrale surveille le mouvement du portail et participe à la détection d’un éventuel obstacle.
La sensibilité du dispositif anti-écrasement peut être réglée séparément :
- pendant le déplacement à vitesse normale ;
- pendant la phase de ralentissement.
Le couple moteur est également ajustable indépendamment en ouverture, en fermeture et durant les ralentissements. Ces paramètres de sécurité doivent impérativement être configurés par un installateur qualifié et contrôlés conformément aux normes applicables à l’installation.
----------------------------------------------------------------------------
Ralentissement et frein moteur réglables
La carte CP.BULL20-HE permet de paramétrer la distance parcourue à vitesse réduite avant l’arrêt du portail. Cette fonction contribue à obtenir une arrivée plus progressive en position ouverte ou fermée.
Un réglage du frein moteur est également disponible pour adapter l’arrêt aux caractéristiques mécaniques et au poids du portail.
----------------------------------------------------------------------------
Ouverture piétonne personnalisable
L’entrée PED permet de commander une ouverture partielle du portail. Cette fonction est pratique pour laisser passer une personne, un vélo ou un deux-roues sans effectuer une ouverture complète.
L’amplitude de cette ouverture partielle peut être réglée depuis le menu de programmation de la centrale.
----------------------------------------------------------------------------
Fermeture automatique et fonction copropriété
La carte propose plusieurs logiques de fonctionnement, notamment :
- fermeture automatique temporisée ;
- fonctionnement pas-à-pas ;
- fermeture rapide après le passage devant les photocellules ;
- préclignotement avant le démarrage du moteur ;
- mode homme mort ;
- fonction copropriété ;
- maintien du clignotant pendant le temps d’attente ;
- inversion du sens d’installation du moteur.
La fonction copropriété permet notamment d’éviter qu’une nouvelle impulsion interrompe l’ouverture du portail, ce qui convient aux accès collectifs très fréquentés.
----------------------------------------------------------------------------
Récepteur radio BENINCA 433,92 MHz intégré
La centrale dispose d’un récepteur radio intégré fonctionnant sur la fréquence 433,92 MHz. Il peut mémoriser jusqu’à 64 codes et prendre en charge, selon sa configuration, les systèmes suivants :
- BENINCA ARC – Advanced Rolling Code ;
- Rolling Code HCS ;
- certains émetteurs à code programmable ou à code fixe.
----------------------------------------------------------------------------
Attention à la compatibilité des télécommandes
Les émetteurs ARC et Rolling Code HCS ne peuvent pas être utilisés simultanément sur le même récepteur. Le premier émetteur enregistré détermine la technologie radio qui pourra ensuite être mémorisée.
Pour changer de technologie, une réinitialisation de la mémoire du récepteur est nécessaire. Il est donc conseillé de vérifier la technologie des télécommandes déjà utilisées avant toute nouvelle programmation.
----------------------------------------------------------------------------
Gestion avancée des dispositifs de sécurité
La CP.BULL20-HE permet le raccordement de plusieurs équipements de sécurité :
- photocellules actives en fermeture ;
- photocellules actives en ouverture ;
- entrée STOP ;
- barre palpeuse mécanique ;
- barre palpeuse résistive 8,2 kΩ ;
- test des photocellules compatibles ;
- contrôle des fins de course.
Selon la programmation choisie, l’intervention d’un dispositif peut provoquer l’arrêt du moteur, la reprise de l’ouverture ou une inversion temporaire du mouvement.
----------------------------------------------------------------------------
Sortie auxiliaire configurable
La sortie auxiliaire peut être configurée pour remplir différentes fonctions :
- voyant indiquant que le portail est ouvert ;
- éclairage de service temporisé ;
- second canal radio.
L’utilisation en éclairage de service nécessite un relais auxiliaire adapté à l’équipement commandé.
----------------------------------------------------------------------------
Suivi des cycles et entretien
La centrale enregistre le nombre total de cycles réalisés par l’automatisme. Elle permet également de programmer une demande de maintenance après un nombre défini de manœuvres.
Lorsque le seuil est atteint, le clignotant fonctionne pendant dix secondes à la fin de la manœuvre afin de signaler qu’un contrôle de l’installation est recommandé.
----------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Marque |
BENINCA |
|
Modèle |
CP.BULL20-HE |
|
Référence fabricant |
968600983 |
|
Type de produit |
Centrale électronique pour portail coulissant |
|
Alimentation secteur |
230 V AC – 50/60 Hz |
|
Sortie moteur |
1 moteur monophasé 230 V AC |
|
Puissance maximale du moteur |
1 000 W |
|
Alimentation des accessoires |
24 V DC – 500 mA maximum |
|
Sortie accessoires complémentaire |
24 V AC – 1 A maximum |
|
Sortie clignotant |
230 V AC – 40 W maximum |
|
Fréquence radio |
433,92 MHz |
|
Récepteur radio |
Intégré et configurable |
|
Technologies radio |
ARC ou Rolling Code HCS selon programmation |
|
Capacité de la mémoire radio |
64 codes |
|
Programmation |
Afficheur et boutons intégrés |
|
Encodeur |
Pris en charge |
|
Auto-apprentissage |
Oui |
|
Ouverture piétonne |
Oui, réglable |
|
Fermeture automatique |
Oui, réglable de 3 à 240 secondes |
|
Ralentissement |
Oui, réglable |
|
Température de fonctionnement indiquée |
De -20 °C à +70 °C |
|
Indice de protection indiqué pour la centrale installée dans son coffret |
IP54 |
----------------------------------------------------------------------------
Compatibilité
Cette carte est destinée au remplacement de l’électronique d’une motorisation BENINCA BULL20-HE compatible avec la référence 968600983.
Avant de commander, vérifiez impérativement :
- la référence inscrite sur votre ancienne carte ;
- le modèle exact de votre motorisation ;
- la tension du moteur ;
- le type d’encodeur et de fins de course présents ;
- la technologie radio utilisée par vos télécommandes.
Une ressemblance visuelle ou une fréquence radio identique ne suffit pas à garantir la compatibilité.
----------------------------------------------------------------------------
Conseils avant le remplacement
Le remplacement d’une carte électronique ne corrige pas nécessairement une panne provenant du moteur, du condensateur, des photocellules, des fins de course, de l’encodeur ou du câblage.
Avant l’installation, il est recommandé de contrôler l’ensemble de l’automatisme et de repérer les branchements de l’ancienne centrale. Coupez l’alimentation secteur ainsi que toute alimentation de secours avant d’intervenir.
La pose, le raccordement et les réglages doivent être confiés à un professionnel qualifié. Après la programmation, les forces exercées par le portail et le fonctionnement de tous les dispositifs de sécurité doivent être vérifiés.
----------------------------------------------------------------------------
Contenu du produit
- 1 carte électronique BENINCA CP.BULL20-HE
- Référence : 968600983
Les télécommandes, photocellules, antennes, accessoires et autres composants visibles sur d’éventuelles illustrations ne sont pas inclus, sauf indication contraire dans l’offre commerciale.
----------------------------------------------------------------------------
FAQ – BENINCA CP.BULL20-HE 968600983
À quoi sert la carte BENINCA CP.BULL20-HE ?
La CP.BULL20-HE commande le moteur, les fins de course, l’encodeur, les photocellules, les dispositifs de sécurité et les fonctions radio d’une motorisation de portail coulissant BENINCA compatible.
Quelle est la référence de cette carte électronique ?
La référence fabricant de cette électronique BENINCA CP.BULL20-HE est 968600983.
La CP.BULL20-HE fonctionne-t-elle avec un moteur 24 V ?
Non. La documentation indique une sortie destinée à un moteur monophasé 230 V AC. Les sorties 24 V sont réservées à l’alimentation des accessoires compatibles.
Le récepteur radio est-il intégré à la carte ?
Oui. La centrale possède un récepteur radio intégré fonctionnant sur la fréquence 433,92 MHz.
Combien de télécommandes peut-on enregistrer ?
La mémoire du récepteur peut contenir jusqu’à 64 codes radio. Le nombre réel de télécommandes dépend du nombre de touches et de fonctions enregistrées.
La carte est-elle compatible avec les télécommandes BENINCA ARC ?
Oui. Le récepteur intégré est compatible avec la technologie BENINCA ARC. Toutefois, les télécommandes ARC et Rolling Code HCS ne peuvent pas être mémorisées simultanément dans le même récepteur.
Peut-on conserver ses anciennes télécommandes après avoir remplacé la carte ?
Les télécommandes doivent généralement être enregistrées dans le récepteur de la nouvelle carte. Leur compatibilité dépend de leur fréquence et de leur technologie de codage. Vérifiez si votre installation utilise ARC, Rolling Code HCS ou un autre système compatible.
La carte permet-elle une ouverture pour les piétons ?
Oui. Une commande PED permet de réaliser une ouverture partielle du portail. La distance d’ouverture peut être réglée dans les paramètres de la centrale.
La fermeture automatique est-elle réglable ?
Oui. Lorsque la logique TCA est activée, le délai de fermeture automatique peut être réglé entre 3 et 240 secondes.
La CP.BULL20-HE possède-t-elle une détection d’obstacle ?
Oui. Avec l’encodeur activé, la centrale dispose d’une fonction anti-écrasement dont la sensibilité peut être réglée pour la vitesse normale et pour le ralentissement.
Peut-on raccorder une barre palpeuse résistive ?
Oui. L’entrée DAS accepte une barre palpeuse résistive 8,2 kΩ ou une barre mécanique, sous réserve de positionner correctement le cavalier de configuration.
La carte réalise-t-elle automatiquement l’apprentissage du portail ?
Oui. Le menu AUTO permet d’effectuer l’apprentissage de la course et l’étalonnage des couples. Le portail réalise au moins deux cycles complets pendant cette procédure.
Pourquoi l’auto-apprentissage affiche-t-il ERR ?
Le message ERR indique que la procédure n’a pas abouti. Vérifiez l’absence d’obstacle, de frottement ou de point dur, ainsi que le fonctionnement de l’encodeur, des fins de course et des entrées de sécurité.
Cette carte peut-elle être installée par un particulier ?
Son installation implique des raccordements en 230 V et le réglage de fonctions de sécurité. La pose doit donc être réalisée par un installateur qualifié, avec contrôle final des forces et des dispositifs de protection.
