Description du produit

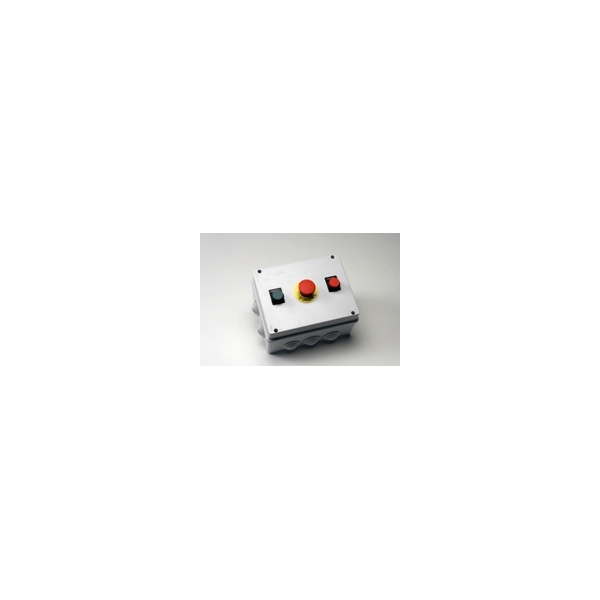

Le coffret précâblé Afca QC5 TR est fabriqué dans le but de piloter et de gérer une motorisation automatique triphasé, équipée de fins de course, permettant de fournir une réponse adéquate à l'ensemble des besoins et des nécessités, qu'engendre un dispositif de fermeture automatique pour portes à usage industriel. Le coffret se présente sous une forme rectangulaire, avec comme coloris principale le blanc. Des touches sont situées sur la face avant du coffret, permettant de déclencher les phases de manoeuvres de l'opérateur. Ce modèle possède trois touches, proposant trois commandes différentes, à savoir une touche prévue pour la montée de la porte et une autre touche prévue pour la descente. Aussi, au centre de ces deux touches de commande, se trouve un bouton d'arrêt d'urgence, coloré en rouge, permettant l'arrêt de la manoeuvre en cas de problème.
Données techniques :
- Tension d'alimentation (V) : 230 / 400 triphasé + 230 mono
- Intensité moteur maxi (A) : 10
- Commande en basse tension (V) : 24
- Coffret PVC (IP) : IP55
- Transformateur (Va) : 15
- Sortie 24V : oui - 10 w
- Mode de fonctionnement motorisé : commande maintenue à l'ouverture et à la fermeture.
- Mode de fonctionnement motorisé / mixte : commande impulsionnelle à l'ouverture et maintenue à la fermeture (raccordement des fins de course obligatoire)
