Carte électronique ABLE CX BASIC 433

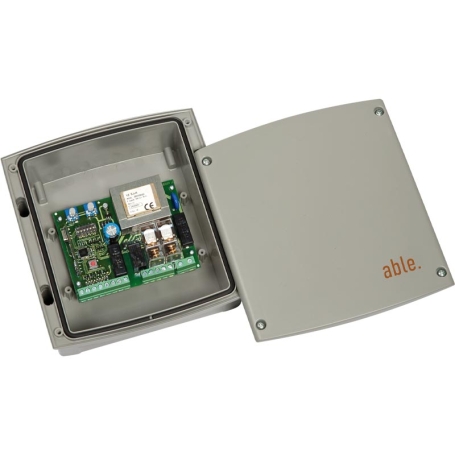

Carte électronique V2 ABLE CX BASIC 433 – Centrale de commande 230V pour stores et rideaux métalliques motorisés

La centrale de commande simple, fiable et sécurisée pour automatiser un rideau métallique ou une fermeture enroulable

La V2 ABLE CX BASIC 433 est une centrale électronique analogique 230V spécialement conçue pour piloter un moteur monophasé de rideau métallique, grille roulante ou store motorisé.

Équipée d'un récepteur radio 433,92 MHz intégré, elle permet de gérer facilement votre automatisme sans ajouter de carte radio externe. Sa programmation intuitive par DIP-switch et trimmers de réglage facilite la mise en service aussi bien lors d'une installation neuve que d'un remplacement de centrale existante.

Compatible avec les télécommandes V2 Personal Pass et Royal, cette carte électronique offre une excellente fiabilité tout en intégrant les principales sécurités attendues sur une installation professionnelle : photocellules, bord sensible, arrêt d'urgence, gestion du feu clignotant ou de l'éclairage de courtoisie, ainsi qu'une logique de fonctionnement configurable selon les besoins de l'installation.

Les points forts de la centrale V2 CX BASIC 433

✅ Récepteur radio 433,92 MHz intégré

✅ Compatible télécommandes V2 Personal Pass et Royal

✅ Jusqu'à 30 télécommandes mémorisables (mode Personal Pass)

✅ Gestion d'un moteur monophasé 230 V

✅ Réglage simple via trimmers et DIP-switch

✅ Entrées pour photocellules, STOP, bord de sécurité résistif et commande START

✅ Sortie configurable en feu clignotant ou éclairage de courtoisie

✅ Fonction fermeture automatique

✅ Fonction homme mort intégrée

✅ Apprentissage radio à distance (Personal Pass)

✅ Protection du coffret IP55

Pourquoi choisir la V2 ABLE CX BASIC 433 ?

Contrairement aux centrales plus complexes nécessitant une programmation numérique, la CX BASIC 433 mise sur la simplicité sans sacrifier les fonctions essentielles.

Elle constitue une excellente solution pour :

• rideaux métalliques de commerces
• grilles enroulables
• stores motorisés
• fermetures industrielles légères
• remplacement d'une ancienne carte électronique 230V

Grâce à sa logique entièrement paramétrable, elle peut s'adapter à différents modes d'utilisation :

• ouverture automatique
• fonctionnement pas à pas
• maintien appuyé (homme mort)
• fermeture temporisée
• gestion des sécurités professionnelles

Une sécurité complète pour votre automatisme

La centrale prend en charge les principaux dispositifs de sécurité utilisés sur les automatismes professionnels :

• photocellules
• bouton STOP
• bord sensible résistif
• feu clignotant
• lumière de courtoisie
• arrêt immédiat du moteur
• pré-clignotement avant mouvement
• contrôle permanent des entrées par LEDs

Cette gestion contribue à sécuriser les mouvements du rideau tout en améliorant le confort d'utilisation.

Programmation simple et rapide

La programmation s'effectue sans écran ni logiciel.

Les réglages sont réalisés grâce à :

• 6 micro-interrupteurs (DIP-switch)
• 2 potentiomètres (temps de travail et temporisation)

Vous pouvez notamment configurer :

• lumière de courtoisie ou feu clignotant
• fermeture automatique
• fonctionnement pas à pas
• logique homme mort
• comportement des photocellules
• pré-clignotement avant mouvement

Cette architecture rend la maintenance particulièrement rapide pour les installateurs.

Radio intégrée 433 MHz

La carte possède directement son récepteur radio.

Elle accepte :

• télécommandes V2 Personal Pass
• télécommandes V2 Royal

Selon le mode utilisé, jusqu'à 30 émetteurs peuvent être enregistrés.

Le système Personal Pass permet également :

• l'apprentissage radio à distance
• l'utilisation du Rolling Code activable pour renforcer la sécurité contre la copie des télécommandes.

Caractéristiques techniques

Caractéristique	Valeur
Alimentation	230 V AC - 50 Hz
Type de moteur	Monophasé 230 V
Puissance moteur maximale	1100 W
Récepteur radio	Intégré 433,92 MHz
Nombre de télécommandes	30 (Personal Pass)
Sortie accessoires	24 Vac - 3 W
Température de fonctionnement	-20°C à +60°C
Fusibles	F1 : 5 A temporisé / F2 : 160 mA temporisé
Coffret	IP55
Dimensions	170 × 185 × 70 mm
Poids	800 g

Compatibilités

Cette centrale est compatible avec :

• moteurs monophasés 230 V
• photocellules à contact NF
• bords sensibles résistifs
• boutons poussoirs START
• boutons STOP
• feux clignotants 230 V
• éclairages de courtoisie
• télécommandes V2 Royal
• télécommandes V2 Personal Pass

Applications

La V2 CX BASIC 433 convient parfaitement pour :

• rideaux métalliques commerciaux
• grilles de magasins
• portes roulantes
• stores motorisés
• fermetures industrielles
• remplacement de centrale d'automatisme

Contenu du coffret

• Centrale électronique V2 CX BASIC 433
• Coffret étanche IP55
• Notice d'installation

Pourquoi acheter votre centrale V2 chez un spécialiste ?

En choisissant une centrale de commande auprès d'un distributeur spécialisé en automatismes, vous bénéficiez :

• d'un produit d'origine constructeur ;
• d'une assistance technique dédiée à l'installation et au paramétrage ;
• d'une compatibilité maîtrisée avec les moteurs et accessoires V2 ;
• d'un accompagnement pour le dépannage, le remplacement ou l'évolution de votre installation.

FAQ – Questions fréquentes

La V2 CX BASIC 433 possède-t-elle un récepteur radio intégré ?

Oui. La centrale intègre directement un récepteur radio fonctionnant en 433,92 MHz, ce qui évite l'ajout d'un module radio externe.

Combien de télécommandes peut-on enregistrer ?

La centrale peut mémoriser jusqu'à 30 télécommandes en mode Personal Pass.

Cette centrale est-elle compatible avec un moteur 230 V ?

Oui. Elle est conçue pour piloter un moteur monophasé 230 V jusqu'à 1100 W.

Peut-on connecter des photocellules ?

Oui. Une entrée dédiée permet le raccordement de photocellules de sécurité afin de protéger les personnes et les véhicules lors des mouvements du rideau.

Est-il possible d'utiliser un bord sensible ?

Oui. L'entrée STOP peut également être configurée pour gérer un bord de sécurité résistif.

La fermeture automatique est-elle disponible ?

Oui. Le temps de fermeture automatique est réglable grâce au potentiomètre PAUSE, permettant une temporisation comprise entre 0 et 300 secondes.

Peut-on utiliser cette centrale en mode homme mort ?

Oui. La logique homme mort est disponible via un réglage par DIP-switch, notamment pour les opérations d'installation, de maintenance ou dans certains cas de dépannage.

La centrale est-elle adaptée à un usage extérieur ?

Oui. Son coffret bénéficie d'un indice de protection IP55, offrant une bonne résistance à la poussière et aux projections d'eau lorsqu'il est installé conformément aux recommandations du fabricant.
