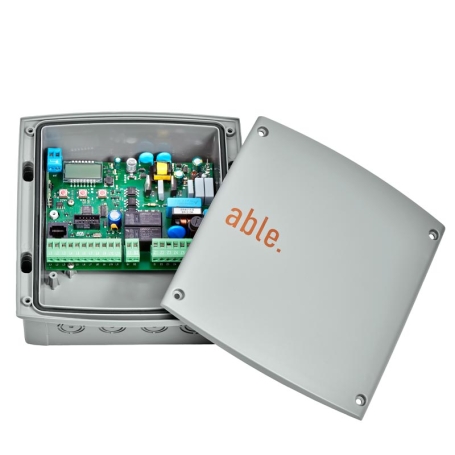

Carte électronique ABLE CX FLEXY

La carte électronique de portail ABLE CX FLEXY remplace la carte V2 Flexy2 réf. 12G035.

Carte électronique ABLE CX FLEXY : la centrale de commande intelligente pour automatiser votre portail

La carte électronique ABLE CX FLEXY est une centrale de commande numérique conçue pour piloter les automatismes de portails battants et coulissants équipés de moteurs monophasés. Grâce à sa programmation intuitive par afficheur, son récepteur radio intégré, ses nombreuses sécurités et ses multiples possibilités de configuration, elle constitue une solution fiable aussi bien pour une installation neuve que pour le remplacement d'une centrale existante.

Compatible avec un ou deux moteurs jusqu'à 700 W, la centrale CX FLEXY offre un excellent niveau de personnalisation tout en restant simple à paramétrer grâce à son écran de contrôle et à ses menus de configuration. Elle répond également aux exigences des normes européennes en matière de sécurité des automatismes de portail.

-------------------------------------------

Pourquoi choisir la carte électronique ABLE CX FLEXY ?

La centrale ABLE CX FLEXY a été développée pour offrir une gestion complète de votre automatisme de portail :

• Compatible avec les portails battants et coulissants
• Gestion de 1 ou 2 moteurs monophasés
• Récepteur radio 433,92 MHz intégré
• Mémorisation de 240 télécommandes
• Programmation simple via écran digital
• Auto-apprentissage des temps d'ouverture et de fermeture
• Gestion avancée des dispositifs de sécurité
• Boîtier IP55 résistant aux intempéries
• Connecteur RJ45 compatible avec le programmateur PROG2
• Surveillance permanente des entrées via l'afficheur de contrôle.

--------------------------------------------

Les avantages de la centrale ABLE CX FLEXY

Une centrale polyvalente

La CX FLEXY convient aussi bien aux :

• portails battants à un ou deux vantaux ;
• portails coulissants ;
• installations résidentielles ;
• petites installations collectives.

Son menu de configuration permet d'adapter précisément le fonctionnement à chaque installation.

Une programmation rapide

La centrale dispose d'un assistant de configuration rapide permettant :

• la remise aux paramètres d'usine ;
• le contrôle du sens des moteurs ;
• l'auto-apprentissage des temps de fonctionnement ;
• l'ajustement des paramètres principaux.

Cette procédure facilite considérablement la mise en service lors de l'installation.

Une sécurité complète

La CX FLEXY intègre de nombreuses fonctions destinées à protéger les utilisateurs :

• test automatique des photocellules avant chaque cycle ;
• gestion des photocellules pendant l'ouverture et/ou la fermeture ;
• entrée STOP dédiée ;
• gestion des barres palpeuses résistives 8,2 kΩ ou à contact NF ;
• ralentissement en fin de course ;
• détection des anomalies par affichage de codes erreurs ;
• mode Homme Mort d'urgence pour les interventions de maintenance.

-----------------------------------------------

Caractéristiques techniques

Caractéristique	Valeur
Alimentation	85 à 260 Vac - 50/60 Hz
Nombre de moteurs	1 ou 2 moteurs monophasés
Puissance moteur maximale	700 W
Fréquence radio	433,92 MHz
Mémoire radio	Jusqu'à 240 télécommandes
Sortie accessoires	24 V DC
Sortie clignotant	24 V DC - 5 W
Température de fonctionnement	-20 °C à +55 °C
Protection	IP55
Fusible	8 A rapide
Dimensions	170 × 185 × 70 mm
Poids	800 g

----------------------------------------------

Fonctions de programmation

La centrale permet notamment de régler :

• le temps de travail des moteurs ;
• le retard entre les vantaux ;
• le pré-clignotement ;
• la puissance moteur ;
• le démarrage renforcé pour portails lourds ;
• le ralentissement en fin de course ;
• le mode pas-à-pas, inversion ou copropriété ;
• la fermeture automatique ;
• le fonctionnement des photocellules ;
• l'utilisation des fins de course ;
• l'anti-patinage ;
• les fonctions de maintenance.

---------------------------------------------

Récepteur radio intégré

La carte électronique intègre directement un récepteur 433,92 MHz permettant de piloter le portail sans récepteur additionnel.

Elle peut mémoriser jusqu'à 240 émetteurs et permet d'affecter plusieurs fonctions :

• ouverture totale ;
• ouverture piétonne ;
• arrêt ;
• commandes de configuration.

Le système prend également en charge le Rolling Code, activable ou désactivable selon les besoins de l'installation.

-----------------------------------------------

Compatibilité

La carte ABLE CX FLEXY est compatible avec :

• moteurs monophasés 230 V ou 120 V ;
• portails battants ;
• portails coulissants ;
• photocellules ;
• barres palpeuses résistives 8,2 kΩ ;
• boutons poussoirs ;
• sélecteurs à clé ;
• fins de course ;
• feu clignotant 24 V ;
• antenne radio externe ;
• programmateur PROG2 via RJ45.

------------------------------------------------

Contenu de l'installation

Selon la configuration, la centrale peut gérer :

• alimentation secteur ;
• deux moteurs ;
• photocellules avec test automatique ;
• entrée STOP ;
• barre palpeuse ;
• commande START ;
• commande piéton ;
• fins de course ouverture et fermeture ;
• clignotant ;
• antenne externe.

-----------------------------------------------

Les points forts d'Automatismes.net

Chez Automatismes.net, nous sélectionnons des cartes électroniques fiables destinées aux professionnels comme aux particuliers exigeants.

En commandant votre centrale ABLE CX FLEXY, vous bénéficiez :

• d'un produit d'origine ;
• d'une expédition rapide ;
• d'un support technique spécialisé dans les automatismes de portail ;
• d'un service client disponible avant et après votre achat.

-------------------------------------------------

FAQ – Carte électronique ABLE CX FLEXY

À quoi sert la carte électronique ABLE CX FLEXY ?

Elle pilote le fonctionnement d'un automatisme de portail en gérant les moteurs, les sécurités, les télécommandes et les accessoires.

Combien de moteurs peut-elle commander ?

La centrale peut gérer un ou deux moteurs monophasés d'une puissance maximale de 700 W chacun.

Dispose-t-elle d'un récepteur radio intégré ?

Oui. La centrale intègre un récepteur 433,92 MHz permettant de mémoriser jusqu'à 240 télécommandes.

Est-elle compatible avec des photocellules ?

Oui. Elle prend en charge les photocellules avec alimentation 24 V et réalise un test automatique avant chaque ouverture afin d'améliorer la sécurité.

Peut-on régler la puissance du moteur ?

Oui. La puissance moteur est entièrement paramétrable depuis le menu de configuration afin d'adapter le fonctionnement au poids du portail.

La centrale permet-elle une ouverture piétonne ?

Oui. Une entrée dédiée permet l'ouverture partielle du portail afin de faciliter le passage des piétons.

Est-elle adaptée à une installation extérieure ?

Oui. Son boîtier bénéficie d'un indice de protection IP55, adapté à une installation en extérieur lorsqu'elle est posée conformément aux recommandations du fabricant
