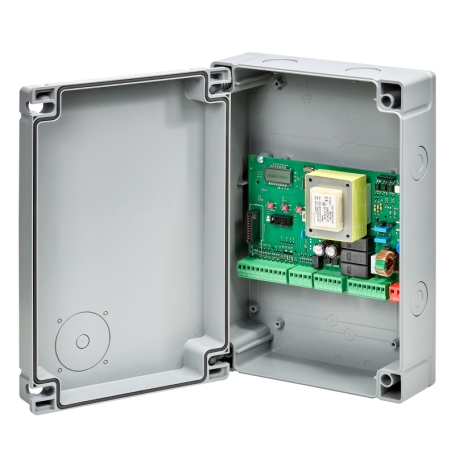

Carte électronique ABLE CX EVO1

Carte électronique ABLE CX EVO1 – Centrale de commande intelligente pour portails battants 230V

Automatisez votre portail avec une centrale puissante, fiable et ultra configurable

Vous cherchez une carte électronique performante pour portail battant 230V, capable de gérer un ou deux moteurs avec un niveau de sécurité professionnel ?

La ABLE CX EVO1 est une centrale de commande numérique nouvelle génération conçue pour piloter les automatismes de portails battants résidentiels ou semi-intensifs avec précision, sécurité et simplicité.

Grâce à son auto-apprentissage intelligent, sa gestion des encodeurs, son détecteur d’obstacles intégré, ses tests automatiques des sécurités et sa connectivité USB, elle offre une solution complète pour installateurs exigeants et remplacements premium.

Pourquoi choisir la ABLE CX EVO1 ?

✅ Compatible 1 ou 2 moteurs 230V AC
✅ Jusqu’à 2 x 700W de puissance moteur
✅ Compatible moteurs avec encodeur
✅ Détection d’obstacles intelligente intégrée
✅ Auto-apprentissage des temps de course
✅ Compatible photocellules, barres palpeuses, fins de course, serrure électrique
✅ USB intégré pour configuration PC, diagnostic et mises à jour firmware
✅ Indice de protection IP55
✅ Mode économie d’énergie LOW ENERGY
✅ Conforme aux normes européennes de sécurité

Performance & puissance professionnelle

La carte CX EVO1 pilote jusqu’à :

• 2 moteurs asynchrones 230V
• 700W max par moteur
• cycle de service 40%

Elle convient parfaitement pour :

• portails battants résidentiels
• portails lourds
• portails à usage fréquent
• installations avec verrouillage électrique
• automatisations avec sécurités avancées

Sa gestion indépendante des deux moteurs permet un contrôle précis des battants avec réglage différencié de puissance et temporisation.

Sécurité maximale intégrée

Détection automatique d’obstacles

La centrale surveille en permanence le comportement moteur pour détecter tout obstacle anormal.

Résultat :

✔ arrêt immédiat
✔ inversion de mouvement selon configuration
✔ meilleure protection des personnes et véhicules

Test automatique des dispositifs de sécurité

Avant chaque cycle, la centrale peut vérifier :

• photocellules
• barres palpeuses
• triac de sécurité

Un vrai niveau de sécurité conforme aux exigences professionnelles.

Compatibilité complète avec sécurités

Compatible avec :

Photocellules

• type 1 (protection ouverture + fermeture)
• type 2 (protection fermeture)

Barres palpeuses

Compatible :

• contacts NF
• résistives 8,2 kΩ

STOP d’urgence

Entrée dédiée pour arrêt immédiat.

Fins de course

Gestion :

• limites de course
• ralentissements

Technologie intelligente

Auto-apprentissage

La carte apprend automatiquement :

• temps d’ouverture
• temps de fermeture
• positions encodeur

Installation plus rapide.
Réglages plus fiables.
Moins d’erreurs humaines.

Gestion encodeur

Compatible moteurs avec encodeur pour :

• positionnement ultra précis
• meilleure détection obstacle
• synchronisation avancée des battants

Contrôle digital avec écran

Affichage intégré permettant :

• monitoring des entrées
• lecture des états
• diagnostic
• programmation simplifiée

Connectivité avancée

Port USB intégré

Configuration directe depuis PC :

✔ paramétrage complet
✔ diagnostic technique
✔ lecture des événements
✔ mise à jour firmware

Idéal pour installateurs et maintenance.

Interface ADI

Compatible modules avancés via interface ADI :

• extensions
• accessoires intelligents
• périphériques additionnels

Économie d’énergie

Avec le module LOW ENERGY (option) :

Consommation veille :

0,45 W seulement

Le système coupe automatiquement :

• écran
• photocellules
• accessoires alimentés

Parfait pour réduire la consommation électrique.

Caractéristiques techniques

Caractéristique	Valeur
Alimentation	230V / 50Hz
Moteurs compatibles	1 ou 2 moteurs AC
Puissance max moteur	2 x 700W
Charge accessoires	24V – 10W
Sortie serrure électrique	12V
Sortie lumière basse tension	12V DC – 3W
Clignotant	230V – 40W
Fusible	5A
Température de service	-20°C à +60°C
Protection	IP55
Dimensions	312 x 210 x 100 mm
Poids	1600 g

Idéal pour

Cette centrale est idéale pour :

• remplacement carte portail battant
• rénovation automatisme existant
• nouvelles installations
• installateurs automatisme
• maintenance portail électrique

Compatible avec nombreux moteurs 230V à condensateur.

Contenu

• 1 x carte électronique ABLE CX EVO1
• notice technique
