Description du produit

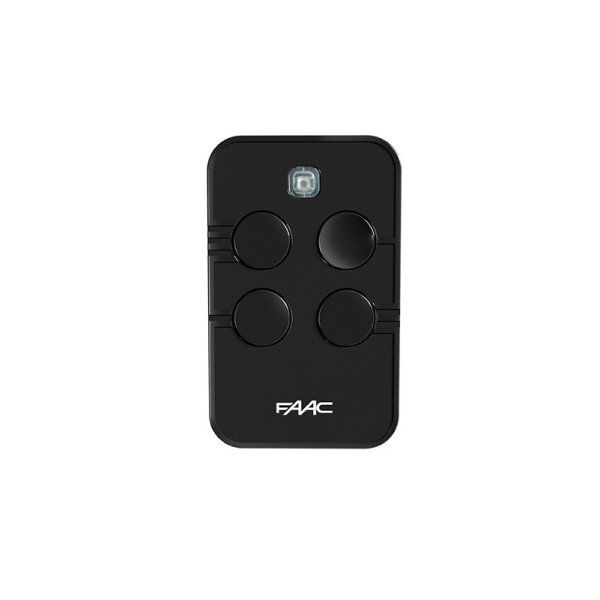

Télécommande FAAC XTO4 868 MHz – 4 canaux SLH/DS – Réf. 787031
Pilotez jusqu’à 4 automatismes FAAC avec une seule télécommande
La FAAC XTO4 référence 787031 est une télécommande radio à 4 boutons, conçue pour commander facilement plusieurs automatismes d’accès : portail battant, portail coulissant, porte de garage, barrière levante ou autre équipement FAAC compatible.
Fonctionnant sur la fréquence 868,35 MHz, elle prend en charge les protocoles radio FAAC SLH et DS. Chaque bouton correspond à un canal indépendant et peut être programmé séparément. Vous pouvez ainsi piloter jusqu’à quatre automatismes ou quatre fonctions distinctes depuis un seul émetteur.
Son format compact, son design ergonomique et son alimentation par une pile courante CR2032 en font une solution pratique pour remplacer ou compléter une télécommande FAAC existante.
------------------------------------------------------------------------------------
Les avantages de la télécommande FAAC XTO4 787031
- 4 canaux indépendants pour commander jusqu’à quatre automatismes ou fonctions
- Fréquence radio 868,35 MHz
- Compatible avec les codages FAAC SLH et FAAC DS
- Protocole SLH configuré par défaut
- Possibilité d’utiliser un protocole différent sur chaque bouton
- Compatible avec les installations utilisant la technologie FAAC SLHP
- Programmation possible depuis une télécommande compatible déjà mémorisée
- Fonction LOCK pour empêcher la transmission du code à une autre télécommande
- Voyant LED permettant d’identifier le protocole enregistré
- Alimentation par une pile lithium CR2032 3 V
- Télécommande originale FAAC
------------------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Marque |
FAAC |
|
Gamme |
XTO |
|
Modèle |
XTO4 SLH-DS |
|
Référence fabricant |
787031 |
|
Nombre de canaux |
4 |
|
Nombre de boutons |
4 |
|
Fréquence radio |
868,35 MHz |
|
Protocoles compatibles |
SLH et DS |
|
Protocole configuré en usine |
SLH |
|
Compatibilité SLHP |
Oui |
|
Puissance radio |
Inférieure à 10 dBm, soit 10 mW |
|
Alimentation |
1 pile lithium 3 V |
|
Type de pile |
CR2032 |
|
Indicateur |
LED bicolore |
|
Application |
Commande d’entrées automatiques pour véhicules et piétons |
------------------------------------------------------------------------------------
Une télécommande multicanal pour portail et porte de garage
Avec ses quatre canaux, la FAAC XTO4 évite de multiplier les émetteurs. Selon la configuration de votre installation, ses boutons peuvent notamment être affectés à :
- l’ouverture totale d’un portail ;
- l’ouverture piétonne ;
- une porte de garage ;
- une barrière automatique ;
- un second portail ou une autre fonction radio compatible.
Chaque bouton possède sa propre programmation. Cette particularité permet à la XTO4 de communiquer avec plusieurs équipements compatibles, y compris lorsque les canaux n’utilisent pas tous le même protocole radio.
------------------------------------------------------------------------------------
Compatibilité de la FAAC XTO4 787031
Cette version fonctionne exclusivement sur la fréquence 868,35 MHz et accepte les codages :
- FAAC SLH ;
- FAAC DS.
Elle est également entièrement compatible avec le système FAAC SLHP lorsqu’elle est utilisée avec un codage SLH.
------------------------------------------------------------------------------------
Attention avant de commander
La fréquence ne suffit pas, à elle seule, pour garantir la compatibilité. Le récepteur et la télécommande doivent employer un protocole radio compatible.
La référence 787031 ne doit pas être confondue avec la XTO4 433 MHz référence 787033, qui fonctionne sur une autre fréquence et prend également en charge les protocoles SL et RC.
Pour vérifier votre installation :
- contrôlez la fréquence de votre ancienne télécommande ou de votre récepteur ;
- vérifiez que le système utilise un codage FAAC SLH, SLHP ou DS ;
- assurez-vous que votre ancienne télécommande fonctionne bien en 868 MHz.
Sur la gamme XTO, FAAC facilite aussi l’identification visuelle : le logo blanc correspond à la fréquence 868 MHz, tandis que le logo gris caractérise les versions 433 MHz.
------------------------------------------------------------------------------------
Comment reconnaître le codage enregistré sur un bouton ?
Maintenez le bouton concerné pendant environ deux secondes, puis observez la LED :
|
Signal de la LED |
Protocole identifié |
|
Un clignotement rouge, puis rouge fixe |
SLH |
|
Rouge fixe |
SLH avec fonction LOCK activée |
|
Rouge clignotant |
DS |
Cette vérification est particulièrement utile lorsque les différents boutons ont été configurés avec des protocoles distincts.
------------------------------------------------------------------------------------
Comment programmer la FAAC XTO4 868 MHz ?
La méthode dépend du codage utilisé par votre installation.
Programmation en mode SLH depuis une télécommande déjà mémorisée
La copie est possible uniquement si la télécommande source n’est pas verrouillée.
- Sur la télécommande déjà programmée, maintenez simultanément les boutons P1 et P2.
- Relâchez-les lorsque sa LED commence à clignoter.
- Maintenez le bouton déjà mémorisé.
- Placez l’avant de la nouvelle XTO4 à moins de 5 cm de l’ancienne télécommande.
- Appuyez sur le bouton que vous souhaitez programmer sur la nouvelle XTO4.
- Deux clignotements confirment la réussite de l’apprentissage.
- Lors de la première utilisation, appuyez deux fois successivement sur le nouveau bouton pour transmettre la commande.
L’ancienne télécommande SLH doit être fonctionnelle, déjà enregistrée et dépourvue de verrouillage LOCK.
Programmation en mode DS
- Placez les deux télécommandes face à face, à moins de 5 cm.
- Maintenez le bouton déjà programmé de l’émetteur DS d’origine.
- Appuyez sur le bouton à enregistrer sur la nouvelle XTO4.
- Deux clignotements rouges confirment la mémorisation.
- Relâchez les deux boutons.
La procédure peut également être réalisée à partir d’une télécommande FAAC TM DS compatible déjà mémorisée.
Pour enregistrer le premier émetteur directement sur un récepteur, suivez impérativement la notice de la carte électronique concernée : l’accès au mode d’apprentissage varie selon le modèle de récepteur FAAC.
Fonction LOCK : à quoi sert-elle ?
La fonction LOCK protège la programmation des canaux SLH. Une fois activée, la télécommande ne peut plus :
- être utilisée pour effectuer une nouvelle mémorisation sur le récepteur ;
- transmettre son code à un autre émetteur.
L’activation du verrouillage concerne tous les canaux SLH présents sur la télécommande.
Important : la désactivation du LOCK impose une restauration des paramètres d’usine. Cette opération est irréversible et désactive la télécommande sur les installations où elle était déjà enregistrée. Elle devra ensuite être entièrement reprogrammée.
------------------------------------------------------------------------------------
Remplacement de la pile
La FAAC XTO4 utilise une pile bouton lithium CR2032 3 V. Le remplacement nécessite l’ouverture du boîtier à l’aide d’un tournevis adapté de type PH0.
Conservez toujours les piles bouton hors de portée des enfants. Une pile CR2032 avalée peut provoquer de graves brûlures internes et constitue une urgence médicale.
------------------------------------------------------------------------------------
Pourquoi choisir une télécommande FAAC originale ?
Choisir une télécommande originale FAAC permet de bénéficier :
- des protocoles radio prévus par le fabricant ;
- des procédures d’apprentissage officielles ;
- d’une gestion indépendante des quatre canaux ;
- des fonctions de diagnostic par LED ;
- de la fonction de verrouillage SLH ;
- d’une alimentation facilement remplaçable.
La XTO4 787031 constitue ainsi une solution adaptée pour ajouter un utilisateur, remplacer un émetteur endommagé ou centraliser plusieurs commandes FAAC compatibles.
------------------------------------------------------------------------------------
Contenu du produit
- 1 télécommande originale FAAC XTO4 868 MHz
- 1 pile lithium CR2032 3 V
- Notice d’utilisation selon le conditionnement commercial
------------------------------------------------------------------------------------
FAQ – Télécommande FAAC XTO4 référence 787031
Quelle est la fréquence de la FAAC XTO4 787031 ?
La télécommande FAAC XTO4 portant la référence 787031 fonctionne sur la fréquence 868,35 MHz.
Combien d’automatismes peut-elle commander ?
Elle possède quatre boutons et quatre canaux indépendants. Elle peut donc commander jusqu’à quatre automatismes ou quatre fonctions, sous réserve que chaque équipement soit compatible.
Quels codages sont compatibles avec la référence 787031 ?
La version 868 MHz référence 787031 accepte les protocoles FAAC SLH et DS. Elle est également compatible avec le système SLHP lorsqu’un canal utilise le protocole SLH.
La XTO4 787031 est-elle compatible avec les systèmes FAAC RC ou SL ?
Non. Les protocoles RC et SL sont disponibles sur la version XTO 433 MHz, pas sur la référence 787031 en 868 MHz.
Puis-je copier mon ancienne télécommande sans accéder au récepteur ?
Oui, dans de nombreux cas, la programmation peut être transmise depuis une télécommande SLH ou DS compatible déjà mémorisée. En mode SLH, la télécommande d’origine ne doit pas avoir la fonction LOCK activée.
Les quatre boutons doivent-ils utiliser le même codage ?
Non. Chaque bouton peut être configuré indépendamment avec un protocole pris en charge par cette version, c’est-à-dire SLH ou DS.
Quelle pile faut-il utiliser ?
La FAAC XTO4 est alimentée par une pile bouton lithium CR2032 de 3 V.
Comment savoir si ma télécommande XTO fonctionne en 868 MHz ?
Sur la gamme XTO, le modèle 868 MHz se reconnaît notamment à son logo blanc. La référence fabricant 787031 confirme également qu’il s’agit de la XTO4 868 MHz.
Que faire si mon ancienne télécommande est verrouillée ?
Une télécommande SLH dont la fonction LOCK est activée ne peut pas transmettre son code à un nouvel émetteur. Il faudra programmer la nouvelle XTO4 directement sur le récepteur ou utiliser une autre télécommande compatible non verrouillée.
Une remise à zéro supprime-t-elle la programmation ?
Oui. La restauration des paramètres d’usine est irréversible : elle efface la configuration de la télécommande et la désactive sur les installations où elle était enregistrée.
