Description du produit
Non compatible avec BUBENDORFF et certains moteurs de la marque NICE, ou tout moteur avec électronique incorporée.

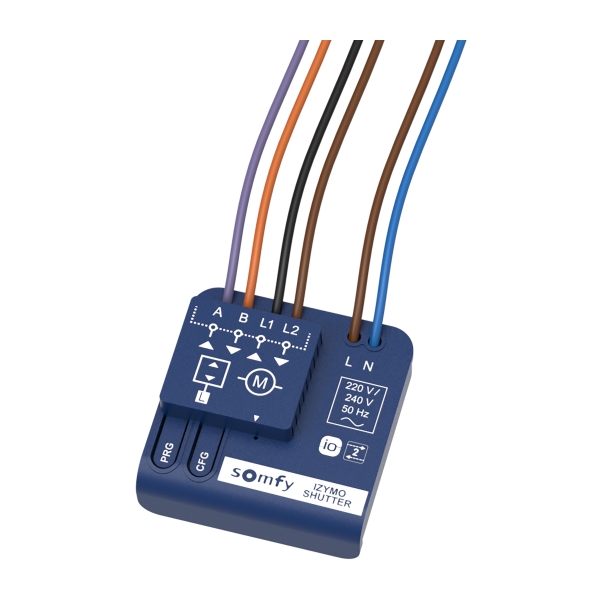

SOMFY IZYMO SHUTTER RECEIVER io – Micromodule récepteur volet roulant – Réf. 1822660A
Micromodule SOMFY IZYMO io pour motoriser et connecter un volet roulant filaire
Le SOMFY IZYMO SHUTTER RECEIVER io référence 1822660A est un micromodule radio conçu pour piloter un moteur filaire de volet roulant 230 V tout en lui apportant la technologie io-homecontrol.
Installé derrière l'interrupteur existant ou dans une boîte de dérivation, ce récepteur permet de conserver une commande murale filaire tout en ajoutant la possibilité de commander le volet roulant depuis des équipements radio io-homecontrol compatibles.
Le micromodule accepte aussi bien les boutons poussoirs que les interrupteurs à bascule pour volet roulant, notamment les commandes Montée / Stop / Descente. Il peut également fonctionner sans interrupteur mural, uniquement avec des émetteurs io.
----------------------------------------------------------------------------------------
Les points forts du SOMFY IZYMO SHUTTER RECEIVER io
- Transformation d'un volet roulant filaire en volet compatible io-homecontrol
- Compatible avec les moteurs filaires 230 V
- Commande locale filaire conservée
- Compatible avec boutons poussoirs et interrupteurs à bascule
- Compatible avec les commandes Montée / Stop / Descente
- Deux modes de fonctionnement pour les boutons poussoirs
- Pilotage possible avec des télécommandes io-homecontrol
- Compatible notamment avec TaHoma et Connexoon io-homecontrol
- Installation derrière un interrupteur ou dans une boîte de dérivation
- Retour de position après calibration
- Jusqu'à 10 télécommandes io unidirectionnelles et nombre illimité de points de commande io bidirectionnels.
----------------------------------------------------------------------------------------
À quoi sert le SOMFY IZYMO SHUTTER RECEIVER io ?
L'IZYMO SHUTTER RECEIVER io constitue une solution particulièrement intéressante lorsqu'un logement possède déjà des volets roulants électriques filaires et que l'on souhaite ajouter une commande radio io-homecontrol sans nécessairement remplacer le moteur.
Le micromodule vient s'intercaler entre l'alimentation, la commande murale et le moteur.
Il dispose notamment de deux entrées de commande :
A – fil violet : commande Montée
B – fil orange : commande Descente
Les sorties moteur sont :
L1 – fil noir : sens Montée
L2 – fil marron : sens Descente
Le module lui-même est alimenté en Phase L + Neutre N, 220-240 V AC / 50 Hz.
----------------------------------------------------------------------------------------
Quels interrupteurs sont compatibles avec l'IZYMO 1822660A ?
C'est un avantage important de ce micromodule Somfy : plusieurs types de commandes filaires peuvent être utilisés.
La documentation Somfy prévoit :
Boutons poussoirs pour volet roulant
- Montée / Stop / Descente ;
- doubles boutons poussoirs.
Interrupteurs à bascule pour volet roulant
- Montée / Stop / Descente ;
- doubles interrupteurs à bascule.
Le récepteur peut également être installé sans commande filaire. Dans ce cas, le volet est commandé exclusivement par un ou plusieurs émetteurs io-homecontrol.
Interrupteur Montée / Stop / Descente
Un interrupteur volet roulant à 3 positions Montée – Stop – Descente, avec retour en position neutre ou positions maintenues selon le modèle, peut donc être utilisé dès lors que son fonctionnement correspond aux types de commandes prévus par Somfy.
Pour un appareillage à positions maintenues, nous conseillons un véritable interrupteur spécifique pour volet roulant, avec impossibilité mécanique d'activer simultanément les commandes Montée et Descente.
Conseil technique : l'interverrouillage mécanique Montée/Descente constitue une recommandation de choix d'appareillage ; la notice fournie ne l'indique pas explicitement comme une obligation imposée par l'IZYMO.
----------------------------------------------------------------------------------------
Deux modes de commande avec un bouton poussoir
Le SOMFY IZYMO SHUTTER RECEIVER io permet de configurer le comportement des entrées filaires.
Mode Manuel
Il s'agit du réglage par défaut.
Avec un bouton poussoir, le moteur fonctionne pendant la durée de l'appui : lorsque l'utilisateur relâche la commande, le mouvement s'arrête.
Mode Automatique et manuel
Ce mode apporte davantage de confort avec des boutons poussoirs :
Appui inférieur à 0,5 seconde : le moteur poursuit son mouvement jusqu'à la fin de course.
Appui supérieur à 0,5 seconde : le moteur fonctionne pendant la durée de l'appui.
Deuxième appui sur la même touche : arrêt du moteur.
Pour une utilisation quotidienne avec un double bouton poussoir, le mode Automatique et manuel est donc particulièrement pratique.
----------------------------------------------------------------------------------------
Compatibilité io-homecontrol
L'IZYMO SHUTTER RECEIVER permet d'intégrer un moteur filaire dans un environnement Somfy io-homecontrol.
La notice indique notamment la compatibilité avec :
IZYMO TRANSMITTER io, TaHoma, Connexoon io-homecontrol, Box Energeasyconnect (Rexel), télécommandes io-homecontrol et SUNIS WireFree II io.
Cela permet de combiner une commande murale traditionnelle avec le pilotage radio du volet roulant.
----------------------------------------------------------------------------------------
Installation du micromodule SOMFY IZYMO
Grâce à ses dimensions réduites de 43 × 43 × 18 mm, le récepteur est destiné à être installé :
- dans une boîte d'encastrement d'au moins 50 mm de profondeur, ou disposant d'une poche pour micromodule, derrière l'interrupteur ;
- dans une boîte de dérivation.
Avant l'installation, les fins de course du moteur doivent impérativement être réglées et Somfy demande de placer le volet roulant à mi-hauteur.
Vérification du sens de rotation
Une pression brève sur le bouton PRG du micromodule permet de faire défiler un cycle :
Descente → Stop → Montée → Stop.
Les entrées A et B permettent ensuite de contrôler le sens de fonctionnement. Si celui-ci est inversé, la notice demande d'inverser les fils L1 et L2.
Calibration et retour de position
Après installation, le micromodule doit connaître la position du volet roulant.
Somfy demande pour cela d'effectuer deux cycles complets Montée/Descente.
La notice précise toutefois que la précision du retour de position dépend du moteur utilisé. Si le moteur rencontre un obstacle, l'information de position peut devenir incorrecte jusqu'à la réalisation d'un nouveau cycle complet Montée/Descente.
----------------------------------------------------------------------------------------
Caractéristiques techniques du SOMFY 1822660A
|
Caractéristique |
SOMFY IZYMO SHUTTER RECEIVER io |
|
Référence |
1822660A |
|
Application |
Volet roulant motorisé filaire |
|
Technologie radio |
io-homecontrol |
|
Alimentation |
220-240 V AC – 50 Hz |
|
Nombre de moteurs |
1 maximum |
|
Couple moteur maximum indiqué |
80 Nm |
|
Dimensions |
43 × 43 × 18 mm |
|
Indice de protection |
IP20 |
|
Classe de protection |
Double isolation sans terre |
|
Température de fonctionnement |
0 à +55 °C |
|
Humidité |
85 % HR à 25 °C |
|
Altitude |
< 2 000 m |
|
Portée radio en champ libre |
200 m |
|
Portée annoncée entre deux murs béton |
20 m |
|
Commandes filaires |
Poussoirs ou interrupteurs à bascule |
|
Emplacement |
Boîte d'encastrement ou boîte de dérivation |
Ces caractéristiques sont celles indiquées dans la documentation technique fournie.
----------------------------------------------------------------------------------------
Raccordement des commandes filaires
Le raccordement du point de commande s'effectue sur :
A (violet) → Montée
B (orange) → Descente
Attention : la notice précise que les entrées A et B ne sont pas isolées du secteur.
Les appareillages de commande doivent être raccordés à la phase et non au neutre. Somfy identifie d'ailleurs le raccordement au neutre comme une cause possible de non-fonctionnement du récepteur.
L'installation doit être réalisée hors tension et conformément aux normes et prescriptions électriques applicables.
----------------------------------------------------------------------------------------
Compatibilité moteur : à vérifier avant commande
Le SOMFY IZYMO SHUTTER RECEIVER io est destiné à piloter un moteur filaire de volet roulant.
La documentation indique :
- moteur filaire ;
- connexion Montée (phase) / Descente (phase) / Neutre ;
- alimentation 220-240 V AC 50 Hz ;
- 1 moteur maximum par micromodule ;
- couple maximum annoncé : 80 Nm.
Il est donc important de vérifier les caractéristiques du moteur existant avant l'installation.
----------------------------------------------------------------------------------------
FAQ – SOMFY IZYMO SHUTTER RECEIVER io 1822660A
Peut-on transformer un volet roulant filaire en volet io-homecontrol avec l'IZYMO ?
- Le SOMFY IZYMO SHUTTER RECEIVER io est précisément conçu pour commander un moteur filaire de volet roulant et permettre son pilotage par des équipements radio io-homecontrol compatibles.
Faut-il utiliser un bouton poussoir ou un interrupteur ?
Les deux sont possibles. Somfy prévoit les boutons poussoirs, doubles boutons poussoirs, interrupteurs à bascule Montée/Stop/Descente et doubles interrupteurs à bascule.
Peut-on utiliser un interrupteur Montée / Stop / Descente ?
- La documentation mentionne explicitement les interrupteurs à bascule pour volet roulant Montée/Stop/Descente.
Faut-il un interverrouillage des touches Montée et Descente ?
La notice fournie ne précise pas qu'un interverrouillage mécanique est obligatoire. Pour une commande à positions maintenues, nous recommandons néanmoins d'utiliser un appareillage spécifiquement conçu pour volet roulant empêchant l'activation simultanée de Montée et Descente.
Que se passe-t-il avec un appui bref sur un bouton poussoir ?
En mode Automatique et manuel, un appui inférieur à 0,5 seconde sur Montée ou Descente commande le moteur jusqu'à sa fin de course.
Comment arrêter le volet avec des boutons poussoirs ?
En mode Automatique et manuel, après avoir lancé le mouvement, un deuxième appui sur la même touche provoque l'arrêt du moteur.
Combien de moteurs peut-on raccorder sur un IZYMO ?
Un seul moteur maximum par micromodule.
Peut-on utiliser l'IZYMO sans interrupteur mural ?
- Somfy prévoit une installation sans appareillage filaire. Le pilotage est alors réalisé uniquement avec un ou plusieurs émetteurs io compatibles.
L'IZYMO est-il compatible avec TaHoma ?
- TaHoma figure parmi les équipements io-homecontrol compatibles indiqués dans la notice. Une procédure d'association avec TaHoma/Connexoon est également décrite.
Peut-on installer l'IZYMO à l'extérieur ?
- La documentation indique explicitement que le produit ne doit pas être utilisé à l'extérieur. Son indice de protection est IP20.
Que faire si le volet fonctionne dans le mauvais sens ?
Il faut vérifier le câblage. Si le sens de rotation est incorrect, Somfy indique d'inverser les fils L1 et L2.
----------------------------------------------------------------------------------------
Pourquoi choisir le SOMFY IZYMO SHUTTER RECEIVER io ?
Le SOMFY IZYMO SHUTTER RECEIVER io 1822660A est particulièrement adapté à la rénovation d'une installation existante : il permet de conserver un moteur de volet roulant filaire compatible ainsi que différents types de commandes murales, tout en ajoutant le pilotage radio io-homecontrol.
Sa compatibilité avec les boutons poussoirs, les interrupteurs Montée/Stop/Descente et différents équipements io en fait une solution polyvalente pour moderniser une installation sans nécessairement remplacer toute la motorisation.
