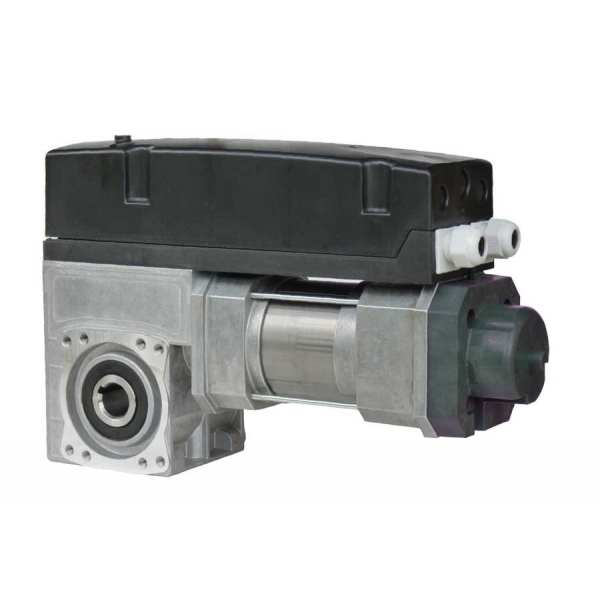

Description du produit
CARACTERISTIQUES
Alimentation moteur : TRI 400 Vca ou TRI 230 Vca
Intensité nominale TRI 400 Vca : 2 A
Intensité nominale TRI 230 Vca : 3,45 A
Capacité de levage : 430 kg
Puissance moteur : 0,50 Kw
Couple : 120 Nm
Diamètre arbre creux : 25,4 mm
Rapport fin de course : 1 / 15
Vitesse arbre creux : 24 trs / min.
Facteur de marche : 60 % ED
Protection : IP 54
Température de fonctionnement : -5°C / +40°C
Poids moteur : 12,5 kg

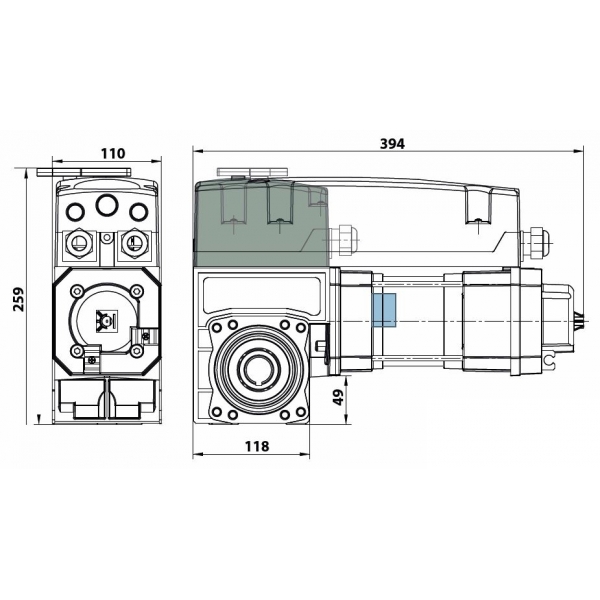

FIXATION UNIVERSELLE
Entraxes standards pour fixation sur la plupart des consoles existantes.
LES AVANTAGES DE LA GAMME S 530
Confort et souplesse de mise en service grâce à l'évolution apportée par les fins de course électroniques.
Pré-câblage plug'n'play simple et rapide pour le raccordement vers la boîte à boutons.
Presse étoupes à glissière : facilite la mise en place des câbles.
Cette version du moteur avec électronique intégrée offre une solution compacte pour un fonctionnement homme mort ou mixte.
Ce moteur est équipée de la carte électronique PIC 500 associée à la boîte à boutons PIC 53 BP. Elle permet un confort de réglage des FdC et une utilisation en mode homme mort ou mixte.
L'électronique PIC 500 intègre également un compteur de cycle.
ACCESSOIRES :
Console en équerre pour fixation moteur MSC210.
Boîte à 3 boutons poussoirs et 10 m de câble PIC 53BP 10M.
Option débrayage rapide : le moteur SET3I 400 E à débrayage rapide est fourni avec 1 clavette et 4 vis + rondelles pour fixation sur console MSC 210 et un kit cordelette de débrayage de 3 m de hauteur (autres longueurs sur demande).
Option treuil à chaine (modèles CH) : le moteur SET3I 400 CH à treuil à chaine est fourni avec 6 m de chaîne, 1 kit cordelette de débrayage hauteur 3 m, 1 maillon raccord, 1 clavette et 4 vis + rondelles pour fixation sur console MSCS 210 (autres longueurs sur demande). Cette solution est préconisée pour les portes de 250 kg ou plus.
