Automatisme Roger Technology BG30/1404/R Fin de course magnétique

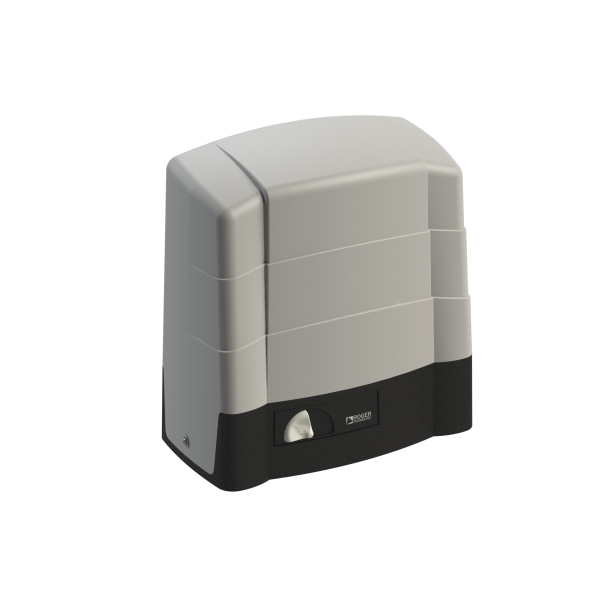

Moteur ROGER TECHNOLOGY BG30/1404/R – Motorisation Brushless réversible pour portail coulissant jusqu’à 1400 kg

Le ROGER TECHNOLOGY BG30/1404/R est un motoréducteur électromécanique Brushless réversible conçu pour l’automatisation intensive des portails coulissants jusqu’à 1400 kg. Il associe une motorisation basse tension, un encodeur natif haute résolution, une électronique de commande numérique intégrée de série B70 et des fins de course magnétiques.

Sa particularité essentielle réside dans sa conception réversible : contrairement aux motorisations irréversibles classiques, le BG30/1404/R est spécifiquement destiné aux installations nécessitant ce type de fonctionnement.

Avec sa technologie Brushless et sa gestion moteur par inverter FOC (Field Oriented Control), il constitue une solution particulièrement adaptée aux installations exigeant précision de mouvement, usage intensif et contrôle électronique évolué.

---------------------------------------------------------------------------

Les points forts du ROGER TECHNOLOGY BG30/1404/R

• Portail coulissant jusqu’à 1400 kg
• Motoréducteur RÉVERSIBLE
• Technologie moteur Brushless
• Alimentation secteur 230 V – 50/60 Hz
• Moteur Brushless alimenté en 36 V à fréquence variable
• Gestion moteur par inverter à contrôle vectoriel FOC
• Encodeur haute résolution intégré
• Centrale électronique B70/1DCHP intégrée
• Fin de course magnétique
• Vitesse de coulissement jusqu’à 17 m/min
• Utilisation intensive
• Course maximale du portail : 25 mètres
• 500 000 cycles testés en interne dans les conditions définies par Roger Technology
• Indice de protection IP44
• Fonctionnement de -20 °C à +55 °C
• Consommation en veille ≤ 0,5 W
• Pression acoustique inférieure à 70 dB(A)

---------------------------------------------------------------------------

Pourquoi choisir le moteur ROGER TECHNOLOGY BG30/1404/R ?

Une motorisation Brushless conçue pour un usage intensif

Le BG30/1404/R bénéficie de la technologie Brushless ROGER TECHNOLOGY. Le moteur est alimenté en basse tension par la centrale électronique et piloté par un inverter utilisant une commande FOC avec encodeur haute résolution.

Cette architecture permet à l'électronique de contrôler précisément le fonctionnement du moteur et répond particulièrement bien aux besoins des portails coulissants soumis à des manœuvres fréquentes.

Le constructeur classe d'ailleurs le BG30 dans la catégorie « utilisation intensive » à force nominale.

---------------------------------------------------------------------------

Jusqu’à 1400 kg : pensé pour les grands portails coulissants

Le BG30/1404/R accepte un vantail jusqu’à 1400 kg, ce qui le destine aux portails coulissants lourds ainsi qu'aux installations résidentielles, collectives ou professionnelles nécessitant une motorisation correctement dimensionnée.

La longueur maximale de course annoncée par le fabricant atteint 25 mètres.

Attention : le poids maximal ne doit jamais être le seul critère de dimensionnement d'une motorisation. L'état du rail, la qualité des roues, les frottements, la pente et la facilité de déplacement manuel du portail doivent également être contrôlés avant installation.

Roger Technology impose notamment une pente maximale de 0,5 % et demande de vérifier que le portail reste stable lorsqu'il est arrêté avec le moteur déverrouillé.

---------------------------------------------------------------------------

BG30/1404/R : un moteur RÉVERSIBLE

C'est la caractéristique à retenir pour distinguer cette référence des autres motorisations de la gamme BG30.

Le ROGER TECHNOLOGY BG30/1404/R est un motoréducteur réversible. Cette caractéristique est explicitement indiquée par le fabricant dans la description et dans les données techniques du modèle.

Il est donc important de ne pas remplacer un BG30/1404/R par une version irréversible sans vérifier au préalable les exigences de l'installation.

---------------------------------------------------------------------------

Centrale électronique B70/1DCHP intégrée

Le BG30/1404/R intègre la centrale de commande ROGER TECHNOLOGY B70/1DCHP.

Cette électronique pilote le moteur Brushless et son encodeur. La notice précise que les branchements électriques ainsi que les opérations de test du motoréducteur BG30 sont décrits dans le manuel spécifique de la centrale B70/1DCHP.

Cette distinction est importante lors d'un remplacement ou d'une mise en service : la notice BG30 concerne principalement l'installation mécanique du motoréducteur, tandis que les réglages et raccordements détaillés de l'électronique doivent être réalisés conformément à la documentation de la B70/1DCHP.

---------------------------------------------------------------------------

Encodeur natif haute résolution et commande FOC

Le moteur dispose d'un encodeur natif embarqué et la commande Brushless est réalisée par inverter selon une technologie FOC – Field Oriented Control avec encodeur haute résolution.

Cette association permet à la centrale de disposer d'informations précises sur le fonctionnement du moteur et constitue l'un des éléments techniques majeurs de l'architecture Brushless ROGER TECHNOLOGY.

---------------------------------------------------------------------------

Fin de course magnétique

Le BG30/1404/R est équipé d'un système de fin de course magnétique, contrairement à certaines variantes BG30 utilisant des fins de course mécaniques.

Lors de l'installation, les aimants doivent être correctement positionnés sur la crémaillère. Roger Technology précise notamment :

• les flèches des fins de course magnétiques doivent être orientées vers le centre de la crémaillère ;
• le réglage de l'aimant est possible sur 8 mm maximum ;
• la distance entre l'aimant et la bride de fin de course doit être de 10 mm maximum ;
• après plusieurs manœuvres, les fins de course doivent être réglés pour que le portail s'arrête environ 40 à 80 mm avant les butées mécaniques.

---------------------------------------------------------------------------

Caractéristiques techniques du ROGER TECHNOLOGY BG30/1404/R

Caractéristique	BG30/1404/R
Marque	ROGER TECHNOLOGY
Série	BG30
Référence	BG30/1404/R
Type	Motoréducteur pour portail coulissant
Technologie moteur	Brushless
Type d'actionneur	Réversible
Poids maximal du portail	1400 kg
Alimentation secteur	230 V~ – 50/60 Hz
Alimentation du moteur Brushless	36 V~ à fréquence variable
Puissance maximale absorbée	240 W
Puissance de démarrage	540 W
Force au démarrage	1150 N
Force maximale S3 40 %	460 N à 510 tr/min
Force nominale S1 100 %	290 N à 510 tr/min
Vitesse de coulissement	5,7 à 17 m/min
Longueur maximale de course	25 m
Commande moteur	Inverter FOC avec encodeur haute résolution
Encodeur	Natif intégré
Centrale de commande	B70/1DCHP
Fin de course	Magnétique
Utilisation	Intensive
Cycles testés en interne	500 000
Consommation en veille	≤ 0,5 W
Protection	IP44
Température de fonctionnement	-20 °C à +55 °C
Pente maximale admise	0,5 %
Pression acoustique	< 70 dB(A)
Poids du motoréducteur	14,3 kg

Les données générales et les valeurs spécifiques du BG30/1404/R sont issues du tableau technique constructeur. Le fabricant précise que les 500 000 cycles correspondent à un test interne réalisé aux valeurs nominales sur un portail coulissant avec passage de 5 m, à 20 °C, et que cette valeur n'est pas présentée comme une valeur maximale.

---------------------------------------------------------------------------

Dimensions du moteur BG30

Le schéma dimensionnel de la notice indique un encombrement principal d'environ :

• Largeur : 346 mm
• Hauteur : 362 mm
• Profondeur : 180 mm

Le dessin technique de la page 6 de la notice permet également de visualiser la position du pignon par rapport à la base du motoréducteur.

Ces dimensions sont particulièrement utiles lors du remplacement d'un ancien moteur BG30 ou pour vérifier l'espace disponible sur une installation existante.

---------------------------------------------------------------------------

Crémaillère compatible avec le BG30/1404/R

Roger Technology indique que les motoréducteurs BG30 sont prévus pour fonctionner avec une crémaillère à denture module 4.

Lors de la pose, il est indispensable de conserver un jeu entre le pignon et la crémaillère afin que le poids du portail ne repose pas directement sur le pignon.

La notice recommande également de contrôler manuellement que le portail coulisse régulièrement et sans frottement avant le blocage définitif du motoréducteur.

---------------------------------------------------------------------------

Une motorisation adaptée aux installations exigeantes

Grâce à sa capacité de 1400 kg, à son fonctionnement intensif et à son architecture Brushless, le ROGER TECHNOLOGY BG30/1404/R peut répondre aux besoins de nombreux portails coulissants lourds.

Il est particulièrement pertinent lorsque l'installation nécessite :

un moteur réversible, des manœuvres fréquentes, une électronique de commande intégrée, un contrôle moteur par encodeur et des fins de course magnétiques.

Le dimensionnement définitif doit toutefois toujours tenir compte des caractéristiques mécaniques réelles du portail.

---------------------------------------------------------------------------

Précautions avant installation

Avant de poser le BG30/1404/R, Roger Technology demande notamment de contrôler :

• la solidité de la structure du portail ;
• la stabilité du vantail ;
• la fixation et la régularité du rail ;
• l'état et la lubrification des roues ;
• une pente ne dépassant pas 0,5 % ;
• la présence de butées mécaniques en ouverture et en fermeture ;
• l'absence de déplacement spontané du portail lorsque le moteur est déverrouillé.

L'automatisme peut être installé à droite ou à gauche du portail.

Ces vérifications sont essentielles : une motorisation puissante ne peut pas compenser un portail présentant des défauts mécaniques importants.

---------------------------------------------------------------------------

Alimentation et installation électrique

Le BG30/1404/R fonctionne sur une alimentation secteur 230 V~. Pour le bon fonctionnement de l'automatisme Brushless, Roger Technology demande une tension primaire de 230 V ±10 % stable.

Le fabricant prévoit notamment :

• un dispositif de coupure omnipolaire avec ouverture des contacts ≥ 3 mm ;
• un différentiel avec seuil de 0,03 A ;
• une protection adaptée contre les surintensités ;
• un câble d'alimentation H07RN-F 3G1,5 mm² ;
• une séparation entre les conducteurs secteur et ceux des accessoires basse tension.

L'installation et les raccordements doivent être réalisés dans le respect de la notice constructeur et de la réglementation applicable.

---------------------------------------------------------------------------

FAQ – ROGER TECHNOLOGY BG30/1404/R

Quel poids de portail peut motoriser le ROGER TECHNOLOGY BG30/1404/R ?

Le BG30/1404/R est prévu pour les portails coulissants jusqu'à 1400 kg. Le portail doit néanmoins être en bon état mécanique, correctement équilibré et présenter un coulissement régulier.

Le BG30/1404/R est-il réversible ou irréversible ?

Le BG30/1404/R est RÉVERSIBLE. C'est une caractéristique spécifique de cette référence au sein de la gamme BG30.

Le moteur BG30/1404/R est-il Brushless ?

Oui. Il utilise un moteur Brushless basse tension, commandé électroniquement par inverter FOC et associé à un encodeur haute résolution.

Quelle centrale équipe le BG30/1404/R ?

Le motoréducteur utilise la centrale électronique ROGER TECHNOLOGY B70/1DCHP intégrée.

Le BG30/1404/R possède-t-il un encodeur ?

Oui. Roger Technology indique la présence d'un encodeur natif embarqué. La commande FOC exploite un encodeur haute résolution pour le pilotage du moteur Brushless.

Quelle est la vitesse du ROGER BG30/1404/R ?

La vitesse de coulissement du BG30/1404/R est réglable dans une plage allant de 5,7 à 17 m/min, selon les données techniques du fabricant.

Quel type de fin de course équipe le BG30/1404/R ?

Cette version utilise des fins de course magnétiques. Ils doivent être correctement positionnés sur la crémaillère conformément aux indications de la notice.

Quelle crémaillère utiliser avec le ROGER BG30 ?

La gamme BG30 est conçue pour fonctionner avec une crémaillère à denture module 4.

Quelle est la longueur maximale du portail ?

La notice indique une longueur maximale de course de 25 mètres.

Le BG30/1404/R convient-il à un usage intensif ?

Oui. Roger Technology classe cette motorisation en utilisation intensive avec force nominale. Le constructeur indique également 500 000 cycles testés en interne dans les conditions précisées dans sa documentation.

Le moteur peut-il être installé à droite ou à gauche ?

Oui. La notice indique que l'automatisme BG30 peut être installé aussi bien à droite qu'à gauche du portail.

Pourquoi acheter le ROGER TECHNOLOGY BG30/1404/R ?

Le ROGER TECHNOLOGY BG30/1404/R se distingue par une combinaison technique particulièrement intéressante : moteur Brushless, fonctionnement réversible, capacité jusqu'à 1400 kg, encodeur natif, centrale B70 intégrée et fins de course magnétiques.

C'est une solution à privilégier pour le remplacement d'un BG30/1404/R existant ou pour une installation neuve spécifiquement conçue autour d'une motorisation réversible ROGER TECHNOLOGY.

---------------------------------------------------------------------------

À retenir

✓ Portail coulissant jusqu'à 1400 kg
✓ Motorisation Brushless
✓ Moteur réversible
✓ Usage intensif
✓ Vitesse jusqu'à 17 m/min
✓ Encodeur natif haute résolution
✓ Centrale B70/1DCHP intégrée
✓ Fins de course magnétiques
✓ Protection IP44
✓ Jusqu'à 25 m de course
