Description du produit

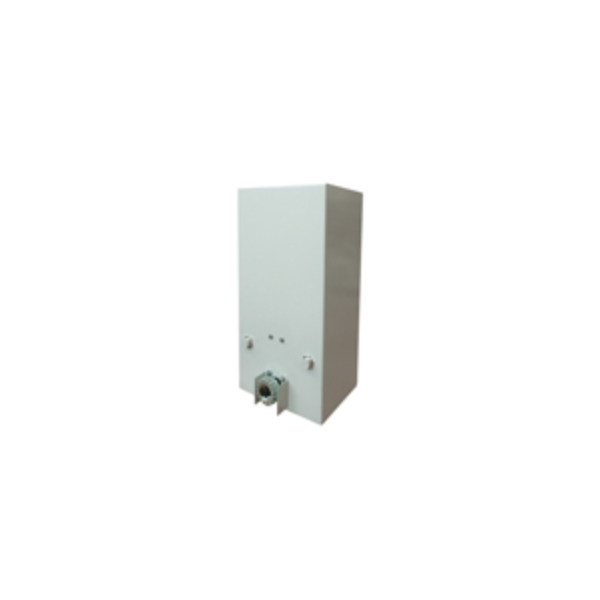

L’automatisme AFCA Revers 3i avec coffret vertical est la version, qui est munie comme son nom l’indique, d’un coffret externe de rangement (caisson 340), disposant de dimensions tel que celui ci est prévu pour être installer en position verticale. Ainsi, dans les lieux où il manque de l’espace pour pouvoir installer convenablement une motorisation avec un coffret classique, ce modèle offre une possibilité différente, en limitant l’espace pris par le coffret dans la largeur, (remarque : l’espace réduit dans la largeur sera compensé en hauteur). Cet appareil, qui est muni d’une armoire électronique de gestion issue de la gamme Starteco, peut motoriser un vantail de portail coulissant, pouvant le poids de 800 Kilogrammes. Son type d’alimentation est de 230 Vac et son type de fin de course est inductif et réglable. Plus de détails sont disponibles sur la fiche technique suivant, permettant de donner des informations concernant le type de pignon ou l’indice de protection du moteur :
Données techniques :
- Alimentation : 230 Vac
- Fréquence : 50 Hz
- Condensateur : 6 uF
- Puissance : 195 W
- Intensité : 0,9 A
- Vitesse moteur : 8 m/min
- Indice de protection moteur : IP44
- Poids max portail : 800 Kg
- Type de carte électronique : Start RM
- Frein : 200 Vcc
- Type de frein : à appel de courant
- Déblocage du frein : si coupure de courant ou par la commande (programmable)
- Fin de course : inductif réglable
- Diamètre fin de course : 30 mm
- Distance de détection fin de course : 15
- Alimentation fin de course : 12 Vcc
- Pignon : Acier
- Module : 4
- Nombre de dents : 18
- Hauteur totale pignon : 107
- Caisson : Acier
- Dimensions caisson (H x L x P) : 664 x 344 x 327 mm (avec pignon)
- Fermeture : Clé Ronis 455
