Description du produit

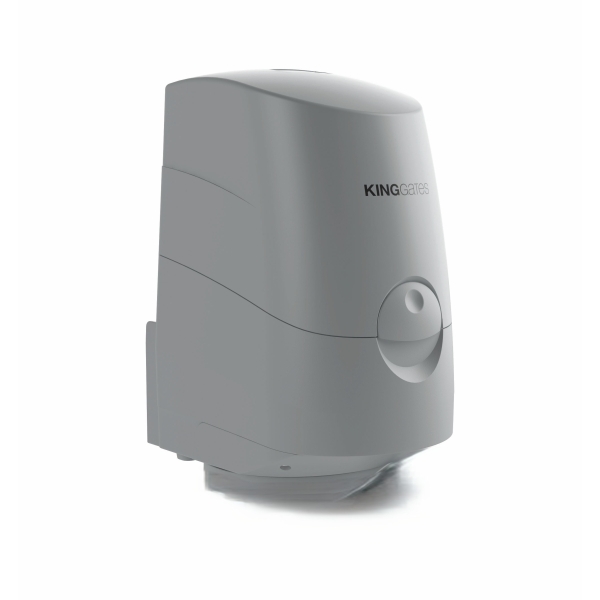

Moteur KING GATES MODUS 420 – Motoréducteur 24 V pour portail battant jusqu'à 4,2 m et 500 kg
Le KING GATES MODUS 420 est un moteur électromécanique 24 V conçu pour automatiser les portails battants résidentiels de grandes dimensions. Grâce à son alimentation basse tension, son bras articulé et sa fabrication italienne, il constitue une solution fiable pour les portails installés sur des piliers larges ou présentant des contraintes de fixation.
Pensé pour une utilisation quotidienne, le Modus 420 assure une ouverture fluide et silencieuse tout en offrant un haut niveau de sécurité lorsqu'il est associé aux accessoires de la gamme KING GATES (photocellules, feu clignotant, sélecteur à clé, etc.).
---------------------------------------------
Pourquoi choisir le moteur KING GATES MODUS 420 ?
Le MODUS 420 répond aux besoins des particuliers souhaitant motoriser un portail battant lourd sans modifier leur installation existante.
Ses principaux avantages :
- Moteur 24 V courant continu pour un fonctionnement souple
- Bras articulé particulièrement adapté aux piliers maçonnés de grande section
- Convient aux vantaux jusqu'à 4,2 mètres ou 500 kg
- Fabrication Made in Italy
- Déverrouillage manuel en cas de coupure électrique
- Compatible avec les principaux accessoires KING GATES
- Installation sur portail simple ou double battant
- Fonctionnement jusqu'à -20°C et +55°C
--------------------------------------------
Les avantages du bras articulé
Contrairement à un vérin, le bras articulé permet de conserver une excellente géométrie d'ouverture lorsque les gonds sont fortement en retrait.
Le KING GATES MODUS 420 est donc particulièrement recommandé pour :
- les piliers en pierre,
- les piliers larges,
- les portails anciens,
- les portails en aluminium,
- les portails en acier,
- les portails en fer forgé.
Le manuel fournit plusieurs configurations de montage afin d'adapter les cotes A, B et C selon la géométrie du portail et d'obtenir un angle d'ouverture optimal.
-------------------------------------------
Caractéristiques techniques
|
Caractéristique |
KING GATES MODUS 420 |
|
Type |
Motoréducteur à bras articulé |
|
Alimentation |
230 Vac - 50 Hz |
|
Alimentation moteur |
24 Vdc |
|
Puissance moteur |
45 W |
|
Intensité absorbée |
1,87 A |
|
Vitesse |
0,8 à 1,08 tr/min |
|
Température de fonctionnement |
-20°C à +55°C |
|
Cycle de service |
50 % |
|
Dimensions |
165 × 250 × 306 mm |
|
Portail maximal |
4,2 m ou 500 kg par vantail* |
*Dans le respect des préconisations d'installation du constructeur.
----------------------------------------------------
Une installation adaptée aux portails battants
Le manuel prévoit une installation complète pouvant intégrer :
- moteur Master,
- moteur Slave,
- feu clignotant,
- photocellules,
- sélecteur à clé,
- centrale de commande.
Les schémas de câblage indiquent les sections de câbles recommandées ainsi que les distances maximales pour chaque accessoire afin d'assurer un fonctionnement fiable de l'installation.
-----------------------------------------------------
Réglage précis des fins de course
Le MODUS 420 utilise des butées mécaniques d'ouverture et de fermeture.
Le constructeur recommande d'installer impérativement :
- une butée de fermeture,
- une butée d'ouverture,
afin de garantir un fonctionnement correct et préserver la mécanique du motoréducteur. Le réglage s'effectue directement sur les fins de course prévues à cet effet.
--------------------------------------------------
Déverrouillage manuel
En cas de panne de courant, le moteur peut être déverrouillé manuellement afin de continuer à utiliser le portail sans alimentation électrique.
Cette fonction est particulièrement utile pour :
- accéder rapidement à son domicile,
- intervenir sur l'installation,
- effectuer une maintenance.
Le mécanisme de déverrouillage est intégré directement sur le moteur.
-----------------------------------------------------
Compatibilité
Le moteur KING GATES MODUS 420 est destiné aux automatismes de portail battant KING GATES et fonctionne avec les accessoires de la marque :
- photocellules,
- feu clignotant,
- sélecteur à clé,
- centrale de commande,
- antenne radio,
- télécommandes compatibles selon la centrale utilisée.
------------------------------------------------------
Conseils d'installation
Pour garantir les performances du moteur, il est recommandé de :
- vérifier le parfait état mécanique du portail avant motorisation ;
- respecter les cotes de fixation préconisées par le fabricant ;
- utiliser exclusivement des accessoires compatibles ;
- faire réaliser l'installation conformément aux normes en vigueur par un professionnel qualifié.
---------------------------------------------------
Pourquoi acheter votre moteur KING GATES chez Automatismes.net ?
Chez Automatismes.net, nous sélectionnons des pièces d'origine afin de garantir leur compatibilité avec votre installation.
Vous bénéficiez notamment :
- de produits authentiques,
- d'un accompagnement technique,
- d'une expédition rapide,
- d'un service client spécialisé dans l'automatisme de portail,
- d'un large stock de pièces détachées et d'accessoires.
-------------------------------------------------
FAQ – Questions fréquentes
Le KING GATES MODUS 420 est-il adapté à un portail en aluminium ?
Oui. Il convient parfaitement aux portails aluminium, acier ou fer forgé, dans la limite de 4,2 mètres ou 500 kg par vantail.
Quelle est l'alimentation du moteur ?
Le moteur fonctionne en 24 V courant continu, avec une alimentation secteur de 230 V.
Le moteur peut-il fonctionner en hiver ?
Oui. Il est conçu pour fonctionner entre -20°C et +55°C.
Une ouverture manuelle est-elle possible ?
Oui. Le MODUS 420 dispose d'un système de déverrouillage manuel permettant d'utiliser le portail en cas de coupure de courant.
Pourquoi choisir un moteur à bras articulé ?
Le bras articulé est particulièrement recommandé lorsque les piliers sont larges ou lorsque les gonds sont éloignés du bord intérieur du pilier. Il permet de conserver une cinématique d'ouverture optimale tout en limitant les contraintes mécaniques sur le portail.
