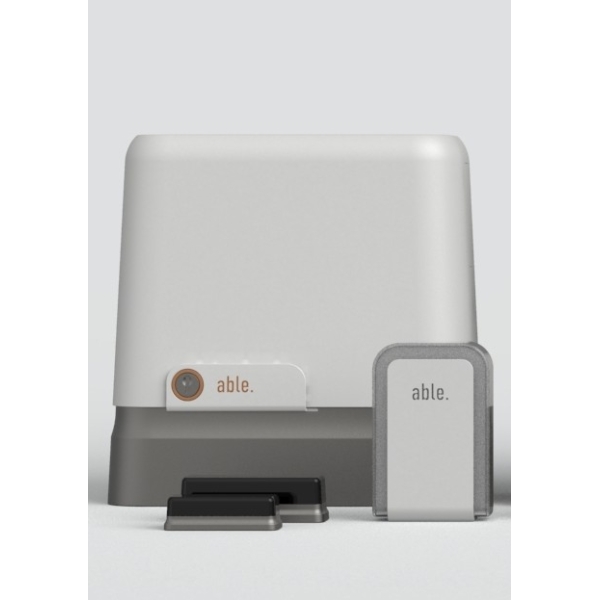

ABLE SL MEDIUM 1200 230 : moteur pour portail coulissant jusqu’à 1 200 kg
Le moteur ABLE SL MEDIUM 1200 230 automatise les portails coulissants jusqu’à 1 200 kg. Alimenté en 230 V, ce motoréducteur électromécanique irréversible entraîne le portail par crémaillère. Il associe une centrale de commande KB230 avec afficheur, des fins de course magnétiques et des réglages permettant d’adapter les mouvements à votre installation.
Avec une vitesse maximale de 18 cm/s et une capacité annoncée de 25 cycles par heure pour un portail de 4 mètres, il convient aux projets nécessitant la motorisation d’un portail lourd, sous réserve de respecter les conditions d’installation et la fréquence d’utilisation prévues.
--------------------------------------------------------------------------
Les points forts du moteur ABLE SL MEDIUM 1200 230
- Portail jusqu’à 1 200 kg : une motorisation conçue pour les vantaux coulissants lourds.
- Alimentation 230 V : raccordement sur une installation électrique adaptée.
- Fins de course magnétiques : repérage des positions d’ouverture et de fermeture.
- Ouverture piétonne réglable : ouverture partielle pour les passages ne nécessitant pas toute la largeur.
- Ralentissements en ouverture et en fermeture : adaptation des fins de mouvement.
- Détection d’obstacles : sensibilité réglable depuis la centrale de commande.
- Déverrouillage mécanique à clé : déplacement manuel du portail en cas de coupure électrique.
- Consommation en veille inférieure à 0,5 W, selon les conditions de fonctionnement décrites dans la notice.
--------------------------------------------------------------------------
Une motorisation à crémaillère pour les portails coulissants lourds
Le SL MEDIUM 1200 230 utilise un pignon M4 à 15 dents, qui transmet le mouvement à une crémaillère fixée sur le portail. Le choix d’une crémaillère compatible et son bon positionnement sont essentiels au fonctionnement de l’ensemble.
Son mécanisme irréversible s’oppose au déplacement manuel du portail lorsque le moteur est verrouillé. Pour manœuvrer le vantail à la main, il suffit d’utiliser le dispositif de déverrouillage prévu à cet effet.
La capacité de 1 200 kg constitue une limite maximale : le choix du moteur doit également tenir compte de la longueur du portail, de son état mécanique et du nombre de manœuvres attendu. Un portail qui roule difficilement doit être remis en état avant sa motorisation.
--------------------------------------------------------------------------
Une centrale KB230 pour adapter le fonctionnement à vos habitudes
Des réglages accessibles sur afficheur
La centrale KB230 permet de configurer les paramètres et de visualiser l’état des entrées. Son afficheur facilite le contrôle des commandes, des sécurités et des fins de course lors de la mise en service ou d’un diagnostic.
La notice prévoit également un apprentissage automatique des temps de travail et des positions de fin de course, pour adapter le fonctionnement à la course réelle du portail.
Une ouverture partielle pour le passage piéton
Vous n’avez pas besoin d’ouvrir complètement le portail pour chaque passage. La fonction piétonne permet de définir une ouverture partielle en pourcentage de la course.
Elle peut être commandée par l’entrée dédiée de la centrale ou par une télécommande associée à un récepteur compatible.
Une fermeture automatique paramétrable
La fermeture automatique peut être activée avec un délai réglable. La centrale propose aussi une fonction de fermeture après passage devant les photocellules, selon les accessoires installés et les paramètres retenus.
Le fonctionnement peut ainsi être adapté aux habitudes des utilisateurs et aux contraintes de l’accès.
Des mouvements ajustables
La KB230 permet de régler la puissance moteur, la rampe de démarrage, le freinage et les ralentissements en fin d’ouverture et de fermeture.
Ces paramètres servent à adapter le déplacement au comportement du portail. Leur réglage doit être effectué lors de la mise en service, en contrôlant les efforts et le fonctionnement des dispositifs de sécurité.
--------------------------------------------------------------------------
Une gestion des sécurités adaptée à l’installation
Le moteur ABLE SL MEDIUM 1200 230 dispose d’une fonction de détection d’obstacles avec sensibilité réglable. La centrale propose également des raccordements pour les photocellules et les barres palpeuses, ainsi que des fonctions de test des sécurités selon la configuration choisie.
Ces équipements remplissent des rôles complémentaires : les photocellules surveillent une zone de passage, tandis que les barres palpeuses contribuent à protéger les zones de contact.
Le choix et le positionnement des protections doivent être définis en fonction du portail et de son environnement. La détection d’obstacles du moteur ne remplace pas l’évaluation des risques de l’installation.
--------------------------------------------------------------------------
Un déverrouillage à clé en cas de coupure de courant
Le motoréducteur comprend un système de déverrouillage mécanique à clé. En cas de panne électrique ou pour une intervention, il permet de libérer l’entraînement et de déplacer manuellement le portail.
L’implantation du moteur doit donc laisser un accès pratique au mécanisme de déverrouillage.
--------------------------------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
ABLE SL MEDIUM 1200 230 |
|
Type de motorisation |
Motoréducteur électromécanique irréversible à crémaillère |
|
Type de portail |
Coulissant |
|
Poids maximal du portail |
1 200 kg |
|
Alimentation |
230 V alternatif – 50/60 Hz |
|
Puissance maximale / nominale |
830 / 460 W |
|
Poussée maximale / nominale |
1 200 / 500 N |
|
Vitesse maximale |
18 cm/s |
|
Fréquence de fonctionnement annoncée |
25 cycles/heure pour un portail de 4 m |
|
Pignon |
Module 4 – 15 dents, M4 Z15 |
|
Condensateur de démarrage |
14 µF |
|
Centrale de commande |
KB230 avec afficheur |
|
Fins de course |
Magnétiques |
|
Déverrouillage manuel |
Mécanique, à clé |
|
Température de fonctionnement |
−20 °C à +55 °C |
|
Indice de protection |
IP44 |
|
Poids du moteur |
15,5 kg |
|
Alimentation des accessoires |
24 V continu, charge maximale totale de 6 W |
|
Consommation en veille |
Inférieure à 0,5 W |
|
Fusible de protection |
F5A – 250 V |
Données issues de la notice du modèle SL MEDIUM 1200 230. La vitesse et la fréquence d’utilisation doivent être appréciées en fonction du portail et des réglages retenus.
--------------------------------------------------------------------------
Les points à vérifier avant de choisir ce moteur
Pour une installation neuve comme pour un remplacement, vérifiez :
- Le poids du portail, qui ne doit pas dépasser 1 200 kg.
- La fréquence des passages, en tenant compte des périodes de forte utilisation.
- La qualité du roulement : le portail doit se déplacer librement, sans point dur.
- La présence de butées mécaniques en ouverture et en fermeture.
- La compatibilité de la crémaillère avec le pignon module 4.
- L’espace disponible et le support de fixation, qui doivent permettre une pose stable et l’accès au déverrouillage.
- L’alimentation et les accessoires existants, dont la compatibilité doit être contrôlée.
Le remplacement d’un autre moteur 230 V n’implique pas une compatibilité directe : la hauteur du pignon, les fixations, les fins de course et les équipements radio doivent aussi être examinés.
--------------------------------------------------------------------------
Accessoires et commandes compatibles : préparer une installation complète
La centrale KB230 prévoit le raccordement d’un récepteur embrochable de la série MR. La compatibilité des télécommandes dépend du récepteur choisi : elle ne se déduit pas du seul modèle du moteur.
Selon les besoins de l’installation, les équipements à prévoir peuvent comprendre :
- Une crémaillère compatible module 4.
- Un récepteur radio et des télécommandes compatibles.
- Des photocellules de sécurité.
- Des barres palpeuses adaptées.
- Un feu clignotant 230 V avec clignoteur intégré, dans la limite de 40 W.
- Un sélecteur à clé ou un dispositif de commande compatible.
La présence d’un accessoire dans le schéma de la notice ne signifie pas qu’il est fourni avec le moteur. Consultez le contenu de l’offre avant de commander.
--------------------------------------------------------------------------
FAQ – Moteur ABLE SL MEDIUM 1200 230
Quel poids de portail le moteur ABLE SL MEDIUM 1200 230 peut-il entraîner ?
Ce moteur est prévu pour un portail coulissant pesant jusqu’à 1 200 kg. Le portail doit être en bon état mécanique et se déplacer librement. Sa longueur et la fréquence des passages doivent également être prises en compte.
Quelle alimentation électrique faut-il prévoir ?
Le SL MEDIUM 1200 230 fonctionne avec une alimentation 230 V alternatif, 50/60 Hz. L’installation doit disposer d’une alimentation protégée et d’une mise à la terre adaptées, conformément aux prescriptions de la notice.
Combien de cycles par heure peut-il effectuer ?
La notice annonce 25 cycles par heure pour un portail de 4 mètres. Cette valeur doit être rapprochée des dimensions réelles du portail et des conditions d’utilisation.
Peut-on ouvrir le portail à pied sans l’ouvrir complètement ?
Oui. La centrale KB230 propose une ouverture piétonne réglable, définie en pourcentage de la course totale du portail.
Le moteur possède-t-il des ralentissements ?
Oui. Les ralentissements en fin d’ouverture et en fin de fermeture sont réglables séparément depuis la centrale de commande.
Peut-on ouvrir le portail en cas de panne de courant ?
Oui. Le déverrouillage mécanique à clé permet de libérer le moteur pour déplacer le portail manuellement. Le mécanisme doit rester accessible après l’installation.
Quelle crémaillère choisir ?
Le moteur est équipé d’un pignon module 4 à 15 dents. Il faut donc une crémaillère de module compatible, adaptée au poids du portail et à son montage.
Peut-on conserver les télécommandes de l’ancien moteur ?
Cela dépend du récepteur radio installé et du protocole des télécommandes. La centrale KB230 accepte un récepteur embrochable de la série MR, mais cette possibilité ne garantit pas la compatibilité avec vos anciens émetteurs.
Les photocellules et les télécommandes sont-elles fournies ?
La notice décrit leur utilisation, mais ne permet pas de confirmer le contenu commercial de chaque offre. Vérifiez la liste des éléments inclus pour savoir s’il s’agit du moteur seul ou d’un ensemble avec accessoires.
Ce moteur peut-il remplacer n’importe quel automatisme coulissant 230 V ?
Non. Il faut vérifier les caractéristiques du portail, la crémaillère, les fixations, l’encombrement, les commandes et les sécurités. Une alimentation identique ne suffit pas à garantir un remplacement direct.
Un doute sur votre installation ? Contactez automatismes.net avec des photos du moteur existant, de sa plaque signalétique et de la crémaillère, en précisant les dimensions et le poids estimé du portail.
