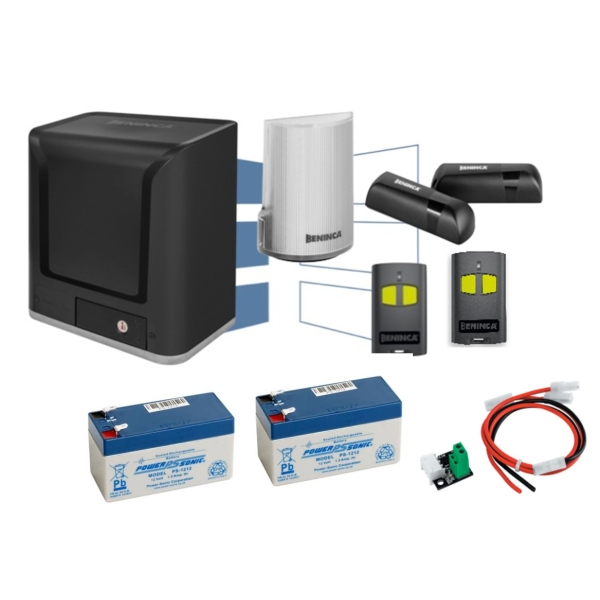

KWOLF424 Beninca - Kit de portail coulissant

Moteur BENINCA WOLF424 24 V pour portail coulissant jusqu’à 450 kg

Motorisation intensive avec centrale électronique et récepteur radio intégrés

Le BENINCA WOLF424 est un motoréducteur électromécanique 24 V conçu pour automatiser un portail coulissant pesant jusqu’à 450 kg. Son fonctionnement intensif, sa centrale de commande intégrée CP-W 24 et ses nombreuses possibilités de réglage en font une solution adaptée aux accès résidentiels fréquemment sollicités ainsi qu’aux petites installations collectives.

Avec une vitesse d’ouverture pouvant atteindre 11 mètres par minute, le WOLF424 assure des manœuvres rapides tout en conservant un fonctionnement progressif grâce au réglage indépendant des vitesses, des ralentissements et du couple moteur.

Son récepteur radio 433,92 MHz BENINCA ARC est directement intégré. Il permet de mémoriser jusqu’à 64 codes et bénéficie du protocole Advanced Rolling Code à codage 128 bits, développé pour limiter les risques de copie des télécommandes.

--------------------------------------------------------------------------

Les principaux avantages du BENINCA WOLF424

• Motorisation 24 V pour portail coulissant jusqu’à 450 kg
• Conçu pour un usage intensif avec une intermittence de travail de 80 %
• Centrale électronique BENINCA CP-W 24 intégrée
• Récepteur radio 433,92 MHz compatible avec les télécommandes BENINCA ARC
• Mémoire pouvant enregistrer jusqu’à 64 codes radio
• Vitesse d’ouverture jusqu’à 11 m/min
• Fins de course magnétiques
• Réglage indépendant des vitesses et des ralentissements
• Réglage du couple en ouverture et en fermeture
• Détection électronique des obstacles
• Ouverture piétonne réglable
• Fermeture automatique programmable
• Autoset pour l’apprentissage de la course
• Déverrouillage manuel par clé personnalisée
• Compatible avec un kit de batteries de secours en option
• Fonction d’économie d’énergie intégrée
• Diagnostic des entrées et affichage des erreurs sur écran LCD

--------------------------------------------------------------------------

Pourquoi choisir le moteur WOLF424 ?

Une motorisation adaptée aux portails fréquemment utilisés

Le WOLF424 est annoncé pour une intermittence de travail de 80 %. Il peut ainsi répondre aux besoins d’un portail soumis à des ouvertures et fermetures régulières, sous réserve que le poids, les dimensions et les caractéristiques mécaniques du portail restent compatibles avec les prescriptions du fabricant.

Sa motorisation 24 V permet une gestion électronique précise du mouvement, notamment pendant les phases de démarrage, de ralentissement et d’arrêt.

Une ouverture rapide et progressive

Le portail peut atteindre une vitesse de déplacement de 11 m/min. La centrale permet toutefois à l’installateur de régler séparément :

• la vitesse d’ouverture ;
• la vitesse de fermeture ;
• la vitesse de ralentissement en ouverture ;
• la vitesse de ralentissement en fermeture ;
• le point de départ de chaque ralentissement ;
• le couple appliqué pendant les différentes phases de la manœuvre.

Ces réglages permettent d’adapter le fonctionnement à la configuration réelle du portail et d’obtenir un mouvement plus confortable.

--------------------------------------------------------------------------

Une centrale CP-W 24 complète

La centrale de commande intégrée dispose d’un écran LCD et de boutons de programmation. Elle donne accès aux principaux paramètres de fonctionnement sans devoir installer une armoire électronique séparée.

Elle permet notamment de configurer :

• la fermeture automatique ;
• le fonctionnement pas à pas ;
• l’ouverture piétonne ;
• la logique copropriété ;
• le préclignotement ;
• la fermeture rapide après le passage devant les photocellules ;
• le fonctionnement homme présent ;
• la vitesse et le couple du moteur ;
• les ralentissements ;
• les entrées de commande et de sécurité ;
• la sortie auxiliaire ;
• la signalisation des opérations d’entretien.

La fonction Autoset réalise une série de manœuvres afin d’apprendre la course du portail et de déterminer les paramètres nécessaires à son fonctionnement.

--------------------------------------------------------------------------

Fins de course magnétiques

Le BENINCA WOLF424 utilise des fins de course magnétiques. Les aimants d’ouverture et de fermeture sont positionnés sur la crémaillère et détectés par un capteur installé au niveau de la centrale.

Lors de la mise en service, l’écran LCD permet de vérifier séparément la détection de chaque aimant ainsi que la qualité du signal reçu. Cette aide au réglage facilite le positionnement précis des fins de course.

Contrairement à un système reposant sur des contacts mécaniques exposés, la détection magnétique limite les pièces directement sollicitées lors de chaque manœuvre.

--------------------------------------------------------------------------

Sécurité et détection des obstacles

La centrale CP-W 24 permet de régler le couple du moteur en ouverture et en fermeture. Elle dispose également d’une fonction de détection d’obstacle, signalée par le message « AMP » sur l’afficheur.

Le WOLF424 peut recevoir différents accessoires de commande et de sécurité, notamment :

• des photocellules ;
• un bouton pas à pas ;
• une commande d’ouverture ;
• une commande de fermeture ;
• un bouton d’arrêt ;
• un bord sensible ;
• un clignotant 24 V ;
• une antenne extérieure ;
• un dispositif d’ouverture piétonne.

Les trois entrées principales de la centrale sont configurables afin d’adapter leur fonction aux besoins de l’installation.

Important : la détection électronique du moteur ne dispense pas d’installer les dispositifs de sécurité nécessaires. Les photocellules, bords sensibles et autres protections doivent être choisis et positionnés après une analyse des risques effectuée par un professionnel.

--------------------------------------------------------------------------

Récepteur radio BENINCA ARC intégré

Le récepteur intégré fonctionne sur la fréquence 433,92 MHz et accepte exclusivement les émetteurs utilisant le codage BENINCA ARC – Advanced Rolling Code.

La mémoire radio peut contenir jusqu’à 64 codes. Les télécommandes peuvent être affectées à plusieurs fonctions :

• commande pas à pas ;
• deuxième canal radio ;
• ouverture piétonne ;
• arrêt du portail.

Lorsque la fonction correspondante est activée, une nouvelle télécommande peut également être mémorisée à distance à partir d’un émetteur ARC déjà enregistré.

Attention à la compatibilité

Le récepteur d’origine du WOLF424 n’est pas présenté comme compatible avec toutes les anciennes télécommandes BENINCA. Il convient d’utiliser un émetteur BENINCA ARC compatible ou d’ajouter un récepteur radio extérieur si un autre protocole doit être conservé.

--------------------------------------------------------------------------

Fonctionnement possible sur batteries de secours

Un kit batterie optionnel comprenant notamment la carte de recharge CB.SW peut être raccordé à la centrale. Il utilise deux batteries 12 V – 1,2 Ah et permet de faire fonctionner l’automatisme lors d’une coupure temporaire du secteur.

Une fonction d’ouverture forcée peut être activée : en cas de coupure de courant et avant la décharge complète des batteries, le portail effectue une ouverture puis reste ouvert jusqu’au rétablissement de l’alimentation.

Le kit batterie et les batteries ne sont pas intégrés au moteur sauf indication contraire dans la composition commerciale proposée.

--------------------------------------------------------------------------

Déverrouillage manuel en cas de panne

En cas de coupure de courant ou de dysfonctionnement, le moteur peut être déverrouillé à l’aide de sa clé personnalisée et de son levier de déblocage. Le portail peut alors être déplacé manuellement.

Pour rétablir le fonctionnement motorisé, il suffit de refermer le levier puis de déplacer légèrement le portail jusqu’au réengagement du mécanisme.

--------------------------------------------------------------------------

Caractéristiques techniques du BENINCA WOLF424

Caractéristique	Valeur
Type de produit	Motoréducteur pour portail coulissant
Technologie moteur	24 Vcc
Alimentation secteur	115/230 Vca, 50/60 Hz, sélectionnable
Consommation	0,4 A
Consommation en veille	0,8 W
Poids maximal du portail	450 kg
Couple moteur	12 Nm
Intermittence de travail	80 %
Vitesse d’ouverture	11 m/min
Module du pignon et de la crémaillère	M4 Z14
Indice de protection	IP44
Température de fonctionnement	De -20 °C à +50 °C
Niveau sonore	Inférieur à 70 dB
Lubrification	Graisse
Centrale intégrée	BENINCA CP-W 24
Récepteur radio	433,92 MHz intégré
Codage radio compatible	BENINCA ARC exclusivement
Capacité de la mémoire radio	64 codes
Sortie pour accessoires	24 Vcc, 500 mA maximum
Sortie clignotant	24 Vcc, 15 W maximum
Fins de course	Magnétiques
Batterie de secours	Possible avec kit optionnel
Dimensions hors tout approximatives	270 × 270 × 241 mm

--------------------------------------------------------------------------

Pour quel portail le WOLF424 est-il adapté ?

Le BENINCA WOLF424 convient à un portail :

• de type coulissant ;
• pesant au maximum 450 kg ;
• équipé d’un rail et de roues correctement dimensionnés ;
• se déplaçant librement, sans point dur ni frottement excessif ;
• ne présentant pas de balancement anormal ;
• équipé de butées mécaniques d’ouverture et de fermeture ;
• pouvant recevoir une crémaillère module 4.

La limite de 450 kg ne doit pas être considérée comme le seul critère de sélection. La longueur du portail, sa prise au vent, la qualité du roulement, la fréquence d’utilisation et l’état de la structure doivent également être pris en compte.

En cas de portail lourd, très long, fortement exposé au vent ou présentant des frottements, il est préférable de conserver une marge de puissance et de faire valider le choix du moteur par un installateur.

--------------------------------------------------------------------------

Installation et mise en service

Le moteur doit être fixé sur une fondation stable à l’aide de sa plaque de fondation. La crémaillère doit rester correctement alignée sur toute la course, avec un jeu d’environ 1 mm entre la crémaillère et le pignon afin que le poids du portail ne repose pas directement sur l’engrenage du moteur.

Avant la mise en service, il est nécessaire de vérifier :

• le déplacement manuel du portail ;
• l’absence de frottement ou de point dur ;
• la présence des butées mécaniques ;
• l’alignement de la crémaillère ;
• la position et la détection des aimants de fin de course ;
• le raccordement des commandes et des sécurités ;
• le réglage des forces ;
• le bon fonctionnement de la détection d’obstacle.

Une procédure d’apprentissage de la course doit ensuite être lancée depuis le menu AUTO de la centrale.

--------------------------------------------------------------------------

Ce qu’il faut retenir

Le BENINCA WOLF424 réunit dans un format compact la motorisation 24 V, la centrale de commande, l’afficheur de programmation et le récepteur radio ARC. Sa capacité maximale de 450 kg, sa vitesse de 11 m/min et son fonctionnement intensif en font un choix pertinent pour automatiser un portail coulissant résidentiel régulièrement sollicité.

Ses fins de course magnétiques, son apprentissage automatique, ses réglages complets et sa compatibilité avec une alimentation de secours permettent à l’installateur d’adapter précisément son fonctionnement aux contraintes du portail.

--------------------------------------------------------------------------

FAQ – BENINCA WOLF424

Quel poids de portail le BENINCA WOLF424 peut-il motoriser ?

Le BENINCA WOLF424 est prévu pour motoriser un portail coulissant pesant jusqu’à 450 kg. Cette valeur suppose que le portail soit correctement équilibré, qu’il roule librement et qu’il ne présente aucun frottement excessif.

Le WOLF424 convient-il à un usage intensif ?

Oui. Le fabricant indique une intermittence de travail de 80 %. Le moteur est donc adapté à des accès régulièrement sollicités, à condition de respecter les limites du produit et les caractéristiques mécaniques du portail.

Quelle est la vitesse d’ouverture du WOLF424 ?

La vitesse annoncée est de 11 mètres par minute. La centrale permet à l’installateur de régler les vitesses d’ouverture, de fermeture et de ralentissement.

La centrale de commande est-elle fournie avec le moteur ?

Oui. Le WOLF424 intègre une centrale électronique BENINCA CP-W 24 avec écran LCD, fonctions de programmation et récepteur radio.

Quelles télécommandes sont compatibles avec le WOLF424 ?

Le récepteur radio intégré est exclusivement compatible avec les télécommandes utilisant le codage BENINCA ARC sur la fréquence 433,92 MHz. Un récepteur extérieur sera nécessaire pour utiliser un autre protocole radio.

Combien de télécommandes peut-on mémoriser ?

Le récepteur intégré peut mémoriser jusqu’à 64 codes radio.

Le BENINCA WOLF424 possède-t-il des ralentissements ?

Oui. La centrale permet de régler séparément les ralentissements en ouverture et en fermeture ainsi que leur point de départ sur la course du portail.

Le moteur dispose-t-il d’une ouverture piétonne ?

Oui. L’ouverture partielle destinée au passage d’un piéton est disponible et sa course peut être réglée depuis la centrale.

Peut-on brancher des photocellules sur le WOLF424 ?

Oui. La centrale possède des entrées configurables permettant notamment le raccordement de photocellules actives à l’ouverture, à la fermeture ou dans les deux sens selon la configuration retenue.

Le WOLF424 peut-il fonctionner pendant une coupure de courant ?

Oui, à condition d’ajouter le kit de batteries de secours compatible. La carte et les batteries sont optionnelles sauf indication contraire dans la composition du produit vendu.

Comment ouvrir le portail si le moteur est en panne ?

Le WOLF424 possède un dispositif de déverrouillage manuel commandé par une clé personnalisée. Une fois le moteur déverrouillé, le portail peut être déplacé à la main.

Une crémaillère est-elle nécessaire ?

Oui. Le WOLF424 entraîne le portail à l’aide d’un pignon M4 Z14 et nécessite une crémaillère de module 4 correctement installée. Sa présence dans l’emballage dépend de la composition du kit commercialisé.
