Description du produit

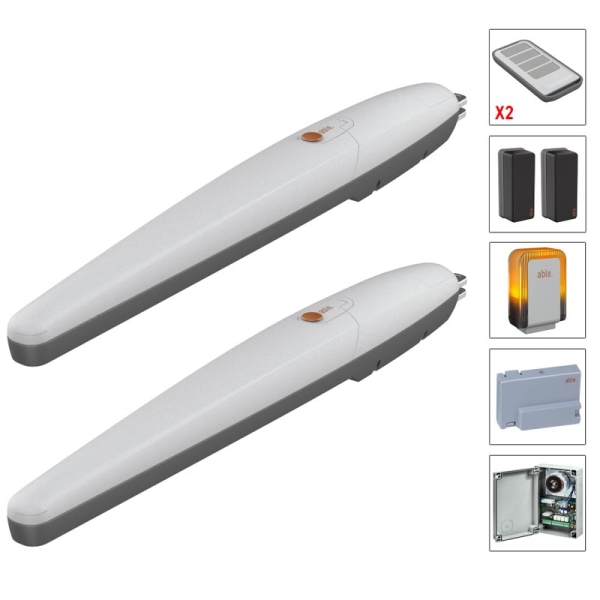

Kit complet d'automatisme de portail battant de la marque ABLE comprenant :
– 2 vérins LN LARGE 6000 24 V avec butée mécanique
– 1 jeu de cellules PX L 180 orientable 180°
– 1 feu à LED
– 1 récepteur RX MR 433
– 1 armoire CX EVO2
- 2 émetteurs TX TOH4 433
---------------------------------------------
Moteur ABLE LN LARGE 6000 24 : la solution puissante pour les grands portails battants
Le ABLE LN LARGE 6000 24 est un vérin électromécanique 24 V conçu pour automatiser les portails battants résidentiels, collectifs et industriels de grandes dimensions. Grâce à sa course de 540 mm, sa poussée maximale de 2 400 N et sa capacité à motoriser des vantaux pouvant atteindre 6 mètres de longueur, il répond parfaitement aux installations exigeantes nécessitant puissance, fiabilité et précision.
Alimenté en 24 V continu, ce moteur offre un fonctionnement fluide ainsi qu'une compatibilité avec les dispositifs de sécurité modernes (photocellules, barres palpeuses, sélecteur à clé, feu clignotant, alimentation solaire selon la centrale utilisée). Il constitue une excellente solution pour les professionnels souhaitant équiper des portails lourds tout en bénéficiant des avantages de la technologie basse tension.
Le moteur ABLE LN LARGE 6000 24 est destiné aux installations réalisées conformément aux prescriptions du fabricant et aux normes européennes en vigueur.
----------------------------------------------
Les points forts du moteur ABLE LN LARGE 6000 24
Idéal pour les portails de très grande taille
Contrairement aux motorisations classiques destinées aux portails résidentiels, le LN LARGE 6000 24 est capable d'automatiser des vantaux jusqu'à 6 mètres de longueur, sous réserve du respect des limites de poids définies par le fabricant.
Cette grande amplitude permet son installation sur :
- portails résidentiels haut de gamme
- portails collectifs
- accès industriels
- grandes propriétés
- exploitations agricoles
Alimentation 24 V : sécurité et confort
L'alimentation en 24 V DC présente plusieurs avantages :
- fonctionnement plus silencieux
- meilleure maîtrise des efforts
- sécurité accrue
- possibilité d'utilisation intensive (jusqu'à 32 cycles par heure)
- compatibilité avec les systèmes d'alimentation de secours selon la centrale utilisée.
Vérin puissant
Le moteur développe une force maximale de 2 400 N, permettant d'actionner des portails lourds avec régularité.
Sa cinématique est étudiée pour assurer :
- un mouvement fluide,
- un démarrage progressif selon la logique de commande,
- une excellente stabilité du portail.
Déverrouillage manuel intégré
En cas de coupure électrique, le moteur peut être déverrouillé à l'aide de la clé fournie afin de permettre l'ouverture manuelle du portail.
Cette fonction est particulièrement utile pour garantir l'accès au site même en cas d'absence d'alimentation.
--------------------------------------------------
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Modèle |
ABLE LN LARGE 6000 24 |
|
Technologie |
Vérin électromécanique |
|
Alimentation |
24 V DC |
|
Longueur maximale du vantail |
6 m |
|
Poids maximal du vantail |
jusqu'à 750 kg (selon longueur du vantail) |
|
Course maximale |
540 mm |
|
Force maximale |
2 400 N |
|
Vitesse à vide |
0,016 m/s |
|
Vitesse en charge |
0,012 m/s |
|
Temps d'ouverture (90°) |
28 secondes |
|
Puissance absorbée |
170 W |
|
Intensité nominale |
7 A |
|
Température de fonctionnement |
-20 °C à +55 °C |
|
Indice de protection |
IP44 |
|
Cycles de fonctionnement |
32 cycles/heure |
|
Poids du moteur |
9 kg |
Toutes ces caractéristiques proviennent de la documentation technique du fabricant.
------------------------------------------------------
Compatibilité
Le moteur ABLE LN LARGE 6000 24 est destiné à automatiser :
- les portails battants résidentiels,
- les portails collectifs,
- les portails industriels.
Il doit être utilisé avec une centrale de commande compatible 24 V.
----------------------------------------------------
Installation
Le LN LARGE 6000 24 est fourni avec :
- le motoréducteur,
- les équerres de fixation avant et arrière,
- la visserie de montage,
- la clé de déverrouillage manuel.
Le constructeur fournit également un tableau précis des cotes de fixation (A, B, E) afin d'obtenir l'angle d'ouverture souhaité (90°, 100°, 105° ou 110°). Le respect de ces dimensions est indispensable pour garantir un fonctionnement optimal et éviter les efforts mécaniques excessifs.
----------------------------------------------------
Pourquoi choisir le moteur ABLE LN LARGE 6000 24 ?
Le LN LARGE 6000 24 constitue une excellente solution lorsque le portail dépasse les capacités des motorisations classiques.
Ses principaux avantages sont :
- grande puissance
- fonctionnement basse tension 24 V
- idéal pour les portails jusqu'à 6 m
- vérin robuste
- installation professionnelle
- nombreuses possibilités d'accessoires
- déverrouillage manuel intégré
- utilisation intensive
- conception adaptée aux environnements résidentiels comme industriels
-----------------------------------------------------
Conseils Automatismes.net
Chez Automatismes.net, nous sélectionnons des motorisations reconnues pour leur robustesse et leur longévité.
Le moteur ABLE LN LARGE 6000 24 est particulièrement recommandé pour les installateurs recherchant une motorisation fiable pour les grands portails battants. Avant toute installation, il est indispensable de vérifier les dimensions du portail, son poids, les cotes de fixation disponibles sur les piliers ainsi que la compatibilité avec la centrale de commande afin d'obtenir les meilleures performances.
-----------------------------------------------------
FAQ – Questions fréquentes
Quelle est la longueur maximale du portail compatible ?
Le LN LARGE 6000 24 peut automatiser des vantaux jusqu'à 6 mètres, sous réserve du respect des limites de poids définies par le fabricant.
Quel est le poids maximal supporté ?
Le moteur est prévu pour des vantaux pouvant atteindre 750 kg, la charge admissible variant selon la longueur du portail conformément au graphique d'utilisation fourni par le constructeur.
Le moteur fonctionne-t-il en 24 V ?
Oui. Il fonctionne exclusivement en 24 V courant continu (DC).
Peut-on ouvrir le portail en cas de panne de courant ?
Oui. Le moteur dispose d'un système de déverrouillage manuel à clé permettant d'ouvrir le portail sans alimentation électrique.
Peut-il être utilisé sur un portail collectif ou industriel ?
Oui. Le fabricant indique que ce modèle est conçu aussi bien pour des applications résidentielles, collectives qu'industrielles, dans le respect des conditions d'installation prévues.
Le moteur est-il protégé contre les intempéries ?
Oui. Son indice de protection IP44 le protège contre les projections d'eau et les corps solides de plus de 1 mm, ce qui le rend adapté à une installation en extérieur.
