Notice ventouse PROEM en saillie

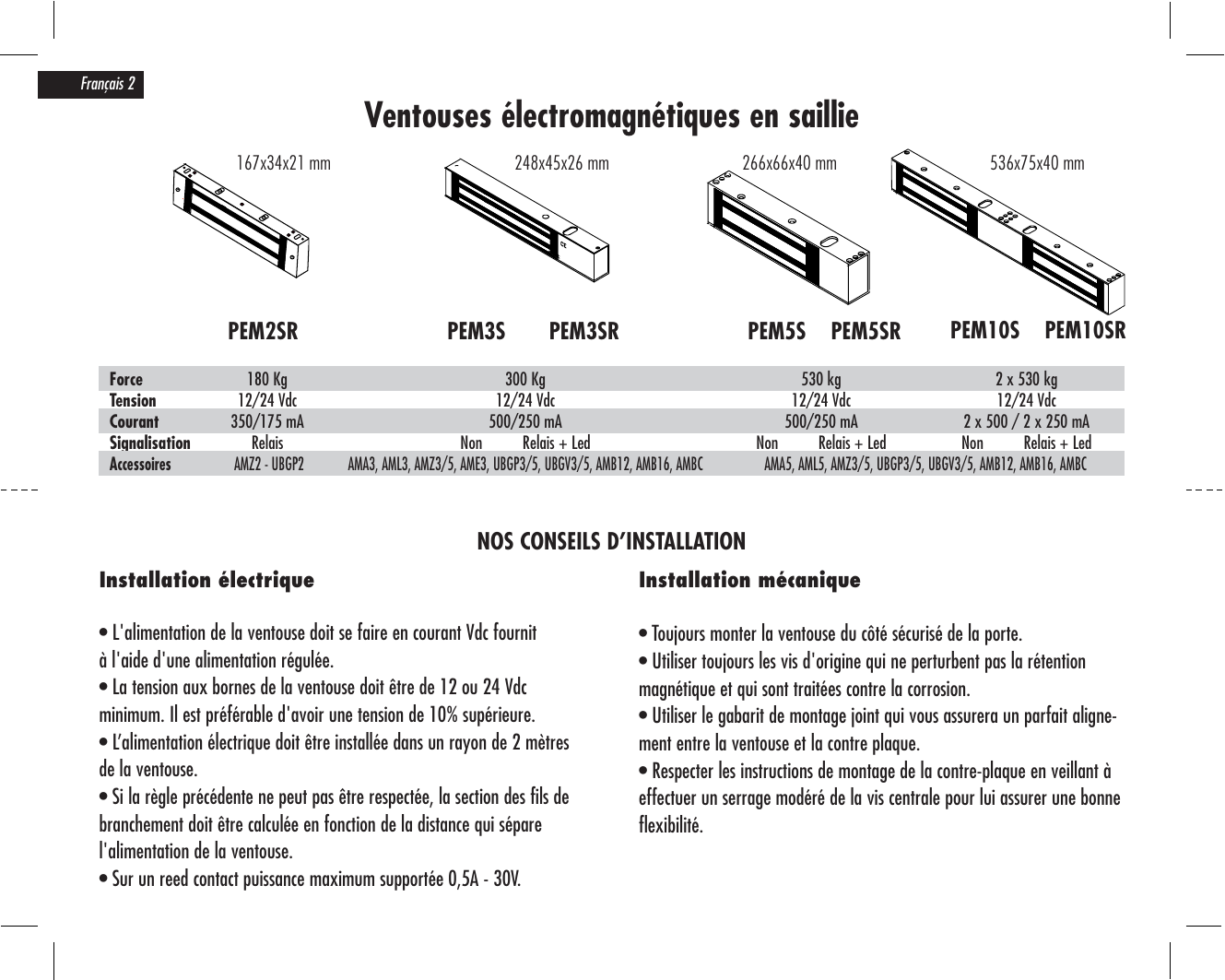

Ventouses électromagnétiques en saillie

Caractéristiques techniques des ventouses en saillie

Référence	PEM2SR	PEM3S / PEM3SR	PEM5S / PEM5SR	PEM10S / PEM10SR
Dimensions	167 x 34 x 21 mm	248 x 45 x 26 mm	266 x 66 x 40 mm	536 x 75 x 40 mm
Force	180 Kg	300 Kg	530 kg	2 x 530 kg
Tension	12/24 Vdc	12/24 Vdc	12/24 Vdc	12/24 Vdc
Courant	350/175 mA	500/250 mA	500/250 mA	2 x 500 / 2 x 250 mA
Signalisation	Relais	Non / Relais + Led	Non / Relais + Led	Non / Relais + Led
Accessoires	AMZ2 - UBGP2	AMA3, AML3, AMZ3/5, AME3, UBGP3/5, UBGV3/5, AMB12, AMB16, AMBC	AMA5, AML5, AMZ3/5, UBGP3/5, UBGV3/5, AMB12, AMB16, AMBC	AMA5, AML5, AMZ3/5, UBGP3/5, UBGV3/5, AMB12, AMB16, AMBC

Nos conseils d'installation

Installation électrique

• L'alimentation de la ventouse doit se faire en courant Vdc fourni à l'aide d'une alimentation régulée.
• La tension aux bornes de la ventouse doit être de 12 ou 24 Vdc minimum. Il est préférable d'avoir une tension de 10% supérieure.
• L'alimentation électrique doit être installée dans un rayon de 2 mètres de la ventouse.
• Si la règle précédente ne peut pas être respectée, la section des fils de branchement doit être calculée en fonction de la distance qui sépare l'alimentation de la ventouse.
• Sur un reed contact, puissance maximum supportée 0,5A - 30V.

Installation mécanique

• Toujours monter la ventouse du côté sécurisé de la porte.
• Utiliser toujours les vis d'origine qui ne perturbent pas la rétention magnétique et qui sont traitées contre la corrosion.
• Utiliser le gabarit de montage joint qui vous assurera un parfait alignement entre la ventouse et la contre-plaque.
• Respecter les instructions de montage de la contre-plaque en veillant à effectuer un serrage modéré de la vis centrale pour lui assurer une bonne flexibilité.

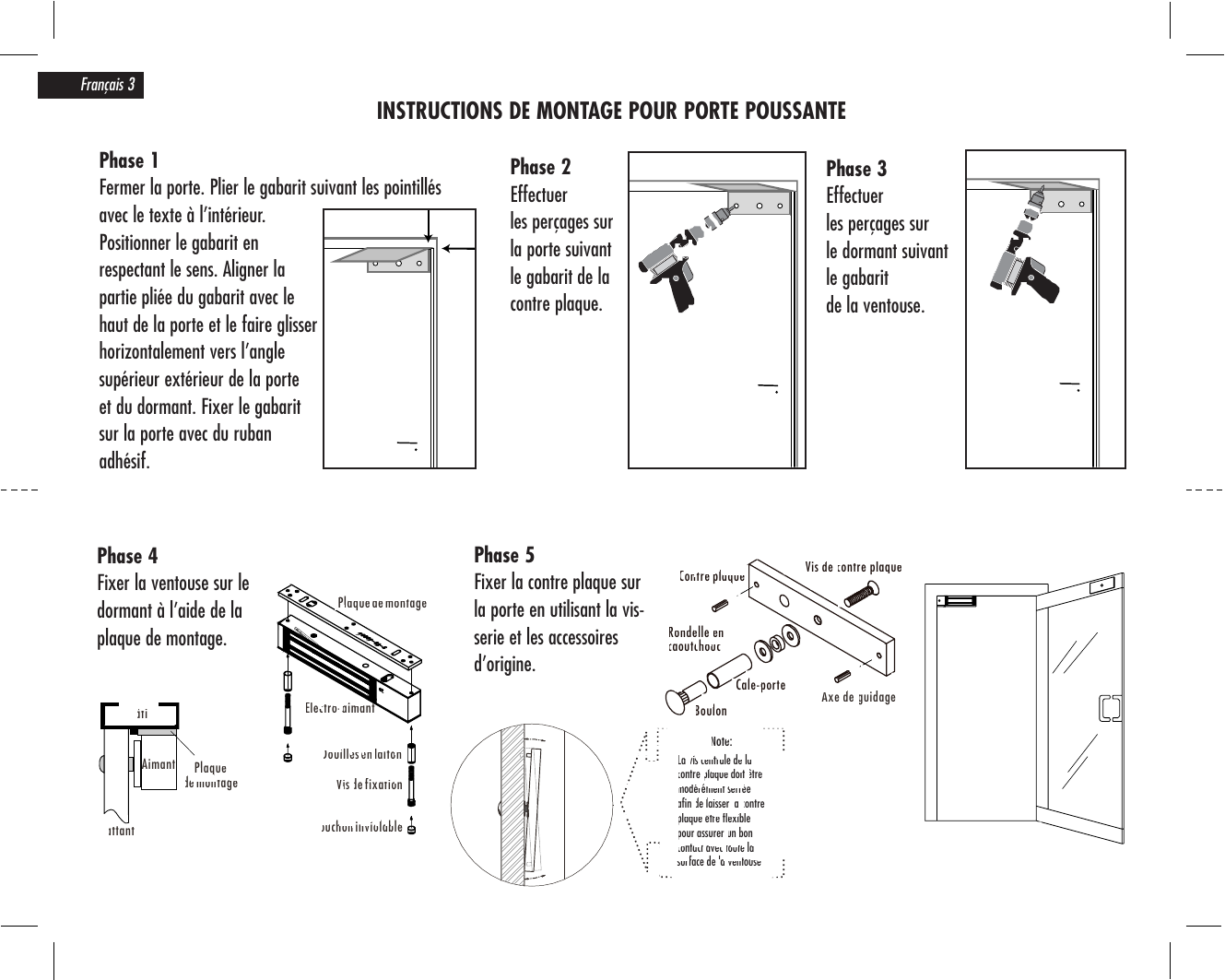

Instructions de montage pour porte poussante

Phase 1

Fermer la porte. Plier le gabarit suivant les pointillés avec le texte à l'intérieur. Positionner le gabarit en respectant le sens. Aligner la partie pliée du gabarit avec le haut de la porte et le faire glisser horizontalement vers l'angle supérieur extérieur de la porte et du dormant. Fixer le gabarit sur la porte avec du ruban adhésif.

Phase 2

Effectuer les perçages sur la porte suivant le gabarit de la contre-plaque.

Phase 3

Effectuer les perçages sur le dormant suivant le gabarit de la ventouse.

Phase 4

Fixer la ventouse sur le dormant à l'aide de la plaque de montage.

Éléments : bâti, aimant, battant, plaque de montage, électro-aimant, douilles en laiton, vis de fixation, bouchon inviolable.

Phase 5

Fixer la contre-plaque sur la porte en utilisant la visserie et les accessoires d'origine.

Éléments : contre-plaque, vis de contre-plaque, rondelle en caoutchouc, cale-porte, boulon, axe de guidage.

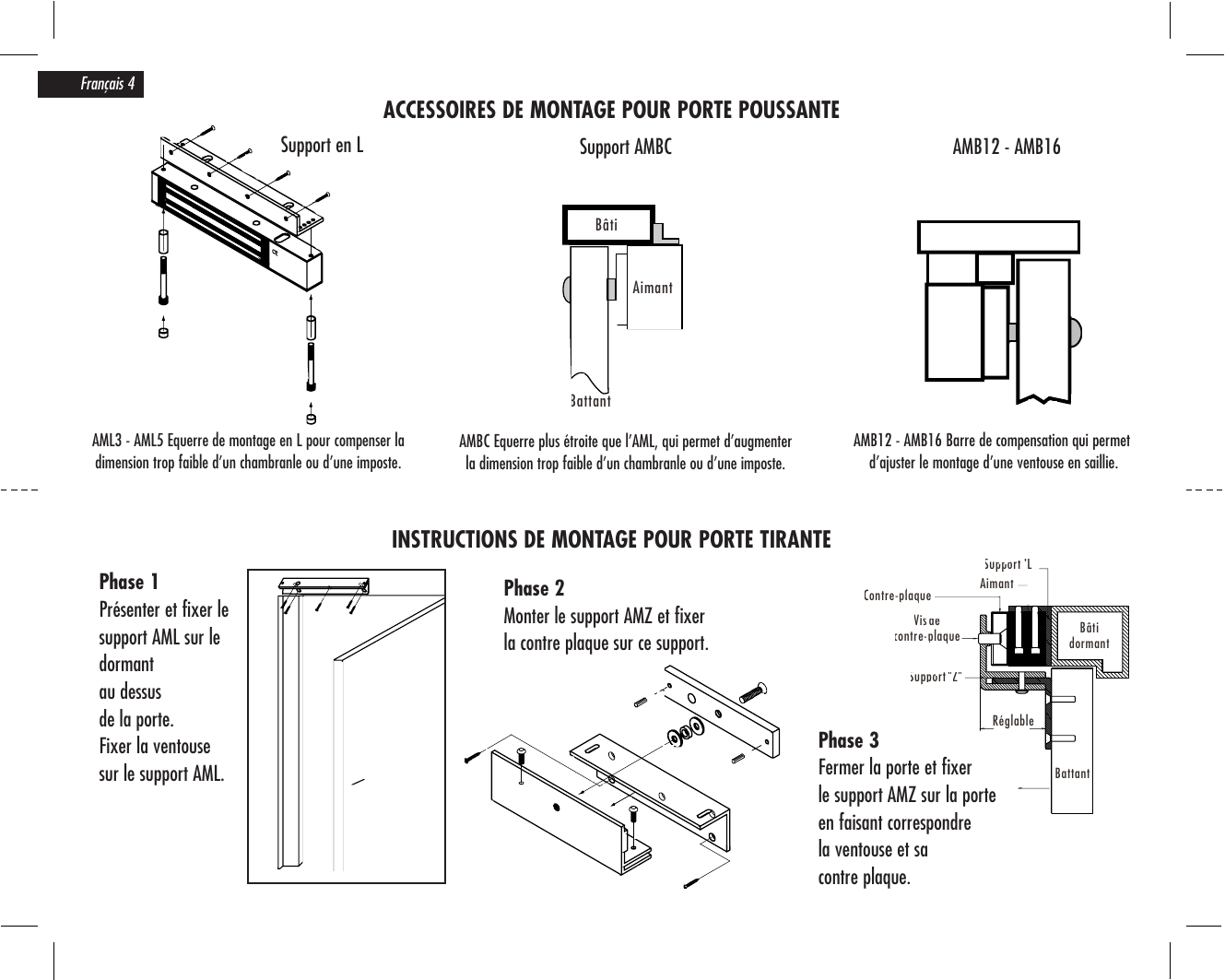

Accessoires de montage pour porte poussante

• AML3 - AML5 : équerre de montage en L pour compenser la dimension trop faible d'un chambranle ou d'une imposte.
• AMBC : équerre plus étroite que l'AML, qui permet d'augmenter la dimension trop faible d'un chambranle ou d'une imposte.
• AMB12 - AMB16 : barre de compensation qui permet d'ajuster le montage d'une ventouse en saillie.

Instructions de montage pour porte tirante

Phase 1

Présenter et fixer le support AML sur le dormant au-dessus de la porte. Fixer la ventouse sur le support AML.

Phase 2

Monter le support AMZ et fixer la contre-plaque sur ce support.

Phase 3

Fermer la porte et fixer le support AMZ sur la porte en faisant correspondre la ventouse et sa contre-plaque.

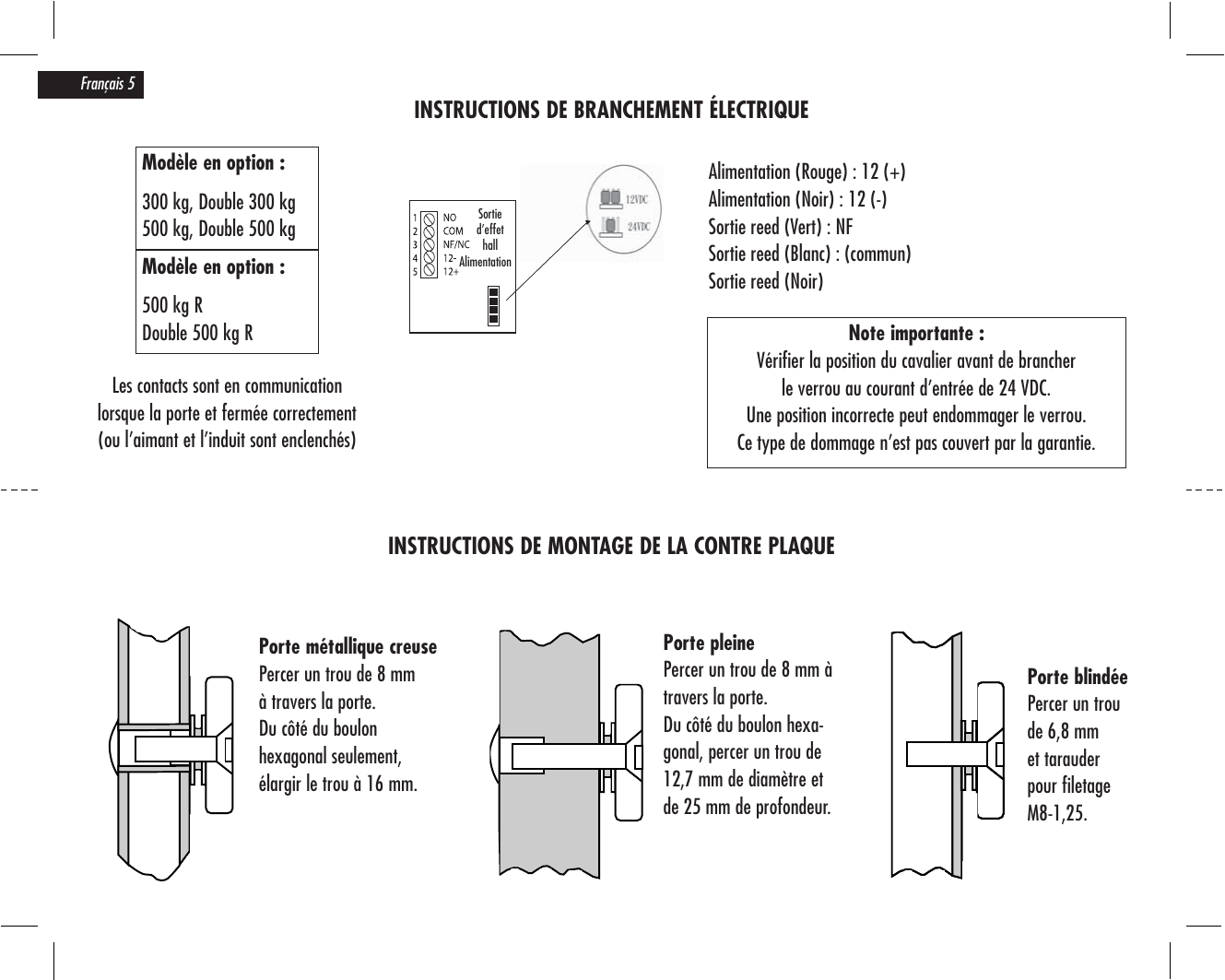

Instructions de branchement électrique

Modèle en option : 300 kg, Double 300 kg, 500 kg, Double 500 kg.

Modèle en option : 500 kg R, Double 500 kg R.

Les contacts sont en communication lorsque la porte est fermée correctement (ou l'aimant et l'induit sont enclenchés).

Repérage des bornes et fils

Bornier et code couleur des fils

N°	Borne	Fonction
1	NO	Sortie d'effet hall
2	COM
3	NF/NC
4	12-	Alimentation
5	12+

• Alimentation (Rouge) : 12 (+)
• Alimentation (Noir) : 12 (-)
• Sortie reed (Vert) : NF
• Sortie reed (Blanc) : (commun)
• Sortie reed (Noir)

Instructions de montage de la contre-plaque

Porte métallique creuse

Percer un trou de 8 mm à travers la porte. Du côté du boulon hexagonal seulement, élargir le trou à 16 mm.

Porte pleine

Percer un trou de 8 mm à travers la porte. Du côté du boulon hexagonal, percer un trou de 12,7 mm de diamètre et de 25 mm de profondeur.

Porte blindée

Percer un trou de 6,8 mm et tarauder pour filetage M8-1,25.

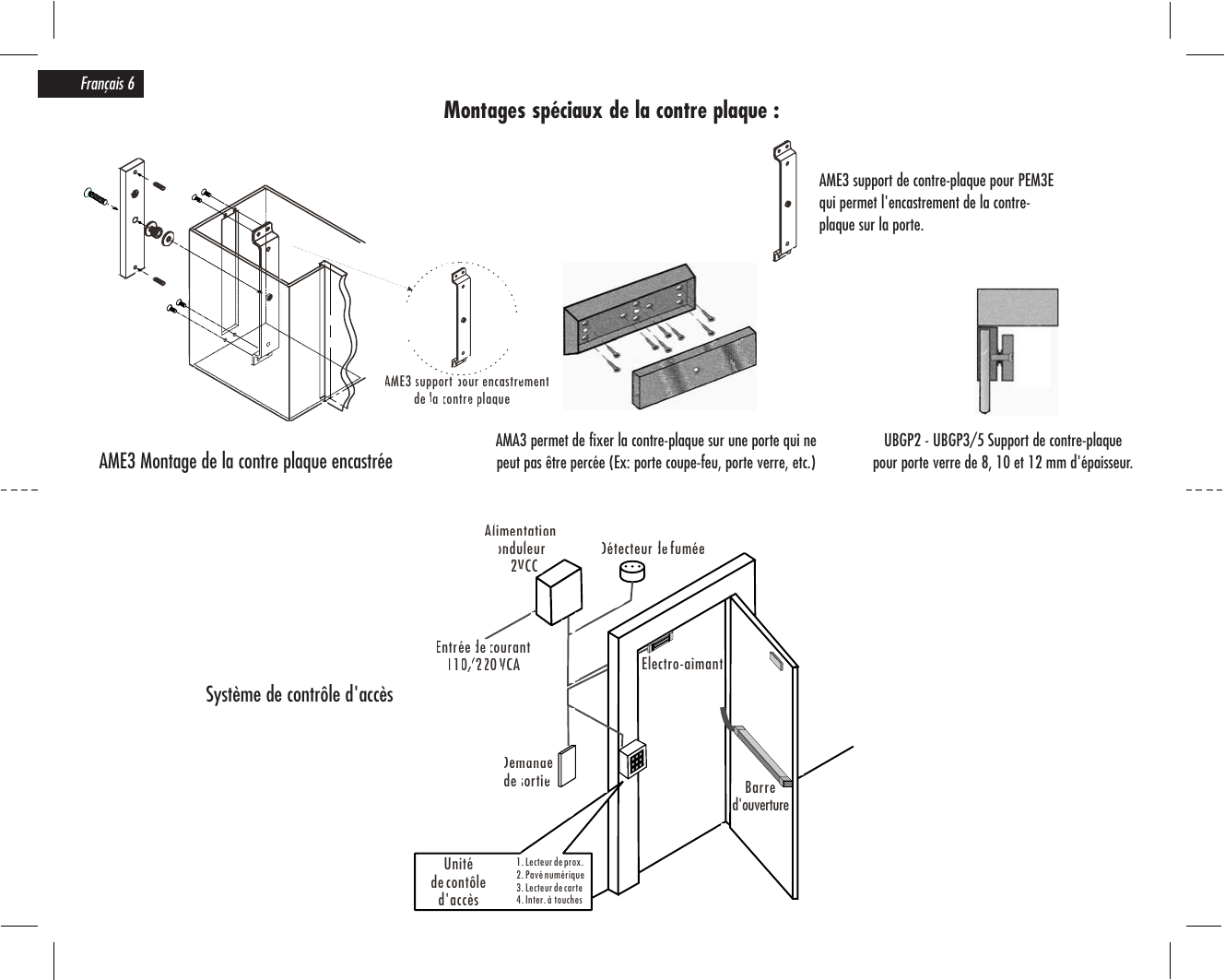

Montages spéciaux de la contre-plaque

• AME3 : montage de la contre-plaque encastrée — support de contre-plaque pour PEM3E qui permet l'encastrement de la contre-plaque sur la porte.
• AMA3 : permet de fixer la contre-plaque sur une porte qui ne peut pas être percée (Ex : porte coupe-feu, porte verre, etc.).
• UBGP2 - UBGP3/5 : support de contre-plaque pour porte verre de 8, 10 et 12 mm d'épaisseur.

Système de contrôle d'accès

Exemple d'installation comprenant :

• Alimentation onduleur 12 VCC
• Entrée de courant 110/220 VCA
• Détecteur de fumée
• Électro-aimant
• Barre d'ouverture
• Demande de sortie
• Unité de contrôle d'accès :
  1. Lecteur de proximité
  2. Pavé numérique
  3. Lecteur de carte
  4. Interrupteur à touches

Dépannage

Guide de dépannage

Problème	Cause possible	Solution
Verrouillage de porte impossible	La ventouse magnétique ne reçoit pas de courant Vdc	Vérifier que les fils sont raccordés solidement et aux bonnes bornes. Vérifier que le courant est établi et qu'il fonctionne correctement. Vérifier que la ventouse magnétique est reliée correctement au circuit.
Force de maintien réduite	La ventouse magnétique et la contre-plaque ne correspondent pas bien	Vérifier que la contre-plaque est montée flexible, avec un serrage modéré de la vis centrale. S'assurer que l'aimant et la contre-plaque sont alignés correctement pour correspondre. Vérifier que les surfaces de contact sont exemptes de salissures et de rouille.
	Tension basse ou réglage de tension incorrect	S'assurer que la ventouse est bien alimentée par la tension correcte. S'assurer que la ventouse est réglée sur la bonne tension.
Commutateur Reed HS	Réglage de tension de la diode secondaire	Supprimer les diodes installées à travers la ventouse pour supprimer les « pointes ». (La ventouse est équipée d'un varistor d'oxyde métallique pour empêcher l'EMF).
	Le commutateur Reed de la ventouse et la contre-plaque ne sont pas bien alignés	Vérifier l'installation de la ventouse et de la contre-plaque avec le gabarit fourni.

Pour tous autres problèmes, contactez votre revendeur.

Nos conseils d'entretien

À faire

• Nettoyer la surface de la ventouse et de la contre-plaque avec un chiffon doux légèrement huilé.

À ne pas faire
