Notice V2 PD18

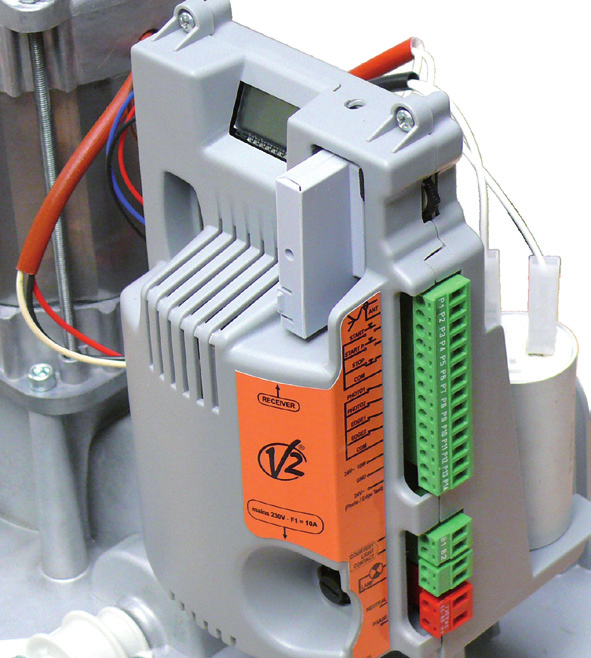

Armoire de commande digitale PD18

Étapes de mise en service rapide

Après avoir assemblé et raccordé tous les composants de l'automatisme :

1. Mettre l'installation sous tension
2. Choisir le sens de fonctionnement du portail (paramètre « dir » dans menu -PrG réglé pour une ouverture à droite par défaut)
3. Activer les entrées de sécurité utilisées en programmation dans le menu -PrG. (Par défaut, seule l'entrée cellule Fot2 est activée. Elle provoque l'arrêt du portail en ouverture et sa réinversion si la cellule est activée pendant la fermeture.)
4. Effectuer la procédure d'apprentissage (voir menu APP page 18)
5. Programmer les émetteurs sur le récepteur MR1 (voir page 22)
6. Effectuer les essais et peaufiner les réglages.

Caractéristiques techniques de l'armoire de commande

Alimentation générale	230 Vac +/- 10 % 50 Hz
Puissance moteur	800 W
Puissance feu orange	230 V - 40 W maxi
Température de fonctionnement	-10 / +55 °C
Fusible de protection F1	10 A

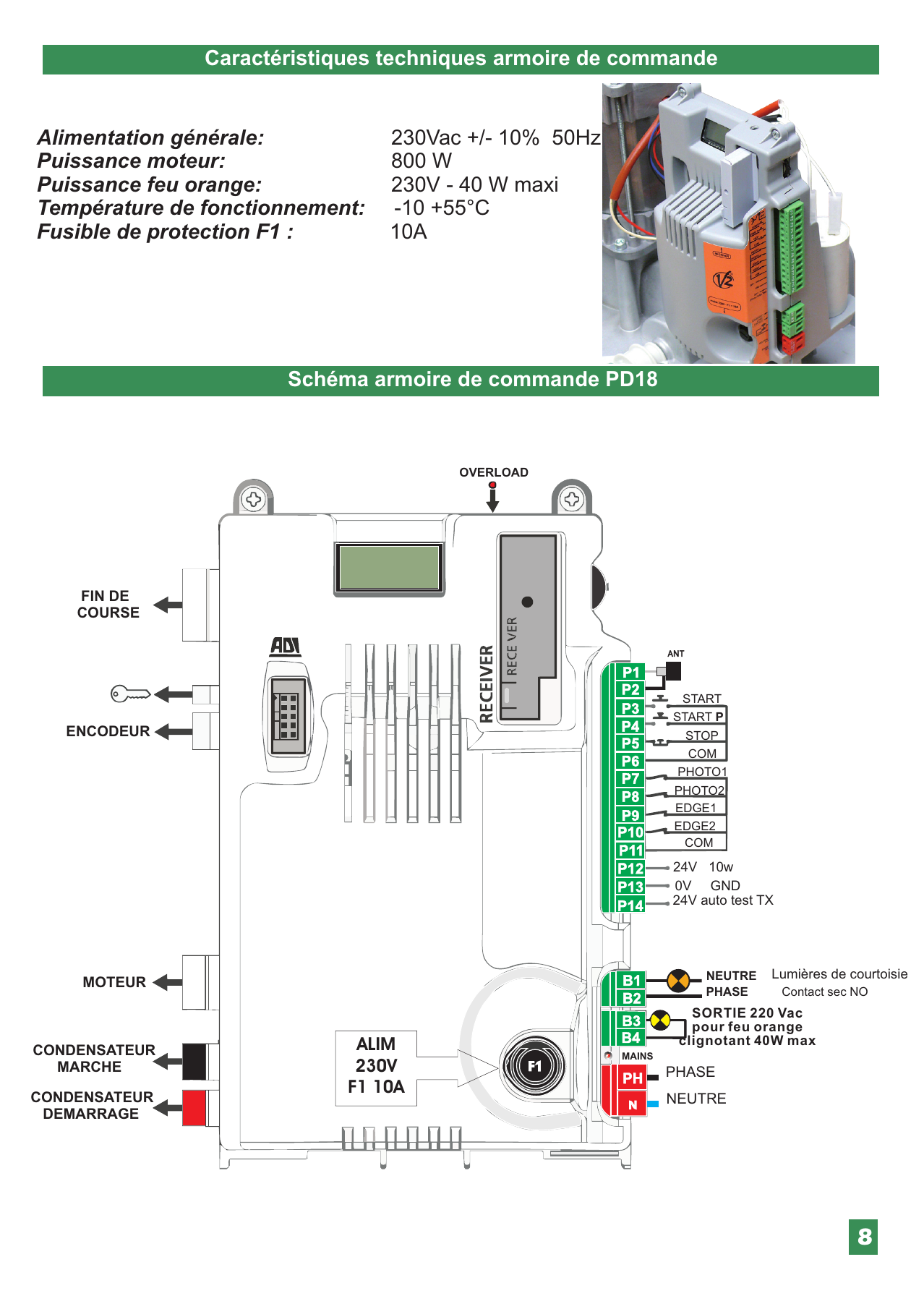

Schéma de l'armoire de commande PD18

Désignation des bornes

Borne	Désignation
P1	ANT (antenne)
P2	START
P3	START P
P4	STOP
P5	COM
P6	PHOTO1
P7	PHOTO2
P8	EDGE1
P9	EDGE2
P10	COM
P11	—
P12	24V 10w
P13	0V GND
P14	24V auto test TX
B1 / B2	Lumières de courtoisie — Contact sec NO (Neutre / Phase)
B3 / B4	Sortie 220 Vac pour feu orange clignotant 40 W max
PH / N	Alimentation 230V — Phase / Neutre (MAINS)

Autres connexions : Fin de course, Encodeur, Moteur, Condensateur de marche, Condensateur de démarrage, Alimentation 230V (F1 10A), voyant OVERLOAD.

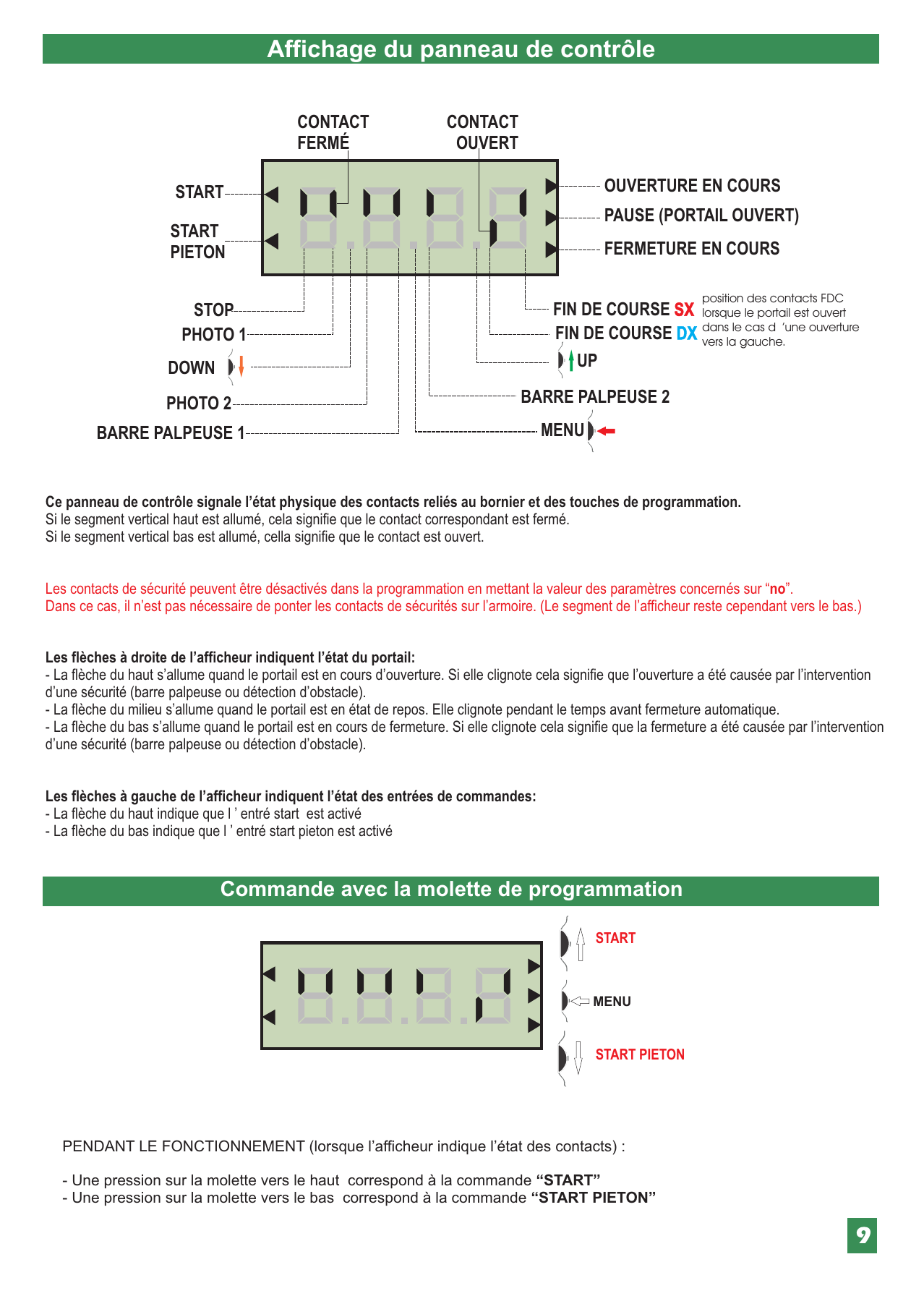

Affichage du panneau de contrôle

Ce panneau de contrôle signale l'état physique des contacts reliés au bornier et des touches de programmation.

• Si le segment vertical haut est allumé, cela signifie que le contact correspondant est fermé.
• Si le segment vertical bas est allumé, cela signifie que le contact est ouvert.

Fin de course SX / DX : position des contacts FDC lorsque le portail est ouvert dans le cas d'une ouverture vers la gauche.

Flèches à droite de l'afficheur — état du portail

• La flèche du haut s'allume quand le portail est en cours d'ouverture. Si elle clignote, cela signifie que l'ouverture a été causée par l'intervention d'une sécurité (barre palpeuse ou détection d'obstacle).
• La flèche du milieu s'allume quand le portail est en état de repos. Elle clignote pendant le temps avant fermeture automatique.
• La flèche du bas s'allume quand le portail est en cours de fermeture. Si elle clignote, cela signifie que la fermeture a été causée par l'intervention d'une sécurité (barre palpeuse ou détection d'obstacle).

Flèches à gauche de l'afficheur — état des entrées de commandes

• La flèche du haut indique que l'entrée start est activée.
• La flèche du bas indique que l'entrée start piéton est activée.

Commande avec la molette de programmation

Pendant le fonctionnement (lorsque l'afficheur indique l'état des contacts) :

• Une pression sur la molette vers le haut correspond à la commande « START ».
• Une pression sur la molette vers le bas correspond à la commande « START PIÉTON ».

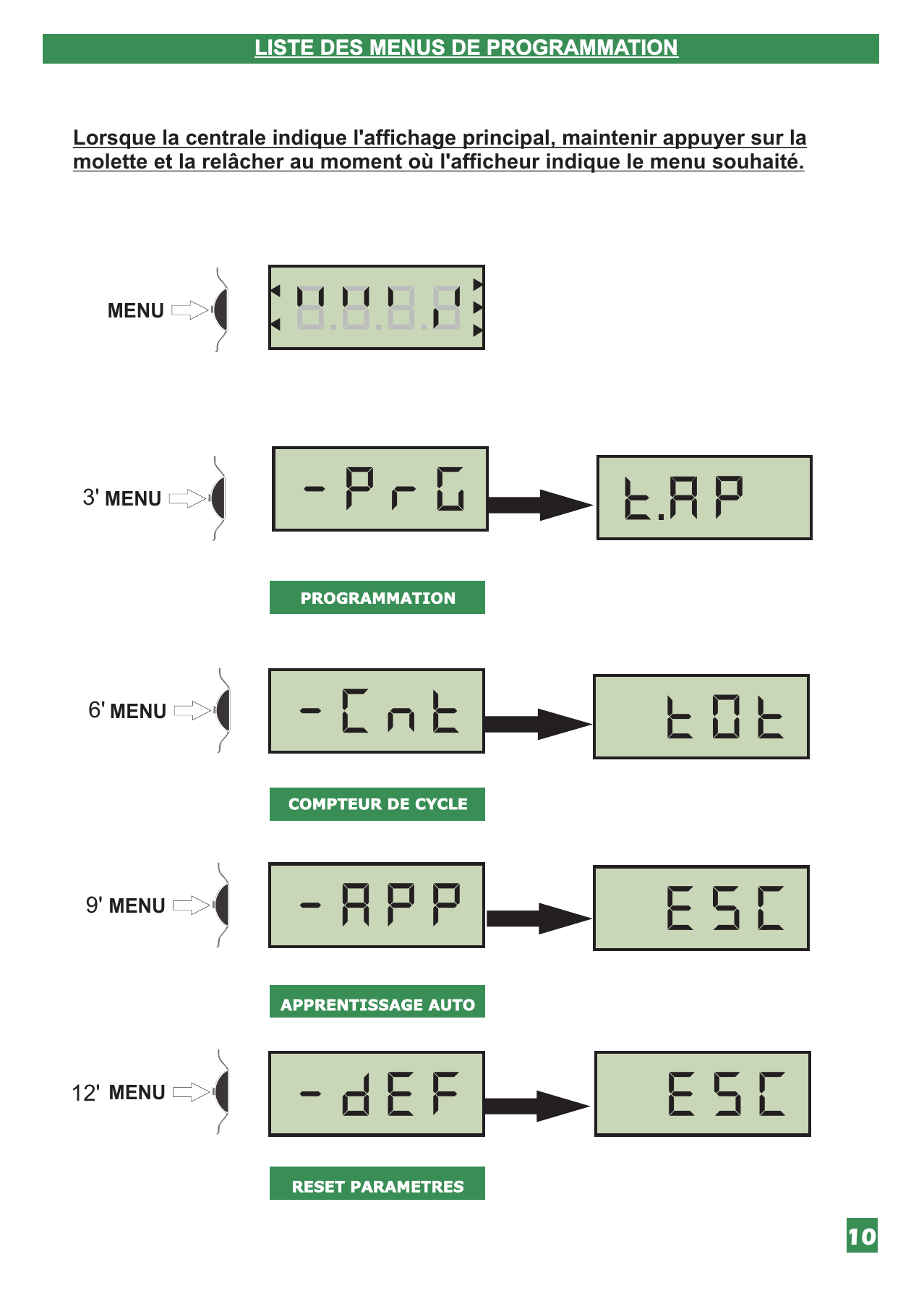

Liste des menus de programmation

Lorsque la centrale indique l'affichage principal, maintenir appuyée la molette et la relâcher au moment où l'afficheur indique le menu souhaité.

Délai	Affichage	Menu
3'	-PrG (t.AP)	Programmation
6'	-Cnt (tot)	Compteur de cycle
9'	-APP (ESC)	Apprentissage auto
12'	-dEF (ESC)	Reset paramètres

Modification des paramètres

1. Pour entrer en programmation, maintenir appuyée la molette MENU jusqu'à ce que l'afficheur indique -PrG.
2. Relâcher la molette. L'afficheur indique le premier paramètre tAP.
3. Si vous voulez modifier ce paramètre, appuyer sur la molette : l'afficheur indique la valeur du paramètre.
4. Régler cette valeur avec la molette.
5. Valider en appuyant sur la molette.
6. Pour passer au paramètre suivant, incliner la molette vers le bas.
7. Programmer tous les paramètres de cette façon.
8. Une fois tous les réglages effectués, aller jusqu'au paramètre FinE et choisir Si pour enregistrer toutes les modifications et sortir de programmation.

Tableau des fonctions paramétrables

N°	Fonction	Données	Description	Param. défaut
2	t.AP	0.0" ÷ 2.0'	Temps d'ouverture	22,5"
3	t.APP	0.0" ÷ t.AP	Temps d'ouverture partielle	6,0"
4	t.Ch	0.0" ÷ 2.0'	Temps de fermeture	23,5"
5	t.ChP	0.0" ÷ t.Ch	Temps de fermeture partielle	7,0"
6	t.PrE	0.5" ÷ 2.0' / no	Temps de préavis du feu orange (no = préavis désactivé)	1,0"
7	dir *	dx / sx	Direction d'ouverture du portail (vue intérieur) : dx = ouvre vers la droite, sx = ouvre vers la gauche	dx
8	Pot	30 ÷ 100 %	Puissance moteur	80
9	SPUn *	no/si	Démarrage rapide	si
10	rAM *	0 ÷ 6	Rampe de démarrage	4
11	FrEn *	0 ÷ 10	Fonction frein	0
12	SENs *	0,0A ÷ 9,9A	Activation du détecteur d'obstacle	0,0A
13	t.raL *	0,5" ÷ t.AP / no	Temps de ralentissement (no = ralentissement désactivé)	2,0"
14	St.AP	no / ChiU / PAUS	Commande « START » pendant l'ouverture : no = inactive (interdit si pas fermeture auto), ChiU = ferme le portail, PAUS = arrête le portail	PAUS
15	St.Ch	Stop / APEr	Commande « START » pendant la fermeture : Stop = arrête le portail, APEr = réouverture	StoP
16	St.PA	no / ChiU	Commande pendant la pause (portail non fermé) : no = inactive (interdit si pas fermeture auto), ChiU = ferme le portail	ChiU
17	SPAP	no / ChiU / PAUS	Commande ouverture piéton pendant l'ouverture piéton : no = inactive, ChiU = le portail se referme, PAUS = le portail entre en pause	PAUS
18	Ch.AU *	no / 0.5" ÷ 20'	Fermeture automatique : no = désactive le fonctionnement auto, sinon refermeture après le temps préréglé	no
19	Ch.tr *	no / 0.5" ÷ 20'	Fermeture après le passage : no = désactivée, sinon refermeture après le temps préréglé	no
20	PA.tr *	no / si	En mode auto, fermeture immédiate après le passage devant cellule : no = désactivée, si = refermeture après la durée réglée en Ch.tr	no
21	LUCI *	t.LUC / no / CICL	Lumière de courtoisie : t.LUC = fonctionnement temporisé (0 s à 20 min), no = désactivée, CICL = allumée pendant toute la durée du cycle	1'00
22	AUS *	tiM / biSt / Mon	Canal auxiliaire : tiM = temporisé (0 s à 20 min), biSt = bistable, Mon = monostable	1'00
23	LP.PA	no/si	Clignotant en pause	no
24	Strt *	StAn / no / AP.CH / PrES / oroL	Mode de fonctionnement des entrées de commande : StAn = standard, no = entrées inactives, AP.CH = commandes ouverture et fermeture séparées, PrES = homme présent, oroL = fonctionnement avec horloge	StAn
25	StoP	no / invE / ProS	Fonctionnement de l'entrée STOP : no = désactivée, invE = arrête le portail puis START suivant en sens inverse, ProS = arrête le portail puis START suivant continue dans le sens initial	no
26	Fot 1 *	APCh / no	Fonctionnement entrée photocellule 1 : APCh = active en ouverture et fermeture, no = désactivé	no
27	Fot 2 *	CFCh / no / Ch	Fonctionnement entrée photocellule 2 : CFCh = active en fermeture et portail arrêté, no = désactivé, Ch = active uniquement en fermeture	CFCh
28	Ft.tE	no/si	Autotest des cellules	no
29	CoS1 *	no / AP / APCH	Entrée barre palpeuse 1 (fixe) : no = non activée, AP = activée uniquement en fermeture, APCH = activée en ouverture et fermeture	no
30	CoS2 *	no / Ch / APCH	Entrée barre palpeuse 2 (mobile) : no = non activée, Ch = activée uniquement en fermeture, APCH = activée en ouverture et fermeture	no
31	Co.tE *	no / Foto / rESi / W.L.	Autotest palpeur : no = désactivé, Foto = palpeur à cellule, rESi = palpeur résistif, W.L. = palpeur wireless	no
32	FC.En *	no/Si	Entrées des butées de fin de course	Si
33	En.Co *	no/Si	Entrée encodeur	no
34	S.EnC *	0 ÷ 7	Sensibilité de l'encodeur	0
35	ASM *	0,5" ÷ 1,0' / no	Temps de fonctionnement supplémentaire après inversion (no = désactivée)	1,0"
36	FinE *	no / Si	Fin de la programmation / Validation : no = retour en programmation, Si = sortie en mémorisant les paramètres	no

Pour explication des fonctions marquées *, se reporter aux index ci-dessous.

Index des fonctions paramétrables

7 — dir : Direction d'ouverture du portail

• dx : le portail s'ouvre vers la droite vue de l'intérieur.
• sx : le portail s'ouvre vers la gauche vue de l'intérieur.

Inutile d'inverser les fins de course (rappel : aimant rouge à gauche et aimant bleu à droite).

9 — SPUn : Démarrage pleine puissance

Fonction qui permet le démarrage du moteur à 100 % de puissance pendant les deux premières secondes. La puissance revient ensuite au couple réglé en POT.

10 — rAM : Rampe d'accélération au démarrage

Au début du mouvement, la puissance des moteurs est augmentée graduellement, jusqu'à atteindre la valeur introduite en Pot1 ou 100 % si le démarrage pleine puissance est activé. Plus la valeur introduite est haute, plus la durée de la rampe d'accélération est longue.

11 — FrEn : Fonction Frein

• 0 : la fonction est désactivée.
• 1-10 : la fonction frein est active, la puissance est proportionnelle à la valeur donnée.

Suite à l'intervention d'une sécurité, du capteur d'obstacles ou du stop, la fonction frein est à pleine puissance (ne prend pas en compte la valeur comprise entre 1-10) sauf si la fonction est désactivée.

12 — SEnS : Sensibilité du capteur d'obstacles

Ce menu permet le réglage de la sensibilité du capteur d'obstacles, de 0 à 9,9 A. Si la valeur 0 a été choisie, la détection d'obstacle est désactivée.

Lors de l'apprentissage, la centrale règle automatiquement le capteur sur le meilleur niveau selon la puissance du moteur. Si vous considérez que l'intervention de la sécurité n'est pas assez rapide, vous pouvez augmenter légèrement le niveau de sensibilité (plus le chiffre est bas, plus le niveau de sensibilité est élevé). Si le portail s'arrête même en absence d'obstacle, diminuer légèrement le niveau de sensibilité en montant la valeur.

En cas de détection d'un obstacle, l'armoire de commande inverse le sens de fonctionnement du moteur pendant 2 secondes puis arrête le cycle.

Si la fermeture automatique est activée et qu'une détection d'obstacle intervient lors de la fermeture, l'armoire de commande inverse le sens de fonctionnement pendant 2 secondes puis repart en fermeture après le temps de pause réglé en Ch.AU. Dans ce cas, si lors d'une même fermeture il y a 4 détections d'obstacle, l'armoire de commande arrête le cycle.

13 — t.raL : Temps de ralentissement

Ce menu permet de régler la durée de la course effectuée à vitesse réduite en fin de cycle.

18 — Ch.AU : Fermeture automatique

• No : fonction inactive.
• Ch.AU : refermeture automatique. Appuyer sur MENU afin de régler la valeur du temps de pause avant refermeture (de 0,5 s à 20 minutes).

19 — Ch.tr : Fermeture après passage

• No : pas de refermeture automatique (mode semi-automatique).
• Ch.tr : refermeture après passage. Appuyer sur MENU afin de régler la valeur du temps de pause avant refermeture après passage (de 0,5 s à 20 minutes).

En fonctionnement automatique, lorsqu'une sécurité est activée, le décompte du temps avant refermeture recommence à partir de la valeur rentrée de ce paramètre. Il permet d'avoir une refermeture plus rapide.

20 — PA.tr : En mode automatique, arrêt de l'ouverture après passage devant cellule

• No : fonction inactive.
• Si : si un véhicule passe devant les cellules alors que le portail est en cours d'ouverture, une fois la ou les cellules libérées, le portail arrête de s'ouvrir puis se referme après le temps de pause réglé en Ch.tr.

21 — LUCi : Lumière de courtoisie (contact B1-B2)

• t.LUC : le relais est activé à chaque réception d'une commande ; en choisissant cette option on entre dans un sous-menu qui permet de régler la durée de l'activation du relais de 0 s à 20 min (1 min par défaut).
• no : sortie inactive.
• CICL : le relais est activé à chaque mouvement du portail ; lorsque le portail s'arrête (ouvert ou fermé) le relais reste actif pour la durée introduite dans le sous-menu t.LUC.

Si on active LP.PA, le relais est activé même pendant la pause.

22 — AUS : Commande par radio de la lumière de courtoisie (B1-B2)

• tiM : une impulsion sur la télécommande active le relais pour la durée rentrée dans le paramètre t.LUC du menu 21 LUCi.
• Mon : le relais est activé pour toute la durée de la transmission par la télécommande.
• biST : le relais commute à chaque impulsion sur la télécommande.

NOTE : afin de commander la lumière de courtoisie avec l'émetteur, programmer le bouton choisi sur le canal 4 du récepteur embrochable MR1.

24 — St.rt : Mode de fonctionnement des entrées de commande

• StAn : fonctionnement standard, l'entrée Start provoque l'ouverture ou la fermeture totale et l'entrée Start.P provoque l'ouverture ou la fermeture partielle (piéton), suivant la configuration des menus relatifs.
• AP.CH : l'entrée START provoque uniquement l'ouverture et l'entrée START.P provoque uniquement la fermeture.
• PrES : fonctionnement « homme mort ». Le maintien de la commande START provoque l'ouverture forcée, le maintien de la commande START.P provoque la fermeture forcée. Les sécurités sont quand même actives.
• oroL : fonctionnement avec contact horloge. Afin de maintenir le portail ouvert à certaines heures de la journée, activer la refermeture automatique et raccorder le contact d'une horloge programmable sur l'entrée START ou START.P. Le portail restera ouvert pendant toute la durée où le contact de l'horloge sera fermé.

26 — Fot 1 : Fonctionnement de l'entrée photocellule 1

• No : désactivée.
• APCh : activée en fermeture et en ouverture. L'entrée Foto1 arrête le mouvement du portail ; une fois que la cellule n'est plus occultée, le portail part en ouverture. Lorsque le portail est à l'arrêt, l'entrée Foto1 empêche toute commande d'ouverture.

27 — Fot 2 : Fonctionnement de l'entrée photocellule 2

• No : désactivée.
• CFCh : l'entrée cellule 2 provoque l'inversion de sens pendant la fermeture et empêche la commande d'ouverture lorsque le portail est à l'arrêt.
• Ch : l'entrée cellule 2 est active uniquement en fermeture et provoque l'inversion de sens.

32 — Ft.tE : Autotest des cellules

• No : pas d'autotest.
• Foto : au départ de chaque cycle, la PD18 coupe l'alimentation des cellules émettrices et vérifie que le contact des cellules réceptrices s'ouvre. Si à ce moment-là un contact d'une cellule reste fermé, la PD18 s'arrête. (Seules les entrées de sécurité activées en programmation sont testées.)

29 — Cos.1 : Entrée barre palpeuse N°1 (inversion 3 s pendant l'ouverture - Stop pendant la fermeture)

• No : l'entrée CoS1 est désactivée.
• Si : l'entrée barre palpeuse CoS1 est active en ouverture et en fermeture. En cas d'activation pendant l'ouverture, le portail partira en fermeture pendant 3 secondes puis le cycle sera arrêté. Son intervention pendant la fermeture provoque l'arrêt du cycle.

La commande suivant un arrêt provoqué par une détection d'obstacle ou par une barre palpeuse provoque le départ du portail dans le sens initial ou dans le sens inverse suivant le paramètre programmé dans la fonction STOP. Si la fonction STOP est désactivée, la commande provoque le départ dans le sens initial.

30 — Cos.2 : Entrée barre palpeuse N°2 (inversion 3 s pendant la fermeture - Stop pendant l'ouverture)

• No : l'entrée CoS2 est désactivée.
• Si : l'entrée barre palpeuse CoS2 est active en ouverture et en fermeture. En cas d'activation pendant la fermeture, le portail partira en ouverture pendant 3 secondes puis le cycle sera arrêté. Son intervention pendant l'ouverture provoque l'arrêt du cycle.

La commande suivant un arrêt provoqué par une détection d'obstacle ou par une barre palpeuse provoque le départ du portail dans le sens initial ou dans le sens inverse suivant le paramètre programmé dans la fonction STOP. Si la fonction STOP est désactivée, la commande provoque le départ dans le sens initial.

31 — Co.tE : Autotest palpeur

• no : fonction désactivée.
• Foto : autotest pour palpeur à cellule activé.
• rESI : autotest pour palpeur résistif activé.
• W.l. : autotest pour palpeur wireless activé.

32 — FC.En : Entrées fins de course

• no : fins de course désactivés (inutile de ponter les entrées).
• si : fins de course activés.

33 — EnCo : Entrée encodeur

• no : encodeur désactivé.
• si : encodeur activé.

34 — S.EnC : Sensibilité encodeur

Ce menu permet le réglage de la sensibilité du capteur de vitesse (0 sensibilité mini, 7 sensibilité maxi), qui n'est activé que si la fonction EnCo est activée. Si la vitesse du portail descend sous le seuil établi, cela signale un obstacle. Cela aura pour effet l'inversion du mouvement pour 3 secondes, afin de libérer l'obstacle. À la prochaine commande, le portail partira en sens inverse.

35 — ASM : Temps de fonctionnement supplémentaire en cas d'inversion

Si l'intervention d'une sécurité provoque l'inversion du mouvement, le temps d'inversion sera identique au temps écoulé dans le sens initial + la temporisation ASM.

• No : pas de temps supplémentaire (inversion du temps total).
• ASM : active la temporisation supplémentaire. Appuyer une nouvelle fois sur MENU pour régler la valeur de la temporisation.

36 — FinE : Sortie du mode programmation / Validation des modifications

• No : retour en programmation.
• Si : validation des modifications et sortie du mode programmation.

NOTE : pendant la programmation, si la molette n'est pas utilisée pendant 1 minute, la centrale sort du mode programmation sans enregistrer les modifications.

Auto-apprentissage des temps de travail

APPr : Apprentissage automatique des temps de travail

1. Ouvrir totalement le portail.
2. Aller sur le paramètre -APP en maintenant la roulette sous pression. Une fois relâchée, ESC s'affiche.
3. Pousser la molette vers le bas : t.LAV s'affiche.
4. Presser la molette… Le portail part en fermeture.
5. Une fois le portail arrivé sur le fin de course fermeture.
6. Le portail s'arrête puis repart en ouverture.
7. Une fois le portail arrivé en position ouverte.
8. Le portail repart en fermeture.
9. Une fois le portail arrivé en position fermée, l'apprentissage est terminé.
10. L'afficheur indique ensuite la valeur suggérée pour la détection d'obstacles. Si pendant 20 secondes la molette de programmation n'est pas utilisée, l'armoire de commande sort de programmation sans conserver les valeurs suggérées.

Ajuster la valeur si nécessaire puis sortir de la programmation en allant jusqu'au paramètre FINE.

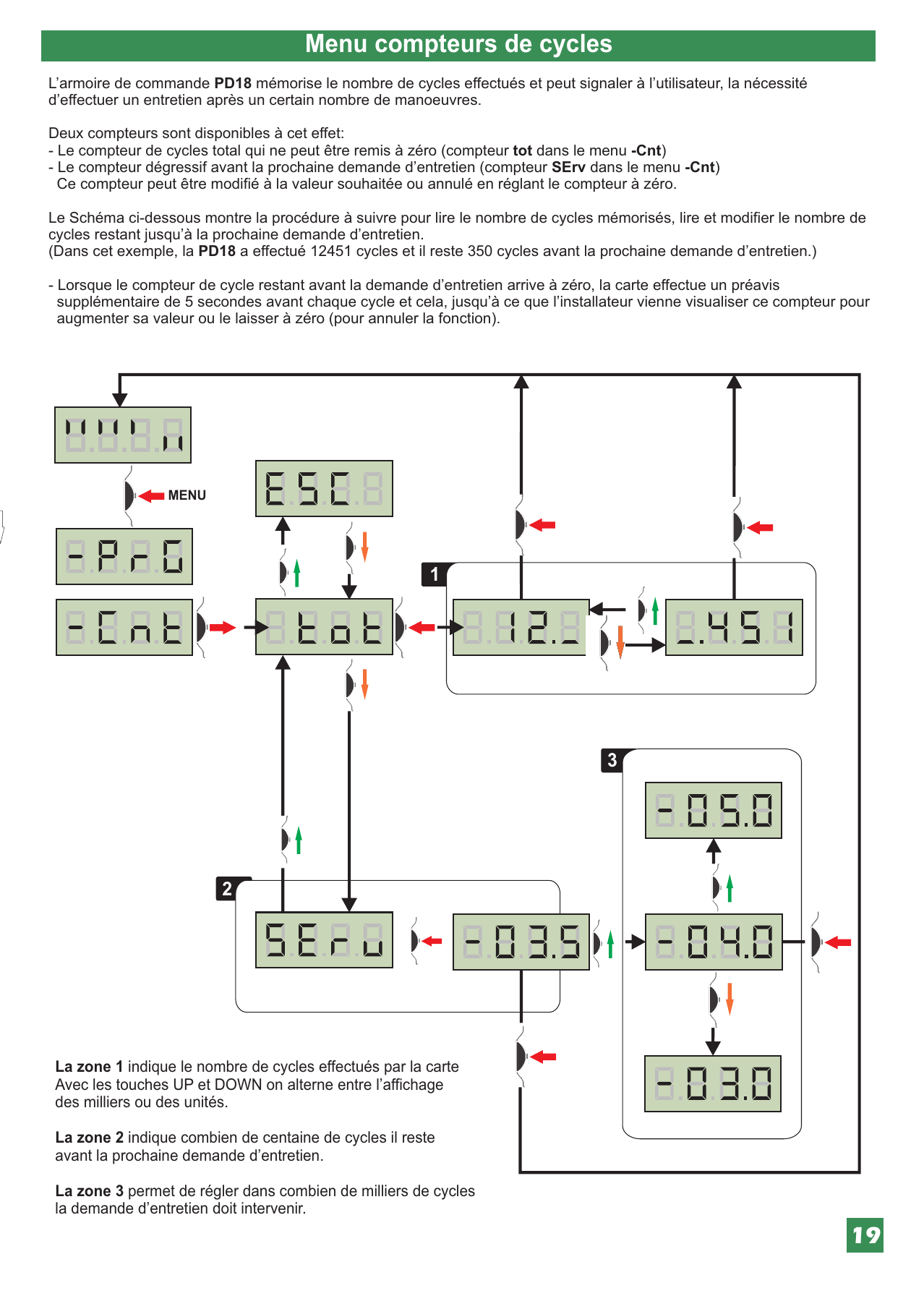

Menu compteurs de cycles

L'armoire de commande PD18 mémorise le nombre de cycles effectués et peut signaler à l'utilisateur la nécessité d'effectuer un entretien après un certain nombre de manœuvres. Deux compteurs sont disponibles à cet effet :

• Le compteur de cycles total qui ne peut être remis à zéro (compteur tot dans le menu -Cnt).
• Le compteur dégressif avant la prochaine demande d'entretien (compteur SErv dans le menu -Cnt). Ce compteur peut être modifié à la valeur souhaitée ou annulé en réglant le compteur à zéro.

(Dans l'exemple de la notice, la PD18 a effectué 12451 cycles et il reste 350 cycles avant la prochaine demande d'entretien.)

• La zone 1 indique le nombre de cycles effectués par la carte. Avec les touches UP et DOWN on alterne entre l'affichage des milliers ou des unités.
• La zone 2 indique combien de centaines de cycles il reste avant la prochaine demande d'entretien.
• La zone 3 permet de régler dans combien de milliers de cycles la demande d'entretien doit intervenir.

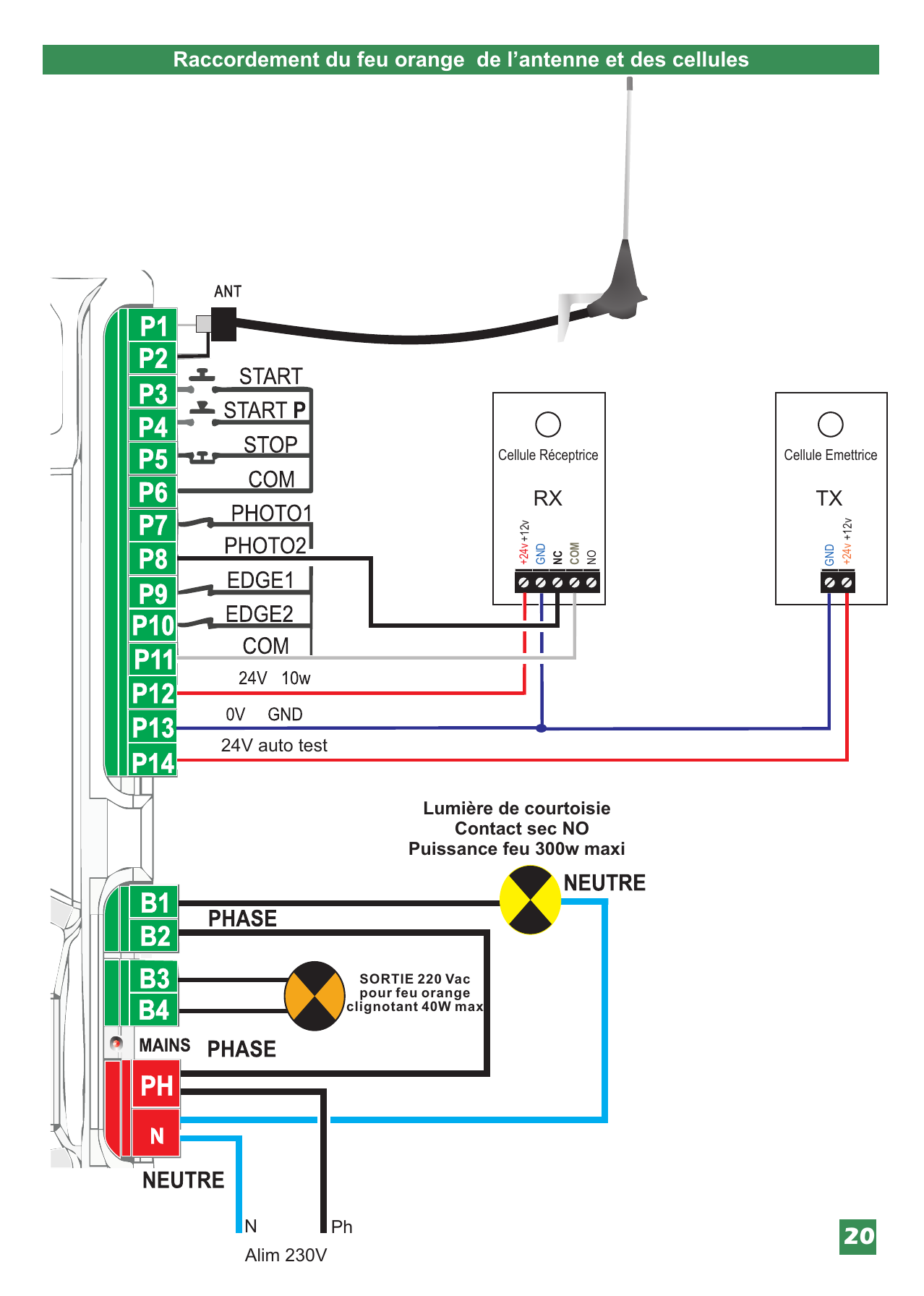

Raccordement du feu orange, de l'antenne et des cellules

• Cellule réceptrice (RX) : +12v / +24v, GND, NC, COM, NO.
• Cellule émettrice (TX) : GND, +12v / +24v (alimentation auto-test 24V).
• Sortie 220 Vac pour feu orange clignotant 40 W max (bornes B3-B4).
• Lumière de courtoisie : contact sec NO, puissance feu 300 W maxi (bornes B1-B2).
• Alimentation 230V : Phase (PH) / Neutre (N).

Raccordement des barres palpeuses

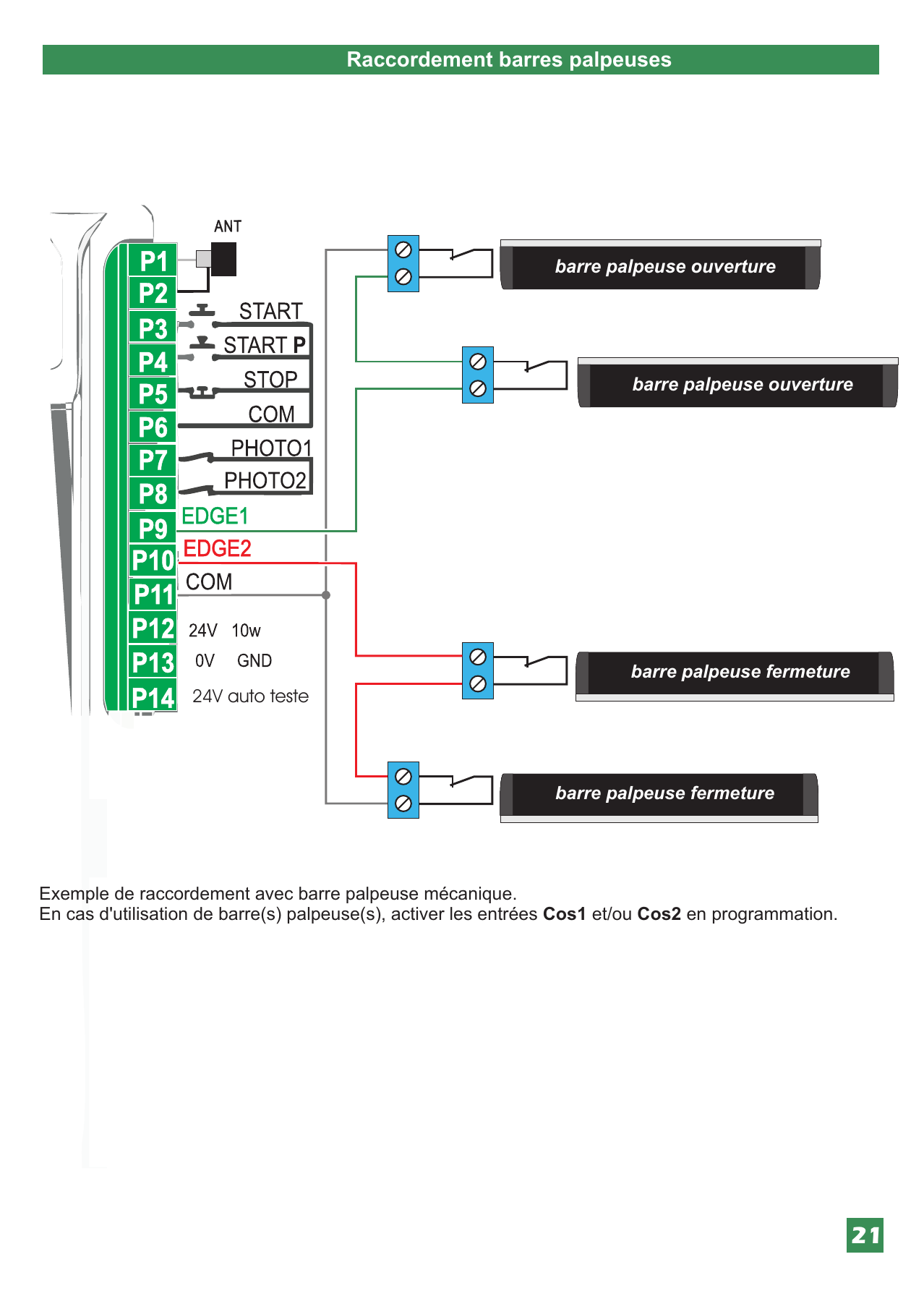

Exemple de raccordement avec barre palpeuse mécanique. En cas d'utilisation de barre(s) palpeuse(s), activer les entrées Cos1 et/ou Cos2 en programmation.

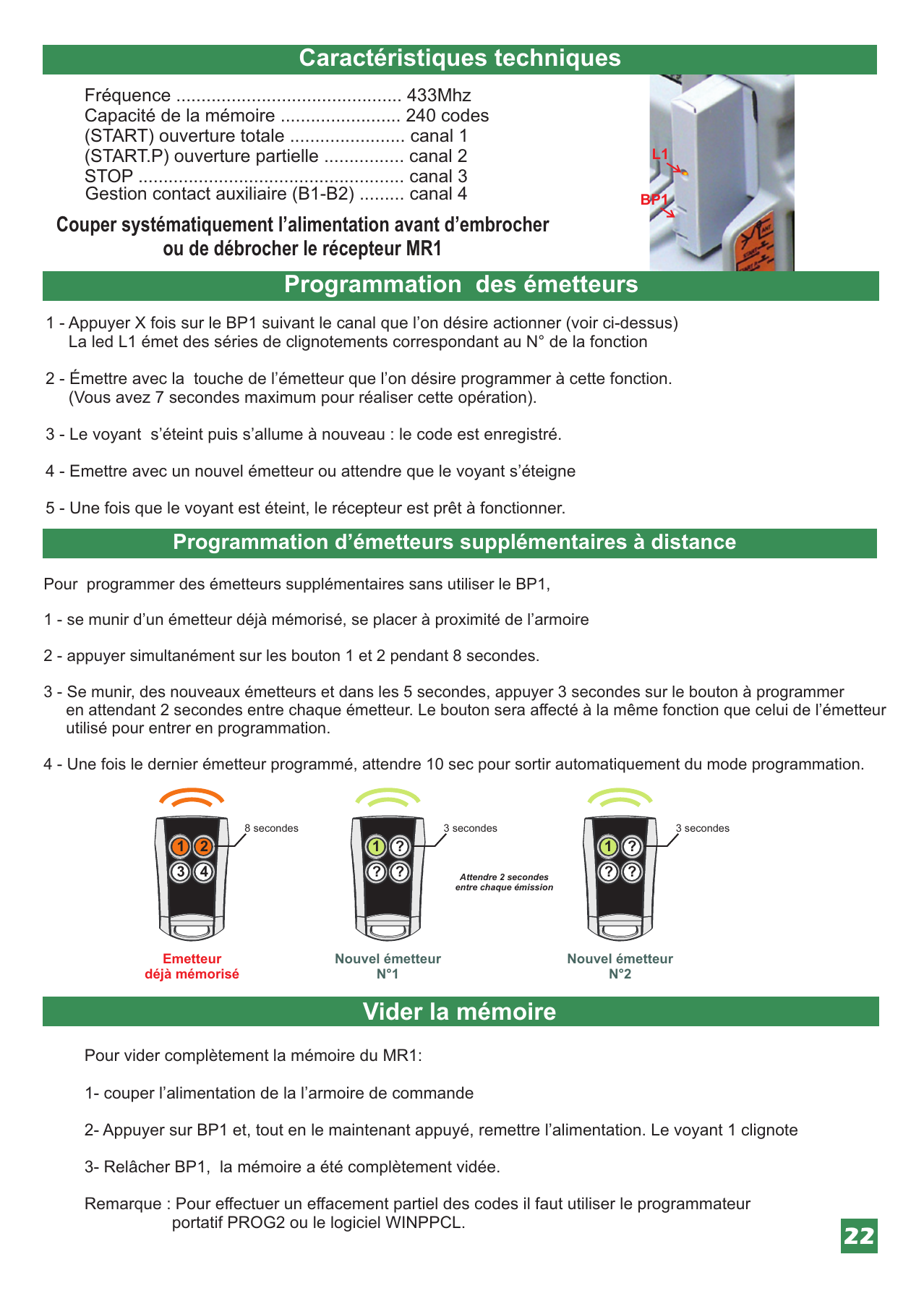

Récepteur MR1

Caractéristiques techniques

Fréquence	433 MHz
Capacité de la mémoire	240 codes
(START) ouverture totale	canal 1
(START.P) ouverture partielle	canal 2
STOP	canal 3
Gestion contact auxiliaire (B1-B2)	canal 4

Programmation des émetteurs

1. Appuyer X fois sur le BP1 suivant le canal que l'on désire actionner (voir tableau ci-dessus). La led L1 émet des séries de clignotements correspondant au N° de la fonction.
2. Émettre avec la touche de l'émetteur que l'on désire programmer à cette fonction. (Vous avez 7 secondes maximum pour réaliser cette opération.)
3. Le voyant s'éteint puis s'allume à nouveau : le code est enregistré.
4. Émettre avec un nouvel émetteur ou attendre que le voyant s'éteigne.
5. Une fois que le voyant est éteint, le récepteur est prêt à fonctionner.

Programmation d'émetteurs supplémentaires à distance

Pour programmer des émetteurs supplémentaires sans utiliser le BP1 :

1. Se munir d'un émetteur déjà mémorisé, se placer à proximité de l'armoire.
2. Appuyer simultanément sur les boutons 1 et 2 pendant 8 secondes.
3. Se munir des nouveaux émetteurs et, dans les 5 secondes, appuyer 3 secondes sur le bouton à programmer en attendant 2 secondes entre chaque émetteur. Le bouton sera affecté à la même fonction que celui de l'émetteur utilisé pour entrer en programmation.
4. Une fois le dernier émetteur programmé, attendre 10 secondes pour sortir automatiquement du mode programmation.

Vider la mémoire

Pour vider complètement la mémoire du MR1 :

1. Couper l'alimentation de l'armoire de commande.
2. Appuyer sur BP1 et, tout en le maintenant appuyé, remettre l'alimentation. Le voyant 1 clignote.
3. Relâcher BP1, la mémoire a été complètement vidée.

Remarque : pour effectuer un effacement partiel des codes, il faut utiliser le programmateur portatif PROG2 ou le logiciel WINPPCL.

Messages d'erreur

La led MAINS ne s'allume pas

Cela signifie que l'armoire PD18 est hors tension.

1. Avant d'intervenir sur l'armoire, s'assurer que le disjoncteur de l'installation est coupé.
2. Vérifier que la tension d'alimentation en amont est suffisante pour alimenter l'armoire.
3. Contrôler le fusible sur la carte.

La led OVERLOAD est allumée

Cela signifie qu'une surcharge est présente sur la sortie 24V.

1. Enlever le bornier débrochable contenant les bornes 1 à 12 jusqu'à ce que la led OVERLOAD s'éteigne.
2. Éliminer la cause de cette surcharge.
3. Remettre le bornier débrochable et s'assurer que la led OVERLOAD ne s'allume pas à nouveau.

Erreur 1 (Err1)

Cela signifie que la valeur des paramètres modifiés n'a pas pu être enregistrée. Dans ce cas, retourner l'armoire PD18 chez le fabricant pour réparation.

Erreur 2 (Err2)

Cela signifie qu'un problème a été détecté soit sur le moteur (moteur débranché ou enroulements moteur défectueux), soit sur la sortie moteur de la carte (triac défectueux). Avant de retourner la carte chez le fabricant, s'assurer que le moteur est bien raccordé et tester la résistance des enroulements moteur (résistance identique entre le commun moteur et la phase ouverture, et entre le commun moteur et la phase fermeture).

Erreur 3 (Err3)

Cela signifie que le test des photocellules a échoué.

1. S'assurer qu'aucun obstacle n'a coupé le faisceau des cellules au moment où l'ordre de commande est donné.
2. S'assurer que les cellules habilitées dans les menus Fot1 et Fot2 sont effectivement installées et que leur contact n'est pas shunté.
3. S'assurer que chaque cellule émettrice est bien alimentée par les bornes P13 et P14 (alim. TX).
4. S'assurer que toutes les cellules sont bien alimentées et fonctionnent correctement (en coupant le faisceau, on doit entendre le déclenchement du relais et le segment correspondant sur l'afficheur doit descendre).
5. S'assurer que le paramètre du menu FOT2 est bien sur CF.CH.

Erreur 4 (Err4)

Cela signifie que le(s) fin de course est endommagé ou mal raccordé, ou que les aimants sont inversés. Débrayer les moteurs et manœuvrer manuellement les vantaux en vérifiant le fonctionnement des fins de course en visualisant les 2 flèches à gauche de l'afficheur.

Erreur 5 (Err5)

Cela signifie que le test des barres palpeuses a échoué.

• S'assurer que le menu relatif au test des barres palpeuses est correctement paramétré (voir Co.tE).
• S'assurer que le raccordement de l'ampli de la barre palpeuse est correct.
• Vérifier que les barres palpeuses activées en programmation sont effectivement installées.

Erreur 6 (Err6)

Quand on donne une commande, le portail ne s'ouvre pas et à l'écran apparaît Err6. Cela veut dire que le circuit de mesure de courant ne fonctionne plus (la centrale doit être remplacée).

Erreur 8 (Err8)

Cela signifie que la configuration de l'armoire est incompatible avec la procédure d'auto-apprentissage.

1. La fonction Strt doit impérativement être programmée sur StAn.
2. Les temps d'ouverture et de fermeture des moteurs doivent être de 7,5 secondes minimum (pour la mesure des courants).

Erreur 9 (Err9)

Programmation verrouillée ; afin de modifier les paramètres, il faut insérer une clé CL1 avec un code contrat identique à celui utilisé pour verrouiller la programmation.

Erreur 12 (Err12)

Sonde thermique active : attendre le refroidissement du moteur.

Clignotement prolongé / départ + de 5 secondes après la commande

Si lorsque l'on donne une commande, le clignotant s'allume immédiatement mais le portail ne s'ouvre pas tout de suite (5 secondes plus tard que d'habitude), cela signifie que le compteur de cycles préréglé dans le menu SErv est arrivé à zéro et que l'installation nécessite un entretien.
