Notice V2 PD12
Produit concerné

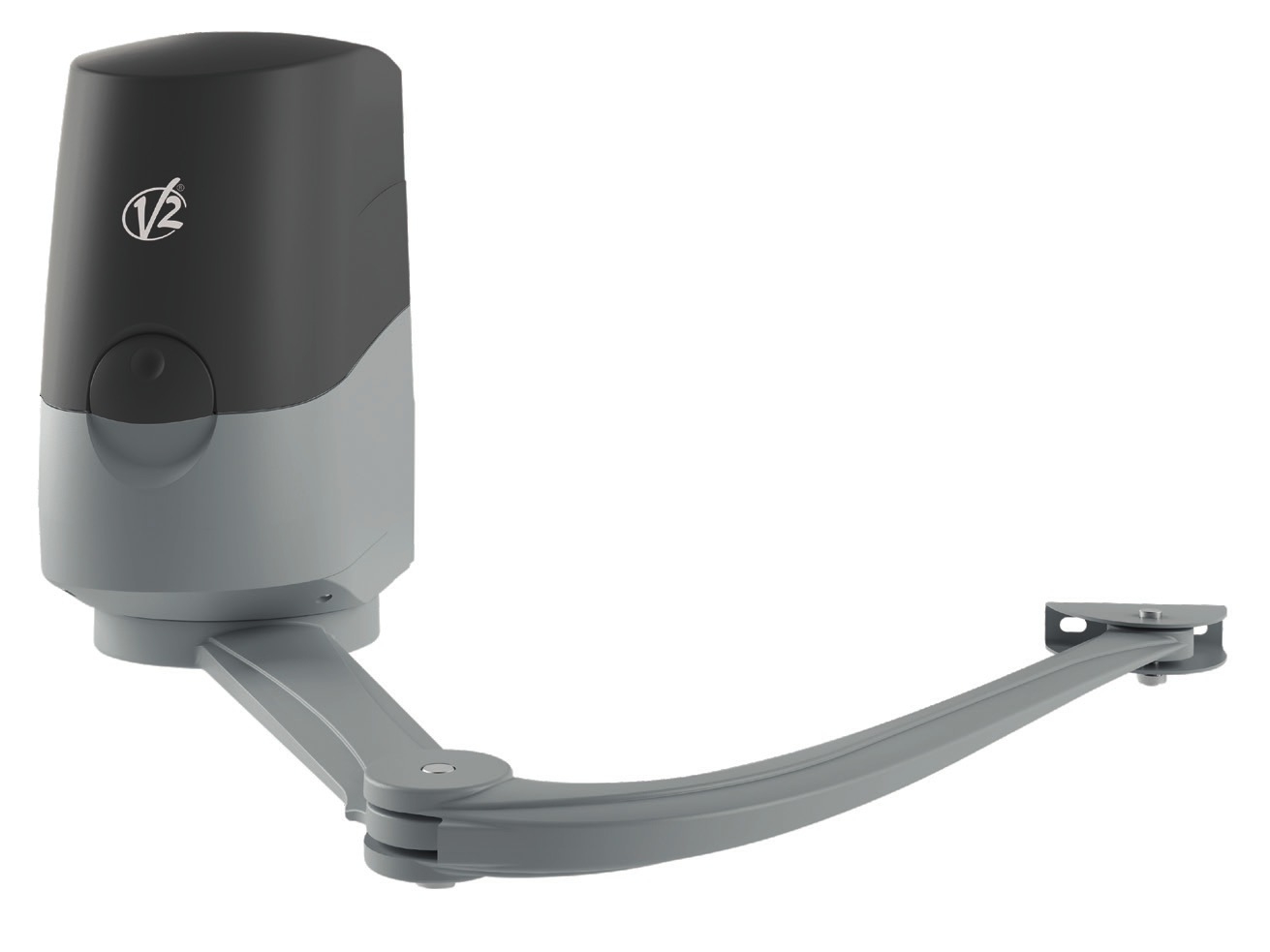

Opérateur électromécanique irréversible 24 V à bras articulé pour portails battants avec vantaux jusqu’à 4,2 m.
Version du 08-11-22

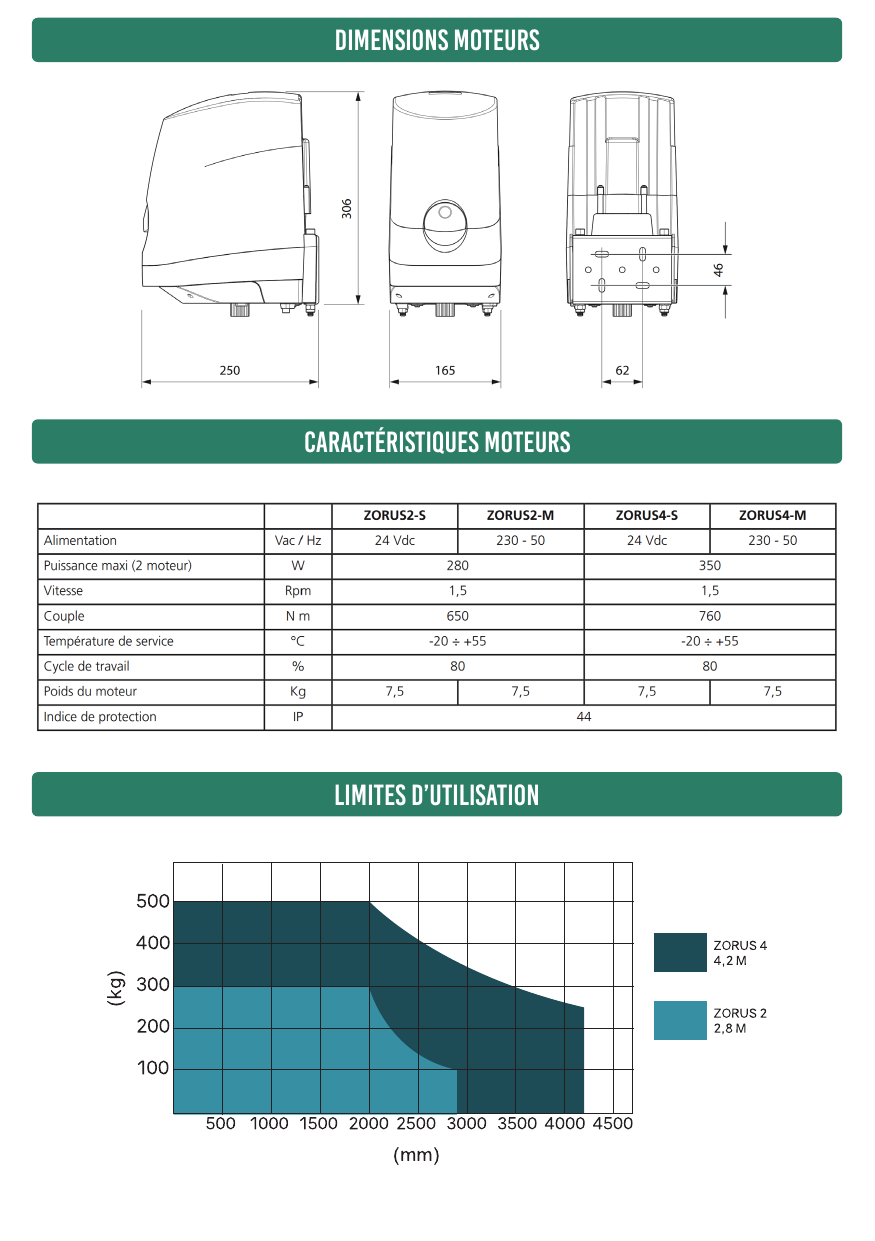

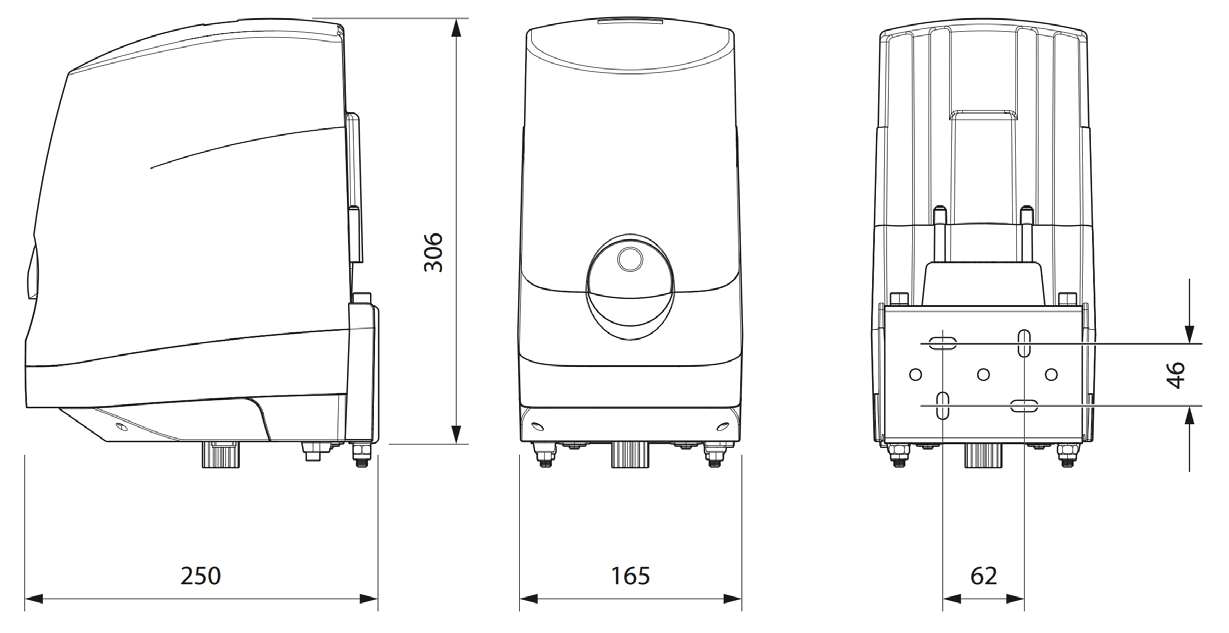

Dimensions moteurs
Caractéristiques moteurs
| Caractéristique | Unité | ZORUS2-S | ZORUS2-M | ZORUS4-S | ZORUS4-M |
|---|---|---|---|---|---|
| Alimentation | Vac / Hz | 24 Vdc | 230 - 50 | 24 Vdc | 230 - 50 |
| Puissance maxi (2 moteur) | W | 280 | 350 | ||
| Vitesse | Rpm | 1,5 | 1,5 | ||
| Couple | N m | 650 | 760 | ||
| Température de service | °C | -20 ÷ +55 | -20 ÷ +55 | ||
| Cycle de travail | % | 80 | 80 | ||
| Poids du moteur | Kg | 7,5 | 7,5 | 7,5 | 7,5 |
| Indice de protection | IP | 44 | |||

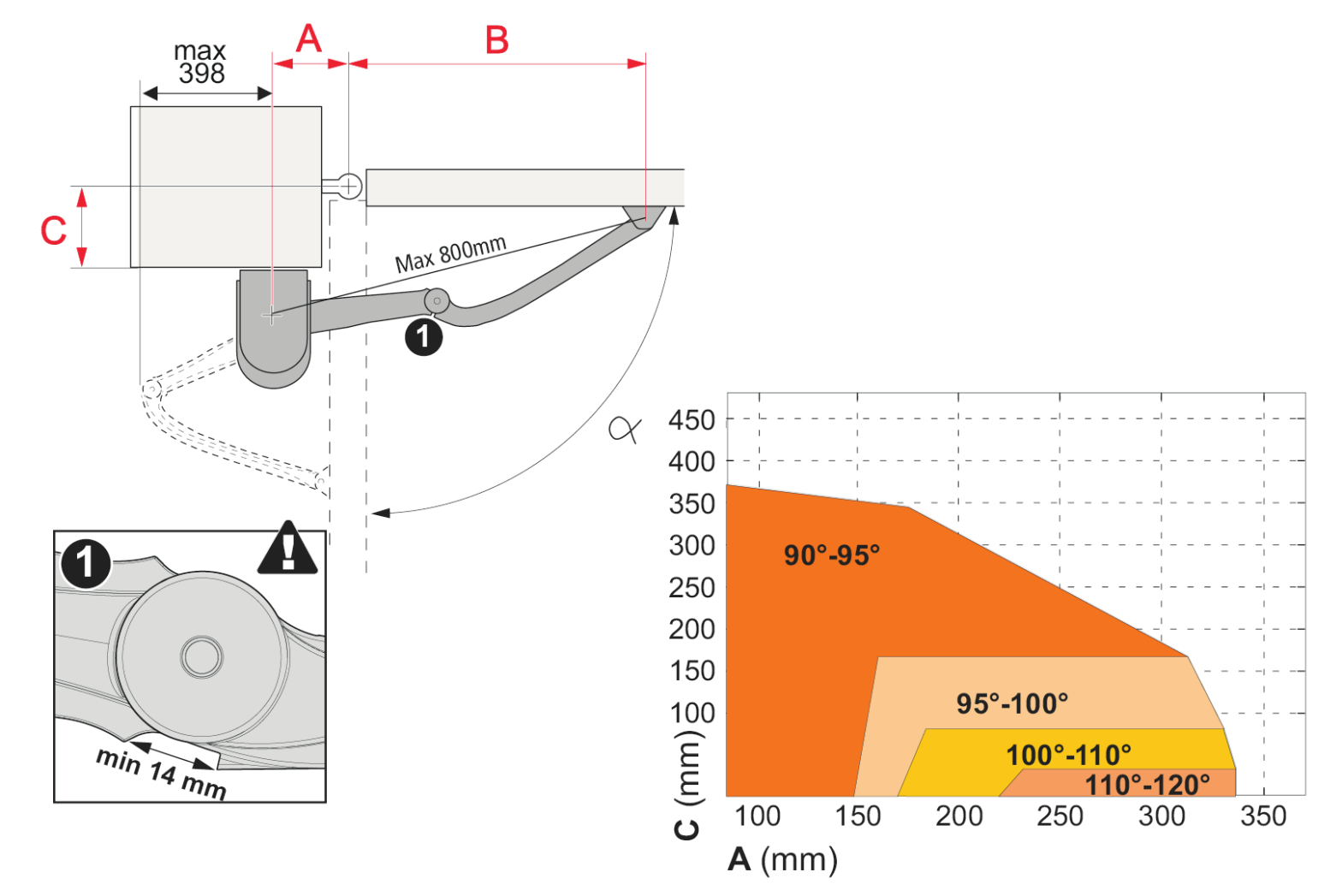

Limites d’utilisation
Ouverture standard
Déterminer les cotes A et C et la valeur maximale du vantail.
Exemples de côtes
MO LINK 420 (max 655 mm)
| A | C | α |
|---|---|---|
| 140 | 30 | 90 |
| 250 | 30 | 110 |
| 140 | 80 | 90 |
| 185 | 80 | 100 |
| 140 | 130 | 90 |
| 170 | 130 | 95 |
| 140 | 160 | 90 |
| 160 | 160 | 95 |
| 140 | 200 | 90 |
| 150 | 200 | 90 |
| 140 | 240 | 90 |
| 150 | 240 | 90 |
| 140 | 280 | 90 |
| 170 | 280 | 90 |
| 140 | 320 | 90 |
| 170 | 320 | 90 |
MO LINK 180
| A | C | α |
|---|---|---|
| 140 | 30 | 90 |
| 250 | 30 | 120 |
| 140 | 80 | 90 |
| 190 | 80 | 100 |
| 140 | 130 | 90 |
| 170 | 130 | 100 |
| 140 | 160 | 90 |
| 160 | 160 | 95 |
| 140 | 200 | 95 |

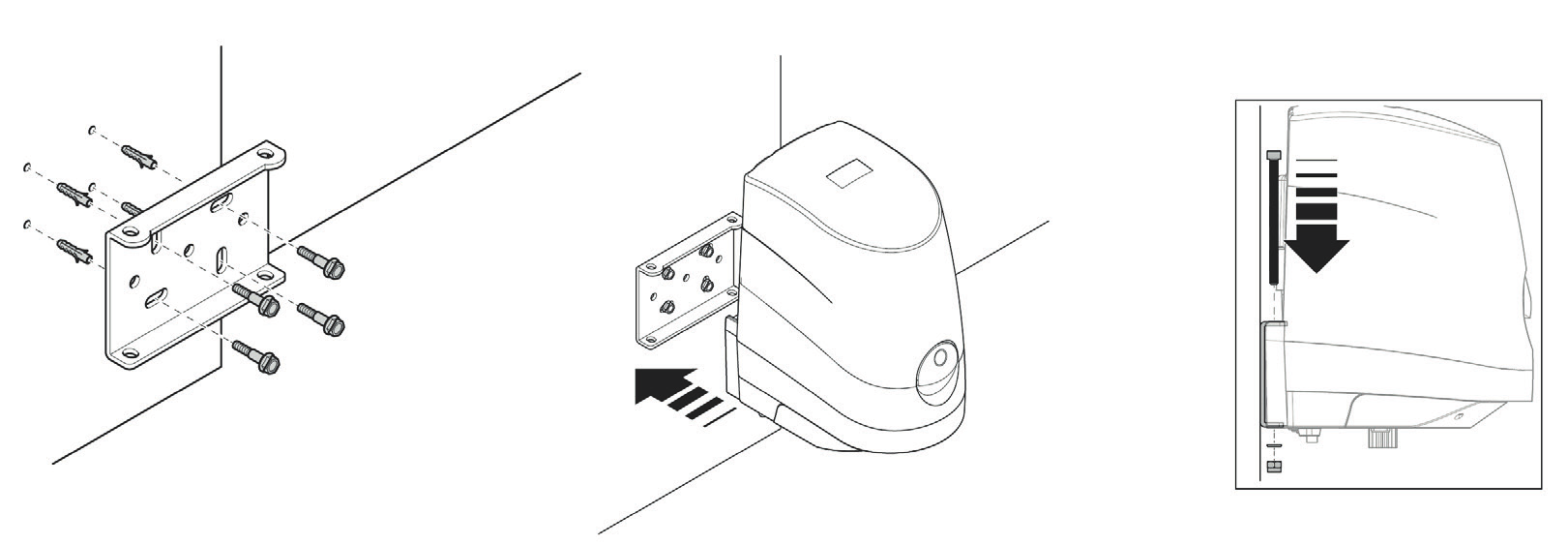

Fixation support moteur

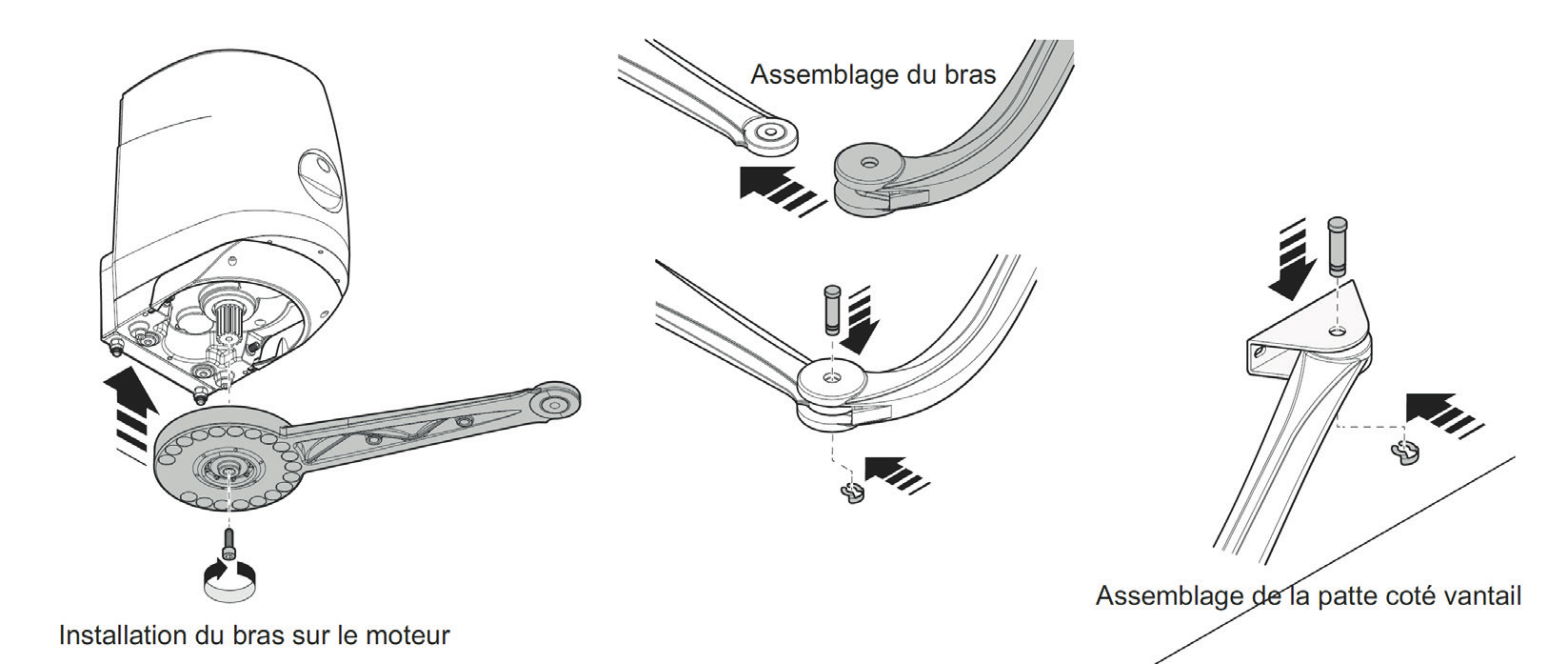

Assemblage du bras

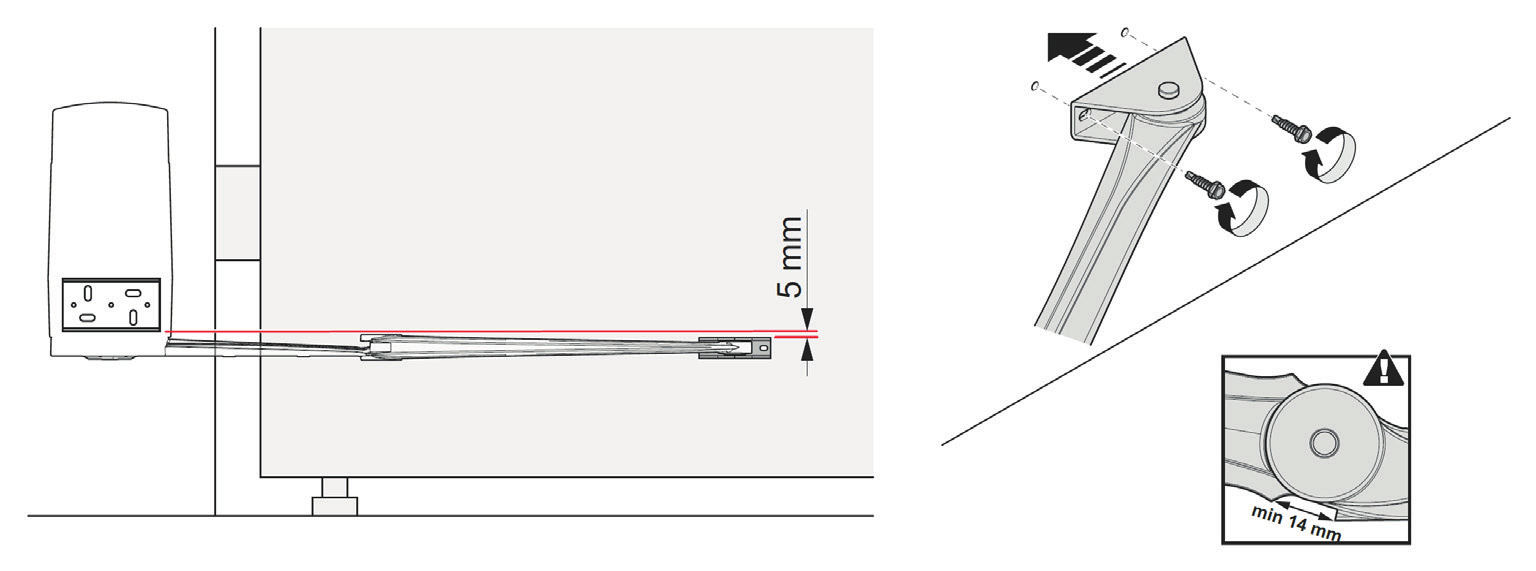

Fixation de la patte côté vantail

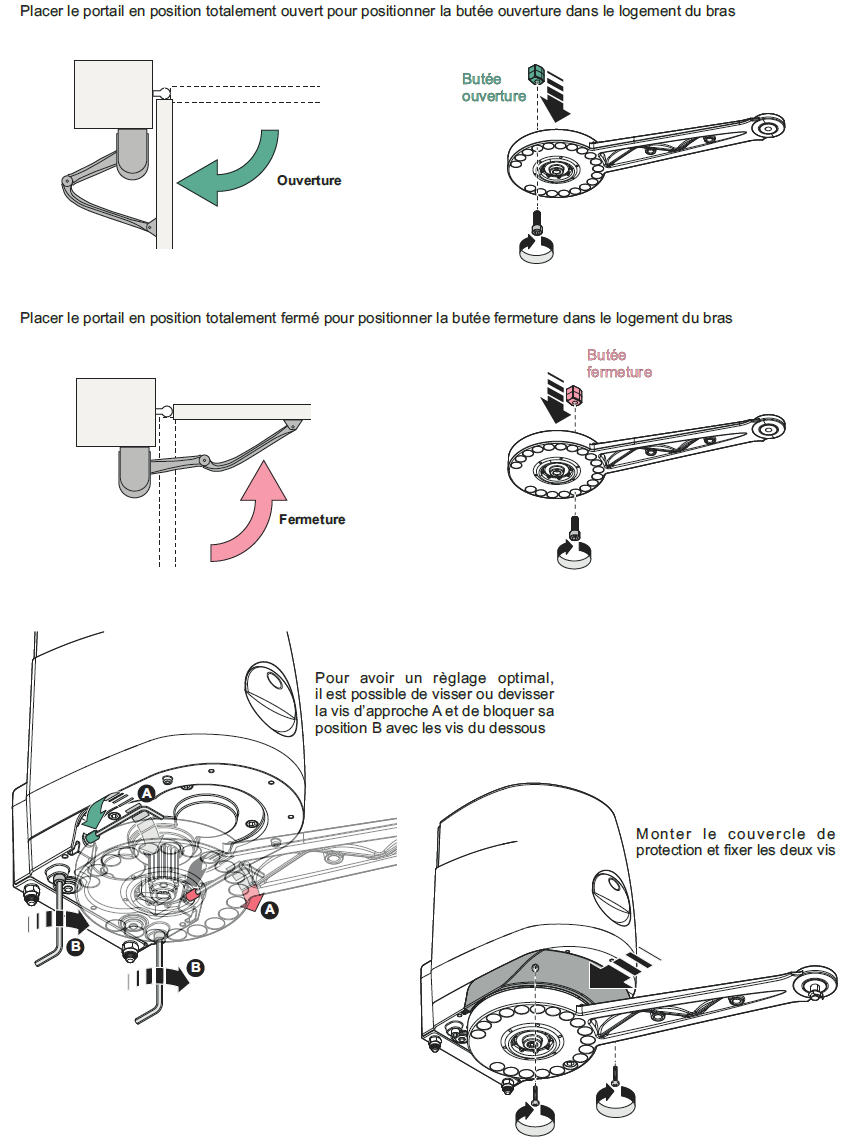

Réglages des butées mécaniques
Placer le portail en position totalement ouvert pour positionner la butée ouverture dans le logement du bras.
Placer le portail en position totalement fermé pour positionner la butée fermeture dans le logement du bras.
Pour avoir un réglage optimal, il est possible de visser ou dévisser la vis d’approche A et de bloquer sa position B avec les vis du dessous.
Monter le couvercle de protection et fixer les deux vis.

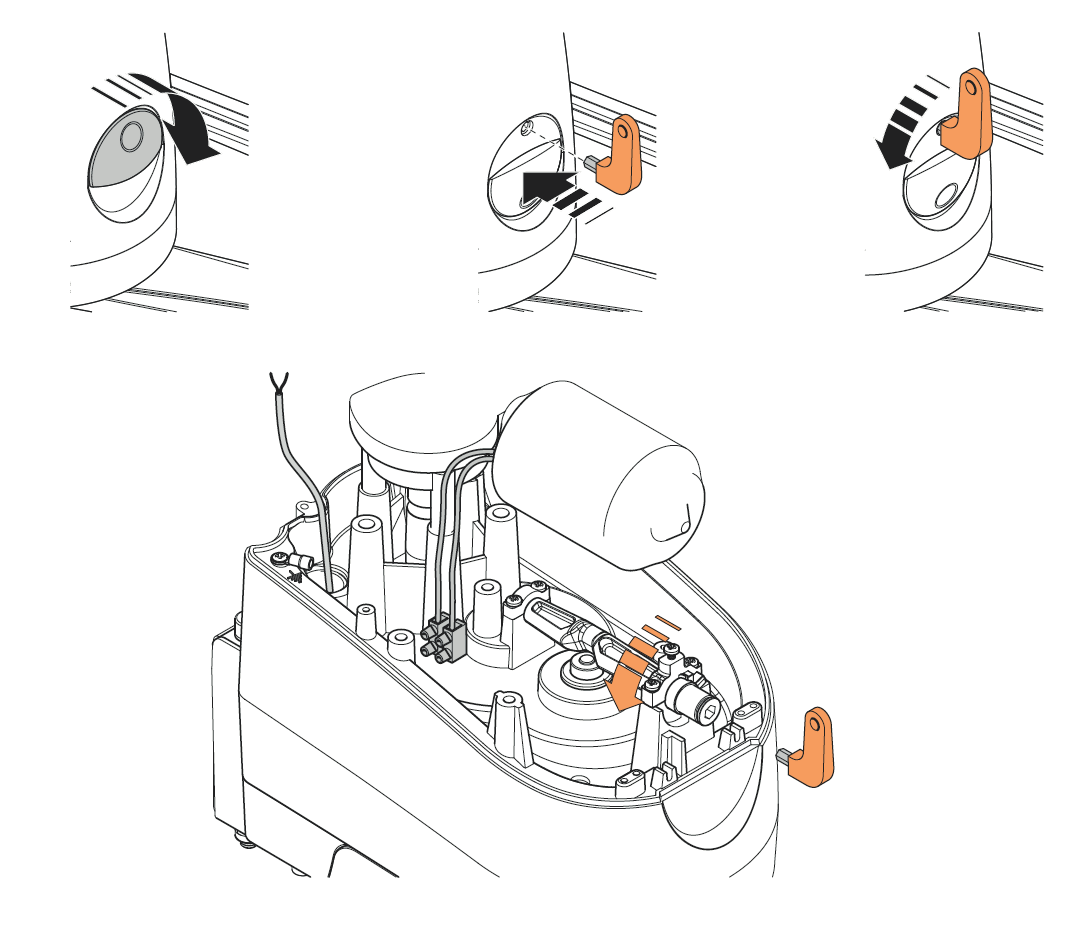

Déverrouillage moteur

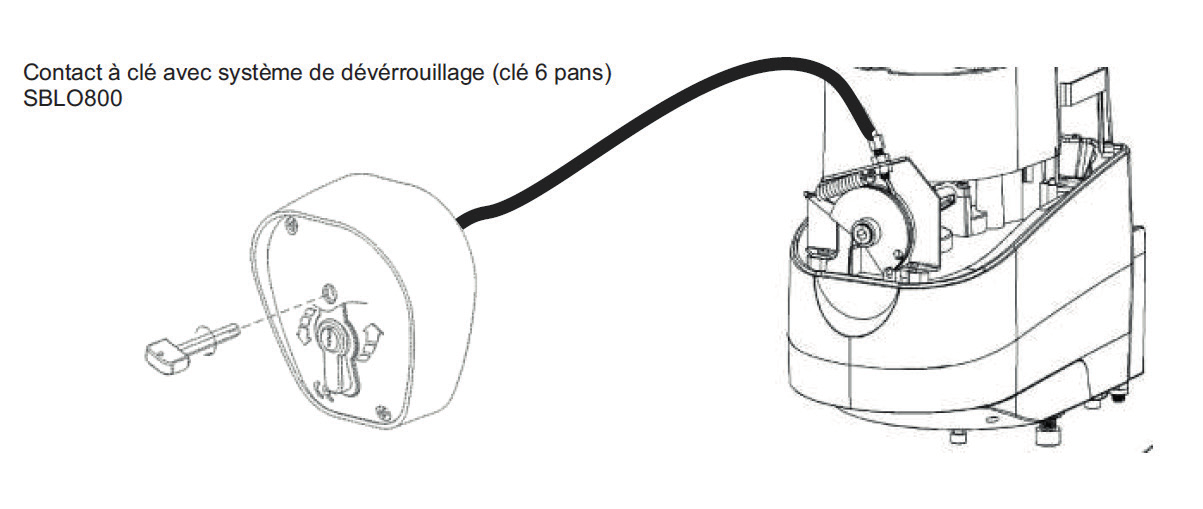

Déverrouillage moteur extérieur (en option)
Contact à clé avec système de déverrouillage (clé 6 pans) — SBLO800.

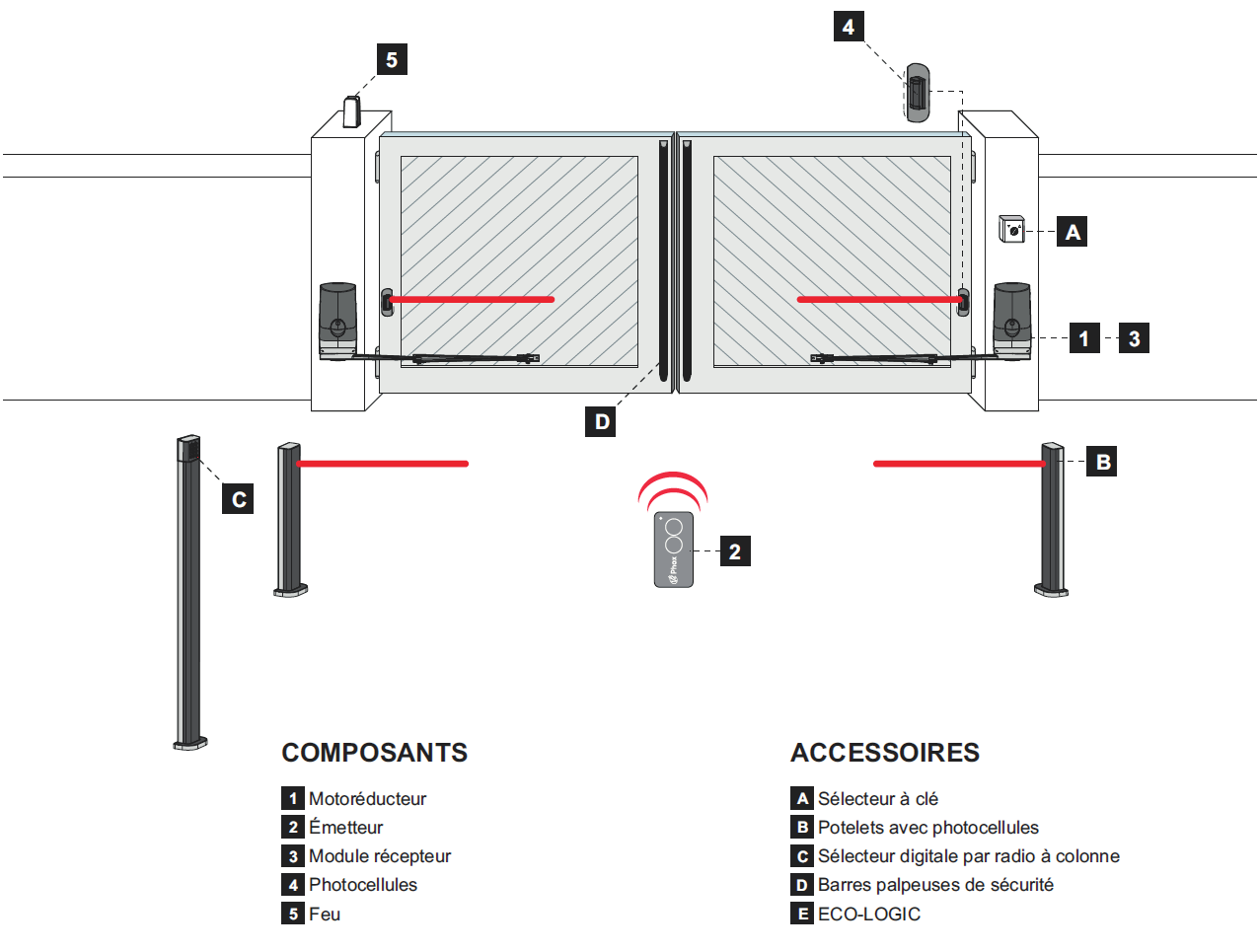

Liaisons électriques à prévoir
Composants
- Motoréducteur
- Émetteur
- Module récepteur
- Photocellules
- Feu
Accessoires
- A — Sélecteur à clé
- B — Potelets avec photocellules
- C — Sélecteur digitale par radio à colonne
- D — Barres palpeuses de sécurité
- E — ECO-LOGIC
Section des câbles selon la longueur
| Longueur du câble | < 10 mètres | de 10 à 20 mètres | de 20 à 30 mètres |
|---|---|---|---|
| Alimentation 230V | 3G x 1,5 mm² | 3G x 1,5 mm² | 3G x 2,5 mm² |
| Alimentation moteur SLAVE | 2G x 2,5 mm² | 2G x 2,5 mm² | 2G x 2,5 mm² |
| Photocellules (TX) | 2 x 0,5 mm² | 2 x 0,5 mm² | 2 x 0,5 mm² |
| Photocellules (RX) | 4 x 0,5 mm² | 4 x 0,5 mm² | 4 x 0,5 mm² |
| Sélecteur à clé | 2 x 0,5 mm² | 2 x 0,5 mm² | 2 x 0,5 mm² |
| Feu | 2 x 1,5 mm² | 2 x 1,5 mm² | 2 x 1,5 mm² |
| Antenne (intégrée dans le feu) | RG174 | RG174 | RG174 |
| ECO-LOGIC (groupe accumulateur) | 2 x 1,5 mm² | - | - |
| ECO-LOGIC (panneau solaire) | 2 x 1 mm² | - | - |

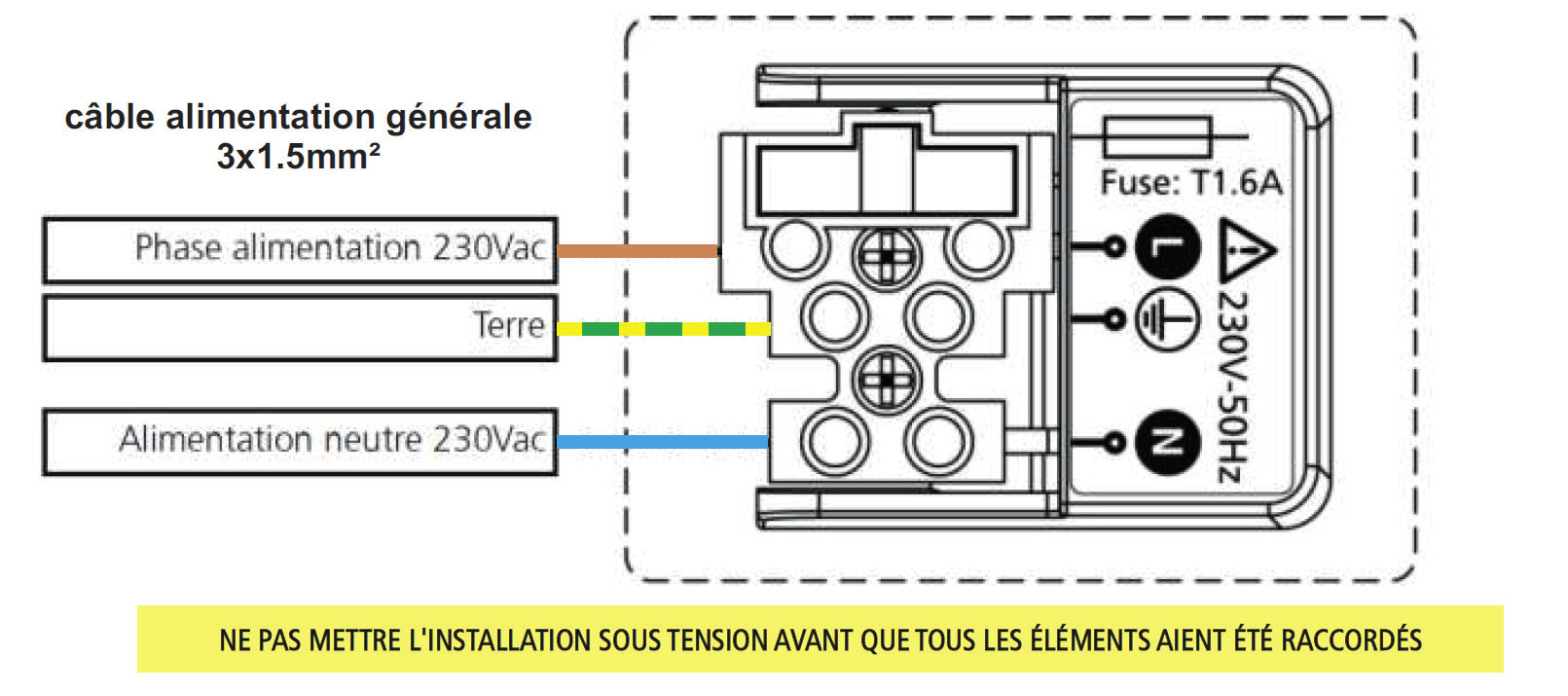

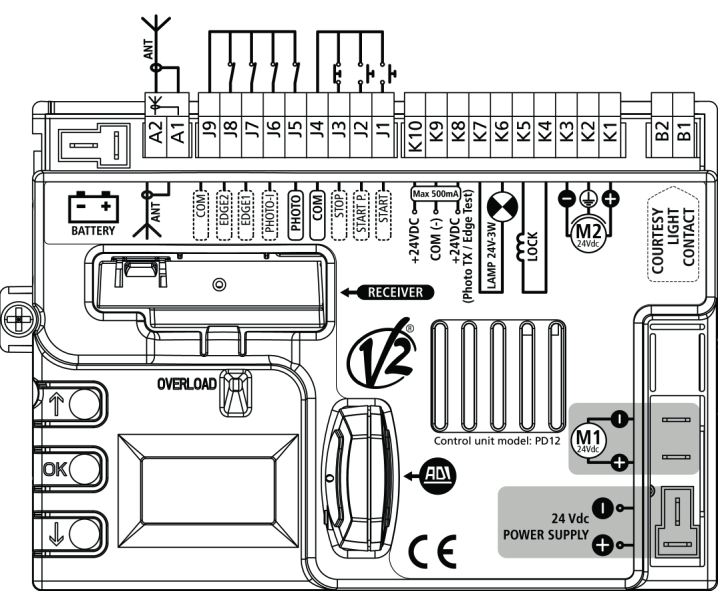

Raccordement moteur maître
Câble alimentation générale 3x1.5mm² :
- Phase alimentation 230Vac
- Terre
- Alimentation neutre 230Vac
Fusible : T1.6A — 230V-50Hz.
NE PAS METTRE L'INSTALLATION SOUS TENSION AVANT QUE TOUS LES ÉLÉMENTS AIENT ÉTÉ RACCORDÉS.

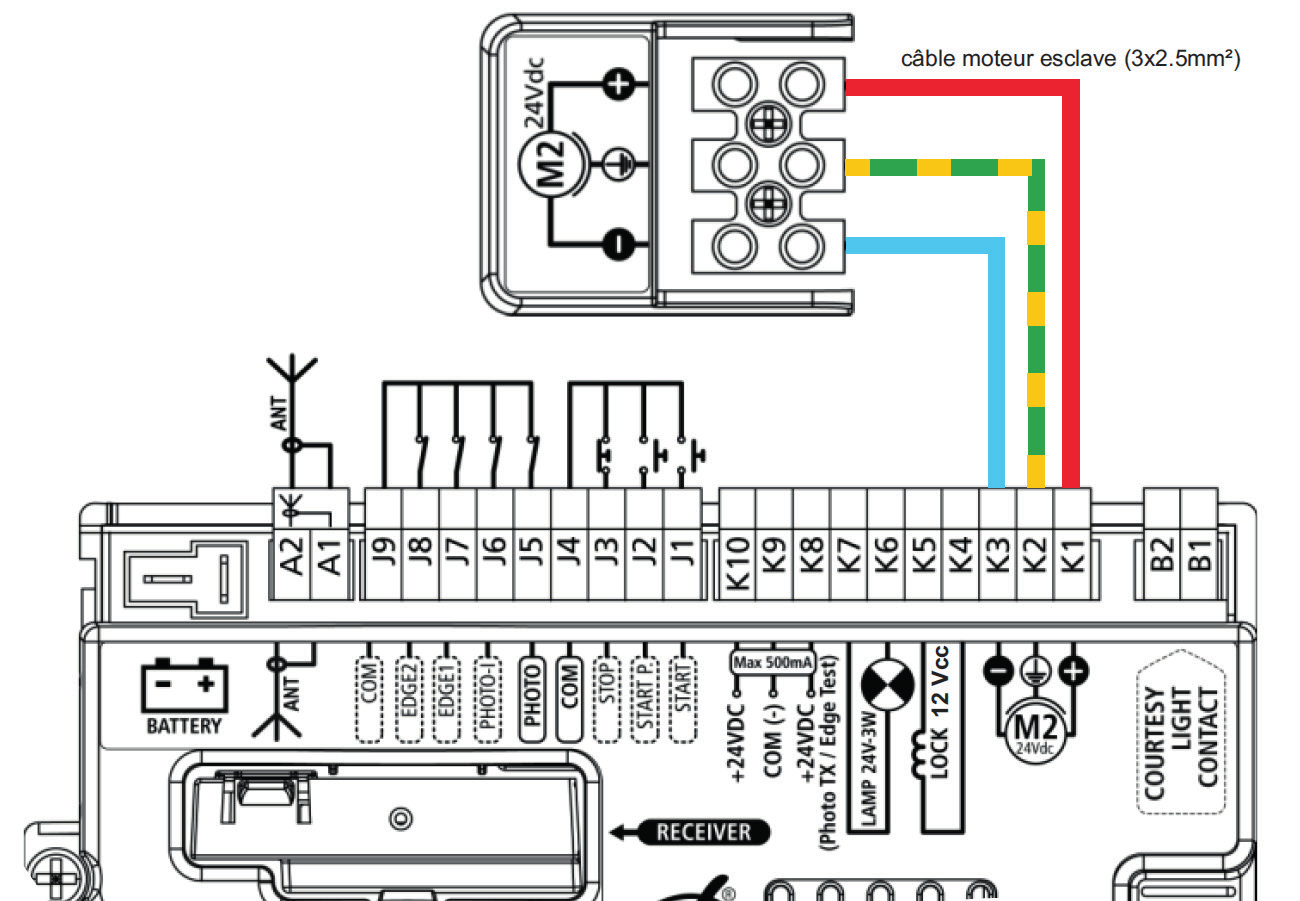

Raccordement moteur esclave
Câble moteur esclave (3x2.5mm²) raccordé aux bornes K1, K2, K3 de la carte PD12 (moteur M2 24Vdc).
Raccordement feu Lumos avec antenne intégrée
Connecteurs embrochables pour feu Lumos multi tension avec clignoteur intégré : connecteur bleu = antenne, connecteur vert = alimentation. Câble coaxial (antenne) avec blindage sur A1/A2. Câble feu 24V 2x0.5mm².
Par défaut, le feu orange clignote de manière régulière pendant le cycle de fonctionnement. Il est possible de le faire clignoter doucement pendant l’ouverture, rapidement pendant la fermeture et de le laisser allumé fixe lorsque le portail est ouvert. Pour cela régler le paramètre SPiA sur WL dans le menu -PrG.

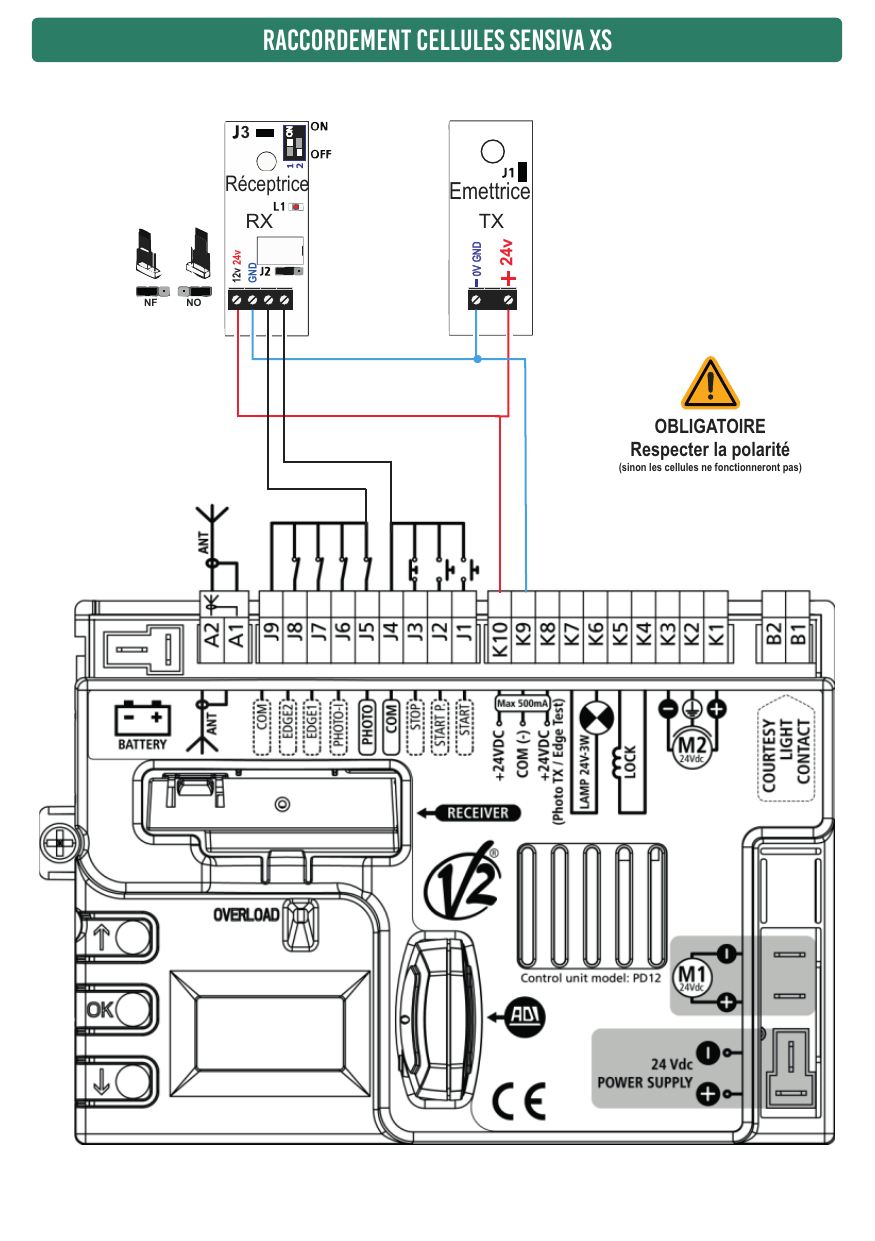

Raccordement cellules Sensiva XS
Raccordement de la réceptrice (RX) sur les bornes 12v, 24v, GND (dip-switch J3, LED L1, contacts NF/NO) et de l’émettrice (TX) sur 0V GND / +24v (cavalier J1).
OBLIGATOIRE : Respecter la polarité (sinon les cellules ne fonctionneront pas).
Initialisation de la carte PD12 — ini
Cette opération est obligatoire lorsque la centrale vient d’être installée pour la première fois.
Elle permet de déterminer l’ordre d’ouverture des vantaux et le sens de rotation des deux moteurs sans avoir à modifier le raccordement.
Tant que la procédure d’initialisation n’a pas été exécutée, il n’est pas possible d’actionner le portail, ni de programmer la centrale.
- Avant de procéder à l’initialisation, vérifier que les moteurs et les accessoires sont correctement raccordés et que les butées d’ouverture situées sous les moteurs ont été réglées.
- Positionner les vantaux à mi-course et embrayer les moteurs.
- La procédure comportera, dans un premier temps, de brefs mouvements des vantaux, puis le portail sera actionné sur l’intégralité de sa course. L’installateur devra se positionner de façon à ne pas interférer avec le mouvement des vantaux et ne pas passer devant les éventuelles cellules de sécurité.
- La procédure d’initialisation s’interrompt automatiquement si aucune opération n’est exécutée pendant une minute.
- Le fait d’effectuer la procédure d’initialisation provoque le retour à la valeur par défaut de tous les paramètres de programmation. (Pour réaliser la procédure d’apprentissage des temps de fonctionnement sans réinitialiser tous les paramètres, utiliser le menu -APP.)
Les étapes de la procédure d’initialisation sont les suivantes :
- Lancement de l’initialisation
- Sélection du vantail supérieur et du vantail inférieur
- Sélection de la direction d’ouverture
- Vérification du raccordement du moteur esclave
- Vérification de la présence et du raccordement de la cellule extérieure
Appuyer sur OK pendant environ 2 secondes, jusqu’à l’apparition de l’inscription -ini. Lorsque la touche OK est relâchée, l’afficheur indique GO. Pour démarrer, appuyer sur OK. En utilisant les touches flèche, il est possible d’annuler la procédure en choisissant ESC et en appuyant sur OK.
Panneau de contrôle — afficheur de la carte PD12
Ce panneau de contrôle signale l’état physique des contacts reliés au bornier et des touches de programmation. Si le segment vertical haut est allumé, cela signifie que le contact correspondant est fermé. Si le segment vertical bas est allumé, cela signifie que le contact est ouvert.
Les contacts de sécurité peuvent être désactivés dans la programmation en mettant la valeur des paramètres concernés sur « no ». Dans ce cas, il n’est pas nécessaire de ponter les contacts de sécurité sur l’armoire. Le segment correspondant reste cependant vers le bas. (Par défaut seule la sécurité cellule extérieure PHOTO est programmée.)
Les flèches à droite de l’afficheur indiquent l’état du portail :
- La flèche du haut s’allume quand le portail est en cours d’ouverture. Si elle clignote cela signifie que l’ouverture a été causée par l’intervention d’une sécurité (barre palpeuse ou détection d’obstacle).
- La flèche du milieu s’allume quand le portail est en état de repos. Elle clignote pendant le temps avant fermeture automatique.
- La flèche du bas s’allume quand le portail est en cours de fermeture. Si elle clignote cela signifie que la fermeture a été causée par l’intervention d’une sécurité (barre palpeuse ou détection d’obstacle).
REMARQUE : Si l’afficheur est éteint, l’armoire de commande pourrait être en mode ENERGY SAVING (économie d’énergie).
Boutons de programmation
Le paramétrage de l’armoire de commande s’effectue à l’aide des 3 boutons situés à gauche de l’afficheur.
ATTENTION : En dehors du menu de configuration, la touche ▲ active une commande START et la touche ▼ une commande START.P (piéton).
| Pictogramme | Action |
|---|---|
| OK | Appuyer et relâcher le bouton OK |
| 2″ OK | Appuyer et maintenir le bouton OK pendant 2 secondes |
| OK | Relâcher le bouton OK |
| ▲ | Appuyer et relâcher le bouton UP |
| ▼ | Appuyer et relâcher le bouton DOWN |
Phase d’initialisation
Une fois la procédure d’initialisation lancée, la centrale de commande alimente un vantail brièvement dans le sens ouverture et fermeture 3 fois de suite.
Sélectionner la position du vantail qui a bougé :
- SUP = vantail supérieur (celui qui doit s’ouvrir en premier)
- inF = vantail inférieur (celui qui doit s’ouvrir en deuxième)
Si l’installation prévoit un seul moteur, sélectionner SUP.
Puis le même vantail est alimenté plusieurs fois dans le même sens. Sélectionner le sens de fonctionnement du moteur 1 :
- AP1 = si le vantail s’ouvre
- Ch1 = si le vantail se ferme
1. L’armoire détecte le moteur ESCLAVE (AP2)
Si l’armoire de commande détecte la présence du moteur ESCLAVE, l’afficheur indiquera AP2. Puis le vantail 2 est alimenté plusieurs fois dans le même sens. Sélectionner le sens de fonctionnement du moteur 2 :
- AP2 = si le vantail s’ouvre
- Ch2 = si le vantail se ferme
Si l’afficheur indique Er93, cela signifie que le moteur esclave n’est pas raccordé correctement. Vérifier le raccordement puis recommencer la procédure d’initialisation.
2. L’armoire ne détecte pas le moteur ESCLAVE (SinG)
Si l’armoire de commande ne détecte pas la présence du moteur ESCLAVE, l’afficheur indiquera SinG. Si l’installation n’est pourvue que d’un seul moteur, appuyer sur OK pour passer à l’étape suivante. Si l’installation est pourvue de 2 moteurs, sélectionner doP et appuyer sur OK.
L’afficheur indiquera Er94 pour indiquer que le moteur ESCLAVE n’est pas raccordé, ou que le raccordement est incorrect. Vérifier le raccordement du moteur ESCLAVE et répéter la procédure d’initialisation.
3. L’armoire ne détecte pas de photocellule (Ft.no)
Si l’armoire de commande ne détecte pas de photocellule sur l’entrée PHOTO, l’afficheur indiquera Ft.no. Si l’installation n’est pas pourvue de photocellules, sélectionner Ft.no puis appuyer sur OK pour passer à la phase suivante. La photocellule sera automatiquement désactivée.
Si l’installation est pourvue de photocellule, sélectionner Ft.Si puis appuyer sur OK. L’afficheur indiquera Er91 pour indiquer que la photocellule n’est pas raccordée ou que le raccordement est incorrect. Vérifier le raccordement de la cellule et répéter la procédure d’initialisation.
4. L’armoire détecte une photocellule correctement raccordée
Si l’armoire de commande détecte une photocellule correctement raccordée sur l’entrée PHOTO, elle passera automatiquement à la phase d’auto-apprentissage des temps de travail. Appuyer sur OK pour démarrer la phase d’auto-apprentissage ou sélectionner ESC et appuyer sur OK pour sortir du menu sans exécuter la phase d’auto-apprentissage.
Configuration rapide « CFG »
Le menu de configuration rapide permet de programmer les principaux paramètres de l’armoire de commande en un minimum de temps.
Pour exécuter la configuration rapide, il est impératif d’avoir déjà effectué la procédure d’initialisation (avec ou sans auto-apprentissage des temps de travail).
Lorsque la centrale indique l’affichage principal, maintenir appuyé le bouton OK et le relâcher au moment où l’afficheur indique -CFG. Le menu propose : Pot. (réglage puissances moteurs), SEnS (réglage sensibilité sur obstacle), LoG. (réglage logique de fonctionnement), FinE (quitter le menu).
Réglages puissances moteurs
Cette rubrique du menu de configuration rapide permet de régler la puissance des moteurs. La valeur visualisée est celle actuellement paramétrée. Modifier la valeur avec les touches ▼ et ▲ puis valider avec OK.
La puissance des moteurs peut être réglée de 30 à 100 %. La valeur est identique pour les 2 moteurs.
Configuration personnalisée : si l’inscription PErS s’affiche sur l’écran, cela signifie que les deux moteurs ont des valeurs de puissance différentes paramétrées dans les rubriques Pot1 et Pot2 du menu de configuration complète. Il est possible de quitter le menu en choisissant l’option PErS tout en conservant les valeurs précédemment paramétrées.
Décomposition des menus
Après avoir effectué la procédure d’initialisation, il sera possible d’accéder aux diverses fonctions de l’armoire de commande. Lorsque la centrale indique l’affichage principal, maintenir appuyé le bouton OK et le relâcher au moment où l’afficheur indique le menu souhaité.
| Durée d’appui | Menu | Fonction |
|---|---|---|
| 3″ | -CFG | Configuration rapide |
| 6″ | -PrG | Configuration complète |
| 9″ | -Cnt | Compteurs de cycles |
| 12″ | -APP | Apprentissage auto |
| 15″ | -dEF | Reset des paramètres |
| 18″ | -ini | Initialisation de la centrale |
| 21″ | - - - | Retour à l’affichage principal |
Réglage sensibilité sur obstacle
L’armoire de commande PD12 est équipée d’un système de détection du courant absorbé par chaque moteur permettant de détecter la présence d’un obstacle ou d’une butée de fin de course.
Lorsqu’un obstacle est détecté pendant la course du portail, l’armoire de commande inverse brièvement le sens de déplacement afin de permettre le dégagement de l’obstacle.
Lorsqu’un obstacle est détecté pendant la phase de ralentissement, ou pendant le premier cycle après un accès à la programmation ou après une coupure de courant, l’armoire de commande arrête le portail sans effectuer d’inversion de sens (considérant que l’obstacle détecté est la butée de fin de course du portail).
Régler l’intensité de détection avec les touches ▼ et ▲ puis valider avec OK. La valeur de réglage peut varier de 1.0A à 3.5A. Celle-ci est identique pour les deux moteurs. Plus la valeur est basse plus la détection d’obstacle sera rapide.
Configuration personnalisée : si l’inscription PErS s’affiche sur l’écran, cela signifie que les deux moteurs ont des valeurs de sensibilité différentes paramétrées dans les rubriques SEn1 et SEn2 du menu de configuration complète. Il est possible de quitter le menu en choisissant l’option PErS tout en conservant les valeurs précédemment paramétrées.
Remarque : Si lors de l’initialisation, l’auto-apprentissage des temps a été exécuté, l’armoire de commande a également exécuté une reconnaissance automatique des efforts et a automatiquement paramétré la valeur de sensibilité.
Réglage logique de fonctionnement
P - P — Logique Pas à Pas
- La commande « Start » provoque alternativement l’ouverture, l’arrêt, la fermeture, l’arrêt…
AUto — Fermeture automatique
- La commande « Start » commande l’ouverture du portail.
- Pendant l’ouverture les commandes « Start » ne sont pas prises en compte.
- La fermeture s’effectue automatiquement après un temps de pause réglable.
- Pendant la fermeture, toute commande de « Start » provoque la réouverture immédiate.
PErS — Logique personnalisée
- La commande « Start » agit suivant les paramètres réglés dans le menu de configuration complète. Il est possible de quitter le menu en choisissant l’option PErS tout en conservant les valeurs précédemment paramétrées.
Récepteur radio
Couper impérativement l’alimentation de la carte avant d’embrocher ou de débrocher le récepteur MR2U. Embrocher le récepteur MR, sur le socle « receiver » avant d’alimenter l’automatisme.
Le récepteur MR2U permet la mémorisation de 240 touches d’émetteurs. Il est équipé de 4 canaux, chacun associé à une des fonctions suivantes :
- CANAL 1 — START
- CANAL 2 — START PIETON
- CANAL 3 — STOP
- CANAL 4 — COMMANDE LUMIERE (contact sec B1-B2)
Mémorisation des émetteurs
- Appuyer sur le BP1 du récepteur, la LED L1 s’allume.
- Relâcher le BP1, la LED s’éteint et commence une série de clignotements pendant 5 secondes (le nombre de clignotements correspond au canal sélectionné) :
- 1 CLIGNOTEMENT = CANAL 1 = COMMANDE START
- 2 CLIGNOTEMENTS = CANAL 2 = COMMANDE START PIETON
- 3 CLIGNOTEMENTS = CANAL 3 = STOP
- 4 CLIGNOTEMENTS = CANAL 4 = COMMANDE LUMIERE
- Pendant ces 5 secondes, appuyer brièvement sur le BP1 pour passer au canal suivant.
- Une fois que le canal souhaité est sélectionné, appuyer longuement sur la touche de l’émetteur que l’on souhaite affecter à cette fonction.
- La LED 1 s’éteint et s’allume à nouveau. Le code a été mémorisé et le récepteur reste en attente pendant 5 secondes d’un nouveau code à mémoriser.
Commande lumière (canal 4)
Le CANAL 4 du récepteur MR est affecté à la commande du contact d’éclairage B1-B2. À chaque impulsion sur la touche d’un émetteur affecté à cette fonction, le contact se collera brièvement pour piloter un télérupteur ou un relais de minuterie. Pour changer son mode de fonctionnement le passer en bistable ou en temporisé. Modifier le paramètre : 28 AUS dans la programmation.
Vider la mémoire
Pour vider totalement la mémoire du récepteur MR2U procéder de la manière suivante :
- Couper l’alimentation du ZORUS.
- Appuyer et maintenir le bouton BP1 sur le récepteur.
- Rétablir l’alimentation du ZORUS tout en maintenant le BP1 appuyé.
- Attendre 2 secondes puis relâcher le BP1, la mémoire a été vidée.
Remarque : Pour effectuer un effacement partiel des codes il faut utiliser le programmateur portatif PROG2 ou le logiciel WINPPCL.

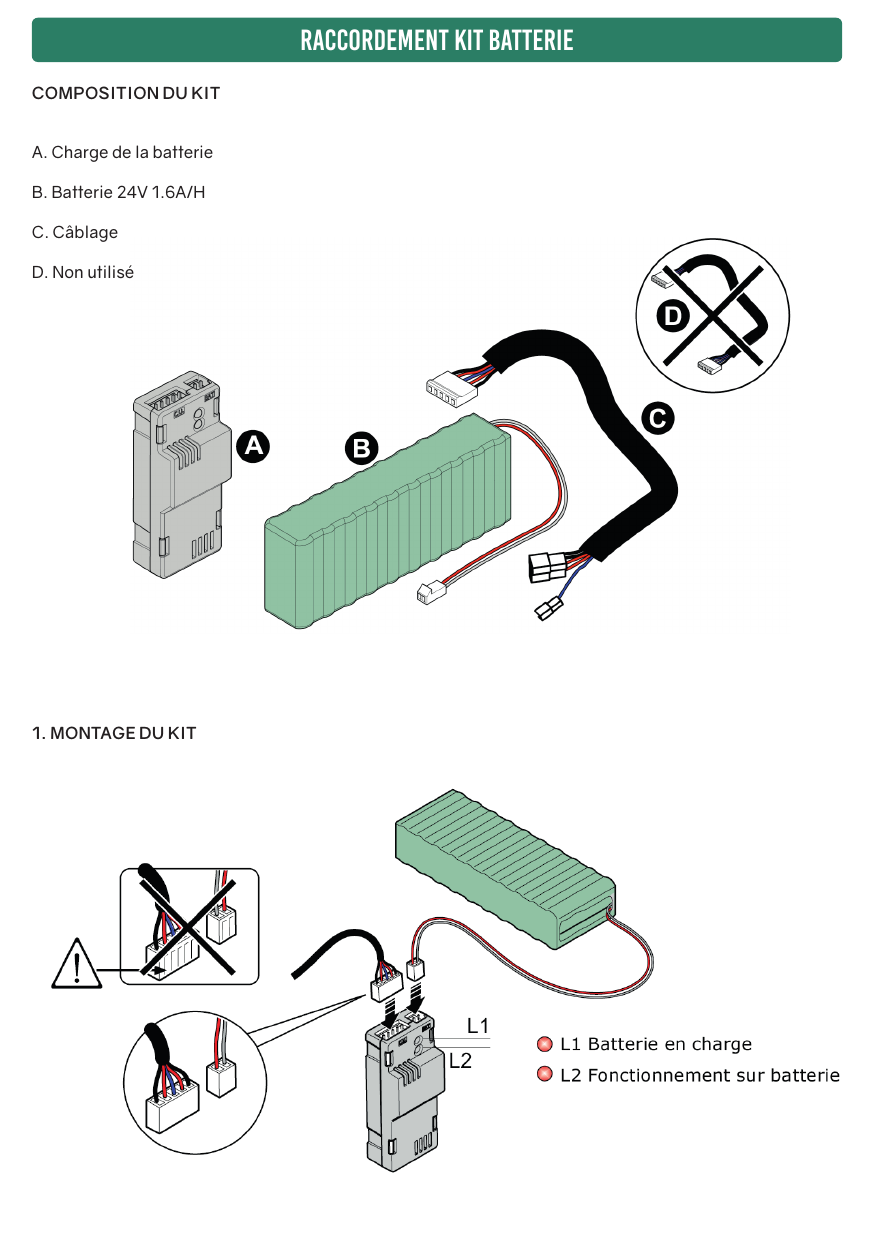

Raccordement kit batterie
Composition du kit
- A. Charge de la batterie
- B. Batterie 24V 1.6A/H
- C. Câblage
- D. Non utilisé
1. Montage du kit
Brancher le câblage en respectant les connecteurs. Les témoins indiquent : L1 — batterie en charge ; L2 — fonctionnement sur batterie.

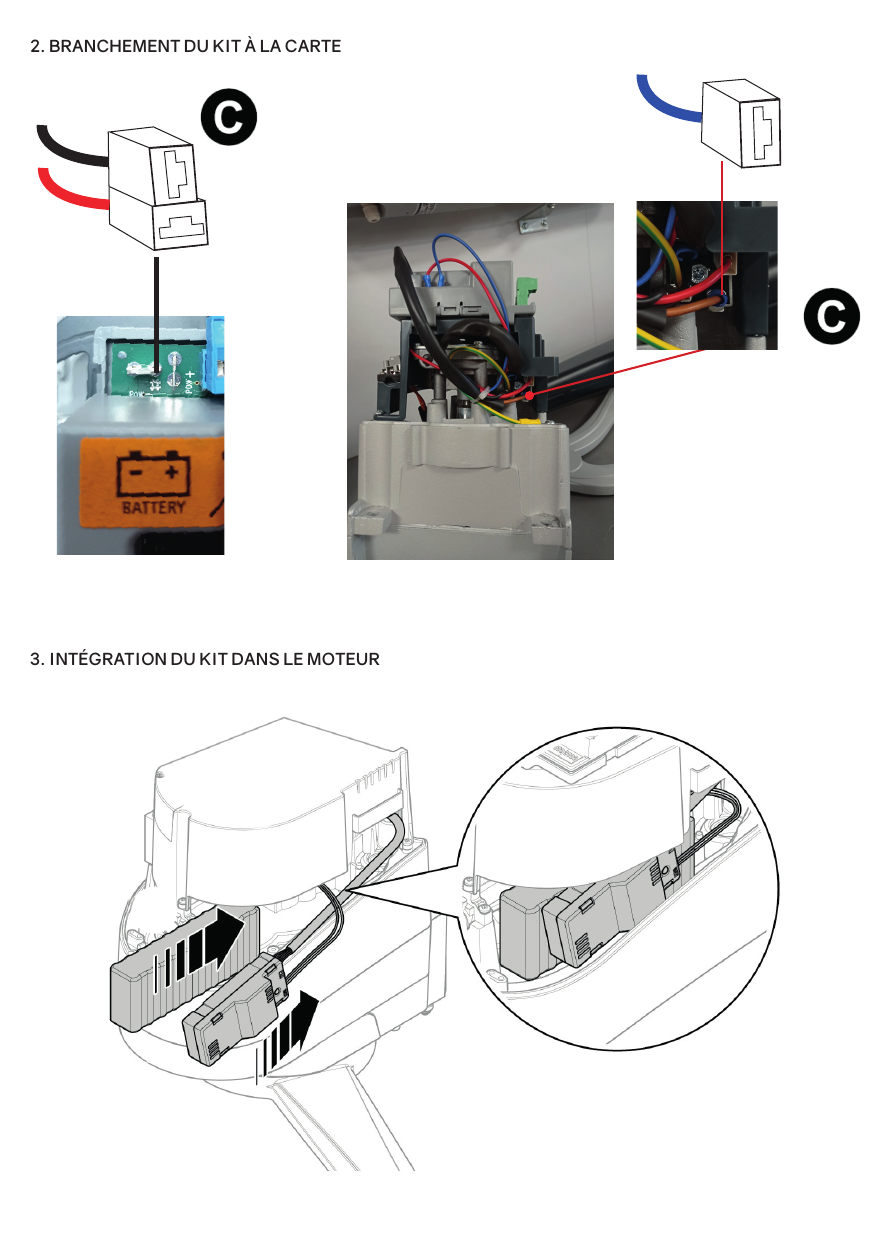

2. Branchement du kit à la carte
3. Intégration du kit dans le moteur
Programmation générale « PrG »
| N° | Param | Plage de réglages | Description du paramètre | Valeur usine |
|---|---|---|---|---|
| 1 | En.SA | no / Si | Activation mode ÉCONOMIE D’ÉNERGIE à l’arrêt | no |
| 2 | t.APP | 0.0″ / 1′00 | Temps d’ouverture partielle (accès piéton) | 8.0″ |
| 3 | t.ChP | 0.0″ / 1′00 | Temps de fermeture partielle (accès piéton) | 9.0″ |
| 4 | r.AP | 0.0″ / 1′00 | Temps de décalage des vantaux en ouverture | 1.0″ |
| 5 | r.Ch | 0.0″ / 1′00 | Temps de décalage des vantaux en fermeture | 5.0″ |
| 6 | t.SEr | 0.5″ / 1′00 — no | Temps d’activation de la serrure électrique (0 = serrure non sollicitée) | 2.0″ |
| 7 | SEr.S | Si / no | Mode serrure silencieuse | Si |
| 8 | t.ASE | 0.0″ / 1′00 | Temps d’alim. serrure avant le départ du moteur | 1.0″ |
| 9 | t.inv | 0.5″ / 1′00 — no | Temps de coup de bélier (0 = coup de bélier désactivé) | no |
| 10 | t.PrE | 0.5″ / 1′00 — no | Temps de préclignotement (0 = préclignotement désactivé) | 1.0″ |
| 11 | Pot1 | 30 / 100 % | Puissance moteur 1 | 70 |
| 12 | Pot2 | 30 / 100 % | Puissance moteur 2 | 70 |
| 13 | Po.r1 | 0 / 60 % | Puissance moteur 1 durant la phase de ralentissement | 30 |
| 14 | Po.r2 | 0 / 60 % | Puissance moteur 2 durant la phase de ralentissement | 30 |
| 15 | P.bAt | Si / no | Puissance moteurs max si fonctionnement sur batterie | no |
| 16 | rAM | 0 / 6 | Rampe d’accélération | 4 |
| 17 | SEn1 | 1.0A / 3.5A | Détecteur d’obstacles sur le moteur 1 | 1.5A |
| 18 | SEn2 | 1.0A / 3.5A | Détecteur d’obstacles sur le moteur 2 | 1.5A |
| 19 | rALL | 30 / 100 % | Ralentissement | 30 |
| 20 | St.AP | no / ChiU / PAUS | Action si commande START pendant l’ouverture (no : inactive ; ChiU : le portail se referme ; PAUS : bascule en mode pause) | PAUS |
| 21 | St.Ch | StoP / APer | Action si commande START pendant la fermeture (StoP : le portail s’arrête ; APer : le portail s’ouvre à nouveau) | StoP |
| 22 | St.PA | no / ChiU / PAUS | Action si commande START pendant le temps de pause (no : inactive ; ChiU : se referme ; PAUS : temps de pause rechargé Ch.AU) | ChiU |
| 23 | SP.AP | no / ChiU / PAUS | Commande START PIETON pendant l’ouverture piéton (no : inactive ; ChiU : se referme ; PAUS : bascule en mode pause) | PAUS |
| 24 | Ch.AU | no / 0.5″ à 20.0″ | Refermeture automatique (no = inactive ; sinon se referme après le temps paramétré) | no |
| 25 | Ch.tr | no / 0.5″ à 20.0″ | Fermeture après passage devant les cellules (no : désactivé, utilise Ch.AU ; sinon se referme après le temps paramétré) | no |
| 26 | PA.tr | no / Si | Suite passage devant cellules, refermeture après Ch.tr | no |
| 27 | LUCi | t.LUC / no / CiCL | Lumière de courtoisie (t.LUC : temporisé 0 à 20″ ; no : désactivée ; CiCL : allumée pour toute la durée du cycle) | CiCL |
| 28 | AUS | tiM / biST / Mon | Contact auxiliaire (tiM : temporisé 0 à 20″ ; biST : bistable ; Mon : monostable) | Mon |
| 29 | SPiA | no / FlSh / U.L. | Configuration sortie feu basse tension (no : non utilisé ; FlSh : fonction clignotant ; U.L. : fonction lampe témoin) | no |
| 30 | LP.PA | no / Si | Clignotant en pause | no |
| 31 | Strt | no / StAn / AP.CH / PrES / orol | Fonctionnement des entrées de commande (no : entrées START et START.P désactivées ; StAn : standard, START.P = piéton ; AP.CH : ouverture/fermeture séparées, START.P = fermeture ; PrES : homme mort, START = OUV, START.P = FERM ; orol : maintien portail ouvert par START permanente) | StAn |
| 32 | StoP | no / invE / ProS | Fonctionnement de l’entrée STOP (no : non prise en compte ; invE : arrête le portail, le START suivant inverse ; ProS : arrête le portail, le START suivant n’inverse pas) | no |
| 33 | Foto | CfCh / no / Ch | Fonctionnement de l’entrée cellules extérieures (CfCh : prises en compte en fermeture et portail à l’arrêt ; no : non active ; Ch : prises en compte uniquement en fermeture) | CFCh |
| 34 | Fot.i | APCh / no | Fonctionnement de l’entrée cellule intérieure (APCh : active en ouverture et fermeture ; no : désactivée) | no |
| 35 | Ft.tE | Si / no | Test de fonctionnement des photocellules | Si |
| 36 | CoS1 | no / AP / APCH | Entrée barre palpeuse 1 (barre palpeuse fixe) — no : non active ; AP : active uniquement en ouverture ; APCH : active en ouverture et fermeture | no |
| 37 | CoS2 | no / CH / APCH | Entrée barre palpeuse 2 (barre palpeuse mobile) — no : non active ; CH : active uniquement en fermeture ; APCH : active en ouverture et fermeture | no |
| 38 | Co.tE | no / Foto / rESI | Test de fonctionnement des barres palpeuses de sécurité (no : désactivé ; Foto : barres optiques ; rESI : barres résistives) | no |
| 39 | riLA | no / 0.1″ à 1.0″ | Relâchement pression sur les butées fermeture et ouverture (no : pas de relâchement ; sinon le moteur s’inverse brièvement pour faciliter le débrayage) | 0.2″ |
| 40 | FinE | no / Si | Fin de programmation (no : ne quitte pas ; Si : quitte en mémorisant les paramètres configurés) | no |
Anomalies de fonctionnement — messages d’erreurs
La LED OVERLOAD est allumée
Cela indique une surcharge sur la sortie 24V.
- Enlever la partie extractible contenant les bornes de K1 à K10. La LED OVERLOAD doit s’éteindre.
- Éliminer la cause de la surcharge.
- Ré-embrocher le bornier extractible et vérifier que la LED ne s’allume à nouveau.
Clignotement de préavis prolongé
Quand on donne une commande de start le clignotant s’allume immédiatement, mais le portail ne s’ouvre pas de suite. Cela signifie que le compteur de cycles préréglés dans le menu SErv est arrivé à zéro et que l’installation nécessite un entretien.
Erreur 1
À la sortie de la programmation sur l’écran apparaît Err1. Cela signifie qu’il n’a pas été possible de sauver les données modifiées. Ce dysfonctionnement n’est pas réparable par l’installateur. L’armoire doit être retournée à V2 S.p.A. pour la réparation.
Erreur 2
Quand on donne une commande de start, le portail ne s’ouvre pas et sur l’écran apparaît Err2. Cela signifie que le test des MOSFET a échoué. Ce dysfonctionnement n’est pas réparable par l’installateur. L’armoire doit être retournée à V2 S.p.A. pour la réparation.
Erreur 3
Quand on donne une commande de start, le portail ne s’ouvre pas et sur l’écran apparaît Err3. Cela signifie que le test des cellules a échoué.
- S’assurer qu’aucun obstacle n’a interrompu le faisceau des photocellules au moment où on a donné la commande de start.
- S’assurer que les cellules habilitées dans les menus Fot1 et Fot2 sont effectivement installées.
- Si on utilise des cellules externes, s’assurer que le paramètre du menu Foto est établi sur CF.Ch.
- S’assurer que les cellules sont alimentées et fonctionnent : en coupant le faisceau on doit entendre le déclenchement du relais.
- Contrôler que les cellules photoélectriques sont reliées correctement comme indiqué dans le paragraphe dédié.
Erreur 5
Quand on donne une commande de start, le portail ne s’ouvre pas et l’affichage indique Err5. Cela signifie que le test des barres palpeuses a échoué. S’assurer que le menu relatif au test des barres palpeuses Co.tE a été configuré de manière correcte. S’assurer que les barres palpeuses habilitées par menu sont effectivement installées.
Erreur 8
Quand on cherche à exécuter une fonction d’auto-apprentissage la commande est refusée et sur l’afficheur on visualise l’inscription Err8. Cela veut dire que la configuration de l’armoire de commande n’est pas compatible avec la fonction demandée. Pour pouvoir exécuter l’auto-apprentissage il est nécessaire que les entrées de Start soient activées en modalité standard ; pour la mesure des courants du moteur il est nécessaire aussi que la durée de l’ouverture et de la fermeture soient d’au moins 7,5 secondes.
Erreur 9
Quand on essaye de modifier les réglages de l’armoire et que sur l’écran apparaît Err9. Cela signifie que la programmation a été bloquée avec la clé de verrouillage du programme CL1+ (cod. 161213). Pour procéder à la modification des données, il est nécessaire d’insérer dans le connecteur interface ADI la même clé utilisée pour activer le blocage de la programmation.
Erreur 90
Lorsqu’un cycle de travail tente d’être amorcé avant que la procédure d’initialisation n’ait été exécutée, l’écran affiche Er90. Exécuter la procédure d’initialisation.
Erreur 91
Si durant la procédure d’initialisation, le test des photocellules extérieures échoue, l’écran affiche Er91. Vérifier le fonctionnement de la photocellule reliée à l’entrée PHOTO.
REMARQUE : Cette anomalie n’efface pas les données déjà acquises lors de la procédure d’initialisation.
Erreur 92
Si lors de la procédure d’initialisation, l’armoire de commande détecte un obstacle durant le mouvement du vantail, l’écran affichera Er92. S’assurer qu’il n’existe aucun obstacle dans la zone de mouvement des portes puis répéter la procédure d’initialisation.
Erreur 93
Si lors de la procédure d’initialisation, l’écran affiche Er93, cela signifie que le moteur SLAVE est raccordé à l’envers. Vérifier le branchement du moteur SLAVE puis répéter la procédure d’initialisation.
Erreur 94
Si lors de la procédure d’initialisation, l’armoire de commande ne détecte pas la présence du moteur SLAVE mais que l’opérateur a indiqué que celui-ci était bien présent, l’écran affiche Er94. Vérifier le branchement du moteur SLAVE puis répéter la procédure d’initialisation.
Notice n° 390 - 18/06/2021
