Notice V2 EASY BASIC
Produit concerné
EASY-BASIC — Armoire de commande analogique pour stores
Notice technique V2 (réf. ZIS365 / IL 398 — édition 14/11/2018). Centrale de commande analogique pour stores et rideaux roulants.
Conseils importants
Pour tout précision technique ou problème d'installation, V2 dispose d'un Service Clients à votre disposition du lundi au vendredi de 8:30 à 12:30 et de 14:00 à 18:00 au numéro +39-0172.812411.
V2 S.p.A. se réserve le droit d'apporter d'éventuelles modifications au produit sans préavis ; elle décline en outre toute responsabilité pour tous types de dommages aux personnes ou aux choses dus à une utilisation impropre ou à une mauvaise installation.
Avant de procéder avec l'installation et la programmation, lire attentivement les notices.
- Ce manuel d'instruction est destiné à des techniciens qualifiés dans le domaine des automatismes.
- Aucune des informations contenues dans ce livret ne pourra être utile pour le particulier.
- Toutes opérations de maintenance ou programmation doivent être faites par des techniciens qualifiés.
L'automation doit être réalisée conformément aux dispositifs normatifs européens en vigueur
- EN 60204-1 : Sécurité de la machinerie. Equipement électrique des machines, partie 1 : règles générales.
- EN 12445 : Sécurité dans l'utilisation de fermetures automatisées, méthodes d'essai.
- EN 12453 : Sécurité dans l'utilisation de fermetures automatisées, conditions requises.
- L'installateur doit pourvoir à l'installation d'un dispositif (ex. interrupteur magnétothermique) qui assure la coupure omnipolaire de l'équipement du réseau d'alimentation. La norme requiert une séparation des contacts d'au moins 3 mm pour chaque pôle (EN 60335-1).
- Quand on a effectué les branchements à la bornière, il faut mettre des bandes sur les conducteurs à tension qui se trouvent en proximité de la bornière et sur les conducteurs pour le branchement des parties externes (accessoires). De cette manière, en cas de détachement d'un conducteur, on évite que les parties en tension puissent aller en contact avec les parties à faible tension de sécurité.
- Pour la connexion de tubes rigides ou flexibles utiliser des raccordements possédant le niveau de protection IP55.
- L'installation requiert des compétences en matière d'électricité et mécaniques ; elle doit être faite exclusivement par des techniciens qualifiés en mesure de délivrer l'attestation de conformité pour l'installation (Directive 89/392 CEE, - IIA).
- Il est obligatoire de se conformer aux normes suivantes pour fermetures véhiculaires automatisées : EN 12453, EN 12445, EN 12978 et à toutes éventuelles prescriptions nationales.
- L'installation électrique où l'on branche l'automatisme doit répondre aux normes en vigueur et être faite à règles de l'art.
- La régulation de la force de poussée du vantail doit être mesurée avec un outil spécial et réglée selon les valeurs maxi admises par la norme EN 12453.
- Brancher le câble de terre des moteurs à l'installation de mise à la terre du réseau d'alimentation.
- Précautions nécessaires à prendre (par exemple brassard antistatique) pour manipuler les parties sensibles aux décharges électrostatiques.
Déclaration UE de conformité
V2 S.p.A. déclare que les produits EASY-BASIC sont conformes aux qualités requises essentielles fixées par les directives suivantes :
- 2014/30/UE (Directive EMC)
- 2014/35/UE (Directive Basse tension)
- Directive RoHS2 2011/65/CE
Racconigi, le 01/06/2016
Le représentant dûment habilité V2 S.p.A. — Antonio Livio Costamagna
Élimination du produit
Comme pour les opérations d'installation, même à la fin de la vie de ce produit, les opérations de démantèlement doivent être effectuées par un personnel qualifié.
Ce produit est composé de différents types de matériaux : certains peuvent être recyclés, d'autres doivent être éliminés. S'informer sur les systèmes de recyclage ou de mise au rebut prévus par les règlements en vigueur sur le territoire, pour cette catégorie de produit.
Attention ! Certaines parties du produit peuvent contenir des substances polluantes ou dangereuses qui, si dispersées dans l'environnement, pourraient provoquer des effets nocifs sur l'environnement et sur la santé humaine. Comme indiqué par le symbole prévu, il est interdit de jeter ce produit dans les déchets domestiques. Effectuer une « collecte séparée » pour la mise au rebut, selon les méthodes prévues par les règlements en vigueur sur le territoire, ou amener le produit au vendeur au moment de l'achat d'un nouveau produit équivalent.
Attention ! Les règlements en vigueur au niveau local peuvent prévoir de lourdes sanctions en cas de mise au rebut abusif de ce produit.
Description de l'armoire de commande
L'armoire de commande analogique EASY-BASIC est un novateur produit V2 qui garantit une sécurité et une fiabilité pour l'automatisation de store.
- Configuration et programmation par trimmer et commutateur DIP
- Alimentation pour 1 moteur monophasé 230V
- Récepteur radio 433,92 MHz intégré
- Fonctionnement avec émetteurs série Personal Pass ou Royal
- Possibilité de mémoriser 30 codes différents (Personal Pass)
- Entrées de start, stop / barre palpeuse
- 1 entrée pour photocellules
- Entrée de STOP, utilisable également pour contrôler un bord résistif (pontage J1 NON activé)
- Gestion de start et lumières de courtoisie par émetteur
- Sortie 230V pour feu ou lumière de courtoisie
- Visualisation de l'état des entrées par led
Caractéristiques techniques
| Caractéristique | Modèles 230V | Modèles 120V |
|---|---|---|
| Alimentation | 230 V / 50 Hz | 120 V / 60 Hz |
| Charge max moteur | 1100 W | 600 W |
| Charge max accessoires 24 Vac | 3 W | |
| Température de travail | -20 ÷ +60 °C | |
| Fusible de protection | F1 = 5A delayed / F2 = 160 mA delayed | |
| Dimensions | 170 x 185 x 70 mm | |
| Poids | 800 g | |
| Protection | IP55 | |

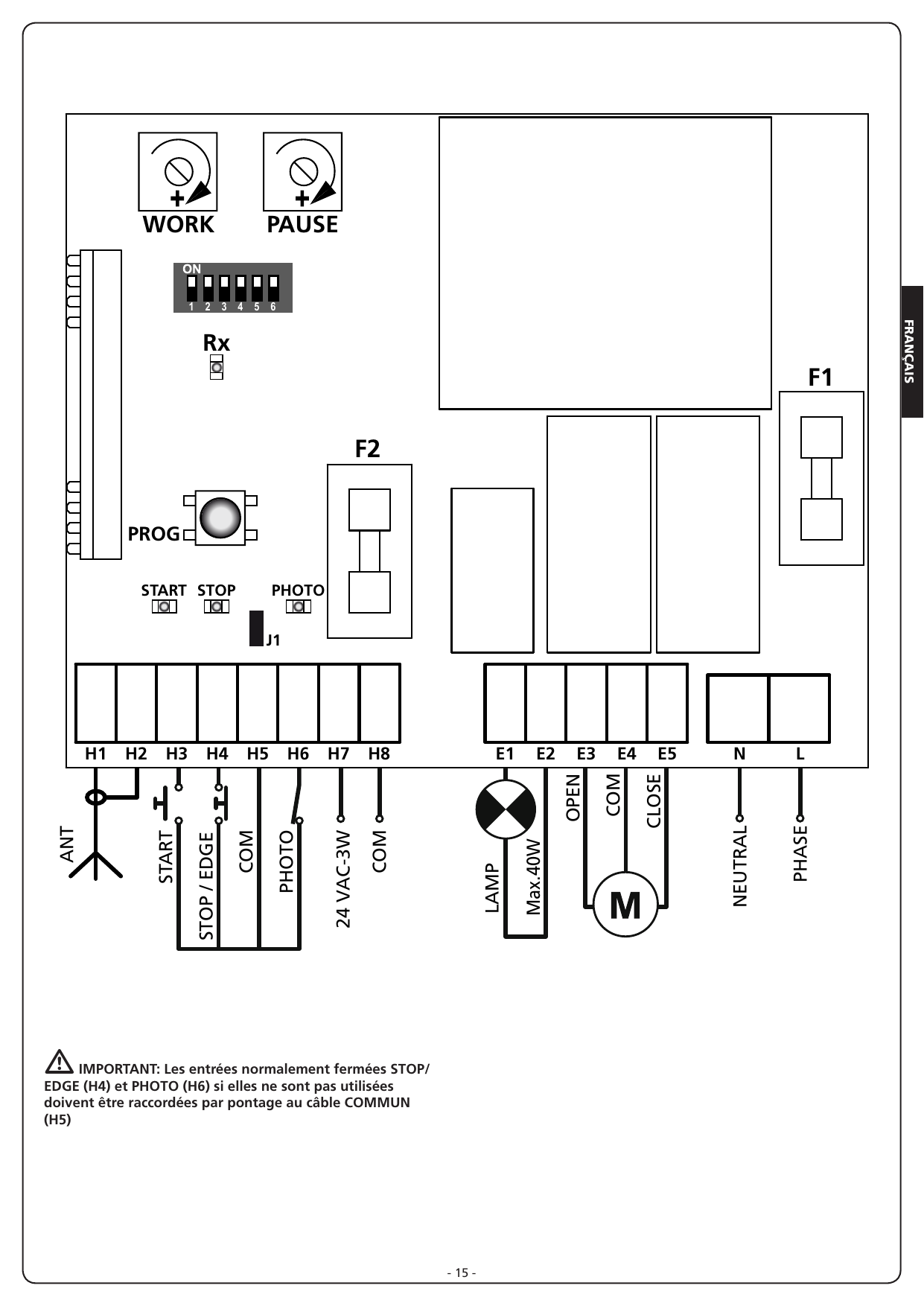

Branchements électriques
| Borne | Description |
|---|---|
| H1 | Centrale antenne |
| H2 | Blindage antenne |
| H3 | START. Contact N.O. |
| H4 | STOP. Contact N.C. (bouton de STOP - J1 activé). EDGE (bord de sécurité résistif - J1 NON activé). L'intervention du bord de sécurité désactive la fermeture automatique. |
| H5 | COMMUN (-) |
| H6 | PHOTOCELLULE. Contact N.C. |
| H7-H8 | Sortie alimentation 24 Vac pour photocellules et d'autres accessoires |
| E1 - E2 | CLIGNOTANT 230Vac / 120Vac — LUMIÈRE DE COURTOISIE 230Vac / 120Vac |
| E3 | Ouverture moteur |
| E4 | Commun moteur |
| E5 | Fermeture moteur |
| N | Neutre alimentation 230Vac / 120Vac |
| L | Phase alimentation 230Vac / 120Vac |
IMPORTANT : Les entrées normalement fermées STOP/EDGE (H4) et PHOTO (H6), si elles ne sont pas utilisées, doivent être raccordées par pontage au câble COMMUN (H5).

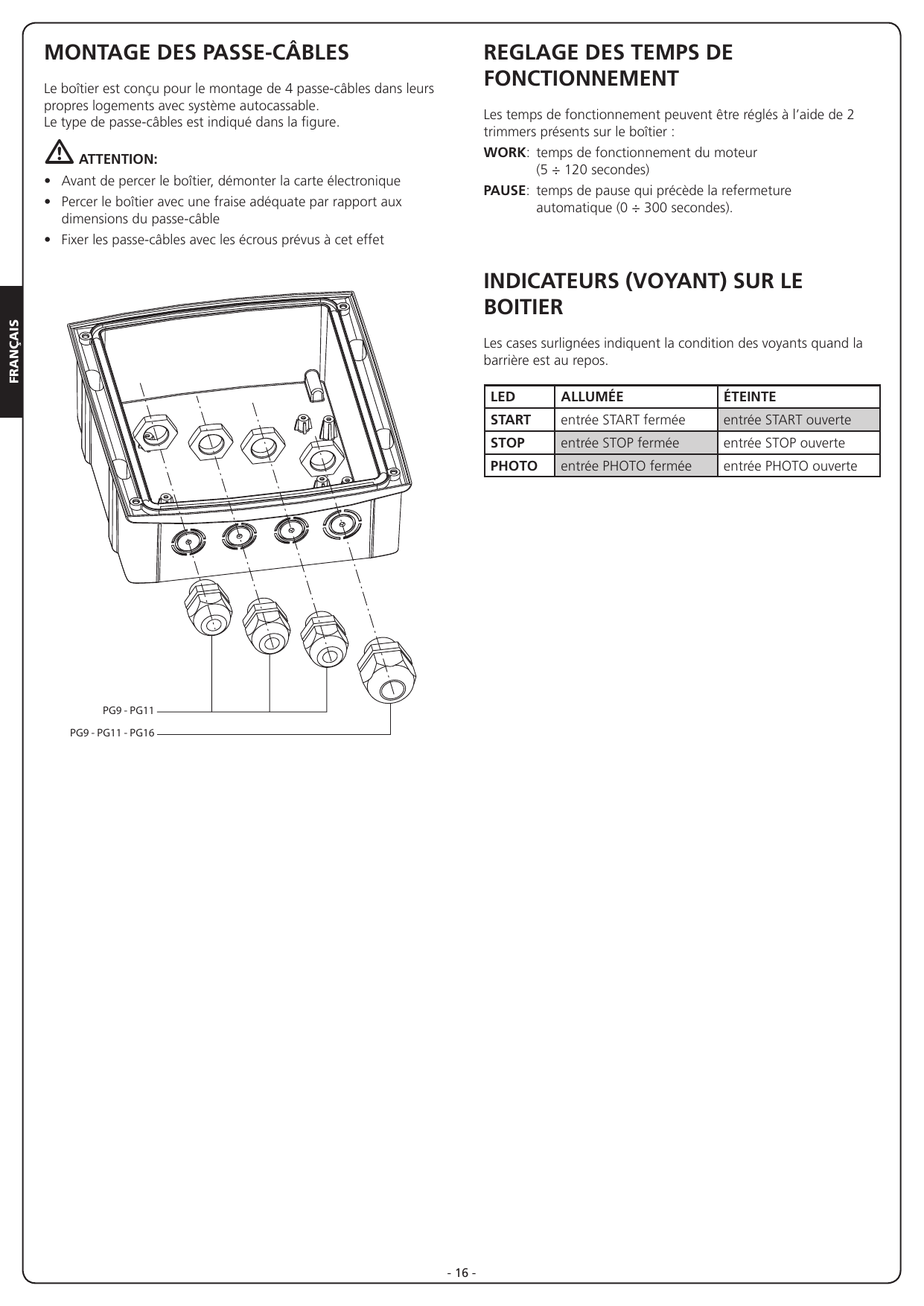

Montage des passe-câbles
Le boîtier est conçu pour le montage de 4 passe-câbles dans leurs propres logements avec système autocassable. Le type de passe-câbles est indiqué dans la figure (PG9 - PG11 ; PG9 - PG11 - PG16).
ATTENTION :
- Avant de percer le boîtier, démonter la carte électronique.
- Percer le boîtier avec une fraise adéquate par rapport aux dimensions du passe-câble.
- Fixer les passe-câbles avec les écrous prévus à cet effet.
Réglage des temps de fonctionnement
Les temps de fonctionnement peuvent être réglés à l'aide de 2 trimmers présents sur le boîtier :
- WORK : temps de fonctionnement du moteur (5 ÷ 120 secondes)
- PAUSE : temps de pause qui précède la refermeture automatique (0 ÷ 300 secondes)
Indicateurs (voyant) sur le boîtier
Les cases surlignées indiquent la condition des voyants quand la barrière est au repos.
| LED | Allumée | Éteinte |
|---|---|---|
| START | entrée START fermée | entrée START ouverte |
| STOP | entrée STOP fermée | entrée STOP ouverte |
| PHOTO | entrée PHOTO fermée | entrée PHOTO ouverte |
Programmation de la logique de fonctionnement
Il est possible d'obtenir diverses logiques de fonctionnement de l'armoire de commande en intervenant simplement sur les dip-switch se trouvant sur la carte. Ci-après sont illustrées les fonctions associées à chaque dip-switch.
| DIP | Fonction | Config. | Description |
|---|---|---|---|
| 1 | LUMIÈRE | ON | Lumière de courtoisie — La sortie (E1 - E2) est activée fixe pendant les phases d'ouverture, pause et fermeture. Une fois le cycle de fonctionnement terminé, la lumière reste allumée pendant encore 2 minutes. |
| 1 | LUMIÈRE | OFF | Clignotant — La sortie (E1 - E2) est activée à intermittence (2 Hz) pendant les phases d'ouverture et fermeture et pendant la pause si la refermeture automatique est activée. |
| 2 | Logique de fonctionnement | ON | Logique automatique — La commande de start active un cycle de fonctionnement OUVRIR-PAUSE-FERMER-STOP. La fermeture commence automatiquement après le temps de pause configuré (trimmer PAUSE). |
| 2 | Logique de fonctionnement | OFF | Logique pas à pas — La commande de start active un cycle de fonctionnement OUVRIR/STOP/FERMER/STOP-OUVRIR… |
| 3 | Start en ouverture | ON | Start actif en ouverture — La commande de START pendant la phase d'ouverture interrompt l'ouverture (le minuteur éventuel pour la refermeture automatique n'est pas chargé). |
| 3 | Start en ouverture | OFF | Start non actif en ouverture — Une commande de START pendant la phase d'ouverture est ignorée. |
| 4 | Logique homme mort | ON | Logique homme mort active — L'utilisateur doit maintenir enfoncé le bouton de start pendant toute la durée de l'ouverture ou de la fermeture qu'il désire effectuer. La durée maximum de l'ouverture ou de la fermeture dépend du temps de travail configuré. La logique HOMME MORT peut être activée soit avec logique Start/Stop, soit Up/Down. La commande de STOP interrompt le cycle de fonctionnement, indépendamment de l'état des entrées de commande. Donc si la touche START est pressée, l'intervention du STOP arrête le mouvement et son relâchement ne permet pas au moteur de se remettre en mouvement tant que l'entrée START n'est pas relâchée et de nouveau pressée. ATTENTION : quand la fonction Homme-Mort est activée, le fonctionnement par radio est empêché. |
| 4 | Logique homme mort | OFF | Logique homme mort non active — L'utilisateur peut activer l'automation en ouverture ou fermeture avec une simple commande de start. La durée maximum de l'ouverture ou de la fermeture dépend du temps de travail configuré (trimmer WORK). |
| 5 | Photocellule | ON | Photocellule active en ouverture et en fermeture — L'intervention de la photocellule durant la phase d'ouverture entraîne l'arrêt du moteur. Quand le rayon de la photocellule se libère, l'automation se met en ouverture pendant le temps défini avec le trimmer WORK. L'intervention de la photocellule durant la phase de fermeture provoque la réouverture de la barrière. |
| 5 | Photocellule | OFF | Photocellule active uniquement en fermeture — L'intervention de la photocellule durant la phase d'ouverture est ignorée. L'intervention de la photocellule durant la phase de fermeture provoque la réouverture de la barrière. |
| 6 | Pré-clignotement | ON | Pré-clignotement actif — Avant d'activer le moteur en ouverture, le clignotant s'allume pendant 1 seconde. Avant d'activer le moteur en fermeture, le clignotant s'allume pendant 3 secondes. |
| 6 | Pré-clignotement | OFF | Pré-clignotement non actif |

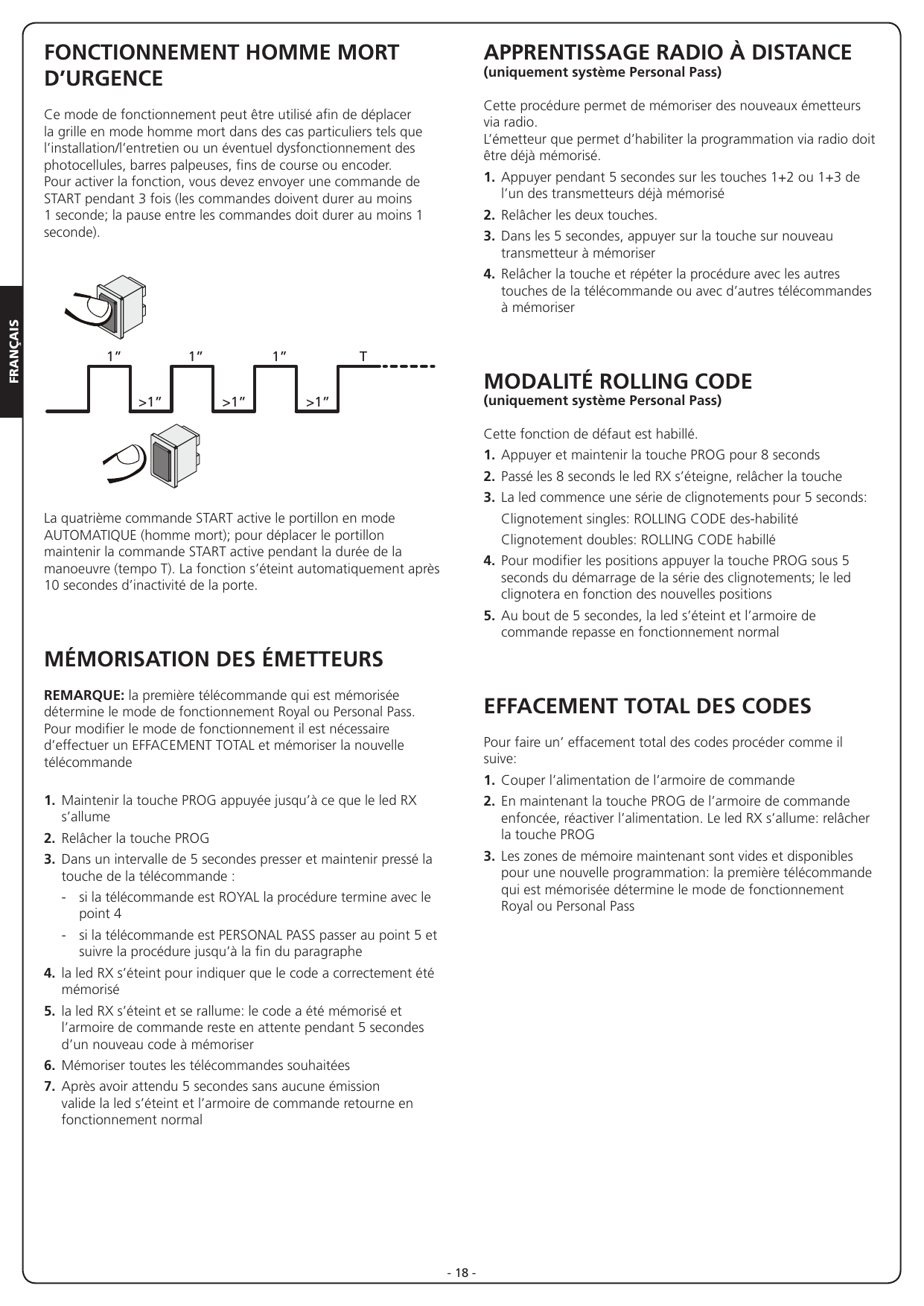

Fonctionnement homme mort d'urgence
Ce mode de fonctionnement peut être utilisé afin de déplacer la grille en mode homme mort dans des cas particuliers tels que l'installation/l'entretien ou un éventuel dysfonctionnement des photocellules, barres palpeuses, fins de course ou encoder.
Pour activer la fonction, vous devez envoyer une commande de START 3 fois (les commandes doivent durer au moins 1 seconde ; la pause entre les commandes doit durer au moins 1 seconde).
La quatrième commande START active le portillon en mode AUTOMATIQUE (homme mort) ; pour déplacer le portillon maintenir la commande START active pendant la durée de la manœuvre (tempo T). La fonction s'éteint automatiquement après 10 secondes d'inactivité de la porte.
Mémorisation des émetteurs
Remarque : la première télécommande qui est mémorisée détermine le mode de fonctionnement Royal ou Personal Pass. Pour modifier le mode de fonctionnement il est nécessaire d'effectuer un EFFACEMENT TOTAL et mémoriser la nouvelle télécommande.
- Maintenir la touche PROG appuyée jusqu'à ce que le led RX s'allume.
- Relâcher la touche PROG.
- Dans un intervalle de 5 secondes presser et maintenir pressée la touche de la télécommande :
- si la télécommande est ROYAL la procédure termine avec le point 4 ;
- si la télécommande est PERSONAL PASS passer au point 5 et suivre la procédure jusqu'à la fin du paragraphe.
- La led RX s'éteint pour indiquer que le code a correctement été mémorisé.
- La led RX s'éteint et se rallume : le code a été mémorisé et l'armoire de commande reste en attente pendant 5 secondes d'un nouveau code à mémoriser.
- Mémoriser toutes les télécommandes souhaitées.
- Après avoir attendu 5 secondes sans aucune émission valide, la led s'éteint et l'armoire de commande retourne en fonctionnement normal.
Apprentissage radio à distance (uniquement système Personal Pass)
Cette procédure permet de mémoriser de nouveaux émetteurs via radio. L'émetteur qui permet d'habiliter la programmation via radio doit être déjà mémorisé.
- Appuyer pendant 5 secondes sur les touches 1+2 ou 1+3 de l'un des transmetteurs déjà mémorisé.
- Relâcher les deux touches.
- Dans les 5 secondes, appuyer sur la touche du nouveau transmetteur à mémoriser.
- Relâcher la touche et répéter la procédure avec les autres touches de la télécommande ou avec d'autres télécommandes à mémoriser.
Modalité Rolling Code (uniquement système Personal Pass)
Cette fonction est habilitée par défaut.
- Appuyer et maintenir la touche PROG pendant 8 secondes.
- Passées les 8 secondes, le led RX s'éteint, relâcher la touche.
- La led commence une série de clignotements pendant 5 secondes :
- Clignotement simple : ROLLING CODE déshabilité
- Clignotement double : ROLLING CODE habilité
- Pour modifier les positions, appuyer sur la touche PROG dans les 5 secondes du démarrage de la série de clignotements ; le led clignotera en fonction des nouvelles positions.
- Au bout de 5 secondes, la led s'éteint et l'armoire de commande repasse en fonctionnement normal.
Effacement total des codes
Pour faire un effacement total des codes, procéder comme suit :
- Couper l'alimentation de l'armoire de commande.
- En maintenant la touche PROG de l'armoire de commande enfoncée, réactiver l'alimentation. Le led RX s'allume : relâcher la touche PROG.
- Les zones de mémoire sont maintenant vides et disponibles pour une nouvelle programmation : la première télécommande qui est mémorisée détermine le mode de fonctionnement Royal ou Personal Pass.
Contact fabricant
V2 S.p.A.
Corso Principi di Piemonte 65/67
12035 RACCONIGI CN (ITALY)
Tel. +39 0172 812411 - Fax +39 0172 84050
info@v2home.com — www.v2home.com
