Notice V2 CITY 1 EVO

CITY1-EVO — Armoire de commande numérique pour portails à vantails et coulissants

Référence : ZIS391 — IL 424-1 — Édition 08/04/2018.

1 - Conseils importants

Pour tout précision technique ou problème d'installation V2 dispose d'un Service Clients à Votre disposition du lundi au vendredi de 8:30 à 12:30 et de 14:00 heures à 18:00 heures, au numéro +39-0172.812411.

V2 se réserve le droit d'apporter d'éventuelles modifications au produit sans préavis ; elle décline en outre toute responsabilité pour tous types de dommages aux personnes ou aux choses dus à une utilisation impropre ou à une mauvaise installation.

L'automation doit être réalisée conformément aux dispositifs normatifs européens en vigueur :

• EN 60204-1 (Sécurité de la machinerie. Équipement électrique des machines, partie 1 : règles générales).
• EN 12445 (Sécurité dans l'utilisation de fermetures automatisées, méthodes d'essai).
• EN 12453 (Sécurité dans l'utilisation de fermetures automatisées, conditions requises).

2 - Élimination du produit

Comme pour les opérations d'installation, même à la fin de la vie de ce produit, les opérations de démantèlement doivent être effectuées par un personnel qualifié.

Ce produit est composé de différents types de matériaux : certains peuvent être recyclés, d'autres doivent être éliminés. S'informer sur les systèmes de recyclage ou de mise au rebut prévus par les règlements en vigueur sur le territoire, pour cette catégorie de produit.

3 - Déclaration UE de conformité

V2 S.p.A. déclare que les produits CITY1-EVO sont conforment aux qualités requises essentielles fixées par les directives suivantes :

• 2014/30/UE (Directive EMC)
• 2014/35/UE (Directive Basse tension)
• Directive RoHS2 2011/65/CE

Racconigi, le 01/06/2015
Le représentant dûment habilité V2 S.p.A.
Antonio Livio Costamagna

4 - Caractéristiques techniques

Caractéristique	CITY1-EVO
Alimentation	230V / 50Hz
Charge max moteur	2 x 700W
Cycle de travail	40%
Consommation en veille (avec le module LOW ENERGY installé)	0,45 W
Charge max accessoires 24V	10W
Fusible de protection	5A
Poids	1600 g
Dimensions	295 x 230 x 100 mm
Température de travail	-20 ÷ +60°C
Protection	IP55

Caractéristique	CITY1-EVO-120V
Alimentation	120V / 60Hz
Charge max moteur	2 x 500W
Cycle de travail	30%
Consommation en veille (avec le module LOW ENERGY installé)	0,45 W
Charge max accessoires 24V	10W
Fusible de protection	8A
Poids	1600 g
Dimensions	295 x 230 x 100 mm
Température de travail	-20 ÷ +60°C
Protection	IP55

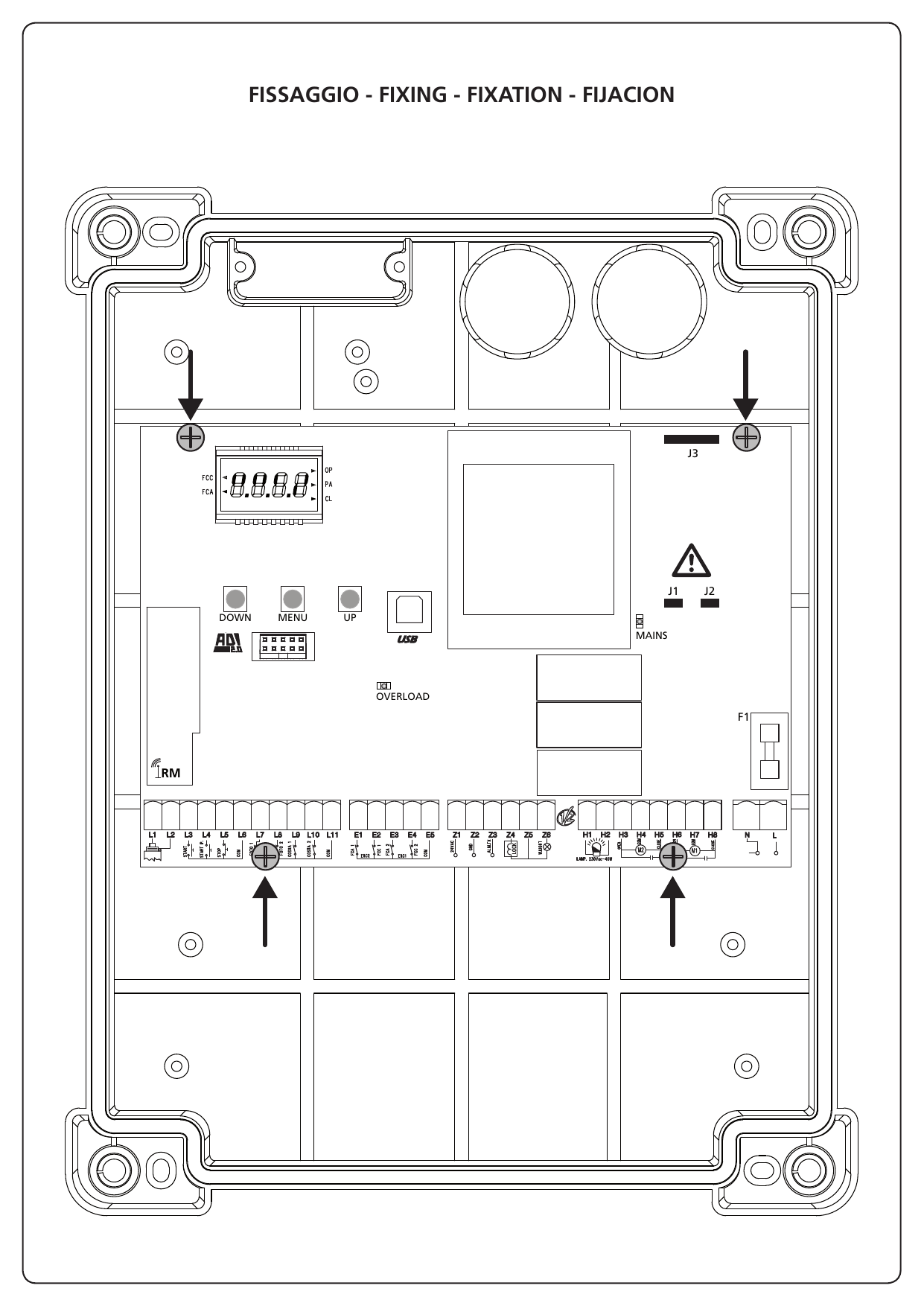

5 - Description de l'armoire de commande

La centrale numérique CITY1-EVO est un produit innovant V2, qui garantit sécurité et fiabilité pour l'automation de portails à un ou à deux volets.

La CITY1-EVO est dotée d'un affichage qui permet, en plus d'une programmation aisée, le monitoring constant de l'état des entrées ; de surcroît la structure à menus permet de poser de manière simple les temps de travail et les logiques de fonctionnement.

Dans le respect des lois européennes concernant la sécurité électrique et compatibilité électromagnétique (EN 60335-1, EN 50081-1 et EN 50082-1) elle est caractérisée par le total isolement électrique du circuit à basse tension (y compris les moteurs) par la tension de réseau.

Autres caractéristiques

• Contrôle automatique pour la commutation des relais à courants nuls
• Permet le contrôle de moteurs à 230V équipés avec ENCODEUR
• Réglage de la puissance avec découpage d'onde indépendante sur les deux moteurs
• Relèvement des obstacles par monitorage de la tension dans les condensateurs de démarrage
• Apprentissage automatique des temps de travail
• Possibilité de fonctionnement avec des dispositifs de fin de course mécanique raccordés à la centrale ou en série au moteur
• Tests des dispositifs de sécurité (photocellules, barres palpeuses et triac) avant de chaque ouverture (comme ceci est exigé par les réglementations de référence)
• Desactivation des entrée de securité à travers le menu de configuration : n'est pas necessaire pointer les bornes relatives à la securité pas installé, ça suffit dés-habiliter la fonction du menu relatif
• Possibilité de bloquer la programmation de l'armoire à travers de la clè optionelle CL1+
• Connecteur ADI 2.0 pour la gestion avancée des dispositifs ADI
• Connecteur USB pour connecter la centrale de commande à un PC et gérer par un logiciel la programmation de la centrale, les mises à jour du micrologiciel et les diagnostiques de fonctionnement
• Connecteur pour le module LOW ENERGY qui permet d'économiser l'énergie électrique : lorsque le portail est arrêté, le module LOW ENERGY désactive l'écran, les photocellules et tous les dispositifs alimentés par la boîte de connexions. Pour activer le fonctionnement du module il faut activer la fonction ENERGY SAVING (paramètre En.SA = SI)

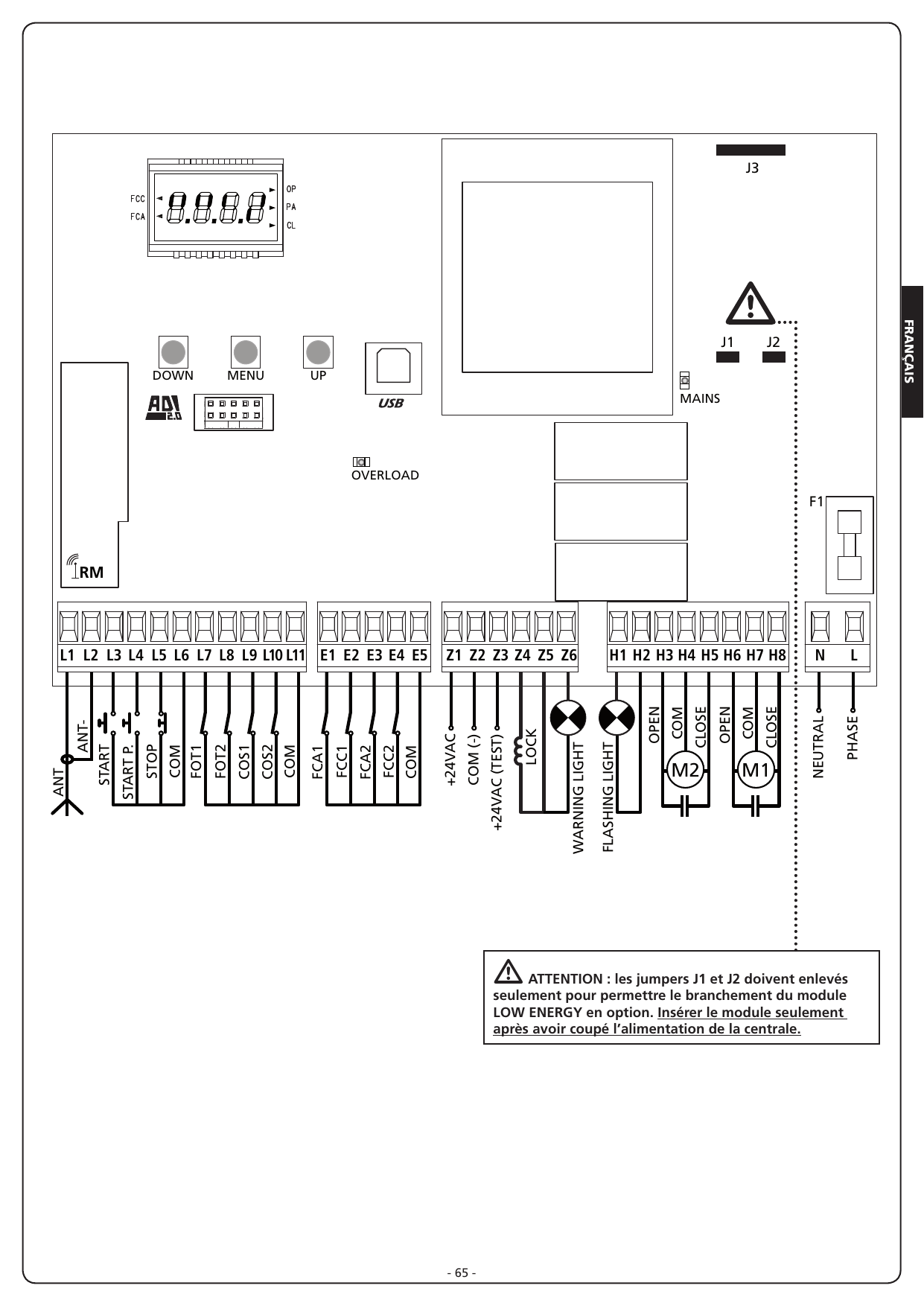

5.1 - Branchements électriques

Borne	Description
L1	Centrale antenne
L2	Blindage antenne
L3	START - Commande d'ouverture pour le branchement de commande traditionnels avec contact N.O.
L4	START P. - Commande d'ouverture piéton pour le branchement de commande traditionnels avec contact N.O.
L5	STOP - Commande d'arrêt. Contact N.F.
L6	Commun (-)
L7	FOT1 - Photocellules type 1. Contact N.F.
L8	FOT2 - Photocellules type 2. Contact N.F.
L9	COS1 - Barres palpeuse type 1 (fixe). Contact N.F.
L10	COS2 - Barres palpeuse type 2 (mouvant). Contact N.F.
L11	Commun (-)
E1	FCA1 - Fin course en ouverture du moteur M1 / Encoder moteur M2
E2	FCC1 - Fin course en fermeture du moteur M1
E3	FCA2 - Fin course en ouverture du moteur M2 / Encoder moteur M1
E4	FCC2 - Fin course en fermeture du moteur M2
E5	Commun (-)
Z1	Sortie alimentation 24 VAC pour photocellules et autres acces
Z2	Commun alimentation accessoires (-)
Z3	Alimentation TX photocellules / barres palpeuses optiques (24 Vca) pour Test fonctionnel
Z4 - Z5	Electro-blockage 12V
Z5 - Z6	Lumière en basse tension (12Vdc - 3W)
H1 - H2	Clignotant 230 / 120 Vac - 40W
H3	Moteur M2 (OUVERTURE)
H4	Moteur M2 (COMMUN)
H5	Moteur M2 (FERMETURE)
H6	Moteur M1 (OUVERTURE)
H7	Moteur M1 (COMMUN)
H8	Moteur M1 (FERMETURE)
L	Phase alimentation 230V / 120V
N	Neutre alimentation 230V / 120V
RM	Récepteur
ADI 2.0	Interface ADI 2.0
USB	Connecteur USB
OVERLOAD	Signale surcharge sur l'alimentation des accessoires
MAINS	Signale que la centrale est alimentée
F1	5 A (version 230V) / 8 A (version 120V)
J1 - J2 - J3	Connecteurs pour le module LOW ENERGY

5.2 - Moteurs

L'armoire CITY1-EVO peut piloter un ou deux moteurs asynchrone en courant alternée.

En phase d'ouverture, le moteur M1 est activé en premier, le moteur M2 s'active après le temps établi par le paramètre r.AP (retard en ouverture).

En phase de fermeture, le moteur M2 est activé en premier, le moteur M1 s'active après le temps établi par le paramètre r.Ch (retard en fermeture).

Les temps établis pour les paramètres r.AP et r.Ch ont le but d'éviter que les battants n'entrent en collision. Si nécessaire, modifier les valeurs de défault en accédant au menu de programmation.

REMARQUE : Si l'armoire doit commander un seul moteur, il faut le brancher aux bornieres concernant le moteur M1.

1. Brancher les câbles du moteur M1 de façon suivante :
   • Câble pour l'ouverture au borne H6
   • Câble pour la fermeture au borne H8
   • Câble commun de retour au borne H7
2. Brancher les câbles du moteur M2 (s'il existe) de façon suivante :
   • Câble pour l'ouverture au borne H3
   • Câble pour la fermeture au borne H5
   • Câble commun de retour au borne H4

Contrôle du decalage des vantaux

Si la centrale détecte que le moteur 1 est arrivé en premier en position fermeture, le portail se ré ouvre légèrement de manière à ce que la fermeture suivante se fasse dans l'ordre correct. Si les vantaux ne se chevauchent pas (par exemple dans un portail coulissant double) a ramené à zéro le retard dans l'ouverture (r.AP) pour désactiver le contrôle du decalage des vantaux.

Moteurs hydrauliques

Si vous utilisez des moteurs hydrauliques, il faut que certains paramètres de programmation de la centrale soient configurés comme suit :

• Puissance des moteurs réglée à 100% : Pot1 = 100, Pot2 = 100
• Ralentissements désactivés (ils sont déjà désactivés par défaut) : rA.AP = no, rA.Ch = no
• Capteur d'obstacles désactivé : SEnS = no

5.3 - Stop

Pour une plus grande sécurité il est possible installer un interrupteur que s'on l'actionne va provoquer le bloque immédiat du portail. L'interrupteur doit avoir un contact normalement fermé, que s'ouvre en cas d'actionnement.

• Brancher les câbles de l'interrupteur de stop entre les bornes L5 (STOP) et L6 (COM). Pour activer la fonction, modifier les réglages du paramètre StoP.

REMARQUE : Si l'interrupteur d'arrête est actionné quand le portail est ouvert, la fonction de re-fermeture automatique viens toujours des-habilitée ; pour refermer le portail il faut donner un commande de start (si la fonction de start en pause est des-habilitée, viens provisoirement re-habilitée pour permettre le déblocage du portail).

La fonction de l'interrupteur de stop peut être activée à travers un émetteur mémorisé sur le canal 3 (voir les notices du récepteur MR).

5.4 - Entrées de commande

L'armoire CITY1-EVO est dotée de deux entrées de commande (START et START P.), dont la fonction dépend de la modalité de fonctionnement programmée pour le paramètre Strt.

Mode standard (DEFAULT)

• START = START (commande l'ouverture totale du portail)
• START P. = START PIETONNE (commande l'ouverture partielle du portail)

Mode Ouvre/Ferme

• START = OUVERTURE (commande l'ouverture du portail)
• START P. = FERMETURE (commande la fermeture du portail)

Mode Homme mort

• START = OUVERTURE (commande l'ouverture du portail)
• START P. = FERMETURE (commande la fermeture du portail)

Le portail est ouvert ou fermé tant que le contact sur l'entrée START ou START P. reste fermé ; le portail s'arrête immédiatement lorsque le contact est ouvert.

Mode Horloge

Cette fonction permet, en utilisant une horloge, de maintenir le portail ouvert à certaine heure de la journée.

• START = START (commande l'ouverture totale du portail)
• START P. = START PIETONNE (commande l'ouverture partielle du portail)

Le portail reste ouvert durant le temps où le contact sur l'entrée START ou START P. reste fermé ; quand le contact s'ouvre à nouveau, le décomptage du temps de pause commence, puis le portail se referme.

REMARQUE : les entrées doivent entre branchées à dispositifs avec contact normalement ouvert.

Brancher les câbles du dispositif que gère la première entrée entre les bornes L3 (START) et L6 (COM) de l'armoire. Brancher les câbles du dispositif que gère la deuxième entrée entre les bornes L4 (START P.) et L6 (COM) de l'armoire.

Il est possible activer la fonction START en appuyant la touche UP au dehors du menu de programmation, ou à travers d'un émetteur mémorisé sur le canal 1 (voir les notices du récepteur MR).

Il est possible activer la fonction START P. en appuyant la touche DOWN au dehors du menu de programmation, ou à travers d'un émetteur mémorisé sur le canal 2.

5.5 - Photocellule

Selon les bornes ou on branche les cellules, l'armoire le repartit en deux catégories :

Photocellules type 1

Sont installées sur la coté interne du portail et sont actives soit pendant l'ouverture que la fermeture. En cas d'intervention des cellules type 1, l'armoire arrête les vantaux : quand le jet est dégagé, l'armoire ouvre complètement le portail.

Photocellules type 2

Sont installées sue la coté externe du portail et sont actives seulement pendant la fermeture. En cas d'intervention de la cellule de type 2, l'armoire re-ouvre immédiatement le portail, sans attendre le débrouillage.

L'armoire de commande fournit une alimentation à 24VAC pour les cellules et peut exécuter un test du fonctionnement avant de commencer l'ouverture du portail.

REMARQUE : Les bornes d'alimentation pour les photocellules sont protégés par un fusible électronique que coupe la courant en cas de surcharge.

• Brancher les câbles d'alimentation des cellules émettrice entre les bornes Z3 et Z2 de la centrale
• Brancher les câbles d'alimentation des cellules réceptrices entre les bornes Z1 et Z2 de la centrale
• Raccorder la sortie N.C. des récepteurs des photocellules de type 1 entre les bornes L7 et L11. Pour activer la fonction, modifier les réglages du paramètre Fot1
• Raccorder la sortie N.C. des récepteurs des photocellules de type 2 entre les bornes L8 et L11. Fonction active en fermeture et avec le portail à l'arrêt (fermé). Pour modifier le fonctionnement, régler le paramètre Fot2 dans le menu de programmation.

5.6 - Barres palpeuses

Selon le borne ou on les branches, l'armoire repartit les barres palpeuses en deux catégories :

Barre palpeuse type 1 (fixe)

Sont installées sur murs ou obstacles fixes ou les vantaux du portail se rapprochent pendant la phase d'ouverture. En cas d'intervention des barres de type 1 pendant l'ouverture du portail, l'armoire referme les vantaux pour 3 seconds, et puis se bloque ; en cas d'intervention des barres du type 1, pendant la fermeture du portail, l'armoire va se bloquer immediatement.

La commande suivant un arrêt provoqué par une détection d'obstacle ou par la barre palpeuse, provoque le départ du portail dans le sens initial ou dans le sens inverse suivant le paramètre programmé dans la fonction STOP. Si la fonction STOP est déshabilitée en programmation, la commande provoque le départ dans le sens initial.

Barre palpeuse type 2 (mouvant)

Sont installées à l'extrémité des vantaux. En cas d'intervention des barres type 2 pendant l'ouverture du portail, l'armoire se bloque immédiatement ; en cas d'intervention des barres type 2 pendant la fermeture du portail, l'armoire re-ouvre les vantaux pour 3 seconds, et après se bloque.

La commande suivant un arrêt provoqué par une détection d'obstacle ou par la barre palpeuse, provoque le départ du portail dans le sens initial ou dans le sens inverse suivant le paramètre programmé dans la fonction STOP. Si la fonction STOP est déshabilitée en programmation (DEFAULT), la commande provoque le départ dans le sens initial.

Les deux entrées sont en mesure de gérer soit la barre palpeuse classique avec contact normalement fermé soit la barre palpeuse en caoutchouc conducteur avec résistance nominale 8,2 kohm.

Modifier la valeur des paramètres CoS1 e CoS2 en fonction du type de côte installée.

• Brancher les câbles des barres de type 1 entre les bornes L9 et L11. Pour activer la fonction, modifier les réglages du paramètre CoS1
• Brancher les câbles des barres de type 2 entre les bornes L10 e L11. Pour activer la fonction, modifier les réglages du paramètre CoS2

Pour répondre aux prescription de la norme EN12978, il est nécessaire d'utiliser des barres palpeuses équipées d'une centrale qui vérifie en permanence le bon fonctionnement du système. Si on utilise des centrales permettant le test par coupure de l'alimentation, relier les câbles d'alimentation de la centrale sur les bornes Z3 et Z2. Si non, les relier entre les bornes Z1 et Z2.

5.7 - Fin course

La centrale CITY1-EVO peut contrôler la course du portail grâce aux fins de course avec interrupteur. Les fins de course peuvent être utilisés pour indiquer les limites de la course ou pour indiquer le point de départ du ralentissement.

Pour activer la fonction et sélectionner le type de fonctionnement (limites de la course / début du ralentissement), modifier les réglages du paramètre FC.En.

Raccorder les fins de course à la boîte de connexions de la centrale comme suit :

• Fin course en ouverture du vantail 1 entre les bornes E1 et E5
• Fin course en fermeture du vantail 1 entre les bornes E2 et E5
• Fin course en ouverture du vantail 2 entre les bornes E3 et E5
• Fin course en fermeture du vantail 2 entre les bornes E4 et E5

5.8 - Encodeur

Avec l'armoire CITY1-EVO il est possible d'utiliser des moteurs équipés d'encodeur pour le contrôle exact de la position des vantaux. En outre les encodeurs permettent de relever si le portail se bloque dans une position anomale à cause d'un obstacle.

Raccordement de deux moteurs avec encodeur

• Brancher le pôle négatif de l'alimentation (câble NOIR) des deux encodeurs sur la borne E5
• Brancher le pôle positif de l'alimentation (câble ROUGE) des deux encodeurs sur la borne Z5
• Brancher les câbles de signalisation de l'encodeur du moteur 1 (BLEU / BLANC) aux bornes E3 et E4
• Brancher les câbles de signalisation de l'encodeur du moteur 2 (BLEU / BLANC) aux bornes E1 et E2

Pour activer la fonction, modifier les réglages du paramètre EnCo.

Raccordement d'un moteur avec encodeur et fin de course

Installation de l'encodeur :

• Brancher le pôle négatif de l'alimentation (câble NOIR) sur la borne E5
• Brancher le pôle positif de l'alimentation (câble ROUGE) sur la borne Z5
• Brancher les sorties de l'encodeur (BLEU / BLANC) entre les bornes E3 et E4.

Pour activer la fonction, modifier les réglages du paramètre EnCo.

Installation de fin de course :

• Relier le fin de course d'ouverture entre les bornes E1 et E5
• Relier le fin de course de fermeture entre les bornes E2 et E5

Pour activer la fonction, modifier les réglages du paramètre FC.En.

5.9 - Clignotant

CITY1-EVO prévoit l'emploi d'un clignotant à 230V - 40W (120V - 40W pour le model 120V) avec intermittence interne. Brancher les câbles du clignotant aux bornes H1 et H2 de l'armoire.

5.10 - Lumière en basse tension

L'armoire de commande dispose d'une sortie à 12Vdc qui permet le branchement d'une charge jusqu'à 3W. Cette sortie peut être utilisée pour le branchement d'une lampe témoin, qui indique l'état du portail, ou pour un clignotant en basse tension.

Relier les câbles de la lampe témoin ou du clignotant en basse tension aux bornes Z5 (+) et Z6 (-). Pour activer la fonction, modifier les réglages du paramètre SPiA.

5.11 - Serrure électrique

Il est possible monter sur le portail une serrure électrique pour assurer une bonne fermeture des vantaux. Utiliser une serrure à 12V. Brancher les câbles de la serrure aux bornes Z4 et Z5 de l'armoire.

Pour modifier les temps d'intervention de la serrure, modifier les réglages des paramètres suivants :

• t.SEr temps serrure
• t.ASE temps anticipation serrure

Si le serrure électrique présente des difficultés dans les phases de déclenchement ou d'enclenchement, des fonctions pour faciliter ces opérations sont disponibles :

1. Temps coup de bélier : avant de commencer une ouverture, les moteurs sont pilotés en fermeture pour faciliter le déclenchement de la serrure. Pour activer cette fonction, régler le temps coup de bélier par le biais du paramètre t.inv
2. Temps de fermeture rapide après ralentissement : une fois la phase de ralentissement terminée, l'armoire commande la fermeture à vitesse normale (sans ralentissement) pour faciliter l'enclenchement de la serrure. Pour activer cette fonction, régler le temps de la fermeture rapide par le biais du paramètre t.CvE

5.12 - Antenne externe

On conseille d'utiliser l'antenne externe model ANS433 pour pouvoir garantir la portée maximal. Brancher le pôle centrale de l'antenne au borne L1 de l'armoire et le blindage au borne L2.

5.13 - Alimentation

L'armoire doit être alimenté en 230V 50 Hz (120V - 50/60Hz pour le model CITY1-120V), protégé avec interrupteur magnéto-thermique différentiel conforme aux normes de loi en vigueur. Brancher les câbles d'alimentation aux bornieres L et N.

6 - Recepteur embrochable

CITY1-EVO est préparé pour le branchement d'un récepteur de la série MR.

Le module récepteur MR est doué de 4 canaux. A chacun on a associé un commande de l'armoire CITY1-EVO :

• CANAL 1 → START
• CANAL 2 → START PIÉTON
• CANAL 3 → STOP
• CANAL 4 → LUMIERES DE COURTOISIE

Les codes des émetteurs peuvent être mémorisés de deux façons :

1. Par la touche P1 présente sur le récepteur MR (veuillez lire les instructions fournies avec le récepteur)
2. Par le logiciel WINPPCL : pour exécuter la programmation, il faut connecter un PC à la centrale de commande. La connexion peut être exécutée via USB à l'aide d'un câble USB standard.

7 - Connecteur USB

La centrale CITY1-EVO est équipée d'un connecteur USB pour le raccordement à un PC. En utilisant le logiciel V2+ (version 2.0 ou supérieure) il est possible d'effectuer les opérations suivantes :

1. Mise à jour du micrologiciel de la centrale
2. Modification des paramètres de programmation
3. Lecture des informations de diagnostique

Si la centrale n'est pas alimentée, en connectant le câble USB à la centrale et au PC l'écran d'affichage s'allume et l'inscription -USb s'affiche : dans cette phase seules les opérations de programmation par le biais du PC peuvent être effectuées.

Si la centrale est alimentée, en connectant le câble USB à la centrale et au PC l'écran d'affichage continue à afficher le tableau de commande : dans cette phase les opérations de programmation par le biais du PC peuvent être effectuées ou bien le portail peut être commandé.

8 - Interface ADI

La centrale CITY1-EVO est équipée d'une interface avancée ADI 2.0, qui permet le raccordement avec une série de modules optionnels. Se référer au catalogue V2 pour voir quels modules optionnels sont disponibles pour cette centrale.

Pour quelques dispositifs il est possible de configurer le mode avec lequel ils s'interfacent avec l'armoire de commande, en outre il est nécessaire d'activer l'interface pour faire en sorte que l'armoire de commande tienne compte des signalisations qui arrivent du dispositif ADI. Se référer au menu de programmation i.Adi pour activer l'interface ADI et accéder au menu de configuration du dispositif.

Le dispositif ADI peut signaler des alarmes de type photocellule, barre palpeuse ou stop :

• Alarme type photocellule - le "point" indiqué dans le dessin clignote : le portail s'arrête, quand l'alarme cesse il repart en ouverture.
• Alarme type barre palpeuse - le "point" indiqué dans le dessin clignote : dans le portail il inverse le mouvement pendant 3 secondes.
• Alarme type stop - le "point" indiqué dans le dessin clignote : le portail s'arrête et il ne peut pas repartir tant que l'alarme ne cesse de sonner.

L'interface ADI 2.0 permet le fonctionnement en modalité avancée, qui s'active automatiquement si un dispositif ADI 2.0 est raccordé sur le connecteur dédié. Dans cette modalité, l'on peut raccorder jusqu'à 8 dispositifs de manière simultanée qui doivent être reconnus par la centrale par le biais de la procédure d'apprentissage SCAn disponible dans le menu i.Adi.

REMARQUE : Chaque fois qu'un dispositif ADI est ajouté ou enlevé, il faut répéter la procédure de détection pour mettre la centrale à jour.

9 - Panneau de contrôle

Quand on active l'alimentation, l'armoire vérifie le correct fonctionnement de l'écran, en allumant tous les segments pour 1 sec. (8.8.8.8.). Par la suite, il est possible de visualiser l'identification de la centrale de commande (Evo1) et la version du micro-logiciel (Pr 1.0). A la fine de ce test vient visualisé le panneau de contrôle.

Le panneau de contrôle signale l'état physique des contacts à la plaque à bornes et des touches de programmation : si le segment vertical en haut est allumé, le contact est fermé ; si le segment vertical en bas est allumé, le contact est ouvert (le dessin illustre le cas où les entrées : FIN DE COURSE, PHOTOCELLULE1, PHOTOCELLULE2, BARRE PALPEUSE 1, BARRE PALPEUSE 2 et STOP ont été toutes raccordées correctement).

Les points entre les chiffres de l'afficheur indiquent l'état des boutons de programmation : quand on presse une touche, le point relatif s'allume.

REMARQUE : les "points" entre les chiffres servent également à signaler l'état des dispositifs de sécurité à distance contrôlés par le module ADI.

Les flèches à gauche de l'afficheur indiquent l'état des butées de fin de course. Dans le cas de portail avec un seul battant les flèches s'allument quand la butée de fin de course relative indique que le portail est complètement fermé ou ouvert. Dans le cas de portail à deux battants les flèches s'allument quand les deux butées de fin de course indiquent la complète fermeture ou ouverture des battants ; si un seul battant a atteint la butée de fin de course la flèche clignote.

Les flèches à droite de l'afficheur indiquent l'état du portail :

• La flèche plus en haut s'allume quand le portail est en phase d'ouverture. Si elle clignote elle indique que l'ouverture a été causée par l'intervention d'un dispositif de sûreté (barre palpeuse ou détecteur d'obstacles).
• La flèche centrale indique que le portail est en état de repos. Si elle clignote cela signifie que le comptage du temps pour la fermeture automatique est actif.
• La flèche plus en bas s'allume quand le portail est en phase de fermeture. Si elle clignote cela indique que la fermeture a été causée par l'intervention d'un dispositif de sûreté (barre palpeuse ou détecteur d'obstacles).

9.1 - Empli des touches DOWN et UP pour la programmation

La programmation des fonctions et des temps de l'armoire est faite dans un menu propre de configuration au quel on peut accéder et dans le quel on peut se bouger à travers les touches DOWN, MENU et UP en bas de l'écran.

En maintenant pressée la touche MENU les 5 menus principaux suivants défilent à l'écran :

• -Pr.S PROGRAMMATION DE BASE (menu SHORT) : seuls les paramètres utiles pour une programmation de base sont affichés
• -Pr.F PROGRAMMATION AVANCEE (menu FULL) : tous les paramètres du menu de programmation sont affichés
• -Cnt COMPTEURS
• -APP AUTO-APPRENTISSAGE TEMPS DE TRAVAIL
• -dEF CHARGEMENT DES PARAMÈTRES DE DÉFAUT

Pour entrer dans un des 5 menus principaux il suffit de relâcher la touche MENU quand le menu concerné est visualisé à l'écran. Pour se déplacer à l'intérieur des 5 menus principaux presser la touche UP ou DOWN pour le défilement des diverses options de menu ; En pressant la touche MENU on visualise la valeur actuelle de l'option sélectionnée et on peut éventuellement la modifier.

10 - Configuration rapide

Ce paragraphe illustre une procédure rapide pour configurer l'armoire de commande et la mettre immédiatement en oeuvre. On conseille de suivre du début ces notices, pour vérifier rapidement le correct fonctionnement de l'armoire, du moteur et des accessoires.

1. Rappeler la configuration de défaut (chapitre 11). REMARQUE : La configuration par défaut prévoit une photocellule branchée sur l'entrée FOT2.

   ATTENTION : si le DÉFAUT AntE (vantails) est chargé et si l'installation ne prévoit qu'un vantail, remettez à zéro le temps d'ouverture t.AP2.

2. Configurer les paramètres StoP, Fot1, Fot2, CoS1, CoS2 en fonction des sécurités installées sur le portail
3. Vérifier que le raccordement des moteurs soit correct :
   1. Alimenter la centrale et activer l'automatisme avec une commande de START : les moteurs doivent bouger en ouverture s'ils fonctionnement correctement
   2. Si la direction de mouvement n'est pas la bonne, inverser les câbles d'ouverture / de fermeture du moteur qui bouge dans le sens contraire
   3. Si l'ordre d'ouverture des portes n'est pas correct, inverser les raccordements des deux moteurs
4. Démarrer le cycle d'auto-apprentissage (chapitre 12)
5. Vérifier le fonctionnement correct de l'automation et si nécessaire modifier la configuration des paramètres désirés.

11 - Chargement des paramètres par défaut

En cas de besoin, il est possible de réinitialiser tous les paramètres à leur valeur par défaut (voir le tableau récapitulatif final).

1. Maintenir enfoncée la touche MENU jusqu'à quand l'afficheur visualise -dEF
2. Relâcher la touche MENU : l'afficheur visualise ESC (presser la touche MENU uniquement si l'on désire sortir de ce menu)
3. Si la centrale commande un portail à vantail, appuyez sur la touche UP : l'écran affiche AntE. Si la centrale commande un autre type d'automatisation, appuyez sur la touche DOWN : l'écran affiche SCor
4. Presser la touche MENU : L'afficheur visualise no
5. Presser la touche DOWN : L'afficheur visualise Si
6. Presser la touche MENU : tous les paramètres sont réécrits avec leur valeur de défaut (chapitre 16) et l'afficheur visualise le panneau de contrôle

12 - Auto-apprentissage des temps de travail

Ce menu permet de mémoriser automatiquement les temps pour ouvrir et fermer le portail. En outre, les positions des encodeurs sont mémorisées, si activés.

Placer les portes ou la porte à mi-course et poursuivre avec les points suivants :

REMARQUE : si le portail a une seule porte, le temps d'ouverture du moteur 2 doit être réglé sur 0 (t.AP2 = 0)

1. Maintenir enfoncée la touche MENU jusqu'à quand l'afficheur visualise -APP
2. Relâcher la touche MENU : l'afficheur visualise ESC (presser la touche MENU uniquement si l'on désire sortir de ce menu)
3. Presser la touche DOWN : l'afficheur visualise t.LAv
4. Presser la touche MENU pour démarrer le cycle d'auto-aprentissage des temps de travail.

ATTENTION : la procédure varie selon le nombre de vantaux et des dispositifs de contrôle de la course installés (se référer aux tableaux suivants).

2 Moteurs (fin de course ou capteur obstacles activé)

1. La porte 1 est ouverte durant quelques secondes
2. La porte 2 est fermée jusqu'à ce qu'intervienne le fin de course ou que le capteur d'obstacles détecte que la porte est bloquée
3. La porte 1 est fermée jusqu'à ce qu'intervienne le fin de course ou que le capteur d'obstacles détecte que la porte est bloquée
4. Une manœuvre d'ouverture est effectuée pour chaque porte, l'opération se termine lorsqu'intervient le fin de course ou que le capteur détecte que la porte est bloquée
5. Une manœuvre de fermeture est effectuée pour chaque porte, l'opération se termine lorsqu'intervient le fin de course ou que le capteur détecte que la porte est bloquée
6. Les paramètres détectés sont mémorisés et la centrale est prête à être utilisée

2 Moteurs (aucun fin de course et capteur obstacles désactivé)

ATTENTION : dans ce cas, les limites de la course doivent être signalées avec une commande de START

1. La porte 1 est ouverte durant quelques secondes
2. La porte 2 est fermée jusqu'à ce que la centrale reçoive une commande de START
3. La porte 1 est fermée jusqu'à ce que la centrale reçoive une commande de START
4. Une manœuvre d'ouverture est effectuée pour chaque porte, l'opération se termine lorsque la centrale reçoit la commande de START (le premier START arrête la porte 1, le second START arrête la porte 2)
5. Une manœuvre de fermeture est effectuée pour chaque porte, l'opération se termine lorsque la centrale reçoit la commande de START (le premier START arrête la porte 1, le second START arrête la porte 2)
6. Les paramètres détectés sont mémorisés et la centrale est prête à être utilisée

1 Moteur (fin de course ou capteur obstacles activé)

1. La porte est fermée jusqu'à ce qu'intervienne le fin de course ou que le capteur d'obstacles détecte que la porte est bloquée
2. Une manœuvre d'ouverture est effectuée, l'opération se termine lorsqu'intervient le fin de course ou que le capteur détecte que la porte est bloquée
3. Une manœuvre de fermeture est effectuée, l'opération se termine lorsqu'intervient le fin de course ou que le capteur détecte que la porte est bloquée
4. Les paramètres détectés sont mémorisés et la centrale est prête à être utilisée

1 Moteur (aucun fin de course et capteur obstacles désactivé)

ATTENTION : dans ce cas, les limites de la course doivent être signalées avec une commande de START

1. La porte est fermée jusqu'à ce que la centrale reçoive une commande de START
2. Une manœuvre d'ouverture est effectuée, l'opération se termine lorsque la centrale reçoit la commande de START
3. Une manœuvre de fermeture est effectuée, l'opération se termine lorsque la centrale reçoit la commande de START
4. Les paramètres détectés sont mémorisés et la centrale est prête à être utilisée

13 - Lecture du compteurs de cycles

L'armoire CITY1-EVO tiens le compte des cycles d'ouverture du portails complétés et si souhaité, signale la nécessite d'entretien après un nombre fixé de manoeuvres. Il y a a disposition 3 compteurs :

• Totalisateur des cycles d'ouverture complétés qu'on peut pas le mettre a zéro (option tot de la voix -Cnt)
• Compteur dégressif des cycles que manquent à la prochaine entretien (option SErv de la voix -Cnt). Ce deuxième compteur peut être programmé avec le valeur souhaité.
• Compteur des évènements (option EvEn, voir le chapitre 14)

Pour accéder au menu, suivre les indications suivantes :

1. Maintenir enfoncée la touche MENU jusqu'à quand l'afficheur visualise -Cnt
2. Relâcher la touche MENU : l'afficheur visualise tot

L'aire 1 représente la lecture du compte totale des cycles complété : avec les touches UP et DOWN est possible alterner la visualisation des milliers ou des unités.

L'aire 2 représente la lecture du nombre des cycles manquants à la prochaine entretien : le valeur est arrondi à la centaine.

L'aire 3 représente l'établissement de ce dernier compteurs : à la première pression de la touche UP ou DOWN, la valeur en cours du compteur est arrondi aux mille, chaque pression successive augmente le réglage de 1000 unités ou le diminue de 100. Le comptage précédemment visualisé est perdu.

13.1 - Signalisation de la nécessité d'entretien

Quand le compteur des cycles manquant à la prochaine entretien arrive à zéro, l'armoire signale la requête d'entretien à travers un clignotement préalable supplémentaire de 5 seconds. La signalisation viens répété au début de chaque cycle d'ouverture, jusqu'à quand l'installateur n'accède au menu de lecture et établissement du compteur, en programmant éventuellement le nombre de cycle après le quel sera à nouveau demandée l'entretien.

Si ne viens pas établit un nouveau valeur (on laisse le compteur à zéro), la fonction de signalisation de la requête de entretien est des-habilitée et la signalisation ne viens plus répété.

14 - Diagnostic (lecture des évènements)

Pour exécuter un diagnostic sur le fonctionnement de l'installation, la centrale CITY1-EVO mémorise les événements qui interfèrent avec le fonctionnement normal de l'automatisation. Les évènements sont mémorisés selon le niveau d'importance programmé pour le paramètre Ev.M.

En utilisant le logiciel V2+ (connexion via USB), il est possible d'afficher les 127 derniers évènements. En utilisant l'écran de la centrale de commande, il est possible d'afficher les 32 derniers évènements.

Pour accéder au menu, suivre les indications suivantes :

1. Maintenir enfoncée la touche MENU jusqu'à quand l'afficheur visualise -Cnt
2. Relâcher la touche MENU : l'afficheur visualise tot
3. Appuyer 2 fois sur la touche DOWN : l'écran affiche EvEn
4. Appuyer sur la touche MENU pour afficher la liste des évènements

Les évènements sont numérotés en ordre croissant, du n-01 au n-32. En sélectionnant l'évènement et en appuyant sur la touche MENU, il est possible d'afficher les informations suivantes :

• A - CODE ÉVÈNEMENT : Le code visualisé permet de définir le type d'évènement survenu (voir le tableau)
• B - ÉTAT AUTOMATISATION :
  • S=FE portail fermé
  • S=AP portail en phase d'ouverture
  • S=PA portail en pause
  • S=Ch portail en phase de fermeture
  • S=in centrale en phase d'initialisation
  • S=M centrale en phase de programmation
  • S=Sb centrale en attente
• C - CYCLES APRÈS L'ÉVÈNEMENT : Ce compteur affiche le nombre de cycles complétés après que l'évènement est survenu. C-00 signifie que l'évènement est survenu pendant le cycle en cours qui a été interrompu. C-99 signifie qu'après l'évènement, 99 cycles ou plus ont été complétés.
• D - RÉPÉTITIONS : Ce compteur indique le nombre de fois que l'évènement s'est répété pendant le même cycle (r 0 signifie que l'évènement n'est survenu qu'une seule fois)

Pour sortir du menu, sélectionnez ESC et appuyez sur le bouton MENU pour confirmer. Pour supprimer tous les évènements mémorisés, sélectionnez CAnC, appuyez sur la touche MENU et sélectionnez Si pour confirmer.

Code évènement	Description	Niveau	Écran
E001	Le microprocesseur s'est réinitialisé	0
E002	Accès au menu de programmation de la centrale	0
E003	Chargement des paramètres par DÉFAUT	0
E004	Auto apprentissage des temps de travail	0
E015	Commande du STOP	2,3,4	StoP
E019	Commande du STOP virtuelle (commande provenant d'un dispositif ADI)	3	i.Adi
E020	Erreur du test TRIAC	1	Err2
E031	Erreur du test des photocellules détectée sur l'entrée FOT1	1	Err3
E032	Erreur du test des photocellules détectée sur l'entrée FOT2	1	Err3
E036	Commande photocellule FOT1	2,3,4	Fot1
E037	Commande photocellule FOT2	2,3,4	Fot2
E039	Commande photocellule virtuelle (commande provenant d'un dispositif ADI)	2,3,4	i.Adi
E041	Erreur fin de course en ouverture	1	Err4
E042	Erreur fin de course en fermeture	1	Err4
E045	Séquence erronée de fin de course	2	invE
E046	Commande refusée parce que déjà en fin de course	3	APEr / ChiU
E051	Erreur du test des barres détectée sur l'entrée COS1	1	Err5
E052	Erreur du test des barres détectée sur l'entrée COS2	1	Err5
E056	Commande barre de sécurité COS1	2,3,4	CoS1
E057	Commande barre de sécurité COS2	2,3,4	CoS2
E059	Commande barre de sécurité virtuelle (commande provenant d'un dispositif ADI)	2,3,4	i.Adi
E066	Intervention de l'ampérométrique en ouverture	2	SEnS
E067	Intervention de l'ampérométrique en fermeture	2	SEnS
E068	Trois obstacles détectés en fermeture	2	SEnS
E080	Erreur pendant la procédure d'auto apprentissage	1	Err8
E090	Tentative d'accès au menu de programmation bloquée via CL1+	1	Err9
E100	Erreur détectée sur les dispositifs de sécurité contrôlés via interface ADI	1	Er10
E200	Inversion de mouvement causée par une commande	2	Strt
E201	Commande START sur bornes	4
E202	Commande START PIÉTON sur bornes	4
E203	Commande START à partir du dispositif ADI	4
E209	Émetteur canal 1	4	tEL1
E210	Émetteur canal 2	4	tEL2
E211	Émetteur canal 3	4	tEL3
E212	Émetteur canal 4	4	tEL4
E240	Fermeture du portail en raison du dépassement de temps d'inactivité imposé dans le paramètre t.inA	5
E241	La fermeture pour inactivité a été retardée	5
E242	Commande de la fonction ENERGY SAVING	5

15 - Fonctionnement homme mort d'urgence

Ce mode de fonctionnement peut être utilisé afin de déplacer la grille en mode homme mort dans des cas particuliers tels que l'installation/l'entretien ou un éventuel dysfonctionnement des photocellules, barres palpeuses, fins de course ou encoder.

Pour activer la fonction, vous devez envoyer une commande de START pendant 3 fois (les commandes doivent durer au moins 1 seconde ; la pause entre les commandes doit durer au moins 1 seconde).

La quatrième commande START active le portillon en mode AUTOMATIQUE (homme mort) ; pour déplacer le portillon maintenir la commande START active pendant la durée de la manœuvre (tempo T). La fonction s'éteint automatiquement après 10 secondes d'inactivité de la porte.

REMARQUE : si le paramètre Strt est configuré sur StAn, la commande Start (générée depuis les bornes ou depuis la télécommande) permet d'ouvrir et de fermer alternativement la grille (à la différence du mode homme mort normal).

16 - Configuration de l'armoire de commande

La programmation des fonctions et des temps de l'armoire est faite dans un menu propre de configuration au quel on peut accéder et dans le quel on peut se bouger à travers les touches DOWN, MENU et UP en bas de l'écran.

Le menu de programmation consiste en une liste de paramètres configurables ; le sigle qui s'affiche à l'écran indique le paramètre actuellement sélectionnée.

• En appuyant la touche DOWN au paramètre suivant
• En appuyant la touche UP on retourne au paramètre précédent
• Appuyant la touche MENU on visualise la valeur actuelle du paramètre sélectionné et on peut éventuellement la modifiée

Sur la base des exigences de l'installation, il est possible d'activer le menu de programmation SHORT ou FULL. Le menu SHORT est composé seulement des paramètres utiles pour une programmation de base, alors que le menu FULL est composé de tous les paramètres du menu de programmation (les paramètres présents seulement dans le menu FULL sont signalés dans le tableau).

Pour activer le menu de programmation SHORT maintenir enfoncée la touche MENU jusqu'à ce que l'écran affiche -Pr.S ; en relâchant la touche la centrale affiche le premier paramètre du menu En.SA.

Pour activer le menu de programmation FULL maintenir enfoncée la touche MENU jusqu'à ce que l'écran affiche -Pr.F ; en relâchant la touche la centrale affiche le premier paramètre du menu En.SA.

Le dernier paramètre du (FinE) permet de mémoriser les modifications effectuées et retourner au fonctionnement normal de la centrale. Pour mémoriser toute modification, il est impératif de sortir de programmation en validant le paramètre FinE.

REMARQUE : En maintenant la touche UP enfoncée les paramètres du menu de programmation défilent rapidement en arrière jusqu'à ce que la rubrique En.SA soit affichée. En maintenant la touche DOWN enfoncée les paramètres du menu de programmation défilent rapidement en avant jusqu'à ce que la rubrique FinE soit affichée.

Tableau des paramètres de programmation (valeurs par défaut AntE / SCor)

Paramètre	Valeur	Description	AntE	SCor
En.SA		Fonction ENERGY SAVING. Lorsque la fonction est active et lorsque le module LOW ENERGY est installé, la centrale désactive l'écran, les photocellules et tous les dispositifs alimentées par la boîte de connexions dans des conditions déterminées. Si le module LOW ENERGY n'est pas installé, la centrale désactive seulement l'écran. Active dans ces conditions : 5 sec. après la fin d'un cycle de travail ; 5 sec. après une ouverture (si la fermeture aut. n'est pas activée) ; 30 sec. après la sortie du menu de programmation. Sort de la modalité : un cycle de travail est activé ; si l'une des touches est pressée.	no	no
	no	Fonction désactivée
	Si	Fonction activée
t.AP1	0.0"-5'00	Temps ouverture vantail 1 (réglable de 0 secondes à 5 minutes)	20.0"	22.5"
t.AP2	0.0"-5'00	Temps ouverture vantail 2 (réglable de 0 secondes à 5 minutes). ATTENTION : Si le moteur 2 ne viens pas branché, ce temps doit être établit à zéro	20.0"	0.0"
t.Ch1	0.0"-5'00	Temps de fermeture vantail 1. REMARQUE : Pour éviter que le vantail ne se ferme complètement, est conseillé d'établir un temps plus long de ceux d'ouverture t.AP1	21.0"	23.5"
t.Ch2	0.0"-5'00	Temps de fermeture vantail 2. REMARQUE : Pour éviter que le vantail ne se ferme complètement, est conseillé d'établir un temps plus long de ceux d'ouverture t.AP2	21.0"	0.0"
t.APP	0.0"-2'00	Temps ouverture partielle (accès piétonne). S'il reçoit un commande de Start Piétonne, l'armoire ouvre seulement le vantail pour un temps réduit. Le maximum du temps qu'on peut établir est t.AP1	6.0"	6.0"
t.ChP	0.0"-2'00	Temps de fermeture partielle (accès piétonne). En cas de ouverture partielle, l'armoire utilise ce temps de fermeture. Le temps maximum qu'on peut établir est t.Ch1.	7.0"	7.0"
t.C2P	0.5"-1'00 / no	Temps de fermeture vantail 2 pendant le cycle piétonne. Applique une légère force de fermeture au vantail 2 pendant les dernières seconds du cycle. no = Fonction désactivée	2.0"	no
r.AP	0.0"-1'00	Retard du vantail en ouverture. L'ouverture du vantail 2 viens retardée pour le temps établit. Si retard = zéro, l'armoire n'effectue pas le contrôle correct de la commande de fermeture des vantaux	1.0"	0.0"
r.Ch	0.0"-1'00	Retard du vantail en fermeture. La fermeture du vantail 1 viens retardée pour le temps établit	3.0"	0.0"
C2rA	no / Si	Fermeture vantail 2 pendant le retard en ouverture. Permet d'exercer une légère pression en fermeture sur le vantail 2 pendant le retard d'ouverture, de sorte que le pieu reste libre.	no	no
t.SEr	0.5"-1'00 / no	Temps serrure. Détermine la durée de l'excitation de l'électro-serrure. Si le portail n'est pas doué d'électro-serrure, établir le valeur no	2.0"	no
SEr.S	Si / no	Modalité serrure silencieuse. Si = activée (140 Hz) / no = désactivée (50 Hz)	Si	Si
t.ASE	0.0"-1'00	Temps avance serrure. Le portail reste ferme pour faciliter le déblocage. Si le portail n'est pas doué d'électro-serrure, établir le valeur 0.0"	1.0"	0.0"
t.inv	no / 0.5"-1'00	Temps coup de bélier. L'armoire commande les moteurs en fermeture pour le temps établit afin de faciliter le déblocage de l'électro-serrure	no	no
t.PrE	0.5"-1'00 / no	Temps pré-clignotement. Avant de chaque mouvement, le clignotant viens activé pour signaler que commence le mouvement	1.0"	1.0"
t.PCh	no / 0.5"-1'00	Temps de pré-clignotement différent pour la fermeture. no = égal à t.PrE	no	no
Pot1	30-100	Puissance moteur M1 (pourcentage face à la puissance maximum). Si on utilise un moteur hydraulique établir le valeur 100	60	60
Pot2	30-100	Puissance moteur M2 (pourcentage face à la puissance maximum). Si on utilise un moteur hydraulique établir le valeur 100	60	60
SPUn	Si / no	Démarrage. Dans les 2 premiers seconds du mouvement, l'armoire ne considère pas Pot1 et Pot2 et gère les moteurs au maximum de la puissance pour gagner l'inertie du portail	Si	Si
rAM	0-6	Rampe de démarrage. Plus haute est la valeur, plus longue est la durée de la rampe	4	4
rA.AP	no / 1-50	Ralentissement en ouverture. Pourcentage de la course exécutée à vitesse réduite pendant le dernier parcours d'ouverture	25	15
rA.Ch	no / 1-50	Ralentissement en fermeture. Pourcentage de la course exécutée à vitesse réduite pendant le dernier parcours de fermeture	25	15
t.CvE	0.0"-5.0"	Temps de fermeture vite après le ralentissement. Si le portail n'est pas doué d'électroserrure, établir le valeur 0	0.0"	0.0"
tE.M	Si / no	Activation du test moteur. Désactiver cette fonction seulement s'il faut effectuer des manœuvres d'urgence	Si	Si
St.AP	PAUS / ChiU / no	Start en ouverture. PAUS = le portail s'arrête et entre en pause / ChiU = le portail commence immédiatement à se fermer / no = le portail continue à s'ouvrir	PAUS	PAUS
St.Ch	StoP / APEr	Start en fermeture. StoP = le portail s'arrête et le cycle est considéré terminé / APEr = le portail se re-ouvre	StoP	StoP
St.PA	ChiU / no / PAUS	Start en pause. ChiU = le portail commence à se refermer / no = le commande est ignoré / PAUS = le temps de pause est rechargé	ChiU	ChiU
SPAP	PAUS / ChiU / no	Start piétonne en ouverture partielle. PAUS = s'arrete et entre en pause / ChiU = commence à se refermer / no = continue à s'ouvrir. Un commande de Start reçu en n'importe quelle phase de l'ouverture cause une ouverture totale	PAUS	PAUS
Ch.AU	no / 0.5"-20.0'	Fermeture automatique. Le portail referme après le temps de présélection	no	no
Ch.tr	no / 0.5"-20.0'	Fermeture après le passage. Permet une fermeture rapide après le passage à travers du portail (temps inférieur à Ch.AU)	no	no
PA.tr	no / Si	Pause après le passage. Fait arrêter le portail dès que le passage devant les photocellules est détecté. Si fonctionnement automatique activé, le temps de pause est Ch.tr	no	no
SPiA	no / W.L. / FLSh	Lumières en basse tension. no = désactivée / W.L. = fonction lampe témoin (PORTAIL À L'ARRET lumière éteinte ; PAUSE toujours allumée ; OUVERTURE clignote lentement 2Hz ; FERMETURE clignote rapidement 4Hz) / FLSh = fonction clignotant (fréquence fixe)	no	no
LP.PA	no / Si	Clignotant en pause. Si = le clignotant fonctionne aussi pendant le temps de pause	no	no
Strt	StAn / no / APCh / PrES / oroL	Fonctionnement des entrées de commande START et START P. StAn = Mode standard / no = entrées Start sur bornes des-habilitées / APCh = Mode Ouvre/Ferme / PrES = Mode Homme mort / oroL = Mode Horloge	StAn	StAn
StoP	no / ProS / invE	Entrée stop. no = désactivée / ProS = la commande STOP arrête le portail, démarrage suivant dans la direction initiale / invE = arrête le portail, démarrage suivant dans la direction opposée	no	no
Fot1	no / APCh	Entrée cellule photo 1 (active en ouverture et en fermeture). no = désactivée / APCh = activée	no	no
Fot2	CFCh / Ch / no	Entrée cellule photo 2 (non-active en ouverture). CFCh = habilitée aussi à portail fermé / Ch = habilitée seulement en fermeture / no = des-habilitée	CFCh	CFCh
Ft.tE	no / Si	Test de fonctionnement photocellules. En cas d'anomalie le portail reste à l'arrêt et le clignotant s'allume pendant 5 sec.	no	no
ShAd	no / F.ShA (0-100) / i.ShA (0-100)	Zone d'ombre de la photocellule 2. Désactive temporairement les photocellules 2 pendant la fermeture pour permettre le passage de la porte. F.ShA = fin de la zone d'ombre (désactivation) / i.ShA = début de la zone d'ombre (réactivation). Activable seulement si : un seul moteur (t.AP2=0), encodeur ou fins de course activés, et si fins de course activés alors St.AP=no	no	no
CoS1	no / APCh / AP	Entrée barre palpeuse 1 (fixe). no = désactivée / APCh = activée en ouverture et fermeture / AP = activée pendant l'ouverture et désactivée pendant la fermeture	no	no
CoS2	no / APCh / Ch	Entrée barre palpeuse 2 (mobiles). no = désactivée / APCh = activée en ouverture et fermeture / Ch = activée pendant la fermeture et désactivée pendant l'ouverture	no	no
Co.tE	no / rESi / Foto	Test des barres palpeuses de sécurité. no = désactivé / rESi = activé pour barres résistives / Foto = activé pour barres optiques	no	no
FC.En	no / rALL / StoP	Entrées de fin de course. no = désactivées / rALL = le portail commence la phase de ralentissement / StoP = le portail s'arrête en correspondance du fin de course	no	StoP
EnCo	no / 1-4	Activation de l'encodeur et réglage de la sensibilité (1 = moins sensible / 4 = plus sensible). Les bornes dédiées à l'encodeur sont les mêmes que celles des fins de course	no	no
i.Adi	no / Si / SCAn	Activation dispositif ADI. no = interface désactivée / Si = interface activée (accès au menu de programmation du dispositif ADI ou à la liste des dispositifs ADI 2.0 connectés) / SCAn = apprentissage des dispositifs ADI 2.0 connectés	no	no
riLA	no / Si	Relâchement du moteur sur butée mécanique. Quand la porte s'arrête sur la butée, le moteur est commandé pendant une fraction de seconde en direction opposée en desserrant la tension des engrenages	no	no
t.inA	no / 1-8	Temps maximum de inactivité du portail (1 à 8 heures). Si le portail reste inactif pour un temps supérieur, l'armoire refermera le portail pour 10 seconds, en rétablirant une fermeture efficace	no	no
ASM	0.5"-1'00 / no	Anti-patinage. Temps adjoint au temps calculé par l'armoire pour récupérer l'inertie. Si ASM des-habilitée, la manoeuvre de renversement continue jusqu'à ce que le portail soit à butée	1.0"	1.0"
SEnS	1-10 / no	Activation du capteur d'obstacles (sensibilité sur 10 niveaux). Plus haut est le valeur, plus rapide est l'intervention en cas d'obstacle. no = désactivée	5	5
Ev.di	Si / no	Affichage des évènements. Si = l'écran affiche un message indiquant la cause de chaque évènement modifiant le fonctionnement normal	Si	Si
Ev.M	0-5	Niveau de mémorisation des évènements. 0 = reset et opérations de programmation / 1 = également erreurs des tests / 2 = également évènements modifiant le fonctionnement / 3 = également sécurités empêchant le cycle / 4 = également commandes activant un cycle / 5 = également actions automatiques (En.SA et t.inA)	3	3
FinE	no / Si	Fin de programmation. no = ne sort pas du menu / Si = sort du menu en mémorisant les paramètres sélectionnés	no	no

17 - Anomalie de fonctionnement

Ce paragraphe énumère toutes les anomalies de fonctionnement pouvant être détectées par la CITY1-EVO ainsi que les procédures de résolution du problème. Certaines anomalies sont signalées via un message sur l'écran, d'autres à travers des signalisations via le clignotant ou les led installés sur la centrale.

REMARQUE : suite à une anomalie, le message d'erreur affiché sur l'écran reste actif jusqu'à ce que la centrale reçoive une commande de START ou que la touche MENU soit pressée.

Affichage	Description	Solution
La led MAINS ne s'allume pas	Cela signifie que la platine CITY1-EVO n'est pas alimentée.	1. Avant d'intervenir sur l'armoire, couper l'alimentation au niveau du tableau électrique et débrocher le bornier d'alimentation. 2. S'assurer qu'il n'y a pas de coupure secteur en amont de la platine. 3. Contrôler si le fusible F1 est brûlé. En ce cas, le remplacer par un autre fusible de même valeur.
La led OVERLOAD est allumé	Cela indique une surcharge sur la sortie 24V.	1. Enlever la partie extractible contenant les bornes E1 - E5 et Z1 - Z6. La led OVERLOAD doit s'eteindre. 2. Eliminer la cause de la surcharge. 3. Ré-embrocher le bornier extractible et vérifier que la led ne s'allume à nouveau.
Clignotement de préavis prolongé	Quand on donne un commande de start le clignotant s'allume immédiatement, mais le portail ne s'ouvre pas de suite.	Cela signifie que le compteur de cycles préréglés dans le menu SErv est arrivé à zéro et que l'installation nécessite un entretien (chapitre 13.1).
L'afficheur indique Fot1	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. L'intervention de la photocellule FOT1 empêche la manœuvre du portail.	1. Vérifier l'absence d'obstacles entre les photocellules FOT1. 2. S'assurer que les photocellules sont alimentées et fonctionnent : interrompre le rayon et vérifier que le segment de la photocellule, sur l'écran, change de position.
L'afficheur indique Fot2	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. L'intervention de la photocellule FOT2 empêche la manœuvre du portail.	1. Vérifier l'absence d'obstacles entre les photocellules FOT2. 2. S'assurer que les photocellules sont alimentées et fonctionnent : interrompre le rayon et vérifier que le segment de la photocellule, sur l'écran, change de position.
L'afficheur indique CoS1	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. L'intervention de la barre palpeuse COS1 empêche la manœuvre du portail.	1. Vérifier que la barre palpeuse COS1 n'est pas pressée ou endommagée. 2. S'assurer que la barre palpeuse COS1 est bien connectée : activer la barre palpeuse et vérifier que le segment de la barre palpeuse, sur l'écran, change de position.
L'afficheur indique CoS2	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. L'intervention de la barre palpeuse COS2 empêche la manœuvre du portail.	1. Vérifier que la barre palpeuse COS2 n'est pas pressée ou endommagée. 2. S'assurer que la barre palpeuse COS2 est bien connectée : activer la barre palpeuse et vérifier que le segment de la barre palpeuse, sur l'écran, change de position.
L'afficheur indique StoP	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. L'entrée de STOP empêche la manœuvre du portail.	1. Vérifier que la touche de STOP n'est pas pressée. 2. S'assurer que la touche fonctionne correctement.
L'afficheur indique i.Adi	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. L'une des sécurités, gérées via interface ADI, est intervenue.	1. Vérifier que les sécurités gérées via l'interface ADI fonctionnent correctement. 2. S'assurer que le module ADI fonctionne correctement.
L'afficheur indique Err2	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Le test des TRIAC a échoué.	1. Vérifier que les moteurs sont connectés correctement. 2. Vérifier que la protection thermique du moteur n'est pas intervenue. 3. Si le moteur M2 n'est pas connecté, s'assurer que l'item du menu t.AP2 est bien configuré sur 0.0". 4. Si aucun problème n'est détecté sur les moteurs, contacter le service d'assistance technique V2 pour envoyer la centrale en réparation.
L'afficheur indique Err3	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Le test des cellules a échoué.	1. S'assurer qu'aucun obstacle a interrompu le faisceau des photocellules au moment qu'on a donné la commande de start. 2. S'assurer que les cellules habilitées dans les menu Fot1 et Fot2 soient effectivement installées. 3. S'on utilise des cellules type 2, s'assurer que le paramètre du menu Fot2 sois établit sur CF.Ch. 4. S'assurer que les cellules soient alimentées et fonctionnant : interrompre le rayon et vérifier que le segment de la photocellule change de position. 5. Contrôler que les cellules photoélectriques soient reliées comme indiqué dans le chapitre 5.5.
L'afficheur indique Err4	Quand on donne un commande de start et le portail ne bouge pas (ou s'ouvre partiellement). Le fin de course n'a pas été relâché ou les deux fins de course sont actifs.	S'assurer que les fins de course sont connectés correctement et le portail, en s'ouvrant, permet au fin de course de s'ouvrir. Si les butées ne sont pas utilisées, configurer le paramètre FC.En = no.
L'afficheur indique Err5	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Le test des barres palpeuses a échoué.	1. S'assurer que le menu relatif au test des barres palpeuses (Co.tE) soit configuré correctement. 2. S'assurer que les barres palpeuses habilitées par menu sont effectivement installées. 3. Contrôler que les barres palpeuses soient reliées comme indiqué dans le chapitre 5.6.
L'afficheur indique Err7	Erreur encodeur	Vérifier le branchement de l'encodeur.
L'afficheur indique Err8	Quand on cherche à exécuter une fonction d'auto-aprentissage la commande est refusée. La configuration de l'armoire n'est pas compatible avec la fonction demandée.	1. Vérifier que les entrées de Start sont habilitées en modalité standard (menu Strt configuré sur StAn). 2. Vérifier que l'interface ADI est déshabilitée (menu i.Adi configuré sur no).
L'afficheur indique Err9	La programmation a été bloquée avec la clé de verrouillage du programme CL1+ (cod. 161213).	Pour procéder à la modification des données, il est nécessaire d'insérer dans le connecteur interface ADI 2.0 la même clé utilisée pour activer le blocage de la programmation.
L'afficheur indique Er10	Lorsqu'une commande de start est donnée, le portail ne s'ouvre pas. Le test de fonctionnement des modules ADI a échoué.	1. Vérifier que le module ADI est inséré correctement. 2. Vérifier que le module ADI n'est pas endommagé et fonctionne correctement.

Contact

V2 S.p.A.
Corso Principi di Piemonte 65/67
12035 RACCONIGI CN (ITALY)
Tel. +39 0172 812411 - Fax +39 0172 84050
info@v2home.com
www.v2home.com
