Notice TAU K125M

K125M — Quadro di comando per motoriduttore T-ONE5B / Control panel for T-ONE5B gearmotor / Steuerplatine für den Getriebemotor T-ONE5B / Logique de commande pour motoréducteur T-ONE5B / Panel de mandos para motorreductor T-ONE5B.

TAU S.r.l. — Via Enrico Fermi, 43 - 36066 Sandrigo (VI) Italia — info@tauitalia.com - www.tauitalia.com — D-MNL0K125M 27-11-2014 - Rev.11.

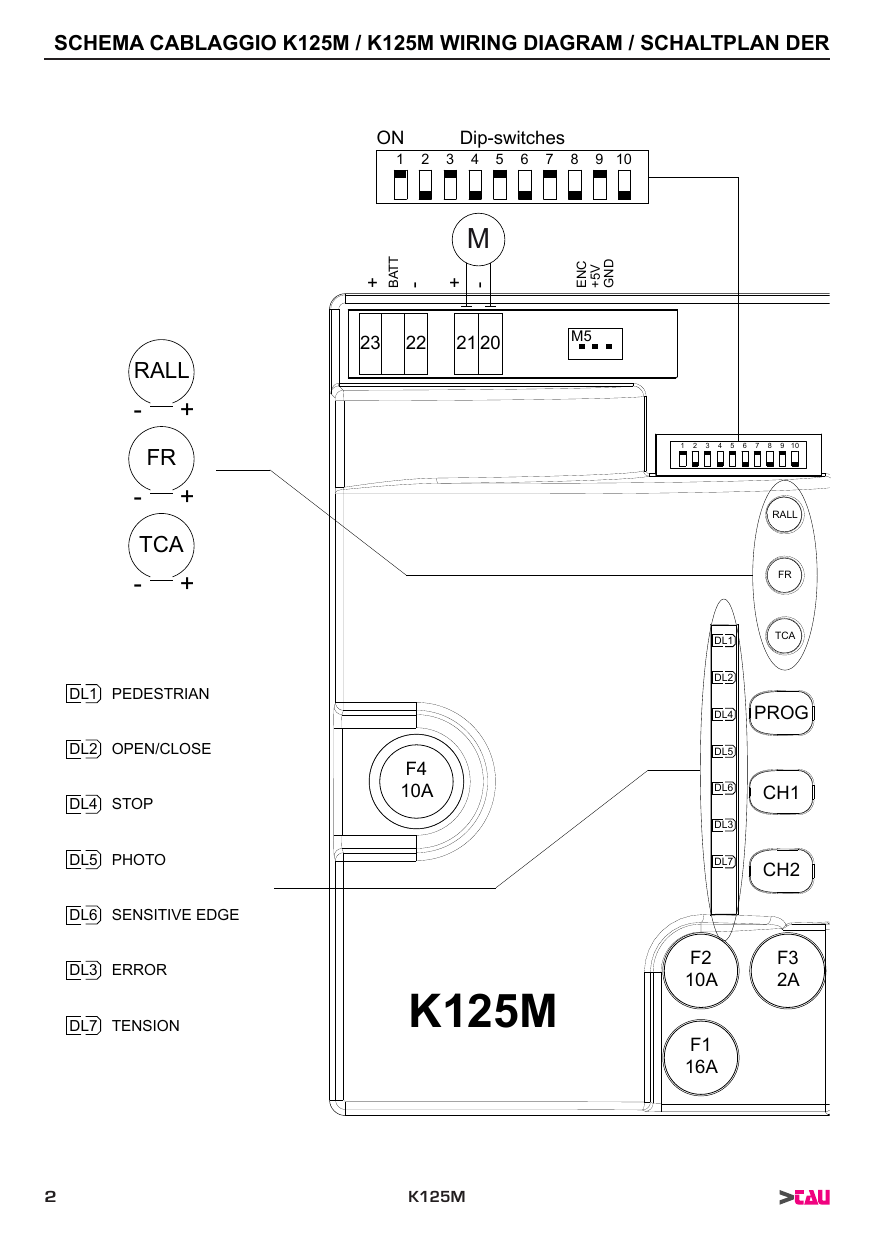

Schémas de câblage

Signification des LED : DL1 PEDESTRIAN (piéton), DL2 OPEN/CLOSE (ouvre/ferme), DL3 ERROR (erreur), DL4 STOP, DL5 PHOTO (photocellule), DL6 SENSITIVE EDGE (bord sensible), DL7 TENSION.

ITALIANO

Dichiarazione di incorporazione del costruttore

(ai sensi della Direttiva Europea 2006/42/CE All. II.B)

Fabbricante: TAU S.r.l. — Indirizzo: Via E. Fermi, 43 - 36066 Sandrigo (Vi) ITALIA.

Dichiara sotto la propria responsabilità che il prodotto: Centrale di comando, realizzato per il movimento automatico di: Cancelli Scorrevoli, per uso in ambiente: Residenziale / Condominiale, completo di: Radioricevente e scheda carica batteria.

• Modello: K125M
• Tipo: K125M
• Numero di serie: vedi etichetta argentata
• Denominazione commerciale: Quadro di comando per motoriduttore T-ONE5B

È realizzato per essere incorporato su una chiusura (cancello scorrevole) o per essere assemblato con altri dispositivi al fine di movimentare una tale chiusura per costituire una macchina ai sensi della Direttiva Macchine 2006/42/CE. Dichiara inoltre che questo prodotto è conforme ai requisiti essenziali di sicurezza delle seguenti ulteriori direttive CEE:

• 2006/95/CE Direttiva Bassa Tensione
• 2004/108/CE Direttiva Compatibilità Elettromagnetica

ed, ove richiesto, alla Direttiva: 1999/5/CE Apparecchiature Radio e apparecchiature terminali di telecomunicazione.

Dichiara inoltre che non è consentito mettere in servizio il macchinario fino a che la macchina in cui sarà incorporato o di cui diverrà componente sia stata identificata e ne sia stata dichiarata la conformità alle condizioni della Direttiva 2006/42/CE.

Sandrigo, 27/11/2014 — Il Rappresentante Legale: Loris Virgilio Danieli.

Nome e indirizzo della persona autorizzata a costituire la documentazione tecnica pertinente: Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italia.

Avvertenze

Installazione

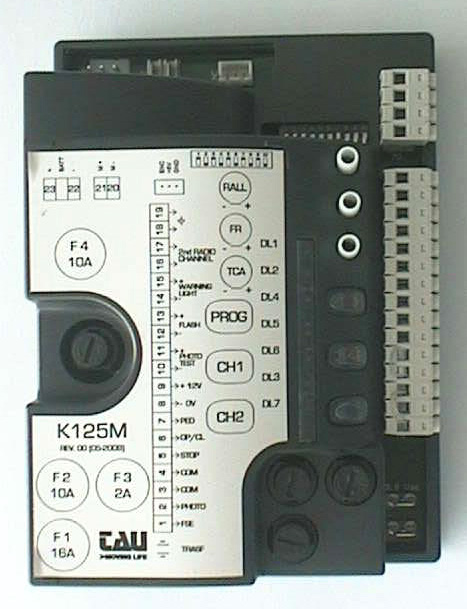

Scheda comando per motoriduttore T-ONE5B

• Logica con microprocessore
• Stato degli ingressi visualizzato da LEDs
• Protezione ingresso linea con fusibile
• Funzione "ingresso pedonale"
• Circuito di lampeggio incorporato
• Radio ricevitore 433,92 MHz integrato a 2 canali (CH)
• Scheda carica batteria (integrata)
• Connettore per batteria
• Sensore ad encoder per rilevamento ostacoli ed autoapprendimento della corsa
• Rallentamento regolabile
• Diagnostica del difetto funzione visualizzato da LED
• EN conforme e certificabile fino a 500 kg di anta

Collaudo

A collegamento ultimato:

• I Led verdi devono essere tutti accesi (corrispondono ciascuno ad un ingresso Normalmente Chiuso). Si spengono solo quando sono interessati i comandi ai quali sono associati.
• I Led rossi devono essere tutti spenti (corrispondono ciascuno ad un ingresso Normalmente Aperto), si accendono solo quando sono interessati i comandi ai quali sono associati. Fa eccezione il led di diagnostica DL3 che deve essere sempre acceso.

Caratteristiche tecniche

Alimentazione scheda	13,5V AC - 50 Hz
Potenza max. motore c.c.	50 W - 18V DC
Fusibile rapido protezione alimentazione ingresso 13,5 Vac (F1 - 5x20)	F 16 A
Fusibile rapido protezione motore (F2 - 5x20)	F 10 A
Fusibile rapido protezione ausiliari 18 V dc (F3 - 5x20)	F 2 A
Fusibile rapido protezione batteria (F4 - 5x20)	F 10 A
Tensione circuiti alimentazione motore	18V DC
Tensione alimentazione circuiti dispositivi ausiliari	18V DC
Tensioni alimentazioni circuiti logici	5V DC
Temperatura di funzionamento	-20 °C ÷ +55 °C
Grado di protezione del contenitore	IP 44

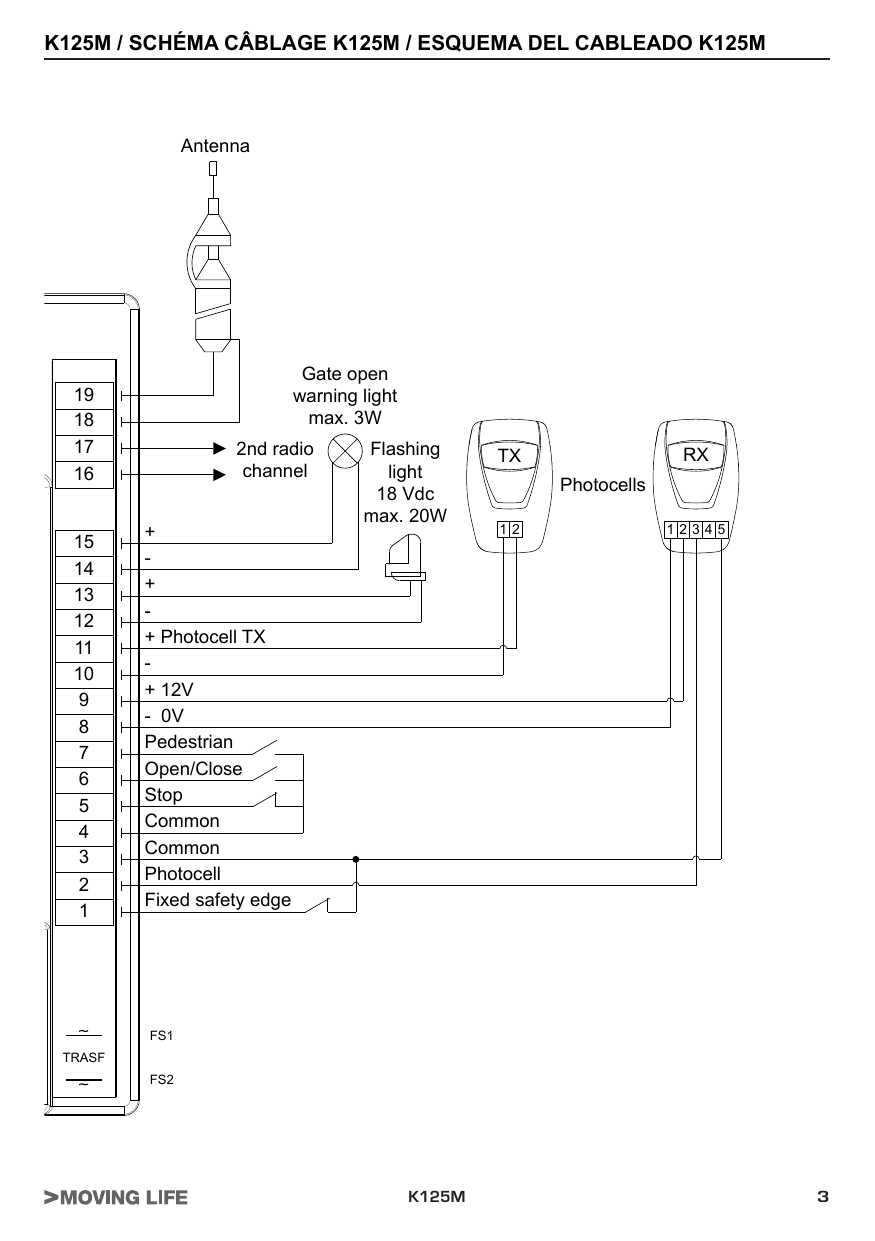

Collegamenti alla morsettiera

Morsetti	Funzione	Descrizione
FS1 - FS2	Alimentazione	ingresso alimentazione scheda 13,5 Vac - Alimentato dal trasformatore toroidale riposto nell'apposito vano del motore T-ONE5B e protetto da fusibile sull'alimentazione 230 Vac.
1 - 3	Bordo sensibile	ingresso BORDO SENSIBILE (bordo sensibile resistivo o costa fissa); funziona solo durante la fase di apertura e provoca la fermata temporanea del cancello e una parziale richiusura per circa 20 cm. 1= bordo sensibile, 3= comune. Bordo resistivo: dip-switch nr 9 in ON; costa fissa con contatto NC: dip-switch nr 9 in OFF.
2 - 3	Fotocellule	ingresso FOTOCELLULE O DISPOSITIVI DI SICUREZZA attivi in chiusura (contatto NC); in chiusura provoca l'arresto e la totale riapertura, in apertura la fermata temporanea fino a rimozione dell'ostacolo (solo se dip-switch nr. 3 in ON). Più dispositivi: contatti NC in serie. 2= fotocellula. Il TX deve essere alimentato dai morsetti 10-11 (Fototest). Per eliminare la verifica o senza fotocellule: dip-switch nr 6 in OFF. Se il fototest fallisce, la centralina non funziona.
4 - 5	Stop	ingresso pulsante STOP (contatto NC); arresta il cancello, inibendo temporaneamente la chiusura automatica. 4= comune, 5= stop. Allo STOP è collegato un microinterruttore di sicurezza sblocco: se l'ingresso resta aperto per più di 5 secondi, la successiva manovra sarà di riallineamento. Il microinterruttore va collegato in serie ad altri pulsanti di STOP.
4 - 6	Apre/Chiude	ingresso pulsante APRE/CHIUDE (contatto NA); regolato dai dip-switches 2 e 4. 5= apre/chiude.
4 - 7	Pedonale	ingresso pulsante PEDONALE (contatto NA); apertura/chiusura parziale per ~1 m, regolato dai dip-switches 2 e 4. 7= pedonale.
8 - 9	RX fotocellule	uscita 18 Vdc, max. 15 W per alimentazione RX ed eventuali altri TX delle fotocellule, ricevitori esterni; max. 3 coppie di fotocellule. 8= negativo, 9= positivo.
10 - 11	TX fotocellula	uscita 18 Vdc per alimentazione del TX (solo quello che effettua il Fototest) max. 1 trasmettitore. 10= negativo, 11= positivo.
12 - 13	Lampeggiante	uscita 18 Vdc, max. 20 W. Segnale già modulato per l'uso diretto; frequenza doppia in chiusura. 12= negativo, 13= positivo.
14 - 15	Spia cancello aperto	uscita 18 Vdc, max. 3 W; in apertura lampeggia lentamente, a cancello aperto resta accesa, in chiusura lampeggia a velocità doppia. 14= negativo, 15= positivo.
16 - 17	2° canale radio	uscita (dipende dai dip-switch 7-8) per aprire/chiudere altro cancello, comandare luci giardino o "illuminazione di zona". Per carichi importanti utilizzare un relè ausiliario di potenza adeguata.
18 - 19	Antenna	ingresso ANTENNA per RX 433,92 MHz incorporata. 18= massa, 19= segnale.
20 - 21	Motore 18V DC	uscita alimentazione motore 18 Vdc max. 50 W. 20= negativo, 21= positivo.
M5	Encoder	innesto rapido per connessione encoder. Blu= 0 Vcc (GND), marrone= 5 Vcc (+5V), bianco= segnale encoder (ENC).
22 - 23	Batteria	ingresso batteria 12V - 7,2Ah.

Procedura di memorizzazione

1. portare il cancello a 1 m ca. dalla battuta in chiusura;
2. posizionare il dip-switch nr. 10 in ON;
3. comandare l'automazione agendo su A/C, radiocomando o pulsante scheda (PROG);
4. il cancello deve cominciare a chiudere;
5. effettuata la chiusura, dopo circa 2 sec. viene eseguita automaticamente un'apertura totale;
6. ad apertura completata, attendere che il led DL3 sia acceso fisso, quindi posizionare il dip-switch nr. 10 in OFF;
7. l'automazione è pronta. Effettuare le regolazioni logiche.

Regolazioni logiche — Trimmer

• RALL. Regolazione rallentamento: da 50 a 120 cm circa prima del finecorsa. Prima di impostarlo, l'automazione deve eseguire una manovra completa.
• FR. Regolazione sensibilità rilevamento ostacoli, senza superare quanto consentito dalle norme (EN 12453). In senso orario (+) aumenta la coppia motore; antiorario (-) diminuisce.
• T.C.A. Regolazione Tempo di Chiusura Automatica: da 3 a 255 secondi ca. (vedi dip-switch nr. 1).

Dip switch

Dip	Funzione	On / Off
1	Chiusura automatica	On: chiusura automatica trascorso il tempo T.C.A. — Off: chiusura con comando manuale.
2	2 / 4 tempi	On: sequenza Apertura-Chiusura-Apertura-Chiusura (vedi dip 4) — Off: Apertura-Stop-Chiusura-Stop (passo-passo).
3	Intervento fotocellule in apertura	On: la fotocellula arresta il cancello fino a rimozione ostacolo — Off: non interviene in apertura.
4	No reverse	On: inversione di marcia anche in apertura — Off: NO-REVERSE attiva (inversione solo in chiusura).
5	Prelampeggio	On: abilitato — Off: disabilitato.
6	Fototest	On: verifica fotocellule inserita — Off: disinserita (da usare quando non si usano le fotocellule).
9	Bordo sensibile	On: bordo sensibile resistivo (morsetto 1) — Off: costa fissa (contatto NC - morsetto 1).
10	Memo	On: abilita memorizzazione/autoapprendimento corsa — Off: posizione finale dopo la procedura.

Dip 7 - 8: funzionamento 2° canale radio (morsetti 16-17):

Dip 7	Dip 8	Funzione
Off	Off	Contatto cancello aperto: attivo all'apertura, durante apertura, TCA e richiusura; si disattiva a chiusura completata.
Off	On	Funzione bistabile: all'impulso radiocomando il contatto si attiva fino al successivo impulso.
On	Off	Funzione monostabile attiva 2 sec.
On	On	Funzione monostabile attiva 180 sec.

LED di diagnosi

DL1 (PEDESTRIAN)	led rosso segnalazione pulsante pedonale
DL2 (OPEN/CLOSE)	led rosso segnalazione pulsante apre/chiude
DL3 (ERR)	led rosso segnalazione errori
DL4 (STOP)	led verde segnalazione pulsante stop
DL5 (PHOTO)	led verde segnalazione fotocellula
DL6 (SENSITIVE EDGE)	led verde segnalazione bordo sensibile
DL7 (TENSION)	led verde segnalazione presenza rete (anche tensione batteria)

Caratteristiche della K125M — LED DL3

Il led indica la presenza dell'alimentazione e segnala eventuali errori con lampeggi predefiniti:

Segnalazione	Causa / Rimedio
sempre acceso	funzionamento regolare
1 lampeggio	tensione batteria tampone inferiore a 11,3 Vdc; controllare alimentazione di rete, caricare/sostituire la batteria
2 lampeggi	errore fototest; disabilitare fototest (dip 6 OFF), verificare fotocellule e collegamento
3 lampeggi	mancanza tensione di rete; controllare magnetotermico e fusibili
4 lampeggi	superamento limite max. di corrente; verificare ostacoli e assorbimento motore
5 lampeggi	assenza segnale encoder; controllare cablaggio, TEST-ENCODER, rotazione motore, fusibile F2
6 lampeggi	presenza ostacolo dopo 5 tentativi di chiusura falliti; verificare ostacoli e scorrevolezza
7 lampeggi	nessuna procedura di memorizzazione eseguita; eseguire la procedura
8 lampeggi	assenza segnale motore; controllare cablaggio, rotazione motore, fusibile F2

L'indicazione di più errori avviene con pausa di 2 sec. tra una segnalazione e l'altra. 5 interventi consecutivi dell'encoder (ostacolo) in chiusura: la centrale apre completamente segnalando l'errore; al successivo impulso entra in corsa rallentata cercando la battuta. 5 interventi consecutivi delle fotocellule: la centrale apre completamente e si ferma senza lampeggiare; serve un nuovo impulso per completare la chiusura.

Scheda carica batteria (integrata)

Collegando la batteria, in assenza di rete l'automazione resta funzionante. Sotto gli 11,3 Vdc l'automazione cessa di funzionare (il quadro rimane alimentato); sotto i 10,2 Vdc la scheda sgancia completamente la batteria (il quadro non è più alimentato).

Rilevamento ostacoli

La funzione (trimmer FR) in apertura provoca una richiusura di 20 cm ca., in chiusura provoca un'apertura totale.

Rallentamento

Tramite il trimmer RALL si imposta il rallentamento in apertura e chiusura su una distanza variabile da 10 a 150 cm (senso orario aumenta, antiorario accorcia). Tenere conto del peso del cancello e degli attriti. Il pulsante PROG ha la stessa funzione del tasto APRE/CHIUDE.

Ripristino funzionamento automatico

• Dopo un black-out (scheda priva di alimentazione), il cancello entra in corsa rallentata cercando la battuta di chiusura;
• Dopo un intervento manuale (senza interruzione di alimentazione), serviranno 4 o 5 manovre complete per riallineare il cancello, durante le quali non si osservano i normali rallentamenti.

Funzioni avanzate

Funzione orologio: un timer collegato all'ingresso apre-chiude mantiene aperto il cancello in determinate fasce orarie e ne permette la richiusura automatica. Il cancello rimane aperto finché l'ingresso Ap/Ch rimane impegnato.

Funzione "solo Apre": dip 1 in ON e dip 4 in OFF, l'ingresso Ap/Ch funziona solo come apertura; chiusura solo a tempo di chiusura automatica trascorso.

Funzione "contatto cancello aperto": dip 7 e dip 8 in OFF, il 2° ch radio (morsetti 16-17) funziona da contatto pulito che indica quando il cancello è aperto.

Radio ricevitore 433,92 MHz integrato

Apprende fino a max. 30 codici rolling code (BUG2R, BUG4R, K-SLIM-RP, T-4RP) su due canali. Il primo canale comanda l'apertura; il secondo comanda un relè per un contatto pulito N.A. ai morsetti 16-17 (max 24 Vac, 1 A).

Apprendimento radiocomandi — CH1 = APRE/CHIUDE, CH2 = 2° canale:

1. premere brevemente il tasto CH1 per associare un radiocomando alla funzione APRE/CHIUDE;
2. il led DL3 si spegne (modalità apprendimento; uscita dopo 10 secondi senza codice);
3. premere il tasto del radiocomando;
4. il led DL3 si riaccende a memorizzazione avvenuta;
5. per altri radiocomandi ripetere dal punto 1 fino a max 30 trasmettitori;
6. per il 2° canale usare CH2 anziché CH1;
7. per uscire senza memorizzare premere brevemente CH1 o CH2.

Programmazione remota T-4RP e K-SLIM-RP (V 4.X): con software V 4.X è possibile l'apprendimento remoto senza agire sui tasti della ricevente, disponendo di un radiocomando già programmato. Seguire le istruzioni del radiocomando.

Cancellazione radiocomandi:

1. tenere premuto CH1 per 3 secondi ca. per cancellare tutti i radiocomandi associati;
2. il led DL3 lampeggia lentamente (modalità cancellazione);
3. tenere premuto nuovamente CH1 per 3 secondi;
4. il led DL3 si spegne per 3 secondi e si riaccende fisso (cancellazione avvenuta);
5. ripetere dal punto 1 con CH2;
6. per uscire premere brevemente CH1 o CH2.

Malfunzionamenti: possibili cause e rimedi

L'automazione non parte: verificare alimentazione 230Vac; verificare contatti N.C. (3 led verdi accesi) e led rossi spenti; impostare dip 6 (fototest) su OFF; aumentare il trimmer FR al massimo; controllare l'integrità dei fusibili.

Il radiocomando ha poca portata: verificare che massa e segnale antenna non siano invertiti; non eseguire giunzioni del cavo antenna; non installare l'antenna in posizioni basse o nascoste; controllare le pile del radiocomando.

Il cancello si apre al contrario: invertire il collegamento del motore (morsetti 20-21).

Garanzia: condizioni generali

La garanzia TAU ha durata di 24 mesi dalla data di acquisto (fa fede il documento fiscale). Comprende la riparazione con sostituzione gratuita (franco sede TAU; imballo e trasporto a carico del cliente) delle parti con difetti riconosciuti da TAU. In caso di intervento a domicilio, anche in garanzia, è dovuto il "Diritto fisso di chiamata" più manodopera. La garanzia decade per: impianto non a norma, mancato uso di componenti originali TAU, calamità/manomissioni/sovraccarico/alimentazione errata/riparazioni improprie, mancata manutenzione periodica, usura dei componenti. In caso di utilizzo industriale o professionale la garanzia ha validità 12 mesi.

ENGLISH

Manufacturer's Declaration of Incorporation

(in accordance with European Directive 2006/42/EC App. II.B)

Manufacturer: TAU S.r.l. — Address: Via E. Fermi, 43 - 36066 Sandrigo (Vi) ITALY.

Declares under its sole responsibility that the product: Electronic control unit, designed for automatic movement of: Sliding Gates, for use in a: Residential / Communities, complete with: Radioreceiver and battery charger board.

• Model: K125M — Type: K125M
• Serial number: see silver label
• Commercial name: Control panel for T-ONE5B gearmotor

Has been produced for incorporation on an access point (sliding gate) or for assembly with other devices, to constitute a machine in accordance with the Machinery Directive 2006/42/EC. Complies with the essential safety requirements of: 2006/95/EC Low Voltage Directive; 2004/108/EC Electromagnetic Compatibility Directive; and where required 1999/5/CE Radio equipment and telecommunications terminal equipment.

It is not permitted to start up the machine until the machine in which it is incorporated has been declared in conformity with Directive 2006/42/EC.

Sandrigo, 27/11/2014 — Legal Representative: Loris Virgilio Danieli. Person authorised to draw up technical documentation: Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italy.

Warnings

Installation

Control board for T-ONE5B gearmotor

• Microprocessor-controlled logic
• Input status LED's
• Line input fuse
• "Pedestrian gate" function
• Built-in flashing light circuit
• 433.92 MHz 2 channel built-in radio receiver (CH)
• Battery charger board (integrated)
• Battery connector
• Encoder sensor for obstacle detection and self-learning of travel
• Adjustable deceleration
• Diagnostics of malfunctions signalled by LED
• EN compliant and certifiable up to 500 kg leaf

Testing

• All green LEDs must be on (each corresponds to a Normally Closed input); they go off only when associated controls are operated.
• All red LEDs must be off (each corresponds to a Normally Open input); they light up only when associated controls are operated. Except the DL3 diagnostics led which must always be on.

Technical characteristics

Board power supply	13,5V AC - 50 Hz
Max motor power DC	50 W - 18V DC
Fast acting fuse, input power supply 13.5 Vac (F1 - 5x20)	F 16 A
Fast acting fuse, motor protection (F2 - 5x20)	F 10 A
Fast acting fuse, auxiliary circuits 18 V dc (F3 - 5x20)	F 2 A
Fast acting fuse, battery protection (F4 - 5x20)	F 10 A
Motor power supply circuits voltage	18V DC
Auxiliary device circuits supply voltage	18V DC
Logic circuits supply voltages	5V DC
Operating temperature	-20 °C ÷ +55 °C
Box protected to	IP 44

Connections to terminal board

Terminals	Function	Description
FS1 - FS2	Power supply	board supply input 13,5 Vac, powered by the toroidal transformer housed in the T-ONE5B motor and protected by a fuse on the 230 Vac power supply.
1 - 3	Sensitive edge	resistive sensitive edge or fixed safety edge; works only when opening; temporarily stops the gate and partially closes it by about 20 cm. 1= sensitive edge, 3= common. Resistive: dip-switch 9 ON; fixed safety edge NC: dip-switch 9 OFF.
2 - 3	Photocells	photocells/safety devices active during closure (NC); stop and reopen during closing, temporarily stop during opening (if dip 3 ON). Multiple devices: NC contacts in series. 2= photocell. TX always supplied by 10-11 (phototest). To override or when not used: dip 6 OFF. If phototest fails, control unit will not operate.
4 - 5	Stop	STOP pushbutton (NC); stops the gate, inhibiting automatic closing. 4= common, 5= stop. A safety micro-switch is connected; if STOP stays open more than 5 s, the next manoeuvre runs slowly to reset parameters. Connect in series to further STOP buttons.
4 - 6	Open/Close	OPEN/CLOSE pushbutton (NO); controlled by dip-switches 2 and 4. 5= open/close.
4 - 7	Pedestrian	PEDESTRIAN pushbutton (NO); partial opening/closing for ~1 m, controlled by dip-switches 2 and 4. 7= pedestrian.
8 - 9	RX photocells	18 Vdc, max. 15 W, to power RXs and other TXs, external receivers; max. 3 pairs of photocells. 8= negative, 9= positive.
10 - 11	TX photocell	18 Vdc, for photocell TX (only the one performing the phototest); max. 1 transmitter. 10= negative, 11= positive.
12 - 13	Flashing light	18 Vdc, max. 20 W. Signal already modulated for direct use; flashing frequency during closing is double. 12= negative, 13= positive.
14 - 15	Gate open LED	18 Vdc, max. 3 W; flashes slowly during opening, steady when open, flashes twice as fast during closure. 14= negative, 15= positive.
16 - 17	2nd radio CH	output (depends on dip 7-8) for opening/closing another gate, garden lights or "zone lighting". Use an additional auxiliary relay for other devices (area lighting, pumps).
18 - 19	Aerial	433,92 MHz built-in RX antenna input. 18= earth, 19= signal.
20 - 21	18V DC motor	motor supply output 18 Vdc, max. 50 W. 20= negative, 21= positive.
M5	Encoder	quick coupling for encoder. Blue= 0 Vdc (GND), brown= 5 Vdc (+5V), white= encoder signal (ENC).
22 - 23	Battery	battery 12V - 7,2Ah input.

Memorization procedure

1. bring the gate to approx. 1 m from the closing travel limit;
2. set dip-switch no. 10 to ON;
3. operate the automation using A/C, radio control or card button (PROG);
4. the gate must start to close;
5. after closing, a complete opening manoeuvre is executed automatically (~2 s);
6. when open, wait for DL3 fixedly on, then set dip-switch no. 10 to OFF;
7. the automation is ready. Make the logic adjustments.

Logic adjustments — Trimmer

• RALL. Deceleration adjustment: from 50 to 120 cm before the limit switch. A complete manoeuvre must be performed before setting deceleration.
• FR. Obstacle detection sensitivity, without exceeding EN 12453 limits. Clockwise (+) increases motor torque, anticlockwise (-) reduces it.
• T.C.A. Automatic Closing time: from about 3 to 255 seconds (see dip-switch 1).

Dip switch

Dip	Function	On / Off
1	Automatic closing	On: closes automatically after T.C.A. delay — Off: automatic closing disabled.
2	2 / 4 stroke	On: OPEN-CLOSE-OPEN-CLOSE (see dip 4) — Off: OPEN-STOP-CLOSE-STOP (step-by-step).
3	Opening photocells operation	On: photocell stops gate until obstacle removed — Off: photocell does not cut in during opening.
4	No reverse	On: reverses direction even while opening — Off: NO-REVERSE activated (reversal only during closure).
5	Pre-flashing	On: enabled — Off: disabled.
6	Photocell test	On: enabled — Off: disabled (use when photocells are not used).
9	Sensitive edge	On: resistive sensitive edge (terminal 1) — Off: fixed edge (NC contact - terminal 1).
10	Memo	On: memorization enabled for self-learning — Off: leave here when procedure completed.

Dip 7 - 8: 2nd radio channel operation (terminals 16-17):

Dip 7	Dip 8	Function
Off	Off	Gate contact open: activates on opening, active during open time, TCA and reclosure; deactivates once closed.
Off	On	Bistable: radio impulse activates contact until next impulse.
On	Off	Monostable active for 2 sec.
On	On	Monostable active for 180 sec.

Diagnostics LED

DL1 (PEDESTRIAN)	pedestrian button red LED signal
DL2 (OPEN/CLOSE)	open/close button red LED signal
DL3 (ERR)	errors red LED signal
DL4 (STOP)	stop button green LED signal
DL5 (PHOTO)	photocell green LED signal
DL6 (SENSITIVE EDGE)	sensitive edge green LED signal
DL7 (TENSION)	power on (also battery voltage) green LED signal

K125M characteristics — LED DL3

Signal	Cause / Solution
steady light	normal operation
1 flash	buffer battery voltage lower than 11.3 Vdc; check mains, charge/replace battery
2 flashes	phototest error; disable phototest (dip 6 OFF), check photocells
3 flashes	power failure; check thermal-magnetic breaker, fuses
4 flashes	max current limit exceeded; check obstacles and motor current
5 flashes	absence of encoder signal; check wiring, TEST-ENCODER, motor rotation, fuse F2
6 flashes	obstacle after 5 failed closing attempts; check obstacles and smooth sliding
7 flashes	no memorization procedure executed; execute procedure
8 flashes	no motor signal; check wiring, motor rotation, fuse F2

Multiple errors signalled with a 2-second pause. After 5 consecutive encoder activations during the same closing manoeuvre, the unit opens completely; on next manoeuvre it switches to slow-down mode searching for the closing limit. After 5 consecutive photocell activations, the unit opens completely and stops without flashing; a new command is needed to complete closing.

Battery charger board (integrated)

With battery connected, the automation operates without mains. Below 11.3 Vdc the automation stops (control unit remains fed); below 10.2 Vdc the card completely disconnects the battery (control panel no longer fed).

Obstacle detection

Set through trimmer FR: during opening the gate closes approx. 20 cm; during closing the gate opens all the way.

Slow-down

Through the RALL trimmer, set slow-down for opening and closing at 10 to 150 cm from the end of travel (clockwise increases, counter-clockwise diminishes). Account for gate weight and frictions. The PROG button has the same function as the OPEN/CLOSE button.

Realignment procedure

• After a mains power failure (black-out), the gate moves slowly to allow the controller to establish its limits;
• After a manual operation without power failure, it takes 4 to 5 complete cycles to complete realignment; during these cycles limits and soft-stops will not work.

Advanced functions

Clock function: a timer connected to the open-close pushbutton keeps the gate open at certain times, then reverts to automatic closing. The gate remains open as long as the Op/Cl input continues to be activated.

"Open only" function: dip 1 ON and dip 4 OFF; Op/Cl works as opening command only; gate closes only after automatic closure time.

"Gate contact open" function: dip 7 and 8 OFF; 2nd radio channel (16-17) acts as a no-voltage contact indicating when the gate is open (for zone lighting or open signal).

433.92 MHz built-in radio receiver

Learns up to 30 rolling codes (BUG2R, BUG4R, K-SLIM-RP, T-4RP) on two channels. First channel commands opening; second channel commands a relay for a N.O. no-voltage contact (terminals 16-17, max. 24 Vac, 1 A).

Learning radio controls — CH1 = OPEN/CLOSE, CH2 = 2nd channel:

1. press CH1 briefly to associate a device with OPEN/CLOSE;
2. LED DL3 turns off (learning mode; exits after 10 s without code);
3. press the device button;
4. LED DL3 turns on again when memorised;
5. repeat from point 1 up to 30 transmitters;
6. for 2nd channel use CH2 instead of CH1;
7. to exit without memorising press CH1 or CH2 briefly.

Remote programming with T-4RP and K-SLIM-RP (V 4.X): with software V 4.X remote self-learning is possible without pressing the receiver's buttons, using an already-programmed transmitter. Follow the transmitter instructions.

Cancelling codes: keep CH1 pressed 3 s to cancel all associated devices; DL3 flashes slowly (cancellation mode); press CH1 again 3 s; DL3 turns off ~3 s then steady (cancelled); repeat with CH2; to exit press CH1 or CH2 briefly.

Malfunctions: possible causes and solution

The automation does not start: check 230Vac with multimeter; check NC contacts are closed (3 green LEDs on); set dip 6 (phototest) OFF; increase FR trimmer to the limit; check fuses are intact.

Radio control has very little range: check ground and aerial signal not inverted; do not make joints to lengthen the aerial wire; do not install aerial low or behind walls/pillars; check radio control batteries.

The gate opens the wrong way: invert the motor connections (terminals 20-21).

Guarantee: general conditions

TAU guarantees this product for 24 months from purchase. Covers repair or replacement at TAU's expense (ex-works; packing and transport at customer's expense) of parts faulty in workmanship or materials. Visits to the customer's facilities incur a "Call-out fee" plus labour. The guarantee does not cover: installation not per instructions, non-original parts, damage from Act of God/tampering/overvoltage/incorrect power/improper repairs/incorrect installation, lack of routine maintenance, wear of components. For industrial/professional use, the warranty is valid 12 months.

DEUTSCH

Integrierungserklärung des Herstellers

(gemäß der Europäischen Richtlinie 2006/42/EG Anl. II.B)

Hersteller: TAU S.r.l. — Adresse: Via E. Fermi, 43 - 36066 Sandrigo (Vi) ITALY.

Erklärt unter seiner Haftung, dass das Produkt: Elektronische Steuerung, für die automatische Bewegung von: Schiebetore, für eine Anwendung: Privat / Gewerbe, einschließlich: Empfänger und Batterieladekarte.

• Modell: K125M — Typ: K125M
• Seriennummer: siehe Silberetikette
• Handelsbezeichnung: Schalt- und Steuertafel für den Getriebemotor T-ONE5B

Ausgeführt, um in einen Verschluss (Schiebetore) integriert oder mit anderen Vorrichtungen kombiniert zu werden, gemäß der Maschinenrichtlinie 2006/42/EG. Entspricht: 2006/95/EG Niederspannungsrichtlinie; 2004/108/EG Richtlinie für elektromagnetische Kompatibilität; und wo gefordert 1999/5/CE. Es ist nicht zugelassen, die Vorrichtung in Betrieb zu setzen, bis die Maschine, in die sie integriert wird, als konform erklärt wurde.

Sandrigo, 27/11/2014 — Der gesetzliche Vertreter: Loris Virgilio Danieli.

Hinweise

Installation

Steuerkarte für den Getriebemotor T-ONE5B

• Mikroprozessorlogik
• Statusanzeige der Eingänge durch LEDs
• Schutz des Linieneingangs mit Sicherung
• „Gehflügel"-Funktion
• Eingebauter Blinkkreislauf
• 433,92 MHz Funkempfänger, eingebaut, 2 Kanäle (CH)
• Batterieladekarte (eingebaut)
• Verbinder für Batterie
• Encodersensor zur Wahrnehmung von Hindernissen und Selbsterlernung des Laufs
• Einstellbare Verlangsamung
• Störungsdiagnose mit LED-Anzeige
• Entspricht EN-Normen und zertifizierbar bis 500 kg Flügel

Endprüfung

• Alle grünen LEDs müssen leuchten (jede entspricht einem gewöhnlich geschlossenen Eingang); sie schalten erst ab, wenn die zugehörigen Steuervorrichtungen aktiviert sind.
• Alle roten LEDs müssen abgeschaltet sein (jede entspricht einem gewöhnlich geöffneten Eingang); außer dem diagnostischen LED DL3, das immer EIN sein muss.

Technische Merkmale

Versorgung der Steuerkarte	13,5V AC - 50 Hz
Höchstleistung des Gleichstrommotors	50 W - 18V DC
Schnellsicherung Eingangsversorgung 13,5 Vac (F1 - 5x20)	F 16 A
Schnellsicherung Motor (F2 - 5x20)	F 10 A
Schnellsicherung Hilfskreise 18 V dc (F3 - 5x20)	F 2 A
Schnellsicherung Batterie (F4 - 5x20)	F 10 A
Spannung Versorgungskreise des Motors	18V DC
Spannung Versorgungskreise Hilfsvorrichtungen	18V DC
Versorgungsspannungen logische Kreisläufe	5V DC
Betriebstemperatur	-20 °C ÷ +55 °C
Schutzart des Gehäuses	IP 44

Anschlüsse am Klemmenbrett

Klemmen	Funktion	Beschreibung
FS1 - FS2	Versorgung	Eingang Steuerkartenversorgung 13,5 Vac, versorgt durch Ringtransformator im Motor T-ONE5B, geschützt durch Sicherung an der 230 Vac Versorgung.
1 - 3	Schaltleiste	Widerstandsschaltleiste oder feste Schaltleiste; funktioniert nur in Öffnung, vorübergehendes Anhalten und teilweises Wiederschließen um ca. 20 cm. 1= Schaltleiste, 3= gemeinsam. Widerstandsschaltleiste: Dip 9 ON; feste Schaltleiste NC: Dip 9 OFF.
2 - 3	Fotozellen	Photozellen/Sicherheitsvorrichtungen beim Schließen aktiv (NC); in Schließung Anhalten + vollständige Öffnung, in Öffnung vorübergehendes Anhalten (Dip 3 ON). Mehrere: NC-Kontakte seriengeschaltet. 2= Photozelle. TX immer von 10-11 gespeist (Fototest). Ohne Fotozellen: Dip 6 OFF. Negativer Phototest: Steuergerät funktioniert nicht.
4 - 5	Stop	Taste STOP (NC); hält das Tor an, schaltet die automatische Schließung vorübergehend ab. 4= gemeinsam, 5= stop. Sicherheitsmikroschalter Entriegelung angeschlossen; >5 s offen: nachfolgendes Manöver verlangsamt. In Reihe an weitere STOP-Tasten.
4 - 6	Öffnet/Schließt	Taste ÖFFNET/SCHLIEßT (NA); über Dip 2 und 4 eingestellt. 5= öffnet/schließt.
4 - 7	Gehflügel	Gehflügeltaste (NA); Teilöffnung/-schließung für ~1 m, über Dip 2 und 4. 7= Gehflügel.
8 - 9	Empfänger Fotozellen	18 Vdc, max. 15 W, zur Speisung der RX und weiterer TX, externe Empfänger; max. 3 Fotozellenpaare. 8= Minus, 9= Plus.
10 - 11	Sender Fotozelle	18 Vdc, Versorgung des Fotozellensenders (nur der mit Phototest); max. 1. 10= Minus, 11= Plus.
12 - 13	Blinkleuchte	18 Vdc, max. 20 W; Signal moduliert; Blinkhäufigkeit in Schließphase doppelt. 12= Minus, 13= Plus.
14 - 15	Kontrolllampe Tor geöffnet	18 Vdc, max. 3 W; in Öffnung langsames Blinken, bei geöffnetem Tor eingeschaltet, in Schließung doppelte Geschwindigkeit. 14= Minus, 15= Plus.
16 - 17	2. Funkkanal	abhängig von Dip 7-8; zur Öffnung/Schließen eines anderen Tors, Gartenbeleuchtung oder „Zonenbeleuchtung". Für Lichtsteuerung stärkere Hilfsrelais verwenden.
18 - 19	Antenne	Eingang für 433,92 MHz Antenne mit eingebautem Empfänger. 18= Masse, 19= Signal.
20 - 21	Motor 18V DC	Ausgang Motorversorgung 18 Vdc, max. 50 W. 20= Minus, 21= Plus.
M5	Encoder	Schnellkupplung. Blau= 0 Vcc (GND), braun= 5 Vcc (+5V), weiß= Signal Encoder (ENC).
22 - 23	Batterie	Eingang Batterie 12V - 7,2Ah.

Speicherverfahren

1. das Tor in ca. 1 m Entfernung vom Anschlag in Schließung bewegen;
2. Dip-Switch Nr. 10 auf ON stellen;
3. die Automatisierung steuern (ÖFFNET/SCHLIEßT, Funksteuerung oder PROG);
4. das Tor muss sich schließen;
5. nach der Schließung erfolgt nach ca. 2 Sek. automatisch eine vollständige Öffnung;
6. nach beendeter Öffnung warten, bis LED DL3 fest EIN ist, dann Dip 10 auf OFF;
7. die Automatisierung ist betriebsbereit. Die Logik einstellen.

Einstellung der Logik — Trimmer

• RALL. Verlangsamung: von 50 bis 120 cm vor dem Endschalter. Vorher muss eine vollständige Bewegung erfolgen.
• FR. Ansprechvermögen bei Hindernissen, ohne den zulässigen Schub (EN 12453) zu überschreiten. Im Uhrzeigersinn (+) erhöht den Drehmoment, gegen den Uhrzeigersinn (-) verringert.
• T.C.A. Automatische Schließzeit: von 3 bis ca. 255 Sekunden (siehe Dip 1).

Dip switch

Dip	Funktion	On / Off
1	Automatische Schließung	On: automatische Schließung nach T.C.A.-Zeit — Off: abgeschaltet.
2	2 / 4 Takt	On: ÖFFNUNG-SCHLIEßUNG-ÖFFNUNG-SCHLIEßUNG (siehe Dip 4) — Off: ÖFFNUNG-STOP-SCHLIEßUNG-STOP (Schrittbetrieb).
3	Eingreifen Lichtschranken beim Öffnen	On: Fotozelle hält in Öffnung an bis Hindernis entfernt — Off: kein Eingreifen in Öffnung.
4	Kein Reverse	On: Umkehrung auch in Öffnung — Off: NO-REVERSE aktiv (Umkehrung nur in Schließung).
5	Vorwarnung	On: aktiviert — Off: deaktiviert.
6	Fotozellentest	On: eingeschaltet — Off: abgeschaltet (wenn keine Fotozellen verwendet werden).
9	Schaltleiste	On: Widerstandsschaltleiste (Klemme 1) — Off: feste Schaltleiste (NC - Klemme 1).
10	Memo	On: Speicherfunktion für Selbsterlernung — Off: Endposition nach dem Verfahren.

Dip 7 - 8: Betrieb des 2. Funkkanals (Klemmen 16-17):

Dip 7	Dip 8	Funktion
Off	Off	Kontakt Tor auf: aktiviert bei Öffnung, aktiv während Öffnungszeit, TCA und Schließen; deaktiviert nach beendetem Schließen.
Off	On	Bistabil: bei Impuls aktiviert bis zum folgenden Impuls.
On	Off	Monostabil 2 Sek. aktiv.
On	On	Monostabil 180 Sek. aktiv.

Diagnose-LEDs

DL1 (PEDESTRIAN)	rote LED für Taste Gehflügel
DL2 (OPEN/CLOSE)	rote LED für Taste Auf/Zu
DL3 (ERR)	rote LED für Defekte-Zeichengeber
DL4 (STOP)	grüne LED für Taste Stopp
DL5 (PHOTO)	grüne LED für Fotozelle
DL6 (SENSITIVE EDGE)	grüne LED für Sicherheitsleiste
DL7 (TENSION)	grüne LED Stromnetz anwesend (auch Batteriespannung)

Merkmale der Schalt- und Steuertafel K125M — LED DL3

Anzeige	Ursache / Abhilfe
immer ein	ordnungsgemäßer Betrieb
1-maliges Blinken	Pufferbatterie unter 11,3 Vdc; Netzversorgung kontrollieren, Batterie aufladen/auswechseln
2-maliges Blinken	Fehler Fotozellentest; deaktivieren (Dip 6 OFF), Fotozellen überprüfen
3-maliges Blinken	keine Netzspannung; magnetothermischen Schalter und Sicherungen kontrollieren
4-maliges Blinken	Überschreitung max. Stromgrenze; Stromaufnahme und Hindernisse kontrollieren
5-maliges Blinken	kein Encodersignal; Verdrahtung, ENCODERTEST, Motorlauf, Sicherung F2 überprüfen
6-maliges Blinken	Hindernis nach 5 gescheiterten Schließversuchen; Hindernisse und Gleiten prüfen
7-maliges Blinken	kein Speicherverfahren ausgeführt; durchführen
8-maliges Blinken	kein Motorensignal; Verkabelung, Motorlauf, Sicherung F2 prüfen

Mehrere Fehler werden mit 2 Sekunden Pause angezeigt. 5x Fehler über Kraftabschaltung (Encoder): Tor fährt komplett auf, Blinkleuchte blinkt 6x; beim nächsten Befehl fährt das Tor langsam zur „ZU"-Stellung. 5x Fehler über Lichtschranke: Tor fährt komplett auf (kein Blinken); beim nächsten Befehl fährt das Tor wieder zu.

Batterieladekarte (eingebaut)

Mit angeschlossener Batterie funktioniert die Automatisierung auch bei Netzstromausfall. Unter 11,3 Vdc funktioniert sie nicht mehr (Steuertafel bleibt gespeist); unter 10,2 Vdc schaltet die Karte die Batterie ganz ab.

Wahrnehmung von Hindernissen

Über Trimmer FR: in Öffnung Wiederschließen um ca. 20 cm; in Schließung vollständige Öffnung.

Verlangsamung

Über Trimmer RALL auf 10 bis 150 cm einstellbar (im Uhrzeigersinn verlängert, gegen den Uhrzeigersinn verkürzt). Torgewicht und Reibungen berücksichtigen. Die Taste PROG hat dieselbe Funktion wie ÖFFNET/SCHLIEßT.

Wiederherstellung der automatischen Betriebsweise

• Nach einem Stromausfall wechselt das Tor bei der Suche des Anschlags Schließung zur verlangsamten Phase;
• Nach einem manuellen Eingriff (ohne Unterbrechung) sind 4 oder 5 vollständige Manöver zur Neuausrichtung erforderlich, ohne normale Verlangsamungen.

Fortgeschrittene Funktionen

Timerfunktion: Timer am Eingang Öffnet-Schließt; Tor bleibt zu bestimmten Zeiten geöffnet, dann automatisch geschlossen. Tor bleibt geöffnet, bis der Eingang Ap/CH aktiviert ist.

Funktion „nur Öffnen": Dip 1 ON und Dip 4 OFF; Eingang nur als Öffnungssteuerung, Schließung nach automatischer Schließzeit.

Funktion „Kontakt Tor auf": Dip 7 und 8 OFF; 2. Funkkanal (16-17) als potentialfreier Kontakt, der anzeigt, wenn das Tor geöffnet ist.

Eingebauter 433,92 MHz Funkempfänger

Erlernt bis 30 Rolling Codes (BUG2R, BUG4R, K-SLIM-RP, T-4RP) auf zwei Kanälen. Erster Kanal steuert die Öffnung; zweiter steuert ein Relais für einen potentialfreien NO-Kontakt (Klemmen 16-17, max 24 Vac, 1 A).

Erlernung der Funksteuerungen — CH1 = ÖFFNET/SCHLIEßT, CH2 = 2. Kanal:

1. kurz CH1 drücken zur Zuordnung an ÖFFNET/SCHLIEßT;
2. LED DL3 erlischt (Erlernung; Austritt nach 10 s ohne Code);
3. Taste der Funksteuerung drücken;
4. LED DL3 leuchtet wieder (Speicherung erfolgt);
5. für weitere bis max. 30 Sender ab Punkt 1 wiederholen;
6. für 2. Kanal Taste CH2 statt CH1;
7. zum Verlassen ohne Speichern kurz CH1 oder CH2 drücken.

Fernprogrammierung mittels T-4RP und K-SLIM-RP (V 4.X): mit Software V 4.X Fernselbstlernung ohne Programmierungstasten des Empfängers; ein bereits programmierter Handsender genügt. Anleitung des Handsenders folgen.

Löschen von Funksteuerungen: CH1 ca. 3 Sek. drücken zum Löschen aller zugeordneten Sender; DL3 blinkt langsam; CH1 weitere 3 Sek. drücken; DL3 erlischt ca. 3 Sek. und leuchtet wieder fest; mit CH2 wiederholen; zum Verlassen kurz CH1 oder CH2 drücken.

Betriebsstörungen: mögliche Ursachen und Abhilfen

Kein Start: 230 Vac mit Multimeter prüfen; NC-Kontakte geschlossen (3 grüne LEDs); Dip 6 (Fotozellentest) OFF; Trimmer FR auf Maximum; Sicherungen kontrollieren.

Funksteuerung mit wenig Reichweite: Masse/Antennesignal nicht umgekehrt; keine Verbindungen am Antennekabel; Antenne nicht zu niedrig/versteckt; Batterien der Funksteuerung prüfen.

Tor öffnet sich umgekehrt: Anschlüsse des Motors umkehren (Klemmen 20 und 21).

Garantie: allgemeine Bedingungen

Garantie 24 Monate ab Kaufdatum. Reparatur mit kostenlosem Ersatz (ab Werk; Verpackung und Transport zu Lasten des Kunden) anerkannter fehlerhafter Teile. Bei Eingriffen am Standort: „feste Abrufgebühr" plus Arbeitskraft. Ungültig bei: nicht vorschriftsmäßiger Installation, nicht-Original-Teilen, Naturkatastrophen/Handhabungen/Spannungsüberlasten/falscher Versorgung/unsachgemäßen Reparaturen/falscher Installation, fehlender Wartung, Verschleiß. Bei industrieller/beruflicher Nutzung 12 Monate.

FRANÇAIS

Déclaration d'incorporation du fabricant

(conformément à la Directive européenne 2006/42/CE Annexe II.B)

Fabricant : TAU S.r.l. — Adresse : Via E. Fermi, 43 - 36066 Sandrigo (Vi) ITALY.

Déclare sous sa propre responsabilité que le produit : Logique électronique de commande, réalisé pour le mouvement automatique de : Portails Coulissants, pour l'utilisation en milieu : Résidentiel / Intensif, muni de : Récepteur et carte chargeur de batterie.

• Modèle : K125M — Type : K125M
• Numéro de série : voir étiquette argentée
• Appellation commerciale : Logique de commande pour motoréducteur T-ONE5B

Réalisé pour être incorporé sur une fermeture (portail coulissant) ou pour être assemblé avec d'autres dispositifs, pour constituer une machine au sens de la Directive Machines 2006/42/CE. Conforme aux exigences des directives : 2006/95/CE Directive Basse Tension ; 2004/108/CE Directive Compatibilité Électromagnétique ; et si requis 1999/5/CE Équipements hertziens et équipements terminaux de télécommunication. Il n'est pas permis de mettre en service l'appareil tant que la machine dans laquelle il sera incorporé n'a pas été déclarée conforme à la Directive 2006/42/CE.

Sandrigo, 27/11/2014 — Le Représentant légal : Loris Virgilio Danieli. Personne autorisée à constituer la documentation technique : Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italy.

Recommandations générales

Installation

Carte de commande pour motoréducteur T-ONE5B

• Logique avec microprocesseur
• État des entrées visualisé par LEDs
• Protection entrée ligne par fusible
• Fonction « ouverture piéton »
• Circuit de clignotement incorporé
• Récepteur radio 433,92 MHz intégré à 2 canaux (CH)
• Carte chargeur de batterie (intégrée)
• Connecteur pour batterie
• Capteur à encodeur pour détection des obstacles et auto-apprentissage de la course
• Ralentissement réglable
• Diagnostic du défaut fonction visualisé par LED
• Conforme aux normes EN et certifiable jusqu'à 500 kg de vantail

Essai

• Les Leds vertes doivent toutes être allumées (chacune correspond à une entrée Normalement Fermée). Elles ne s'éteignent que lorsque les commandes associées sont actives.
• Les Leds rouges doivent être toutes éteintes (chacune correspond à une entrée Normalement Ouverte). Excepté la led de diagnostic DL3 qui doit être toujours allumée.

Caractéristiques techniques

Alimentation carte	13,5V AC - 50 Hz
Puissance max. moteur en c.c.	50 W - 18V DC
Fusible rapide protection alimentation entrée 13,5 Vca (F1 – 5x20)	F 16 A
Fusible rapide protection moteur (F2 – 5x20)	F 10 A
Fusible rapide protection auxiliaires 18 Vcc (F3 – 5x20)	F 2 A
Fusible rapide protection batterie (F4 – 5x20)	F 10 A
Tension circuits d'alimentation moteur	18V DC
Tension d'alimentation circuits dispositifs auxiliaires	18V DC
Tension d'alimentation circuits logiques	5V DC
Température de fonctionnement	-20 °C ÷ +55 °C
Indice de protection de l'armoire	IP 44

Connexions au bornier

Bornes	Fonction	Description
FS1 - FS2	Alimentation	entrée alimentation carte 13,5 Vca, alimentée par le transformateur toroïdal situé dans le logement du moteur T-ONE5B et protégé par un fusible sur l'alimentation 230 Vca.
1 - 3	Bord sensible	bord sensible résistif ou barre palpeuse fixe ; fonctionne seulement durant l'ouverture, arrêt momentané + refermeture partielle d'environ 20 cm. 1= bord sensible, 3= commun. Bord résistif : dip-switch n° 9 sur ON ; barre palpeuse fixe NF : dip-switch n° 9 sur OFF.
2 - 3	Photocellules	photocellules/dispositifs de sécurité actifs en fermeture (NF) ; en fermeture arrêt + réouverture totale, en ouverture arrêt momentané (dip 3 ON). Plusieurs dispositifs : contacts NF en série. 2= photocellule. L'émetteur toujours alimenté par 10-11 (phototest). Pour éliminer ou sans photocellules : dip 6 sur OFF. Phototest négatif : la logique ne fonctionne pas.
4 - 5	Stop	bouton STOP (NF) ; arrête le portail, inhibe la fermeture automatique. 4= commun, 5= stop. Un microrupteur de sécurité déverrouillage est branché ; si STOP reste ouvert >5 s, la prochaine opération sera de repositionnement. Branché en série avec d'autres boutons STOP.
4 - 6	Ouvre/Ferme	bouton OUVRE/FERME (NO) ; réglé par les dip-switchs 2 et 4. 5= ouvre/ferme.
4 - 7	Piéton	bouton PIÉTON (NO) ; ouverture/fermeture partielles sur ~1 m, réglé par les dip-switchs 2 et 4. 7= piéton.
8 - 9	Récepteur photocellules	18 Vdc, max. 15 W, pour l'alimentation des RX et autres TX, récepteurs extérieurs ; max. 3 paires de photocellules. 8= négatif, 9= positif.
10 - 11	Émetteur photocellule	18 Vdc, pour l'alimentation de l'émetteur (seulement celui qui effectue le phototest) ; max. 1. 10= négatif, 11= positif.
12 - 13	Clignotant	18 Vdc, max. 20 W. Signal modulé pour l'utilisation directe ; fréquence double en fermeture. 12= négatif, 13= positif.
14 - 15	Voyant portail ouvert	18 Vdc, max. 3 W ; clignote lentement à l'ouverture, allumé portail ouvert, vitesse double en fermeture. 14= négatif, 15= positif.
16 - 17	2e canal radio	dépend des dip-switchs 7-8 ; pour ouvrir/fermer un autre portail, commander les lumières extérieures, ou « éclairage de zone ». Pour d'autres dispositifs (éclairage, pompes, charges lourdes), utiliser un relais auxiliaire.
18 - 19	Antenne	entrée antenne pour récepteur incorporé. 18= masse, 19= signal.
20 - 21	Moteur 18V DC	sortie alimentation moteur 18 Vdc, max. 50 W. 20= négatif, 21= positif.
M5	Encodeur	raccord rapide. Bleu = 0 Vcc (GND), marron = 5 Vcc (+5V), blanc = signal encodeur (ENC).
22 - 23	Batterie	entrée batterie 12V - 7,2Ah.

Procédure de mémorisation

1. mettre le portail à environ 1 m de la butée en fermeture ;
2. positionner le dip-switch n. 10 sur ON ;
3. commander l'automatisme (O/F, radiocommande ou touche carte PROG) ;
4. le portail doit commencer à se fermer ;
5. après la fermeture, au bout d'environ 2 s, une ouverture totale s'effectue automatiquement ;
6. à la fin de l'ouverture, attendre que la led DL3 soit allumée fixe, puis positionner le dip-switch n. 10 sur OFF ;
7. l'automatisme est prêt. Effectuer les réglages logiques.

Réglages logiques — Trimmer

• RALL. Réglage ralentissement : de 50 à 120 cm avant le fin de course. Avant de régler, l'automatisme doit effectuer une manœuvre complète.
• FR. Réglage sensibilité détection obstacles, sans dépasser la force autorisée (EN 12453). Dans le sens horaire (+) on augmente le couple moteur, antihoraire (-) on le diminue.
• T.C.A. Réglage Temps de Fermeture Automatique : de 3 à 255 secondes env. (voir dip-switch n. 1).

Dip switch

Dip	Fonction	On / Off
1	Fermeture automatique	On : fermeture automatique après le temps T.C.A. — Off : refermeture automatique exclue.
2	2 / 4 temps	On : OUVERTURE-FERMETURE-OUVERTURE-FERMETURE (voir dip 4) — Off : OUVERTURE-STOP-FERMETURE-STOP (pas-à-pas).
3	Intervention photocellules en ouverture	On : la photocellule arrête le portail jusqu'à l'enlèvement de l'obstacle — Off : n'intervient pas en ouverture.
4	No reverse	On : inversion de marche aussi en ouverture — Off : NO-REVERSE active (inversion seulement en fermeture).
5	Préclignotement	On : activé — Off : désactivé.
6	Contrôle des photocellules	On : activé — Off : désactivé (quand on n'utilise pas les photocellules).
9	Bord sensible	On : bord sensible résistif (borne n°1) — Off : barre palpeuse fixe (contact NF - borne n°1).
10	Memo	On : valide la mémorisation pour l'auto-apprentissage — Off : position finale après la procédure.

Dip 7 - 8 : fonctionnement 2e canal radio (bornes 16-17) :

Dip 7	Dip 8	Fonction
Off	Off	Contact portail ouvert : s'active à l'ouverture, reste actif durant le temps d'ouverture, le TCA et la refermeture ; se désactive une fois la fermeture complétée.
Off	On	Fonction bistable : à l'impulsion, le contact s'active jusqu'à l'impulsion suivante.
On	Off	Fonction monostable active 2 s.
On	On	Fonction monostable active 180 s.

Leds de diagnostics

DL1 (PEDESTRIAN)	led rouge de signalisation touche piéton
DL2 (OPEN/CLOSE)	led rouge de signalisation touche ouvre/ferme
DL3 (ERR)	led rouge de signalisation erreurs
DL4 (STOP)	led verte de signalisation touche stop
DL5 (PHOTO)	led verte de signalisation photocellule
DL6 (SENSITIVE EDGE)	led verte de signalisation barre palpeuse
DL7 (TENSION)	led verte de signalisation présence alimentation (tension batterie aussi)

Caractéristiques de la K125M — LED DL3

Signalisation	Cause / Remède
toujours allumée	fonctionnement régulier
1 clignotement	tension batterie tampon inférieure à 11,3 Vcc ; contrôler l'alimentation de secteur, charger/remplacer la batterie
2 clignotements	erreur phototest ; désactiver le phototest (dip 6 OFF), vérifier photocellules et connexion
3 clignotements	manque du courant de secteur ; contrôler le disjoncteur et les fusibles
4 clignotements	dépassement limite max. de courant ; contrôler obstacles et absorption de courant du moteur
5 clignotements	absence signal encodeur ; contrôler câblage, TEST-ENCODEUR, rotation moteur, fusible F2
6 clignotements	obstacle après 5 tentatives de fermeture sans succès ; contrôler obstacles et coulissement
7 clignotements	aucune procédure de mémorisation effectuée ; effectuer la procédure
8 clignotements	absence signal moteur ; contrôler câblage, rotation moteur, fusible F2

L'indication de plusieurs erreurs s'effectue avec une pause de 2 secondes. En cas de 5 interventions consécutives par l'encodeur (détection obstacle) pendant la même manœuvre de fermeture, la centrale ouvre complètement ; au cycle suivant elle entre en phase de ralentissement pour chercher la butée. En cas de 5 interventions consécutives par les photocellules, la centrale ouvre complètement et s'arrête sans clignoter ; un autre ordre est nécessaire pour compléter la fermeture.

Carte chargeur de batterie (intégrée)

Avec batterie connectée, en cas de coupure de courant l'automatisme fonctionne quand même. Sous 11,3 Vcc l'automatisme cesse de fonctionner (l'armoire reste alimentée) ; sous 10,2 Vcc la carte déconnecte complètement la batterie (l'armoire n'est plus alimentée).

Détection des obstacles

Réglable au moyen du trimmer FR : en ouverture provoque une manœuvre de fermeture d'environ 20 cm ; en fermeture provoque une ouverture totale.

Ralentissement

Au moyen du trimmer RALL, ralentissement en ouverture et en fermeture sur 10 à 150 cm (sens horaire augmente la distance, sens contraire la diminue). Tenir compte du poids du portail et des frottements. La touche PROG a la même fonction que la touche OUVRE/FERME.

Remise fonctionnement automatique

• si la remise a lieu suite à une panne de courant, le portail entre dans une phase de course lente à la recherche de la butée de fermeture ;
• si la remise a lieu après une intervention manuelle (centrale toujours alimentée), il faudra 4 ou 5 cycles complets pour réaligner le portail ; pendant ces cycles le ralentissement normal et les butées ne seront pas observés.

Fonctions avancées

Fonction horloge : un temporisateur connecté sur l'entrée du bouton ouverture-fermeture maintient le portail ouvert à certains moments puis permet la refermeture automatique. Le portail reste ouvert tant que l'entrée Ap/Ch est occupée.

Fonction « Ouverture seulement » : dip 1 sur ON et dip 4 sur OFF, l'entrée Ap/Ch fonctionne uniquement comme commande d'ouverture ; fermeture seulement après le temps de fermeture automatique.

Fonction « contact portail ouvert » : dip 7 et dip 8 sur OFF, le 2e canal radio (bornes 16-17) fonctionne comme contact sans potentiel indiquant quand le portail est ouvert.

Récepteur radio 433,92 MHz intégré

Apprend jusqu'à 30 codes rolling code (BUG2R, BUG4R, K-SLIM-RP, T-4RP) sur deux canaux. Le premier canal commande l'ouverture ; le deuxième commande un relais pour un contact à vide N.O. (bornes 16-17, max. 24 Vca, 1 A).

Apprentissage émetteur — CH1 = OUVRE/FERME, CH2 = 2e canal :

1. presser rapidement la touche CH1 pour associer un émetteur à la fonction OUVRE/FERME ;
2. la led DL3 s'éteint (mode apprentissage ; sortie après 10 s sans code) ;
3. presser la touche de l'émetteur ;
4. la led DL3 se rallume (code mémorisé) ;
5. pour d'autres émetteurs répéter à partir du point 1 jusqu'à 30 émetteurs ;
6. pour le 2e canal utiliser CH2 au lieu de CH1 ;
7. pour sortir sans mémoriser, presser brièvement CH1 ou CH2.

Programmation reculée par T-4RP et K-SLIM-RP (V 4.X) : avec le logiciel V 4.X, apprentissage reculé sans appuyer sur les poussoirs de programmation du récepteur, à l'aide d'un émetteur déjà programmé. Suivre la procédure des notices de l'émetteur.

Effacement émetteurs : maintenir CH1 enfoncée environ 3 secondes pour effacer tous les émetteurs associés ; la led DL3 clignote lentement (mode effacement) ; maintenir CH1 enfoncée 3 secondes ; la led DL3 s'éteint ~3 s puis se rallume fixe (effacement fait) ; reprendre avec CH2 ; pour sortir, presser brièvement CH1 ou CH2.

Problèmes de fonctionnement : causes possibles et remèdes

L'automatisme ne démarre pas : vérifier l'alimentation 230 Vca ; vérifier que les contacts N.F. sont normalement fermés (3 led vertes allumées) ; mettre le dip 6 (phototest) sur OFF ; tourner le trimmer FR sur le maximum ; contrôler que les fusibles sont intacts.

La portée de la radiocommande est faible : contrôler que masse et signal de l'antenne ne sont pas inversés ; ne pas faire d'épissures du câble d'antenne ; ne pas installer l'antenne en position basse ou cachée ; contrôler l'état des piles.

Le portail s'ouvre dans le sens contraire : intervertir les connexions du moteur (bornes 20 et 21).

Garantie : conditions générales

La garantie TAU a une durée de 24 mois à compter de la date d'achat. Elle comprend la réparation avec remplacement gratuit (départ usine TAU ; frais d'emballage et de transport à la charge du client) des parties présentant des défauts reconnus par TAU. En cas d'intervention à domicile, un « Forfait d'intervention » correspondant au déplacement plus la main d'œuvre est dû. La garantie n'est plus applicable en cas de : installation non conforme aux instructions, pièces non originales TAU, dommages par calamités/malveillance/surcharge de tension/alimentation incorrecte/réparations impropres/installation erronée, absence de maintenance périodique, usure des composants. En cas d'usage industriel ou professionnel, la garantie est valable 12 mois.

ESPAÑOL

Declaración de incorporación del fabricante

(de acuerdo con la Directiva Europea 2006/42/CE Adj. II.B)

Fabricante: TAU S.r.l. — Dirección: Via E. Fermi, 43 - 36066 Sandrigo (Vi) ITALY.

Declara bajo su propia responsabilidad que el producto: Central electrónica de control, fabricado para el movimiento automático de: Puertas Correderas, para uso en ambiente: Residencial / Comunidades, equipado con: Radioreceptor y tarjeta carga batería.

• Modelo: K125M — Tipo: K125M
• Número de serie: véase etiqueta plateada
• Denominación comercial: Panel de mandos para motorreductor T-ONE5B

Se ha realizado para incorporarlo a un cierre (puerta corredera) o para montarlo con otros dispositivos, de acuerdo con la Directiva Máquinas 2006/42/CE. Cumple con: 2006/95/CE Directiva Baja Tensión; 2004/108/CE Directiva Compatibilidad Electromagnética; y donde es necesario 1999/5/CE Equipos radioeléctricos y equipos terminales de telecomunicación. No está permitido poner en servicio la maquinaria hasta que la máquina en la que se incorporará se haya declarado conforme a la Directiva 2006/42/CE.

Sandrigo, 27/11/2014 — El representante legal: Loris Virgilio Danieli. Persona autorizada a entregar la documentación técnica: Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italia.

Advertencias

Instalación

Tarjeta de mando para motorreductor T-ONE5B

• Lógica con microprocesador
• Estado de las entradas visualizado por LEDs
• Protección entrada línea con fusible
• Función "entrada peatonal"
• Circuito de destello incorporado
• Radiorreceptor de 433,92 MHz integrado de 2 canales (CH)
• Tarjeta carga batería (integrada)
• Conector para batería
• Sensor con codificador para relevar obstáculos y para el autoaprendizaje del recorrido
• Desaceleración regulable
• Diagnóstico del defecto de la función visualizado por el LED
• EN conforme y certificable hasta 500 kg de hoja

Prueba de control

• Los Leds verdes tienen que estar todos encendidos (cada uno corresponde a una entrada Normalmente Cerrada). Se apagan sólo cuando están afectados los mandos asociados.
• Los Leds rojos tienen que estar todos apagados (cada uno corresponde a una entrada Normalmente Abierta). Hace excepción el led de diagnóstico DL3, que debe estar siempre encendido.

Características técnicas

Alimentación tarjeta	13,5V AC - 50 Hz
Potencia máx. del motor c.c.	50 W - 18V DC
Fusible rápido protección alimentación entrada 13,5 Vac (F1 - 5x20)	F 16 A
Fusible rápido protección motor (F2 - 5x20)	F 10 A
Fusible rápido protección auxiliares 18 V dc (F3 - 5x20)	F 2 A
Fusible rápido protección batería (F4 - 5x20)	F 10 A
Tensión circuitos alimentación motor	18V DC
Tensión alimentación circuitos dispositivos auxiliares	18V DC
Tensiones alimentaciones circuitos lógicos	5V DC
Temperatura de funcionamiento	-20 °C ÷ +55 °C
Grado de protección de la caja	IP 44

Conexiones al terminal de conexiones

Bornes	Función	Descripción
FS1 - FS2	Alimentación	entrada alimentación tarjeta 13,5 Vac, alimentado por el transformador toroidal del motor T-ONE5B y protegido por un fusible en la alimentación 230 Vac.
1 - 3	Banda sensible	banda sensible resistiva o borde fijo; funciona sólo durante la apertura, parada momentánea + cierre parcial de unos 20 cm. 1= banda sensible, 3= común. Banda resistiva: dip 9 en ON; banda fija NC: dip 9 en OFF.
2 - 3	Fotocélulas	fotocélulas/dispositivos de seguridad activos durante el cierre (NC); en cierre parada + apertura total, en apertura parada momentánea (dip 3 ON). Varios dispositivos: contactos NC en serie. 2= fotocélula. El TX siempre alimentado por 10-11 (fototest). Sin fotocélulas: dip 6 en OFF. Si el fototest falla, la central no funciona.
4 - 5	Stop	botón STOP (NC); detiene la cancela, bloquea el cierre automático. 4= común, 5= stop. Un micro-interruptor de seguridad conectado; si STOP queda abierto >5 s, la siguiente maniobra será lenta para alinearse. Conectar en serie con otros pulsadores STOP.
4 - 6	Abre/Cierra	botón ABRE/CIERRA (NA); controlado por los dip-switches 2 y 4. 5= abre/cierra.
4 - 7	Peatonal	botón PEATONAL (NA); apertura/cierre parcial durante ~1 m, controlado por los dip-switches 2 y 4. 7= peatonal.
8 - 9	Receptor fotocélulas	18 Vdc, máx. 15 W, para alimentación de los receptores y otros transmisores, receptores exteriores; máx. 3 pares de fotocélulas. 8= negativo, 9= positivo.
10 - 11	Transmisor fotocélulas	18 Vdc, para alimentación del TX (sólo el que realiza el fototest); máx. 1. 10= negativo, 11= positivo.
12 - 13	Luz intermitente	18 Vdc, máx. 20 W. Señal modulada para uso directo; frecuencia doble durante el cierre. 12= negativo, 13= positivo.
14 - 15	Indicador luminoso cancela abierta	18 Vdc, máx. 3 W; destella lentamente en apertura, encendido cancela abierta, doble velocidad en cierre. 14= negativo, 15= positivo.
16 - 17	2° canal radio	depende de los dip-switch 7-8; para abrir/cerrar otra cancela, accionar luces del jardín o "iluminación de zona". Utilizar un relé auxiliar para conectar la luz u otras cargas.
18 - 19	Antena	entrada antena incorporada para RX 433,92 MHz. 18= tierra, 19= señal.
20 - 21	Motor 18V DC	salida alimentación motor 18 Vdc, máx. 50 W. 20= negativo, 21= positivo.
M5	Encoder	conector rápido. Azul = 0 Vcc (GND), marrón= 5 Vcc (+5V), blanco= señal encoder (ENC).
22 - 23	Batería	entrada batería 12V - 7,2Ah.

Procedimiento de memorización

1. sitúe la cancela a aprox. 1 m del tope de cierre;
2. coloque el dip-switch nº. 10 en ON;
3. controle la automatización accionando A/C, radiocontrol o botón tarjeta (PROG);
4. la cancela tiene que empezar a cerrarse;
5. tras el cierre, y después de unos 2 seg., se lleva a cabo automáticamente una apertura total;
6. completada la apertura, espere que el led DL3 esté encendido fijo, luego coloque el dip-switch nº. 10 en OFF;
7. la automatización está preparada. Efectúe los ajustes lógicos.

Ajustes lógicos — Trimmer

• RALL. Regulación deceleración: de 50 a 120 cm antes del fin de carrera. Antes de configurarla, debe efectuarse una maniobra completa.
• FR. Ajuste sensibilidad detección obstáculos, sin superar lo permitido por las normas (EN 12453). En sentido horario (+) aumenta el par del motor; antihorario (-) disminuye.
• T.C.A. Ajuste Tiempo de Cierre Automático: de 3 a 255 segundos aprox. (véase dip-switch nº. 1).

Dip switch

Dip	Función	On / Off
1	Cierre automático	On: cierre automático tras el tiempo T.C.A. — Off: cierre automático excluido.
2	2 / 4 tiempos	On: APERTURA-CIERRE-APERTURA-CIERRE (véase dip 4) — Off: APERTURA-STOP-CIERRE-STOP (paso a paso).
3	Actuación fotocélulas en apertura	On: la fotocélula detiene la cancela hasta eliminar el obstáculo — Off: no actúa en apertura.
4	No reverse	On: inversión de dirección también en apertura — Off: NO-REVERSE activa (inversión sólo en cierre).
5	Parpadeo	On: activado — Off: desactivado.
6	Verificación de las fotocélulas	On: activada — Off: desactivada (cuando no se utilizan las fotocélulas).
9	Banda sensible	On: banda sensible resistiva (borne 1) — Off: borde fijo (contacto NC - borne 1).
10	Memo	On: activa la memorización para el autoaprendizaje — Off: posición final tras el procedimiento.

Dip 7 - 8: funcionamiento 2° canal radio (bornes 16-17):

Dip 7	Dip 8	Función
Off	Off	Contacto cancela abierta: se activa al abrirse, queda activo durante el tiempo de apertura, el TCA y el cierre; se desactiva cuando la cancela termina de cerrarse.
Off	On	Función biestable: durante el impulso, el contacto se activa hasta el siguiente impulso.
On	Off	Función monoestable activa 2 seg.
On	On	Función monoestable activa 180 seg.

Led de diagnóstico

DL1 (PEDESTRIAN)	led rojo de aviso botón peatonal
DL2 (OPEN/CLOSE)	led rojo de aviso botón abre/cierra
DL3 (ERR)	led rojo de aviso errores
DL4 (STOP)	led verde de aviso botón de stop
DL5 (PHOTO)	led verde de aviso fotocélula
DL6 (SENSITIVE EDGE)	led verde de aviso borde sensible
DL7 (TENSION)	led verde de aviso presencia tensión (también tensión batería)

Características de la K125M — LED DL3

Señalación	Causa / Solución
siempre encendido	funcionamiento regular
1 destello	tensión batería tampón inferior a 11,3 Vdc; controle la alimentación, cargue/sustituya la batería
2 destellos	error fototest; desactive el fototest (dip 6 OFF), verifique fotocélulas y conexión
3 destellos	falta tensión de red; controle el interruptor magnetotérmico y los fusibles
4 destellos	superación límite máximo de corriente; controle obstáculos y absorción de corriente del motor
5 destellos	ausencia de señal del codificador; controle cableado, TEST-ENCODER, rotación motor, fusible F2
6 destellos	obstáculo después de 5 intentos de cierre fracasados; controle obstáculos y deslizamiento
7 destellos	no se ha llevado a cabo ninguna memorización; lleve a cabo una memorización
8 destellos	ausencia señal motor; controle cableado, rotación motor, fusible F2

La indicación de más de un error se lleva a cabo con una pausa de 2 seg. Si se producen 5 intervenciones consecutivas del encoder (detección de obstáculos) durante la misma maniobra de cierre, la central abre completamente; en la maniobra sucesiva entra en recorrido decelerado buscando el tope. Si se producen 5 intervenciones consecutivas de las fotocélulas, la central abre completamente y se para sin parpadear; es necesario repetir el impulso para completar el cierre.

Tarjeta carga batería (integrada)

Si se conecta la batería, en ausencia de red la automatización funciona. Por debajo de 11,3 Vdc la automatización deja de funcionar (el tablero sigue alimentado); por debajo de 10,2 Vdc la tarjeta se desconecta completamente de la batería.

Detección obstáculos

Configurable a través del trimmer FR: en apertura provoca un nuevo cierre de aprox. 20 cm; en cierre provoca una apertura total.

Deceleración

A través del trimmer RALL, deceleración durante apertura y cierre sobre 10 a 150 cm (sentido horario aumenta, antihorario disminuye). Tener en cuenta el peso de la cancela y los roces mecánicos. El botón PROG tiene la misma función que la tecla ABRE/CIERRA.

Procedimiento de alineación de la puerta

• después de un apagón, el accionador entrará en funcionamiento ralentizado buscando el tope de final de carrera en cierre;
• después de una maniobra manual sin corte de alimentación, el accionador necesitará de 4 a 5 maniobras completas para alinear la puerta; durante estas maniobras los límites de carrera y el paro suave no serán respetados.

Funciones avanzadas

Función reloj: un reloj conectado en la entrada botón abrir-cerrar mantiene abierta la cancela durante ciertas horas y luego permite su cierre automático. La cancela quedará abierta mientras la entrada Abre/Cierra esté activa.

Función "sólo Abrir": dip 1 en ON y dip 4 en OFF, la entrada Abre/Cierra funciona sólo como mando de apertura; cierre sólo tras el tiempo de cierre automático.

Función "contacto cancela abierta": dip 7 y dip 8 en OFF, el 2° ch radio (bornes 16-17) funciona como contacto sin tensión que indica que la cancela está abierta.

Radiorreceptor 433,92 MHz integrado

Aprende hasta 30 códigos rolling code (BUG2R, BUG4R, K-SLIM-RP) en dos canales. El primer canal controla la apertura; el segundo controla un relé para un contacto limpio N.A. (bornes 16 y 17, máx. 24 Vac, 1 A).

Aprendizaje de los radiocontroles — CH1 = ABRE/CIERRA, CH2 = 2° canal:

1. pulse brevemente la tecla CH1 para asociar un radiocontrol a la función ABRE/CIERRA;
2. el led DL3 se apagará (modalidad aprendizaje; sale tras 10 segundos sin código);
3. pulse la tecla del radiocontrol;
4. el led DL3 se enciende de nuevo (memorización efectuada);
5. para otros radiocontroles repita desde el punto 1 hasta un máximo de 30 transmisores;
6. para el 2° canal use CH2 en lugar de CH1;
7. para salir sin memorizar, pulse brevemente CH1 o CH2.

Programación remota mediante T-4RP y K-SLIM-RP (V 4.X): con el software V 4.X es posible el aprendizaje remoto sin obrar sobre las teclas de programación del receptor, disponiendo de un radiocontrol ya programado. Seguir el procedimiento de las instrucciones del radiocontrol.

Eliminación de los radiocontroles: mantenga pulsada CH1 unos 3 segundos para eliminar todos los radiocontroles asociados; el led DL3 emite destellos lentos (modalidad eliminación); mantenga pulsada CH1 de nuevo 3 segundos; el led DL3 se apaga ~3 s y se enciende fijo (eliminación efectuada); repita con CH2; para salir, pulse brevemente CH1 o CH2.

Fallos: posibles causas y soluciones

La automatización no funciona: verifique la alimentación 230Vac; verifique que los contactos N.C. estén normalmente cerrados (3 led verdes encendidos); configure el dip 6 (fototest) en OFF; aumente el trimmer FR al máximo; controle que los fusibles estén intactos.

El radiocontrol tiene poco alcance: controle que masa y señal de la antena no estén invertidas; no efectúe uniones para alargar el cable de la antena; no instale la antena en posiciones bajas o escondidas; controle el estado de las pilas.

La cancela se abre al contrario: invierta entre ellas las conexiones del motor (bornes 20 y 21).

Garantía: condiciones generales

La garantía de TAU tiene una cobertura de 24 meses a partir de la fecha de compra. Incluye la reparación con sustitución gratuita (franco fábrica TAU; gastos de embalaje y transporte a cargo del cliente) de las piezas con defectos reconocidos por TAU. En el caso de reparación a domicilio se cargan los gastos de desplazamiento más la mano de obra. La garantía caduca por: instalación no conforme a las instrucciones, componentes no originales TAU, daños por catástrofes/modificaciones/sobrecargas/alimentación incorrecta/reparaciones inadecuadas/instalación incorrecta, falta de mantenimiento periódico, usura de los componentes. En caso de utilización industrial o profesional, la garantía vale 12 meses.

Estensione di garanzia gratuita

TAU ti offre 12 mesi di garanzia supplementare oltre alla garanzia legale. Per attivare gratuitamente 12 mesi di garanzia supplementare collegati al seguente link: http://www.tauitalia.com/it/garanzia.php

Cerca l'etichetta grigia, compila i campi richiesti entro 4 settimane dalla data di acquisto e allega alla fattura/scontrino la mail di conferma che riceverai. L'etichetta riporta il numero seriale (es. XXX00000) e la data (XX/XX/XX). Codice riportato sui quadri di comando e sui quadri di comando con contenitore.

TAU S.r.l. — Via Enrico Fermi, 43 - 36066 Sandrigo (VI) - Italy — Tel +39 0444 750190 - Fax +39 0444 750376 — info@tauitalia.com - www.tauitalia.com
