Notice TAU D770M

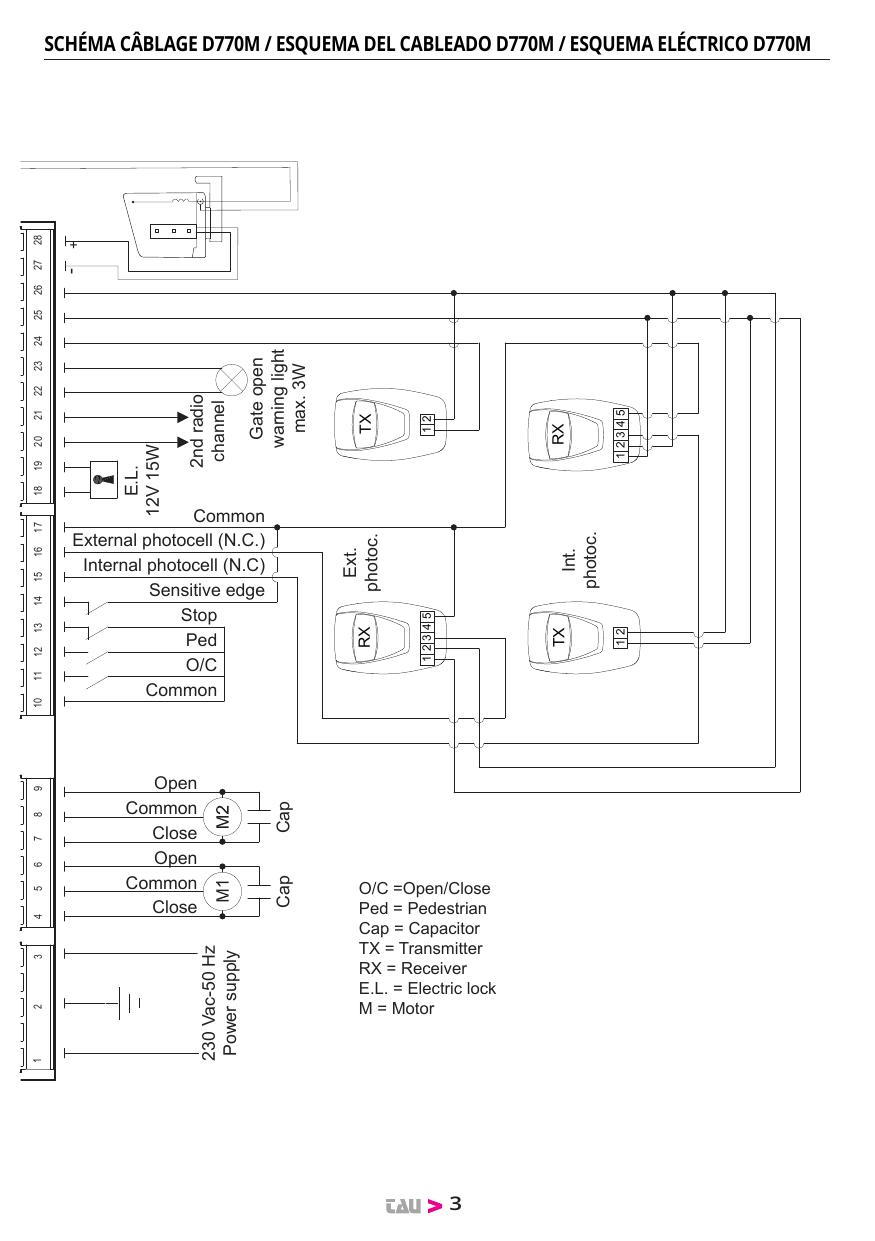

Schéma de câblage D770M

• O/C = Open/Close (Ouvre/Ferme)
• Ped = Pedestrian (Piéton)
• Cap = Capacitor (Condensateur)
• TX = Transmitter (Émetteur)
• RX = Receiver (Récepteur)
• E.L. = Electric lock (Serrure électrique)
• M = Motor (Moteur)

Recommandations générales

Le présent manuel est destiné exclusivement au personnel technique qualifié pour l’installation. Aucune information contenue dans ce fascicule ne peut être considérée comme intéressante pour l’utilisateur final. Ce manuel est joint à l’armoire de commande D770M, il ne doit donc pas être utilisé pour des produits différents !

Installation

1. Carte de commande pour deux moteurs monophasés 230V AC

La carte D770M est dotée de contrôle électronique des dispositifs de sécurité (photocellules) ; ce contrôle est effectué uniquement sur la photocellule extérieure en coupant et en rétablissant l’alimentation, de sorte que le microprocesseur de la logique de commande contrôle que le relais a effectué un échange sans problèmes. Si ce n’est pas le cas, par sécurité la logique de commande se bloque.

• Logique avec microprocesseur
• LED d’autodiagnostic
• Protection entrée ligne par fusible
• Limiteur de couple électronique incorporé
• Vérification des systèmes de sécurité
• Fonction « entrée piétons »
• Circuit de clignotement LED incorporé
• Récepteur radio 433,92 MHz intégré à 2 canaux (CH)
• Fonction « ralentissement » en ouverture et en fermeture
• Diagnostic du défaut fonction visualisé par LED
• Compatibilité avec l’App TauOpen et TauApp

2. Essai

Une fois que la connexion a été effectuée :

• Les Leds vertes doivent toutes être allumées (elles correspondent chacune à une entrée Normalement Fermée).
• Elles ne s’éteignent que lorsque les sécurités auxquelles elles sont associées sont actives.
• Les Leds rouges doivent être toutes éteintes (elles correspondent chacune à une entrée Normalement Ouverte). Elles ne s’allument que lorsque les commandes auxquelles elles sont associées sont actives.
• La Led DL8 clignote en vert toutes les 4 secondes (indique l’état logique de la carte de commande, voir section « Diagnostics Led »).

3. Caractéristiques techniques

Alimentation carte	230V AC - 50Hz
Puissance nominale	600 W ca.
Fusible rapide protection ligne d’alimentation primaire (F1 - 5 x 20)	F 3,15 A
Tension circuits d’alimentation moteur	230V AC
Tension d’alimentation circuits dispositifs auxiliaires	24V AC
Fusible rapide protection ligne 24 Vca (F2 - 5 x 20)	F 500 mA
Tension d’alimentation circuits logiques	5V DC
Température de fonctionnement	-20°C à + 55 °C
Indice de protection de l’armoire	IP43

* Le coffret de la centrale a un indice de protection IP65 mais il est déclaré IP43 car il subit des perçages pour la fixation au mur et aussi pour permettre l’entrée des câbles. Par prudence, le degré de protection est déclaré IP43 dans le cas où ils ne sont pas utilisés des presse-étoupes ou l’étanchéité n’est pas faite aux règles d’art.

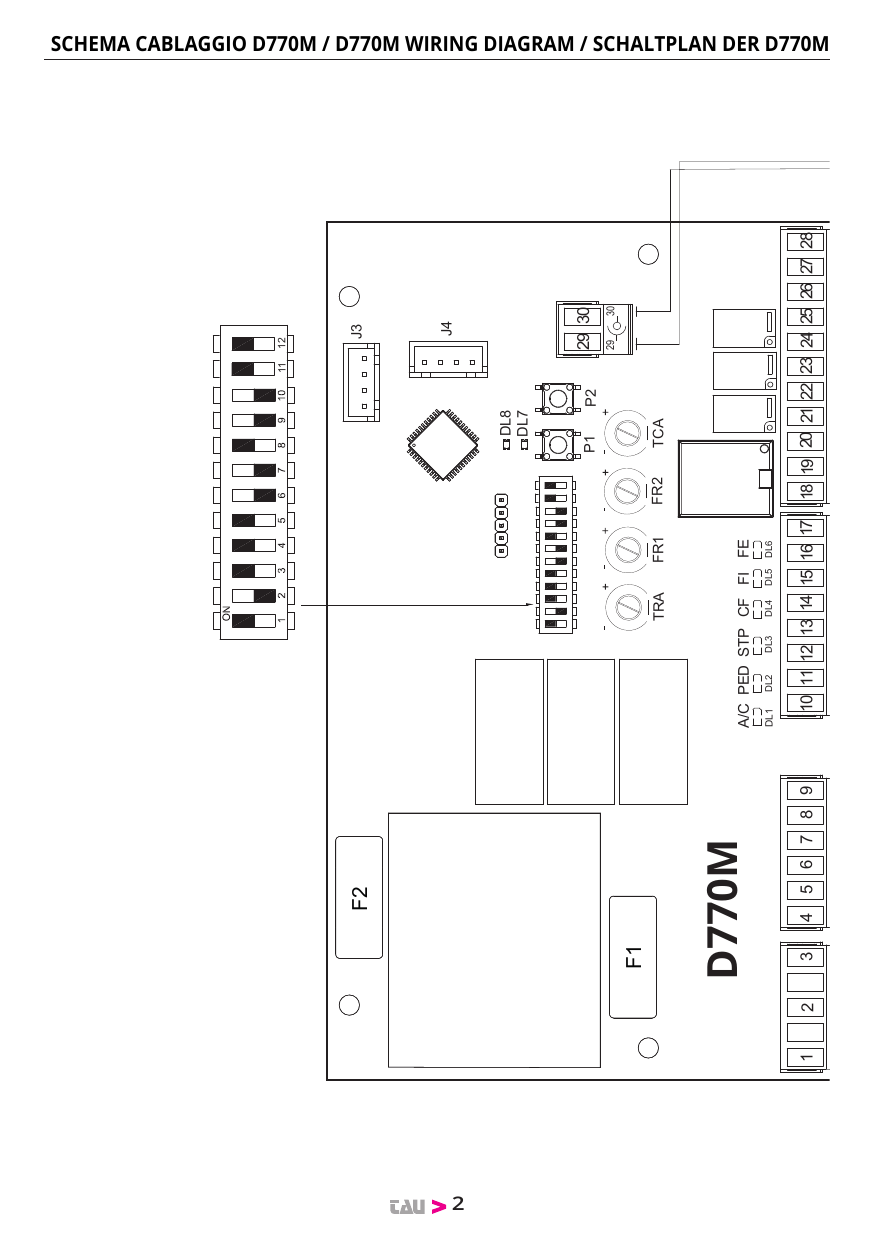

4. Connexions au bornier

Légende : N.F. = Normalement Fermé - N.O. = Normalement Ouvert

Bornes	Fonction	Description
1 - 2 - 3	Alimentation	Entrée ALIMENTATION 230 Vca 50Hz (115 Vac 60 Hz) ; 1= PHASE, 2= TERRE, 3= NEUTRE.
4 - 5 - 6	Moteur M1	Sortie alimentation moteur 1 (moteur qui ouvre le battant du portail avec la serrure électrique), 230 Vca, max. 300 W. 4=FERME, 5=COMMUN, 6=OUVRE. Note : connecter le condensateur entre les bornes 4 et 6.
7 - 8 - 9	Moteur M2	Sortie alimentation moteur 2, 230 Vca, max. 300 W. 7=FERME, 8=COMMUN, 9=OUVRE. Note : connecter le condensateur entre les bornes 7 et 9.
10 - 11	Ouvre/Ferme	Entrée touche OUVRE/FERME (contact normalement ouvert) ; pour le mode d’emploi voir la fonction des dip-switches n° 2 et 4 (10=COMMUN).
10 - 12	Piéton	Entrée contact N.O. touche PIÉT. (contact normalement ouvert) – Commande l’ouverture et la fermeture partielles du moteur 1 et est réglée dans le fonctionnement par les dip-switches 2 et 4 (10=COMMUN).
10 - 13	Stop	Entrée touche STOP (contact normalement fermé) ; son intervention provoque l’arrêt de l’automatisme. À la commande successive, l’automatisme effectue une manœuvre opposée à la précédente (10=COMMUN). Mettre en pont les bornes si non utilisées.
14 - 17	Bord sensible	Entrée BORD SENSIBLE (Contact libre de potentiel, contact normalement fermé, dip 12 OFF) ou BORD SENSIBLE RÉSISTIF 8,2 KΩ (dip 12 ON). Pendant la phase d’ouverture, la barre palpeuse fait temporairement arrêter le portail et le refermer partiellement pour environ 20 cm, en permettant de libérer tout obstacle éventuel. Pendant la phase de fermeture, la barre palpeuse fait arrêter le portail et le réouvrir complètement à vitesse réduite. Dans ce cas, la fonction de fermeture automatique sera désactivée. Lorsque non utilisée faire un pont entre les bornes. (17=COMMUN – 14= BORD SENSIBLE).
15 - 17	Photocellules internes	Entrée PHOTOCELLULES ou DISPOSITIFS DE SÉCURITÉ INTERNES à l’automatisme (contact Normalement Fermé) ; 17 = COMMUN. Leur intervention, en phase d’ouverture, provoque l’arrêt temporaire de l’automatisme jusqu’à l’élimination de l’obstacle détecté ; en phase de fermeture, elle provoque l’arrêt suivi de la réouverture totale de l’automatisme. Mettre en pont les bornes si non utilisées.
16 - 17	AUX - Photocellules externes	Entrée PHOTOCELLULES ou DISPOSITIFS DE SÉCURITÉ EXTERNES à l’automatisme (contact Normalement Fermé) ; 17 = COMMUN. Leur intervention, efficace seulement en phase de fermeture, provoque l’arrêt suivi de la réouverture totale de l’automatisme. Mettre en pont les bornes si non utilisées. Note : l’émetteur de la photocellule doit toujours être alimenté par les bornes 24 - 26, dans la mesure où c’est sur lui que s’effectue la vérification du système de sécurité (FOTOTEST), donc sans cette connexion, la logique de commande n’acceptera aucune commande d’ouverture. Pour éliminer la vérification du système de sécurité mettre le dip-switch n°6 en position OFF.
18 - 19	Serrure électrique	Sortie alimentation SERRURE ÉLECTRIQUE 12 Vca max. 15 W.
20 - 21	2e canal radio	Contact 2e CANAL RADIO - RELAY K2 (contact normalement ouvert) ; éventuellement la modalité de fonctionnement est sélectionnable par la TauApp. Note : pour le branchement d’autres dispositifs au deuxième canal du récepteur radio (éclairage de zone, actionnement de pompes ou des charges lourdes), utilisez un relais auxiliaire.
22 - 23	Voyant portail ouvert	Sortie VOYANT PORTAIL OUVERT - RELAY K3 ; 24 V ac, max. 3W ; le voyant clignote avec la même fréquence que le clignotant pendant toute la course en ouverture et en fermeture puis reste allumé si le portail est ouvert et éteint, quand la phase de fermeture est terminée ; éventuellement la modalité de fonctionnement est sélectionnable par la TauApp.
24 - 26	Photocell TX	Sortie alimentation 24 Vac photocellule TX extérieure pour la vérification des dispositifs de sécurité (connecter uniquement la photocellule TX extérieure) max. 2 émetteurs photocellules.
25 - 26	AUX - Photocell RX	Sortie 24Vac, 10W pour l’alimentation de photocellules, récepteurs extérieurs, etc.
27 - 28	Clignotant	Sortie CLIGNOTANT LED 12 Vdc, max 200mA (NÉGATIF=27 - POSITIF=28). Le signal fourni est déjà opportunément modulé pour l’utilisation directe. La fréquence de clignotement est double en phase de fermeture.
29 - 30	Antenne	Entrée ANTENNE (MASSE=29, SIGNAL=30) ; L’antenne est intégrée dans le clignotant VLED.
J3	AUX	Connecteur rapide pour brancher les dispositifs T-WIFI et T-CONNECT.
J4	Carte électronique de mémoire	Connecteur rapide pour brancher la carte électronique de mémoire pour les télécommandes.

5. Réglages logiques (Trimmer)

Trimmer	Fonction
TRA	Réglage retard deuxième moteur : en fermeture de 0 à 30 secondes environ (en plus du temps mémorisé automatiquement par la carte pendant la procédure de SETUP), en ouverture de 0 à 6 s env. (en plus du temps mémorisé automatiquement par la carte pendant la procédure de SETUP).
FR1	Réglage du couple du moteur 1 (vantail 1). Régler le trimmer pour obtenir une poussée du portail apte à assurer le fonctionnement, avec soin de ne pas dépasser celle autorisée par les normes en vigueur (EN 12453). En tournant le trimmer dans le sens des aiguilles d’une montre (+) on augmente le couple moteur, à l’inverse (-) le couple moteur diminue.
FR2	Réglage du couple du moteur 2 (vantail 2). Régler le trimmer pour obtenir une poussée du portail apte à assurer le fonctionnement, avec soin de ne pas dépasser celle autorisée par les normes en vigueur (EN 12453). En tournant le trimmer dans le sens des aiguilles d’une montre (+) on augmente le couple moteur, à l’inverse (-) le couple moteur diminue.
TCA	Réglage temps de refermeture automatique de 2 à 120 secondes.

Note : En tournant les trimmers dans le sens des aiguilles d’une montre, les réglages augmentent, et vice versa en les tournant dans le sens contraire, ils diminuent.

6. Dip switch

N°	Fonction	Position	Description
1	Fermeture automatique	On	Après l’ouverture totale, la fermeture du portail est automatique après l’écoulement du temps sélectionné sur le trimmer T.C.A.
1	Fermeture automatique	Off	La refermeture automatique est exclue.
2	2 / 4 temps	On	Quand l’automatisme fonctionne, une séquence de commandes d’ouverture/fermeture induit le portail à une OUVERTURE-FERMETURE-OUVERTURE-FERMETURE etc. (voir également dip-switch 4).
2	2 / 4 temps	Off	Dans les mêmes conditions, la même séquence de commandes induit le portail à une OUVERTURE-STOP-FERMETURE-STOP-OUVERTURE-STOP (fonction pas-à-pas).
3	Ferme après photocellule	On	Suite à l’intervention du contact de la photocellule (entrée 7-9), l’automation se ferme automatiquement après 5 secondes.
3	Ferme après photocellule	Off	Hors fonction.
4	No reverse	On	Le portail ignore les commandes de fermeture durant l’ouverture (NO REVERSE).
4	No reverse	Off	Le portail se comporte suivant la séquence établie par le dip-switch n°2.
5	Pré-clignotement	On	La fonction de préclignotement est activée.
5	Pré-clignotement	Off	La fonction de préclignotement est désactivée.
6	Fototest	On	La fonction « contrôle des photocellules » est activée.
6	Fototest	Off	La fonction « contrôle des photocellules » est désactivée. N.B. : à employer quand on n’utilise pas les photocellules.
7	Coup de bélier	On	La fonction « coup de bélier » est activée ; elle permet le déclenchement de la serrure électrique (à utiliser uniquement s’il y a une serrure électrique).
7	Coup de bélier	Off	La fonction « coup de bélier » est exclue.
8*	Sélection moteurs	On	Activation de l’utilisation d’un seul moteur (M1).
8*	Sélection moteurs	Off	Activation de l’utilisation de 2 moteurs.
9*	Ralentissement	On	La fonction ralentissement est activée et peut être réglée en agissant sur le trimmer RALL. (voir « Procédure de réglage du ralentissement »).
9*	Ralentissement	Off	La fonction ralentissement est exclue.
10**	Homme mort	On	Active le mode HOMME MORT : l’entrée OUVRE/FERME commute en OUVRE, l’entrée PIÉTONNE commute en FERME.
10**	Homme mort	Off	Fonctionnement normal.
11	Fonctionnement gâche électrique	On	Fonctionnement de la gâche électrique pendant le temps d’ouverture et fermeture.
11	Fonctionnement gâche électrique	Off	Fonctionnement de la gâche électrique en mode impulsif : en ouverture la gâche est activée pendant un bref instant.
12	Sélection bord sensible	On	BORD SENSIBLE RÉSISTIF (borne n°14-17).
12	Sélection bord sensible	Off	BORD SENSIBLE – Contact libre de potentiel, contact normalement fermé (borne n°14-17). Remarque : s’il n’est pas utilisé, maintenir le dip sur OFF.

* Il est nécessaire de faire le SETUP de la course si on va modifier le DIP-SWITCH.
** Il est nécessaire de faire le SETUP de la course si on change l’état du DIP-SWITCH de ON à OFF.

7. Procédure de programmation de la course (SETUP)

Brancher à la sortie AP/CH de la centrale de commande un sélecteur à clé ou un bouton-poussoir avec le contact normalement ouvert. Puis, pour régler la course des vantaux, effectuer le réglage suivant (si la programmation de l’émetteur a été déjà effectuée, on peut l’utiliser pour commander la procédure).

Portail 2 vantaux — DIP 8 OFF (2 moteurs) - DIP 9 ON (ralentissement établi)

1. Appuyer en continu pendant au moins 5 secondes les poussoirs P1 et P2 pour activer la procédure.
2. La led DL7 et DL8 commencent à clignoter rapidement et les vantaux démarrent en ouverture.
3. Avec le portail complètement ouvert, appuyer sur AP/CH (ou la télécommande), les 2 vantaux s’arrêtent.
4. Appuyer sur AP/CH (ou la télécommande), le vantail 2 se pose en fonction « course rapide » de fermeture.
5. Appuyer sur AP/CH à l’endroit souhaité pour commencer le ralentissement.
6. Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 2 complétée).
7. Appuyer sur AP/CH, le vantail 1 se pose en fonction « course rapide » de fermeture.
8. Appuyer sur AP/CH à l’endroit souhaité pour commencer le ralentissement.
9. Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 1 complétée).
10. La Led DL7 clignote en vert toutes les 4 secondes (les informations ont été établies et mémorisées correctement).

Portail 1 vantail — DIP 8 ON (1 moteur) - DIP 9 ON (ralentissement établi)

1. Appuyer en continu pendant au moins 5 secondes les poussoirs P1 et P2 pour activer la procédure.
2. La led DL7 et DL8 commencent à clignoter rapidement et les vantaux démarrent en ouverture.
3. Avec le portail complètement ouvert, appuyer sur AP/CH (ou la télécommande), le vantail s’arrête.
4. Appuyer sur AP/CH, le vantail se pose en fonction « course rapide » de fermeture.
5. Appuyer sur AP/CH à l’endroit souhaité pour commencer le ralentissement.
6. Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail complétée).
7. La Led DL7 clignote en vert toutes les 4 secondes (les informations ont été établies et mémorisées correctement).

Portail 2 vantaux — DIP 8 OFF (2 moteurs) - DIP 9 OFF (ralentissement désactivé)

1. Appuyer en continu pendant au moins 5 secondes sur les poussoirs P1 et P2 pour activer la procédure.
2. La led DL7 et DL8 commencent à clignoter rapidement et les vantaux démarrent en ouverture.
3. Avec le portail complètement ouvert, appuyer sur AP/CH (ou la télécommande), les 2 vantaux s’arrêtent.
4. Appuyer sur AP/CH (ou la télécommande), le vantail 2 se pose en fonction « course rapide » de fermeture.
5. Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 2 complétée).
6. Appuyer sur AP/CH, le vantail 1 se pose en fonction « course rapide » de fermeture.
7. Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail 1 complétée).
8. La Led DL7 clignote en vert toutes les 4 secondes (les informations ont été établies et mémorisées correctement).

Portail 1 vantail — DIP 8 ON (1 moteur) - DIP 9 OFF (ralentissement désactivé)

1. Appuyer en continu pendant au moins 5 secondes sur les poussoirs P1 et P2 pour activer la procédure.
2. La led DL7 et DL8 commencent à clignoter rapidement et les vantaux démarrent en ouverture.
3. Avec le portail complètement ouvert, appuyer sur AP/CH (ou la télécommande), le vantail s’arrête.
4. Appuyer sur AP/CH, le vantail se pose en fonction « course rapide » de fermeture.
5. Avec le vantail complètement fermé appuyer sur AP/CH (fonction course vantail complétée).
6. La Led DL7 clignote en vert toutes les 4 secondes (les informations ont été établies et mémorisées correctement).

Note : Nous recommandons d’établir un temps de quelques secondes supérieur au nécessaire afin d’assurer l’ouverture/fermeture complète des vantaux.

8. Récepteur radio 433,92 MHz intégré

Le récepteur radio peut recevoir jusqu’à 30 codes rolling code (S2RP, S4RP, K-SLIM-RP, T-4RP) à paramétrer sur deux canaux. Le premier canal commande directement la carte de commande pour l’ouverture de l’automatisme ; le deuxième canal commande un relais pour un contact à vide N.O. en sortie (bornes 20 - 21, max. 24V AC, 1 A) et le troisième canal active directement la fonction passage piétons de l’automatisme.

Apprentissage émetteur

P1 = 1^er canal (OUVRE/FERME) — P2 = 2^e canal

1. Presser rapidement la touche P1 si l’on souhaite associer un émetteur à la fonction OUVRE/FERME.
2. Le led DL7 (vert) s’allume en continu pour indiquer la modalité apprentissage des codes (si aucun code n’est introduit dans 10 secondes, la fiche quitte la modalité de programmation).
3. Presser la touche de l’émetteur que l’on souhaite utiliser.
4. Le led DL7 (vert) s’éteint pour indiquer que la mémorisation est complète puis se rallume immédiatement en attendant d’autres émetteurs (si ce n’est pas le cas, essayer de retransmettre ou attendre 5 secondes et recommencer du point 1).
5. Si l’on souhaite mémoriser d’autres émetteurs, presser la touche d’autres dispositifs à l’intérieur de 5 sec. Après cette période de temps (DL7 vert s’éteint) il faut répéter la procédure à partir du point 1 (jusqu’à un maximum de 30 émetteurs).
6. Si vous souhaitez effectuer la mémorisation sur la 2e chaîne, répétez la procédure depuis le point 1 en utilisant le bouton P2 au lieu du bouton P1 (dans ce cas la led rouge DL8 s’allumera).

Programmation à distance par T-4RP / K-SLIM-RP / S-2RP / S-4RP (V 4.X)

Avec la nouvelle version de logiciel V 4.X il est possible d’effectuer l’apprentissage à distance de la dernière version des émetteurs T-4RP / K-SLIM-RP / S-2RP / S-4RP (V 4.X), c’est-à-dire sans appuyer sur les poussoirs de programmation du récepteur. Il faudra seulement utiliser un émetteur déjà programmé sur le récepteur pour pouvoir ouvrir la procédure de programmation reculée des nouveaux émetteurs. Suivre la procédure mentionnée sur les notices techniques concernant l’émetteur T-4RP / K-SLIM-RP / S-2RP / S-4RP (V 4.X).

Effacement émetteurs

1. Maintenir enfoncée pendant environ 3 secondes la touche P1 pour effacer tous les émetteurs qui lui sont associés.
2. La led DL7 (vert) commence à clignoter lentement pour indiquer que le mode d’effacement est activé.
3. Maintenir de nouveau la touche P1 enfoncée pendant 3 secondes.
4. La led DL7 (vert) s’éteint pendant environ 3 secondes puis se rallume sans plus s’éteindre pour indiquer que l’effacement a été fait.
5. Reprendre la procédure à partir du point 1 en utilisant la touche P2 pour effacer tous les émetteurs qui lui sont associés.
6. Si l’on souhaite sortir du mode d’effacement sans mémoriser un code, presser brièvement la touche P1 ou la touche P2.

Mémoire des codes

Pour les logiques de commande D770M, il est possible d’augmenter la mémoire des codes* (émetteurs) de 30 à 126, 254 ou 1022 en remplaçant les cartes de mémoire de la manière indiquée (il faut les brancher dans le connecteur J4, consulter le schéma de câblage) :

Capacité	Article
126 codes	250SM126
254 codes	250SM254
1022 codes	250SM1022

* Les logiques de commande sont équipées de série d’une mémoire de 30 codes. La carte de mémoire pour l’extension des codes doit être commandée à part.

Pour la mémorisation de nouvelles télécommandes (plus de 30 télécommandes), utiliser une carte de mémoire supplémentaire embrochable à installer avec la centrale éteinte. La carte de mémoire supplémentaire doit être de nouvelle fabrication. En donnant la tension à la centrale, la mémoire précédemment paramétrée dans le récepteur de la centrale sera automatiquement transférée dans la carte de mémoire supplémentaire. Si la carte de mémoire supplémentaire a été déjà utilisée et ensuite effacée de sa mémoire, la nouvelle procédure ne sera pas prise en compte. On fera référence à la même procédure pour le paramétrage des nouvelles télécommandes.

Réglages de fabrique (Hard Reset)

• Avec l’alimentation coupée, appuyer et maintenir enfoncé la touche P1.
• Alimenter la carte électronique (en tenant enfoncé la touche P1), la led DL8 clignote en rouge.
• Appuyer pendant 5 secondes et relâcher la touche P1. Les leds DL7-DL8 s’éteignent et aussitôt clignotent en rouge et vert.

9. Mise en état de marche avec les applications

Pour l’utilisation des applications TauApp et TauOpen il est nécessaire de brancher le câble des dispositifs T-WIFI et T-CONNECT à l’entrée J3 de la centrale. Pour le fonctionnement des applications voir les notices concernantes.

10. Diagnostics Led

DL1 - Rouge	Led de signalisation touche OUVRE/FERME
DL2 - Rouge	Led de signalisation touche PIÉTON
DL3 - Vert	Led de signalisation touche STOP
DL4 - Vert	Led de signalisation BORD SENSIBLE
DL5 - Vert	Led de signalisation PHOTOCELLULE INTERNE
DL6 - Vert	Led de signalisation PHOTOCELLULE EXTERNE
DL7 + DL8	Led de signalisation de la programmation des TÉLÉCOMMANDES, ERREURS et de l’état de la carte électronique

LED : DL7 (vert) + DL8 (rouge)

Signal	Signification
Clignotant alternativement (vert / rouge)	Mémorisation à exécuter
Clignotement rapide simultané (vert / rouge)	Mémorisation en cours
N° 8 clignotements (vert / rouge)	Erreur de données dans l’EEPROM (interne / externe) ; effectuer une réinitialisation de la mémoire de la radio

LED : DL7 (vert) + DL8 (rouge toujours éteint)

1 clignotement (vert) toutes les 4 secondes	Fonctionnement normal
Toujours allumé (vert)	Chaîne CH1 en attente de programmation
Clignotement rapide (vert)	Mémoire chaîne CH1 pleine
Clignotement (vert)	Chaîne CH1 en attente d’effacement
Led éteint	Chaîne CH1 en effacement

LED : DL8 (rouge) + DL7 (vert toujours éteint)

Led éteint	Fonctionnement normal
1 clignotement (rouge)	Erreur phototest : désactiver phototest (dip-switch 6 sur OFF), vérifier le fonctionnement photocellules et leurs liaisons
7 clignotements (rouge)	Intervention de sécurité de la barre palpeuse : une impulsion de commande est nécessaire pour la fermeture
8 clignotements (rouge)	Erreur de mémoire EEPROM externe : substituer le module de mémoire externe
Toujours allumé (rouge)	Chaîne CH2 en attente de programmation
Clignotement rapide (rouge)	Mémoire chaîne CH2 pleine
Clignotement (rouge)	Chaîne CH2 en attente d’effacement
Led éteint	Chaîne CH2 en effacement

11. Problèmes de fonctionnement : causes possibles et remèdes

L’automatisme ne démarre pas

• Vérifier avec l’instrument (Multimètre) la présence de l’alimentation 230 Vca.
• Vérifier que les contacts N.F. de la carte sont effectivement normalement fermés (4 led vertes allumées DL3, DL4, DL5, DL6).
• Mettre le dip-switch 4 (fonction horloge) sur ON, le dip-switch 5 (phototest) sur OFF.
• Contrôler avec l’instrument (Multimètre) que les fusibles sont intacts.

La portée de la radiocommande est faible

• Contrôler que la connexion de la masse et du signal de l’antenne n’est pas inversée.
• Ne pas effectuer d’épissures pour prolonger le câble de l’antenne.
• Ne pas installer l’antenne dans des positions basses ou cachées par la maçonnerie ou par le pilier.
• Contrôler l’état des piles de la radiocommande.

Le portail s’ouvre dans le sens contraire

Intervertir les connexions du moteur sur le bornier (bornes 4 et 6 pour le moteur 1 ; bornes 7 et 9 pour le moteur 2).

12. Garantie : conditions générales

La garantie TAU a une durée de 24 mois à compter de la date d’achat des produits (le document fiscal de vente, ticket de caisse ou facture). La garantie comprend la réparation avec remplacement gratuit (départ usine TAU : frais d’emballage et de transport à la charge du client) des parties qui présentent des défauts de fabrication ou des vices de matériau reconnus par TAU.

En cas d’intervention à domicile, y compris dans la période couverte par la garantie, l’utilisateur est tenu de verser le « Forfait d’intervention » correspondant au coût du déplacement à domicile, plus la main d’œuvre.

La garantie n’est plus applicable dans les cas suivants :

• Si la panne est provoquée par une installation qui n’a pas été effectuée suivant les instructions fournies par le constructeur et présentes à l’intérieur de chaque emballage.
• Si l’on n’a pas utilisé que des pièces originales TAU pour l’installation de l’automatisme.
• Si les dommages sont causés par des calamités naturelles, des actes de malveillance, une surcharge de tension, une alimentation électrique incorrecte, des réparations impropres, une installation erronée ou d’autres causes non imputables à TAU.
• Si l’automatisme n’a pas été soumis aux maintenances périodiques de la part d’un technicien spécialisé selon les instructions fournies par le constructeur à l’intérieur de chaque emballage.
• Usure des composants.

La réparation ou le remplacement des pièces durant la période de garantie ne comporte pas le prolongement de la date d’expiration de la garantie en question. Dans le cas d’un usage industriel ou professionnel ou similaire, la garantie est valable 12 mois.

Déclaration d’incorporation du fabricant

(conformément à la Directive européenne 2006/42/CE Annexe II.B)

Fabricant	TAU S.r.l.
Adresse	Via E. Fermi, 43 - 36066 Sandrigo (Vi) - ITALY
Produit	Logique électronique de commande
Mouvement automatique de	Portails à Battant
Utilisation en milieu	Résidentiel / Intensif
Muni de	Récepteur
Modèle	D770M
Type	D770M
Numéro de série	voir étiquette argentée
Appellation commerciale	Logique de commande pour deux moteurs monophasés 230V AC

Est réalisé pour être incorporé sur une fermeture (portail à battant) ou pour être assemblé avec d’autres dispositifs afin de manœuvrer cette fermeture pour constituer une machine au sens de la Directive Machines 2006/42/CE.

Déclare d’autre part que ce produit est conforme aux exigences essentielles de sécurité des directives CEE suivantes :

• 2014/35/EU Directive Basse Tension
• 2014/30/EU Directive Compatibilité Électromagnétique
• et, si requis, à la Directive : 2014/53/EU Équipements hertziens et équipements terminaux de télécommunication

Le Fabricant déclare également qu’il n’est pas permis de mettre en service l’appareil tant que la machine dans laquelle il sera incorporé ou dont il deviendra composant n’a pas été identifiée et que sa conformité aux conditions de la Directive 2006/42/CE n’a pas été déclarée.

Les normes suivantes sont appliquées : EN 61000-6-2 ; EN 61000-6-3 ; EN 60335-1 ; ETSI EN 301 489-1 V1.9.2 ; ETSI EN 301 489-3 V1.6.1 ; EN 300 220-2 V2.4.1 ; EN 12453:2000 ; EN 12445:2000 ; EN 60335-2-103.

Sandrigo, 18/02/2018 — Le Représentant légal, Loris Virgilio Danieli.

Nom et adresse de la personne autorisée à constituer la documentation technique pertinente : Loris Virgilio Danieli - via E. Fermi, 43 - 36066 Sandrigo (Vi) Italy.

Contact

TAU S.r.l. — Via Enrico Fermi, 43 - 36066 Sandrigo (VI) - Italy
Tel +39 0444 750190 - Fax +39 0444 750376
info@tauitalia.com - www.tauitalia.com
