Notice SOMMER ACCU2.2
Produit concerné
Accu 2.2 – Notice de montage / Installation manual
Batterie de secours pour motorisations SOMMER : S 9060 / S 9080 / S 9110 base⁺ / pro⁺ / tiga / A 800 XL — (North America) 2060 / 2080 / 2110 / evo⁺ / pro⁺
Art.-Nr. S12638-00000 · Art.-Nr. S12628-00001
Nur für SOMMER Produkte! / Only for SOMMER products! / Uniquement pour les produits SOMMER ! / Solo per prodotti SOMMER! / ¡Sólo para productos SOMMER!
- Danger d'incendie, d'explosion et de brûlure. / Risque d'incendie, d'explosion et de brûlure.
- Ne pas démonter, ne pas chauffer à plus de 60 °C et ne pas brûler.
- Respectez la polarité et la position d'installation lors du remplacement des piles.
- Utilisez jusqu'à 2 piles (Pb) 12 V, 2,2 Ah.
Caractéristiques techniques / Technical data
| Caractéristique | Valeur |
|---|---|
| Indice de protection / IP code | IP54 |
| Plage de température admissible / Approved temperature range | −10 °C … +40 °C (+14 °F … +104 °F) |
| Tension nominale / Rated voltage | 24 V |
| Capacité de batterie / Battery capacity | 2 200 mAh |
| Fusible (interne) / Fuse (internal) | 3.15 AT (250 V) |
| Durée de vie de la batterie / Battery life | > 36 h |
| Nombre maximum de cycles de porte pendant la durée de vie de la batterie / Maximum door movement cycles during battery life | > 75 |
| Temps de charge / Charging time | 12–14 h |
Dimensions
- Longueur : 322 mm
- Largeur : 105 mm
- Hauteur : 105 mm
- Longueur du câble : 2 000 mm
Outillage et forets nécessaires
- Perceuse / perceuse à percussion
- Forets Ø 4 mm et Ø 6 mm
- Tournevis, cutter, mètre ruban, crayon
- Équipements de protection : lunettes, gants, casque, chaussures de sécurité
La batterie contient du plomb (Pb). Ne pas jeter avec les ordures ménagères : respecter les consignes de recyclage et de tri sélectif.
Montage / Installation

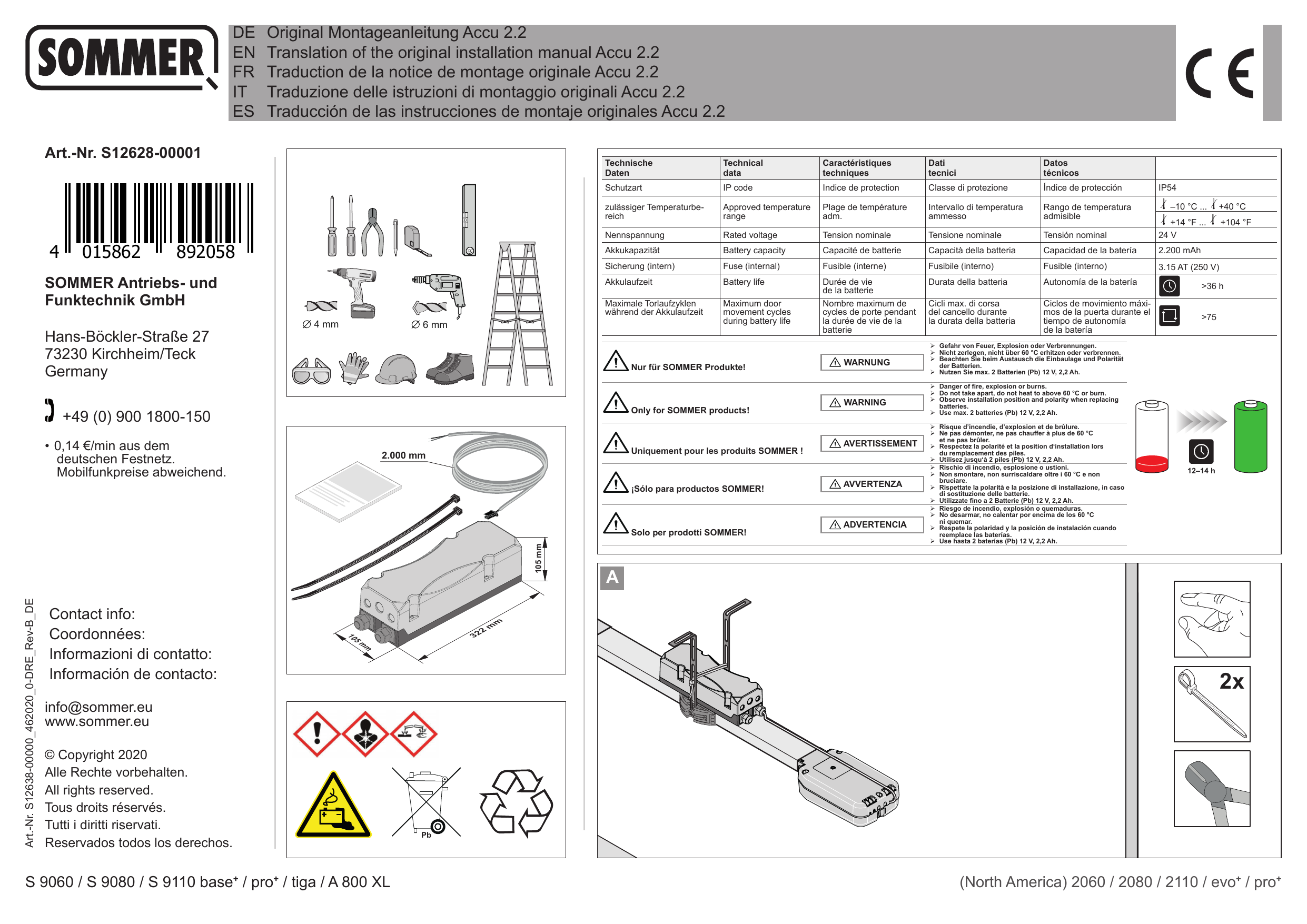

Variantes de montage

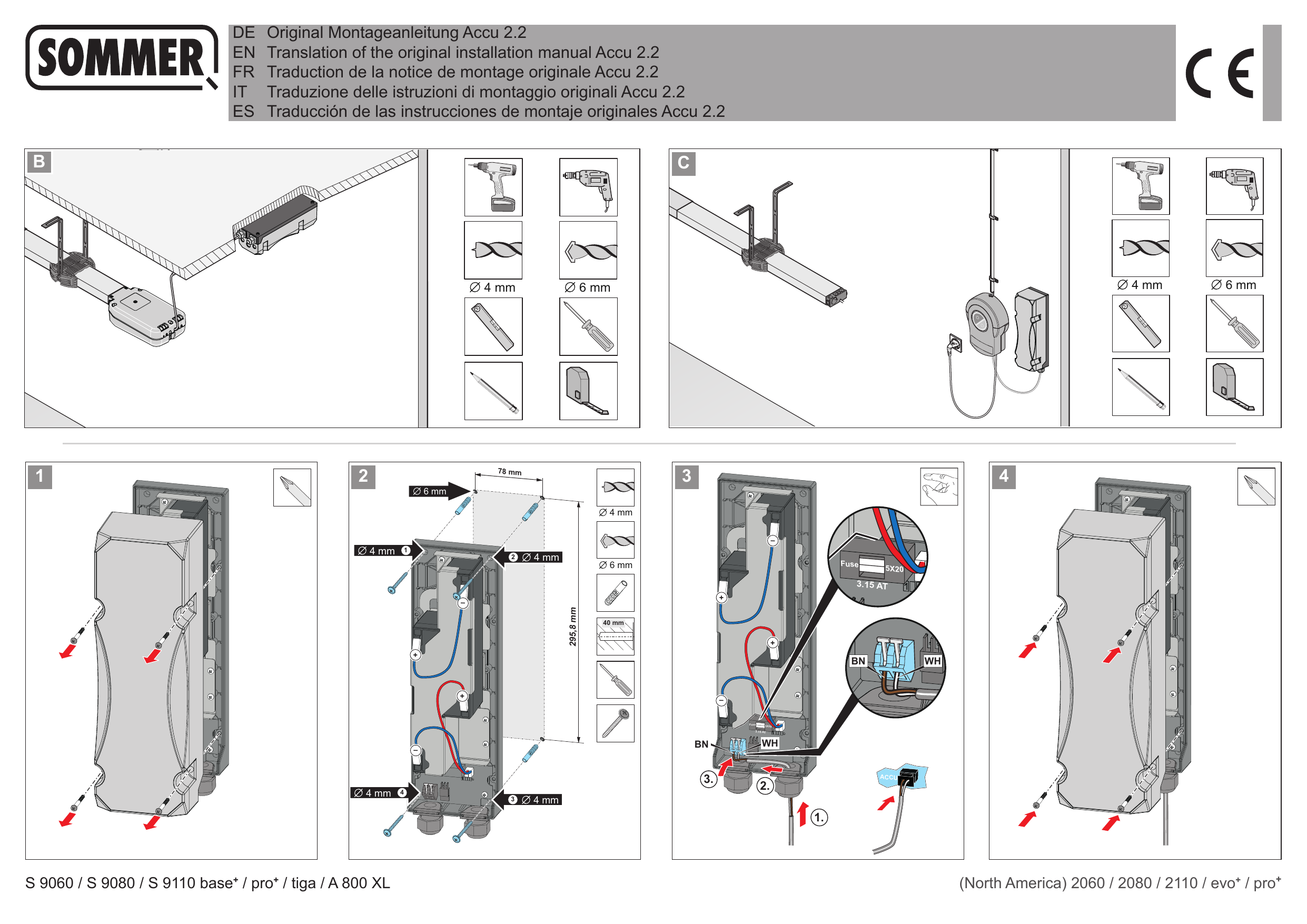

Étapes de montage
- Ouvrir / retirer le capot du boîtier Accu 2.2.
- Percer les trous de fixation (Ø 4 mm et Ø 6 mm) selon le gabarit : entraxe 78 mm en largeur et 295,8 mm en hauteur ; profondeur de perçage 40 mm.
- Raccorder les câbles en respectant la polarité : borne BN (brun / +) et borne WH (blanc / −). Le fusible interne est un fusible 5×20 – 3.15 AT. Brancher le connecteur ACCU sur la batterie.
- Remonter et fixer le capot du boîtier.
Lors du raccordement, respecter impérativement la polarité (+ / −) et la position d'installation des batteries. Utiliser au maximum 2 batteries (Pb) 12 V, 2,2 Ah.
Version PDF (2,2 Mo) Télécharger le PDF
