Notice SOMFY Smoove Uno io
Produit concerné
SMOOVE UNO io — Notice d'installation / Gebrauchsanleitung
Réf. 5121987A — www.somfy.com — www.somfy.info
FR — Notice d'installation
1. Sécurité et responsabilité
1.1. Responsabilité
Avant d'installer et d'utiliser ce produit, lire attentivement cette notice. Ce produit Somfy doit être installé par un professionnel de la motorisation et de l'automatisation de l'habitat. L'installateur doit par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays d'installation, et informer ses clients des conditions d'utilisation et de maintenance du produit. Il doit leur transmettre la notice. Toute utilisation hors du domaine d'application défini par Somfy est interdite. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy. Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.
1.2. Consignes de sécurité
- Ne pas laisser à la portée des enfants.
- Ne jamais laisser tomber, choquer, percer, immerger.
- Ne pas utiliser de produits abrasifs ni de solvants pour le nettoyage.
2. Présentation du produit
Smoove Uno io est une commande filaire intégrant un récepteur radio io compatible idéal pour la modernisation de vos volets roulants, stores, brises soleil orientables, fenêtres. Il se met en lieu et place de l'inverseur pour commander chaque produit individuellement. Associé à une commande ou automatisme io homecontrol (exemple : Situo io, Nina io, Tahoma io) Smoove Uno io permet de réaliser une commande de zone et/ou générale radio de l'installation.
Le produit est io-compatible. Il peut être piloté par les points de commande io-homecontrol, avec un retour d'information limité.

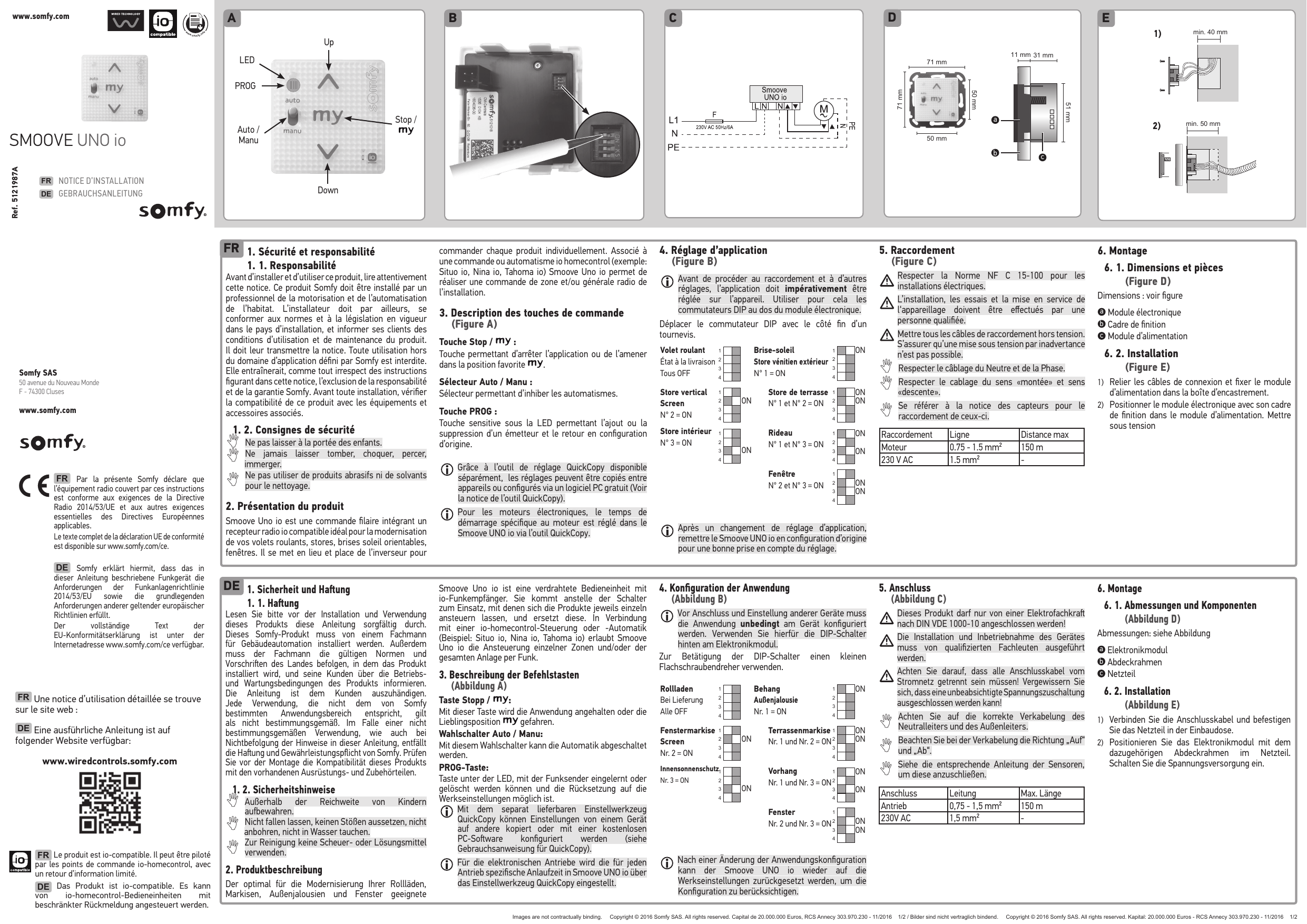

3. Description des touches de commande (Figure A)
Touche Stop / my : Touche permettant d'arrêter l'application ou de l'amener dans la position favorite my.
Sélecteur Auto / Manu : Sélecteur permettant d'inhiber les automatismes.
Touche PROG : Touche sensitive sous la LED permettant l'ajout ou la suppression d'un émetteur et le retour en configuration d'origine.
Grâce à l'outil de réglage QuickCopy disponible séparément, les réglages peuvent être copiés entre appareils ou configurés via un logiciel PC gratuit (Voir la notice de l'outil QuickCopy).
Pour les moteurs électroniques, le temps de démarrage spécifique au moteur est réglé dans le Smoove UNO io via l'outil QuickCopy.

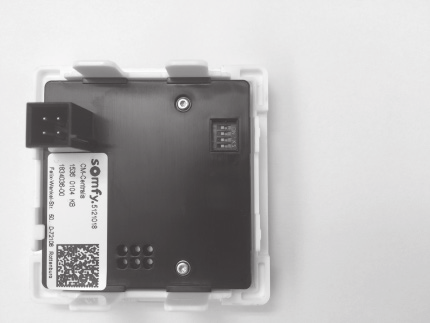

4. Réglage d'application (Figure B)
Avant de procéder au raccordement et à d'autres réglages, l'application doit impérativement être réglée sur l'appareil. Utiliser pour cela les commutateurs DIP au dos du module électronique.
Déplacer le commutateur DIP avec le côté fin d'un tournevis.
| Application | Position des DIP |
|---|---|
| Volet roulant (état à la livraison) | Tous OFF |
| Brise-soleil / Store vénitien extérieur | N° 1 = ON |
| Store vertical / Screen | N° 2 = ON |
| Store de terrasse | N° 1 et N° 2 = ON |
| Store intérieur | N° 3 = ON |
| Rideau | N° 1 et N° 3 = ON |
| Fenêtre | N° 2 et N° 3 = ON |
Après un changement de réglage d'application, remettre le Smoove UNO io en configuration d'origine pour une bonne prise en compte du réglage.
5. Raccordement (Figure C)
Respecter la Norme NF C 15-100 pour les installations électriques.
L'installation, les essais et la mise en service de l'appareillage doivent être effectués par une personne qualifiée.
Mettre tous les câbles de raccordement hors tension. S'assurer qu'une mise sous tension par inadvertance n'est pas possible.
- Respecter le câblage du Neutre et de la Phase.
- Respecter le câblage du sens « montée » et sens « descente ».
- Se référer à la notice des capteurs pour le raccordement de ceux-ci.
| Raccordement | Ligne | Distance max |
|---|---|---|
| Moteur | 0.75 - 1.5 mm² | 150 m |
| 230 V AC | 1.5 mm² | — |
6. Montage
6.1. Dimensions et pièces (Figure D)
Dimensions : voir figure (71 mm x 71 mm / 50 mm x 50 mm / 51 mm / 11 mm / 31 mm).
- a — Module électronique
- b — Cadre de finition
- c — Module d'alimentation
6.2. Installation (Figure E)
- Relier les câbles de connexion et fixer le module d'alimentation dans la boîte d'encastrement (min. 40 mm).
- Positionner le module électronique avec son cadre de finition dans le module d'alimentation. Mettre sous tension (min. 50 mm).

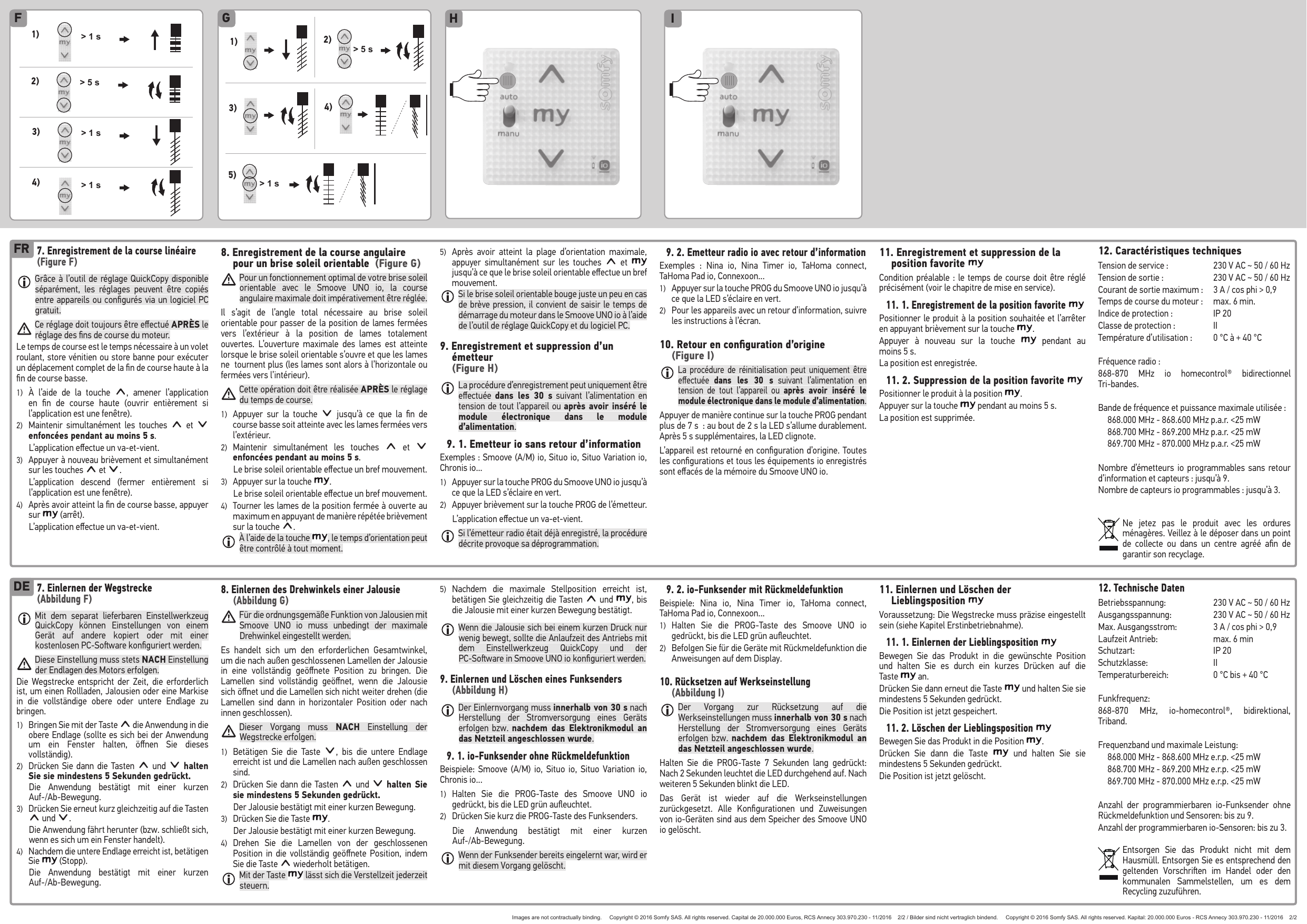

7. Enregistrement de la course linéaire (Figure F)
Grâce à l'outil de réglage QuickCopy disponible séparément, les réglages peuvent être copiés entre appareils ou configurés via un logiciel PC gratuit.
Ce réglage doit toujours être effectué APRÈS le réglage des fins de course du moteur.
Le temps de course est le temps nécessaire à un volet roulant, store vénitien ou store banne pour exécuter un déplacement complet de la fin de course haute à la fin de course basse.
- À l'aide de la touche Up, amener l'application en fin de course haute (ouvrir entièrement si l'application est une fenêtre).
- Maintenir simultanément les touches Up et Down enfoncées pendant au moins 5 s. L'application effectue un va-et-vient.
- Appuyer à nouveau brièvement et simultanément sur les touches Up et Down. L'application descend (fermer entièrement si l'application est une fenêtre).
- Après avoir atteint la fin de course basse, appuyer sur Stop/my (arrêt). L'application effectue un va-et-vient.
8. Enregistrement de la course angulaire pour un brise soleil orientable (Figure G)
Pour un fonctionnement optimal de votre brise soleil orientable avec le Smoove UNO io, la course angulaire maximale doit impérativement être réglée.
Il s'agit de l'angle total nécessaire au brise soleil orientable pour passer de la position de lames fermées vers l'extérieur à la position de lames totalement ouvertes. L'ouverture maximale des lames est atteinte lorsque le brise soleil orientable s'ouvre et que les lames ne tournent plus (les lames sont alors à l'horizontale ou fermées vers l'intérieur).
Cette opération doit être réalisée APRÈS le réglage du temps de course.
- Appuyer sur la touche Down jusqu'à ce que la fin de course basse soit atteinte avec les lames fermées vers l'extérieur.
- Maintenir simultanément les touches Up et Down enfoncées pendant au moins 5 s. Le brise soleil orientable effectue un bref mouvement.
- Appuyer sur la touche Stop/my. Le brise soleil orientable effectue un bref mouvement.
- Tourner les lames de la position fermée à ouverte au maximum en appuyant de manière répétée brièvement sur la touche Up. À l'aide de la touche Down, le temps d'orientation peut être contrôlé à tout moment.
- Après avoir atteint la plage d'orientation maximale, appuyer simultanément sur les touches Up et Down jusqu'à ce que le brise soleil orientable effectue un bref mouvement.
Si le brise soleil orientable bouge juste un peu en cas de brève pression, il convient de saisir le temps de démarrage du moteur dans le Smoove UNO io à l'aide de l'outil de réglage QuickCopy et du logiciel PC.

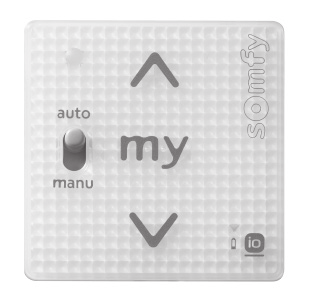

9. Enregistrement et suppression d'un émetteur (Figure H)
La procédure d'enregistrement peut uniquement être effectuée dans les 30 s suivant l'alimentation en tension de tout l'appareil ou après avoir inséré le module électronique dans le module d'alimentation.
9.1. Émetteur io sans retour d'information
Exemples : Smoove (A/M) io, Situo io, Situo Variation io, Chronis io...
- Appuyer sur la touche PROG du Smoove UNO io jusqu'à ce que la LED s'éclaire en vert.
- Appuyer brièvement sur la touche PROG de l'émetteur. L'application effectue un va-et-vient.
Si l'émetteur radio était déjà enregistré, la procédure décrite provoque sa déprogrammation.
9.2. Émetteur radio io avec retour d'information
Exemples : Nina io, Nina Timer io, TaHoma connect, TaHoma Pad io, Connexoon...
- Appuyer sur la touche PROG du Smoove UNO io jusqu'à ce que la LED s'éclaire en vert.
- Pour les appareils avec un retour d'information, suivre les instructions à l'écran.
10. Retour en configuration d'origine (Figure I)
La procédure de réinitialisation peut uniquement être effectuée dans les 30 s suivant l'alimentation en tension de tout l'appareil ou après avoir inséré le module électronique dans le module d'alimentation.
Appuyer de manière continue sur la touche PROG pendant plus de 7 s : au bout de 2 s la LED s'allume durablement. Après 5 s supplémentaires, la LED clignote.
L'appareil est retourné en configuration d'origine. Toutes les configurations et tous les équipements io enregistrés sont effacés de la mémoire du Smoove UNO io.
11. Enregistrement et suppression de la position favorite my
Condition préalable : le temps de course doit être réglé précisément (voir le chapitre de mise en service).
11.1. Enregistrement de la position favorite my
Positionner le produit à la position souhaitée et l'arrêter en appuyant brièvement sur la touche my. Appuyer à nouveau sur la touche my pendant au moins 5 s. La position est enregistrée.
11.2. Suppression de la position favorite my
Positionner le produit à la position my. Appuyer sur la touche my pendant au moins 5 s. La position est supprimée.
12. Caractéristiques techniques
| Tension de service | 230 V AC ~ 50 / 60 Hz |
|---|---|
| Tension de sortie | 230 V AC ~ 50 / 60 Hz |
| Courant de sortie maximum | 3 A / cos phi > 0,9 |
| Temps de course du moteur | max. 6 min. |
| Indice de protection | IP 20 |
| Classe de protection | II |
| Température d'utilisation | 0 °C à + 40 °C |
| Fréquence radio | 868-870 MHz io homecontrol® bidirectionnel Tri-bandes |
| Bande de fréquence et puissance maximale utilisée | 868.000 MHz - 868.600 MHz p.a.r. <25 mW ; 868.700 MHz - 869.200 MHz p.a.r. <25 mW ; 869.700 MHz - 870.000 MHz p.a.r. <25 mW |
| Nombre d'émetteurs io programmables sans retour d'information et capteurs | jusqu'à 9 |
| Nombre de capteurs io programmables | jusqu'à 3 |
Ne jetez pas le produit avec les ordures ménagères. Veillez à le déposer dans un point de collecte ou dans un centre agréé afin de garantir son recyclage.
Une notice d'utilisation détaillée se trouve sur le site web : www.wiredcontrols.somfy.com
DE — Gebrauchsanleitung
1. Sicherheit und Haftung
1.1. Haftung
Lesen Sie bitte vor der Installation und Verwendung dieses Produkts diese Anleitung sorgfältig durch. Dieses Somfy-Produkt muss von einem Fachmann für Gebäudeautomation installiert werden. Außerdem muss der Fachmann die gültigen Normen und Vorschriften des Landes befolgen, in dem das Produkt installiert wird, und seine Kunden über die Betriebs- und Wartungsbedingungen des Produkts informieren. Die Anleitung ist dem Kunden auszuhändigen. Jede Verwendung, die nicht dem von Somfy bestimmten Anwendungsbereich entspricht, gilt als nicht bestimmungsgemäß. Im Falle einer nicht bestimmungsgemäßen Verwendung, wie auch bei Nichtbefolgung der Hinweise in dieser Anleitung, entfällt die Haftung und Gewährleistungspflicht von Somfy. Prüfen Sie vor der Montage die Kompatibilität dieses Produkts mit den vorhandenen Ausrüstungs- und Zubehörteilen.
1.2. Sicherheitshinweise
- Außerhalb der Reichweite von Kindern aufbewahren.
- Nicht fallen lassen, keinen Stößen aussetzen, nicht anbohren, nicht in Wasser tauchen.
- Zur Reinigung keine Scheuer- oder Lösungsmittel verwenden.
2. Produktbeschreibung
Der optimal für die Modernisierung Ihrer Rollläden, Markisen, Außenjalousien und Fenster geeignete Smoove Uno io ist eine verdrahtete Bedieneinheit mit io-Funkempfänger. Sie kommt anstelle der Schalter zum Einsatz, mit denen sich die Produkte jeweils einzeln ansteuern lassen, und ersetzt diese. In Verbindung mit einer io-homecontrol-Steuerung oder -Automatik (Beispiel: Situo io, Nina io, Tahoma io) erlaubt Smoove Uno io die Ansteuerung einzelner Zonen und/oder der gesamten Anlage per Funk.
Das Produkt ist io-compatible. Es kann von io-homecontrol-Bedieneinheiten mit beschränkter Rückmeldung angesteuert werden.
3. Beschreibung der Befehlstasten (Abbildung A)
Taste Stopp / my : Mit dieser Taste wird die Anwendung angehalten oder die Lieblingsposition gefahren.
Wahlschalter Auto / Manu : Mit diesem Wahlschalter kann die Automatik abgeschaltet werden.
PROG-Taste : Taste unter der LED, mit der Funksender eingelernt oder gelöscht werden können und die Rücksetzung auf die Werkseinstellungen möglich ist.
Mit dem separat lieferbaren Einstellwerkzeug QuickCopy können Einstellungen von einem Gerät auf andere kopiert oder mit einer kostenlosen PC-Software konfiguriert werden (siehe Gebrauchsanweisung für QuickCopy).
Für die elektronischen Antriebe wird die für jeden Antrieb spezifische Anlaufzeit in Smoove UNO io über das Einstellwerkzeug QuickCopy eingestellt.
4. Konfiguration der Anwendung (Abbildung B)
Vor Anschluss und Einstellung anderer Geräte muss die Anwendung unbedingt am Gerät konfiguriert werden. Verwenden Sie hierfür die DIP-Schalter hinten am Elektronikmodul.
Zur Betätigung der DIP-Schalter einen kleinen Flachschraubendreher verwenden.
| Anwendung | DIP-Position |
|---|---|
| Rollladen (bei Lieferung) | Alle OFF |
| Behang / Außenjalousie | Nr. 1 = ON |
| Fenstermarkise / Screen | Nr. 2 = ON |
| Terrassenmarkise | Nr. 1 und Nr. 2 = ON |
| Innensonnenschutz | Nr. 3 = ON |
| Vorhang | Nr. 1 und Nr. 3 = ON |
| Fenster | Nr. 2 und Nr. 3 = ON |
Nach einer Änderung der Anwendungskonfiguration kann der Smoove UNO io wieder auf die Werkseinstellungen zurückgesetzt werden, um die Konfiguration zu berücksichtigen.
5. Anschluss (Abbildung C)
Dieses Produkt darf nur von einer Elektrofachkraft nach DIN VDE 1000-10 angeschlossen werden!
Die Installation und Inbetriebnahme des Gerätes muss von qualifizierten Fachleuten ausgeführt werden.
Achten Sie darauf, dass alle Anschlusskabel vom Stromnetz getrennt sein müssen! Vergewissern Sie sich, dass eine unbeabsichtigte Spannungszuschaltung ausgeschlossen werden kann!
- Achten Sie auf die korrekte Verkabelung des Neutralleiters und des Außenleiters.
- Beachten Sie bei der Verkabelung die Richtung „Auf" und „Ab".
- Siehe die entsprechende Anleitung der Sensoren, um diese anzuschließen.
| Anschluss | Leitung | Max. Länge |
|---|---|---|
| Antrieb | 0,75 - 1,5 mm² | 150 m |
| 230V AC | 1,5 mm² | — |
6. Montage
6.1. Abmessungen und Komponenten (Abbildung D)
Abmessungen: siehe Abbildung.
- a — Elektronikmodul
- b — Abdeckrahmen
- c — Netzteil
6.2. Installation (Abbildung E)
- Verbinden Sie die Anschlusskabel und befestigen Sie das Netzteil in der Einbaudose.
- Positionieren Sie das Elektronikmodul mit dem dazugehörigen Abdeckrahmen im Netzteil. Schalten Sie die Spannungsversorgung ein.
7. Einlernen der Wegstrecke (Abbildung F)
Mit dem separat lieferbaren Einstellwerkzeug QuickCopy können Einstellungen von einem Gerät auf andere kopiert oder mit einer kostenlosen PC-Software konfiguriert werden.
Diese Einstellung muss stets NACH Einstellung der Endlagen des Motors erfolgen.
Die Wegstrecke entspricht der Zeit, die erforderlich ist, um einen Rollladen, Jalousien oder eine Markise in die vollständige obere oder untere Endlage zu bringen.
- Bringen Sie mit der Taste Up die Anwendung in die obere Endlage (sollte es sich bei der Anwendung um ein Fenster handeln, öffnen Sie dieses vollständig).
- Drücken Sie dann die Tasten Up und Down und halten Sie sie mindestens 5 Sekunden gedrückt. Die Anwendung bestätigt mit einer kurzen Auf-/Ab-Bewegung.
- Drücken Sie erneut kurz gleichzeitig auf die Tasten Up und Down. Die Anwendung fährt herunter (bzw. schließt sich, wenn es sich um ein Fenster handelt).
- Nachdem die untere Endlage erreicht ist, betätigen Sie Stopp/my. Die Anwendung bestätigt mit einer kurzen Auf-/Ab-Bewegung.
8. Einlernen des Drehwinkels einer Jalousie (Abbildung G)
Für die ordnungsgemäße Funktion von Jalousien mit Smoove UNO io muss unbedingt der maximale Drehwinkel eingestellt werden.
Es handelt sich um den erforderlichen Gesamtwinkel, um die nach außen geschlossenen Lamellen der Jalousie in eine vollständig geöffnete Position zu bringen. Die Lamellen sind vollständig geöffnet, wenn die Jalousie sich öffnet und die Lamellen sich nicht weiter drehen (die Lamellen sind dann in horizontaler Position oder nach innen geschlossen).
Dieser Vorgang muss NACH Einstellung der Wegstrecke erfolgen.
- Betätigen Sie die Taste Down, bis die untere Endlage erreicht ist und die Lamellen nach außen geschlossen sind.
- Drücken Sie dann die Tasten Up und Down und halten Sie sie mindestens 5 Sekunden gedrückt. Die Jalousie bestätigt mit einer kurzen Bewegung.
- Drücken Sie die Taste Stopp/my. Die Jalousie bestätigt mit einer kurzen Bewegung.
- Drehen Sie die Lamellen von der geschlossenen Position in die vollständig geöffnete Position, indem Sie die Taste Up wiederholt betätigen. Mit der Taste Down lässt sich die Verstellzeit jederzeit steuern.
- Nachdem die maximale Stellposition erreicht ist, betätigen Sie gleichzeitig die Tasten Up und Down, bis die Jalousie mit einer kurzen Bewegung bestätigt.
Wenn die Jalousie sich bei einem kurzen Druck nur wenig bewegt, sollte die Anlaufzeit des Antriebs mit dem Einstellwerkzeug QuickCopy und der PC-Software in Smoove UNO io konfiguriert werden.
9. Einlernen und Löschen eines Funksenders (Abbildung H)
Der Einlernvorgang muss innerhalb von 30 s nach Herstellung der Stromversorgung eines Geräts erfolgen bzw. nachdem das Elektronikmodul an das Netzteil angeschlossen wurde.
9.1. io-Funksender ohne Rückmeldefunktion
Beispiele: Smoove (A/M) io, Situo io, Situo Variation io, Chronis io...
- Halten Sie die PROG-Taste des Smoove UNO io gedrückt, bis die LED grün aufleuchtet.
- Drücken Sie kurz die PROG-Taste des Funksenders. Die Anwendung bestätigt mit einer kurzen Auf-/Ab-Bewegung.
Wenn der Funksender bereits eingelernt war, wird er mit diesem Vorgang gelöscht.
9.2. io-Funksender mit Rückmeldefunktion
Beispiele: Nina io, Nina Timer io, TaHoma connect, TaHoma Pad io, Connexoon...
- Halten Sie die PROG-Taste des Smoove UNO io gedrückt, bis die LED grün aufleuchtet.
- Befolgen Sie für die Geräte mit Rückmeldefunktion die Anweisungen auf dem Display.
10. Rücksetzen auf Werkseinstellung (Abbildung I)
Der Vorgang zur Rücksetzung auf die Werkseinstellungen muss innerhalb von 30 s nach Herstellung der Stromversorgung eines Geräts erfolgen bzw. nachdem das Elektronikmodul an das Netzteil angeschlossen wurde.
Halten Sie die PROG-Taste 7 Sekunden lang gedrückt: Nach 2 Sekunden leuchtet die LED durchgehend auf. Nach weiteren 5 Sekunden blinkt die LED.
Das Gerät ist wieder auf die Werkseinstellungen zurückgesetzt. Alle Konfigurationen und Zuweisungen von io-Geräten sind aus dem Speicher des Smoove UNO io gelöscht.
11. Einlernen und Löschen der Lieblingsposition my
Voraussetzung: Die Wegstrecke muss präzise eingestellt sein (siehe Kapitel Erstinbetriebnahme).
11.1. Einlernen der Lieblingsposition my
Bewegen Sie das Produkt in die gewünschte Position und halten Sie es durch ein kurzes Drücken auf die Taste my an. Drücken Sie dann erneut die Taste my und halten Sie sie mindestens 5 Sekunden gedrückt. Die Position ist jetzt gespeichert.
11.2. Löschen der Lieblingsposition my
Bewegen Sie das Produkt in die Position my. Drücken Sie dann die Taste my und halten Sie sie mindestens 5 Sekunden gedrückt. Die Position ist jetzt gelöscht.
12. Technische Daten
| Betriebsspannung | 230 V AC ~ 50 / 60 Hz |
|---|---|
| Ausgangsspannung | 230 V AC ~ 50 / 60 Hz |
| Max. Ausgangsstrom | 3 A / cos phi > 0,9 |
| Laufzeit Antrieb | max. 6 min |
| Schutzart | IP 20 |
| Schutzklasse | II |
| Temperaturbereich | 0 °C bis + 40 °C |
| Funkfrequenz | 868-870 MHz, io-homecontrol®, bidirektional, Triband |
| Frequenzband und maximale Leistung | 868.000 MHz - 868.600 MHz e.r.p. <25 mW ; 868.700 MHz - 869.200 MHz e.r.p. <25 mW ; 869.700 MHz - 870.000 MHz e.r.p. <25 mW |
| Anzahl der programmierbaren io-Funksender ohne Rückmeldefunktion und Sensoren | bis zu 9 |
| Anzahl der programmierbaren io-Sensoren | bis zu 3 |
Entsorgen Sie das Produkt nicht mit dem Hausmüll. Entsorgen Sie es entsprechend den geltenden Vorschriften im Handel oder den kommunalen Sammelstellen, um es dem Recycling zuzuführen.
Eine ausführliche Anleitung ist auf folgender Website verfügbar: www.wiredcontrols.somfy.com
Déclaration de conformité / Konformitätserklärung
Somfy SAS, 50 avenue du Nouveau Monde, F - 74300 Cluses — www.somfy.com
FR : Par la présente Somfy déclare que l'équipement radio couvert par ces instructions est conforme aux exigences de la Directive Radio 2014/53/UE et aux autres exigences essentielles des Directives Européennes applicables. Le texte complet de la déclaration UE de conformité est disponible sur www.somfy.com/ce.
DE : Somfy erklärt hiermit, dass das in dieser Anleitung beschriebene Funkgerät die Anforderungen der Funkanlagenrichtlinie 2014/53/EU sowie die grundlegenden Anforderungen anderer geltender europäischer Richtlinien erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse www.somfy.com/ce verfügbar.
