Notice SOMFY FREEVIA 300

Freevia 280 / Freevia 300 — Manuel d'installation et d'utilisation

Bienvenue

Nous vous remercions d'avoir choisi un équipement Somfy. Ce matériel a été conçu, fabriqué et distribué par Somfy selon une organisation qualité conforme à la norme ISO 9001.

Qui est Somfy ?

Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-103.

Assistance

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant le choix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy (numéro au dos de ce manuel) qui vous guidera dans votre démarche.

Internet : www.somfy.fr

Consignes de sécurité

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce. Produit utilisable dans l'Union Européenne et en Suisse.

Ne pas jeter votre appareil mis au rebut, ni les piles usagées avec les déchets ménagers. Vous avez la responsabilité de remettre tous vos déchets d'équipement électronique et électrique en les déposant à un point de collecte dédié pour leur recyclage.

Descriptif du produit

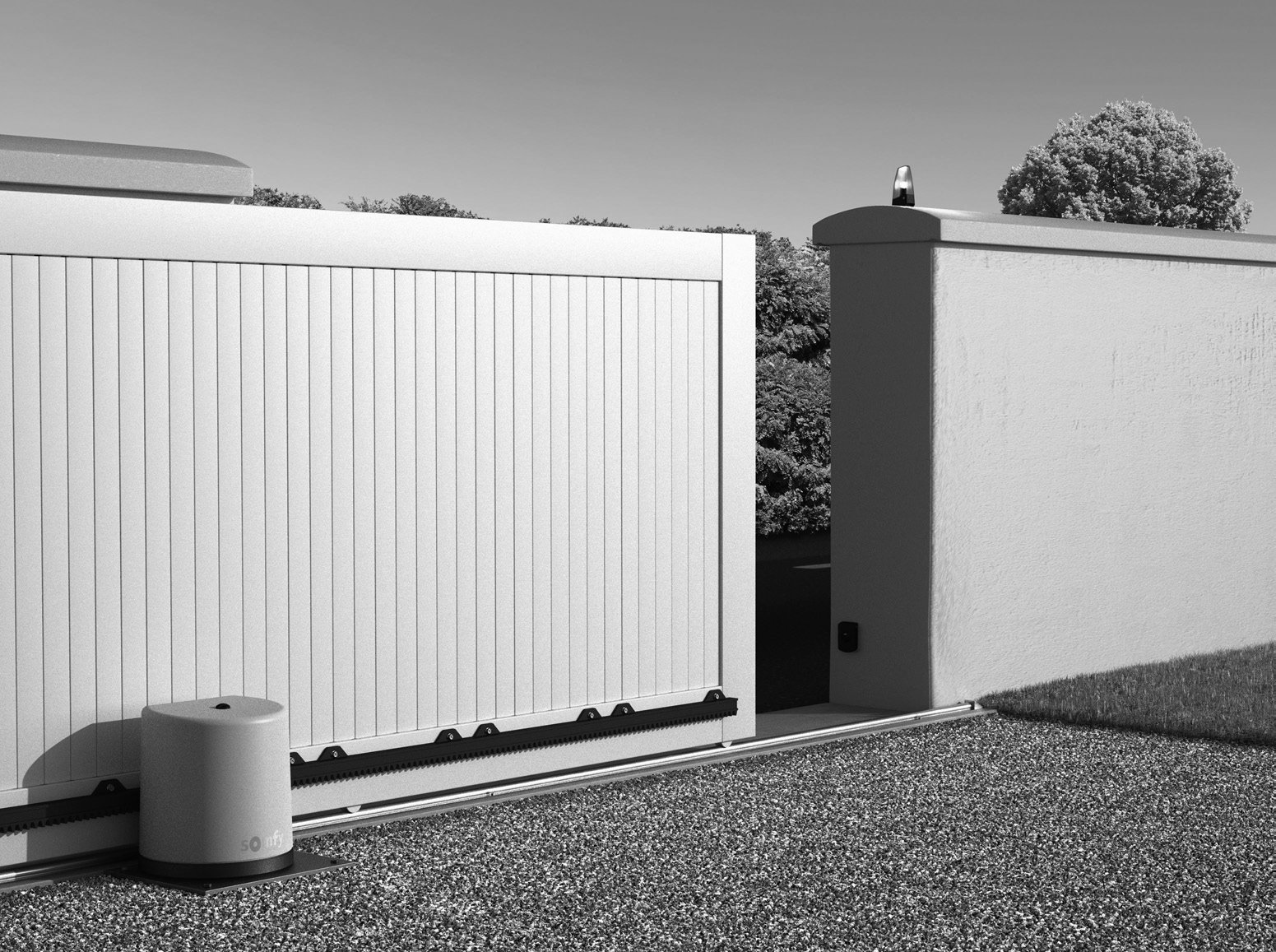

Ce moteur est destiné aux portails coulissants pour des maisons individuelles.

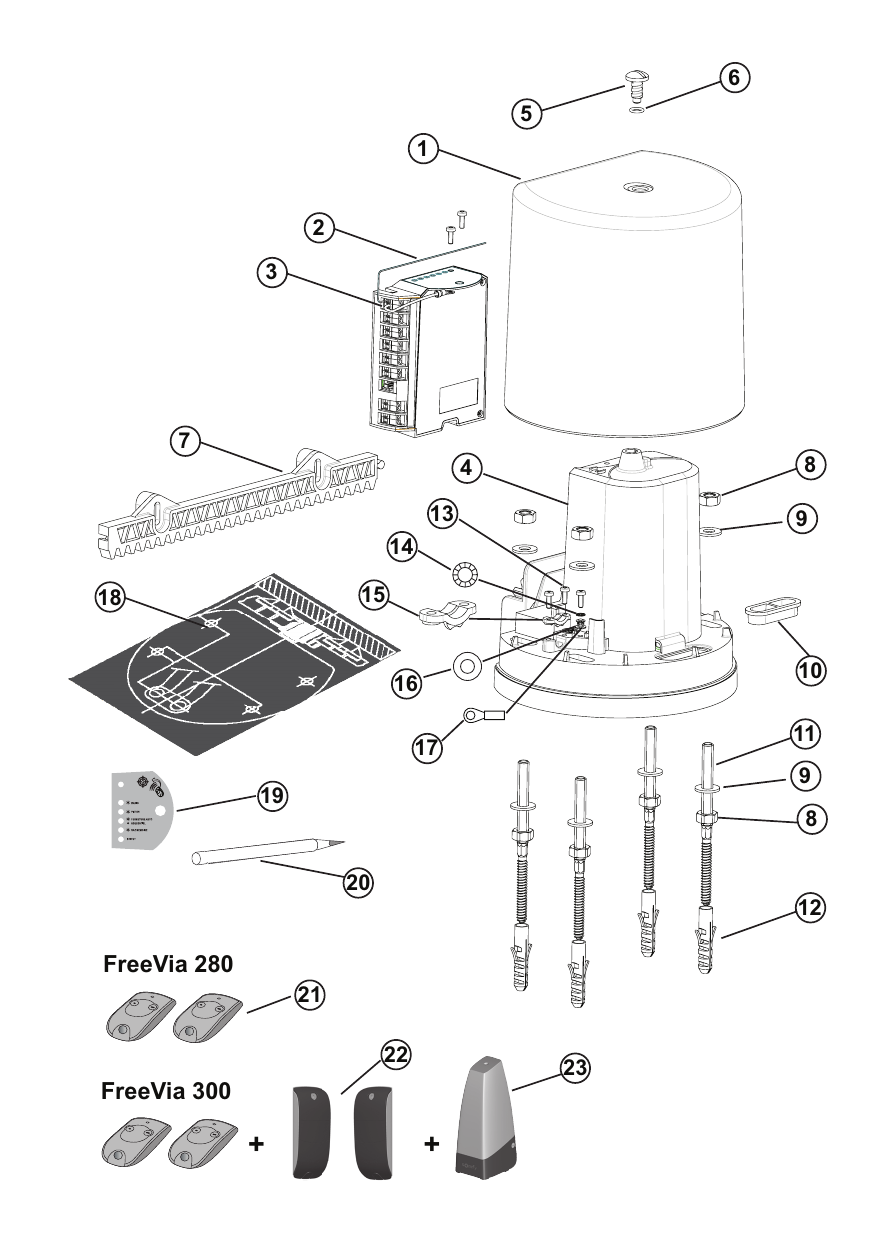

Composition du kit

Rep.	Désignation	Quantité
1	Capot	1
2	Antenne	1
3	Boîtier électronique	1
4	Moteur	1
5	Vis capot	1
6	Joint torique 9x2	1
7	Crémaillère 33 cm	12
8	Ecrou M10 zingué	8
9	Rondelle plate moyenne 10.5x22x2 zinguée	8
10	Passe câble	1
11	Tire-fond 2 filets M10x15	4
12	Cheville 12x60 S12	4
13	Vis autoformeuse TCB M4x12 zinguée	3
14	Rondelle éventail AZ4	1
15	Serre câble	1
16	Rondelle plate moyenne M4x10	1
17	Cosse ronde isolée D4	1
18	Gabarit de pose à découper (imprimé sur le carton)	1
19	Etiquette boîtier électronique	1
20	Crayon	1
21	Télécommande Keytis NS 2 RTS	2
Dans kit FreeVia 300 uniquement
22	Jeu de cellules photoélectriques	1
23	Feu orange	1

Dimensions et poids maxi du portail

Poids maxi. (P)	300 kg
Hauteur maxi. (H)	2 m
Largeur maxi. (L)	5 m

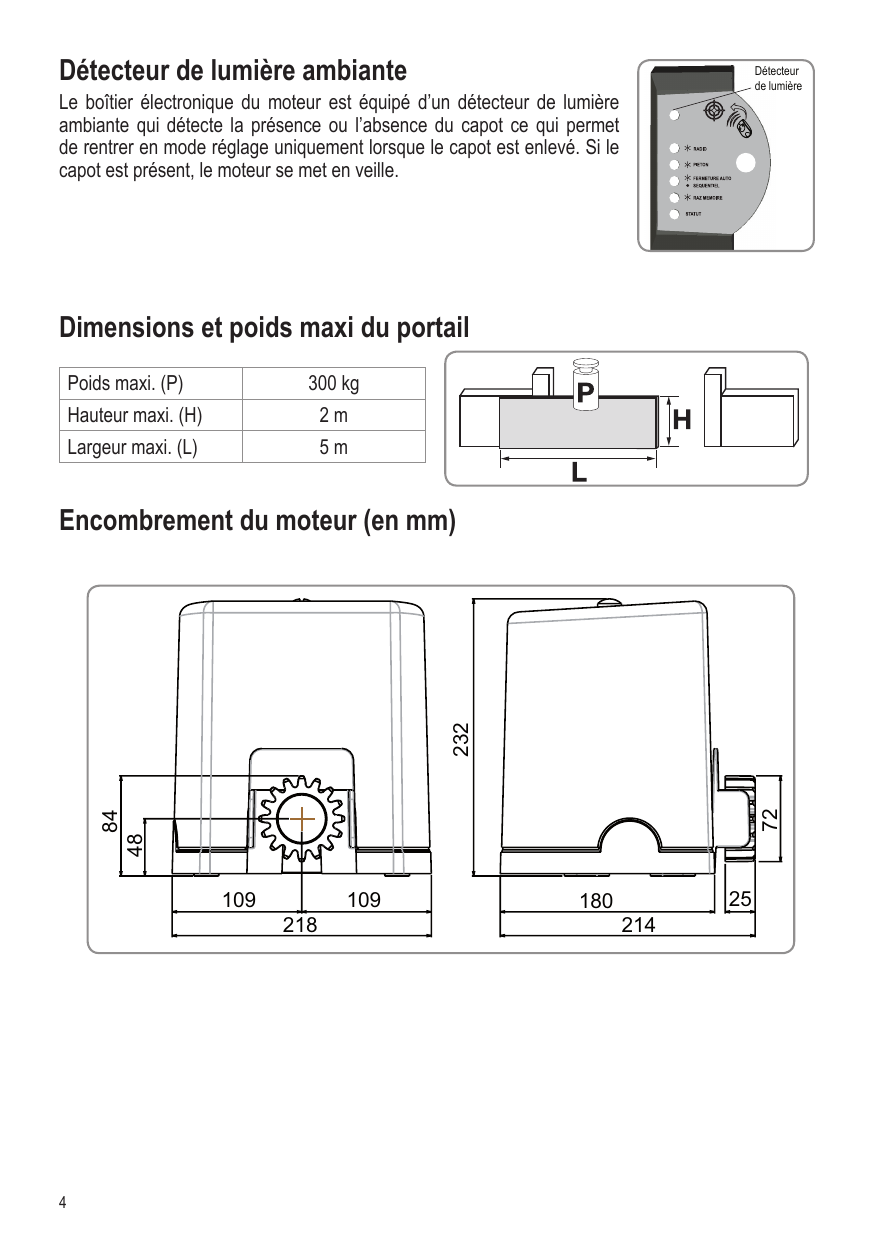

Détecteur de lumière ambiante

Le boîtier électronique du moteur est équipé d'un détecteur de lumière ambiante qui détecte la présence ou l'absence du capot ce qui permet de rentrer en mode réglage uniquement lorsque le capot est enlevé. Si le capot est présent, le moteur se met en veille.

Encombrement du moteur (en mm)

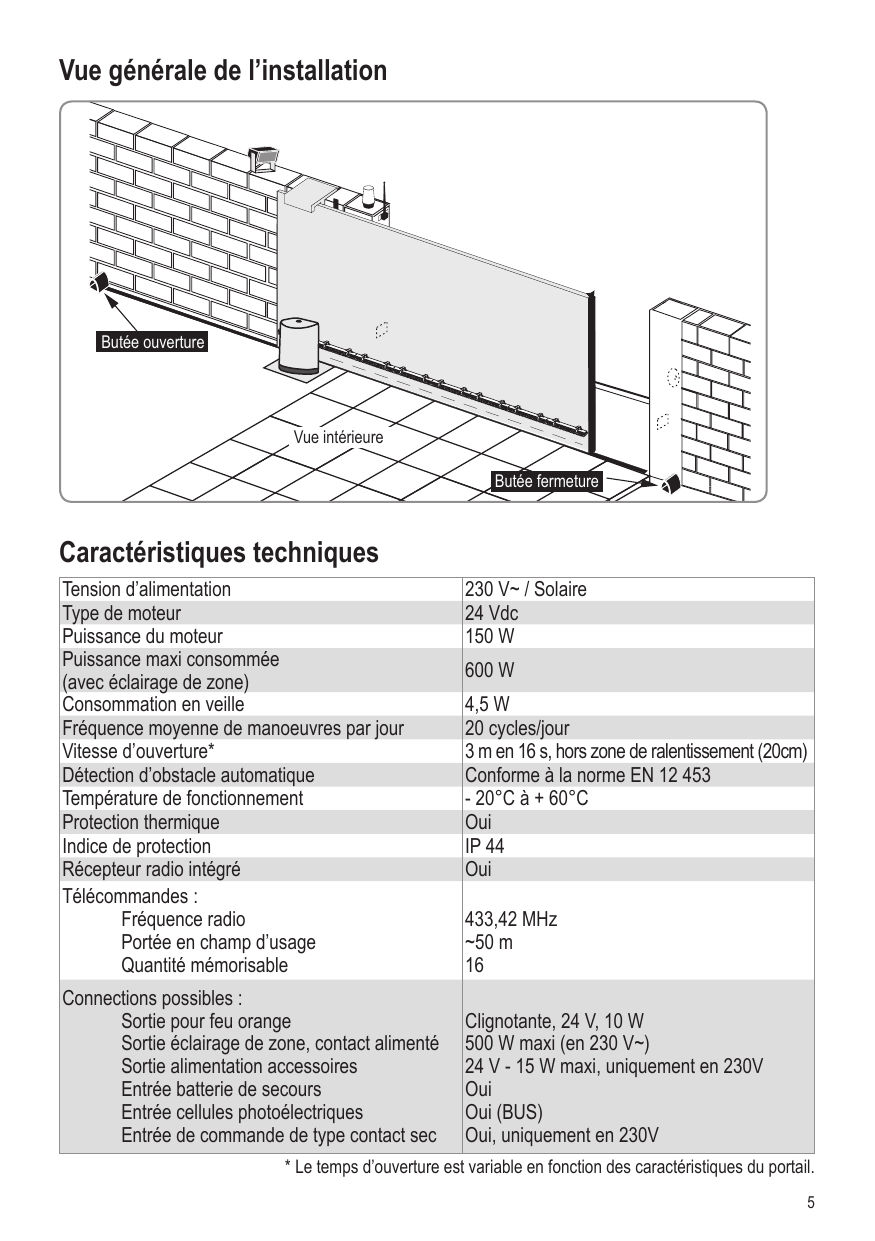

Vue générale de l'installation

Caractéristiques techniques

Tension d'alimentation	230 V~ / Solaire
Type de moteur	24 Vdc
Puissance du moteur	150 W
Puissance maxi consommée (avec éclairage de zone)	600 W
Consommation en veille	4,5 W
Fréquence moyenne de manœuvres par jour	20 cycles/jour
Vitesse d'ouverture*	3 m en 16 s, hors zone de ralentissement (20 cm)
Détection d'obstacle automatique	Conforme à la norme EN 12 453
Température de fonctionnement	- 20°C à + 60°C
Protection thermique	Oui
Indice de protection	IP 44
Récepteur radio intégré	Oui
Télécommandes : Fréquence radio	433,42 MHz
Télécommandes : Portée en champ d'usage	~50 m
Télécommandes : Quantité mémorisable	16
Sortie pour feu orange	Clignotante, 24 V, 10 W
Sortie éclairage de zone, contact alimenté	500 W maxi (en 230 V~)
Sortie alimentation accessoires	24 V - 15 W maxi, uniquement en 230V
Entrée batterie de secours	Oui
Entrée cellules photoélectriques	Oui (BUS)
Entrée de commande de type contact sec	Oui, uniquement en 230V

* Le temps d'ouverture est variable en fonction des caractéristiques du portail.

Opérations préalables

Points à vérifier avant l'installation

Vérification de votre portail

Votre portail doit être en bon état : vérifiez que sa structure est adaptée pour être automatisée et qu'elle est conforme aux normes.

Votre portail doit rester horizontal pendant toute sa course et doit s'ouvrir et se fermer manuellement sans forcer. Vérifiez que le guidage au sol est bien rectiligne et qu'il ne présente pas de points d'accroche pouvant empêcher un coulissement correct du portail.

Types de portails motorisables

Votre moteur s'adapte à tous types de portails coulissants (PVC, bois, métal...).

Présence des butées de portail

Le portail doit être arrêté par des butées fixées solidement au sol afin que la course soit délimitée à l'ouverture comme à la fermeture.

Outillage nécessaire

Cutter, mètre, niveau à bulle, perceuse (forêt Ø 12), clé de 17, tournevis plat et cruciforme, pinces coupantes et pince multiprise.

Pré-équipement électrique

Prévoyez une gaine de protection Orange ICT Ø 25 mm pour le passage enterré des câbles. Si vous ne pouvez pas réaliser de tranchée, utilisez un passe-câble qui pourra supporter le passage des véhicules (réf. 2400484).

Alimentation secteur (uniquement en 230 V)

Aménagez une arrivée électrique 230 V au plus près de l'emplacement du moteur.

Le boîtier électronique du moteur doit être alimenté sous 230 V - 50 Hz avec un câble souple de type 1,5 mm².

La ligne électrique doit être :

• Exclusivement réservée au moteur.
• Dotée d'une protection :
  • par fusible ou disjoncteur calibre 10 A,
  • par un dispositif de type différentiel (30 mA).
• Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs.

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu :

• soit par un câble d'alimentation muni d'une fiche de prise de courant,
• soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pôle (selon norme EN 60335-1).

L'installation d'un parafoudre est conseillée (de tension résiduelle maxi 2 kV).

Les cellules (en option dans le pack Freevia 280)

Les cellules sont obligatoires pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.

• Câblage des cellules : prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules. Percez aux deux extrémités du bâti du portail pour le passage des gaines. Les cellules doivent être reliées à l'électronique du moteur à l'aide d'un câble de type 2x0,75 mm². L'arrivée des fils d'alimentation doit être sous les cellules.
• Emplacement des cellules (voir description dédiée).

Le feu orange (en option dans le pack Freevia 280)

L'installation d'un feu orange est recommandée pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.

• Câblage du feu orange : prévoyez le passage du câble pour l'installation du feu orange. Le feu orange doit être relié à l'électronique du moteur à l'aide d'un câble de type 2x0,75 mm².
• Emplacement du feu orange (voir description dédiée).

Consignes de sécurité

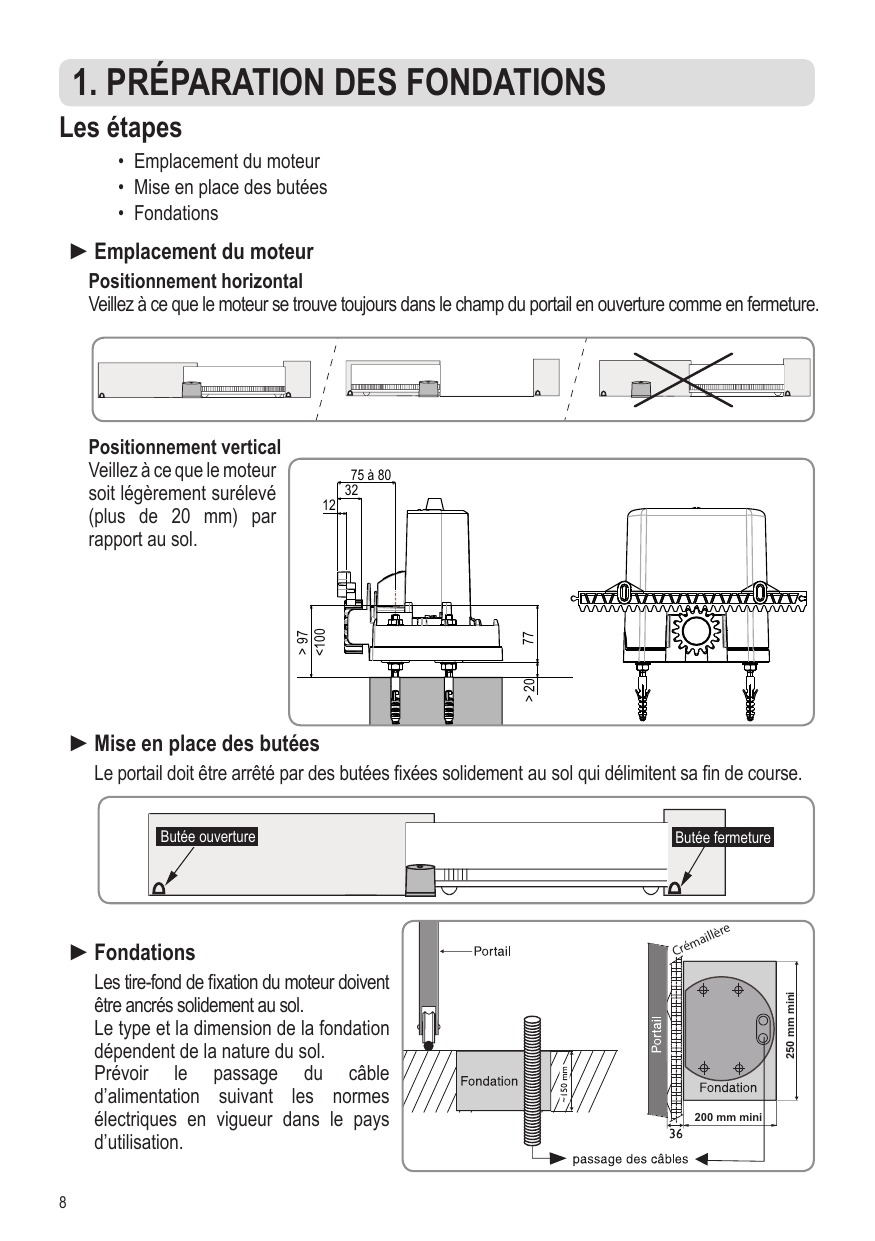

1. Préparation des fondations

Les étapes

• Emplacement du moteur
• Mise en place des butées
• Fondations

Emplacement du moteur

Positionnement horizontal : veillez à ce que le moteur se trouve toujours dans le champ du portail en ouverture comme en fermeture.

Positionnement vertical : veillez à ce que le moteur soit légèrement surélevé (plus de 20 mm) par rapport au sol.

Mise en place des butées

Le portail doit être arrêté par des butées fixées solidement au sol qui délimitent sa fin de course (butée ouverture et butée fermeture).

Fondations

Les tire-fond de fixation du moteur doivent être ancrés solidement au sol. Le type et la dimension de la fondation dépendent de la nature du sol. Prévoir le passage du câble d'alimentation suivant les normes électriques en vigueur dans le pays d'utilisation.

2. Fixation

Les étapes

• Mise en place des tire-fond
• Fixation du moteur
• Montage de la crémaillère
• Réglage mécanique

Mise en place des tire-fond

1. Positionnez le gabarit de pose (18) sur le sol et percez 4 trous en utilisant un forêt (Ø 12 mm) adapté à la nature du sol.
2. Insérez les chevilles (12). Vissez les tire-fond (11).

Astuce : Graissez légèrement les tire-fond avant de les visser dans les chevilles.

Fixation du moteur

1. Vissez 4 écrous (8) et ajoutez 4 rondelles (9).
2. Retirez le capot (1) du moteur (4).
3. Positionnez le moteur sur les tire-fond : veillez à ce que la bride (embase du moteur) se trouve à une hauteur maximum de 25 mm au-dessus du sol. L'espace conseillé se situe entre 20 et 25 mm.
4. Une fois positionné en hauteur par rapport au sol, fixez le moteur à l'aide de rondelles (9) et vissez 4 écrous (8).
5. Positionnez le passe-fil pré-percé (10) dans l'ouverture prévue pour le passage du câble d'alimentation.

Montage de la crémaillère

1. Vérifiez que le moteur est bien déverrouillé, poignée en position déverrouillée.
2. Utilisez le crayon fourni (20) pour marquer la position de la crémaillère. D'une main, maintenez le crayon sur les encoches prévues sur le moteur. De l'autre main, faites coulisser le portail pour tracer la hauteur de fixation de la crémaillère.
3. Fixez un premier élément de crémaillère (7) en positionnant le haut de la crémaillère sur le trait tracé au crayon. Fixez les autres éléments de crémaillère de la même façon. Utilisez des vis (tête CHc) ø 6 en fonction de la composition du portail (métal, bois).

Vous pouvez installer jusqu'à 5 m de crémaillère (lot de 3 éléments de crémaillère de 33 cm, réf : 2400962).

Réglage mécanique

Vérifiez que :

• le moteur est bien de niveau,
• le portail coulisse correctement : le portail doit coulisser sans effort tout au long de sa course.
• le pignon est bien entraîné tout au long de la course du portail.
• le jeu crémaillère-pignon (1,5 / 2 mm) ne varie pas de trop sur toute la course du portail.

Si ces conditions ne sont pas remplies :

1. Réglez la hauteur et le nivellement du moteur à l'aide des 4 écrous (8) situés sous le moteur.
2. Réglez la crémaillère si nécessaire et serrez les écrous du moteur.
3. Fermez le portail.
4. Verrouillez le moteur.

3. Raccordements électriques

Les étapes

• Raccordement du moteur
• Raccordement à l'alimentation électrique
• Raccordement à une alimentation solaire
• Raccordement des accessoires de sécurité

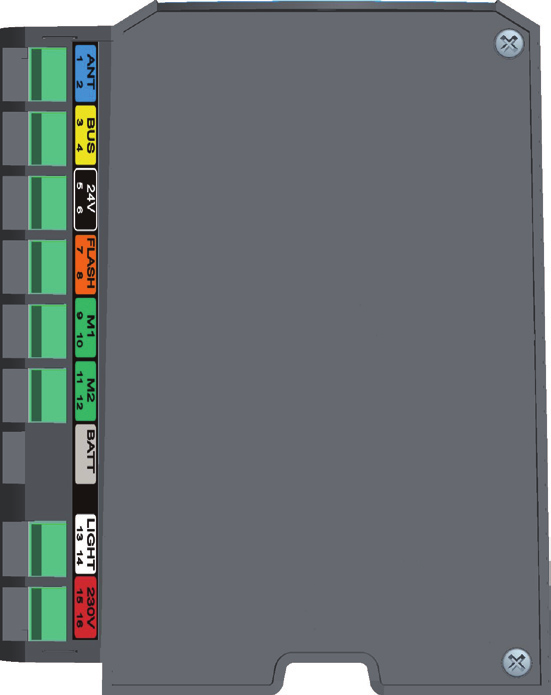

Raccordement du moteur

Le moteur (4) et le boîtier électronique (3) sont pré-câblés pour une installation du moteur à gauche. Pour changer le sens du moteur, intervertissez les fils branchés sur les bornes 9 et 10.

Raccordement moteur bornes 9 et 10 (M1)

Installation	Borne 9	Borne 10
Moteur à gauche	Bleu/Noir	Marron/Vert
Moteur à droite	Marron/Vert	Bleu/Noir

Raccordement de l'alimentation électrique

1. Dénudez les fils du câble d'alimentation (même longueur sur les 3 fils : 8 mm de dénudage, 75 mm de longueur).
2. Raccordez le fil de terre. Un fil de terre (vert/jaune) et la cosse isolée fournie (17) devront être utilisés pour certains accessoires (éclairage 230 V Classe I).
3. Raccordez la phase P et le neutre N entre les bornes 15 et 16 du boîtier électronique (étiquette rouge 230 V). Vérifiez que les fils sont correctement bloqués en tirant légèrement dessus.

Fil		Borne
Fil bleu	N	15
Fil rouge/marron/noir	P	16
Fil vert et jaune	Terre	⏚

Raccordement à une alimentation solaire

Voir la section « Alimentation solaire ».

Raccordement des accessoires de sécurité

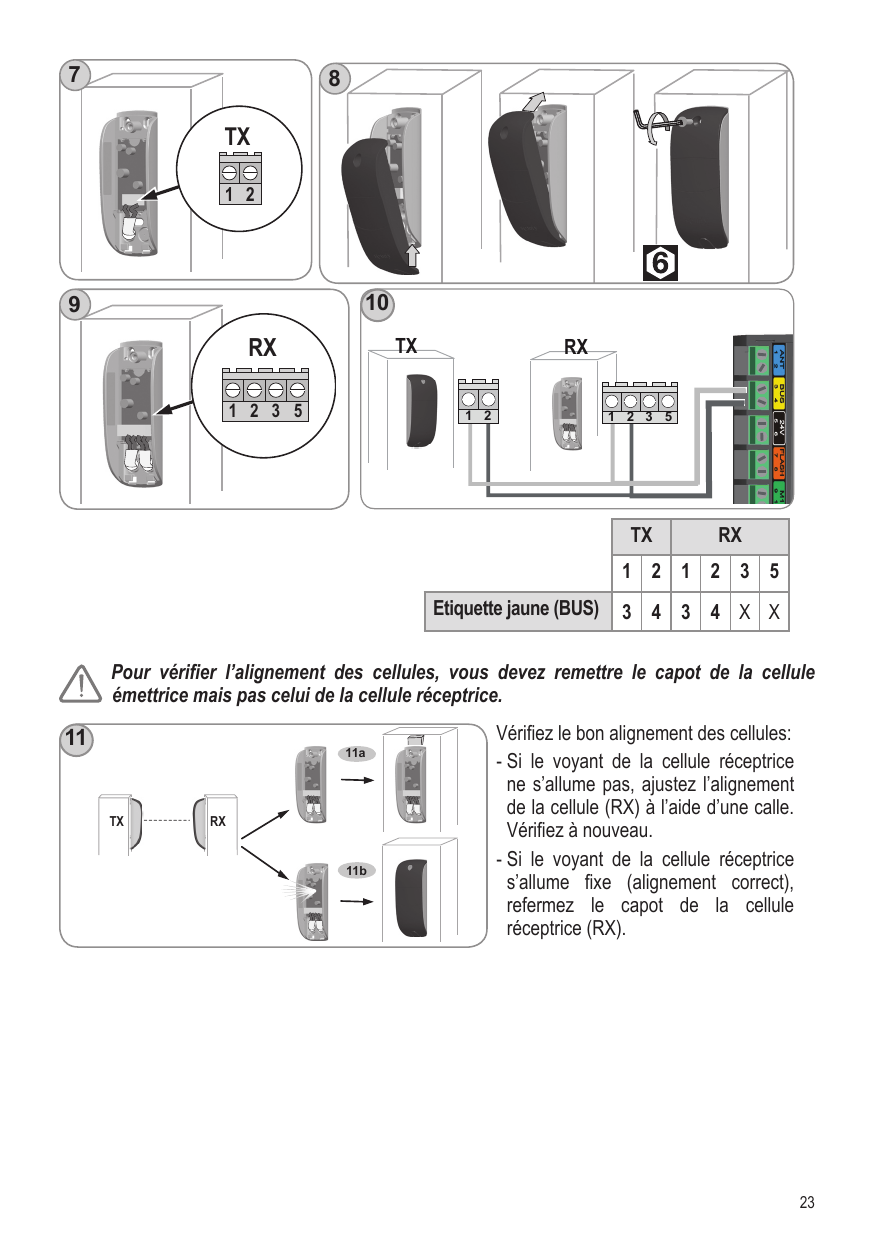

Cellules (vendues en option dans le pack Freevia 280) : les cellules doivent impérativement être installées et branchées avant de commencer la mise en service du moteur.

Feu orange (vendu en option dans le pack Freevia 280) : voir la section « Accessoires ».

4. Mise en service rapide

Les étapes

• Présentation de la télécommande
• Mise en place de l'étiquette du boîtier électronique
• Mise sous tension de l'installation
• Apprentissage de la course du portail

Présentation des télécommandes

Les télécommandes livrées dans le kit (Keytis NS 2 RTS) sont déjà mémorisées. La touche 1 des télécommandes commande l'ouverture totale du portail.

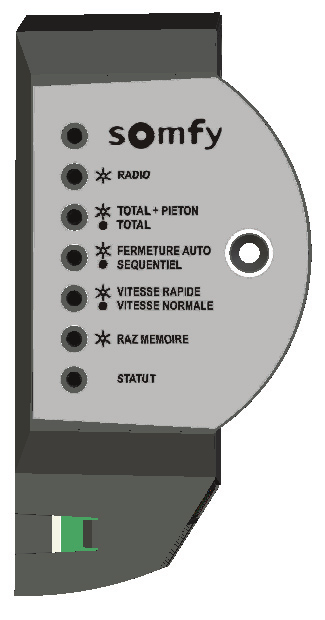

Mise en place de l'étiquette du boîtier électronique

Collez l'étiquette (19) sur le boîtier électronique (3) du moteur.

Mise sous tension de l'installation

Mettez l'installation sous tension. Le voyant STATUT sur le boîtier électronique clignote (2 impulsions) pour indiquer que les moteurs sont sous tension et en attente de réglage. Si le voyant STATUT reste éteint, voir « Aide au dépannage ».

Apprentissage de la course du portail

L'électronique du moteur mémorise automatiquement :

• Le couple moteur nécessaire à la commande du portail, en fonctionnement normal. Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation.
• Les courses nécessaires pour l'ouverture et la fermeture totale du portail avec le repérage des butées.

Pendant l'apprentissage, tenez-vous à distance normale du portail et respectez les étapes suivantes :

Appuyez sur la touche 1 de la télécommande pour lancer un mouvement COMPLET d'ouverture/fermeture du portail. Le voyant STATUT du boîtier électronique doit S'ALLUMER FIXE.

Si le voyant STATUT clignote, consultez l'aide au dépannage.

Les mouvements du portail ne doivent être interrompus (ouverture/fermeture complète). S'ils sont interrompus, l'apprentissage reprendra automatiquement à la prochaine ouverture commandée.

5. Montage du capot

Vérifiez que le moteur est verrouillé.

1. Placez le capot sur la bride (embase) du moteur.
2. Mettez en place le joint (6), pour assurer l'étanchéité du moteur, et la vis du capot (5).
3. Vissez le capot avec la clé fournie (7).

VOTRE MOTEUR EST PRÊT À FONCTIONNER. Par défaut, il fonctionne en mode séquentiel et en ouverture totale seule.

Utilisation

Fonctionnement en mode séquentiel

Les appuis successifs sur une même touche de commande entraînent le fonctionnement suivant du moteur : Ouverture, Stop, Fermeture, Stop, Ouverture ...

Ouverture totale

• Ouverture totale du portail par un appui sur la touche 1.
• Arrêt du portail en cours de mouvement par un nouvel appui sur la touche 1.
• Fermeture du portail par un nouvel appui sur la touche 1.

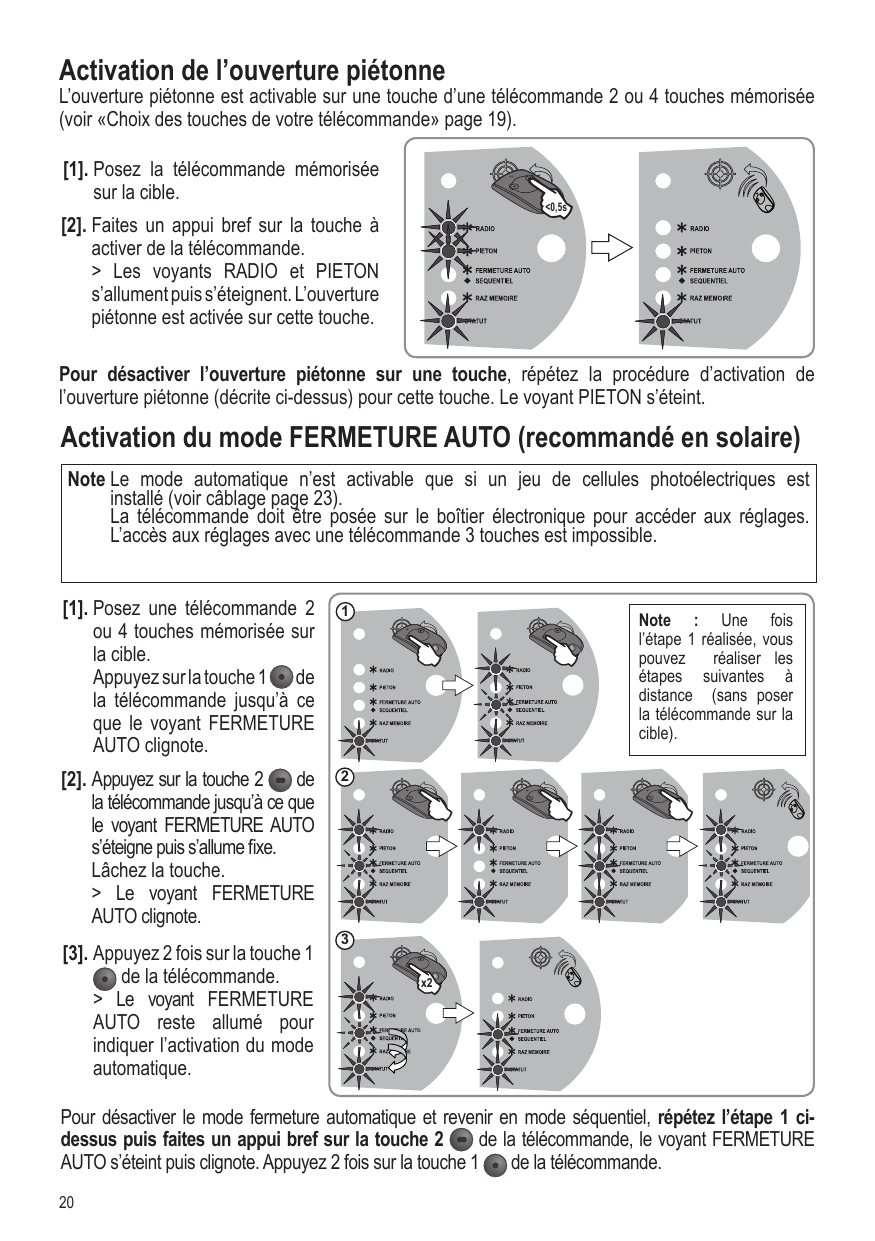

Ouverture piétonne

L'ouverture piétonne s'effectue en appuyant sur une touche de la télécommande que vous devez activer au préalable (voir « Activation de l'ouverture piétonne »).

• Ouverture partielle du portail (environ 1 m) par un appui sur la touche activée.
• Ouverture totale du portail par un appui sur la touche 1.
• Fermeture du portail par un nouvel appui sur la touche activée.

Fonctionnement en mode automatique

En mode automatique, la fermeture du portail intervient automatiquement au bout de 30 secondes.

Précautions d'emploi

Pour l'utilisation de votre portail en mode automatique, la norme EN 12 453 exige l'installation d'un jeu de cellules photo-électriques. Somfy recommande l'installation d'un feu orange et d'un éclairage de zone.

Fonctionnement en mode automatique

En mode automatique, le portail se ferme automatiquement au bout de 30 secondes. En cas de détection d'obstacle à la fermeture, le portail s'arrête puis se réouvre complètement. Commandez la fermeture du portail par un appui sur la touche 1.

• Ouverture du portail par un appui sur la touche 1.
• Fermeture automatique du portail au bout de 30 secondes.
• Maintien du portail en position ouverte par un appui sur la touche 1.
• Fermeture du portail par un nouvel appui sur la touche 1.

Astuce : Si vous passez devant les cellules, le portail se ferme automatiquement au bout de 5 secondes.

Fonctionnement de la détection d'obstacle

Si un obstacle est détecté :

• à l'ouverture, le portail s'arrête et effectue un petit retour en arrière,
• à la fermeture, le portail s'arrête puis se réouvre complètement.

Fonctionnement de l'éclairage de zone

L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'éteint automatiquement au bout de 1 minute 30.

Fonctionnement des télécommandes ou points de commande 3 touches

• Ouverture par un appui sur la touche Montée.
• Arrêt par un appui sur la touche centrale.
• Fermeture par un appui sur la touche Descente.

Note : Les télécommandes ou points de commande 3 touches ne permettent pas de lancer une ouverture piétonne.

Déverrouillage / verrouillage du moteur

En plaçant le moteur en position déverrouillée, le portail peut être manœuvré manuellement en cas de panne électrique. Le portail est alors totalement libre. Manipulez-le avec précaution.

• Déverrouillez le moteur en tirant la poignée vers vous.
• Verrouillez le moteur en poussant la poignée vers le portail.

Paramétrage avancé

Note : Le réglage des paramètres du moteur est impossible pendant le mouvement du portail. Les changements de paramètre seront pris en compte après une première ouverture du portail.

Choix des touches de votre télécommande 2 ou 4 touches

Vous pouvez mémoriser n'importe quelle touche de votre télécommande pour commander l'ouverture totale du portail.

La touche suivante, si activée, permettra de commander l'ouverture piétonne du portail (voir « Activation de l'ouverture piétonne »).

Les touches libres ou la touche piétonne non activée pourront être utilisées pour commander d'autres automatismes (porte de garage, volet roulant, etc.).

Mémorisation d'une télécommande 2 ou 4 touches

1. Posez la télécommande à mémoriser sur la cible.
2. Faites un appui bref sur la touche de la télécommande qui commandera l'ouverture TOTALE de votre portail.
   Le voyant RADIO s'allume puis s'éteint lorsque vous relâchez la touche de la télécommande. La touche est mémorisée.

Mémorisation d'une télécommande 3 touches

1. Posez la télécommande à mémoriser sur la cible.
2. Faites un appui bref sur la touche Montée ou Descente de la télécommande.
   Le voyant RADIO s'allume puis s'éteint. La télécommande est mémorisée.

Activation de l'ouverture piétonne

L'ouverture piétonne est activable sur une touche d'une télécommande 2 ou 4 touches mémorisée (voir « Choix des touches de votre télécommande »).

1. Posez la télécommande mémorisée sur la cible.
2. Faites un appui bref sur la touche à activer de la télécommande.
   Les voyants RADIO et PIETON s'allument puis s'éteignent. L'ouverture piétonne est activée sur cette touche.

Pour désactiver l'ouverture piétonne sur une touche, répétez la procédure d'activation de l'ouverture piétonne (décrite ci-dessus) pour cette touche. Le voyant PIETON s'éteint.

Activation du mode FERMETURE AUTO (recommandé en solaire)

Note : Le mode automatique n'est activable que si un jeu de cellules photoélectriques est installé. La télécommande doit être posée sur le boîtier électronique pour accéder aux réglages. L'accès aux réglages avec une télécommande 3 touches est impossible.

1. Posez une télécommande 2 ou 4 touches mémorisée sur la cible. Appuyez sur la touche 1 de la télécommande jusqu'à ce que le voyant FERMETURE AUTO clignote.
2. Appuyez sur la touche 2 de la télécommande jusqu'à ce que le voyant FERMETURE AUTO s'éteigne puis s'allume fixe. Lâchez la touche. Le voyant FERMETURE AUTO clignote.
3. Appuyez 2 fois sur la touche 1 de la télécommande. Le voyant FERMETURE AUTO reste allumé pour indiquer l'activation du mode automatique.

Note : Une fois l'étape 1 réalisée, vous pouvez réaliser les étapes suivantes à distance (sans poser la télécommande sur la cible).

Pour désactiver le mode fermeture automatique et revenir en mode séquentiel, répétez l'étape 1 ci-dessus puis faites un appui bref sur la touche 2 de la télécommande, le voyant FERMETURE AUTO s'éteint puis clignote. Appuyez 2 fois sur la touche 1 de la télécommande.

Accessoires

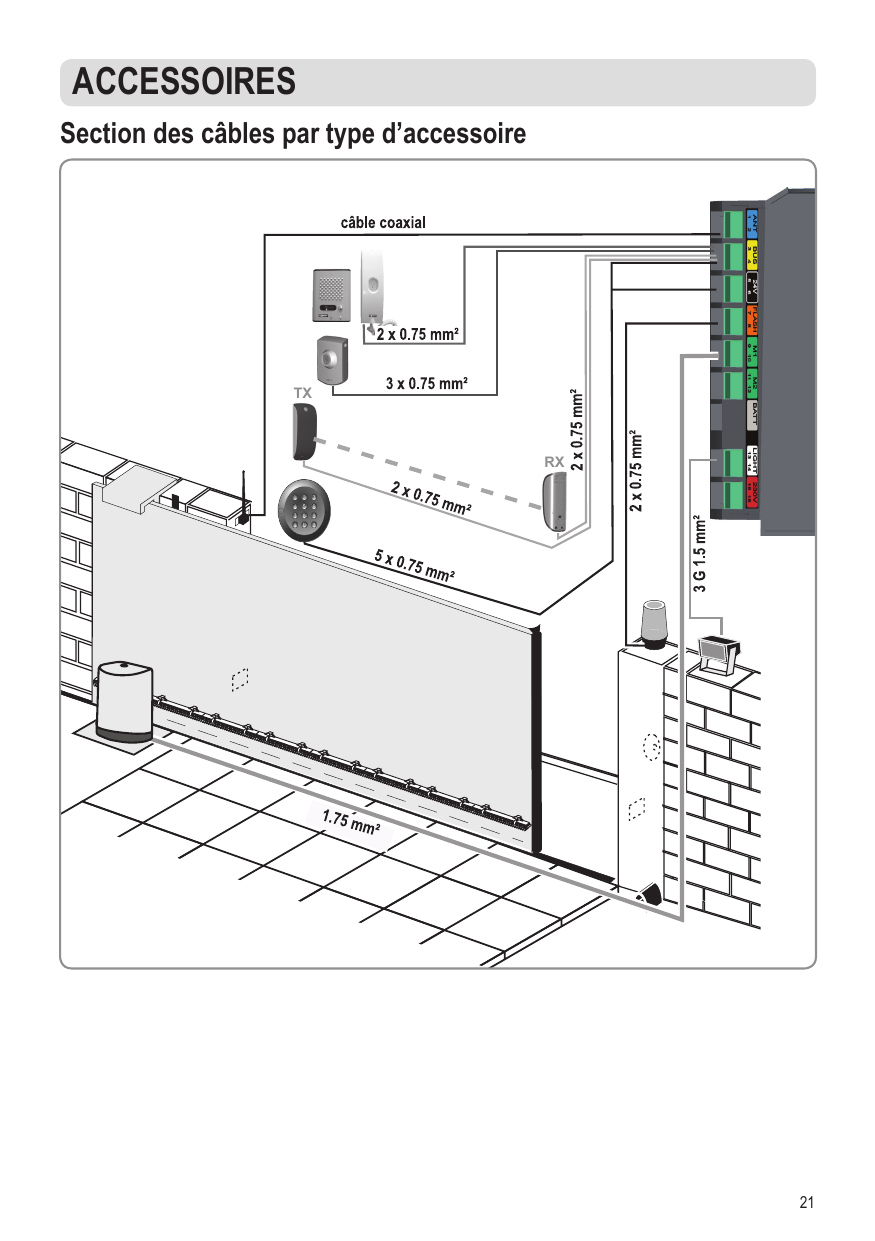

Section des câbles par type d'accessoire

Sections de câbles par accessoire

Accessoire	Section de câble
Interphone (audio)	Câble coaxial
Interphone (bus)	2 x 0,75 mm²
Digicode / contact à clé	3 x 0,75 mm²
Clavier à code	5 x 0,75 mm²
Cellules TX / RX	2 x 0,75 mm²
Feu orange / éclairage de zone	2 x 0,75 mm²
Alimentation secteur	3 G 1,5 mm²

Cellules — réf. 2400939

Les cellules permettent d'arrêter et d'inverser le mouvement de fermeture du portail en cas de détection d'obstacle (occultation des cellules).

Note : Si le portail est fermé et que les cellules sont occultées, le portail ne s'ouvre pas.

Un jeu de cellules est constitué :

• d'une cellule émettrice (TX),
• d'une cellule réceptrice (RX).

Caractéristiques des cellules

Température de fonctionnement	- 20°C à + 60°C
Indice de protection	IP44
Alimentation	24 Vac/dc – 1 A
Câble	2 x 0,75 mm² HO5 RR-F
Dimensions	107 x 43 x 26 mm

Emplacement des cellules

Les cellules doivent être placées à environ 25 cm du sol, à une hauteur maximale de 20 cm par rapport au portail, avec une portée de 2 à 8 m entre TX et RX.

Installation et câblage des cellules

Raccordement des cellules à l'étiquette jaune (BUS)

	TX		RX
Borne cellule	1	2	1	2	3	5
Étiquette jaune (BUS)	3	4	3	4	X	X

Vérifiez le bon alignement des cellules :

• Si le voyant de la cellule réceptrice ne s'allume pas, ajustez l'alignement de la cellule (RX) à l'aide d'une cale. Vérifiez à nouveau.
• Si le voyant de la cellule réceptrice s'allume fixe (alignement correct), refermez le capot de la cellule réceptrice (RX).

Reconnaissance des cellules par l'électronique du moteur en mode séquentiel

1. Posez une télécommande 2 ou 4 touches mémorisée sur la cible. Appuyez sur la touche 1 de la télécommande jusqu'à ce que le voyant FERMETURE AUTO clignote.
2. Faites un appui bref sur la touche 2 de la télécommande, le voyant FERMETURE AUTO s'éteint puis clignote.
3. Appuyez 2 fois sur la touche 1 de la télécommande.

Note : Une fois l'étape 1 réalisée, vous pouvez réaliser les étapes suivantes à distance (sans poser la télécommande sur la cible).

Nota : en mode fermeture automatique, les cellules sont reconnues par l'électronique du moteur au moment de l'activation du mode fermeture automatique.

Suppression des cellules

Si vous débranchez les cellules :

• en mode séquentiel, répétez la procédure de reconnaissance des cellules par l'électronique du moteur en mode séquentiel,
• en mode fermeture automatique, répétez la procédure d'activation du mode de fermeture automatique.

Occultation des cellules

Si les cellules sont occultées à la fermeture du portail, le portail s'arrête et inverse son mouvement. Si le portail est fermé et que les cellules sont occultées, le portail ne s'ouvre pas.

Consignes de sécurité

Feu orange — réf. 2400596

Le feu orange prévient de la mise en marche de la motorisation. Il commence à clignoter 2 secondes avant la mise en mouvement du portail.

Caractéristiques du feu orange

Ampoule	24 V E14 – Ø22 – 10 Watt max
Température de fonctionnement	- 20°C à + 60°C
Indice de protection	IPX4
Alimentation	24 Vac/dc
Câble	2 x 0,75 mm² HO5 RR-F
Dimensions	175 x 77 x 60 mm

Installation du feu orange

Le feu orange peut être installé de deux manières (sur un mur ou sur un pilier).

Câblage du feu orange

Raccordez le feu orange aux bornes 7 et 8 (étiquette orange « FLASH ») du boîtier électronique.

Éclairage de zone

Raccordez l'éclairage de zone aux bornes 13 et 14 (étiquette blanche « LIGHT ») du boîtier électronique.

Batterie de secours — réf. 2400720

La batterie de secours assure le fonctionnement du portail en vitesse lente en cas de défaillance électrique. Elle s'intègre et se raccorde directement au boîtier électronique du moteur.

Pour augmenter l'autonomie de la batterie en fonctionnement, les commandes filaires sont désactivées ; seuls les télécommandes et points de commande radio permettent de commander le portail.

Note : Le voyant STATUT clignote (1 impulsion) lorsque le moteur fonctionne sur batterie.

Caractéristiques techniques de la batterie

• Autonomie : 10 cycles en continu ou 24 heures sur portail en parfait état.
• Temps de charge optimum avant utilisation de la batterie : 48 heures de charge.
• Durée de vie de la batterie : 3 ans.

Pour une longévité optimale de la batterie, coupez l'alimentation électrique de votre portail 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.

Veillez à séparer les piles et batteries des autres types de déchets et à les recycler via votre système local de collecte.

Câblage et mise en place de la batterie

Raccordez la batterie à la borne prévue à cet effet (étiquette grise « BATT ») du boîtier électronique.

Contact à clé — réf. 2400597

Raccordez le contact à clé aux bornes 3 et 4 (étiquette jaune « BUS ») du boîtier électronique.

Interphone — réf. 2400552

Raccordez l'interphone aux bornes 3 et 4 (étiquette jaune « BUS ») du boîtier électronique.

Note : Si vous souhaitez raccorder un interphone différent de celui présenté ci-dessus, assurez-vous qu'il possède un contact de sortie non alimenté.

Digicode — réf. 2400581

Raccordez :

• T1 et C1 du digicode aux bornes 3 et 4 (étiquette jaune « BUS ») du boîtier électronique.
• V et V du digicode aux bornes 5 et 6 (étiquette noire « 24V ») du boîtier électronique.

Antenne déportée — réf. 2400472

Une antenne déportée de plus longue portée peut remplacer l'antenne fil. Elle se place sur le haut du pilier et doit être dégagée.

Raccordez l'antenne aux bornes 1 et 2 (étiquette bleu « ANT ») du boîtier électronique :

• l'âme du fil en borne 1,
• la tresse de masse en borne 2.

Télécommande 2 touches — réf. 2400549

Télécommande 4 touches — réf. 2400576

Alimentation solaire

Lorsque le moteur fonctionne sur l'alimentation solaire :

• seuls les télécommandes et points de commande radio permettent de commander le portail (les commandes filaires sont désactivées),
• les accessoires de sécurité filaires (cellules photoélectriques, feu orange) restent activés.

Raccordement à l'alimentation solaire

Raccordez le câble d'alimentation solaire à la borne grise « BATT » du boîtier électronique du moteur.

Note : Lorsque le moteur fonctionne sur l'alimentation solaire, les commandes filaires sont désactivées ; seuls les télécommandes et points de commande radio permettent de commander le portail.

Conseil pour l'utilisation

Afin de limiter la consommation d'énergie de votre motorisation de portail, nous vous recommandons :

• de fermer votre portail pour optimiser la charge des batteries,
• de ne pas laisser le portail ouvert pendant plus de 2 jours,
• d'activer la fermeture automatique de votre installation.

Aide au dépannage

Diagnostic	Cause	Dépannage
Le moteur ne répond pas aux commandes de la télécommande	Portée de la télécommande réduite	Vérifiez la pile de la télécommande. Vérifiez l'antenne du boîtier électronique (câblage, position). Vérifiez qu'il n'y a pas d'élément extérieur qui perturbe les émissions radio (pylône électrique, murs ferraillés, etc.). Si tel est le cas, prévoyez une antenne extérieure.
	Télécommande pas mémorisée	Mémorisez la télécommande.
	Moteur déverrouillé	Verrouillez le moteur.
Le voyant STATUT du boîtier électronique est éteint	Moteur pas alimenté	Vérifiez l'alimentation secteur. Vérifiez le câble d'alimentation.
	Luminosité extérieure très faible = moteur en veille	Augmentez la luminosité environnante de votre boîtier électronique (avec une lampe torche, par exemple) si vous voulez réaliser des réglages.
STATUT clignote : 1 impulsion	Fonctionnement sur batterie de secours	Vérifiez l'alimentation secteur.
STATUT clignote : 2 impulsions	Moteur en attente d'apprentissage de la course du portail	Lancez l'apprentissage de la course du portail.
STATUT clignote : 3 impulsions (défaut cellules)	Cellules occultées	Enlevez l'obstacle qui occulte les cellules.
	Cellules mal alignées	Corrigez leur alignement.
	Cellules mal câblées	Câblez les cellules en respectant les instructions.
	Cellules absentes/débranchées	Vérifiez que vos cellules sont bien raccordées. Si vous avez volontairement débranché les cellules et que votre portail fonctionne en mode fermeture automatique, vous devez désactiver le mode fermeture automatique.
STATUT clignote : 4 impulsions	Court-circuit sur la sortie BUS (bornes 3-4) du boîtier électronique	Vérifiez les accessoires branchés sur la sortie BUS du boîtier électronique.
STATUT clignote : 5 impulsions	Sécurité thermique du moteur enclenchée	Laissez le moteur refroidir jusqu'à ce que le voyant STATUT se rallume fixe.
STATUT clignote : 6 impulsions	Court-circuit sur la sortie 24 V (bornes 5-6) du boîtier électronique	Vérifiez l'accessoire branché sur la sortie 24 V du boîtier électronique.
	Court-circuit feu orange (bornes 7-8) du boîtier électronique	Vérifier le câblage du feu orange.
	Court-circuit moteur	Vérifiez le câblage moteur.
Le mode fermeture automatique ne s'active pas (le voyant FERMETURE AUTO reste éteint)	Cellules photoélectriques pas installées	Installez des cellules.

Assistance

Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre motorisation, vous pouvez appeler nos conseillers Somfy : N° magique Indigo 32 60 dites « Somfy » (0.15 EUR TTC/MN).

Changez la pile de la télécommande

La durée de vie de la pile, généralement constatée, est de 2 ans.

Veillez à séparer les piles et batteries des autres types de déchets et à les recycler via votre système local de collecte.

1. Retirez le clip de la télécommande.
2. Soulevez le capot.
3. Retirez la pile à l'aide d'un tournevis.
4. Remplacez la pile (3V CR 2430).

Câblage et position de l'antenne

L'antenne doit être raccordée à la borne 1 de l'électronique du moteur et être positionnée comme indiqué.

Effacez les réglages

Les réglages effacés sont : la course du portail et l'activation de la fermeture automatique du portail.

Quand effacer les réglages ?

• Après l'apprentissage de la course du portail, si vous modifiez le câblage des moteurs.
• En cas de détections d'obstacle intempestives dues à une usure normale du portail.

1. Posez une télécommande 2 ou 4 touches mémorisée sur la cible. Appuyez sur la touche 1 de la télécommande jusqu'à ce que le voyant FERMETURE AUTO clignote.
2. Appuyez une fois sur la touche 1 de la télécommande. Le voyant RAZ MEMOIRE clignote.
3. Appuyez sur la touche 2 de la télécommande jusqu'à ce que le voyant RAZ MEMOIRE s'allume. Relâchez la touche 2. Le voyant STATUT clignote.

Effacez les réglages et les télécommandes mémorisées

Les réglages effacés sont : la course du portail, l'activation de la fermeture automatique du portail et toutes les télécommandes ou points de commande radio mémorisés.

1. Posez une télécommande 2 ou 4 touches mémorisée sur la cible. Appuyez sur la touche 1 de la télécommande jusqu'à ce que le voyant FERMETURE AUTO clignote.
2. Appuyez une fois sur la touche 1 de la télécommande. Le voyant RAZ MEMOIRE clignote.
3. Appuyez sur la touche 2 de la télécommande jusqu'à ce que tous les voyants s'allument. Relâchez la touche 2. Le voyant STATUT clignote.

Somfy SAS, dans un souci constant d'évolution et d'amélioration, peut modifier le produit sans préavis. Photos non contractuelles. SOMFY FRANCE — BP 138, 74307 CLUSES CEDEX — somfy.com
