Notice ROGER TECHNOLOLGY H70/105AC

FW N6=17 — Centrale de commande pour 1 moteur 230 V~ — Instructions originales.

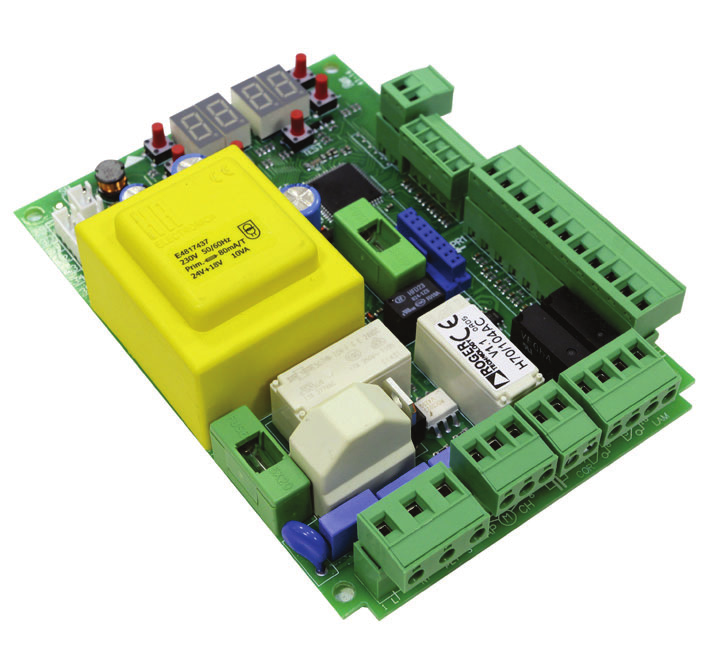

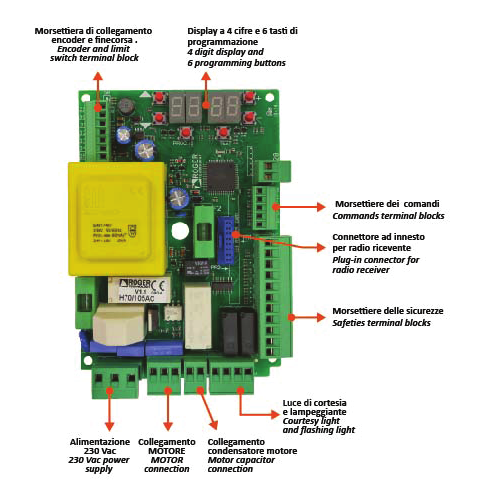

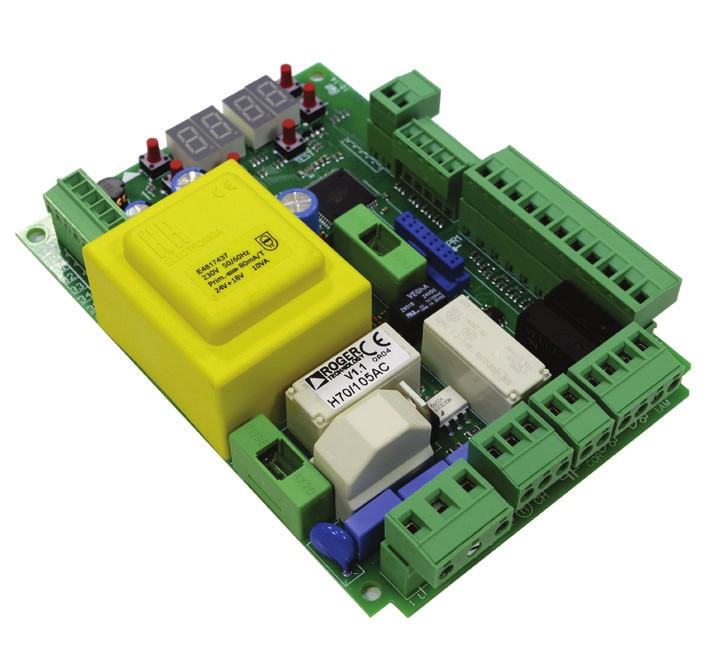

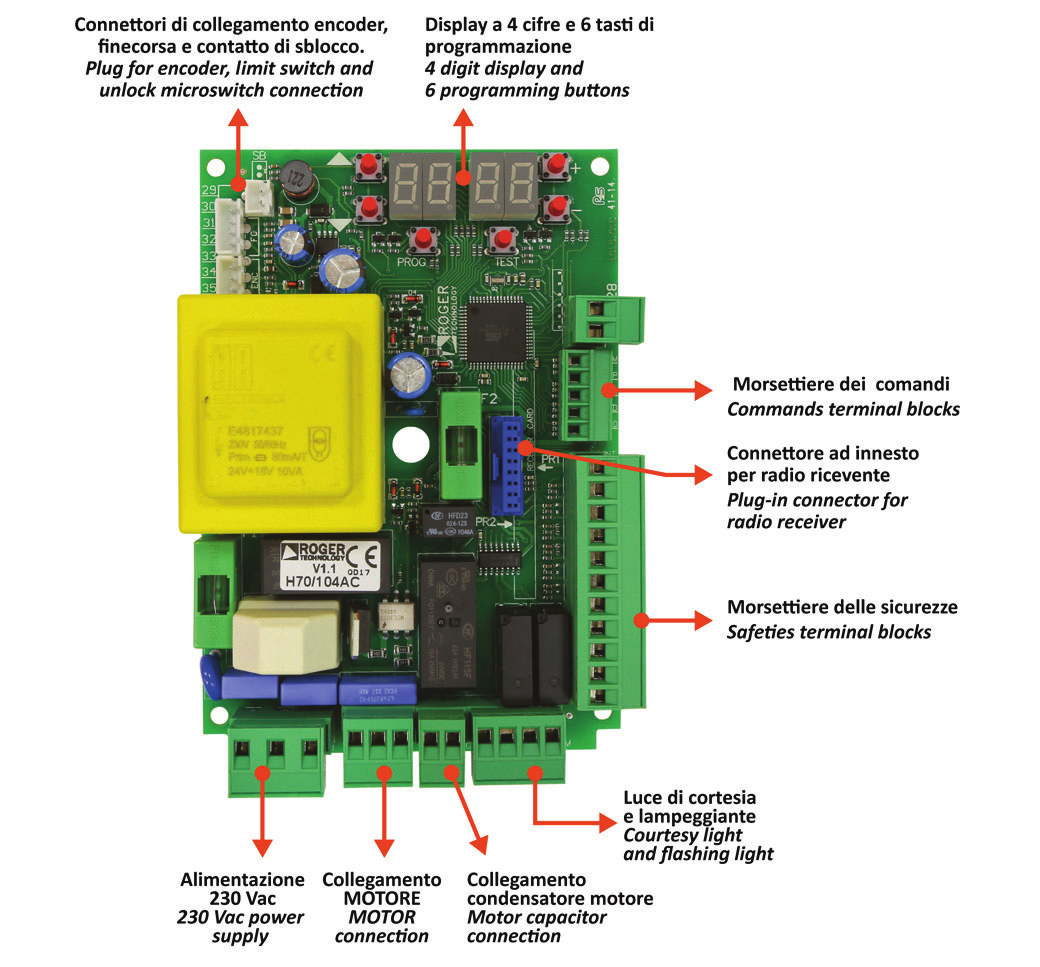

Présentation des cartes

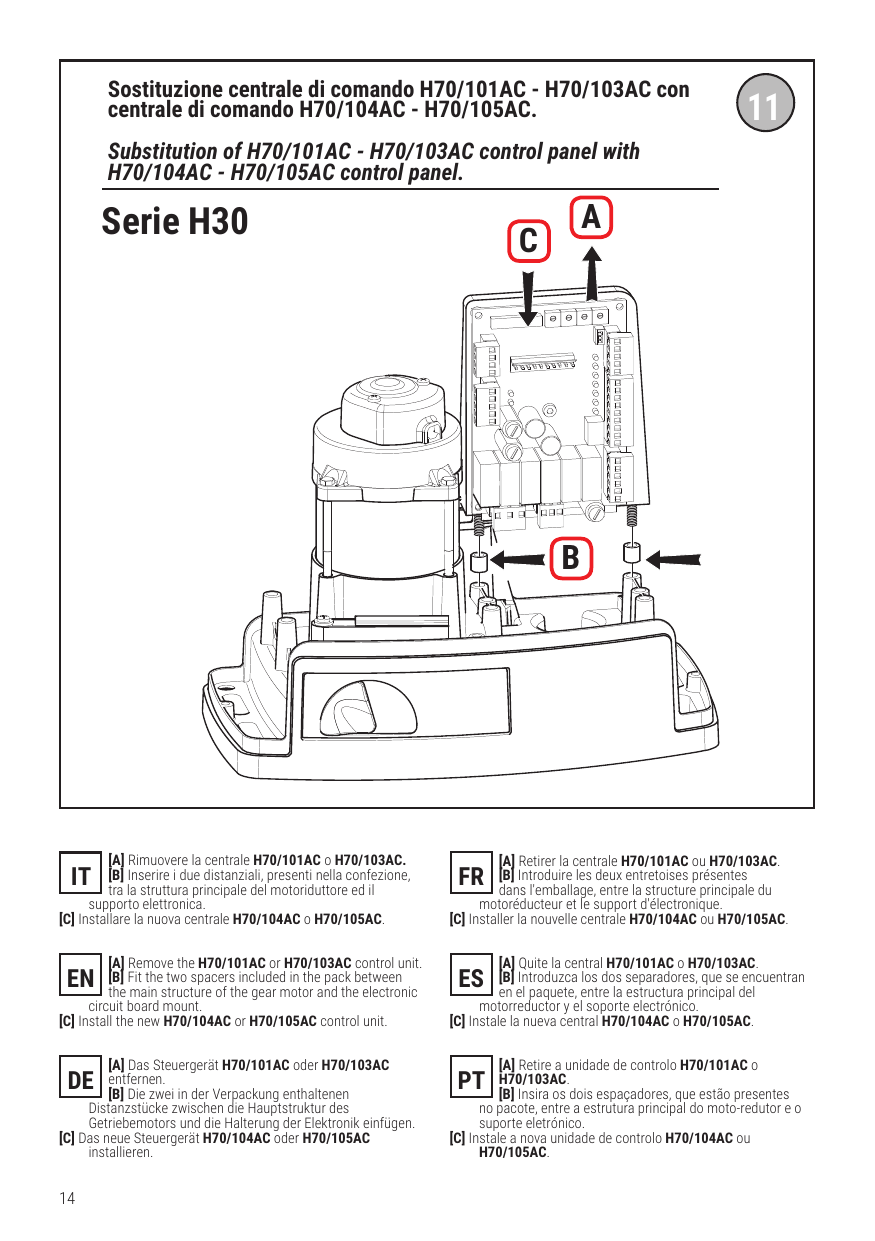

Sostituzione centrale de commande H70/101AC - H70/103AC par H70/104AC - H70/105AC (Série H30)

• [A] Retirer la centrale H70/101AC ou H70/103AC.
• [B] Introduire les deux entretoises présentes dans l'emballage, entre la structure principale du motoréducteur et le support d'électronique.
• [C] Installer la nouvelle centrale H70/104AC ou H70/105AC.

1. Symboles

Les symboles et leur signification, présents dans le manuel et sur les étiquettes du produit, sont indiqués ci-dessous.

Danger général. Information importante de sécurité. Il signale des opérations ou des situations où le personnel chargé doit faire beaucoup d'attention.

Danger par tension dangereuse. Il signale des opérations ou des situations où le personnel chargé doit faire beaucoup d'attention à des tensions dangereuses.

Informations utiles. Il signale des informations utiles pour l'installation.

Consultation des instructions d'installation et d'utilisation. Il signale l'obligation de consulter le manuel ou le document d'origine, qui doit être accessible pour des utilisations futures et qui ne doit pas être détérioré.

Point de branchement de la mise à la terre de protection.

Il indique la plage de températures admissible.

Courant alternatif (AC).

Courant continu (DC).

Symbole pour l'élimination du produit conformément à la directive RAEE.

2. Description produit

La centrale H70/104AC contrôle les automatismes pour portails coulissants et portes basculantes à 1 moteur ROGER asynchrone monophasé 230 V~ (ou 115 V~ H70/104AC/115).

La centrale H70/105AC contrôle les automatismes pour portails coulissants à 1 moteur ROGER asynchrone monophasé 230 V~ (ou 115 V~ H70/105AC/115).

ROGER TECHNOLOGY décline toute responsabilité dérivant d'une utilisation impropre ou différente de celle pour laquelle l'installation est destinée et indiquée dans le présent manuel.

Il est conseillé d'utiliser les accessoires, les dispositifs de commande et de sécurité ROGER TECHNOLOGY. En particulier, il est recommandé d'installer des photocellules série F2ES ou F2S.

Pour plus d'informations, consulter le manuel d'installation de l'automatisme H30, M30, G30, E30 ou R30.

3. Mises à jour version N6=17

• Amélioration de la commande provenant du récepteur du plug-in.

4. Caractéristiques techniques produit

	H70/104AC-105AC	H70/104AC - 105AC/115
Tension d'alimentation	230 V~ ± 10% 50 Hz	115 V~ ± 10% 60 Hz
Puissance maximale absorbée par le secteur	650 W
Fusibles	F1 = F6,3A 250 V (5x20) Protection du circuit de puissance des moteurs ; F2 = F315mA 250 V (5x20) Protection d'alimentation des accessoires
Moteurs raccordables	1
Alimentation du moteur	230 V~	115 V~
Typologie moteur	asynchrones monophasés
Typologie contrôle moteur	réglage de phase par triac
Puissance maximale pour 1 moteur	600 W
Puissance maximale clignotant	40 W 230 V~ - 25 W 24 V~/dc (contact pur)
Puissance maximale lumière de courtoisie	100 W 230 V~ - 25 W 24 V~/dc (contact pur)
Puissance lumière portail ouverte	2 W (24 V~)
Puissance sortie accessoires	6 W (24 V~) 300 mA
Température de fonctionnement	-20°C +55°C
Degré de protection	IP00 / IP54 (H70/105AC/BOX)	IP00 / IP54 (H70/105AC/115/BOX)
Dimensions produit	mm 98x141x40 — Poids 0,48 kg (H70/105AC/BOX 255x200x99)

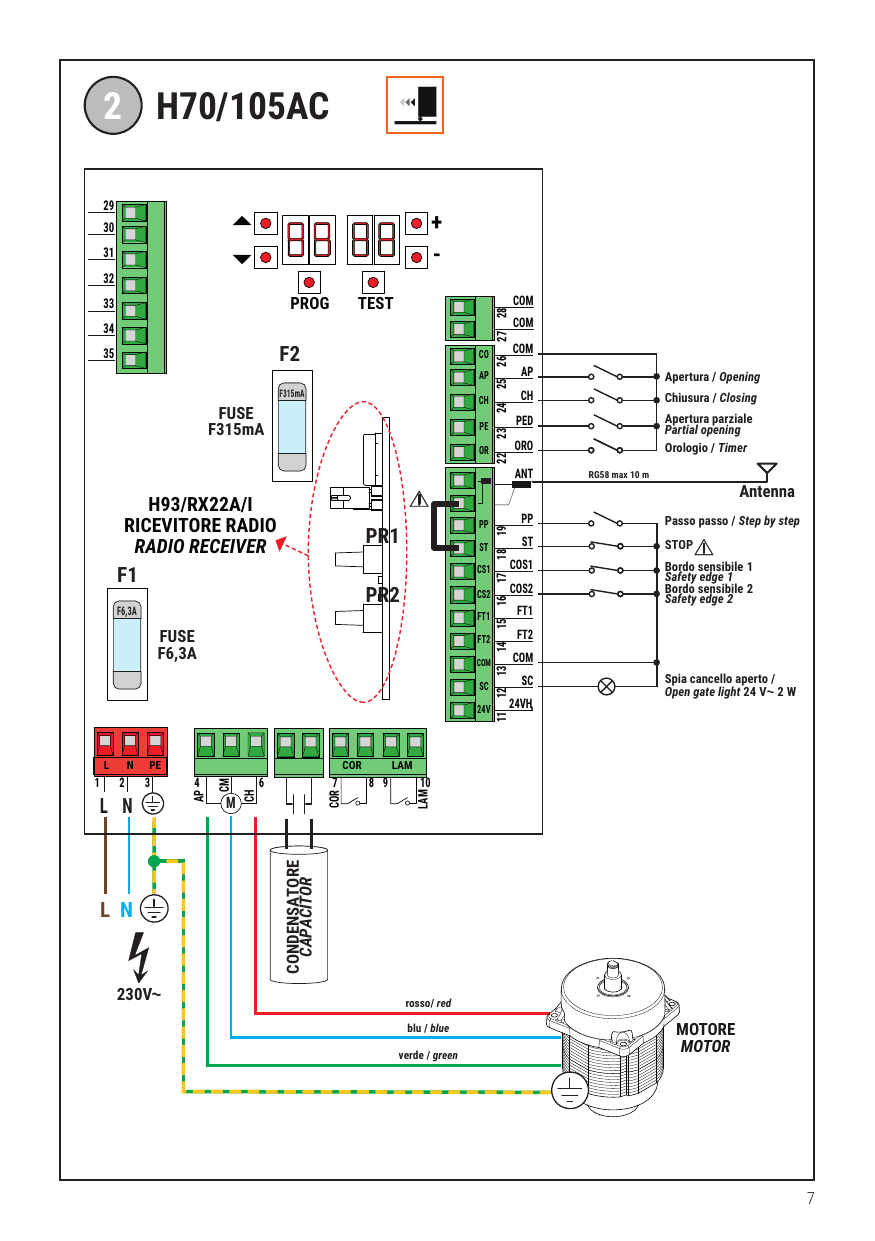

5. Description des raccordements

5.1 Installation type

Branchement à la tension de réseau - centrale
1	Alimentation 230 V~ ±10% (115 V~ ±10% H70/104AC/115 - H70/105AC/115)	3x1,5 mm² (max 15 m) / 3x2,5 mm² (max 30 m)
Branchement centrale - accessoires
2	Cellules photo-électriques - Émetteurs F2ES/F2S	4x0,5 mm² (max 20 m)
3	Cellules photo-électriques - Récepteurs F2ES/F2S	2x0,5 mm² (max 20 m)
4	Sélecteur à clé R85/60	3x0,5 mm² (max 20 m)
	Clavier à code numérique H85/TTD - H85/TDS (branchement à H85/DEC - H85/DEC2)	2x0,5 mm² (max 30 m)
	H85/DEC - H85/DEC2 (branchement à la centrale)	4x0,5 mm² (max 20 m). Le nombre de conducteurs augmente lorsque plus d'un contact de sortie est utilisé sur H85/DEC - H85/DEC2
Branchement centrale - clignotant

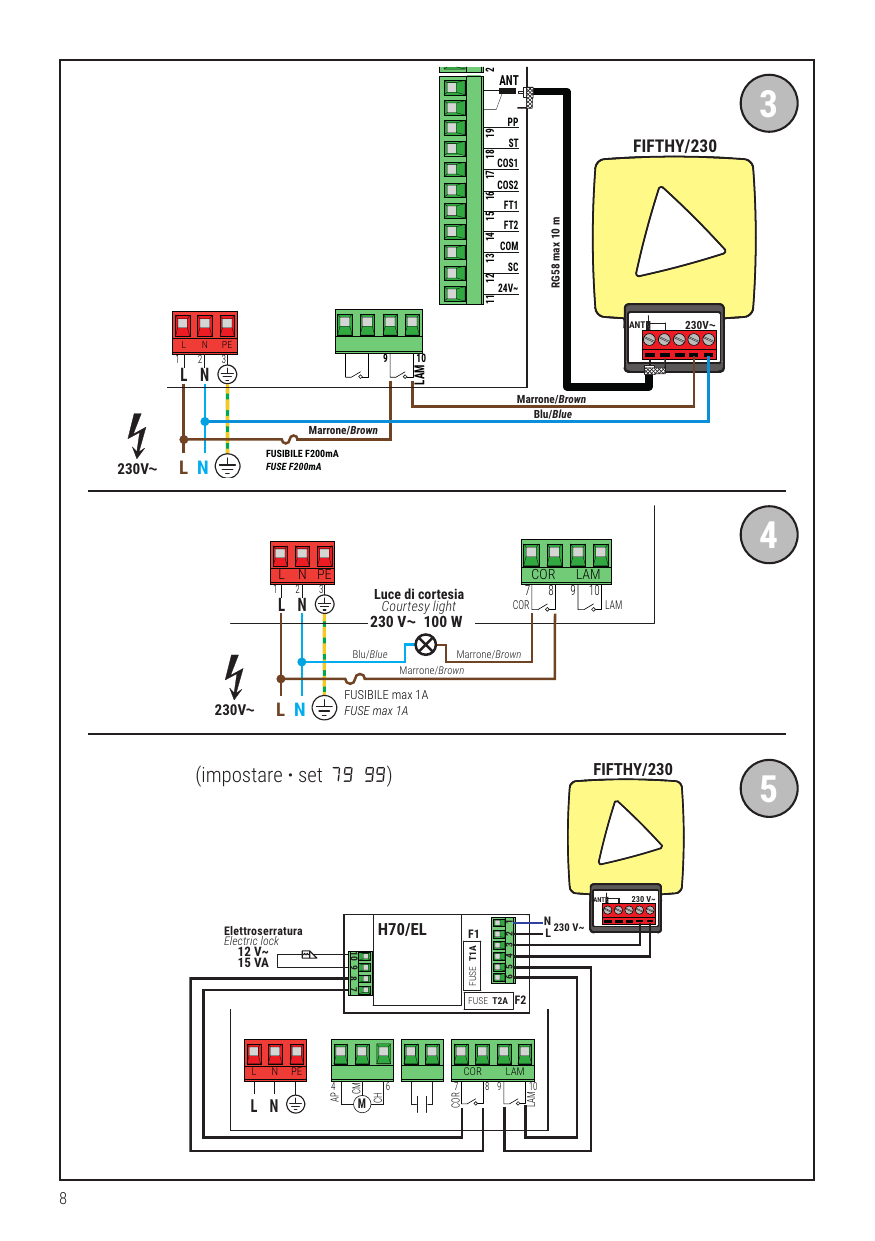

5	Clignotant à LED FIFTHY/230 — Alimentation 230 V~ (40 W max)	2x1 mm² (max 10 m)
Branchement centrale - lumière portail ouverte
6	Alimentation 24 V~ (2 W max)	2x0,5 mm² (max 20 m)
Branchement centrale - lumière de courtoisie
7	Alimentation 230 V~ (100 W max)	2x1 mm² (max 20 m)
Branchement centrale H70/105AC/BOX - moteur
	Moteur	4x1,5 mm² (max 20 m)
	Fins de course H70/105AC/BOX	4x0,5 mm² (max 20 m)

5.2 Branchements électrique

Bornes	Description
L N	Branchement à l'alimentation de réseau 230 V~ ±10% 50 Hz. (H70/104AC/115 - H70/105AC/115 : 115 V~ ± 10% 60 Hz).
AP-CM-CH	Pour H70/104AC : connexion ROGER MOTEUR. REMARQUE : Le câblage est réalisé en usine par ROGER TECHNOLOGY (uniquement pour H70/104AC). H70/105AC UNIQUEMENT. Il est possible de brancher le fin de course d'arrêt en ouverture aux bornes AP-CM et le fin de course d'arrêt en fermeture aux bornes CH-CM. L'intervention du fin de course interrompt l'alimentation du moteur en ouverture et/ou fermeture.
Condensateur	Branchement condensateur conformément aux spécifications techniques dans les consignes du moteur.

6. Commandes et accessoires

LÉGENDE : N.O. (Normalement ouvert). N.F. (Normalement fermé).

Contact	Description
7(COR) - 8	Branchement source d'alimentation extérieure pour éclairage de courtoisie (contact pur) 230 V~ 100 W (fig. 4).
7(COR) - 8	Branchement source d'alimentation extérieure pour électroverrouillage (contact pur) 12V~ max 15VA (fig. 5).
9 - 10(LAM)	Branchement source d'alimentation extérieure pour clignotant (contact pur) 230 V~ 40W (fig. 3-5). Il est possible de sélectionner les paramétrages de préclignotement du paramètre A5 et les modalités d'intermittence du paramètre 78.
11(24V~) - 13(COM)	Alimentation pour dispositifs extérieurs 6 W.

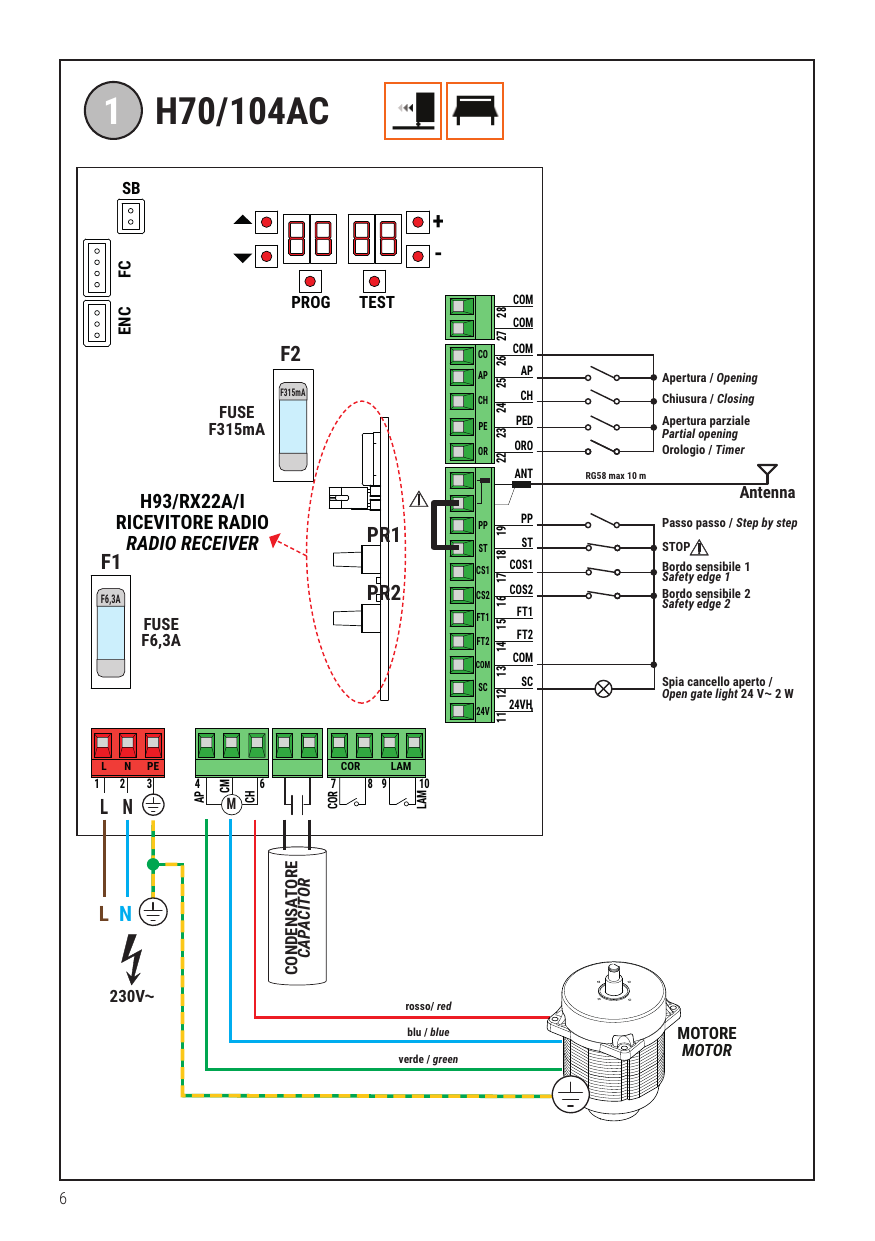

12(SC) - 13(COM)	Raccordement voyant portail ouverte 24 V 2 W (fig. 1-2). Le fonctionnement du voyant est réglé par le paramètre A8.

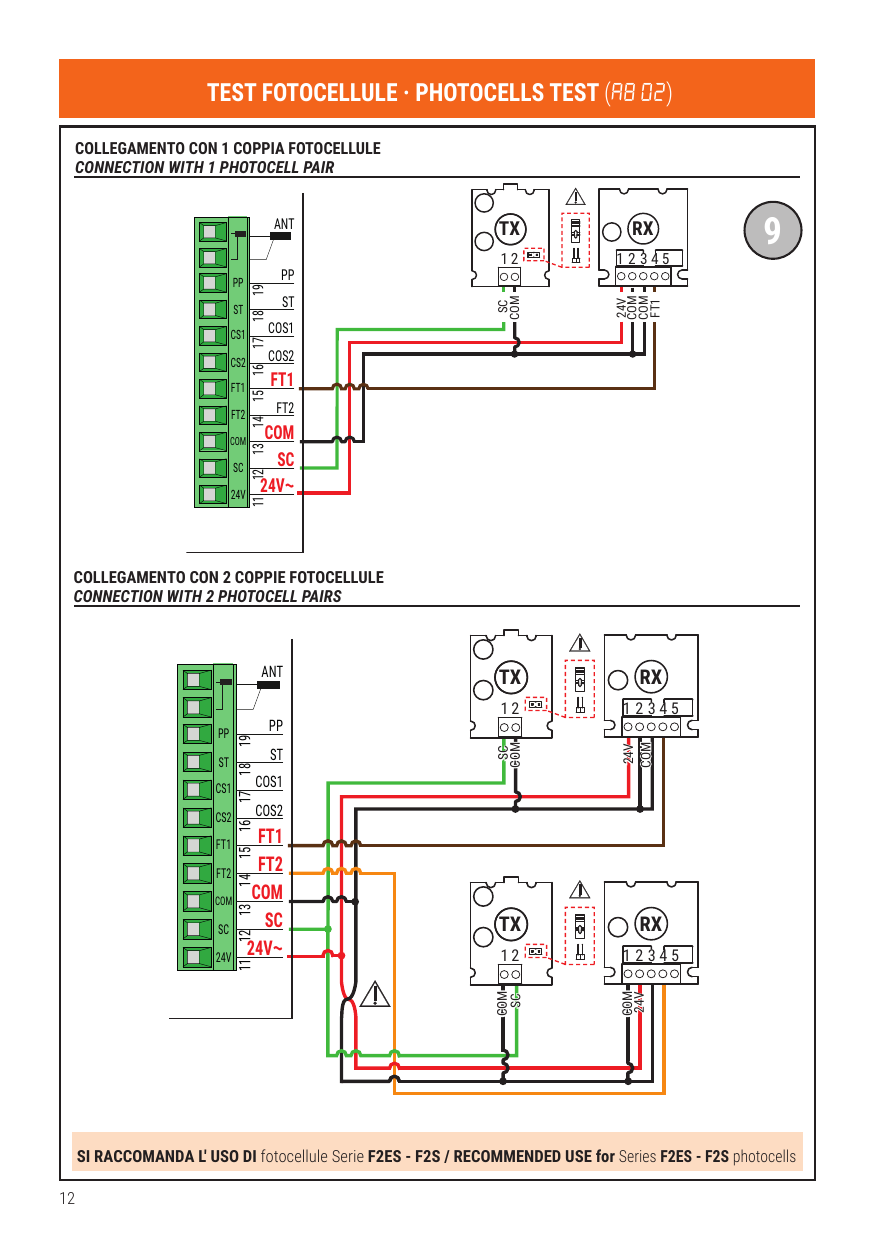

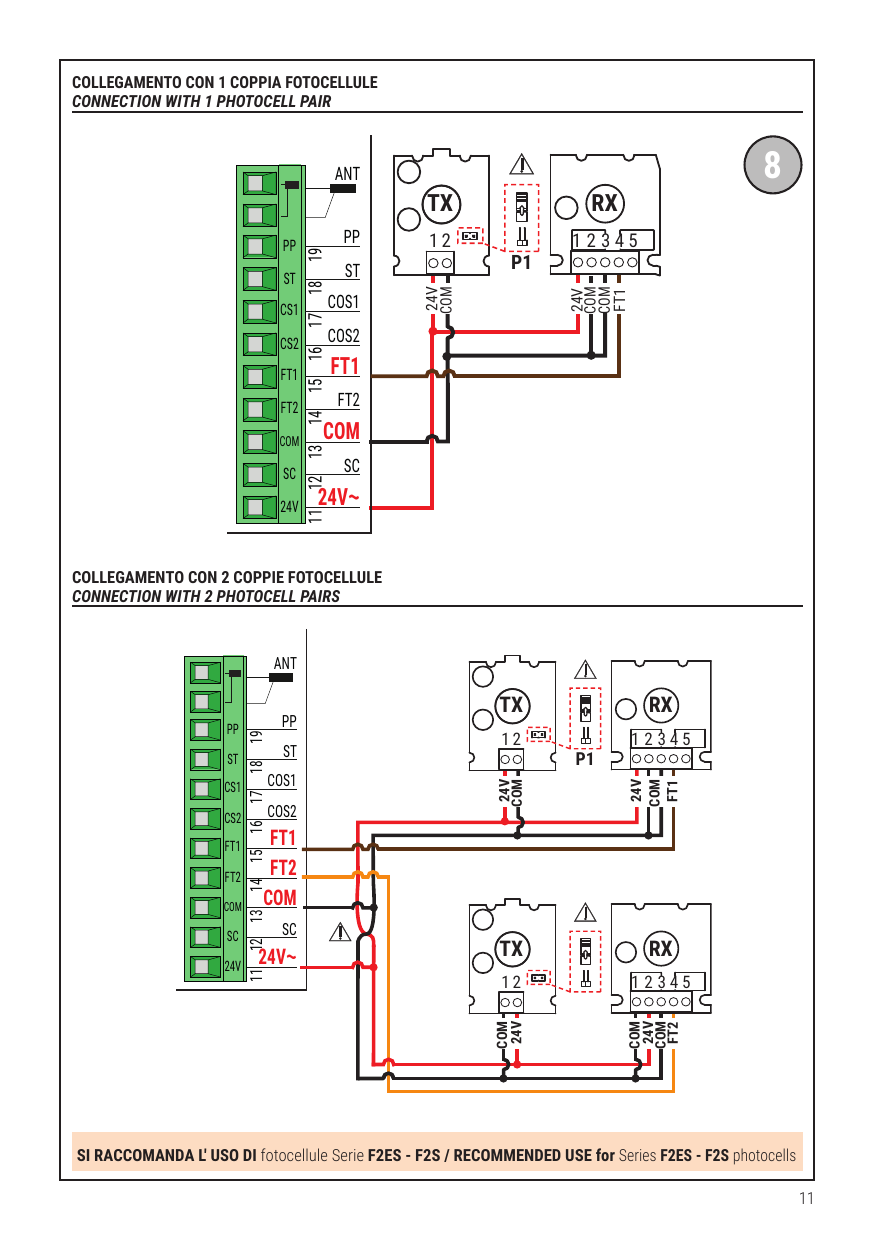

12(SC) - 13(COM)	Raccordement test photocellules (fig. 9). Il est possible de raccorder l'alimentation des émetteurs (TX) des photocellules à la borne 12(SC). Régler le paramètre A8 02 pour activer la fonction de test. La centrale à chaque commande reçue éteint et allume les photocellules pour vérifier que le changement d'état du contact a bien eu lieu.
14(FT2) - 13(COM)	Entrée (N.F.) pour raccordement photocellules FT2 (fig. 8). Les photocellules FT2 sont configurées en usine avec les paramétrages suivants : 53 03 (pendant l'ouverture, le portail s'arrête tant que la cellule est occultée. Une fois la photocellule libérée le portail continue à s'ouvrir) ; 54 02 (pendant la fermeture, l'intervention de la photocellule FT2 provoque l'inversion du mouvement) ; 55 00 (si la cellule photoélectrique FT2 est obturée, le portail ne peut pas s'ouvrir). Si les photocellules ne sont pas installées, shunter les bornes 14(FT2) - 13(COM) ou paramétrer les paramètres 53 00 et 54 00.
15(FT1) - 13(COM)	Entrée (N.F.) pour raccordement photocellules FT1 (fig. 8). Les photocellules FT1 sont configurées en usine avec les paramétrages suivants : 50 00 (la photocellule intervient uniquement en fermeture. En ouverture elle est ignorée) ; 51 02 (pendant la fermeture, l'intervention de la photocellule FT1 provoque l'inversion du mouvement) ; 52 00 (si la cellule photoélectrique FT1 est obturée, le portail ne peut pas s'ouvrir). Si les photocellules ne sont pas installées, shunter les bornes 15(FT1) - 13(COM) ou paramétrer les paramètres 50 00 et 51 00.
16(COS2) - 13(COM)	Entrée (N.F. ou 8 kOhm) pour raccordement bord sensible COS2. Le bord sensible est configuré en usine avec : 74 00 (le bord sensible COS2, contact NF, est désactivé). Si le bord sensible n'est pas installé, shunter les bornes 16(COS2) - 13(COM) ou régler le paramètre 74 00.
17(COS1) - 13(COM)	Entrée (N.F. ou 8 kOhm) pour raccordement bord sensible COS1. Le bord sensible est configuré en usine avec : 73 00 (le bord sensible COS1, contact NF, est désactivé). Si le bord sensible n'est pas installé, shunter les bornes 17(COS1) - 13(COM) ou régler le paramètre 73 00.
18(ST) - 13(COM)	Entrée commande d'arrêt (N.F.). L'ouverture du contact de sécurité provoque l'arrêt du mouvement. REMARQUE : Le contact est shunté en usine par ROGER TECHNOLOGY.
19(PP) - 13(COM)	Entrée commande pas-à-pas (N.O.). Le fonctionnement de la commande est réglé par le paramètre A4.
20 - 21(ANT)	Branchement antenne pour récepteur radio à prise. En cas d'antenne extérieure, utiliser un câble RG58 ; longueur maximale conseillée : 10 m. REMARQUE : éviter de faire des jonctions sur le câble.
22(ORO) - 26(COM)	Entrée contact temporisé horloge (N.O.). Quand la fonction horloge s'active, le portail s'ouvre et reste ouvert. Au terme du temps programmé par le dispositif externe (horloge), le portail se ferme.
23(PED) - 26(COM)	Entrée commande d'ouverture partielle (N.O.). Réglée en usine à 30% de l'ouverture totale.
24(CH) - 26(COM)	Entrée commande de fermeture (N.O.).
25(AP) - 26(COM)	Entrée commande d'ouverture (N.O.).

Connecteurs H70/104AC

Contact	Description
SB	Connecteur (NC) pour le branchement du contact de déverrouillage. Si l'on ouvre la poignée de déverrouillage du moteur, le portail s'arrête et n'accepte pas les commandes. Une fois refermée la poignée de déverrouillage, si le portail se trouve en position intermédiaire, la centrale lance la procédure de récupération de position (voir chapitre 17). REMARQUE : Le câblage est réalisé en usine par ROGER TECHNOLOGY.

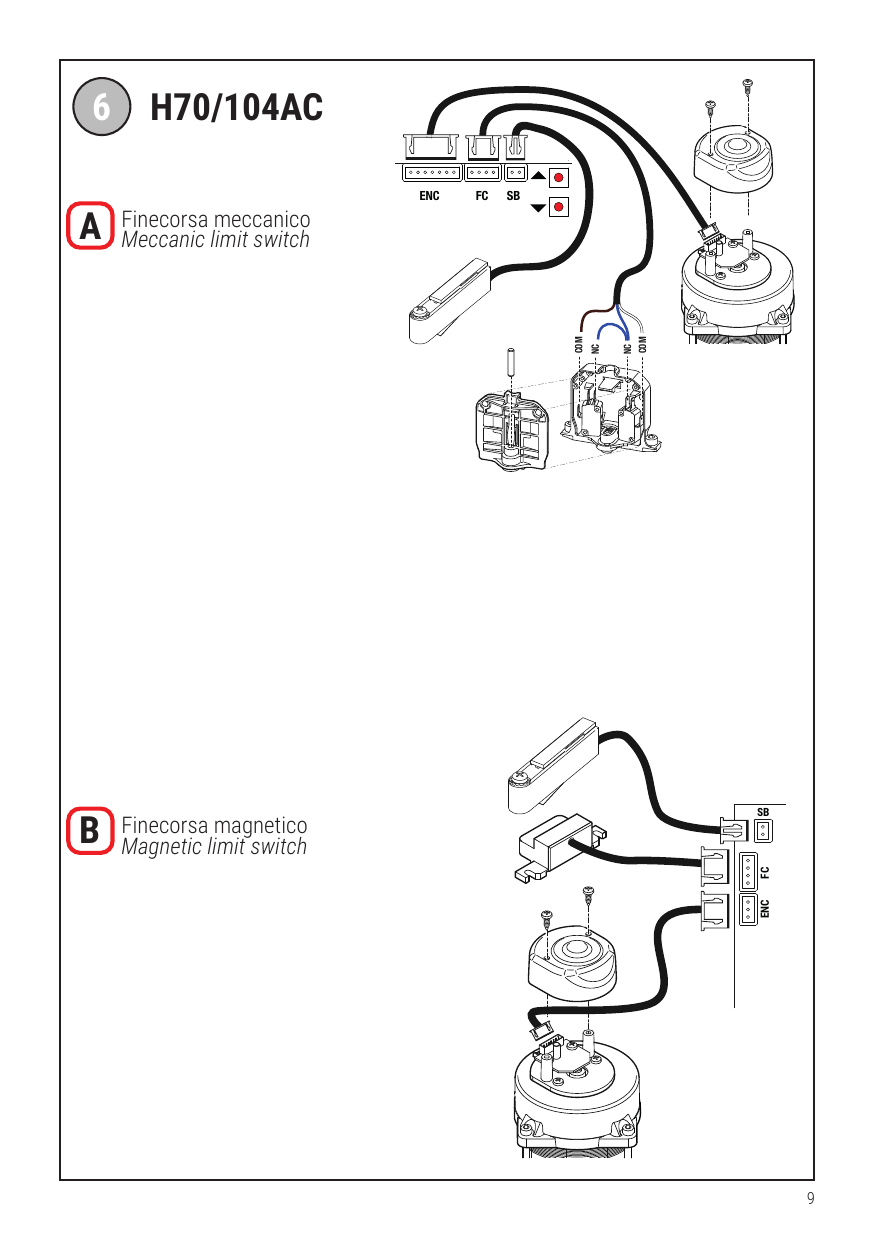

FC	Connecteur (contacts NC) pour le branchement de fin de course mécanique (fig. 6 - détail A) ou magnétique (fig. 6 - détail A). Après l'activation du fin de course, le portail s'arrête. REMARQUE : Le câblage est réalisé en usine par ROGER TECHNOLOGY.
ENC	Connecteur pour raccordement à l'encodeur installé sur le moteur. ATTENTION ! Débrancher et brancher le câble de l'encodeur uniquement en absence d'alimentation. REMARQUE : Le câblage est réalisé en usine par ROGER TECHNOLOGY.

Connecteurs H70/105AC

Contact	Description
Bornes 29-35 (FC1, FC2, COM, 24V~)	Entrées (N.F.) pour branchement fin de course d'ouverture et fermeture (fig. 7). Pour le raccordement entre fin de course et centrale, utiliser un câble 4x0,5 mm². Après l'activation du fin de course, le portail s'arrête. La borne 24 V~ s'utilise uniquement pour alimenter les fins de course magnétiques ROGER TECHNOLOGY. Le fin de course magnétique ROGER TECHNOLOGY est prédisposé avec connecteur à raccordement. Si l'on utilise la centrale H70/105AC, couper le connecteur et brancher les fils comme indiqué en fig. 7. REMARQUE : si les fins de course ne sont pas présents ou ne sont pas utilisés NE PAS shunter les contacts FC1-COM et FC2-COM, mais les désactiver par le par. 72. La fonction des fins de course dépend de la sélection du paramètre 71.
71 01	FC1 = fin de course d'ouverture ; FC2 = fin de course de fermeture
71 00	FC1 = fin de course de fermeture ; FC2 = fin de course d'ouverture

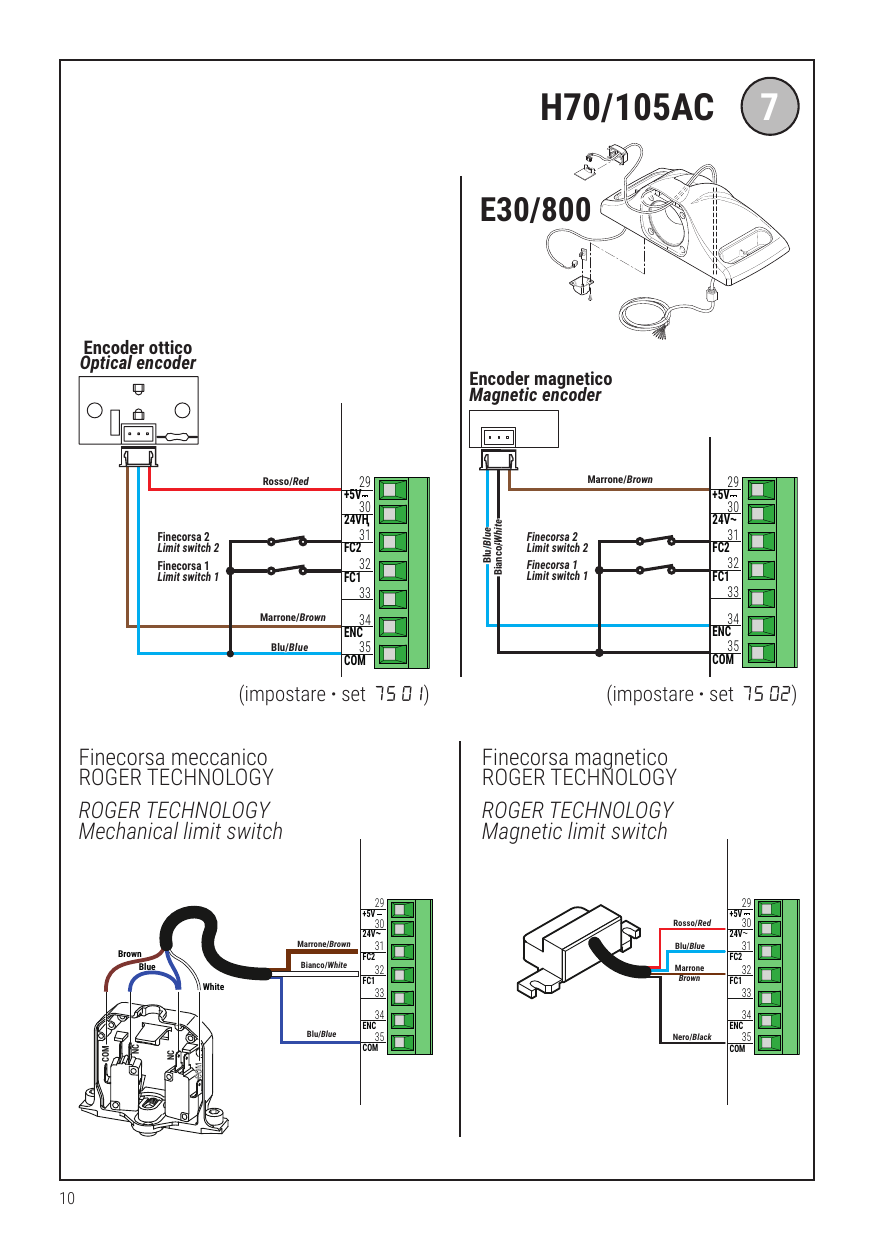

Bornes 29(+5V) - 34(ENC) - 35(COM)	Entrée pour branchement ENCODEUR ROGER TECHNOLOGY (fig. 7). L'encodeur optique est activé en usine (75 01). ATTENTION ! Débrancher et brancher le câble de l'encodeur uniquement en absence d'alimentation.
RECEIVER CARD	Connecteur pour récepteur radio à prise. La centrale a deux fonctions de commande à distance paramétrées en usine via radio : PR1 - commande de pas-à-pas (modifiable par le paramètre 76) ; PR2 - commande de ouverture partielle (modifiable par le paramètre 77).

7. Touches fonction et écran

Touche	Description
UP ▲	Paramètre suivant
DOWN ▼	Paramètre précédent
+	Augmentation de 1 de la valeur du paramètre
-	Diminution de 1 de la valeur du paramètre
PROG	Programmation de la course
TEST	Activation modalité TEST

• Appuyer sur les touches UP ▲ et/ou DOWN ▼ pour afficher le paramètre à modifier.
• Avec les touches + et - modifier la valeur du paramètre. La valeur commence à clignoter.
• Maintenir la touche + ou la touche - enfoncées pour activer le défilement rapide des valeurs, en permettant une variation plus rapide.
• Pour sauvegarder la valeur paramétrée, attendre quelques secondes ou se déplacer sur un autre paramètre avec les touches UP ▲ ou DOWN ▼. L'écran clignote rapidement pour indiquer la sauvegarde du nouveau paramètre.
• La modification de valeurs n'est possible que lorsque le moteur est à l'arrêt. La consultation des paramètres est toujours possible.

8. Allumage ou mise en service

Alimenter la centrale de commande. L'écran affiche peu après la modalité d'état commandes et sécurités. Voir chapitre 9.

9. Modalités fonctionnement écran

Modalités affichage des paramètres

Affichage : à gauche le paramètre, à droite la valeur du paramètre. Pour les descriptions détaillées des paramètres consulter le chapitre 12.

Modalité d'affichage d'état commandes et sécurités

État des commandes : Les indications des commandes (segments AP=ouvre, PP=pas-à-pas, CH=ferme, PED=ouverture partielle, ORO=horloge) sont normalement éteintes. Elles s'allument à la réception d'une commande (exemple : quand est donnée une commande de pas-à-pas le segment PP s'allume).

État des sécurités : Les indications des sécurités (segments FT1/FT2=photocellules, COS1/COS2=bord sensible, FA=fin de course d'ouverture, FC=fin de course de fermeture, ENC=Encoder, SB=système de déverrouillage uniquement pour H70/104AC) sont normalement allumées. Si elles sont éteintes, cela signifie qu'elles sont en alarme ou non raccordées. Si elles clignotent, cela signifie qu'elles sont désactivées par leur paramètre.

Modalité TEST

La modalité de TEST permet de vérifier visuellement l'activation des commandes et des sécurités. La modalité s'active avec la touche TEST lorsque l'automatisme est à l'arrêt. Si le portail est en mouvement, la touche TEST provoque un ARRÊT. Le flash clignotant et le témoin de portail ouvert s'allument pendant une seconde, à chaque activation de commande ou de sécurité.

L'écran affiche à gauche l'état des commandes UNIQUEMENT si elles sont actives, pendant 5 s (AP, CH, PP, PE, OR). Par exemple, si l'ouverture est activée, l'écran affiche AP.

L'écran affiche à droite l'état des sécurités/entrées. Le numéro de la borne de la sécurité en alarme clignote. Quand le portail est complètement ouverte ou complètement fermée, l'écran affiche FA ou FC, ceci indique que le portail se trouve sur le fin de course d'ouverture FA ou sur le fin de course de fermeture FC.

Écran	Signification
00	Aucune sécurité en alarme et aucun fin de course activé.
5b (Sb)	Poignée de déverrouillage ou verrouillage ouverte.
18	STOP.
17	Bord sensible COS1.
16	Bord sensible COS2.
15	Photocellule FT1.
14	Photocellule FT2.
FE	Les deux fins de course.
FA	Fin de course d'ouverture.
FC	Fin de course de fermeture.

REMARQUE : Si un ou plusieurs contacts sont ouverts, le portail ne s'ouvre pas et/ou ne se ferme pas, à l'exception de la signalisation des fins de course affichée sur l'écran, sans empêcher le fonctionnement normal du portail. S'il y a plusieurs sécurités en alarme, une fois résolu le problème de la première, l'alarme de la deuxième apparaît et ainsi de suite. Pour interrompre la modalité de test, appuyer de nouveau sur la touche TEST. Après 10 s d'inactivité, l'écran affiche de nouveau l'état des commandes et sécurités.

Modalité Stand By

La modalité s'active après 30 min d'inactivité. La led POWER clignote lentement. Pour réactiver la centrale appuyer sur l'une des touches UP ▲, DOWN ▼, +, -.

10. Apprentissage de la course

Pour un bon fonctionnement, exécuter l'apprentissage de la course. Avant de procéder :

1. Sélectionner la position du moteur par rapport à l'embrasure avec le paramètre 71. Le paramètre est configuré en usine à moteur installé à droite par rapport à l'embrasure, vue côté intérieur.
2. Vérifier de ne pas avoir activé la fonction homme présent (A7 00).
3. Prévoir les butées mécaniques d'arrêt tant en ouverture qu'en fermeture.
4. Porter le portail en position intermédiaire.
5. Appuyer sur la touche TEST (voir modalité TEST au chapitre 9) et vérifier l'état des commandes et des sécurités. Si les sécurités ne sont pas installées, shunter le contact ou les désactiver avec le paramètre correspondant (50, 51, 53, 54, 73 et 74).
6. Choisir la procédure d'apprentissage en fonction de l'installation.

• Procédure d'apprentissage avec encodeur activé, avec ou sans fin de course (voir paragraphe 10.1).
• Procédure d'apprentissage avec fin de course, sans encodeur (voir paragraphe 10.2).
• Procédure d'apprentissage sans fin de course et sans encodeur (voir paragraphe 10.3).

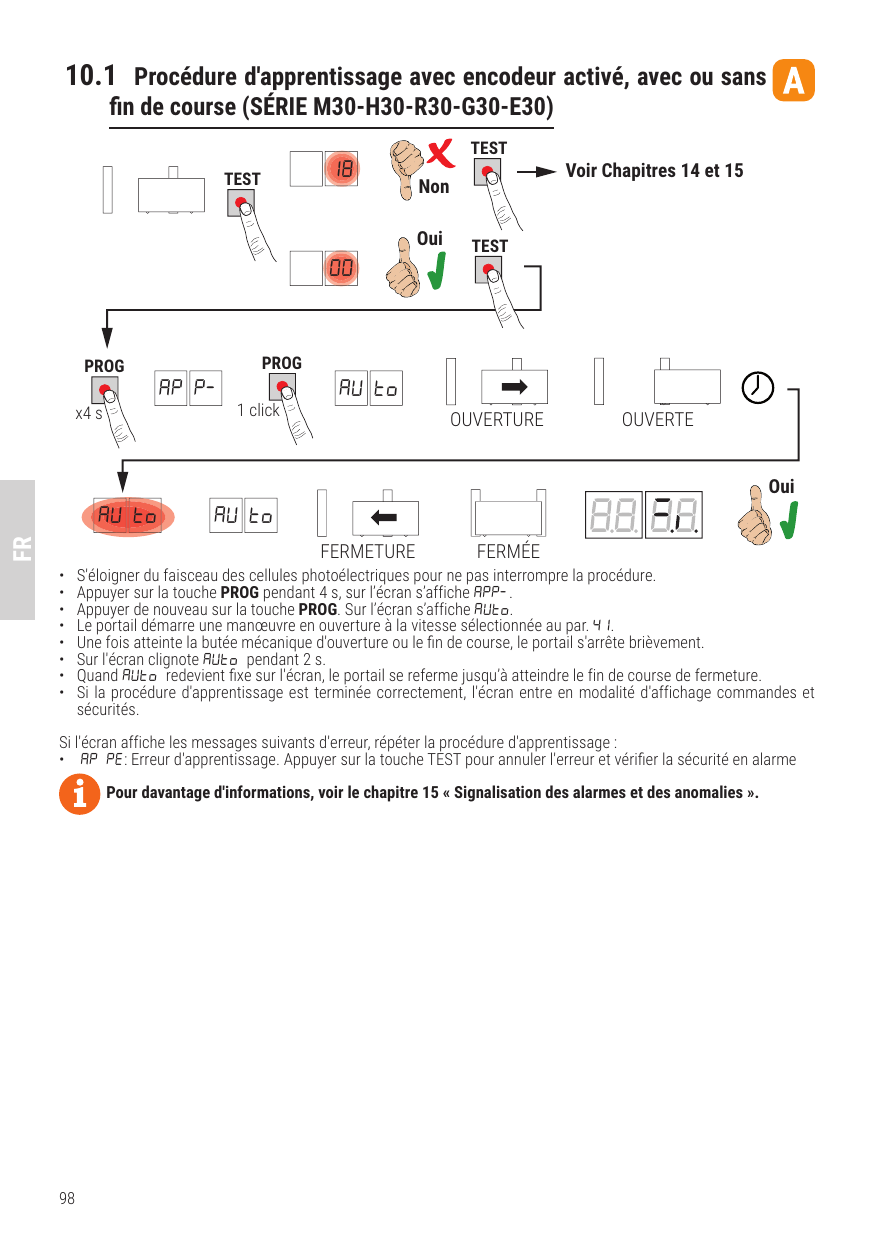

10.1 Procédure d'apprentissage avec encodeur activé, avec ou sans fin de course (SÉRIE M30-H30-R30-G30-E30)

• S'éloigner du faisceau des cellules photoélectriques pour ne pas interrompre la procédure.
• Appuyer sur la touche PROG pendant 4 s, sur l'écran s'affiche AP P-.
• Appuyer de nouveau sur la touche PROG. Sur l'écran s'affiche AUto.
• Le portail démarre une manœuvre en ouverture à la vitesse sélectionnée au par. 41.
• Une fois atteinte la butée mécanique d'ouverture ou le fin de course, le portail s'arrête brièvement.
• Sur l'écran clignote AUto pendant 2 s.
• Quand AUto redevient fixe sur l'écran, le portail se referme jusqu'à atteindre le fin de course de fermeture.
• Si la procédure d'apprentissage est terminée correctement, l'écran entre en modalité d'affichage commandes et sécurités.

Si l'écran affiche le message d'erreur, répéter la procédure d'apprentissage : AP PE : Erreur d'apprentissage. Appuyer sur la touche TEST pour annuler l'erreur et vérifier la sécurité en alarme.

Pour davantage d'informations, voir le chapitre 15 « Signalisation des alarmes et des anomalies ».

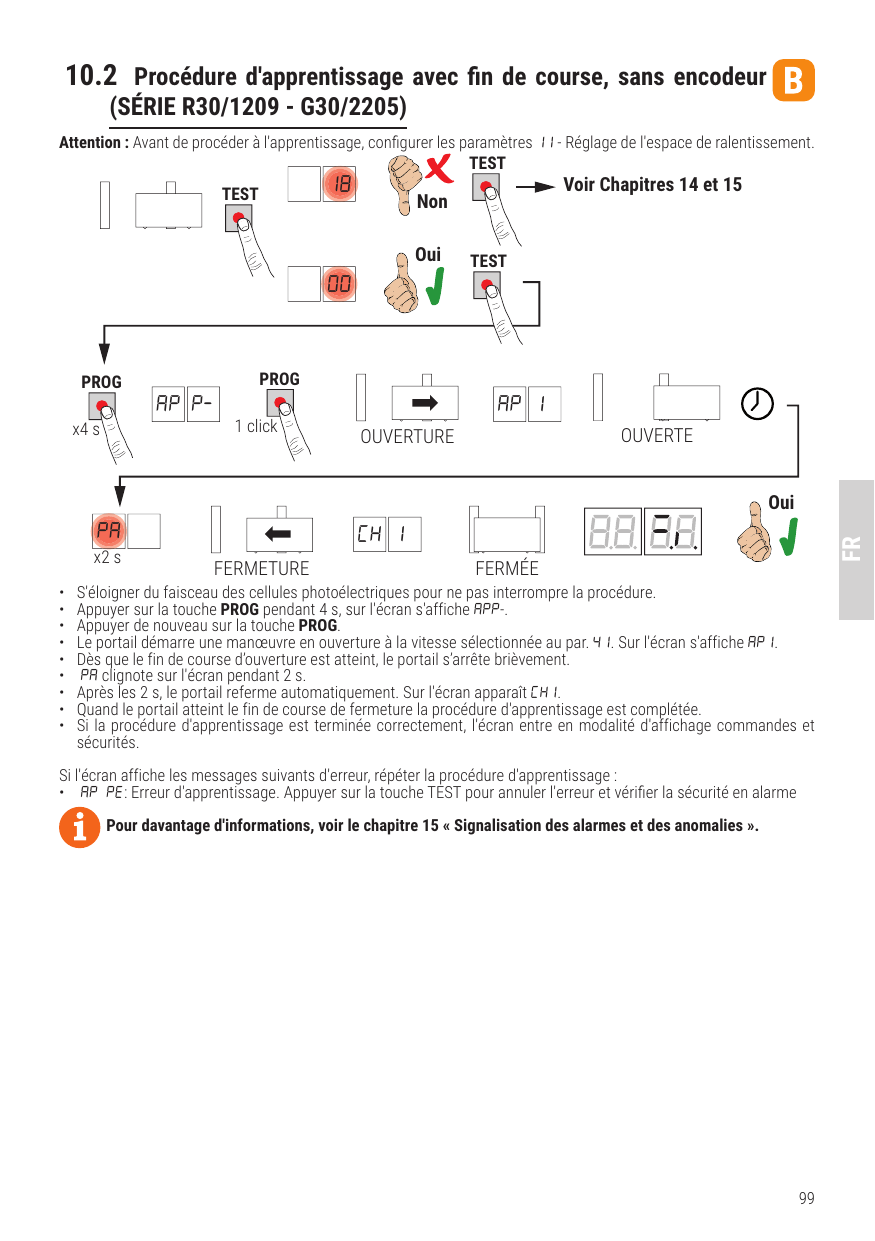

10.2 Procédure d'apprentissage avec fin de course, sans encodeur (SÉRIE R30/1209 - G30/2205)

Attention : Avant de procéder à l'apprentissage, configurer les paramètres 11 - Réglage de l'espace de ralentissement.

• S'éloigner du faisceau des cellules photoélectriques pour ne pas interrompre la procédure.
• Appuyer sur la touche PROG pendant 4 s, sur l'écran s'affiche AP P-.
• Appuyer de nouveau sur la touche PROG.
• Le portail démarre une manœuvre en ouverture à la vitesse sélectionnée au par. 41. Sur l'écran s'affiche AP 1.
• Dès que le fin de course d'ouverture est atteint, le portail s'arrête brièvement.
• PA clignote sur l'écran pendant 2 s.
• Après les 2 s, le portail referme automatiquement. Sur l'écran apparaît CH 1.
• Quand le portail atteint le fin de course de fermeture la procédure d'apprentissage est complétée.
• Si la procédure d'apprentissage est terminée correctement, l'écran entre en modalité d'affichage commandes et sécurités.

Si l'écran affiche le message d'erreur, répéter la procédure : AP PE : Erreur d'apprentissage. Appuyer sur la touche TEST pour annuler l'erreur et vérifier la sécurité en alarme.

Pour davantage d'informations, voir le chapitre 15 « Signalisation des alarmes et des anomalies ».

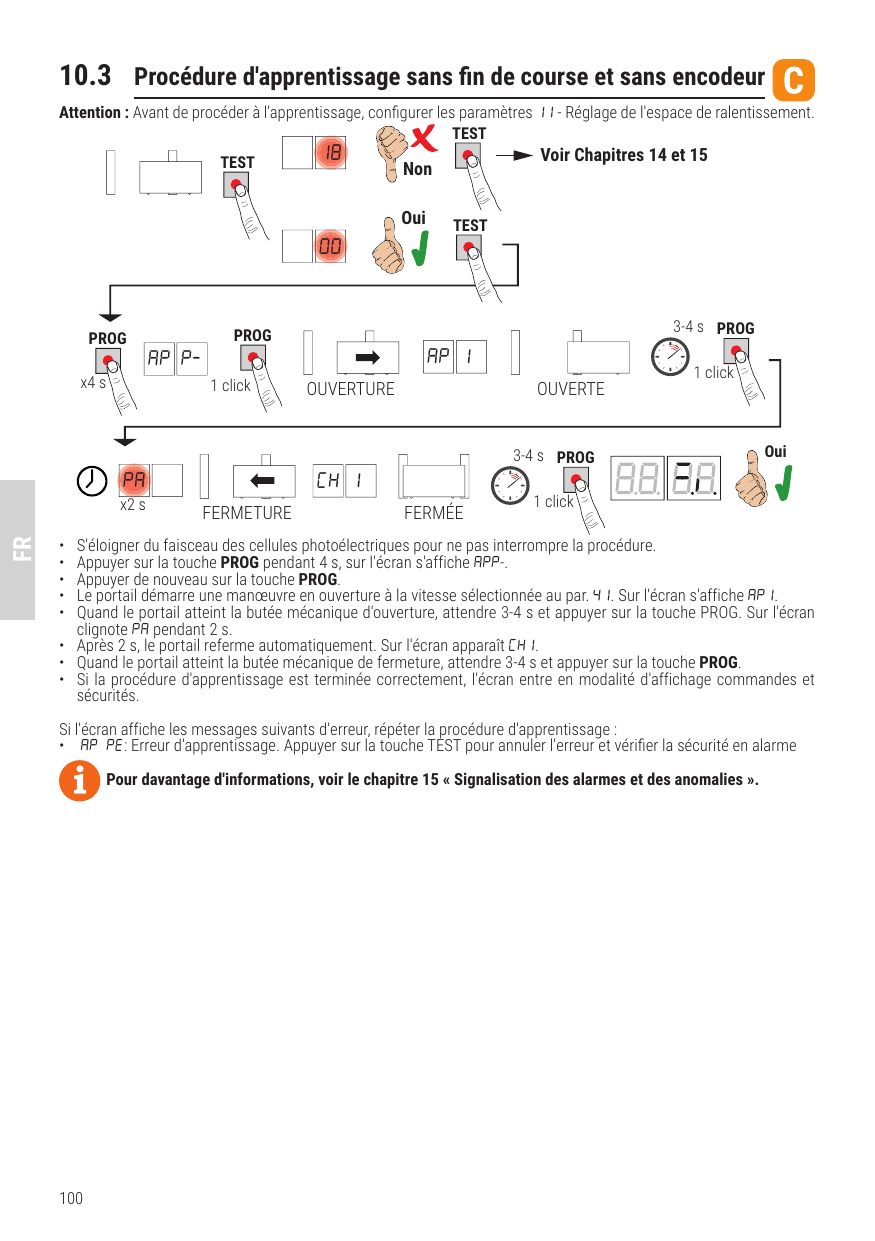

10.3 Procédure d'apprentissage sans fin de course et sans encodeur

Attention : Avant de procéder à l'apprentissage, configurer les paramètres 11 - Réglage de l'espace de ralentissement.

• S'éloigner du faisceau des cellules photoélectriques pour ne pas interrompre la procédure.
• Appuyer sur la touche PROG pendant 4 s, sur l'écran s'affiche AP P-.
• Appuyer de nouveau sur la touche PROG.
• Le portail démarre une manœuvre en ouverture à la vitesse sélectionnée au par. 41. Sur l'écran s'affiche AP 1.
• Quand le portail atteint la butée mécanique d'ouverture, attendre 3-4 s et appuyer sur la touche PROG. Sur l'écran clignote PA pendant 2 s.
• Après 2 s, le portail referme automatiquement. Sur l'écran apparaît CH 1.
• Quand le portail atteint la butée mécanique de fermeture, attendre 3-4 s et appuyer sur la touche PROG.
• Si la procédure d'apprentissage est terminée correctement, l'écran entre en modalité d'affichage commandes et sécurités.

Si l'écran affiche le message d'erreur, répéter la procédure : AP PE : Erreur d'apprentissage. Appuyer sur la touche TEST pour annuler l'erreur et vérifier la sécurité en alarme.

Pour davantage d'informations, voir le chapitre 15 « Signalisation des alarmes et des anomalies ».

11. Indice des paramètres

Param.	Valeur standard	Description
A2	00	Refermeture automatique après le temps de pause (à partir de le portail complètement ouverte)
A3	00	Refermeture automatique après interruption d'alimentation de secteur (black-out)
A4	00	Sélection fonctionnement commande pas-à-pas (PP)
A5	00	Préclignotement
A6	00	Fonction copropriété sur la commande d'ouverture partielle (PED)
A7	00	Activation fonction homme présent
A8	00	Voyant portail ouverte / fonction test photocellules
11	15	Réglage de l'espace de ralentissement (%)
13	10	Réglage contrôle position portail complètement ouvert/fermé
15	30	Réglage de l'ouverture partielle (%)
16	00	Sélection temps supplémentaire après l'inversion du sens de marche, en absence d'encodeur
21	30	Réglage du temps de fermeture automatique
22	20	Réglage du temps de manœuvre du MOTEUR
24	00	Activation double temps de manœuvre
27	02	Réglage temps d'inversion après intervention du bord sensible ou de la détection obstacles (anti-écrasement)
28	00	Réglage du temps d'anticipation sur l'activation de l'électroserrure
29	00	Réglage du temps d'activation de l'électroserrure
30	01	Activation filtre anti-dérangement alimentation du groupe électrogène
31	05	Réglage du couple moteur durant la manœuvre
32	06	Réglage du couple moteur durant la phase de ralentissement
33	08	Réglage du couple maximal d'aide au démarrage
34	03	Réglage accélération au démarrage en ouverture et fermeture (soft-start)
35	08	Réglage couple après intervention du bord sensible ou du relevage d'obstacles
36	03	Réglage du temps de couple maximum d'aide au démarrage
37	00	Réglage de l'espace de rapprochement à la butée en ouverture/fermeture
38	00	Activation du coup de déblocage (coup de bélier)
41	01	Réglage du ralentissement en ouverture/fermeture
42	60	Réglage sensibilité de l'intervention du relevage obstacles durant la manœuvre
43	10	Réglage sensibilité de l'intervention du relevage obstacles durant le ralentissement
49	00	Paramétrage nombre d'essais de refermeture automatique après intervention du bord sensible ou de la détection obstacle (anti-écrasement)
50	00	Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT1)
51	02	Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT1)
52	01	Modalités de fonctionnement de la photocellule (FT1) avec portail fermée
53	00	Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT2)
54	00	Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT2)
55	01	Modalités de fonctionnement de la photocellule (FT2) avec portail fermée
56	00	Activation commande de fermeture 6 s après l'intervention de la photocellule (FT1-FT2)
60	01	Activation du freinage sur la butée mécanique/fin de course en ouverture et fermeture
61	01	Activation du freinage après l'intervention des cellules photoélectriques
62	01	Activation du freinage après une commande d'arrêt
63	01	Activation du freinage après l'inversion ouverture --> fermeture / fermeture --> ouverture
64	05	Réglage du temps de freinage
65	08	Activation de la force de freinage
71	01	Sélection de la position d'installation du moteur par rapport à l'embrasure, vue côté intérieur
72	01	Activation fin de course
73	00	Configuration bord sensible COS1
74	00	Configuration bord sensible COS2
75	01	Configuration encodeur
76	00	Configuration 1er canal radio (PR1)
77	01	Configuration 2° canal radio (PR2)
78	00	Configuration intermittence clignotant
79	02	Sélection modalité de fonctionnement lumière de courtoisie
80	00	Configuration contact horloge
90	00	Restauration valeurs standard d'usine
n0–n6	—	Numéro d'identification (version HW, année/semaine de production, numéro de série, version FW)
o0–o1	—	Affichage compteur manœuvres
h0–h1	—	Affichage compteur heures manœuvre
d0–d1	—	Affichage compteur jours d'allumage de la centrale
P1–P4	00	Mot de passe
CP	00	Changement mot de passe

12. Menu paramètres

A2 — Refermeture automatique après le temps de pause (à partir de le portail complètement ouverte)

00	Désactivée.
01-15	De 1 à 15 nombre d'essais de refermeture après l'intervention de la photocellule. Quand le nombre d'essais paramétré est expiré, le portail reste ouverte.
99	Le portail essaie de se fermer de façon illimitée.

A3 — Refermeture automatique après interruption d'alimentation de secteur (black-out)

00	Désactivée. Au retour de l'alimentation de secteur, le portail NE se ferme PAS.
01	Activée. Si le portail N'EST PAS complètement ouverte, au retour de l'alimentation de secteur, elle se ferme après un préclignotement de 5 s (indépendamment de la valeur paramétrée au paramètre A5). La refermeture est effectuée en modalité "récupération position" (voir chapitre 17).

A4 — Sélection fonctionnement commande pas-à-pas (PP)

00	Ouvre-stop-ferme-stop-ouvre-stop-ferme...
01	Copropriété : le portail s'ouvre et se referme après le temps paramétré de fermeture automatique. Le temps de fermeture automatique se renouvelle si une nouvelle commande pas-à-pas arrive. Pendant l'ouverture la commande pas-à-pas est ignorée. Si la refermeture automatique est désactivée (A2 00), la fonction copropriété active en automatique un essai de refermeture A2 01.
02	Copropriété : le portail s'ouvre et se referme après le temps paramétré de fermeture automatique. Le temps de fermeture automatique NE se renouvelle PAS si une nouvelle commande pas-à-pas arrive. Pendant l'ouverture la commande pas-à-pas est ignorée. Si la refermeture automatique est désactivée (A2 00), la fonction copropriété active en automatique un essai de refermeture A2 01.
03	Ouvre-ferme-ouvre-ferme.
04	Ouvre-ferme-stop-ouvre.

A5 — Préclignotement

00	Désactivée. Le clignotant s'active pendant la manœuvre d'ouverture et fermeture.
01-10	De 1 à 10 s de préclignotement avant chaque manœuvre.
99	5 s de préclignotement avant la manœuvre de fermeture.

A6 — Fonction copropriété sur la commande d'ouverture partielle (PED)

00	Désactivée. Le portail s'ouvre partiellement en modalité pas-à-pas : Ouvre-stop-ferme-stop-ouvre...
01	Habilité. Pendant l'ouverture la commande d'ouverture partielle est ignorée.

A7 — Activation fonction homme présent

00	Désactivée.
01	Habilité. Le portail fonctionne en tenant enfoncées les commandes d'ouverture (AP) ou de fermeture (CH). Au relâchement de la commande, le portail s'arrête.

A8 — Voyant portail ouverte / fonction test photocellules

00	Le voyant est éteint avec portail fermée. Allumé fixe pendant les manœuvres et quand le portail est ouverte.
01	Le voyant clignote lentement pendant la manœuvre d'ouverture. Il s'allume fixe quand le portail est complètement ouverte. Il clignote rapidement pendant la manœuvre de fermeture. Si le portail est arrêtée en position intermédiaire, le voyant s'éteint deux fois toutes les 15 s.
02	Paramétrer à 02 si la sortie SC est utilisée comme test photocellules. Voir fig. 9.

11 — Réglage de l'espace de ralentissement

REMARQUE : en absence d'encodeur, répéter la procédure d'apprentissage de la course à chaque variation du paramètre.

01-30

de 1% à 30% de la course totale.

13 — Réglage contrôle position portail complètement ouvert/fermé

La valeur sélectionnée doit garantir l'ouverture et la fermeture correcte du portail lorsqu'il atteint la butée mécanique. Attention ! Des valeurs trop basses causent l'inversion du mouvement sur la butée d'ouverture/fermeture. REMARQUE : paramètre visible uniquement avec encodeur activé (75 01 ou 75 02) et si les fins de course ne sont pas installés (72 00 ou 72 02).

01-40

Nombre de tours moteur.

15 — Réglage de l'ouverture partielle (%)

REMARQUE : le paramètre est réglé en usine à 30% de la course totale.

15-99

de 1% à 99% de la course totale.

16 — Sélection temps supplémentaire après l'inversion du sens de marche, en absence d'encodeur

REMARQUE : paramètre visible uniquement si l'encodeur est désactivé 75 00. Durant l'ouverture ou la fermeture, suite à l'intervention des cellules photoélectriques ou d'une commande d'inversion, le portail inverse le mouvement pendant le temps de manœuvre exécuté plus un temps supplémentaire qui permette de compléter la manœuvre.

00	3 secondes.
01	6 secondes. Réglage conseillé dans les installations avec moteurs oléohydrauliques.

21 — Réglage du temps de fermeture automatique

Le comptage commence lorsque le portail est ouverte et dure pendant le temps paramétré. Le temps expiré, le portail se ferme automatiquement. L'intervention des photocellules renouvelle le temps.

00-90	de 00 à 90 s de pause.
92-99	de 2 à 9 min de pause.

22 — Réglage du temps de manœuvre

REMARQUE : paramètre visible uniquement si l'encodeur est désactivé 75 00. Attention ! La modification de ce paramètre influe sur le réglage du ralentissement (paramètre 11).

00-99

de 00 à 99 s de manœuvre.

24 — Activation double temps de manœuvre

Il est conseillé d'activer le paramètre pour les installations avec temps de travail particulièrement longs. REMARQUE : paramètre visible uniquement si l'encodeur est désactivé 75 00.

00	Désactivé.
01	Activée.

27 — Réglage temps d'inversion après intervention du bord sensible ou de la détection obstacles (anti-écrasement)

Réglage du temps de la manœuvre d'inversion après l'intervention du bord sensible ou du système de détection obstacles.

00-60

de 0 à 60 s.

28 — Réglage du temps d'anticipation activation de l'électroserrure

Règle le temps d'activation de l'électroserrure avant chaque manœuvre. REMARQUE : paramètre visible uniquement si l'encodeur est activé 79 99.

00-02

de 0 à 2 s.

29 — Activation électroserrure

Règle la durée d'activation de l'électroserrure. REMARQUE : paramètre visible uniquement si l'encodeur est activé 79 99.

00	Désactivée.
01-06	Activé de 1 à 6 s. Le paramètre doit être configuré à une valeur supérieure au paramètre 38 (si activé).

30 — Activation filtre anti-dérangement alimentation

00	Désactivée.
01	Habilité. Le paramètre active un filtrage numérique supplémentaire pour améliorer le fonctionnement de la centrale, en cas de troubles d'alimentation, optimisant le contrôle du mouvement.

31 — Réglage du couple moteur durant la manœuvre d'ouverture/fermeture

Ce paramètre doit toujours être égal ou inférieur à la valeur réglée au paramètre 33.

01-08

1 = couple moteur minimum ... 8 = couple moteur maximum.

32 — Réglage du couple moteur durant la phase de ralentissement

01-08

1 = couple moteur minimum ... 8 = couple moteur maximum.

33 — Réglage du couple maximal d'aide au démarrage

01-08

1 = couple moteur minimum ... 8 = couple moteur maximum.

34 — Réglage de l'accélération au démarrage en ouverture et fermeture (soft-start)

00	Désactivée.
01-02	Activée. Le portail accélère lentement et progressivement au démarrage.
03-04	Activée. Le portail accélère encore plus lentement et progressivement au démarrage. REMARQUE : valeurs disponibles uniquement si est activé l'encodeur (75 01 / 75 02). Il est conseillé de ne pas régler à la valeur 04 si le portail est lourd.

35 — Réglage du couple moteur après l'intervention du bord sensible ou de l'encodeur

00	Désactivée. Le couple appliqué est le couple réglé au paramètre 31.
01-08	1 = couple moteur minimum ... 8 = couple moteur maximum.

36 — Activation du couple maximal d'aide au démarrage

Si l'on active ce paramètre, le couple maximum d'aide s'active à chaque démarrage du moteur pendant un temps réglable qui permet au portail de démarrer.

00-20

De 0 à 20 s.

37 — Réglage de l'espace de rapprochement à la butée d'ouverture et fermeture

00

Désactivée.

01-05

01 = vantail de 0,5 m ; 02 = vantail de 1 m ; 03 = vantail de 1,5 m ; 04 = vantail de 2 m ; 05 = vantail ≥2,5 m. Si l'on active la fonction, le couple en ouverture diminue dans la dernière section de la course, réduisant les vibrations du portail quand il arrive en butée. En fermeture et en présence d'électroserrure, le couple augmente dans la dernière section de la course pour garantir l'accrochage effectif. En absence d'électroserrure, dans la dernière section de la course, le couple diminue, réduisant les vibrations du portail. REMARQUE : paramètre visible uniquement si l'encodeur est activé 75 01.

38 — Activation du coup de déblocage de la serrure électrique (coup de bélier)

00	Désactivée.
01-04	Habilité. La centrale active (de 1 à 4 s max) une poussée en fermeture pour permettre à la serrure électrique de se décrocher à chaque manœuvre d'ouverture. Si l'on active le coup de déblocage, on active automatiquement 28 01 (anticipation électroserrure = 1 s) et 29 03 (durée électroserrure = 3 s).

41 — Réglage du ralentissement en ouverture et fermeture

00	Désactivée.
01	Ralentissement moyen. REMARQUE : valeur maximale configurable pour les moteurs à 6 pôles.
02	Ralentissement maximal. ATTENTION : NE PAS UTILISER avec les moteurs à 6 pôles.

42 — Réglage sensibilité de l'intervention du relevage obstacles durant la manœuvre

Quand un obstacle est relevé durant la manœuvre d'ouverture ou de fermeture, le portail inverse immédiatement le sens. REMARQUE : configurer une valeur inférieure à 60 pour moteurs à 6 pôles.

43 — Réglage sensibilité de l'intervention du relevage obstacles durant le ralentissement

Quand un obstacle est relevé durant la manœuvre d'ouverture ou de fermeture, le portail inverse immédiatement le sens. REMARQUE : configurer une valeur inférieure à 60 pour moteurs à 6 pôles.

01-99

de 1% à 99%. 01 = sensibilité minimale ... 99 = sensibilité maximale.

49 — Paramétrage nombre d'essais de refermeture automatique après intervention du bord sensible ou de la détection obstacle (anti-écrasement)

00	Aucun essai de refermeture automatique.
01-03	De 1 à 3 essais de refermeture automatique. Il est conseillé de paramétrer une valeur inférieure ou égale au paramètre A2. La refermeture automatique est effectuée uniquement si le portail est complètement ouverte.

50 — Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT1)

00	DÉSACTIVÉE. La photocellule n'est pas active ou la photocellule n'est pas installée.
01	ARRÊT. Le portail s'arrête et reste à l'arrêt jusqu'à la commande suivante.
02	INVERSION IMMÉDIATE. Si la photocellule s'active pendant la manœuvre d'ouverture, le portail s'inverse immédiatement.
03	STOP TEMPORAIRE. Le portail s'arrête tant que la cellule est occultée. Une fois la photocellule libérée le portail continue à s'ouvrir.
04	INVERSION RETARDÉE. Avec la photocellule occultée le portail s'arrête. Une fois la photocellule libérée le portail se ferme.

51 — Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT1)

00	DÉSACTIVÉE. La photocellule n'est pas active ou la photocellule n'est pas installée.
01	ARRÊT. Le portail s'arrête et reste à l'arrêt jusqu'à la commande suivante.
02	INVERSION IMMÉDIATE. Si la photocellule s'active pendant la manœuvre de fermeture, le portail s'inverse immédiatement.
03	STOP TEMPORAIRE. Le portail s'arrête tant que la photocellule est occultée. Une fois la photocellule libérée le portail continue à se fermer.
04	INVERSION RETARDÉE. Avec la photocellule occultée le portail s'arrête. Une fois la photocellule libérée le portail s'ouvre.

52 — Modalités de fonctionnement de la photocellule (FT1) avec portail fermée

00	Si la photocellule est occultée le portail ne peut pas s'ouvrir.
01	Le portail s'ouvre à la réception d'une commande d'ouverture même si la photocellule est occultée.
02	La photocellule occultée envoie la commande d'ouverture de le portail.

53 — Paramétrage modalité de fonctionnement de la photocellule en ouverture (FT2)

00	DÉSACTIVÉE. La photocellule n'est pas active ou la photocellule n'est pas installée.
01	ARRÊT. Le portail s'arrête et reste à l'arrêt jusqu'à la commande suivante.
02	INVERSION IMMÉDIATE. Si la photocellule s'active pendant la manœuvre d'ouverture, le portail s'inverse immédiatement.
03	STOP TEMPORAIRE. Le portail s'arrête tant que la cellule est occultée. Une fois la photocellule libérée le portail continue à s'ouvrir.
04	INVERSION RETARDÉE. Avec la photocellule occultée le portail s'arrête. Une fois la photocellule libérée le portail se ferme.

54 — Paramétrage modalités de fonctionnement de la photocellule en fermeture (FT2)

00	DÉSACTIVÉE. La photocellule n'est pas active ou la photocellule n'est pas installée.
01	ARRÊT. Le portail s'arrête et reste à l'arrêt jusqu'à la commande suivante.
02	INVERSION IMMÉDIATE. Si la photocellule s'active pendant la manœuvre de fermeture, le portail s'inverse immédiatement.
03	STOP TEMPORAIRE. Le portail s'arrête tant que la photocellule est occultée. Une fois la photocellule libérée le portail continue à se fermer.
04	INVERSION RETARDÉE. Avec la photocellule occultée le portail s'arrête. Une fois la photocellule libérée le portail s'ouvre.

55 — Modalités de fonctionnement de la photocellule (FT2) avec portail fermée

00	Si la photocellule est occultée le portail ne peut pas s'ouvrir.
01	Le portail s'ouvre à la réception d'une commande d'ouverture même si la photocellule est occultée.
02	La photocellule occultée envoie la commande d'ouverture de le portail.

56 — Activation commande de fermeture 6 s après l'intervention de la photocellule (FT1-FT2)

00	Désactivée.
01	Activée. Le franchissement des photocellules FT1 active, après 6 secondes, une commande de fermeture.
02	Activée. Le franchissement des photocellules FT2 active, après 6 secondes, une commande de fermeture.

60 — Activation du freinage sur la butée mécanique/fin de course en ouverture et fermeture

00	Désactivée.
01	Activée.

61 — Activation du freinage après l'intervention des cellules photoélectriques

00	Désactivée.
01	Activée. Le portail freine quand interviennent les cellules photoélectriques.

62 — Activation du freinage après une commande d'arrêt

00	Désactivée.
01	Activée. Le portail freine quand il reçoit une commande d'arrêt.

63 — Activation du freinage après l'inversion ouverture --> fermeture / fermeture --> ouverture

00	Désactivée.
01	Activée. Le portail freine avant d'inverser la manœuvre quand il reçoit une commande de fermeture alors qu'il s'ouvrait, ou une commande d'ouverture tandis qu'il se fermait.

64 — Réglage du temps de freinage

ATTENTION : il est conseillé de configurer des valeurs basses pour s'assurer de l'arrêt du portail.

01-20

De 1 à 20 dixièmes de seconde.

65 — Réglage de la force de freinage

ATTENTION : vérifier soigneusement que la valeur choisie est adaptée au modèle de moteur utilisé.

04-08

04 = force minimale ... 08 = force maximale.

71 — Sélection de la position d'installation du moteur par rapport à l'embrasure, vue côté intérieur

00	Moteur installé à gauche.
01	Moteur installé à droite.

72 — Activation fin de course

REMARQUE : si le paramètre est modifié, couper l'alimentation réseau 230 V~, attendre que l'écran s'éteigne et rétablir la tension. Répéter la procédure d'apprentissage.

00	Aucun fin de course installé.
01	Fins de course d'ouverture et fermeture installés.
02	Fins de course d'ouverture installés.

73 — Configuration bord sensible COS1

00	Bord sensible NON INSTALLÉ.
01	Contact N.F. (Normalement fermé). Le portail s'inverse uniquement en ouverture.
02	Contact avec résistance de 8k2. Le portail s'inverse uniquement en ouverture.
03	Contact N.F. (Normalement fermé). Le portail s'inverse toujours.
04	Contact avec résistance de 8k2. Le portail s'inverse toujours.

74 — Configuration bord sensible COS2

00	Bord sensible NON INSTALLÉ.
01	Contact N.F. (Normalement fermé). Le portail s'inverse uniquement en fermeture.
02	Contact avec résistance de 8k2. Le portail s'inverse uniquement en fermeture.
03	Contact N.F. (Normalement fermé). Le portail s'inverse toujours.
04	Contact avec résistance de 8k2. Le portail s'inverse toujours.

75 — Configuration encodeur

REMARQUE : en absence d'encodeur, le contrôle est exécuté en fonction du temps de travail. Si le paramètre est modifié, couper l'alimentation réseau 230 V~, attendre que l'écran s'éteigne et rétablir la tension. Répéter la procédure d'apprentissage.

00	Aucun encodeur installé.
01	Encodeurs optiques installés (8 impulsions/tour).
02	Encodeurs magnétiques installés (1 impulsion/tour). Uniquement la série E30 utilise des encodeurs magnétiques.

76 — Configuration 1er canal radio (PR1) / 77 — Configuration 2° canal radio (PR2)

00	PAS.
01	OUVERTURE PARTIELLE.
02	OUVERTURE.
03	FERMETURE.
04	ARRÊT.
05	Lumière de courtoisie. La sortie COR est gérée par la radiocommande. La lumière reste allumée tant que la radiocommande est active. Le paramètre 79 est ignoré.
06	Lumière de courtoisie ON-OFF. La sortie COR est gérée par la radiocommande. La radiocommande allume-éteint la lumière de courtoisie. Le paramètre 79 est ignoré.
07	CLIGNOTANT. La sortie CLIGNOTANTE est gérée par la radiocommande. La lumière reste allumée tant que la radiocommande est active. Le paramètre 78 est ignoré.
08	CLIGNOTANT ON-OFF. La sortie CLIGNOTANTE est gérée par la radiocommande. La radiocommande allume-éteint la lumière de courtoisie. Le paramètre 78 est ignoré.

78 — Configuration intermittence clignotant

00	L'intermittence est réglée électroniquement par le clignotant.
01	Intermittence lente.
02	Intermittence lente en ouverture, rapide en fermeture.

79 — Sélection modalité de fonctionnement lumière de courtoisie

00	Désactivée.
01	IMPULSIVE. La lumière s'allume brièvement au début de chaque manœuvre.
02	ACTIVE. La lumière est active pendant toute la durée de la manœuvre.
03-90	De 3 à 90 s. La lumière reste active après la fin de la manœuvre, pendant la durée paramétrée.
92-98	de 2 à 8 minutes. La lumière reste active après la fin de la manœuvre, pendant la durée paramétrée.
99	ÉLECTROSERRURE. Habilite la sortie COR à l'utilisation avec électroserrure (fig. 5).

80 — Configuration contact horloge

Quand la fonction horloge s'active, le portail s'ouvre et reste ouverte. Au terme du temps programmé par le dispositif externe (horloge), le portail se ferme.

00	Quand la fonction horloge s'active, le portail s'ouvre et reste ouvert. Toute commande donnée est ignorée.
01	Quand la fonction horloge s'active, le portail s'ouvre et reste ouvert. Toute commande donnée est acceptée. Quand le portail redevient entièrement ouvert, la fonction horloge est réactivée.

90 — Restauration valeurs standard d'usine

REMARQUE : Cette procédure est possible uniquement si un mot de passe N'EST PAS paramétré pour protéger les données.

• Appuyez sur les touches + (plus) et - (moins) et maintenez-les enfoncées pour mettre l'appareil sous tension.
• Après 4 s, l'écran clignote rES-.
• Les valeurs standard d'usine ont été restaurées.

Remarque : il est possible de réinitialiser les paramètres d'une deuxième manière : à l'allumage de la centrale, avant que la version du firmware n'apparaisse sur l'écran, maintenir enfoncées les touches ▲ (flèche vers le haut) et ▼ (flèche vers le bas) pendant 4 s.

Numéro d'identification (n0–n6)

Le numéro d'identification est composé des valeurs des paramètres de n0 à n6. REMARQUE : les valeurs indiquées sont purement indicatives. n0 = Version HW ; n1 = Année de production ; n2 = Semaine de production ; n3-n5 = Numéro de série ; n6 = Version FW.

Affichage compteur manœuvres (o0–o1)

Le numéro est composé des valeurs des paramètres de o0 à o1 multiplié par 100. Exemple : 01 23 x100 = 12 300 manœuvres.

Affichage compteur heures manœuvre (h0–h1)

Le numéro est composé des valeurs des paramètres de h0 à h1. Exemple : 01 23 = 123 heures.

Affichage compteur jours d'allumage de la centrale (d0–d1)

Le numéro est composé des valeurs des paramètres de d0 à d1. Exemple : 01 23 = 123 jours.

Mot de passe (P1–P4)

La saisie du mot de passe empêche l'accès aux réglages au personnel non autorisé. Avec le mot de passe actif (CP=01), il est possible d'afficher les paramètres, mais il N'EST PAS possible de modifier les valeurs. Le mot de passe est unique, c'est-à-dire un seul mot de passe peut gérer l'automatisme. ATTENTION : En cas de perte du mot de passe, contacter le service assistance.

Procédure d'activation mot de passe :

• Saisir les valeurs souhaitées dans les paramètres P1, P2, P3 et P4.
• Avec les touches UP ▲ et/ou DOWN ▼ afficher le paramètre CP.
• Appuyer pendant 4 s sur les touches + et -.
• Quand l'écran clignote, le mot de passe a été mémorisé.
• Éteindre et rallumer la centrale. Vérifier l'activation du mot de passe (CP=01).

Procédure de déblocage temporaire :

• Saisir le mot de passe.
• Vérifier que CP=00.

Procédure d'élimination mot de passe :

• Saisir le mot de passe (CP=00).
• Mémoriser les valeurs de P1, P2, P3, P4 = 00.
• Avec les touches UP ▲ et/ou DOWN ▼ afficher le paramètre CP.
• Appuyer pendant 4 s sur les touches + et -.
• Quand l'écran clignote, le mot de passe a été supprimé (les valeurs P1 00, P2 00, P3 00 et P4 00 correspondent à "mot de passe absent").
• Éteindre et rallumer la centrale.

CP — Changement mot de passe

00	Protection désactivée.
01	Protection activée.

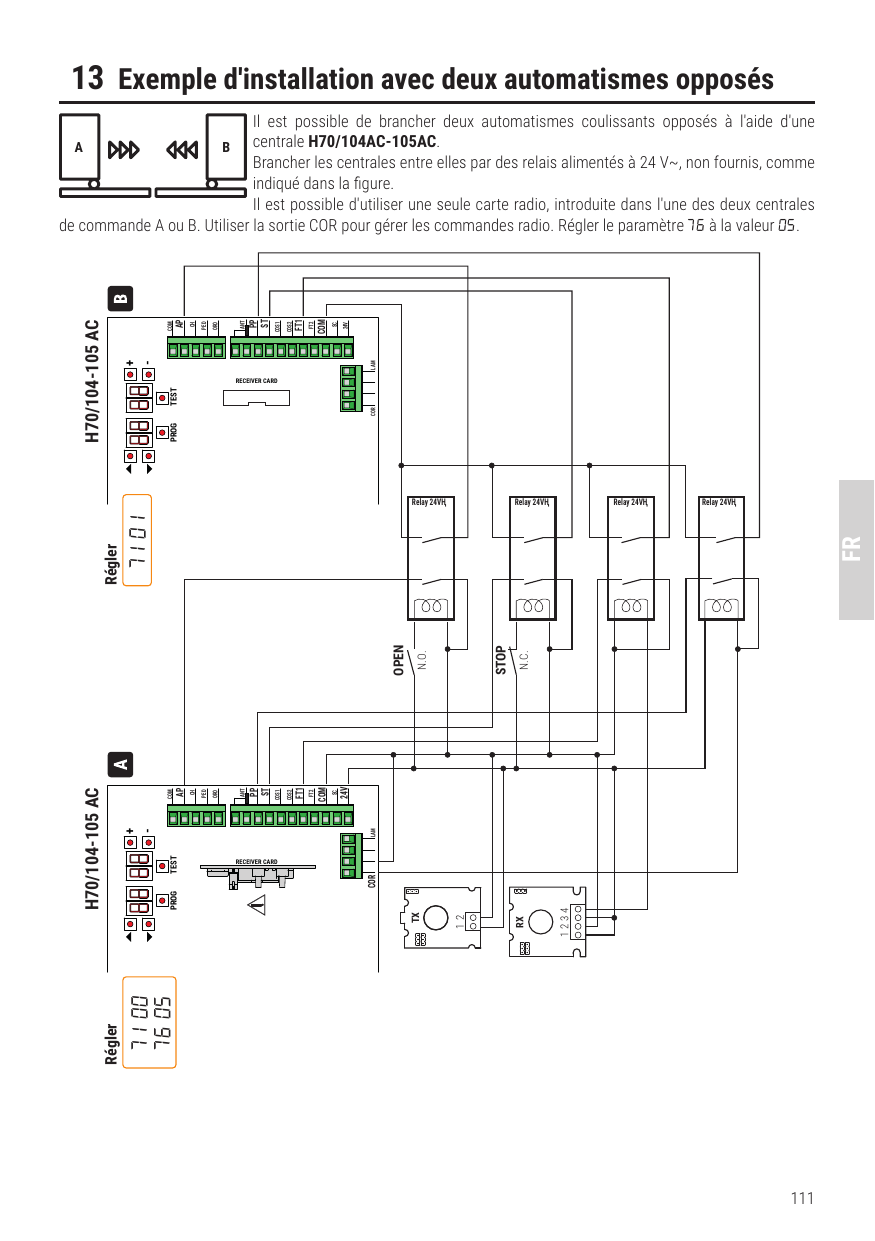

13. Exemple d'installation avec deux automatismes opposés

Il est possible de brancher deux automatismes coulissants opposés à l'aide d'une centrale H70/104AC-105AC. Brancher les centrales entre elles par des relais alimentés à 24 V~, non fournis, comme indiqué dans la figure. Il est possible d'utiliser une seule carte radio, introduite dans l'une des deux centrales de commande A ou B. Utiliser la sortie COR pour gérer les commandes radio. Régler le paramètre 76 à la valeur 05.

14. Signalisation des entrées de sécurité et des commandes (modalités TEST)

En l'absence de commandes activées, appuyer sur la touche TEST et vérifier ce qui suit :

Écran	Cause probable	Intervention de logiciel	Intervention traditionnelle
5b (Sb)	La poignée de déverrouillage est ouverte.	-	Fermer la poignée de déverrouillage et tourner la clé en position de fermeture. Vérifier le raccordement au contact de déverrouillage.
18	Contact STOP de sécurité ouvert.	-	Installer un bouton de STOP (N.F.) ou shunter le contact ST avec le contact COM.
17	Bord sensible COS1 non raccordé ou mauvais raccordement.	S'il n'est pas utilisé ou si on veut l'exclure, régler le paramètre 73 00.	S'il n'est pas utilisé ou si on veut l'exclure, shunter le contact COS1 avec le contact COM.
16	Bord sensible COS2 non raccordé ou mauvais raccordement.	S'il n'est pas utilisé ou si on veut l'exclure, régler le paramètre 74 00.	S'il n'est pas utilisé ou si on veut l'exclure, shunter le contact COS2 avec le contact COM.
15	Photocellule FT1 non raccordée ou mauvais raccordement.	S'il n'est pas utilisé ou si on veut l'exclure, régler le paramètre 50 00 et 51 00.	S'il n'est pas utilisé ou si on veut l'exclure, shunter le contact FT1 avec le contact COM. Vérifier la connexion et les références au schéma correspondant de raccordement (figure 8).
14	Photocellule FT2 non raccordée ou mauvais raccordement.	S'il n'est pas utilisé ou si on veut l'exclure, régler le paramètre 53 00 et 54 00.	S'il n'est pas utilisé ou si on veut l'exclure, shunter le contact FT2 avec le contact COM. Vérifier la connexion et les références au schéma correspondant de raccordement (figure 8).
FE	Les deux fins de course ont le contact ouvert ou ne sont pas raccordés.	-	Vérifier le raccordement des fins de course.
FA	Le portail se trouve sur le fin de course d'ouverture. / Le fin de course d'ouverture n'est pas présent ou n'est pas raccordé.	Si l'indication du fin de course est incorrecte, vérifier le réglage du paramètre 71.	Vérifier le raccordement des fins de course.
FC	Le portail se trouve sur le fin de course de fermeture. / Le fin de course de fermeture n'est pas présent ou n'est pas raccordé.	Si l'indication du fin de course est incorrecte, vérifier le réglage du paramètre 71.	Vérifier le raccordement des fins de course.
PP 00	En absence de commande volontaire, le contact (N.O.) pourrait être défectueux ou le raccordement à un bouton pourrait être incorrect.	-	Vérifier les contacts PP - COM et les raccordements au bouton.
CH 00	(idem)	-	Vérifier les contacts CH - COM et les raccordements au bouton.
AP 00	(idem)	-	Vérifier les contacts AP - COM et les raccordements au bouton.
PE 00	(idem)	-	Vérifier les contacts PED - COM et les raccordements au bouton.
Or 00	En absence de commande volontaire, le contact (N.O.) pourrait être défectueux ou le raccordement au timer pourrait être incorrect.	-	Vérifier les contacts ORO - COM. Le contact ne doit pas être shunté s'il n'est pas utilisé.

REMARQUE : Pour sortir de la Modalité TEST appuyer la touche TEST. Il est conseillé de procéder à la résolution des signalisations de l'état des sécurités et des entrées toujours en modalité "intervention de logiciel".

15. Signalisations alarmes et anomalies

Défauts	Signalisation alarme	Cause probable	Action corrective
Le portail ne s'ouvre pas ou ne se ferme pas.	LED POWER éteinte	Absence de l'alimentation.	Vérifier le câble d'alimentation.
	LED POWER éteinte	Fusible grillé.	Remplacer le fusible. Il est recommandé d'extraire le fusible uniquement en l'absence de tension de secteur.
	Exemple : 15 EE / 21 EE	Erreur dans les paramètres de configuration.	Paramétrer correctement la valeur de configuration et la sauvegarder.
	24 AC — Flash clignotant	Fusible F2 débranché ou endommagé. Les accessoires ne sont pas alimentés.	Repositionner correctement le fusible F2 ou le remplacer.
La procédure d'apprentissage n'est pas terminée.	AP PE	Activation involontaire de la touche TEST.	Répéter la procédure d'apprentissage.
	AP PE	Les sécurités sont en alarme.	Appuyer sur la touche TEST et vérifier la/les sécurités en alarme et les branchements respectifs des sécurités.
La radiocommande a peu de portée et ne fonctionne pas avec l'automatisme en mouvement.	-	L'émission radio est empêchée par les structures métalliques et les murs en béton armé.	Installer l'antenne à l'extérieur.
	-	Batteries déchargées.	Remplacer les batteries des émetteurs.
Le flash clignotant ne fonctionne pas.	-	Ampoule / LED grillées ou fils clignotant débranchés.	Vérifier le circuit à LED et/ou les fils.
Le voyant portail ouverte ne marche pas.	-	Ampoule grillée ou fils débranchés.	Vérifier l'ampoule et/ou les fils.
Le portail n'effectue pas la manœuvre souhaitée.	-	Fils du moteur inversés.	Inverser deux fils sur la borne X-Y-Z ou Z-Y-X.

REMARQUE : Appuyer sur la touche TEST pour supprimer momentanément la signalisation d'alarme. À la réception d'une commande, si le problème n'a pas été résolu, sur l'écran réapparaît la signalisation d'alarme.

16. Déblocage mécanique (uniquement pour H70/104AC)

À défaut de tension, il est possible de débloquer le portail, comme indiqué dans le manuel d'utilisation et d'entretien de l'automatisme H30, M30, G30, E30 ou R30.

Lors de la remise sous tension et de la réception de la première commande, la centrale de commande lance une manœuvre d'ouverture en modalité de récupération de position (voir chapitre 17). L'activation de l'un des deux fins de course permet la récupération immédiate de la position.

17. Modalités de récupération position

Suite à une interruption de tension, après avoir débloqué le moteur ou après la détection d'un obstacle trois fois de suite dans la même position (avec encodeurs activés), la centrale de commande lance à la première commande une manœuvre en modalité de récupération de position. Si l'encodeur est installé le portail commence une manœuvre à faible vitesse ; sinon la manœuvre s'effectue à vitesse normale. Le clignotant s'active avec une séquence différente du fonctionnement normal (3 s allumé, 1,5 s éteint).

Dans cette phase, la centrale récupère les données de l'installation.

18. Test

Vérifier si les indications du « AVERTISSEMENTS GÉNÉRAUX » sont respectées.

• Fournir l'alimentation.
• Vérifier le bon fonctionnement de toutes les commandes raccordées.
• Vérifier la course et les ralentissements.
• Vérifier la bonne intervention des sécurités.
• Couper l'alimentation de réseau puis la rétablir. Vérifier la bonne exécution de la phase de récupération de position.
• Vérifier le réglage des fins de course (si installés).
• Vérifier le bon fonctionnement du système de déverrouillage (uniquement pour H70/104AC).

Déclaration de conformité CE

Le soussigné M. Dino Florian, représentant légal de Roger Technology - Via Botticelli 8, 31021 Mogliano V.to (TV) DÉCLARE que la centrale de commande H70/104AC - H70/105AC est conforme aux dispositions établies par les directives communautaires suivantes :

• 2014/35/UE Directive LVD
• 2014/30/UE Directive CEM
• 2014/53/UE Directive RED
• 2011/65/UE Directive RoHS

et qu'ont été appliquées toutes les normes et/ou spécifications indiquées ci-après :

• EN 61000-6-3:2007 + A1:2011 + A1/AC:2012
• EN IEC 61000-6-2:2019
• EN 60335-1:2012 + AC:2014 + A1:2019 + A11:2014 + A13:2017 + A14:2019
• EN 60335-2-103:2015
• ETSI EN 301 489-1 V2.2.3
• ETSI EN 301 489-3 V2.1.1

Lieu : Mogliano V.to — Date : 26/03/2021
