Notice RIB L1 CRX

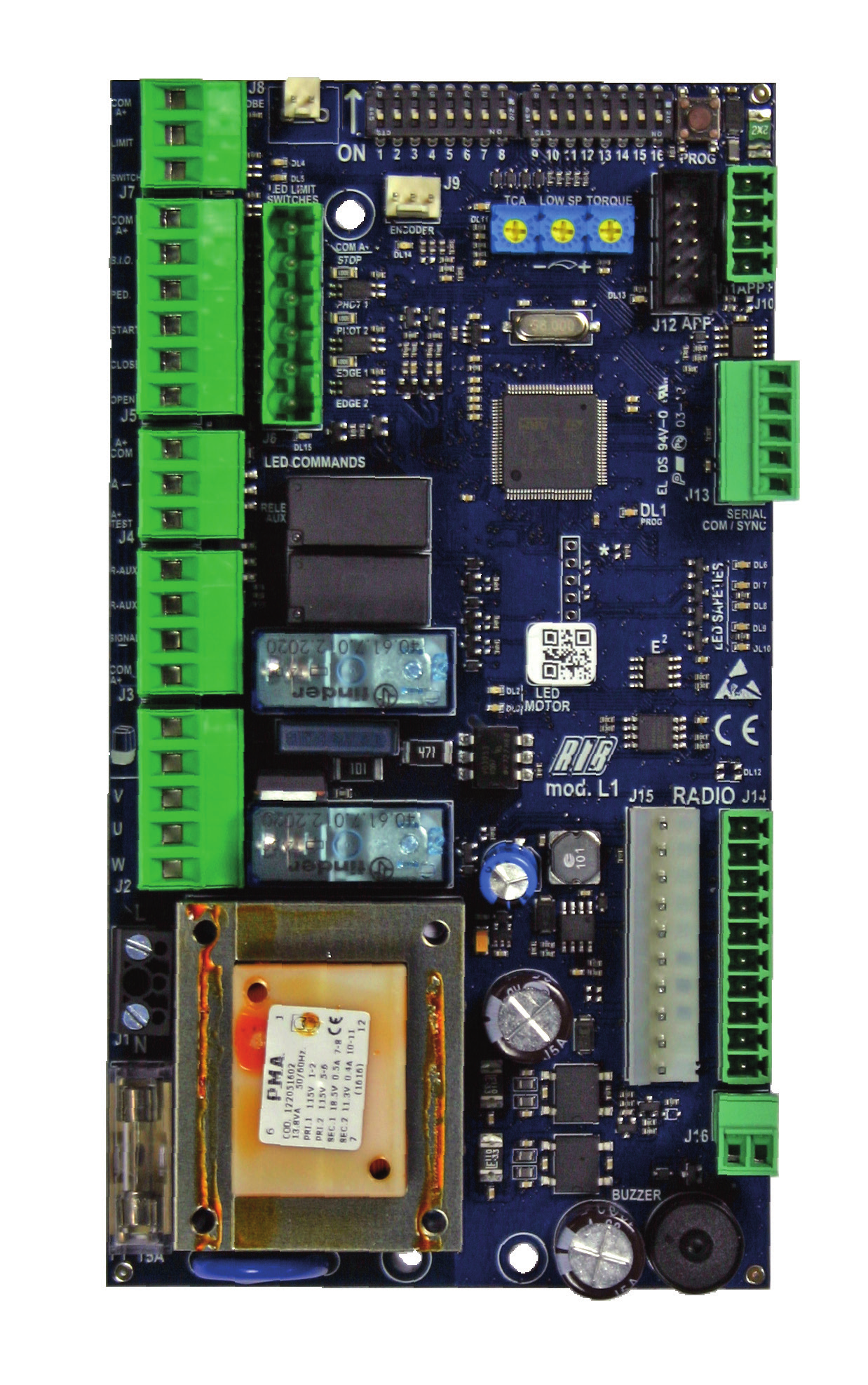

Carte de commande RIB L1 / L1-CRX

Centrale de commande pour la motorisation de portails. Modèles disponibles :

Code	Modèle	Alimentation	Description
ABL1000	L1-CRX	230V 50Hz, 220V 60Hz	Avec récepteur radio
AC08082	L1	230V 50Hz, 220V 60Hz	Seule carte
ABL1001	L1-CRX	120V 60Hz	Avec récepteur radio
AC08083	L1	120V 60Hz	Seule carte

Gestion possible via iOS, Android, watchOS 4 — connexion Bluetooth, Wi-Fi, radio, RJ45 et horloge.

Instructions de sécurité importantes pour l'installation

DEEE — Informations pour les utilisateurs

Le symbole du caisson barré indique que le produit en fin de vie doit être collecté séparément des autres déchets. L'utilisateur devra le remettre à un centre de collecte séparée ou au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m².

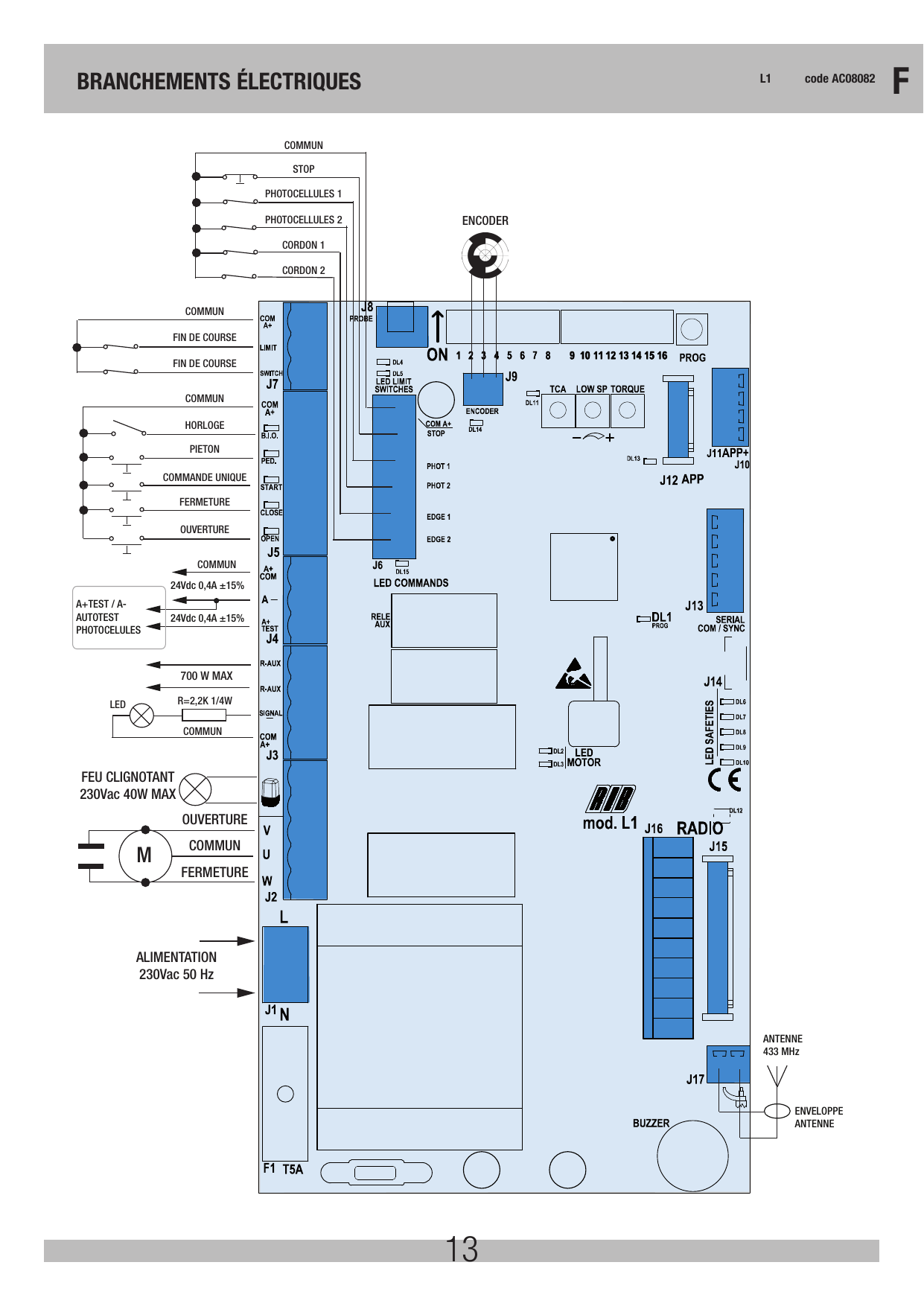

A — Branchements électriques

Borne	Désignation	Fonction
J1	L1 - N	Alimentation 230 Vca 50/60 Hz (120 V 60 Hz sur demande)
J2	Clignotant	Clignotant (max 40 W)
J2	U	Connexion commun du moteur
J2	V-W	Connexion inverseurs et condensateur du moteur
J3	R-AUX	Contact de relais auxiliaire (NO) Max 700 W
J3	SIGNAL	Voyant portail ouvert (24 Vdc 3 W max)
J3	COM A+	Commun des contacts / Positif 24 Vdc
J4	A+ COM	Positif alimentation des accessoires à 24 Vcc
J4	A-	Négatif alimentation des accessoires à 24 Vcc
J4	A+ TEST	Positif pour alimentation autotest photocellules à 24 Vcc
J5	COM A+	Commun des contacts / Positif 24 Vdc
J5	B.I.O.	Contact horloge (NO)
J5	PED.	Contact commande ouverture pour piétons (NO)
J5	START	Contact à une seule impulsion (NO)
J5	CLOSE	Contact de fermeture (NO)
J5	OPEN	Contact d'ouverture (NO)
J6	COM A+	Commun des contacts / Positif 24 Vdc
J6	STOP	Contact de stop (NF)
J6	PHOT 1	Contact photocellules 1 (NF)
J6	PHOT 2	Contact photocellules 2 (NF)
J6	EDGE 1	Contact barre palpeuse 1 (NF)
J6	EDGE 2	Contact barre palpeuse 2 (NF)
J7	COM A+	Commun des contacts / Positif 24 Vdc
J7	LIMIT SWITCH	Contact fin de course qui arrête le moteur
J8	PROBE	Connecteur pour connexion sonde chauffante (code ACG4665)
J9	ENCODER	Connecteur pour connexion encodeur (seulement pour K PLUS)
J10	RS485	Terminaison RS485 de J11

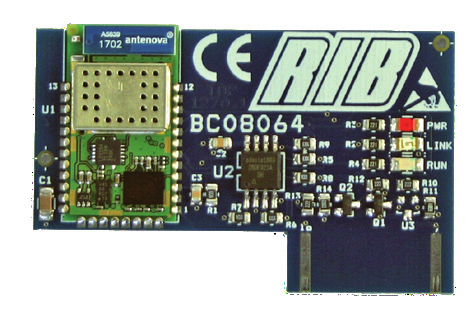

J11	APP+	Connecteur de carte APP+
J12	APP	Connecteur de carte APP
J13	SERIAL COM / SYNC	Connecteur pour la connexion série
J14	—	—

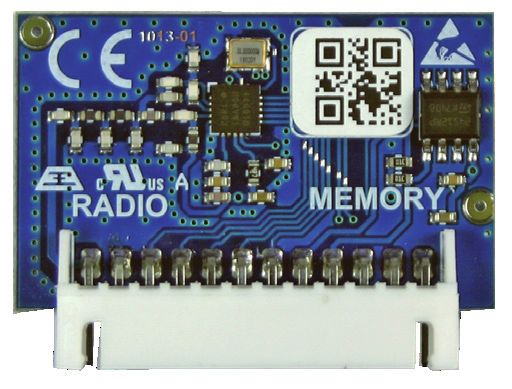

J15	RADIO	Connecteur pour module radio ACG8069
J16	RADIO	Connecteur pour radio récepteur extérieur 24 Vcc
J17	—	Antenne radio 433 MHz
PROG.	—	Bouton-poussoir pour la programmation
TCA	Trimmer	Réglage du temps d'attente avant fermeture automatique (par défaut désactivé, LED DL11 éteint)
LOW SP	Trimmer	Réglage de la vitesse lente en approche avec DIP 9 ON
TORQUE	Trimmer	Réglage de la force
F1	T5A	Fusible de protection moteur

B — Réglages

DIP	Fonction
DIP 1 (ON)	Contrôle d'entretien
DIP 2 (ON)	Programmation de la durée (point C)
DIP 2-1	Programmation des laps de temps d'ouverture pour piétons (DIP 2 ON suivi de DIP 1 ON) (point D)
DIP 1-2	Mémorisation/annulation codes radio commande ouverture totale (DIP 1 ON suivi de DIP 2 ON) (point E)
DIP 1-3	Mémorisation/annulation codes radio commande ouverture piétonnière (DIP 1 ON suivi de DIP 3 ON) (point F)
DIP 1-2-3	Mémorisation/annulation des codes radio pour commande relais auxiliaire R-AUX (point G)

Microinterrupteurs de gestion

• DIP 4 — Photocellules toujours actives (OFF) / actives uniquement en fermeture (ON)
• DIP 5 — Pré-clignotement (ON) / clignotement normal (OFF)
• DIP 6 — Commande impulsion simple START et RADIO : pas à pas (ON) / automatique (OFF)
• DIP 7 — Autotest photocellules (ON activé)
• DIP 8 — Encoder (ON activé) pour opérateurs PLUS — avec encodeur
• DIP 9 — Ralentissement (ON activé)
• DIP 10 — Freinage progressif (ON activé). Note : pour les moteurs FAST (sauf SUPER 3600 FAST) le frein est toujours actif
• DIP 11 — Démarrage progressif (ON activé)
• DIP 12 — Système radio SUN/MOON (ON) / SUN-PRO (OFF)
• DIP 13 — Gestion des contacteurs (ON activé). Remarque : même s'ils sont activés, les DIP 8-9-10-11 sont exclus de leur fonctionnement

DIP 14	DIP 15	DIP 16	Moteur type
OFF	OFF	OFF	K800 - K800 PLUS
ON	OFF	ON	K800 FAST
ON	OFF	OFF	K1400 - K1400 PLUS
OFF	ON	OFF	K2200 - K2200 PLUS
ON	ON	OFF	SUPER 2200
OFF	OFF	ON	SUPER 2200 FAST

Trimmer TORQUE — Régulateur électronique de la force

La régulation de la force est effectuée en faisant tourner le trimmer TORQUE qui sert à varier la tension de sortie aux extrémités du moteur (en tournant dans le sens horaire, on donne plus de force au moteur). Cette force s'inclut automatiquement après 3 secondes du début de chaque manœuvre, pour donner le maximum de poussée au moteur au démarrage.

Note : si ce trimmer est réglé après avoir exécuté la procédure de programmation, il est possible que la mesure de départ du ralentissement subisse des variations ; il est donc conseillé d'exécuter de nouveau la programmation des temps.

Trimmer LOW SP — Régulateur de la vitesse de ralentissement

Le réglage de la vitesse lente s'effectue avec le trimmer LOW SP qui varie la tension de sortie sur le(s) moteur(s) (sens horaire = vitesse augmente). Le réglage détermine la bonne vitesse en fin d'ouverture et de fermeture selon la structure du portail ou en présence de légers frottements.

Trimmer TCA — Régulateur temps d'attente de fermeture automatique totale ou piétonne

Non habilité par défaut, LED DL11 éteinte (trimmer complètement réglé dans le sens antihoraire). Ce trimmer permet de régler le temps de pause avant la fermeture complète ou piétonne, uniquement avec une porte ouverte (LED DL11 allumée, trimmer dans le sens horaire).

• Temps de pause porte totalement ouverte : de 2 secondes à 2 minutes.
• Temps de pause portail ouvert avec commande piétonne (PED.) : de 2 secondes à 30 secondes.

Ex : avec le trimmer TCA à demi-course, on a une pause d'une minute après l'ouverture totale et de 15 secondes après l'ouverture piétonne.

R-AUX — Contact du relais auxiliaire (NA)

Par défaut, ce relais est réglé comme lumière de courtoisie (max 700 W - 3 A - 230 Vca) pour fonctionner 3 minutes à chaque commande, avec renouvellement à chaque commande. Le contact R-AUX peut être activé avec un émetteur via la procédure de mémorisation décrite au point G.

Frein électronique

Si DIP 10 est sur ON, lorsque l'ouverture ou la fermeture totale est atteinte, un freinage est effectué pour éviter l'inertie qui endommagerait l'engrenage en cas d'impact sur les butées mécaniques.

Avec moteurs FAST (toujours activé) : DIP 10 ON = frein HARD ; DIP 10 OFF = frein SOFT.

Départ graduel

Si DIP 11 est sur ON, un mouvement graduel s'active à chaque démarrage pendant 1 seconde. Cette fonction n'est pas activée après que l'encodeur ou la barre palpeuse ont décelé un obstacle.

Signalisations voyant DEL

LED	Signification	Couleur
DL1 PROG	Programmation active	rouge
DL2	Portail en phase d'ouverture	vert
DL3	Portail en phase de fermeture	rouge
DL4	Fin de course d'ouverture LSO	vert
DL5	Fin de course de fermeture LSC	rouge
DL6	Commande STOP (NC)	rouge
DL7	Contact photocellules PHOTO 1 (NC)	rouge
DL8	Contact photocellules PHOTO 2 (NC)	rouge
DL9	Contact barre palpeuse EDGE 1 (NC)	rouge
DL10	Contact barre palpeuse EDGE 2 (NC)	rouge
DL11	TCA — temps fermeture automatique activé	rouge
DL12	Programmation codes radio	deux couleurs
DL13	L1 géré par APP	bleu
DL14	Encodeur actif	rouge
DL15	Commande PROG et RADIO sur molex	vert
B.I.O.	Commande horloge	vert
PED.	Commande ouverture piétonne	vert
START	Commande impulsive	vert
CLOSE	Commande fermeture	vert
OPEN	Commande ouverture	vert

PROBE : sonde de détection de la température ambiante du moteur pour chauffage dans des climats particulièrement froids, jusqu'à -30 °C (connecter au connecteur J8) code ACG4665.

C — Programmation de la durée

Le point de ralentissement de démarrage est automatiquement déterminé et activé 50 ÷ 60 cm avant d'atteindre le fin de course d'ouverture ou de fermeture. Pour répéter la programmation, repositionner la porte à 20 cm du fin de course de fermeture.

Programmation sans encodeur (moteurs K800, K1400, K2200, SUPER 2200, SUPER 3600, SUPER 3600 FAST) — DIP 8 sur OFF

Programmation avec encodeur (moteurs K800 PLUS, K800 FAST, K1400 PLUS, K2200 PLUS) — DIP 8 sur ON

1. Positionner la porte à environ 20 cm du fin de course de fermeture.
2. Régler DIP 2 sur ON ⇒ la LED DL1 clignote brièvement.
3. Appuyer sur PROG, START, OPEN ou la touche de la télécommande dédiée à l'ouverture totale (si programmée). La porte commence une série de mouvements. Ne pas passer devant les photocellules pendant le déplacement. La programmation se termine lorsque la porte est fermée et la LED DL1 éteinte.
4. À la fin de la programmation, remettre le DIP 2 sur OFF.

Programmation sans encodeur (moteur SUPER 2200 FAST)

Le point de ralentissement est déterminé par l'installateur.

1. Positionner la porte à environ 20 cm du fin de course de fermeture.
2. Régler DIP 2 sur ON ⇒ la LED DL1 clignote brièvement.
3. Appuyer sur PROG, START ou OPEN (ou télécommande) ⇒ le portail démarre une série de mouvements. Ne pas passer devant les photocellules.
4. À 50 ÷ 60 cm avant d'atteindre le fin de course d'ouverture, appuyer sur PROG pour déterminer le point de départ à vitesse lente. La programmation se termine porte fermée, LED DL1 éteinte.
5. À la fin, remettre le DIP 2 sur OFF.

D — Programmation du temps d'ouverture piétonnière

Avec porte fermée et fin de course de fermeture enclenché (obligatoire).

1. Régler d'abord le DIP 2 sur ON (LED DL1 clignote rapidement) puis le DIP 1 sur ON (LED DL1 clignote lentement).
2. Appuyer sur le bouton piéton PED. ou la touche télécommande dédiée à l'ouverture piétons ⇒ le portail s'ouvre.
3. Appuyer sur le bouton piéton pour arrêter la course (définissant l'ouverture).
4. Appuyer sur le bouton piéton pour commencer la fermeture.
5. Lorsque le fin de course de fermeture est atteint, réinitialiser DIP 1 et 2 sur OFF.

Pendant la programmation, les dispositifs de sécurité sont actifs ; leur intervention arrête la programmation (la LED reste allumée fixe et la sonnerie retentit 10 secondes).

E — Programmation des codes radio ouverture totale (max 1000 codes)

Avec module radio ACG8069. Avant de mémoriser les télécommandes, sélectionner avec DIP 12 :

DIP 12	Télécommandes	Codes

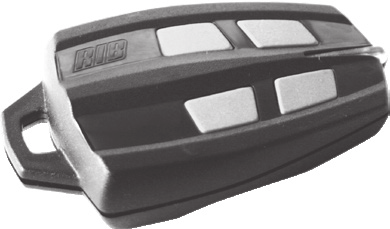

OFF	Code variable SUN-PRO 2CH/4CH (touches rouges, LED blanche)	ACG6210 / ACG6214
OFF	Code variable SUN-PROX 2CH/4CH (touches rouges, LED jaune)	ACG6220 / ACG6224
ON (défaut)	Code fixe SUN 2CH/4CH (touches bleues, LED blanche)	ACG6052 / ACG6054
ON (défaut)	SUN CLONE 2CH/4CH (touches bleues, LED jaune)	ACG6056 / ACG6058
ON (défaut)	MOON 2CH/4CH (touches noires, LED jaune)	ACG6081 / ACG6082

Il n'est pas possible de mémoriser simultanément des télécommandes à code fixe et à code variable. La programmation ne peut se faire que portail à l'arrêt.

1. Positionner DIP 1 sur ON puis DIP 2 sur ON. La LED DL12 clignote en rouge pendant 10 secondes.
2. Dans ces 10 secondes, appuyer sur le bouton de la télécommande (normalement canal A). Si correctement mémorisée, la LED DL12 s'allume en vert et un bip confirme. Les 10 secondes se renouvellent automatiquement (DL12 clignote rouge) pour mémoriser la suivante.
3. Pour terminer, laisser s'écouler 10 s ou appuyer brièvement sur PROG. La LED DL12 arrête de clignoter.
4. Repositionner DIP 1 et DIP 2 sur OFF.

Effacement de tous les codes radio ouverture totale

1. Positionner DIP 1 sur ON puis DIP 2 sur ON. La LED DL12 clignote rouge 10 secondes.
2. Pendant ces 10 secondes, maintenir PROG appuyé 5 secondes. L'effacement est confirmé par deux clignotements verts de la LED DL12 et deux tonalités du buzzer.
3. La LED DL12 clignote de nouveau rouge 10 secondes pour insérer de nouveaux codes.
4. Repositionner DIP 1 et DIP 2 sur OFF.

Signalisation mémoire saturée (ouverture totale)

Positionner DIP 1 puis DIP 2 sur ON : la LED DL12 clignote 6 fois vert (mémoire pleine, 1000 codes), puis clignote rouge 10 secondes pour permettre un effacement total. Repositionner les DIP sur OFF.

F — Programmation codes radio ouverture piétonne (max 1000 codes)

Avec module radio ACG8069, portail à l'arrêt.

1. Positionner DIP 1 sur ON puis DIP 3 sur ON. La LED DL12 clignote vert 10 secondes.
2. Appuyer sur la touche de la télécommande (normalement canal B) dans les 10 secondes. Si mémorisée, la LED DL12 clignote rouge et un bip confirme. Le temps se renouvelle automatiquement.
3. Pour terminer, laisser s'écouler 10 s ou appuyer brièvement sur PROG.
4. Repositionner DIP 1 et DIP 3 sur OFF.

Effacement de tous les codes radio ouverture piétonne

1. Positionner DIP 1 sur ON puis DIP 3 sur ON. La LED DL12 clignote vert 10 secondes.
2. Maintenir PROG appuyé 5 secondes : deux clignotements verts de la LED DL12 et deux tonalités confirment l'effacement.
3. La LED DL12 clignote rouge 10 secondes pour insérer de nouveaux codes.
4. Repositionner DIP 1 et DIP 3 sur OFF.

Signalisation mémoire saturée (ouverture piétonne)

Positionner DIP 1 puis DIP 3 sur ON : la LED DL12 clignote 6 fois vert (mémoire pleine), puis reste active rouge 10 secondes pour un effacement total. Repositionner les DIP sur OFF.

G — Programmation codes radio pour contact R-AUX (max 1000 codes)

La gestion avec télécommande ne peut être activée qu'avec l'application RIB GATE. R-AUX fonctionne normalement comme une lumière de courtoisie pendant 3 minutes ; via RIB GATE, son fonctionnement est configurable à volonté. Programmation portail à l'arrêt.

1. Positionner DIP 1 sur ON, DIP 2 sur ON puis DIP 3 sur ON. La LED DL12 clignote orange 10 secondes.
2. Appuyer sur la touche (normalement canal C) dans les 10 secondes. Si mémorisée, la LED DL12 clignote vert et un bip confirme. Le temps se renouvelle (DL12 clignote orange).
3. Pour terminer, laisser s'écouler 10 s ou appuyer brièvement sur PROG.
4. Repositionner DIP 1, 2 et 3 sur OFF.

Effacement / mémoire saturée R-AUX

Procédure identique : DIP 1, 2 et 3 sur ON, maintenir PROG 5 secondes pour effacer (deux clignotements verts + deux tonalités). Mémoire saturée signalée par 6 clignotements verts puis 10 secondes rouge. Repositionner les DIP sur OFF.

Fonctionnement des accessoires de commande

Bouton de commande simple (COM A+/START) et télécommande

• DIP 6 ON ⇒ séquence cyclique ouvre-arrête-ferme-arrête-ouvre, etc.
• DIP 6 OFF ⇒ ouverture à portail fermé. Sans effet pendant l'ouverture. À portail ouvert il ferme ; pendant la fermeture il rouvre.

Bouton d'ouverture (COM A+/OPEN)

À portail arrêté, commande le mouvement d'ouverture. S'il est enfoncé pendant la fermeture, provoque la ré-ouverture.

Bouton d'ouverture avec fonction horloge (COM A+/B.I.O.)

Utile aux heures de pointe lorsque la circulation est ralentie (entrée/sortie d'ouvriers, urgences résidentielles, parkings, etc.). En branchant un interrupteur et/ou une horloge quotidienne/hebdomadaire, le portail s'ouvre et reste ouvert tant que l'interrupteur ou l'horloge restent actifs. Lorsque l'automatisme est ouvert, toutes les commandes sont inhibées. Au relâchement ou à la fin de l'heure définie, la fermeture est immédiate.

Bouton de fermeture (COM A+/CLOSE)

À portail arrêté, commande le mouvement de fermeture.

Bouton d'ouverture piéton (COM A+/PED.)

Dédié à une ouverture partielle et sa refermeture. Pendant l'ouverture, la pause ou la fermeture piéton, il est possible de commander l'ouverture totale via n'importe quelle commande de la carte. Le mode de fonctionnement se choisit avec DIP 6 (mêmes comportements que START).

Fonctionnement des accessoires de sécurité

Encodeur de sécurité (SET PLUS ACG5460) — fonction PL « b » selon EN13849-1

Agit comme dispositif de sécurité en ouverture et en fermeture par inversion du mouvement en cas d'impact. Activé par DIP 8 (ON). En cas de non-fonctionnement de l'encodeur (non alimenté, fils déconnectés, disque brisé ou défectueux), la manutention du portail n'est pas exécutée. Après intervention, la porte s'arrête puis s'inverse pendant 1 seconde, entrant en alarme. La LED DL14 signale par clignotement le bon fonctionnement de l'encodeur.

Alarme par l'encodeur : état signalé par le clignotant (actif 1 minute) et le buzzer (5 tons toutes les 5 secondes pendant 1 minute). Pendant ou après la minute d'alarme, on peut rétablir le fonctionnement en appuyant sur n'importe quel bouton de commande.

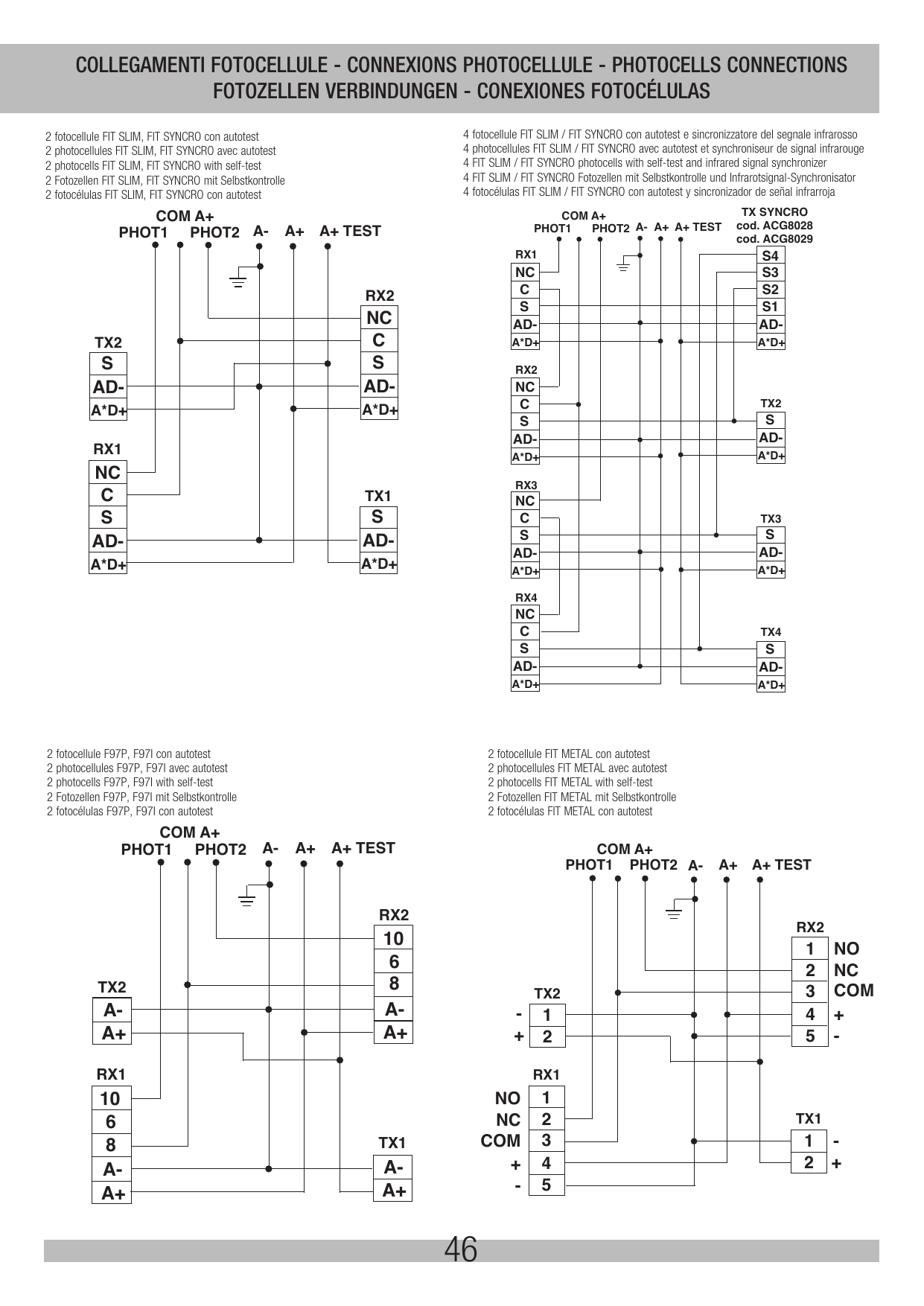

Photocellule (COM A+/PHOT 1, COM A+/PHOT 2) — fonction PL « b »

• DIP 4 OFF ⇒ à portail fermé, si un obstacle s'interpose, le portail ne s'ouvre pas. En fonctionnement, les photocellules interviennent en ouverture (reprise du mouvement après libération) et en fermeture (reprise du mouvement inverse après libération).
• DIP 4 ON ⇒ à portail fermé, si un obstacle s'interpose et que l'ouverture est commandée, le portail s'ouvre (sans intervention des photocellules). Les photocellules n'interviennent qu'en fermeture (reprise du mouvement inverse après une seconde même si occupées).

Monitorage des photocellules (A+TEST/A-)

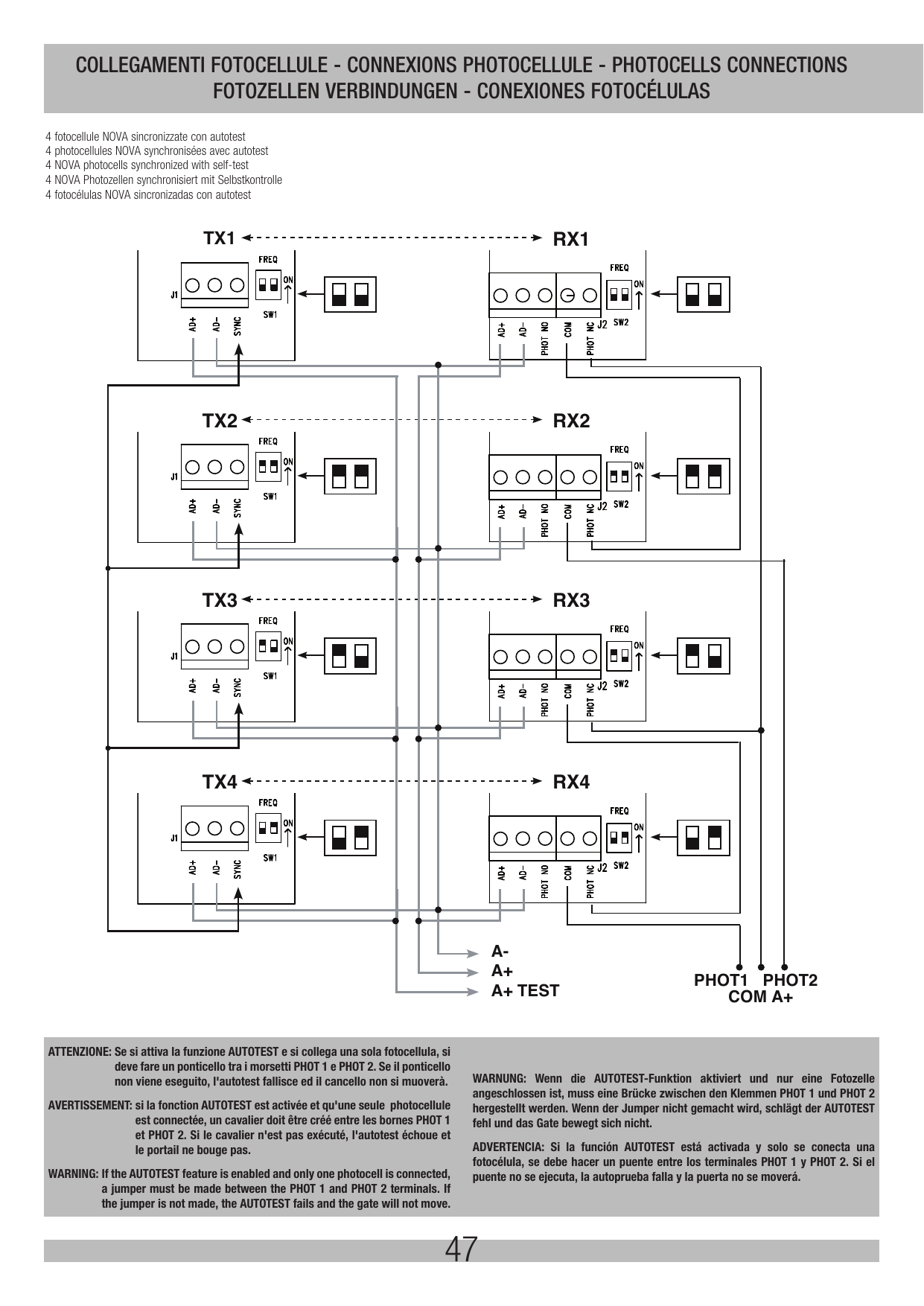

Connecter l'émetteur de la photocellule à A+TEST/A- et configurer DIP 7 sur ON. Le monitorage est un test de fonctionnement exécuté avant chaque manœuvre. Le mouvement n'est possible que si la/les photocellule(s) ont passé le test.

Alarme d'autotest photocellule (DIP 7 ON) : à chaque commande, si le monitorage a un résultat négatif, le buzzer émet 4 tons toutes les 5 secondes ; la porte reste immobile. Rétablissement uniquement en réparant la photocellule et en appuyant sur une commande habilitée.

Barre palpeuse (COM A+/EDGE 1, COM A+/EDGE 2) — fonction PL « b »

Pendant la fermeture, si EDGE 1 est activée, le mouvement s'inverse en ouverture (si la barre reste occupée, fermeture interdite). Pendant l'ouverture, si EDGE 2 est activée, le mouvement s'inverse en fermeture (si la barre reste occupée, ouverture interdite). Si non utilisées, ponter les bornes COM A+/EDGE1/EDGE2.

Alarme barre palpeuse : le clignotant et le buzzer sont activés avec 2 tons toutes les 5 secondes pendant une minute.

Bouton d'arrêt (COM A+/STOP) — fonction PL « b »

Pendant le mouvement, le bouton STOP arrête le portail. Si enfoncé portail totalement ouvert (ou partiellement avec la commande piéton), la fermeture automatique est momentanément exclue (si activée via trimmer TCA, LED DL11 allumée). Une nouvelle commande est nécessaire pour refermer. La fermeture automatique est réactivée au cycle suivant.

Travail avec homme mort (commande maintenue) en cas de panne de sécurité

Si une barre palpeuse est en panne ou engagée plus de 5 secondes, ou si une photocellule est en panne ou engagée plus de 60 secondes, les commandes OPEN, CLOSE, START et PED. fonctionnent seulement avec commande maintenue. L'activation est signalée par le clignotement de la LED DL1. Le contrôle radio et la fermeture automatique sont exclus (non autorisés par les normes). À la restauration du contact, le fonctionnement est rétabli après une seconde.

Signalisations visuelles et acoustiques

Clignotant

Ce tableau électronique peut alimenter seulement les clignotants avec circuit clignotant (code ACG7059) avec ampoules de 40 W maximum.

Fonction pré-clignotement : DIP 5 OFF = le moteur et le clignotant partent simultanément ; DIP 5 ON = le clignotant part 3 secondes avant le moteur.

Buzzer

Signale l'intervention des sécurités, les anomalies et la mémorisation/annulation des codes radio.

SIGNAL — voyant de portail ouvert 24 Vdc (COM A+/SIGNAL-)

Signale les états de portail ouvert, partiellement ouvert ou non complètement fermé. Il s'éteint seulement portail complètement fermé. Pendant l'ouverture il clignote lentement, portail arrêté/ouvert il est allumé fixe, pendant la fermeture il clignote rapidement.

N.B. : Max 3 W. En cas d'excès de voyants, la logique de la centrale peut être compromise (blocage possible des opérations).

Fonctionnement après coupure de courant

Au moment de la coupure, l'état du portail est enregistré en mémoire. Au retour de la tension : si le portail est sur le fin de course d'ouverture ou de fermeture, à l'actionnement d'une commande il se fermera ou s'ouvrira avec les données mémorisées. Si le portail est en position intermédiaire, une commande le fait ouvrir lentement jusqu'au fin de course d'ouverture, puis l'opérateur reprend à la vitesse définie.

Caractéristiques techniques

Écart de température	-10 ÷ +55 °C
Humidité	< 95 % sans condensation
Tension d'alimentation	230 ou 120 V~ ±10 %
Fréquence	50/60 Hz
Absorption maximale de la carte	30 mA
Microinterruptions de réseau	100 ms
Puissance maximale du voyant portail ouvert	3 W (= 1 ampoule de 3 W ou 5 voyants DEL avec résistance en série de 2,2 KΩ)
Charge maximale à la sortie clignotant	40 W avec charge résistive
Courant disponible pour photocellules et accessoires	400 mA 24 Vcc
Courant disponible sur connecteur radio	200 mA 24 Vcc

Caractéristiques techniques radio (modèles CRX uniquement)

Fréquence réception	433,92 MHz
Impédance	52 ohm
Sensibilité	>1 µV
Contrôle de rétroaction	PLL
Codes mémorisables	1000

Toutes les entrées doivent être utilisées comme contacts propres car l'alimentation est générée internement (tension sécuritaire). Les circuits externes connectés aux sorties doivent garantir l'isolation double ou renforcée par rapport aux parties à tension dangereuse. Toutes les entrées sont gérées par un circuit intégré programmé qui exécute un autocontrôle à chaque mise en marche.

Vérification d'entretien

1. Régler DIP 1 sur ON ⇒ la LED DL1 commence à clignoter.
2. Appuyer et maintenir le bouton PROG (commande homme mort : ouvrir-arrêter-fermer-arrêter-ouvrir, etc.) ⇒ le portail démarre à haute vitesse puis ralentit jusqu'au fin de course.
3. À la fin, remettre DIP 1 sur OFF. La LED DL1 s'éteint, signalant la sortie du contrôle.

Si le moteur ne fonctionne pas pendant cette vérification, vérifier les connexions et son condensateur. S'il fonctionne correctement, vérifier les dispositifs de sécurité.

Résolution des problèmes

Après tous les raccordements (en suivant le schéma) et le portail en position intermédiaire, vérifier l'allumage des LED rouges DL6, DL7, DL8, DL9 et DL10. En cas de non allumage :

LED	Cause / Solution
DL6 éteinte	Bouton STOP en panne (si STOP non connecté, ponter COM A+ et STOP)
DL7 ou DL8 éteinte	Photocellules en panne (si non reliées, ponter COM A+ et PHOTO 1/PHOTO 2)
DL9 ou DL10 éteinte	Barre palpeuse en panne (si non reliée, ponter COM et EDGE 1/EDGE 2)
LED DL13 (bleu) allumée	Certaines fonctions sont activées via smartphone ; vérifier l'état de la carte via smartphone (l'état des dip/trimmer peut ne pas être vrai)

Sur la carte, des fusibles réarmables interviennent en cas de court-circuit en interrompant la sortie qui leur est affectée. En cas de dépannage, débrancher tous les connecteurs amovibles et les brancher un par un pour identifier la cause du défaut.

Défaut	Solution
Après raccordements et mise sous tension, toutes les LED sont éteintes	Vérifier l'intégrité du fusible F1 (utiliser uniquement une valeur adéquate, F1 = T 5A)
Le moteur ouvre et ferme mais sans force et lentement	Vérifier le réglage des trimmers TORQUE et LOW-SPEED
Le portail s'ouvre mais ne se referme pas après le temps configuré	S'assurer que le trimmer TCA est habilité (LED DL11 allumée) ; vérifier le contact B.I.O. (horloge) ; vérifier l'autotest photocellules
Le portail ne s'ouvre/ferme pas avec START, RADIO, OPEN, CLOSE	Contact barre palpeuse en panne ; contact photocellules en panne avec DIP 4 OFF ; autotest photocellule négatif — réparer ou remplacer
Moteur avec encodeur activé (DIP 8 ON), ouverture/fermeture par à-coups	Vérifier le raccordement de l'encodeur, le remplacer éventuellement
Aucun mouvement avec START, OPEN ou CLOSE	Impulsion toujours insérée — contrôler/remplacer les boutons ou microrupteurs du sélecteur
La phase de ralentissement ne s'exécute pas	S'assurer que DIP 9 est sur ON ; refaire l'étude des temps (DIP 2) ; vérifier le trimmer LOW SPEED

Tableau récapitulatif des alarmes — signalisations en cours de programmation

Événement	Buzzer	Clignoteur	LED DL1
DIP 1 ON (mode homme mort) ou panne d'une sécurité	Éteint	Éteint	Clignote 250 ms on-off
DIP 2 ON (programmation course totale)	Éteint	Éteint	Clignote 500 ms on-off
DIP 2>1 ON (programmation course piéton)	Éteint	Éteint	Clignote 500 ms on-off
Programmation interrompue (intervention sécurité)	Tonalité 10 s avec pause 2 s	Éteint	Allumée fixe

Événement	Buzzer	Clignoteur	LED DL12
Aucun code inséré	Éteint	Éteint	Clignotement alternatif rouge/vert
DIP 1>2 prog. codes ouverture totale	Éteint	Éteint	Clignote rouge 10 s
DIP 1>3 prog. codes ouverture piéton	Éteint	Éteint	Clignote vert 10 s
DIP 1>2>3 prog. codes R-AUX	Éteint	Éteint	Clignote orange 10 s
Programmation correcte (ouverture totale et R-AUX)	1 tonalité	Éteint	S'allume vert une fois
Programmation correcte (ouverture piéton)	1 tonalité	Éteint	S'allume rouge une fois
Code non en mémoire	Éteint	Éteint	Flash rouge
Mémoire saturée (1000 codes)	Éteint	Éteint	6 clignotements verts
Suppression codes (totale, piéton, R-AUX)	2 tonalités	Éteint	2 clignotements verts

Signalisations pendant le fonctionnement

Événement	Buzzer	Clignoteur	LED / sortie SIGNAL
Bouton d'arrêt enfoncé	Éteint	Éteint	LED DL6 s'éteint
Intervention photocellule	1 tonalité	Éteint	LED DL7-8 s'éteint
Intervention barre palpeuse	2 tonalités	Éteint	LED DL9-10 s'éteint
Panne sécurité ou sécurité enclenchée durée prolongée	Éteint	Éteint	LED DL1 clignote 250 ms on-off
Alarme barre palpeuse	2 tonalités/5 s pendant 1 min	Actif 1 minute	Aucune LED associée
Échec autotest photocellule	4 tonalités/5 s pendant 1 min	Éteint	Aucune LED associée
Alarme encodeur	5 tonalités/5 s pendant 1 min	Actif 1 minute	LED DL14 éteinte
Blocage fonctionnel par smartphone	Éteint	Éteint	LED DL12 allumée fixe vert
Cycles définis atteints	6 tonalités/5 s	Éteint	Aucune LED associée
Économie d'énergie activée par smartphone	Éteint	Éteint	LED bleue clignote 1 fois/5 s
Échec auto-apprentissage	Tonalité continue 10 s avec pause 2 s (inactif si DIP 2 OFF)	Éteint	Aucune LED associée

Options et accessoires

Pour les branchements et les données techniques des accessoires, se conformer aux livrets d'instruction correspondants.

Émetteurs radio SUN

Modèle	Code
SUN 2CH	ACG6052
SUN 4CH	ACG6054
SUN CLONE 2CH	ACG6056
SUN CLONE 4CH	ACG6058
SUN-PRO 2CH	ACG6210
SUN-PRO 4CH	ACG6214
SUN-PROX 2CH	ACG6220
SUN-PROX 4CH	ACG6224

Module radio 433 MHz

Autres accessoires

• PROBE (code ACG4665) — Sonde de relevé de température moteur pour son réchauffement en climats particulièrement froids, jusqu'à -30 °C (brancher au connecteur J8).
• ACG5460 SET PLUS — Encodeur pour détecter les obstacles durant les manœuvres d'ouverture et de fermeture.
• APP8050 Carte APP — Gestion du tableau de contrôle via Bluetooth.
• APP8054 Carte APP+ — Gestion du tableau de contrôle via Bluetooth.
• APP8064 Module Wi-Fi pour carte APP+ — Gestion via réseau Wi-Fi local (WLAN).
• APP8066 Module RJ45 pour carte APP+ — Gestion via réseau de données local (LAN).
• APP8060 Module d'horloge pour carte APP+ — Gestion du tableau comme contrôle d'accès.

Connexions des photocellules

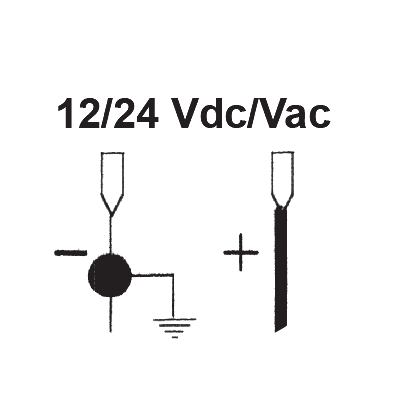

Schémas de raccordement avec autotest pour les modèles FIT SLIM / FIT SYNCRO, F97P / F97I, FIT METAL et NOVA (2 ou 4 photocellules, avec synchroniseur de signal infrarouge pour les configurations à 4 cellules).

Déclaration d'incorporation pour les quasi-machines

Directive Machines 2006/42/CE, Annexe II, B — R.I.B. S.r.l., Via Matteotti 162, 25014 Castenedolo, Brescia, Italie.

Appareil : L1. Cette quasi-machine est conforme aux dispositions des directives 2014/30/UE, 2014/35/UE et 2014/53/UE. Les exigences essentielles de l'Annexe I de la Directive 2006/42/CE ont été appliquées par le respect des normes harmonisées suivantes :

• EN 12453:2017 ; EN 12635:2009 ; EN 12978:2003+A1:2009 ; EN 13241:2016
• EN 13849-1:2015 (pl b) ; EN 13849-2:2012
• EN 300 220-2 V3.1.1 ; EN 301 489-1 V2.1.1 ; EN 301 489-3 V2.1.0
• EN 55014-1:2017 ; EN 55014-2:2015
• EN 60335-1:2016
• EN 61000-3-2:2014 ; EN 61000-3-3:2014 ; EN 61000-6-1:2016 ; EN 61000-6-2:2016 ; EN 61000-6-3:2007+A1:2011 ; EN 61000-6-4:2018

Bosio Stefano — Président. Castenedolo, 01-04-2019. Produit entièrement développé et fabriqué en Italie.
