Notice RIB K800

K800 - K1100 - K1400 - K2200 avec L1-CRX

Opérateurs pour portails coulissants avec récepteur radio intégré, gérables par application (iOS, Android, watchOS, Bluetooth, Wi-Fi).

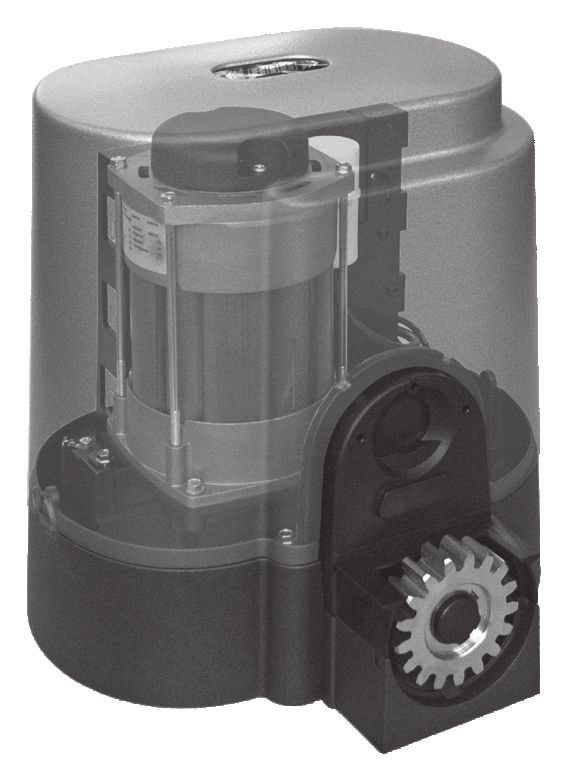

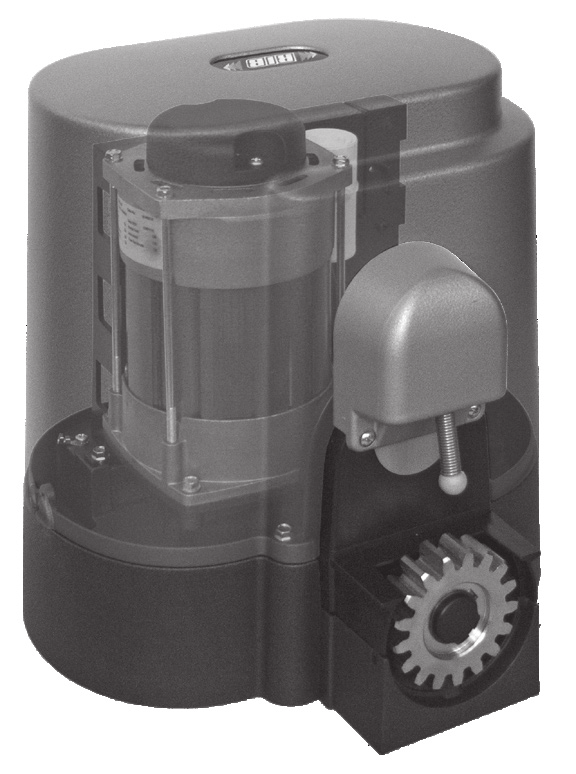

Gamme et codes

Opérateur	Version	Alimentation	Poids maxi portail	Poussée maxi	Couple maxi	Code	Code KIT
K800	FCE	230V 50/60Hz	800 kg / 1766 lbs	60 kg / 132 lbs	20,4 Nm	AA31130	AD31130
K800	FCM					AA31136	AD31136
K1100	FCE		1100 kg / 2425 lbs	73,5 kg / 162 lbs	25 Nm	AA31128	AD31128
K1100	FCM					AA31129	AD31129
K1400	FCE		1400 kg / 3090 lbs	79 kg / 173,8 lbs	27 Nm	AA31140	AD31140
K1400	FCM					AA31142	AD31142
K2200	FCE		2200 kg / 4856 lbs	115 kg / 253 lbs	39 Nm	AA31150	AD31150
K2200	FCM					AA31152	AD31152

Instructions de sécurité importantes pour l'installation

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Éliminez les matériaux en respectant les normes en vigueur. Ne jetez ni les vieux appareils, ni les piles, ni les batteries usées avec les ordures domestiques. Vous devez confier tous vos déchets d'appareils électriques ou électroniques à un centre de collecte différenciée, préposé à leur recyclage.

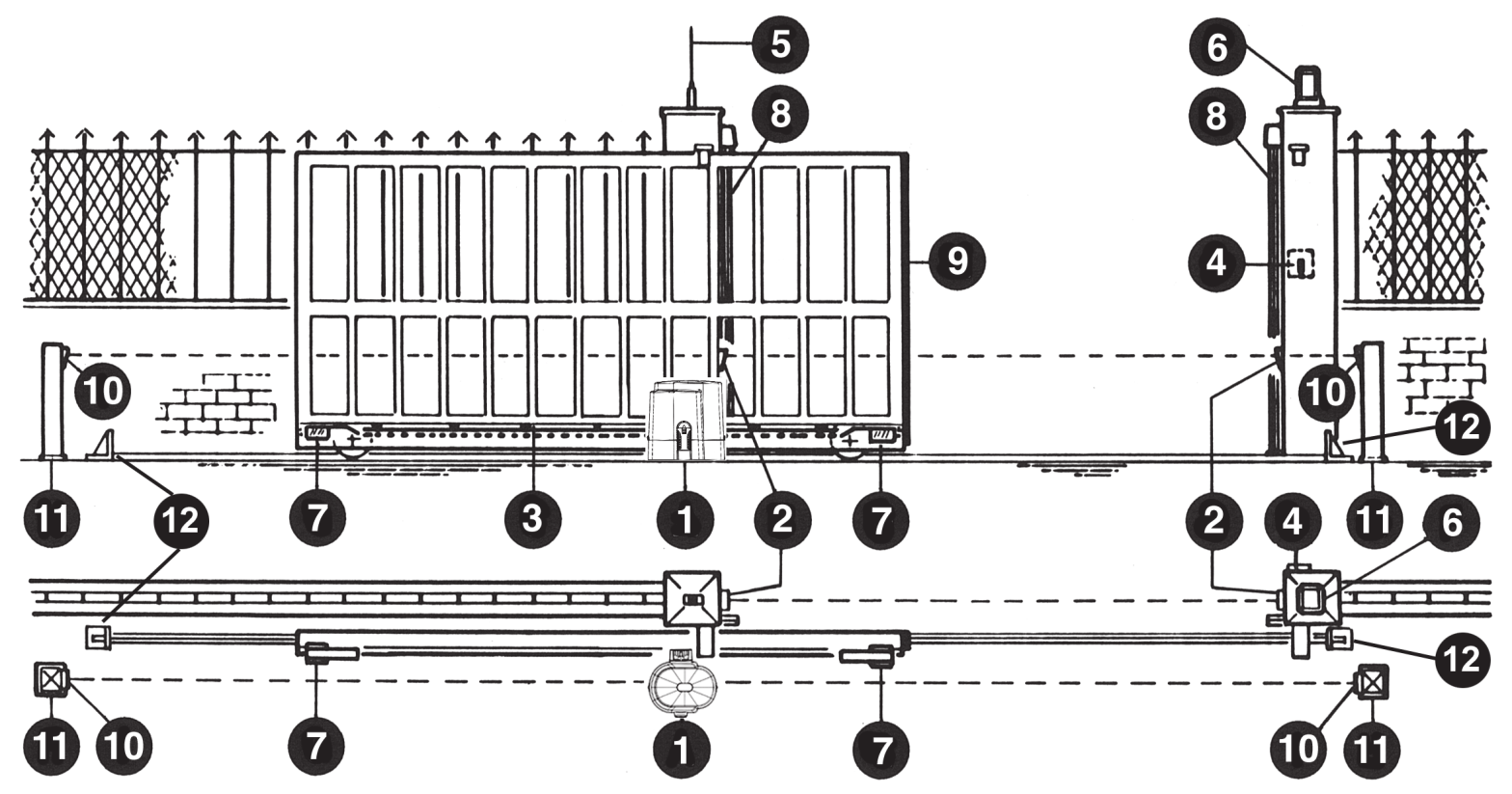

Schéma détaillé de l'installation

1. Opérateur K
2. Photocellules extérieures
3. Crémaillère Module 4
4. Sélecteur à clé
5. Antenne radio
6. Feu clignotant
7. Limiteurs de course (cames)
8. Barre palpeuse TOUCH ou Photocellules VERTIGO
9. Barre palpeuse TOUCH ou Photocellules VERTIGO
10. Photocellules intérieures
11. Potelets de support pour photocellules
12. Arrêts mécaniques

Caractéristiques techniques

Caractéristiques techniques		K800	K1100	K1400	K2200
Poids maxi du portail	kg	800	1100	1400	2200
Vitesse de traction	m/s	0,155 / 0,18
Force maxi de poussée	N	600	735	790	1150
Couple maxi	Nm	20,4	25	27	39
Module crémaillère		4
Alimentation et fréquence		230V~ 50/60Hz
Puissance moteur	W	287/262	361/343	257/314	247/311
Absorption	A	1,38/1,19	1,58/1,37	1,18/1,44	1,1/1,62
Condensateur	µF	12,5	16	12,5	16
Cycles normatifs	n°	7 - 38s/2s	6 - 38s/2s	8 - 64s/2s	12 - 64s/2s
Cycles conseillés par jour	n°	300	400	400	500
Service	%	50	50	70	70
Cycles consécutifs garantis	n°	8/6m	5/6m	15/10m	15/10m
Type d'huile		COMLUBE LHITGREASE EP/GR.2
Poids maximum	kg	10,5	10,8	12,3	14
Bruit	db	<70
Température de travail	°C	-10 ÷ +55°C
Indice de protection	IP	44

Dimensions : 303 / 296 / 320 / 160 / 93 mm (mesures en mm).

Opérateurs irréversibles pour portails coulissants dont le poids maximal est de 2200 kg. Grâce à l'irréversibilité de cet opérateur, le portail ne nécessite aucun type de serrure électrique pour une fermeture efficace. Le moteur est protégé par une sonde thermique, qui interrompt momentanément le mouvement en cas de non-utilisation prolongée.

Installation K800 - K1400 - K2200

Contrôle pré-installation

• Le vantail ne doit pas comporter de portillon intégré. Dans le cas contraire, il sera opportun de prendre les précautions décrites au point 6.5.1 de la EN 12453 (interdire, par le biais d'un contact raccordé aux bornes adaptées de la platine électronique, la mise en marche de l'automatisme si le portillon est ouvert).
• Ne pas générer de zone d'écrasement (par exemple entre le vantail ouvert et la clôture).

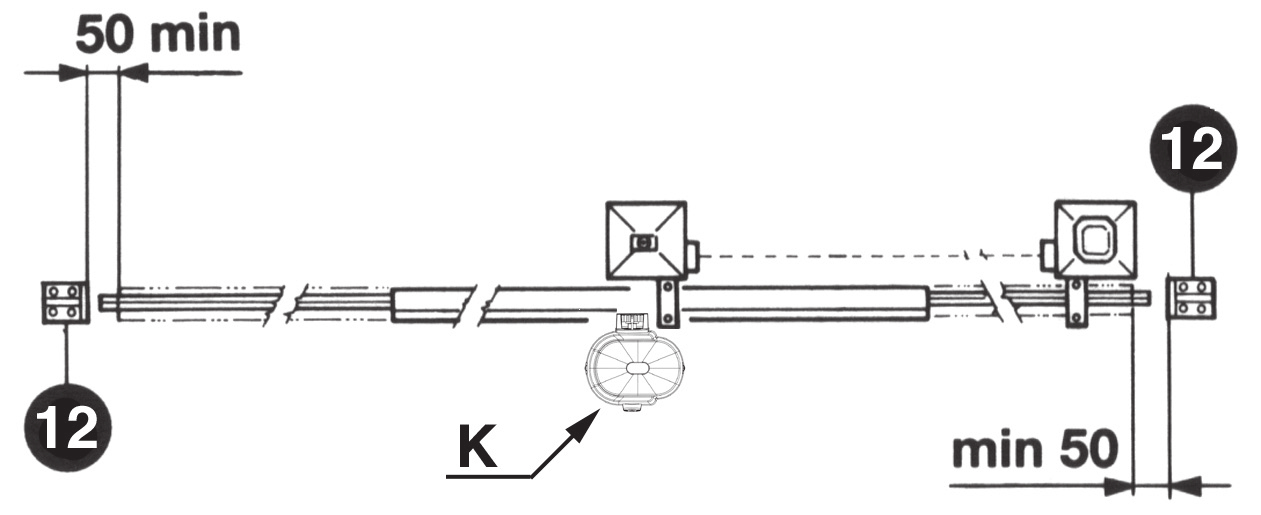

• Outre les fins de course présents sur l'opérateur, il est nécessaire d'installer des butées mécaniques fixes à l'extrémité de chaque course de sorte à arrêter le portail en cas de dysfonctionnement des fins de course électriques. Pour cela, les butées mécaniques doivent être dimensionnées de sorte à supporter la poussée statique du moteur ajoutée à l'énergie cinétique du portail.

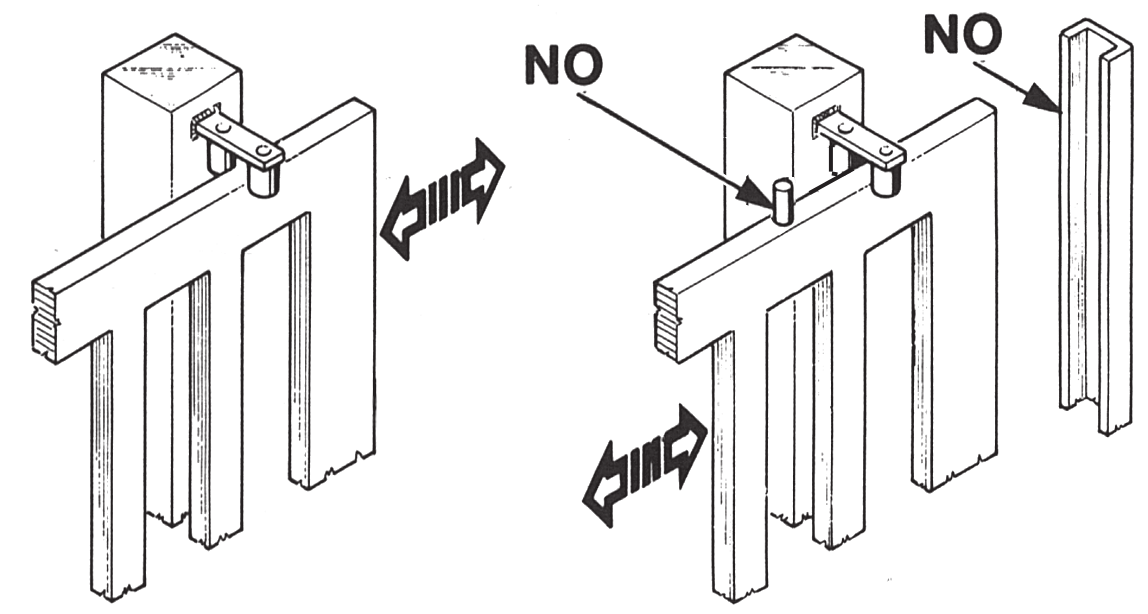

• Les poteaux du portail doivent avoir des glissières anti-déraillement sur la partie supérieure, afin d'éviter tout décrochage accidentel.

N.B. : Éliminer les arrêts mécaniques du type indiqué. Il ne devra y avoir aucun arrêt mécanique au-dessus du portail, étant donné que les arrêts mécaniques ne sont pas suffisamment sûrs.

Parties à installer conformément à la norme EN 12453

Type de commande	Usage de la fermeture
	Personnes expertes (zone sans public*)	Personnes expertes (zone avec public)	Personnes non expertes
Homme présent	A	B	Pas possible
Impulsion en vue (ex. bouton)	C ou E	C ou E	C et D, ou E
Impulsion hors de vue (ex. télécommande)	C ou E	C et D, ou E	C et D, ou E
Automatique	C et D, ou E	C et D, ou E	C et D, ou E

* exemple typique : fermetures qui n'ont pas d'accès à un chemin public

• A : Touche de commande à homme présent (à action maintenue), comme code ACG2013.
• B : Sélecteur à clef à homme présent (à action maintenue), code ACG1010.
• C : Réglage de la puissance du moteur ou photocellules pour respecter les forces d'impact indiquées à l'annexe A.
• D : Barre palpeuse et/ou autres dispositifs supplémentaires pour réduire la probabilité de contact avec la porte.
• E : Dispositifs installés de telle sorte qu'une personne ne puisse pas être touchée par la porte.

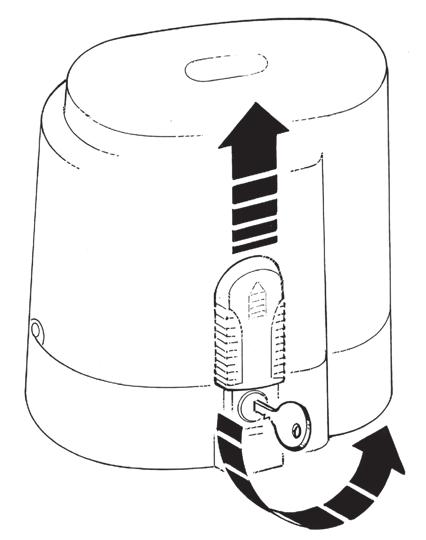

Déblocage

Afin de pouvoir agir manuellement sur le portail, il suffit d'introduire la clé, destinée à cet effet, et de la faire tourner 4 fois dans le sens anti-horaire.

Afin de pouvoir manœuvrer manuellement le vantail, il est important de vérifier que :

• il soit fourni des poignées adaptées sur le vantail ;
• ces poignées doivent être positionnées de sorte à ne pas créer un danger durant leur utilisation ;
• l'effort manuel pour mettre en mouvement le vantail ne doit pas excéder 225 N pour les portes et portails en usage privé, et 390 N pour les portes et portails à usage industriel et commercial (valeurs indiquées au paragraphe 5.4.5 de la norme EN 12453).

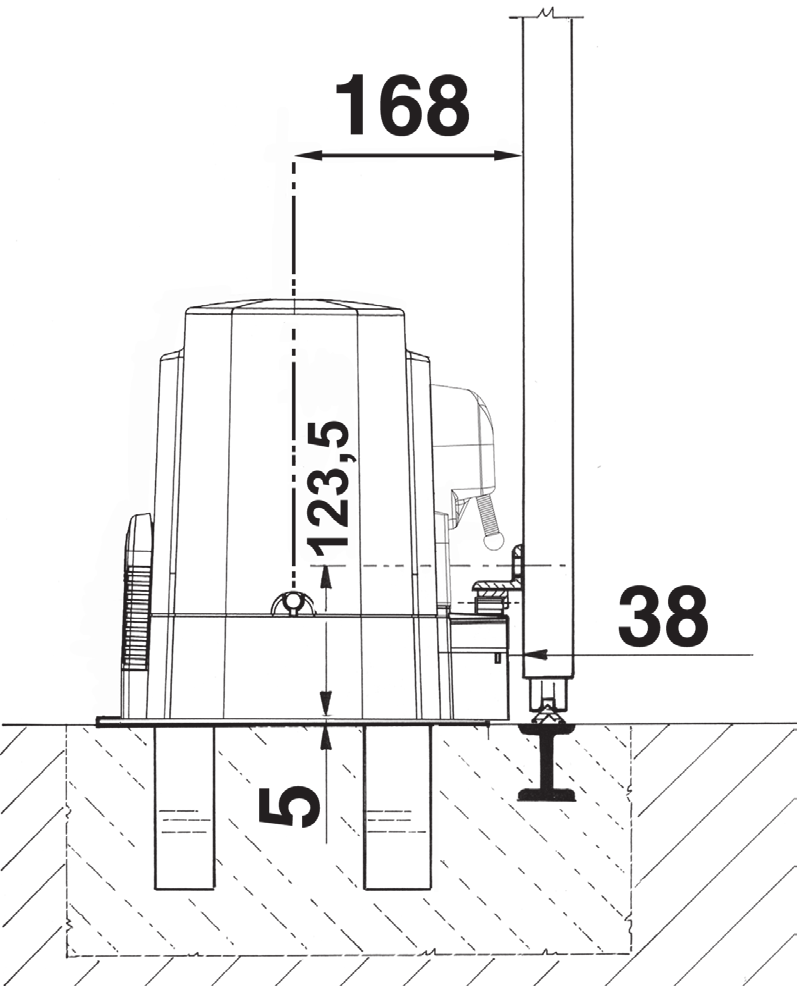

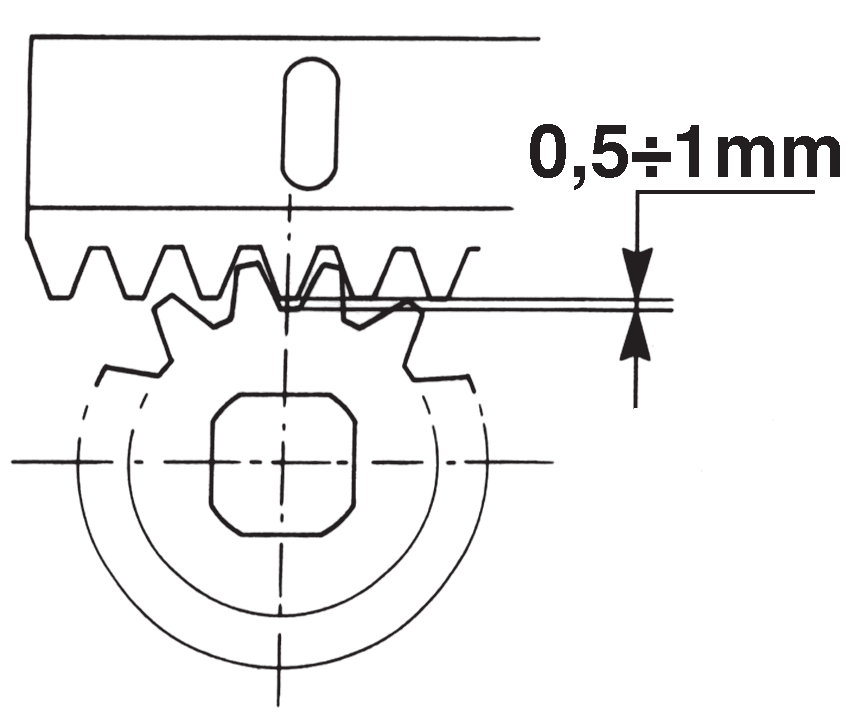

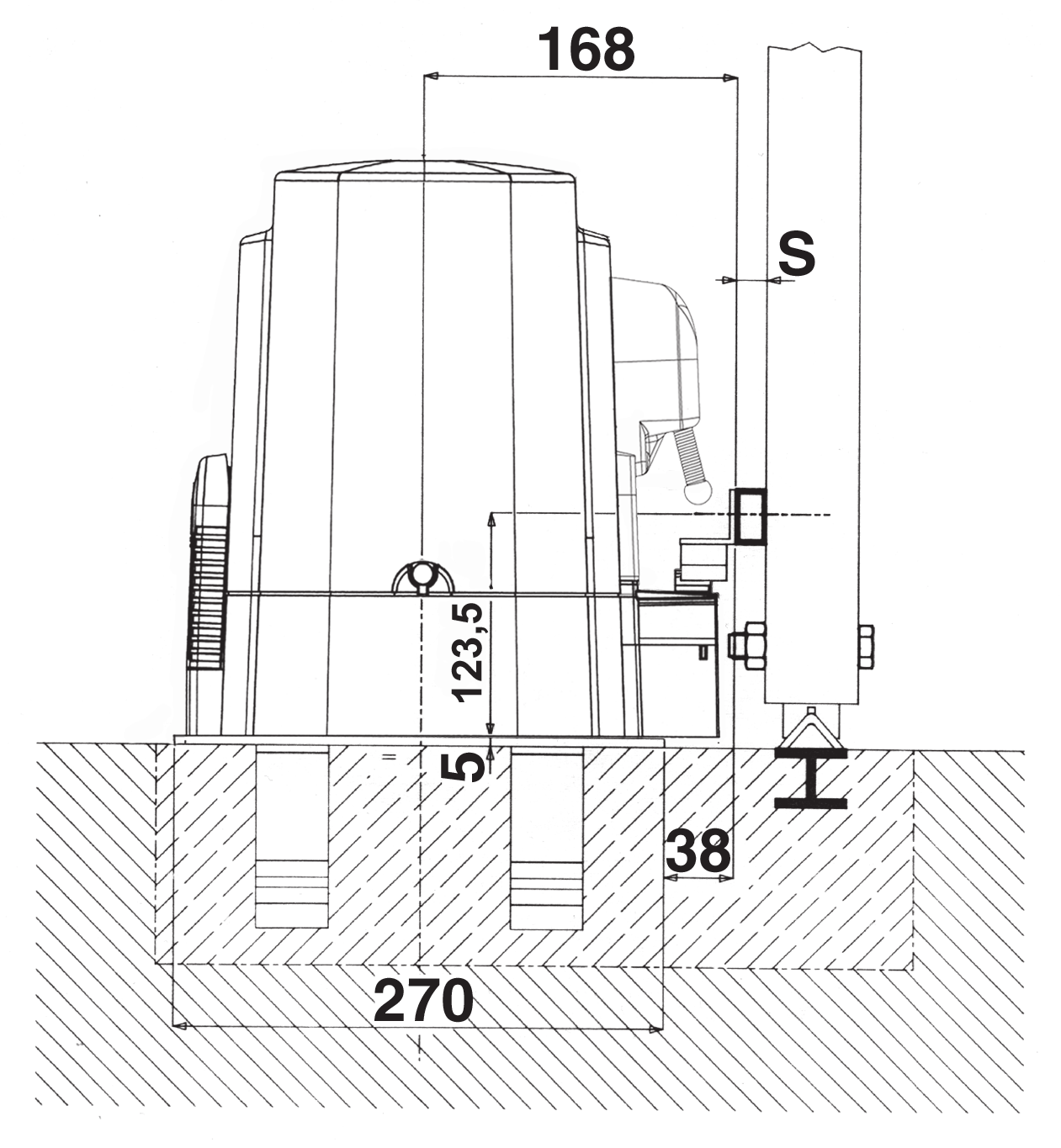

Fixation moteur et crémaillère

Les trous pour la fixation de la crémaillère en nylon doivent se faire à 123,5 mm de hauteur par rapport à l'appui du moteur (à 130 mm pour la crémaillère en fer). La hauteur de la crémaillère peut se changer grâce à des fentes présentes sur son angle. Le réglage en hauteur est effectué afin que, lors du mouvement, le portail ne puisse appuyer sur l'engrenage de traction du K.

Pour fixer la crémaillère en nylon au portail, exécutez des trous de Ø 5 mm sur la partie mobile du portail et les filetez en utilisant un taraud M6 (Ø 7 mm et M8 pour crémaillère en fer). L'engrenage d'entraînement doit disposer d'environ 1 mm de rayon d'action par rapport à la crémaillère.

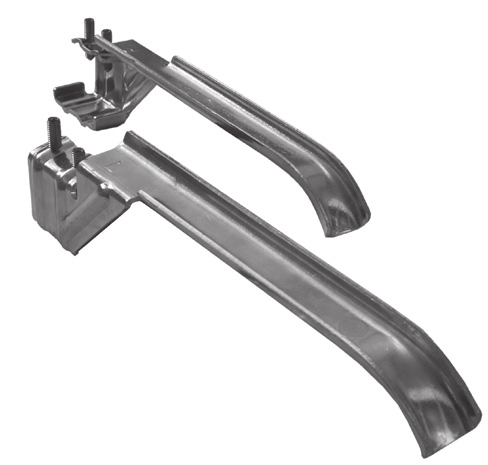

Fixation fin de course

Pour déterminer la course de la partie mobile, il faut positionner deux cames sur les extrémités de la crémaillère. Pour procéder au réglage de la course d'ouverture et de fermeture, il suffit de déplacer les cames sur les crans de la crémaillère. Pour bloquer les cames sur la crémaillère, visser à fond les vis, fournies avec l'équipement.

N.B. : En plus des cames d'arrêt électrique susmentionnées, il est indispensable d'installer des arrêts mécaniques solides, qui empêcheront le portail de sortir des glissières supérieures.

Entretien

Nettoyer périodiquement la glissière en enlevant tous les cailloux ou toute autre saleté qui pourraient s'y trouver. Cette opération doit être effectuée lorsque le portail est arrêté.

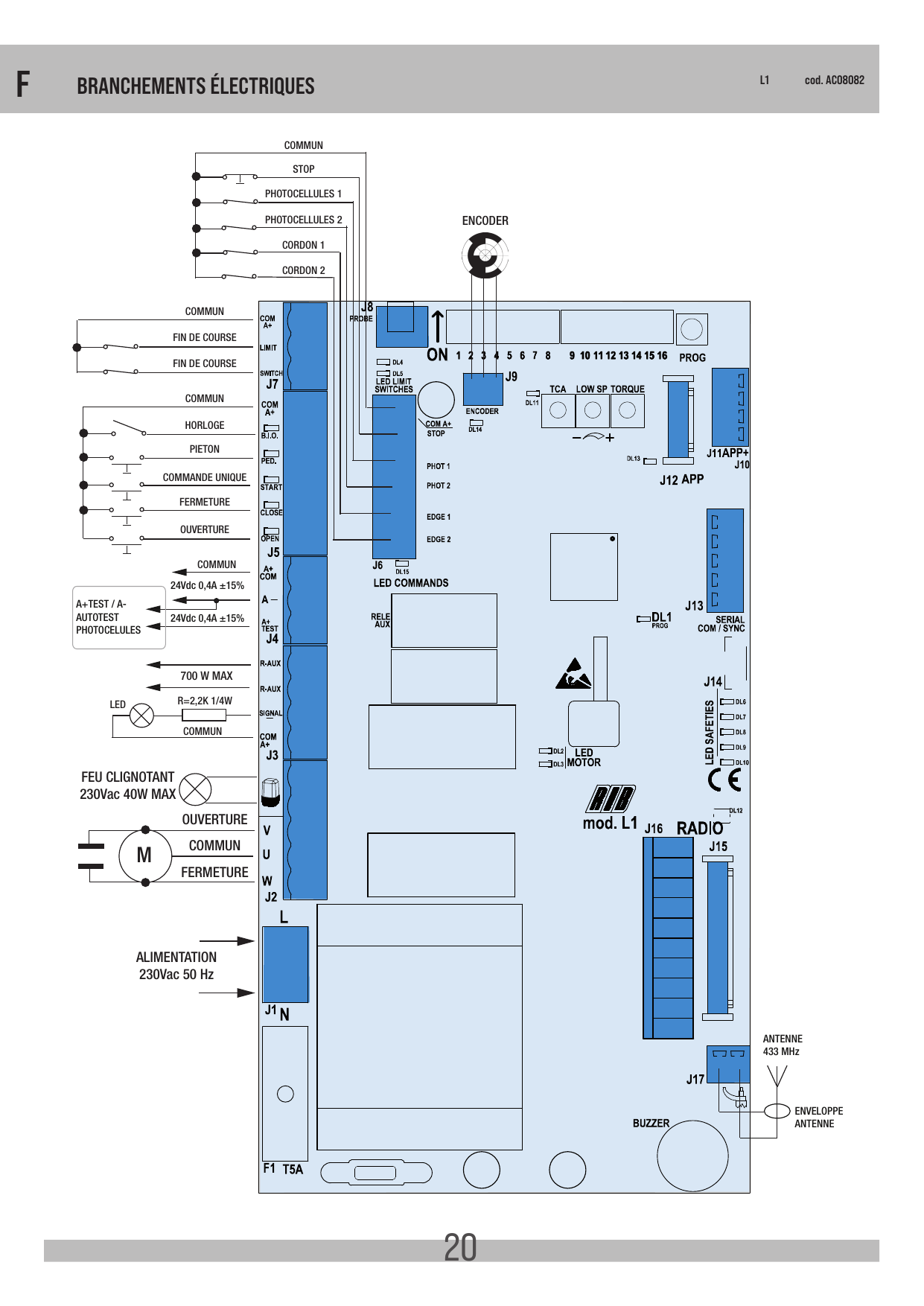

Branchements électriques - Carte L1 (cod. AC08082)

A - Branchements

Connecteur	Borne	Fonction
J1	L1 - N	Alimentation 230 Vca 50/60 Hz (120 V 60 Hz sur demande)
J2		Clignotant (max 40 W)
	U	Connexion commun du moteur
	V-W	Connexion inverseurs et condensateur du moteur
J3	R-AUX	Contact de relais auxiliaire (NO) Max 700 W
	SIGNAL	Voyant portail ouvert (24 Vdc 3 W max)
	COM A+	Commun des contacts / Positif 24 Vdc
J4	A+ COM	Positif alimentation des accessoires à 24 vcc
	A-	Négatif alimentation des accessoires à 24 vcc
	A+ TEST	Positif pour alimentation autotest photocellules à 24 vcc
J5	COM A+	Commun des contacts / Positif 24 Vdc
	B.I.O.	Contact horloge (NO)
	PED.	Contact commande ouverture pour piétons (NO)
	START	Contact à une seule impulsion (NO)
	CLOSE	Contact de fermeture (NO)
	OPEN	Contact d'ouverture (NO)
J6	COM A+	Commun des contacts / Positif 24 Vdc
	STOP	Contact de stop (NF)
	PHOT 1	Contact photocellules 1 (NF)
	PHOT 2	Contact photocellules 2 (NF)
	EDGE 1	Contact barre palpeuse 1 (NF)
	EDGE 2	Contact barre palpeuse 2 (NF)
J7	COM A+	Commun des contacts / Positif 24 Vdc
	LIMIT SWITCH	Contact fin de course qui arrête la fermeture du moteur
J8	PROBE	Connecteur pour connexion sonde chauffante (code ACG4665)
J9	ENCODER	Connecteur pour connexion encodeur (SET PLUS code ACG5460)
J10	RS485	RS485 terminaison de J11
J11	APP+	Connecteur de carte APP+
J12	APP	Connecteur de carte APP
J13	SERIAL COM / SYNC	Connecteur pour la connexion série
J15	RADIO	Connecteur pour module radio ACG8069
J16	RADIO	Connecteur pour radio récepteur extérieur 24 Vcc
J17		Antenne radio 433 MHz
PROG.		Bouton-poussoir pour la programmation
TCA		Trimmer de réglage du temps d'attente avant la fermeture automatique (par défaut déshabilité et LED DL11 éteint)
LOW SP		Trimmer de réglage de la vitesse lente en approche avec DIP 9 ON
TORQUE		Trimmer de réglage de la force
F1	T5A	Fusible de protection moteur

B - Réglages

Microinterrupteurs de programmation

• DIP 1 : Contrôle d'entretien (ON)
• DIP 2 : Programmation de la durée (ON)
• DIP 2-1 : Programmation des laps de temps d'ouverture pour piétons (DIP 2 ON suivi de DIP 1 ON)
• DIP 1-2 : Mémorisation/annulation codes radio commande ouverture totale (DIP 1 ON suivi de DIP 2 ON)
• DIP 1-3 : Mémorisation/annulation codes radio commande ouverture piétonnière (DIP 1 ON suivi de DIP 3 ON)
• DIP 1-2-3 : Mémorisation/annulation des codes radio pour commande relais auxiliaire R-AUX
• DIP 3 (ON) : Téléprogrammation des télécommandes désactivée

Microinterrupteurs de gestion

• DIP 4 : Photocellules toujours actives (OFF) - Photocellules actives uniquement en fermeture (ON)
• DIP 5 : Pré-clignotement (ON) - Clignotement normal (OFF)
• DIP 6 : Commande impulsion simple START et RADIO - pas à pas (ON) - automatique (OFF)
• DIP 7 : Autotest photocellules (ON - Activé)
• DIP 8 : Encodeur (ON - Activé) pour opérateurs PLUS avec encodeur
• DIP 9 : Ralentissement (ON - Activé)
• DIP 10 : Freinage progressif (ON - Activé)
• DIP 11 : Démarrage progressif (ON - Activé)
• DIP 12 : Activer le système radio SUN (ON) - SUN-PRO (OFF)
• DIP 13 : Gestion des contacteurs (ON - Activé). Remarque : même s'ils sont activés, les DIP 8-9-10-11 sont exclus de leur fonctionnement.

Sélection du type de moteur (DIP 14-15-16)

DIP 14	DIP 15	DIP 16	Moteur type
OFF	OFF	OFF	K800 - K1100
ON	OFF	OFF	K1400
OFF	ON	OFF	K2200

Trimmer TORQUE - Régulateur électronique de la force

La régulation de la force est effectuée en faisant tourner le Trimmer TORQUE qui sert à varier la tension de sortie aux extrémités du moteur (en tournant dans le sens horaire, on donne plus de force au moteur). Ladite force s'inclut automatiquement après 3 secondes du début de chaque manœuvre. Ceci est pour donner le maximum de poussée au moteur au moment du démarrage.

Note : si ce trimmer est réglé après avoir exécuté la procédure de programmation, il est possible que la mesure de départ du ralentissement subisse des variations (en plus ou en moins par rapport à la précédente). Par conséquent, si une nouvelle régulation du trimmer est effectuée, il est conseillé d'exécuter de nouveau la programmation des temps.

Trimmer LOW SP - Régulateur de la vitesse de ralentissement

Le réglage de la vitesse lente s'effectue en agissant sur le trimmer LOW SP par l'intermédiaire duquel il est possible de varier la tension de sortie sur le(s) moteur(s) (en le tournant dans le sens horaire, la vitesse augmente). Le réglage est nécessaire afin de déterminer la bonne vitesse en fin d'ouverture ainsi qu'en fin de fermeture en fonction de la structure du portail ou en présence de légers frottements qui pourraient compromettre le bon fonctionnement du système.

Trimmer TCA - Régulateur temps d'attente de fermeture automatique totale ou piétonne

Non habilité par défaut et LED DL11 éteinte (trimmer complètement réglé dans le sens antihoraire). Avec ce trimmer, il est possible d'effectuer le réglage du temps de pause avant la fermeture complète ou piétonne. Ce temps d'attente s'active seulement avec une porte ouverte totalement ou partiellement (piétonne) et avec la LED DL11 allumée (avec le trimmer réglé dans le sens horaire).

Le temps de pause (pour une porte totalement ouverte) peut être ajusté d'un minimum de 2 s à un maximum de 2 minutes. Le temps de pause (pour portail ouvert avec commande piétonne PED.) peut être réglé entre 2 s minimum et 30 secondes maximum.

Ex : avec trimmer TCA à demi-course, vous aurez une pause d'une minute après l'ouverture totale et de 15 s après l'ouverture piétonne avant d'avoir la fermeture automatique de la porte.

R-AUX - Contact du relais auxiliaire (NA)

Par défaut, ce relais est réglé comme lumière de courtoisie (max 700 W - 3 A - 230 Vca) pour fonctionner 3 minutes à chaque commande, avec renouvellement de l'heure à chaque commande. Vous pouvez activer le contact R-AUX avec un émetteur en exécutant la procédure de mémorisation décrite au point G.

Frein électronique (activation conseillée)

DIP 10 ON => lorsque l'ouverture ou la fermeture totale est atteinte, un freinage sera effectué pour éviter l'inertie qui endommagerait l'engrenage en cas d'impact sur les butées mécaniques.

N.B. : frein électronique avec moteurs FAST toujours activés. DIP 10 ON => un frein HARD est activé. DIP 10 OFF => un frein SOFT est activé.

Départ graduel

DIP 11 ON => un mouvement graduel s'active à chaque démarrage pendant 1 seconde. Cette fonction n'est pas activée après que l'encodeur ou la barre palpeuse ont décelé un obstacle.

Signalisations voyant DEL

• DL1 PROG - programmation active (rouge)
• DL2 - portail en phase d'ouverture (vert)
• DL3 - portail en phase de fermeture (rouge)
• DL4 - Fin de course d'ouverture LSO (vert)
• DL5 - Fin de course de fermeture LSC (rouge)
• DL6 - commande STOP (NC) (rouge)
• DL7 - contact photocellules PHOTO 1 (NC) (rouge)
• DL8 - contact photocellules PHOTO 2 (NC) (rouge)
• DL9 - contact barre palpeuse EDGE 1 (NC) (rouge)
• DL10 - contact barre palpeuse EDGE 2 (NC) (rouge)
• DL11 - TCA - temps fermeture automatique activé (rouge)
• DL12 - programmation codes radio (rouge/vert)
• DL13 - L1 géré par APP (bleu)
• DL14 - Encodeur actif (rouge)
• DL15 - Commande PROG et RADIO sur molex (vert)
• B.I.O. - Commande de horloge (vert)
• PED. - Commande ouverture piétonne (vert)
• START - Commande impulsive (vert)
• CLOSE - Commande fermeture (vert)
• OPEN - Commande ouverture (vert)

PROBE : sonde de détection de la température ambiante du moteur pour chauffage de ce dernier dans des climats particulièrement froids, jusqu'à -30 °C (connecter au connecteur J8) code ACG4665.

C - Programmation de la durée

N.B. : Le point de ralentissement de démarrage est automatiquement déterminé dans la phase de programmation temporelle et 50 ÷ 60 cm est activé avant d'atteindre l'interrupteur de fin de course d'ouverture ou de fermeture.

N.B. : Pour répéter la programmation, repositionner la porte à 20 cm à partir de l'interrupteur de limite de fermeture et suivre les procédures ci-dessous.

• Programmation sans encodeur (dédié aux moteurs K800 - K1400 - K2200 - SUPER 2200 - SUPER 3600 - 3600 SUPER FAST). N.B. : le DIP 8 doit être OFF !
• Programmation avec encodeur (dédié à moteurs K800 - K1400 - K2200 avec SET PLUS ACG5460). N.B. : le DIP 8 doit être ON !

1. N.B. : positionner la porte à environ 20 cm de l'interrupteur de limite de fermeture.
2. Réglez DIP 2 sur ON => la LED DL1 clignote brièvement.
3. Appuyez sur le bouton PROG ou START ou OPEN ou sur le bouton de la télécommande dédié à l'ouverture totale (si précédemment programmé). La porte va commencer une série de mouvements. NE PAS PASSER DEVANT LES PHOTOCELLULES PENDANT LE DÉPLACEMENT DE LA PORTE. La programmation se termine lorsque la porte est fermée et que la DEL DL1 est éteinte.
4. À la fin de la programmation, réarmer le DIP 2 sur OFF.

N.B. : Si vous programmez sans encodeur (DIP 8 OFF) puis installez l'encodeur (DIP 8 ON), vous devez répéter la programmation.

D - Programmation du temps d'ouverture piétonnière

Avec porte fermée et interrupteur de fin de course enclenché (obligatoire).

1. Réglez d'abord le DIP 2 sur ON (la LED DL1 clignote rapidement) et après DIP 1 sur ON (la LED DL1 clignote lentement).
2. Appuyez sur le bouton Piéton PED. ou le bouton de télécommande dédié à l'ouverture piétons (si programmé précédemment) => le portail s'ouvre.
3. Appuyez sur le bouton piéton pour arrêter la course (définissant ainsi l'ouverture de la porte).
4. Appuyez sur le bouton pour piétons pour commencer la fermeture.
5. Lorsque l'interrupteur de fin de course est atteint, réinitialiser DIP 1 et DIP 2 sur OFF.

Pendant la programmation, les dispositifs de sécurité sont actifs et leur intervention arrête la programmation (la LED de clignotement reste allumée et la sonnerie retentit pendant 10 s). Pour répéter la programmation, positionnez DIP 1 et DIP 2 sur OFF, fermez le portail et répétez la procédure décrite ci-dessus.

E - Programmation des codes radio pour ouverture totale (max 1000 codes)

Avec Module Radio récepteur ACG8069.

DIP 12 OFF : les télécommandes à code variable SUN-PRO peuvent être mémorisées :

• SUN-PRO 2CH 2 canaux - touches rouges et LED blanche, cod. ACG6210
• SUN-PRO 4CH 4 canaux - touches rouges et LED blanche, cod. ACG6214

DIP 12 ON (par défaut) : vous pouvez mémoriser les télécommandes avec le code fixe SUN :

• SUN 2CH deux canaux - touches bleues et LED blanche, cod. ACG6052
• SUN 4CH quatre canaux - touches bleues et LED blanche, cod. ACG6054
• SUN CLONE 2CH deux canaux - touches bleues et LED jaune, cod. ACG6056
• SUN CLONE 4CH 4 canaux - touches bleues et LED jaune, cod. ACG6058

La programmation ne peut se faire que lorsque le portail est stationnaire.

1. Positionner DIP 1 sur ON, puis DIP 2 sur ON. La LED DL12 clignote en rouge pendant 10 s.
2. Dans ces 10 s, appuyez sur le bouton de la télécommande (normalement le canal A). Si la télécommande est correctement mémorisée, la LED DL12 s'allume en vert et une tonalité du buzzer confirme la mémorisation correcte. Les 10 s pour la programmation des codes sont automatiquement renouvelées (LED DL12 qui clignote en rouge) pour pouvoir mémoriser la télécommande suivante.
3. Pour terminer la programmation, laisser s'écouler 10 sec, ou bien appuyer pendant un moment sur le bouton PROG. La LED DL12 arrête de clignoter.
4. Repositionner DIP 1 sur OFF et DIP 2 sur OFF.

Programmation à distance de nouvelles télécommandes dédiées à l'ouverture totale

1. Appuyez 3 fois de suite sur le bouton de la télécommande valide dédié à l'ouverture complète du portail. Le buzzer retentira une fois pendant 1 seconde et le clignotant clignotera pendant 4 secondes pour signaler l'activation de la procédure.
2. Immédiatement, appuyez une fois sur le même bouton de la ou des nouvelles télécommandes que vous souhaitez enregistrer. Le buzzer retentira 1 fois pour confirmer l'enregistrement de chaque nouvelle télécommande. Attendez 4 secondes pour que la procédure se termine. Le clignotant s'éteindra.

Si vous ne souhaitez pas utiliser cette fonction, réglez le DIP 3 sur ON pour la désactiver.

Procédure d'effacement de tous les codes radio réservés à l'ouverture totale

1. Positionner le DIP 1 sur ON et ensuite le DIP 2 sur ON.
2. La LED DL12 clignote rouge pendant 10 s.
3. Pendant ces 10 s, enfoncer et maintenir appuyé le bouton PROG pendant 5 s. La confirmation de l'effacement de la mémoire est signalée par deux clignotements verts de la LED DL12 et deux tonalités du buzzer. Par la suite, la LED DL12 clignote en rouge pendant 10 s et il est possible d'insérer de nouveaux codes.
4. Repositionner DIP 1 sur OFF et DIP 2 sur OFF.

Signalisation mémoire saturée codes radio réservés à l'ouverture totale

1. Positionner le DIP 1 sur ON et ensuite le DIP 2 sur ON.
2. La LED DL12 clignote 6 fois vert, indiquant la saturation de la mémoire (1000 codes présents).
3. Ensuite la LED DL1 de programmation reste active pendant 10 s, rendant possible l'effacement total des codes.
4. Repositionner DIP 1 sur OFF et DIP 2 sur OFF.

F - Programmation codes radio ouverture piétonne (max 1000 codes)

Avec Module Radio récepteur ACG8069.

1. Positionner DIP 1 sur ON et ensuite DIP 3 sur ON. La LED DL12 clignote vert pendant 10 s.
2. Appuyer sur la touche de la télécommande (normalement sur le canal B) dans les 10 s. Si la télécommande est correctement mémorisée, la LED DL12 émet un clignotement rouge et une tonalité du buzzer confirme la bonne mémorisation. Le temps de programmation des codes se renouvelle automatiquement pour pouvoir mémoriser la télécommande suivante.
3. Pour terminer la programmation, laisser s'écouler 10 sec, ou bien appuyer pendant un instant sur le bouton PROG. La LED DL12 arrête de clignoter.
4. Repositionner DIP 1 sur OFF et DIP 3 sur OFF.

Programmation à distance de nouvelles télécommandes dédiées à l'ouverture piéton

1. Appuyez 3 fois de suite sur le bouton de la télécommande valide dédiée à l'ouverture piétonne du portail. Le buzzer retentira 2 fois pendant 1 seconde et le clignotant clignotera pendant 4 secondes pour signaler l'activation de la procédure.
2. Immédiatement, appuyez 1 fois sur le même bouton de la ou des nouvelles télécommandes que vous souhaitez enregistrer. Le buzzer retentira 1 fois pour confirmer l'enregistrement. Attendez 4 secondes pour que la procédure se termine. Le clignotant s'éteindra.

Procédure d'effacement de tous les codes radio réservés à l'ouverture piétonne

1. Positionner le DIP 1 sur ON et ensuite le DIP 3 sur ON. La LED DL12 clignote vert pendant 10 s.
2. Pendant ces 10 s, enfoncer et maintenir appuyé le bouton PROG pendant 5 s. La confirmation de l'effacement de la mémoire est signalée par deux clignotements verts de la LED DL12 et deux tonalités du buzzer.
3. Par la suite, la LED DL12 clignote en rouge pendant 10 s et il est possible d'insérer de nouveaux codes.
4. Repositionner DIP 1 sur OFF et DIP 3 sur OFF.

Signalisation mémoire saturée codes radio réservés à l'ouverture piétonne

1. Positionner le DIP 1 sur ON et ensuite le DIP 3 sur ON.
2. La LED DL12 clignote vert 6 fois, indiquant la saturation de la mémoire (1000 codes présents). Puis la LED DL12 reste active rouge pendant 10 s, rendant possible l'effacement total des codes.
3. Repositionner DIP 1 sur OFF et DIP 3 sur OFF.

G - Programmation codes radio pour contact R-AUX (max 1000 codes)

Avec Module Radio récepteur ACG8069. La gestion avec télécommande ne peut être activée qu'avec l'application RIB GATE. R-AUX fonctionne normalement comme une lumière de courtoisie pendant 3 minutes. Grâce à l'application RIB GATE, il est possible de configurer le fonctionnement de ce relais à volonté.

1. Positionner DIP 1 sur ON, DIP 2 sur ON et ensuite DIP 3 sur ON. La LED DL12 clignote orange pendant 10 s.
2. Appuyer sur la touche de la télécommande (normalement sur le canal C) dans les 10 s. Si la télécommande est correctement mémorisée, la LED DL12 émet un clignotement vert et une tonalité du buzzer confirme la bonne mémorisation. Le temps de programmation des codes se renouvelle automatiquement.
3. Pour terminer la programmation, laisser s'écouler 10 sec, ou bien appuyer pendant un instant sur le bouton PROG. La LED DL12 arrête de clignoter.
4. Repositionner DIP 1, 2 et 3 sur OFF.

Programmation à distance de nouvelles télécommandes dédiées au relais R-AUX

1. Appuyez 3 fois de suite sur le bouton de la télécommande valide dédiée à l'ouverture piétonne du portail. Le buzzer retentira 3 fois pendant 1 seconde et le clignotant clignotera pendant 4 secondes pour signaler l'activation de la procédure.
2. Immédiatement, appuyez une fois sur le même bouton de la ou des nouvelles télécommandes que vous souhaitez enregistrer. Le buzzer retentira 1 fois pour confirmer l'enregistrement. Attendez 4 secondes pour que la procédure se termine. Le clignotant s'éteindra.

Procédure d'effacement de tous les codes radio réservés au relais R-AUX

1. Positionner DIP 1 sur ON, DIP 2 sur ON et ensuite DIP 3 sur ON. La LED DL12 clignote orange pendant 10 s.
2. Pendant ces 10 s, enfoncer et maintenir appuyé le bouton PROG pendant 5 s. La confirmation de l'effacement est signalée par deux clignotements verts de la LED DL12 et deux tonalités du buzzer.
3. Par la suite, la LED DL12 clignote orange pendant 10 s et il est possible d'insérer de nouveaux codes.
4. Repositionner DIP 1, 2 et 3 sur OFF.

Signalisation mémoire saturée codes radio réservés au relais R-AUX

1. Positionner DIP 1 sur ON, DIP 2 sur ON et ensuite DIP 3 sur ON.
2. La LED DL12 clignote vert 6 fois, indiquant la saturation de la mémoire (1000 codes présents). Puis la LED DL12 reste active rouge pendant 10 s, rendant possible l'effacement total des codes.
3. Repositionner DIP 1, 2 et 3 sur OFF.

Fonctionnement des accessoires de commande

Bouton d'ouverture (COM A+/OPEN)

À portail arrêté, le bouton commande le mouvement d'ouverture. S'il est enfoncé pendant la fermeture, cela provoque la ré-ouverture du portail.

Bouton d'ouverture avec fonction horloge (COM A+/B.I.O.)

La fonction horloge est utile dans les heures de pointe, lorsque la circulation est ralentie (par ex. entrée/sortie d'ouvriers, urgences dans des zones résidentielles, parkings, etc.). En branchant un interrupteur et/ou une horloge quotidienne/hebdomadaire aux bornes « COM A+/B.I.O. », il est possible d'ouvrir le portail et de le laisser ouvert jusqu'à ce que l'interrupteur ou l'horloge reste actifs. Lorsque l'automatisme est ouvert, toutes les fonctions de commande sont inhibées. Au relâchement de l'interrupteur ou à la fin de l'heure définie, on a la fermeture immédiate de l'automatisme.

Bouton de fermeture (COM A+/CLOSE)

À portail arrêté, ce bouton commande le mouvement de fermeture.

Bouton de commande simple (COM A+/START)

DIP 6 ON => effectue une séquence des commandes ouvre-arrête-ferme-arrête-ouvre etc.

DIP 6 OFF => effectue l'ouverture à portail fermé. Si actionné pendant le mouvement d'ouverture, il ne provoque aucun effet. Si actionné à portail ouvert, il ferme le portail. Si actionné pendant la fermeture, il rouvre le portail.

Télécommande

DIP 6 ON => effectue une commande cyclique des commandes ouvre-arrête-ferme-arrête-ouvre etc.

DIP 6 OFF => effectue l'ouverture à portail fermé. Si actionné pendant le mouvement d'ouverture, il ne provoque aucun effet. Si actionné à portail ouvert, il ferme le portail. Si actionné pendant la fermeture, il rouvre le portail.

Bouton d'ouverture piéton (COM A+/PED.)

Bouton dédié à une ouverture partielle et à sa refermeture. Pendant l'ouverture, la pause ou la fermeture à partir de la commande piéton, il est possible de commander l'ouverture totale à l'aide de n'importe quelle commande branchée sur la carte. DIP 6 permet de sélectionner le mode de fonctionnement du bouton de commande piéton.

DIP 6 ON => effectue une commande cyclique des commandes ouvre-arrête-ferme-arrête etc.

DIP 6 OFF => effectue l'ouverture à portail fermé. Si actionné pendant le mouvement d'ouverture, il ne provoque aucun effet. S'il est actionné à portail ouvert piéton, il le ferme. Si actionné pendant la fermeture, il rouvre le portail.

Fonctionnement des accessoires de sécurité

Encodeur de sécurité (SET PLUS ACG5460) - Fonction de sécurité PL « b » selon EN13849-1

Il a la tâche d'agir comme dispositif de sécurité tant en ouverture qu'en fermeture par l'inversion du mouvement en cas d'impact. Le fonctionnement du moteur avec encodeur est activé par le commutateur DIP 8 (ON - Activé). En cas de non-fonctionnement de l'encodeur (non alimenté, fils déconnectés, disque brisé ou défectueux) la manutention du portail n'est pas exécutée. Après l'intervention de l'encodeur en ouverture ou en fermeture, la porte s'arrête puis s'inverse pendant 1 seconde, entrant en alarme.

N.B. : La LED DL14 signale que l'encodeur fonctionne correctement pendant le mouvement du portail.

Alarme par l'encodeur : l'état d'alarme est signalé par le clignotant qui sera activé pendant 1 minute, et du BUZZER avec 5 tons toutes les 5 s pendant 1 minute. Durant ou après la minute d'alarme, il est possible de rétablir le fonctionnement du portail en appuyant sur n'importe quel bouton-poussoir de commande.

Photocellule (COM A+/PHOT 1, COM A+/PHOT 2) - Fonction de sécurité PL « b » selon EN13849-1

DIP 4 OFF => À portail fermé, si un obstacle s'interpose au rayon des photocellules, le portail ne s'ouvre pas. Durant le fonctionnement, les photocellules interviennent tant en ouverture (avec reprise du mouvement en ouverture après la libération des photocellules), qu'en fermeture (avec reprise du mouvement inverse après la libération des photocellules).

DIP 4 ON => À portail fermé, si un obstacle s'interpose au rayon des photocellules et que l'ouverture est commandée, le portail s'ouvre (durant l'ouverture les photocellules n'interviendront pas). Les photocellules n'interviendront qu'en phase de fermeture (avec reprise du mouvement inverse après une seconde même si ces dernières demeurent occupées).

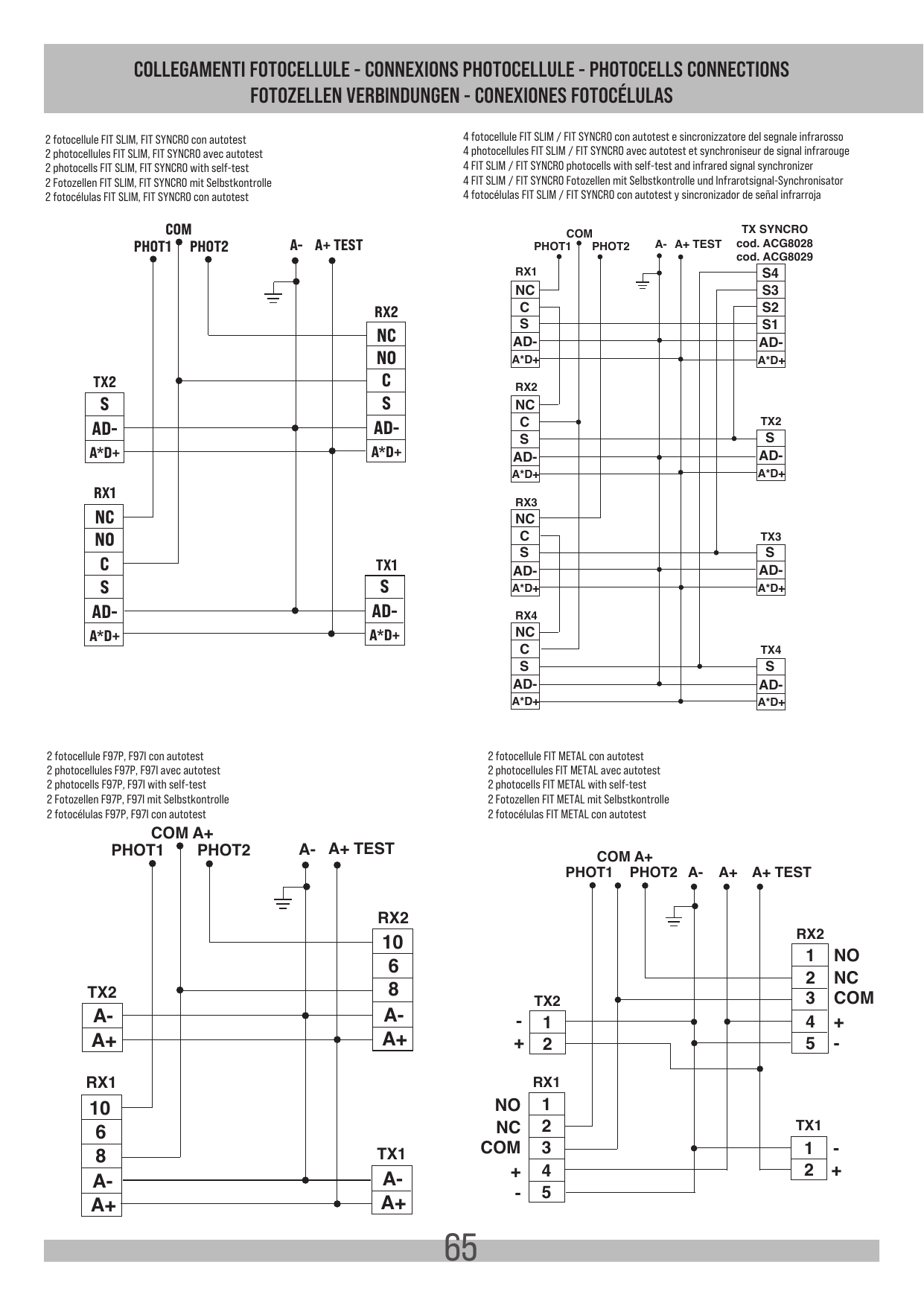

Monitorage des photocellules (A+TEST/A-) selon EN12453 par. 5.1.2

Connecter les photocellules à A+TEST/A- et configurer le DIP 7 sur ON. Le monitorage est un test de fonctionnement des photocellules, exécuté au début de chaque manœuvre du portail. Le mouvement du portail n'est donc possible que si la/les photocellule(s) ont passé le test de fonctionnement.

ATTENTION : Le monitorage des entrées photocellule (PHOT 1/PHOT 2) peut être activé en mettant le DIP 7 sur ON, ou bien désactivé en positionnant le DIP 7 sur OFF.

Alarme d'autotest photocellule (DIP 7 ON) : à chaque commande, si le monitorage de la photocellule a un résultat négatif, une alarme est signalée par le BUZZER qui émet 4 tons toutes les 5 s. Dans cette condition, la porte reste immobile. Il n'est possible de rétablir le fonctionnement normal qu'en réparant la photocellule et en appuyant sur une des commandes habilitées.

Barre palpeuse (COM A+/EDGE 1, COM A+/EDGE 2) - Fonction de sécurité PL « b » selon EN13849-1

Pendant la fermeture, si EDGE 1 est activée, elle change le mouvement en ouverture. Si la barre palpeuse reste occupée, elle ne permet pas la fermeture. Pendant l'ouverture, si EDGE 2 est activée, elle change le mouvement en fermeture. Si la barre palpeuse reste occupée, elle ne permet pas l'ouverture. Si vous n'en utilisez pas, ponter les bornes COM A+/EDGE1/EDGE2.

Alarme barre palpeuse : le clignotant et le buzzer sont activés avec 2 tons toutes les 5 s pendant une minute.

Monitorage des barres palpeuses (selon EN12453 par. 5.1.2) : via la carte APP et l'application RIB GATE, il est possible d'activer la surveillance des bords mécaniques (NC avec résistance 8K2) et résistifs (NO avec résistance 8K2).

Bouton d'arrêt (COM A+/STOP) - Fonction de sécurité PL « b » selon EN13849-1

Pendant le mouvement, le bouton d'arrêt effectue l'arrêt du portail. Si le bouton STOP est enfoncé lorsque le portail est totalement ouvert (ou partiellement, au moyen de la commande piéton), la fermeture automatique sera momentanément exclue (si activée à l'aide du trimmer TCA avec la led DL11 allumée). Il est donc nécessaire d'actionner une nouvelle commande pour refermer le portail. En refermant le portail, la fermeture automatique sera réactivée (si activée à l'aide du trimmer TCA avec la led DL11 allumée).

Travail avec commande maintenue, dans le cas de panne de sécurité

Si l'un des deux barre palpeuse est en panne ou engagé pour plus de 5 s, ou si l'un des deux photocellule est en panne ou engagée pour plus de 60 secondes, les commandes OPEN, CLOSE, START et PED. fonctionnent seulement avec commande maintenue. La signalisation de l'activation de cette opération est donnée par la LED DL1 qui clignote. Le contrôle radio et la fermeture automatique sont exclus parce que leur fonctionnement n'est pas autorisé par les règles. À la restauration du contact de sécurité, l'opération est restaurée après une seconde, et donc aussi la télécommande et la fermeture automatique sont de travail.

• Note 1 : Au cours de cette opération dans le cas de panne des barres palpeuses (ou photocellules), les photocellules (ou barres palpeuses) qui ne sont pas en panne, fonctionnent encore avec l'interruption de l'opération en cours.
• Note 2 : Le bouton de STOP n'est pas considéré comme un contournement de la sécurité dans ce mode, s'il est pressé ou en panne, il ne permet pas de tout mouvement.

Signalisations visuelles et acoustiques

Clignotant

N.B. : Ce tableau électronique peut alimenter SEULEMENT les clignotants avec circuit clignotant (code ACG7072) de 40 W maximum.

Fonction pré-clignotement : DIP 5 OFF => le moteur, le clignotant et le ronfleur partent simultanément. DIP 5 ON => le clignotant et le ronfleur partent 3 secondes avant le moteur.

Buzzer

Il a pour tâche de signaler l'intervention des sécurités, les anomalies et la mémorisation et l'annulation des codes radio.

SIGNAL - Voyant de signalisation portail ouvert (COM A+/SIGNAL-)

Il a la tâche de signaler les états de portail ouvert, partiellement ouvert ou non complètement fermé. Il s'éteint seulement à portail complètement fermé. Durant la programmation, ce dispositif de signalisation n'est pas actif.

N.B. : Si l'on excède avec les commandes ou avec les ampoules, la logique de la centrale en sera compromise et il y a une possibilité de blocage des opérations.

Fonctionnement après coupure de courant

Au moment de la coupure de courant, l'état du portail est enregistré au sein de la mémoire. Au retour de la tension de secteur :

• Si le portail se trouve sur le fin de course d'ouverture ou de fermeture, à l'actionnement d'une commande, le portail se fermera ou s'ouvrira avec les données mémorisées.
• Si le portail se trouve dans une position intermédiaire, l'actionnement d'une commande fera ouvrir lentement le portail jusqu'à atteindre le fin de course d'ouverture. Une fois ce premier mouvement terminé, l'opérateur recommencera à fonctionner à la vitesse définie.

Caractéristiques techniques de la carte

Écart de température	-10 ÷ +55 °C
Humidité	< 95% sans condensation
Tension d'alimentation	230 ou 120V~ ±10%
Fréquence	50/60 Hz
Absorption maximale de la carte	30 mA
Microinterruptions de réseau	100 ms
Puissance maximale du voyant portail ouvert	3 W (équivalent à 1 ampoule de 3W ou 5 voyants DEL avec résistance en série de 2,2 KΩ)
Charge maximale à la sortie clignotant	40 W avec charge résistive
Courant disponible pour photocellules et accessoires	400 mA 24 Vcc
Courant disponible sur connecteur radio	200 mA 24 Vcc

Caractéristiques techniques radio (seulement modèles CRX)

Fréquence réception	433,92 MHz
Impédance	52 ohm
Sensibilité	>1 µV
Contrôle de rétroaction	PLL
Codes mémorisables	1000

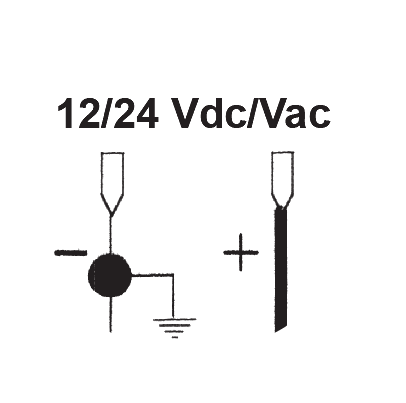

Toutes les entrées doivent être utilisées comme des contacts propres parce que l'alimentation est générée intérieurement (tension sécuritaire) à la carte. Les éventuels circuits externes connectés aux sorties de la centrale doivent garantir l'isolation double ou renforcée par rapport aux parties à tension dangereuse. Toutes les entrées sont gérées par un circuit intégré programmé qui exécute un autocontrôle à chaque mise en marche.

Vérification d'entretien

1. Réglez DIP 1 sur ON => la LED DL1 commence à clignoter.
2. Appuyer sur le bouton PROG et le maintenir enfoncé (la commande est présente : ouvrir-arrêter-fermer-arrêter-ouvrir-etc.) => le portail démarre à haute vitesse puis ralentit jusqu'à ce que le fin de course soit atteint.
3. À la fin, remettez DIP 1 sur OFF. La LED DL1 s'éteint, signalant la sortie du contrôle.

Si le moteur ne fonctionne pas pendant cette vérification, vérifiez les connexions et son condensateur. Si le moteur fonctionne correctement, vérifiez les dispositifs de sécurité.

Solution des problèmes

Mettez à jour le micrologiciel du panneau à l'aide de la carte APP et de l'application RIB GATE. Après avoir effectué tous les raccordements en suivant attentivement le schéma et avoir positionné le portail en position intermédiaire, vérifier l'allumage correct des leds rouges DL6, DL7, DL8, DL9 et DL10.

LED	État	Diagnostic / Action
DL6	éteinte	Bouton de STOP en panne (si le STOP n'est pas connecté, ponter entre COM A+ et STOP)
DL7 ou DL8	éteinte	Photocellules en panne (si les photocellules ne sont pas reliées, effectuer la connexion entre COM A+ et PHOTO 1/PHOTO 2)
DL9 ou DL10	éteinte	Barre palpeuse en panne (si la barre palpeuse n'est pas reliée, effectuer la connexion entre COM et EDGE 1/EDGE 2)
DL12	éteinte	Le module radio fonctionne correctement
DL12	allumée	Le module radio est manquant ou défectueux ou non reconnu après une surtension
DL13 bleu	allumée	Certaines fonctions sont activées via un smartphone ; vérifiez l'état de la carte via un smartphone car l'état du dip/trimmer peut ne pas être vrai

Sur la carte, des fusibles à réarmement automatique interviennent en cas de court-circuit en interrompant la sortie qui leur est affectée. En cas de dépannage, il est conseillé de débrancher tous les connecteurs amovibles et de les brancher un par un afin d'identifier plus facilement la cause du défaut.

Tableau de dépannage

Défaut	Solution
Après avoir effectué les raccordements et allumé le courant, toutes les leds sont éteintes.	Vérifier l'intégrité du fusible F1. En cas de fusible en panne, en utiliser uniquement de valeur adéquate F1 = T 5A.
Le moteur ouvre et ferme, mais n'a pas de force et se déplace lentement.	Vérifier le réglage des trimmers TORQUE et LOW-SPEED.
Le portail effectue l'ouverture, mais ne se referme pas après le temps configuré.	S'assurer que le trimmer TCA est habilité avec la LED DL11 allumée. Si le contact B.I.O. est toujours enfoncé => vérifier l'état de l'horloge connectée à l'entrée B.I.O. Si l'autotest de la photocellule est négatif => vérifier les connexions entre le tableau et la/les photocellule(s).
Le portail ne s'ouvre pas et ne se referme pas en actionnant les boutons START, RADIO, OPEN et CLOSE.	Contact barre palpeuse en panne. Contact photocellules en panne avec DIP 4 sur OFF => Réparer ou remplacer le contact en panne. Si l'autotest de la photocellule est négatif => vérifier les connexions entre le tableau et la/les photocellule(s).
Moteur avec Encodeur (DIP 7 sur ON) activé. Le portail s'ouvre et se referme uniquement en partie.	Vérifier le raccordement de l'Encodeur. Éventuellement le remplacer.
En actionnant le bouton START, OPEN ou CLOSE, le portail n'effectue aucun mouvement.	Impulsion START, OPEN ou CLOSE toujours insérée. Contrôler et remplacer les éventuels boutons ou microrupteurs du sélecteur.
La phase de ralentissement ne s'exécute pas.	S'assurer que le DIP 9 soit sur ON (ralentissement activé). Exécuter l'étude des temps à travers la procédure avec DIP 2. Vérifier le réglage trimmer LOW SPEED.
Un bouton incorrect de télécommande a été enregistré.	Pour supprimer ce bouton : a. Activez la procédure d'apprentissage du code radio correspondant (TOTAL, PIÉTON ou R-AUX). b. Appuyez brièvement sur le bouton PROG ; la LED bicolore DL12 clignote rapidement. Vous disposez de 5 secondes pour appuyer sur le bouton à supprimer. Un double clignotement VERT de la LED DL12 et un double bip sonore indiquent que la suppression a réussi.

Tableau récapitulatif alarmes visuelles et sonores

Signalisations en cours de programmation

Événement	État buzzer	État clignoteur	État LED DL1
DIP 1 ON (mode homme mort) ou panne d'une sécurité	Éteint	Éteint	Clignote 250 ms ON/OFF
DIP 2 ON (programmation course totale)	Éteint	Éteint	Clignote 500 ms ON/OFF
DIP 2 ON > DIP 1 ON (programmation course piéton)	Éteint	Éteint	Clignote 500 ms ON/OFF
Procédure de programmation interrompue (intervention d'une sécurité)	Tonalité de 10s avec pause de 2 s	Éteint	Allumée fixe

Événement	État buzzer	État clignoteur	État LED DL12
Aucun code inséré	Éteint	Éteint	Clignote rouge/vert
DIP 1 ON > DIP 2 ON programmation codes radio ouverture totale	Éteint	Éteint	Clignote en rouge pendant 10 s
DIP 1 ON > DIP 3 ON programmation codes radio ouverture piéton	Éteint	Éteint	Clignote en vert pendant 10 s
DIP 1 ON > DIP 2 ON > DIP 3 ON programmation codes radio pour R-AUX	Éteint	Éteint	Clignote en orange pendant 10 s
Programmation correcte des codes radio pour l'ouverture totale et R-AUX	1 Tonalité	Éteint	S'allume en vert une fois
Programmation correcte des codes radio pour l'ouverture piéton	1 Tonalité	Éteint	S'allume en rouge une fois
Code radio non contenu dans la mémoire	Éteint	Éteint	Flash rouge
Mémoire saturée en codes radio (1000 codes mémorisés)	Éteint	Éteint	Effectue 6 clignotements verts
Suppression codes ouverture totale, piéton et R-AUX	2 Tonalités	Éteint	Effectue 2 clignotements verts

Signalisations pendant le fonctionnement

Événement	État buzzer	État clignoteur	État LED et sortie signal
Bouton d'arrêt enfoncé	Éteint	Éteint	Led DL6 s'éteint
Intervention photocellule	1 Tonalité	Éteint	Led DL7-8 s'éteint
Intervention barre palpeuse	2 Tonalités	Éteint	Led DL9-10 s'éteint
Panne d'une sécurité ou sécurité enclenchée pendant une durée prolongée	Éteint	Éteint	Led DL1 clignote 250 ms ON/OFF
Alarme provenant de barre palpeuse	2 Tonalités toutes les 5 s pendant 1 minute (renouvelée par l'actionnement d'une commande)	Clignote pendant 1 minute	Aucune led associée
Échec alarme d'autotest photocellule	4 Tonalités toutes les 5 s pendant 1 minute (renouvelée par l'actionnement d'une commande)	Éteint	Aucune led associée
Alarme Encodeur	5 Tonalités toutes les 5 s pendant 1 minute (renouvelée par l'actionnement d'une commande)	Clignote pendant 1 minute	Led DL14 éteint
Blocage fonctionnel exécuté par smartphone	Éteint	Éteint	Led DL12 allumée fixe en vert
Réalisation de cycles définis	6 Tonalités toutes les 5 s (renouvelée par l'actionnement d'une commande)	Éteint	Pas de led appariées
Économie d'énergie activée par smartphone	Éteint	Éteint	La led bleue clignote une fois toutes les 5 s
L'alarme d'auto-apprentissage a échoué	Tonalité continue pendant 10 s avec une pause de 2 s. Non actif lorsque DIP 2 est désactivé	Éteint	Aucune led associée

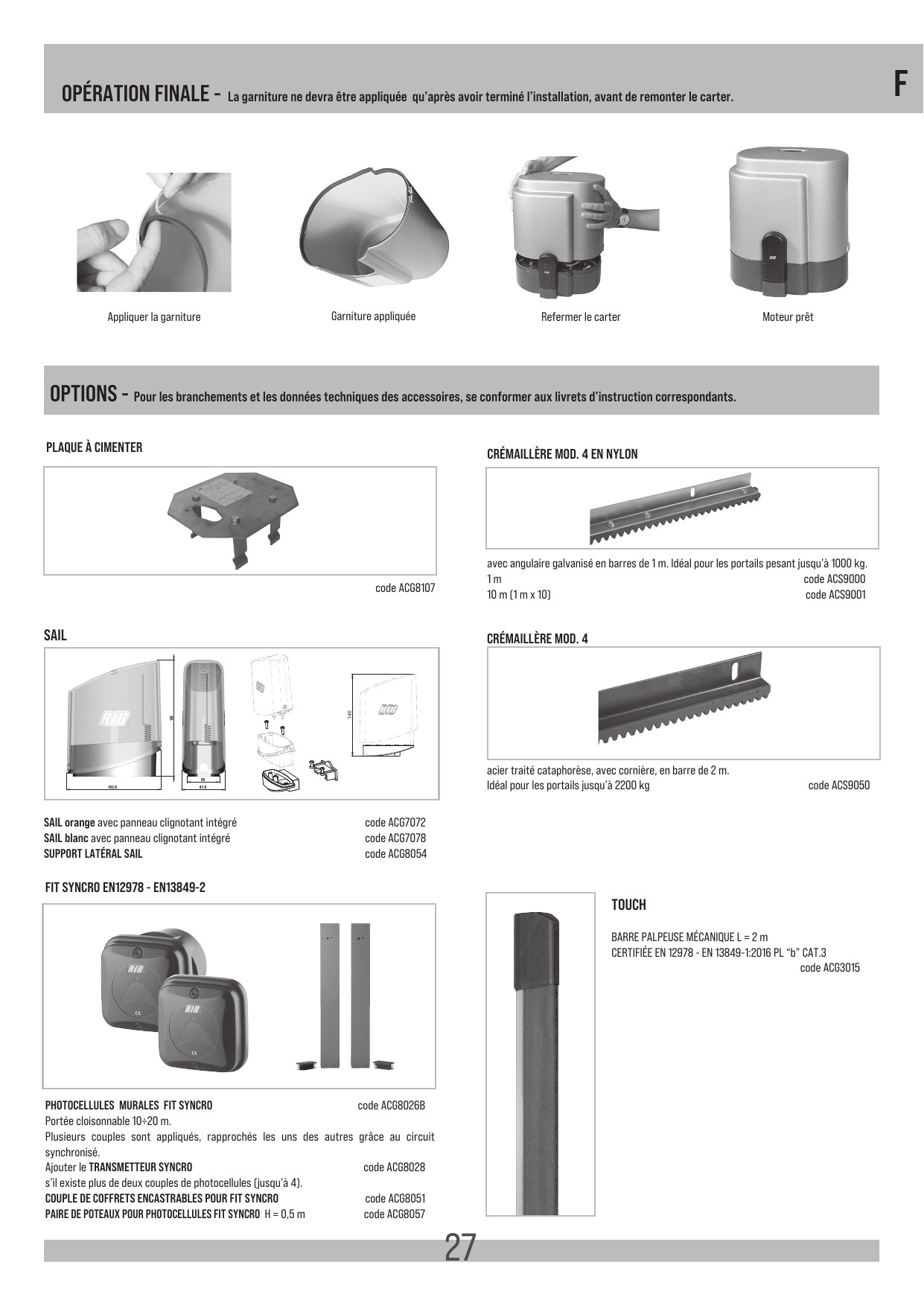

Opération finale

La garniture ne devra être appliquée qu'après avoir terminé l'installation, avant de remonter le carter. Étapes : appliquer la garniture, garniture appliquée, refermer le carter, moteur prêt.

Options et accessoires

Pour les branchements et les données techniques des accessoires, se conformer aux livrets d'instruction correspondants.

Plaque à cimenter

code ACG8107

Crémaillère Mod. 4 en nylon

Avec angulaire galvanisé en barres de 1 m. Idéal pour les portails pesant jusqu'à 1000 kg.

• 1 m — code ACS9000
• 10 m (1 m x 10) — code ACS9001

Crémaillère Mod. 4

Acier traité cataphorèse, avec cornière, en barre de 2 m. Idéal pour les portails jusqu'à 2200 kg — code ACS9050

SAIL

• SAIL orange avec panneau clignotant intégré — code ACG7072
• SAIL blanc avec panneau clignotant intégré — code ACG7078
• Support latéral SAIL — code ACG8054

FIT SYNCRO (EN12978 - EN13849-2)

Photocellules murales FIT SYNCRO — code ACG8026B. Portée cloisonnable 10÷20 m. Plusieurs couples sont appliqués, rapprochés les uns des autres grâce au circuit synchronisé.

• Transmetteur SYNCRO — code ACG8028 (s'il existe plus de deux couples de photocellules, jusqu'à 4)
• Couple de coffrets encastrables pour FIT SYNCRO — code ACG8051
• Paire de poteaux pour photocellules FIT SYNCRO H = 0,5 m — code ACG8057

TOUCH

Barre palpeuse mécanique L = 2 m, certifiée EN 12978 - EN 13849-1:2016 PL « b » CAT.3 — code ACG3015

Émetteurs radio SUN

• SUN 2CH — cod. ACG6052
• SUN 4CH — cod. ACG6054
• SUN CLONE 2CH — cod. ACG6056
• SUN CLONE 4CH — cod. ACG6058
• SUN-PRO 2CH — cod. ACG6210
• SUN-PRO 4CH — cod. ACG6214

Module radio 433 MHz

cod. ACG8069

PROBE

Sonde de relevé température moteur pour réchauffement de celui-ci en climats particulièrement froids, jusqu'à -30 °C (brancher à connecteur J8) — code ACG4665.

ACG5460 SET PLUS

Codeur pour détecter les obstacles durant les manœuvres d'ouverture et de fermeture.

Cartes et modules de connectivité

• APP8050B Carte APP : pour gérer le tableau de contrôle via Bluetooth 4.2
• APP8054B Carte APP+ : pour gérer le tableau de contrôle via Bluetooth 4.2
• APP8064B Module Wi-Fi pour Carte APP+ : pour gérer le tableau de contrôle via un réseau Wi-Fi local (WLAN)
• APP8066 Module RJ45 pour Carte APP+ : pour gérer le tableau de contrôle via un réseau de données local (LAN)
• APP8060 Module d'horloge pour Carte APP+ : pour gérer le tableau de contrôle comme contrôle d'accès

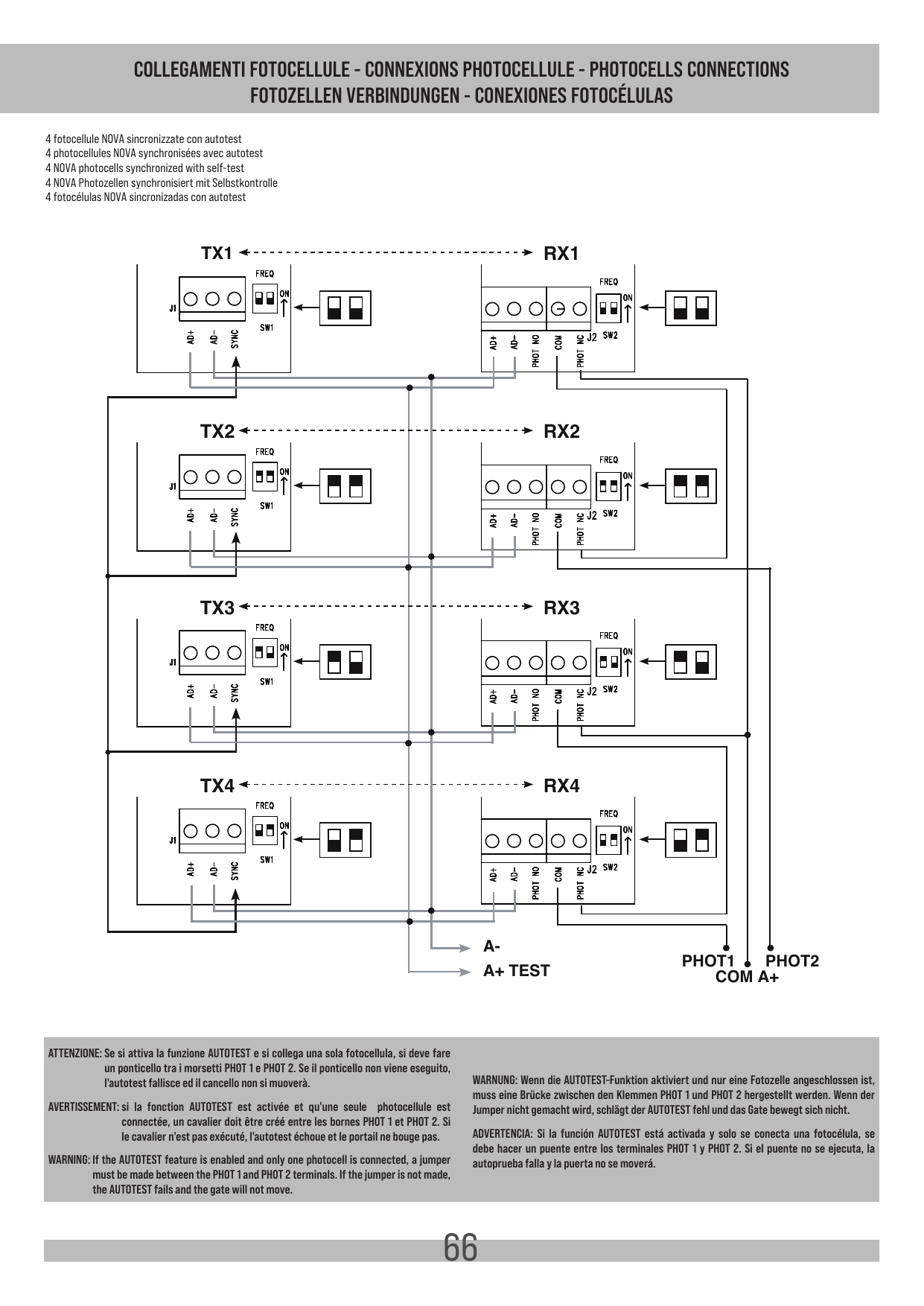

Connexions photocellules

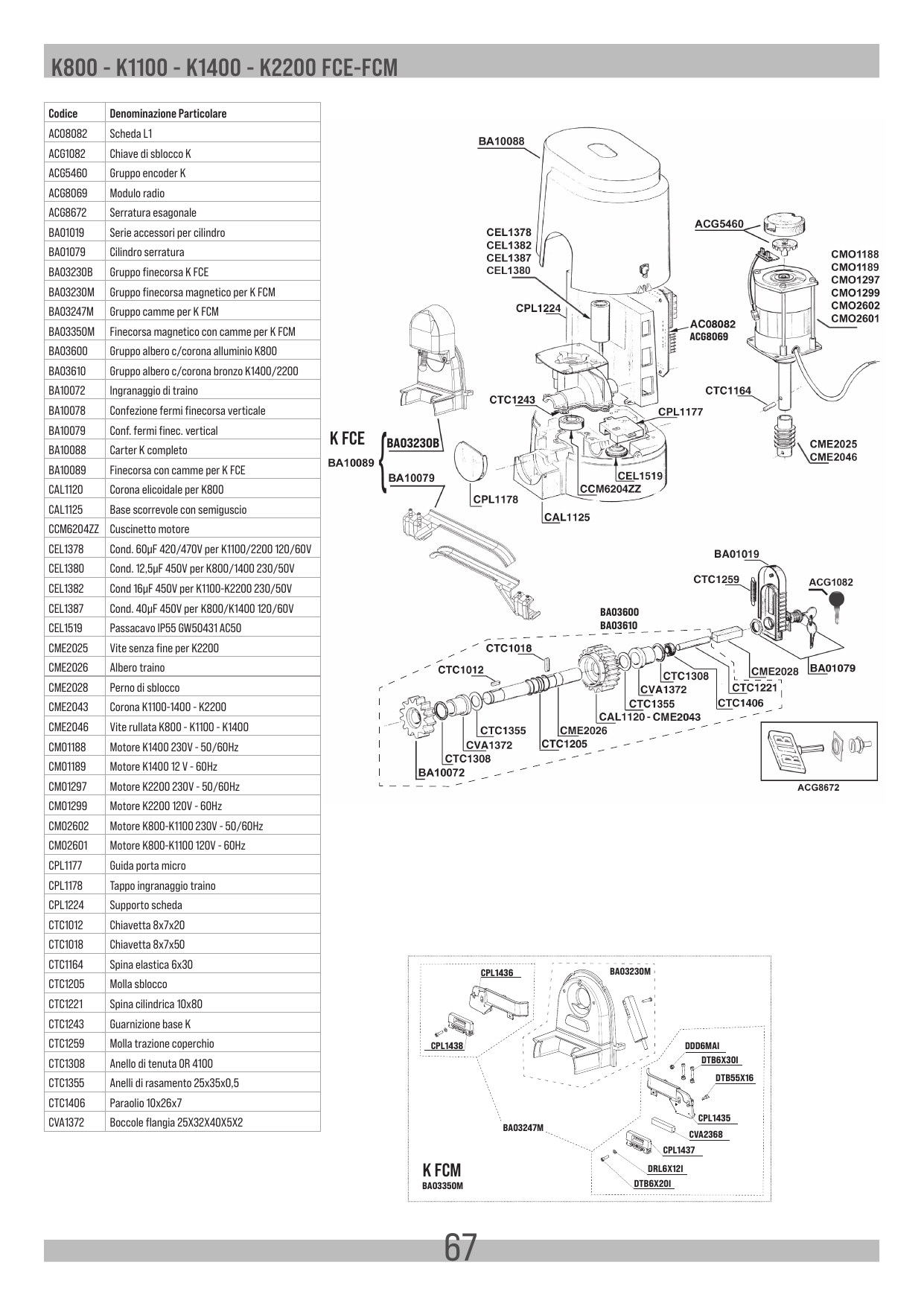

Liste des pièces détachées K800 - K1100 - K1400 - K2200 FCE-FCM

Code	Dénomination du particulier
AC08082	Scheda L1
ACG1082	Chiave di sblocco K
ACG5460	Gruppo encoder K
ACG8069	Modulo radio
ACG8672	Serratura esagonale
BA01019	Serie accessori per cilindro
BA01079	Cilindro serratura
BA03230B	Gruppo finecorsa K FCE
BA03230M	Gruppo finecorsa magnetico per K FCM
BA03247M	Gruppo camme per K FCM
BA03350M	Finecorsa magnetico con camme per K FCM
BA03600	Gruppo albero c/corona alluminio K800
BA03610	Gruppo albero c/corona bronzo K1400/2200
BA10072	Ingranaggio di traino
BA10078	Confezione fermi finecorsa verticale
BA10079	Conf. fermi finec. vertical
BA10088	Carter K completo
BA10089	Finecorsa con camme per K FCE
CAL1120	Corona elicoidale per K800
CAL1125	Base scorrevole con semiguscio
CCM6204ZZ	Cuscinetto motore
CEL1378	Cond. 60µF 420/470V per K1100/2200 120/60V
CEL1380	Cond. 12,5µF 450V per K800/1400 230/50V
CEL1382	Cond 16µF 450V per K1100-K2200 230/50V
CEL1387	Cond. 40µF 450V per K800/K1400 120/60V
CEL1519	Passacavo IP55 GW50431 AC50
CME2025	Vite senza fine per K2200
CME2026	Albero traino
CME2028	Perno di sblocco
CME2043	Corona K1100-1400 - K2200
CME2046	Vite rullata K800 - K1100 - K1400
CMO1188	Motore K1400 230V - 50/60Hz
CMO1189	Motore K1400 12 V - 60Hz
CMO1297	Motore K2200 230V - 50/60Hz
CMO1299	Motore K2200 120V - 60Hz
CMO2602	Motore K800-K1100 230V - 50/60Hz
CMO2601	Motore K800-K1100 120V - 60Hz
CPL1177	Guida porta micro
CPL1178	Tappo ingranaggio traino
CPL1224	Supporto scheda
CTC1012	Chiavetta 8x7x20
CTC1018	Chiavetta 8x7x50
CTC1164	Spina elastica 6x30
CTC1205	Molla sblocco
CTC1221	Spina cilindrica 10x80
CTC1243	Guarnizione base K
CTC1259	Molla trazione coperchio
CTC1308	Anello di tenuta OR 4100
CTC1355	Anelli di rasamento 25x35x0,5
CTC1406	Paraolio 10x26x7
CVA1372	Boccole flangia 25X32X40X5X2

Déclaration d'incorporation pour les quasi-machines

Directive Machines 2006/42/CE, Annexe II, B — UK Declaration of Conformity, Supply of Machinery (Safety) Regulations 2008.

R.I.B. S.r.l. - Via Matteotti, 162 - 25014 Castenedolo - Brescia - Italy. Tél. ++39.030.2135811 - www.ribind.it - ribind@ribind.it

Modèle d'appareil : K800 - K1100 - K1400 - K2200 c/L1-CRX

Les exigences essentielles suivantes de la Directive Machines (2006/42/CE) sont appliquées et satisfaites :

• La documentation technique pertinente est constituée conformément à la partie B de l'annexe VII ; ces documents, ou des parties de ceux-ci, seront envoyés par la poste ou par voie électronique, en réponse à une demande motivée des autorités nationales compétentes.
• Cette quasi-machine est en conformité avec les dispositions des autres directives CE suivantes : Directives 2014/30/UE, 2014/35/UE, 2014/53/UE et 2009/125/CE.
• Les exigences essentielles pertinentes indiquées dans l'annexe I de la Directive UE 2006/42/CE ont été appliquées, au moyen du respect des normes harmonisées donnant présomption de conformité.

Le présent dispositif ne peut fonctionner de manière indépendante, étant prévu pour être intégré à une installation constituée d'autres éléments. Aussi rentre-t-il dans le champ d'application de l'art. 6, paragraphe 2 de la Directive machines 2006/42/CEE et de ses modifications successives. Sa mise en service est interdite avant que l'installation ait été déclarée conforme aux dispositions prévues par la Directive.

Normes appliquées : BS EN 12635:2009 ; BS EN 13849-1:2023 PL « c » CAT2 ; BS EN 13849-2:2013 ; ETSI EN 300 220-1 v3.1.1:2017 ; ETSI EN 300 220-2 v3.2.1:2018 ; ETSI EN 300 220-3-1 v2.1.1:2016 ; BS EN 301 489-1 V2.2.3:2019 ; BS EN 301 489-3 V2.3.2:2023 ; BS EN 55014-1:2023 ; BS EN 55014-2:2024 ; BS EN 60335-1/A16:2024 ; BS EN 60335-2-103:2023 ; BS EN 60529:1992+A2:2013 ; BS EN 61000-3-2/A2:2024 ; BS EN 61000-3-3/A2:2024 ; BS EN 61000-6-1:2019 ; BS EN 61000-6-2:2019 ; BS EN 61000-6-3:2023 ; BS EN 61000-6-4:2022 ; reg. 2023/826.

Castenedolo, 01-02-2026 — Bosio Stefano (Legal Representative). Made in Italy. Company with quality system certified by DNV — ISO 9001.
