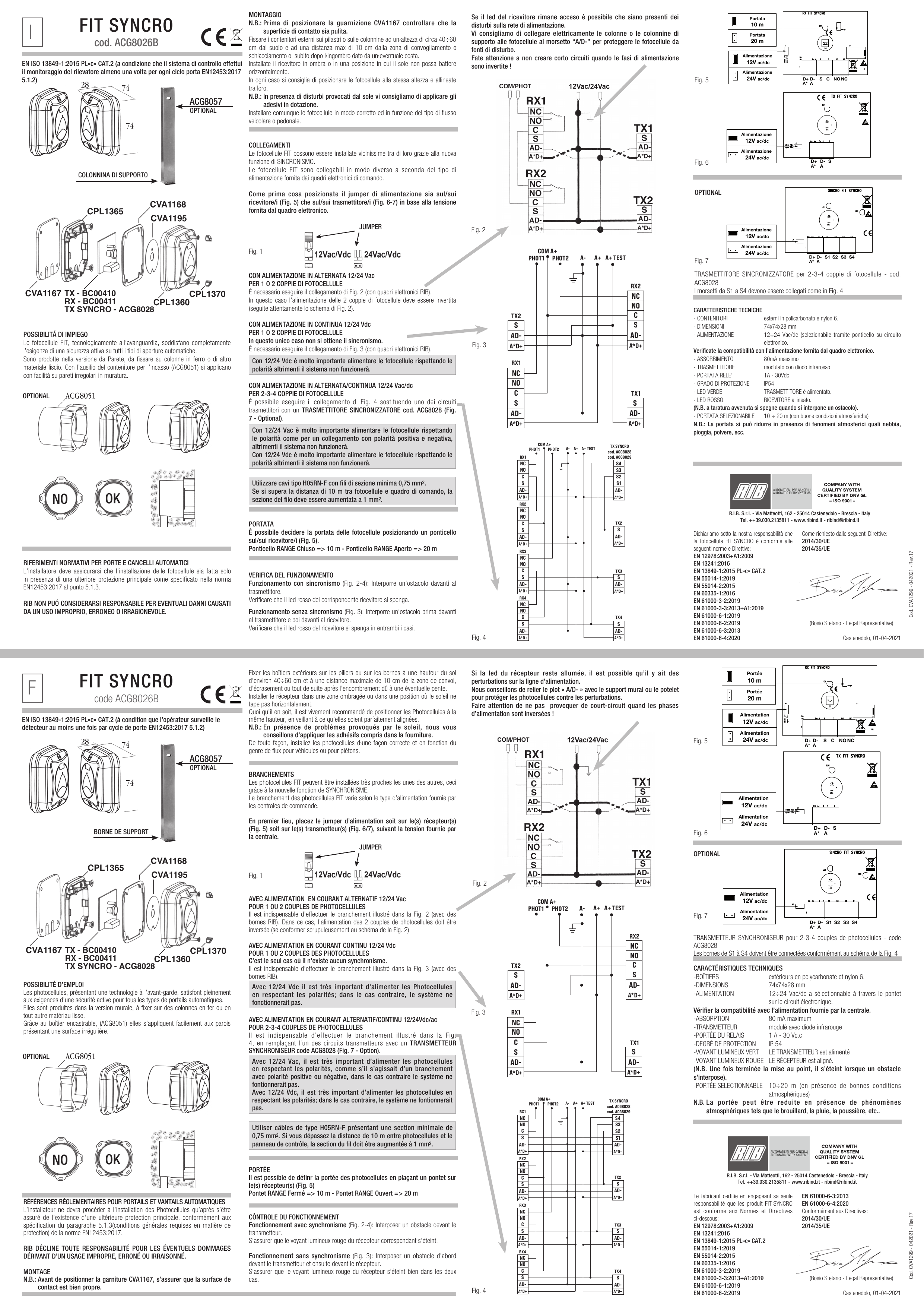

Notice RIB FIT SYNCRO
Produit concerné
Photocellule FIT SYNCRO — code ACG8026B
Déclaration de conformité
Le fabricant certifie en engageant sa seule responsabilité que le produit FIT SYNCRO est conforme aux normes et directives ci-dessous :
- EN 12978:2003+A1:2009
- EN 13241:2016
- EN 13849-1:2015 PL «c» CAT.2
- EN 55014-1:2019
- EN 55014-2:2015
- EN 60335-1:2016
- EN 61000-3-2:2019
- EN 61000-3-3:2013+A1:2019
- EN 61000-6-1:2019
- EN 61000-6-2:2019
- EN 61000-6-3:2013
- EN 61000-6-4:2020
Conformément aux directives : 2014/30/UE et 2014/35/UE.
EN ISO 13849-1:2015 PL «c» CAT.2 (à condition que l'opérateur surveille le détecteur au moins une fois par cycle de porte EN12453:2017 5.1.2).
Bosio Stefano — Legal Representative — Castenedolo, 01-04-2021
Possibilité d'emploi
Les photocellules, présentant une technologie à l'avant-garde, satisfont pleinement aux exigences d'une sécurité active pour tous les types de portails automatiques.

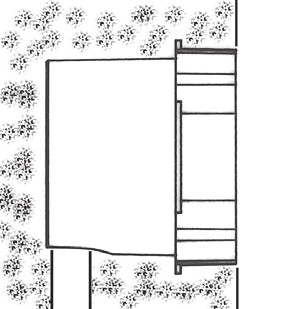

Elles sont produites dans la version murale, à fixer sur des colonnes en fer ou en tout autre matériau lisse. Grâce au boîtier encastrable (ACG8051) elles s'appliquent facilement aux parois présentant une surface irrégulière.
Références réglementaires pour portails et vantaux automatiques
L'installateur ne devra procéder à l'installation des photocellules qu'après s'être assuré de l'existence d'une ultérieure protection principale, conformément aux spécifications du paragraphe 5.1.3 (conditions générales requises en matière de protection) de la norme EN12453:2017.
RIB DÉCLINE TOUTE RESPONSABILITÉ POUR LES ÉVENTUELS DOMMAGES DÉRIVANT D'UN USAGE IMPROPRE, ERRONÉ OU IRRAISONNÉ.
Montage

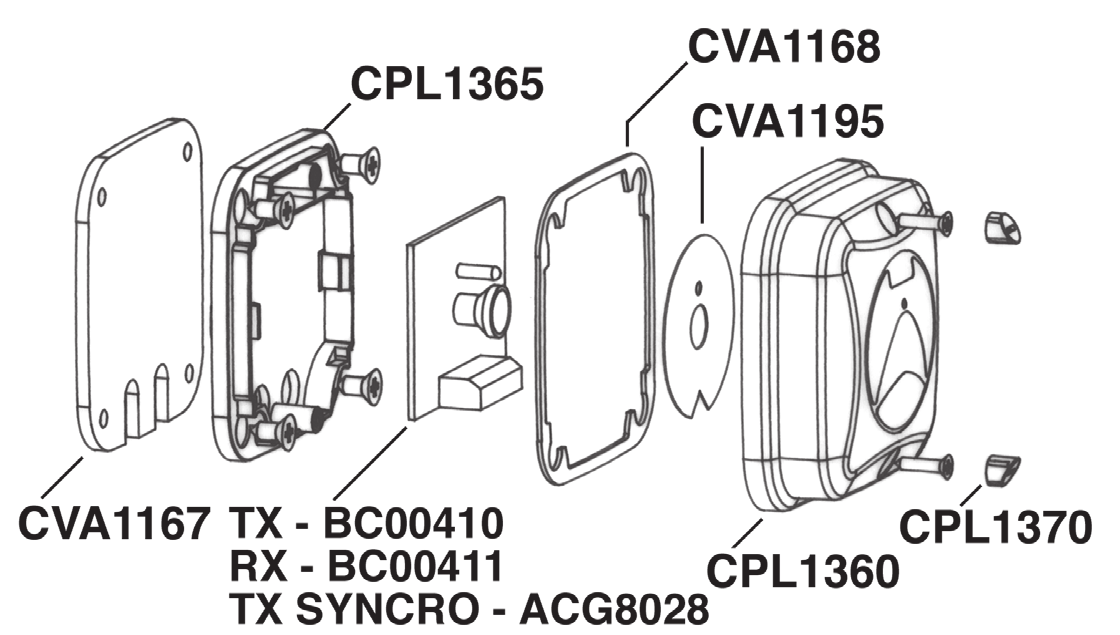

N.B. : Avant de positionner la garniture CVA1167, s'assurer que la surface de contact est bien propre.
Fixer les boîtiers extérieurs sur les piliers ou sur les bornes à une hauteur du sol d'environ 40÷60 cm et à une distance maximale de 10 cm de la zone de convoi, d'écrasement ou tout de suite après l'encombrement dû à une éventuelle pente.
Installer le récepteur dans une zone ombragée ou dans une position où le soleil ne tape pas horizontalement.
Quoi qu'il en soit, il est vivement recommandé de positionner les photocellules à la même hauteur, en veillant à ce qu'elles soient parfaitement alignées.
N.B. : En présence de problèmes provoqués par le soleil, nous vous conseillons d'appliquer les adhésifs compris dans la fourniture.
De toute façon, installez les photocellules d'une façon correcte et en fonction du genre de flux pour véhicules ou pour piétons.
Branchements
Les photocellules FIT peuvent être installées très proches les unes des autres, ceci grâce à la nouvelle fonction de SYNCHRONISME.
Le branchement des photocellules FIT varie selon le type d'alimentation fournie par les centrales de commande.

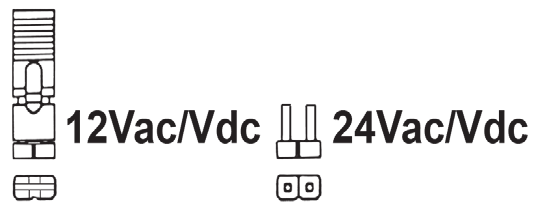

En premier lieu, placez le jumper d'alimentation soit sur le(s) récepteur(s) (Fig. 5) soit sur le(s) transmetteur(s) (Fig. 6/7), suivant la tension fournie par la centrale.

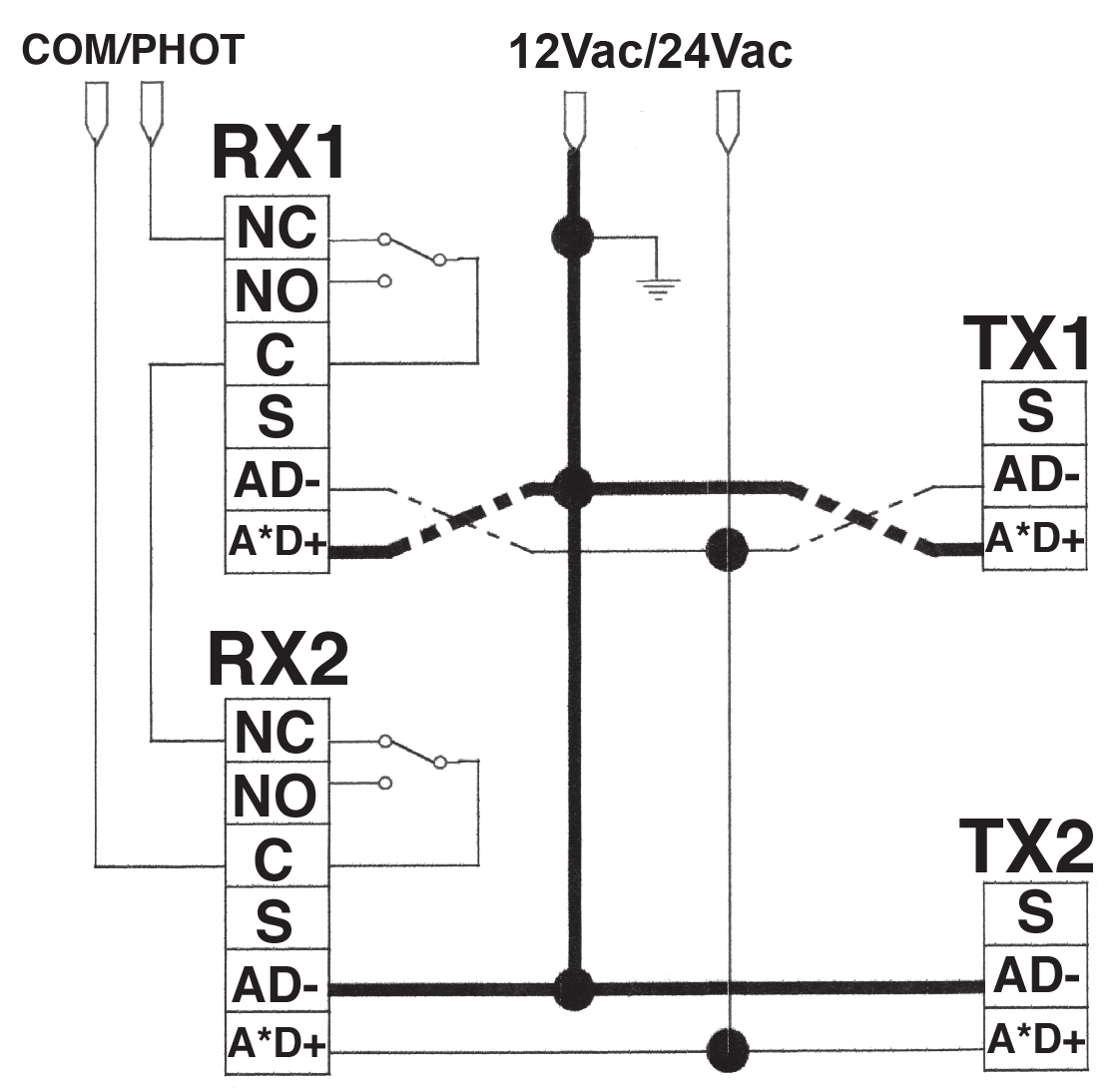

Avec alimentation en courant alternatif 12/24 Vac — pour 1 ou 2 couples de photocellules
Il est indispensable d'effectuer le branchement illustré dans la Fig. 2 (avec des bornes RIB). Dans ce cas, l'alimentation des 2 couples de photocellules doit être inversée (se conformer scrupuleusement au schéma de la Fig. 2).
Avec alimentation en courant continu 12/24 Vdc — pour 1 ou 2 couples de photocellules
C'est le seul cas où il n'existe aucun synchronisme. Il est indispensable d'effectuer le branchement illustré dans la Fig. 3 (avec des bornes RIB).
Avec 12/24 Vdc, il est très important d'alimenter les photocellules en respectant les polarités ; dans le cas contraire, le système ne fonctionnerait pas.
Avec alimentation en courant alternatif/continu 12/24 Vac/dc — pour 2-3-4 couples de photocellules
Il est indispensable d'effectuer le branchement illustré dans la Fig. 4, en remplaçant l'un des circuits transmetteurs avec un TRANSMETTEUR SYNCHRONISEUR code ACG8028 (Fig. 7 – Option).
Avec 12/24 Vac, il est très important d'alimenter les photocellules en respectant les polarités, comme s'il s'agissait d'un branchement avec polarité positive ou négative ; dans le cas contraire le système ne fonctionnerait pas.
Avec 12/24 Vdc, il est très important d'alimenter les photocellules en respectant les polarités ; dans le cas contraire, le système ne fonctionnerait pas.
Utiliser des câbles de type H05RN-F présentant une section minimale de 0,75 mm2. Si vous dépassez la distance de 10 m entre photocellules et le panneau de contrôle, la section du fil doit être augmentée à 1 mm2.
Portée
Il est possible de définir la portée des photocellules en plaçant un pontet sur le(s) récepteur(s) (Fig. 5).
- Pontet RANGE fermé ⇒ 10 m
- Pontet RANGE ouvert ⇒ 20 m
Contrôle du fonctionnement
Fonctionnement avec synchronisme (Fig. 2-4) : interposer un obstacle devant le transmetteur. S'assurer que le voyant lumineux rouge du récepteur correspondant s'éteint.
Fonctionnement sans synchronisme (Fig. 3) : interposer un obstacle d'abord devant le transmetteur et ensuite devant le récepteur. S'assurer que le voyant lumineux rouge du récepteur s'éteint bien dans les deux cas.
Si la led du récepteur reste allumée, il est possible qu'il y ait des perturbations sur la ligne d'alimentation. Nous conseillons de relier le plot « A/D- » avec le support mural ou le potelet pour protéger les photocellules contre les perturbations.
Faire attention de ne pas provoquer de court-circuit quand les phases d'alimentation sont inversées !
Caractéristiques techniques
| Boîtiers | Extérieurs en polycarbonate et nylon 6 |
|---|---|

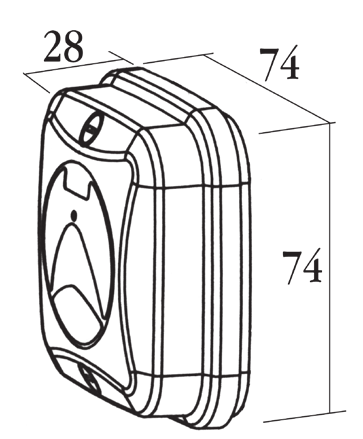

| Dimensions | 74 × 74 × 28 mm |
| Alimentation | 12÷24 Vac/dc, sélectionnable à travers le pontet sur le circuit électronique. Vérifier la compatibilité avec l'alimentation fournie par la centrale. |
| Absorption | 80 mA maximum |
| Transmetteur | Modulé avec diode infrarouge |
| Portée du relais | 1 A – 30 Vdc |
| Degré de protection | IP 54 |
| Voyant lumineux vert | Le transmetteur est alimenté |
| Voyant lumineux rouge | Le récepteur est aligné (une fois la mise au point terminée, il s'éteint lorsqu'un obstacle s'interpose) |
| Portée sélectionnable | 10÷20 m (en présence de bonnes conditions atmosphériques) |
N.B. : La portée peut être réduite en présence de phénomènes atmosphériques tels que le brouillard, la pluie, la poussière, etc.
Accessoires en option
Transmetteur synchroniseur ACG8028 — pour 2-3-4 couples de photocellules
Les bornes de S1 à S4 doivent être connectées conformément au schéma de la Fig. 4.

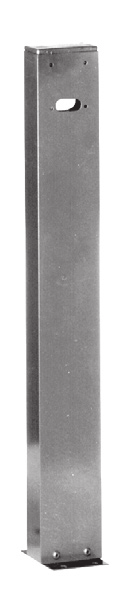

Borne de support ACG8057
Colonne de support pour photocellules (option).

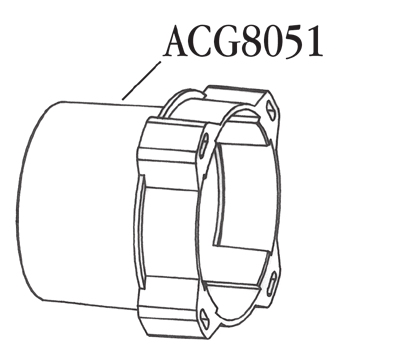

Boîtier encastrable ACG8051
Pour application sur parois irrégulières en maçonnerie.
