Notice RIB B2-CRX

RIB B2 / B2-CRX — Carte électronique de commande

Références

Code	Désignation
ABB2050	B2-CRX 230V 50-60Hz
ABB2051	B2-CRX 120V 60Hz
AC08074	B2 230V 50-60Hz — seule carte

Gestion compatible iOS, Android, watchOS 4, Bluetooth, Wi-Fi, radio, RJ45 et horloge.

Instructions de sécurité importantes pour l'installation

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Éliminez les matériaux en respectant les normes en vigueur. Ne jetez ni les vieux appareils, ni les piles, ni les batteries usées avec les ordures domestiques.

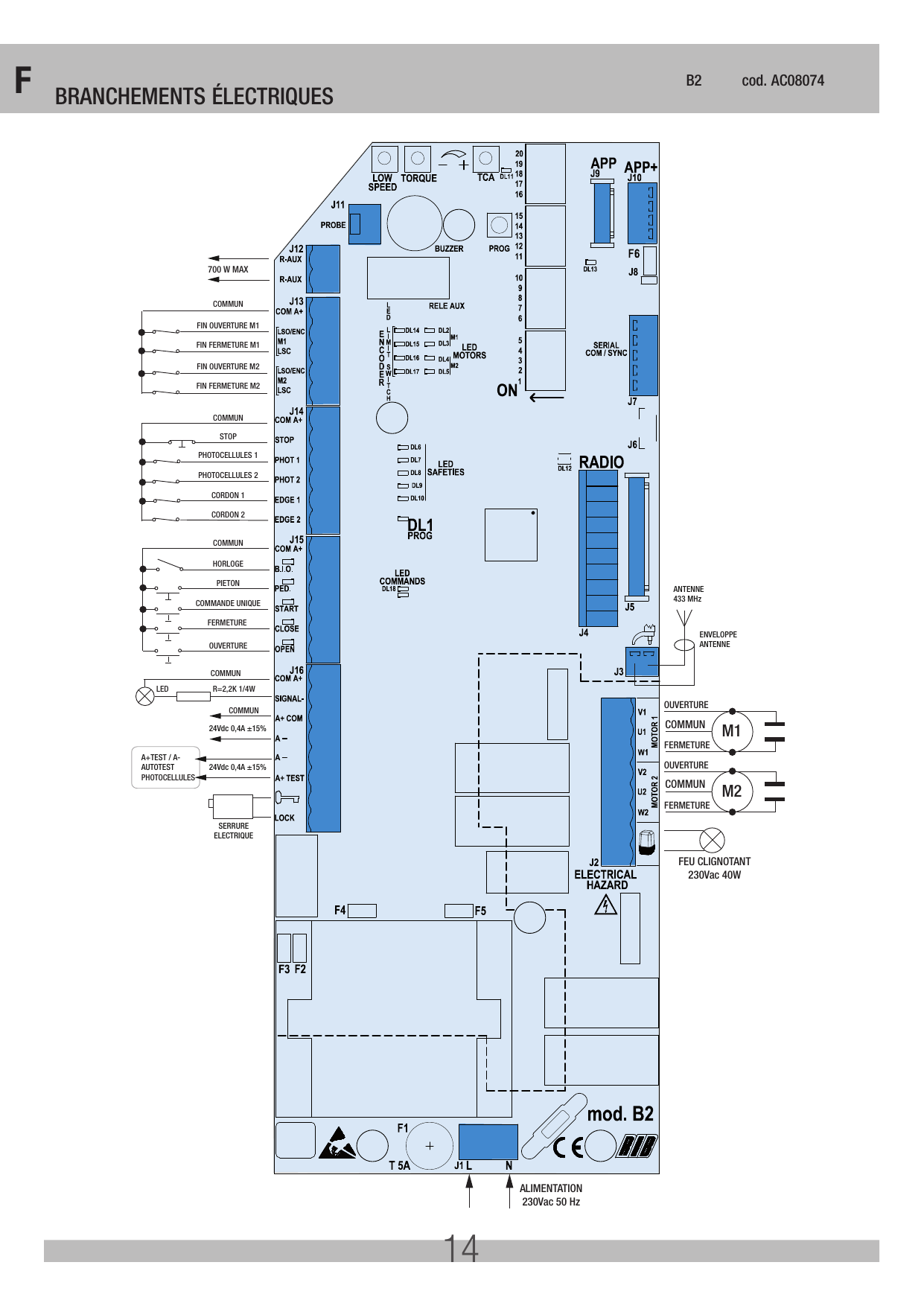

Branchements électriques

A - Branchements

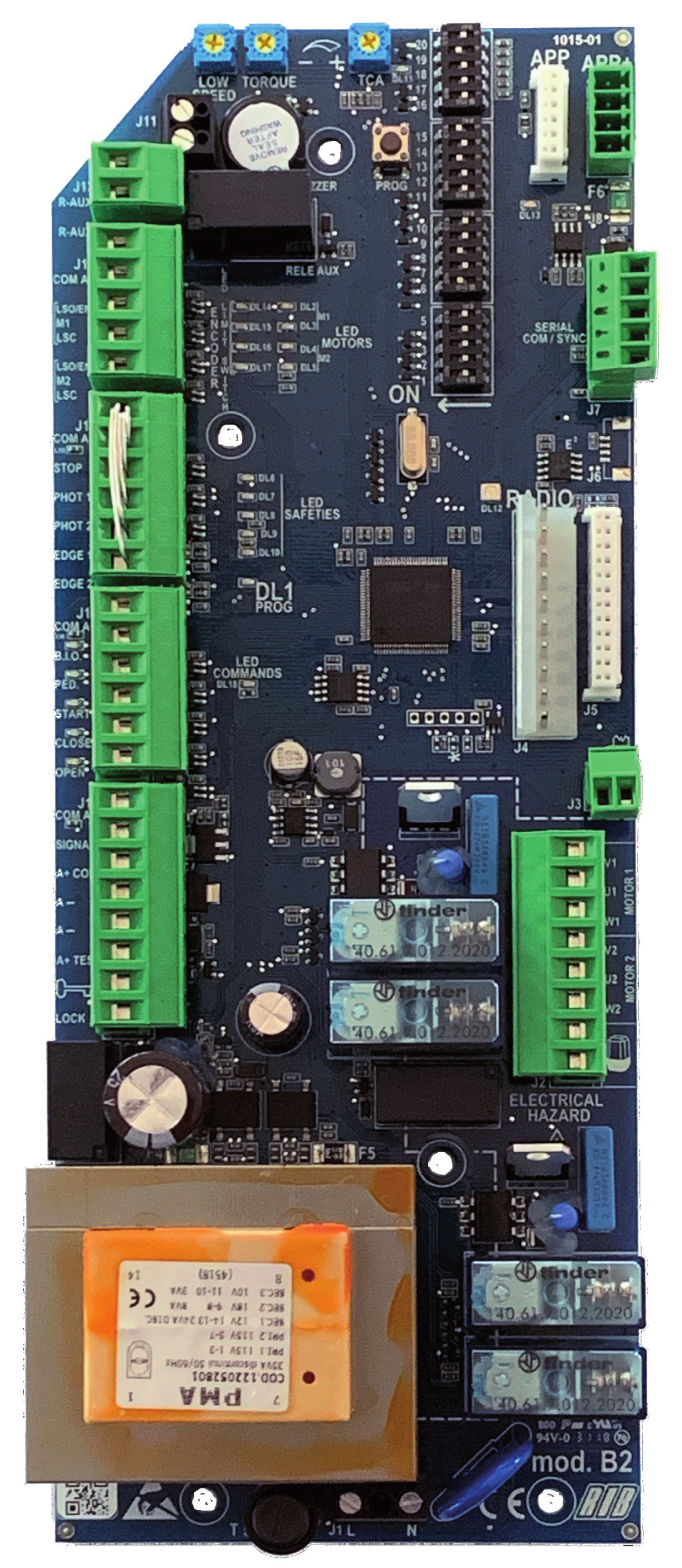

Borniers et connecteurs

Repère	Borne	Fonction
J1	N - L	Alimentation 230 Vac 50/60 Hz (120 V 60 Hz sur demande)
J2	U1	Connexion commun moteur 1
	V1 - W1	Connexion inverseurs et condensateur moteur 1
	U2	Connexion commun moteur 2
	V2 - W2	Connexion inverseurs et condensateur moteur 2
	—	Connexion clignotant 230V (max 40W)
J3	—	Antenne radio 433 MHz
J4	RADIO	Connecteur pour radio récepteur RIB à enclenchement avec alimentation à 24Vdc
J5	RADIO	Connecteur pour module radio ACG8069
J6	—	Réservé
J7	SERIAL COM/SYNC	Connecteur pour la connexion série
J8	RS485	Terminaison de J10
J9	APP	Connecteur de carte APP
J10	APP+	Connecteur de carte APP+
J11	PROBE	Bornier de raccordement à la sonde de réchauffage incorporé sur le moteur KING ICE et KING EVO ICE
J12	R-AUX	Contact de relais auxiliaire (NO) Max 700 W
J13	COM A+	Commun des contacts / Positif 24 Vdc
	LSO M1/ENC	Fin de course d'ouverture M1
	LSC M1	Fin de course de fermeture M1
	LSO M2/ENC	Fin de course d'ouverture M2
	LSC M2	Fin de course de fermeture M2
J14	COM A+	Commun des contacts / Positif 24 Vdc
	STOP	Contact impulsion de stop (NF)

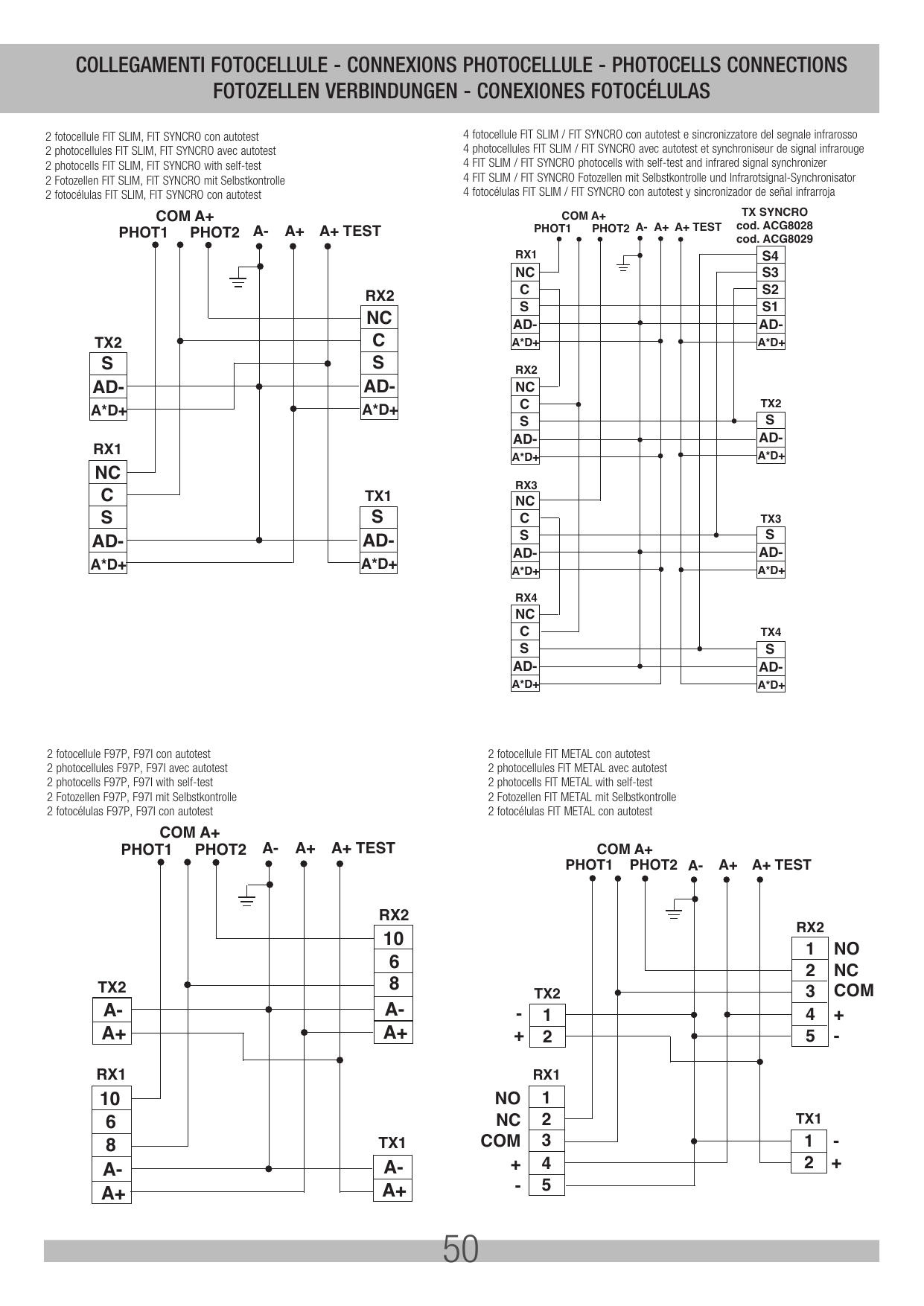

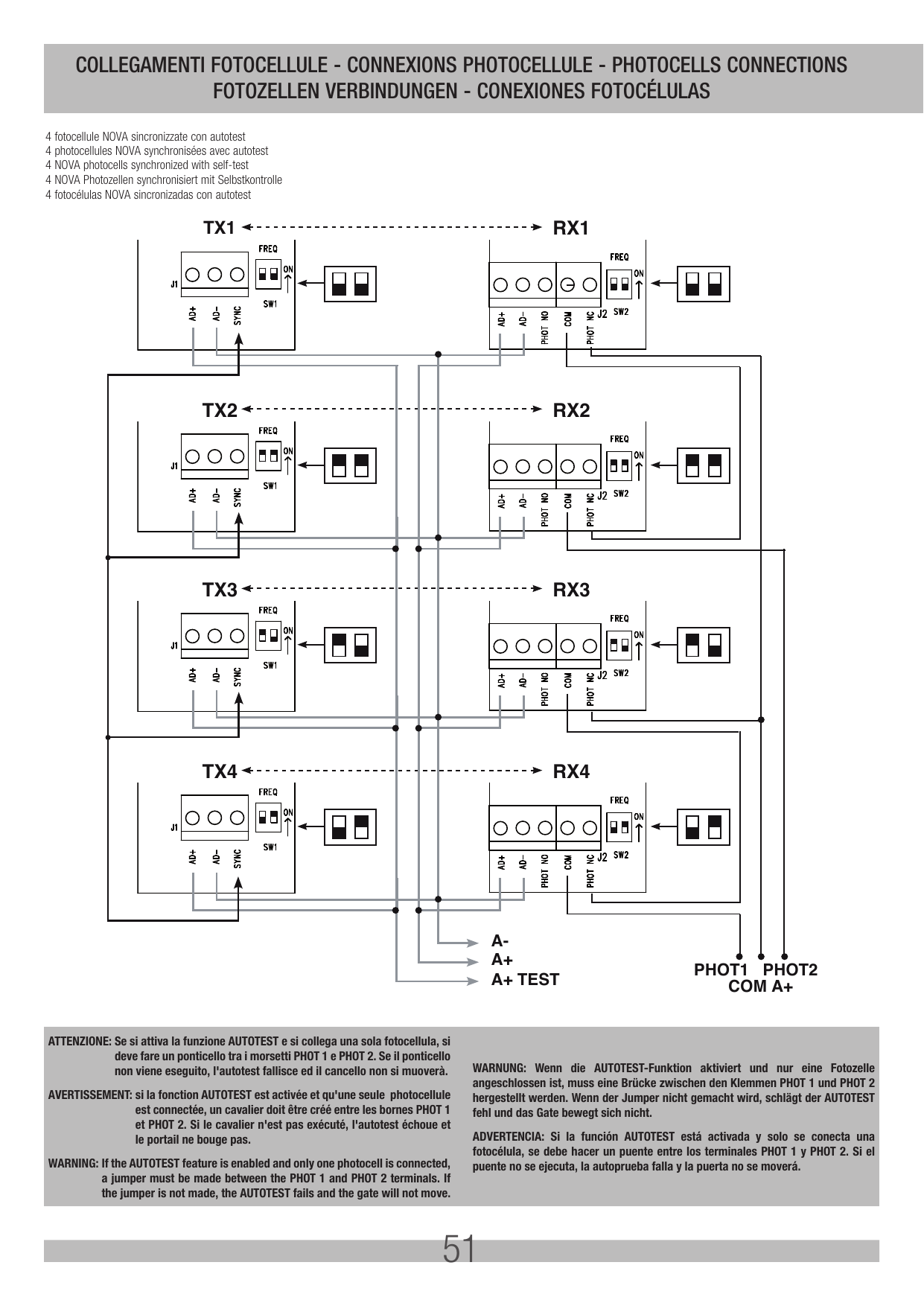

	PHOT 1	Contact photocellules 1 (NF)
	PHOT 2	Contact photocellules 2 (NF)
	EDGE 1	Contact barre palpeuse de sécurité 1 (NF)
	EDGE 2	Contact barre palpeuse de sécurité 2 (NF)
J15	COM A+	Commun des contacts / Positif 24 Vdc
	B.I.O.	Contact d'une horloge (NO)
	PED.	Contact commande ouverture piétonne (NO)
	START	Contact impulsion simple (NO)
	CLOSE	Contact impulsion de fermeture (NO)
	OPEN	Contact impulsion d'ouverture (NO)
J16	COM A+	Commun des contacts / Positif 24 Vdc
	SIGNAL -	Voyant portail ouvert (24Vdc 3W max)
	A+ COM	Positif pour alimentation accessoires à 24Vdc
	A -	Négatif pour alimentation accessoires à 24 Vdc
	A+ TEST	Positif pour alimentation autotest photocellules
	LOCK	Connexion électro-serrure (MAX 15W 12V)
PROG		Bouton pour la programmation
TCA		Trimmer de réglage du temps d'attente avant fermeture automatique (par défaut désactivé et LED DL11 éteint)
TORQUE		Trimmer de réglage de la force
LOW SPEED		Trimmer de réglage de la basse vitesse
F1	T 5A	Fusible de protection moteur

B - Microinterrupteurs de gestion

Fonctions de programmation et radio

DIP	Fonction
DIP 1 (ON)	Contrôle sens de rotation du/des moteur/s (point C)
DIP 2 (ON)	Programmation des temps (point D)
DIP 2-1	Programmation des temps d'ouverture piétonnière (point E)
DIP 1-2	Mémorisation/annulation codes radio commande ouverture totale (DIP 1 ON suivi de DIP 2 ON) (point F) — uniquement modèles CRX
DIP 1-3	Mémorisation/annulation codes radio commande ouverture piétonnière (DIP 1 ON suivi de DIP 3 ON) (point G) — uniquement modèles CRX
DIP 1-2-3	Mémorisation/annulation des codes radio pour commande relais auxiliaire R-AUX (uniquement modèle CRX) (point H)

Microinterrupteurs de gestion

DIP	Fonction
DIP 4	Photocellules toujours actives (OFF) - Photocellules actives seulement en fermeture (ON)
DIP 5	Pré-clignotement (ON) - Clignotement normal (OFF)
DIP 6	Commande impulsif START et RADIO - pas-à-pas (ON) - automatique (OFF)
DIP 7	Habilitation du TEST de monitorage des photocellules
DIP 8	Habilitation de la serrure électrique (ON-activé)
DIP 9	Habilitation coup de désenclenchement de la serrure électrique (ON-activé)
DIP 10	Facilitation du déblocage manuel des moteurs (ON-activé)
DIP 11	Habilitation coup d'enclenchement de la serrure électrique (ON-activé)
DIP 12	Sélection fonctionnement à 1 ou 2 moteurs (par défaut OFF = 2 moteurs)
DIP 13	Activation système radio SUN/MOON (ON) - SUN-PRO (OFF)
DIP 14	Fonctionnement avec temps (OFF) - Fonctionnement avec fin de course (ON)
DIP 15	Ralentissement (ON-activé)
DIP 16	Gestion des contacteurs (ON-activé)
DIP 17	Gestion des encodeurs (ON-activé)

Sélection de la typologie de moteur (DIP 18 - 19 - 20)

Groupe	Typologie de moteur	Code	DIP 18	DIP 19	DIP 20
1	KING 230/50	AA14001	OFF	OFF	OFF
	KING L 230/50	AA14010
	KING 220/60	AA14002
	KING L 220/60	AA14011
	KING ICE 230/50	AA14019
2	MAGIC IRR. 105°	AA10960	ON	OFF	OFF
	MAGIC IRR. 180°	AA10965
	MAGIC REV. 105°	AA10920
	MAGIC REV. 180°	AA10930
	DUKE 110°	AA10975
	DUKE 180°	AA10985
	PRATIC	AA18001
3	KING EVO	AA14050	OFF	ON	OFF
	KING EVO L	AA14070
	KING EVO ICE	AA14060
	KING EVO L ICE	AA14075
4	IDRO DUE 27/R	AA10843	ON	ON	OFF
	IDRO DUE 27/1B	AA10844
	IDRO DUE 27 SUPER/R	AA10809
	IDRO DUE 27 SUPER/1B	AA10804
5	FLUID R DVI	AA10899	OFF	OFF	ON
	FLUID R SVI	AA10901
	FLUID 2B DVI	AA10897
	FLUID 2B SVI	AA10898
	IDRO 39/R	AA10871
	IDRO 39/1B	AA10876
	IDRO 39/2B	AA10881
6	KING FAST 230/50	AA14008	ON	OFF	ON
	KING 120/60	AA14003
	KING L 120/60	AA14012
	KING EVO 120V	AA14052
	KING EVO L 120V	AA14072
7	R50	AA21580	OFF	ON	ON
8	IDRO C 27/1B	AA10884	ON	ON	ON
	IDRO C 27/2B	AA10882
	IDRO C 27/R	AA10883

Trimmer TORQUE - Régulateur électronique de la force

La régulation de la force est effectuée en faisant tourner le trimmer TORQUE qui sert à varier la tension de sortie aux extrémités du moteur (en tournant dans le sens horaire, on donne plus de force au moteur). Ladite force s'inclut automatiquement après 3 secondes du début de chaque manœuvre. Ceci est pour donner le maximum de poussée au moteur au moment du démarrage.

Trimmer LOW SPEED - Régulateur électronique de vitesse en approche

Le réglage de la vitesse lente s'effectue en agissant sur le trimmer LOW SPEED par l'intermédiaire duquel il est possible de varier la tension de sortie sur le(s) moteur(s) (en le tournant dans le sens horaire, la vitesse augmente). Le réglage est nécessaire afin de déterminer la bonne vitesse en fin d'ouverture ainsi qu'en fin de fermeture en fonction de la structure du portail ou en présence de légers frottements qui pourraient compromettre le bon fonctionnement du système.

Trimmer TCA - Régulateur temps d'attente de fermeture automatique totale ou piétonne

NON HABILITÉ par défaut et LED DL11 ÉTEINTE (trimmer complètement réglé dans le sens antihoraire).

Avec ce trimmer, il est possible d'effectuer le réglage du temps de pause avant la fermeture complète ou piétonne. Ce temps d'attente s'active seulement avec une porte ouverte totalement ou partiellement (piétonne) et avec la LED DL11 allumée (avec le trimmer réglé dans le sens horaire). Le temps d'attente peut varier de 2 secondes à 2 minutes, selon le réglage.

Le temps de pause (porte totalement ouverte) peut être ajusté d'un minimum de 2 secondes à un maximum de 2 minutes. Le temps de pause (portail ouvert avec commande piétonne PED.) peut être réglé entre 2 secondes minimum et 30 secondes maximum.

Ex. : avec TCA à demi-course, vous aurez une pause d'une minute après l'ouverture totale et de 15 secondes après l'ouverture piétonne avant la fermeture automatique de la porte.

R-AUX - Contact du relais auxiliaire (NA)

Par défaut, ce relais est réglé comme lumière de courtoisie (max 700 W - 3 A - 230 Vca) pour fonctionner 3 minutes à chaque commande, avec renouvellement de l'heure à chaque commande. Vous pouvez activer le contact R-AUX avec un émetteur en exécutant la procédure de mémorisation décrite au point G.

Signalisations LED

LED	Signification	Couleur
DL1 PROG	Programmation active	rouge
DL2	Portail en phase d'ouverture M1	vert
DL3	Portail en phase de fermeture M1	rouge
DL4	Portail en phase d'ouverture M2	vert
DL5	Portail en phase de fermeture M2	rouge
DL6	Commande STOP (NC)	rouge
DL7	Contact photocellules PHOTO 1 (NC)	rouge
DL8	Contact photocellules PHOTO 2 (NC)	rouge
DL9	Contact barre palpeuse EDGE 1 (NC)	rouge
DL10	Contact barre palpeuse EDGE 2 (NC)	rouge
DL11	TCA - temps fermeture automatique activé	rouge
DL12	Programmation codes radio	deux couleurs
DL13	B2 géré par APP	bleu
DL14	Fin de course d'ouverture LSO M1/ENC	rouge
DL15	Fin de course de fermeture LSC M1	rouge
DL16	Fin de course d'ouverture LSO M2/ENC	rouge
DL17	Fin de course de fermeture LSC M2	rouge
DL18	Commande PROG et RADIO sur molex	vert
B.I.O.	Commande de horloge	vert
PED.	Commande ouverture piétonne	vert
START	Commande impulsif	vert
CLOSE	Commande fermeture	vert
OPEN	Commande ouverture	vert

C - Contrôle du sens de rotation des moteurs

Ce contrôle a la tâche d'aider l'installateur durant la mise en œuvre de l'installation ou pour les éventuels contrôles successifs.

1. Positionner le portail à moitié de la course au moyen du déblocage manuel.
2. Mettre le DIP 1 en position ON ⇒ le led rouge DL1 commence à clignoter.
3. Appuyer sur le bouton-poussoir PROG et le maintenir enfoncé ⇒ les leds verts DL2 et DL4 s'allument et le portail devra s'ouvrir avec déphasage fixe des battants de deux secondes (mouvement à homme présent : ouvre-ferme-ouvre-etc.). Vérifier le mouvement des portes et régler la position des fins de courses mécaniques d'ouverture. Si l'un des deux ou tous les deux moteurs ferment au lieu d'ouvrir, relâcher le bouton PROG et invertir les deux commutateurs-inverseurs (V 1/2 et W1/2) du moteur intéressé.
4. Appuyer sur le bouton PROG et le maintenir enfoncé pour FERMER complètement le portail. Quand les leds rouges DL5 et DL3 s'allument, les portes sont en train de fermer (avec un déphasage de 2 secondes). Vérifier le mouvement et régler la position des fins de courses mécaniques de fermeture.
5. Après 2 secondes et jusqu'à 10 secondes de travail, la force électronique s'enclenche automatiquement, réglable via le trimmer TORQUE.
6. Après 10 secondes de travail, les moteurs ont un ralentissement (si DIP 15 sur ON). Régler le ralentissement des moteurs en rapprochement via le trimmer LOW SPEED.
7. Fermer complètement le portail.
8. Repositionner le DIP 1 en position OFF. Le led rouge DL1 s'éteindra.

N.B. : Durant ce contrôle, les photocellules et les barres palpeuses ne sont pas actives.

D - Programmation des temps

Pour 2 moteurs - DIP 12 OFF

1. La porte doit être complètement fermée.
2. Réglez DIP 2 sur ON ⇒ la DEL DL1 clignotera brièvement.
3. Appuyez sur la touche PROG./RADIO/OPEN/START ⇒ M1 s'ouvre.
4. Atteint le bouchon mécanique en ouverture ⇒ après 1 seconde, appuyez sur la touche pour arrêter M1 et ouvrir M2.
5. Lorsque la butée d'ouverture mécanique a été atteinte ⇒ après 1 seconde, appuyez sur la touche ⇒ M2 s'arrête.
6. Appuyez sur la touche ⇒ M2 se ferme.
7. Après quelques secondes, appuyez sur la touche ⇒ M1 se ferme et détermine le déphasage entre M2 et M1. Dans le même temps, la LED DL1 cesse de clignoter, signalant la sortie de la programmation. Dès lors, les dispositifs de sécurité ou autres commandes fonctionneront normalement.
8. Lorsque l'heure est terminée, la porte s'arrête.
9. En fin de programmation, réinitialisez le DIP 2 sur OFF.

Pour 2 moteurs avec fin de course électrique - DIP 12 OFF et DIP 14 ON

1. La porte doit être complètement fermée.
2. Réglez DIP 2 sur ON ⇒ la DEL DL1 clignotera brièvement.
3. Appuyez sur la touche PROG./RADIO/OPEN/START ⇒ M1 s'ouvre. Lorsque le fin de course d'ouverture LSO M1 est enfoncé, M1 s'arrête et M2 s'ouvre. Lorsque le fin de course LSO M2 est enfoncé, M2 s'arrête.
4. Appuyez sur la touche ⇒ M2 se ferme.
5. Appuyez sur la touche ⇒ M1 se ferme et détermine le déphasage entre M2 et M1. Lorsque les fins de course LSC M2 et LSC M1 sont enfoncés, les moteurs sont désactivés. Simultanément, la LED DL1 cesse de clignoter.
6. En fin de programmation, réinitialiser le DIP 2 sur OFF.

Pour 2 moteurs avec codeur - DIP 12 OFF, DIP 14 OFF et DIP 17 ON

1. La porte doit être complètement fermée.
2. Réglez DIP 2 sur ON ⇒ la DEL DL1 clignotera brièvement.
3. Appuyez sur la touche PROG./RADIO/OPEN/START ⇒ M1 s'ouvre. Lorsque l'ouverture de M1 est terminée, le codeur arrête M1 et M2 s'ouvre. Une fois l'ouverture de M2 terminée, le codeur arrête M2.
4. Appuyez sur la touche ⇒ M2 se ferme. Appuyez sur la touche ⇒ M1 se ferme et détermine le déphasage entre M2 et M1. Simultanément, la LED DL1 cesse de clignoter. À partir de ce moment, le fonctionnement est automatique ou pas à pas.
5. À la fin de la programmation, réinitialisez le DIP 2 sur OFF.

Pour 1 moteur - DIP 12 ON

1. La porte doit être complètement fermée.
2. Réglez DIP 2 sur ON ⇒ la DEL DL1 clignotera brièvement.
3. Appuyez sur la touche PROG./RADIO/OPEN/START ⇒ M1 s'ouvre.
4. Lorsque la butée d'ouverture mécanique est atteinte, après 1 seconde, appuyer sur la touche ⇒ M1 s'arrête.
5. Appuyez sur la touche ⇒ M1 se ferme. Simultanément, la led DL1 cesse de clignoter.
6. Lorsque le compte à rebours est terminé, la porte s'arrête.
7. En fin de programmation, réinitialisez le DIP 2 sur OFF.

Pour 1 moteur avec fin de course électrique - DIP 12 ON et DIP 14 ON

1. La porte doit être complètement fermée.
2. Réglez DIP 2 sur ON ⇒ la DEL DL1 clignotera brièvement.
3. Appuyez sur la touche PROG./RADIO/OPEN/START ⇒ M1. Le fin de course d'ouverture M1 LSO arrêtera M1.
4. Appuyez sur le bouton ⇒ M1 pour fermer. Le fin de course LSC M1 arrêtera M1. Simultanément, la led DL1 cesse de clignoter.
5. À la fin de la programmation, réinitialisez le DIP 2 sur OFF.

Pour 1 moteur avec codeur - DIP 12 ON, DIP 14 OFF et DIP 17 ON

1. La porte doit être complètement fermée.
2. Réglez DIP 2 sur ON ⇒ la DEL DL1 clignotera brièvement.
3. Appuyez sur le bouton ⇒ M1 pour ouvrir. Lorsque l'ouverture est terminée, le codeur arrête M1. Appuyez sur le bouton ⇒ M1 pour fermer. Simultanément, la LED DL1 cesse de clignoter. Dès lors, le fonctionnement est automatique ou pas à pas.
4. En fin de programmation, réinitialiser le DIP 2 sur OFF.

E - Ouverture piétonne

La porte doit être complètement fermée.

1. Mettez le DIP 2 en position ON, le voyant DL1 commence à clignoter rapidement.
2. Immédiatement, mettez également DIP 1 en position ON, le voyant DL1 commence à clignoter lentement.
3. Appuyez sur la touche piéton (COM A+ / PED.), le moteur M1 s'ouvre.
4. Lorsque le vantail du moteur M1 est suffisamment ouvert pour le passage piéton, appuyer sur le bouton piéton pour arrêter la course (définissant ainsi la course d'ouverture du moteur M1).
5. Appuyez sur le bouton piéton (COM A+ / PED.), M1 se ferme.
6. Tourner DIP 1 en position OFF.
7. Tourner DIP 2 en position OFF.

F - Programmation des codes radio pour ouverture totale

(MAX 1000 CODES) - avec Module Radio récepteur ACG8069.

DIP 13 OFF : télécommandes à code variable SUN-PRO mémorisables :

• SUN-PRO 2CH (2 canaux, touches rouges, LED blanche) cod. ACG6210
• SUN-PRO 4CH (4 canaux, touches rouges, LED blanche) cod. ACG6214
• SUN-PROX 2CH (2 canaux, touches rouges, LED jaune) cod. ACG6220
• SUN-PROX 4CH (4 canaux, touches rouges, LED jaune) cod. ACG6224

DIP 13 ON (par défaut) : télécommandes à code fixe SUN et MOON mémorisables :

• SUN 2CH (touches bleues, LED blanche) cod. ACG6052

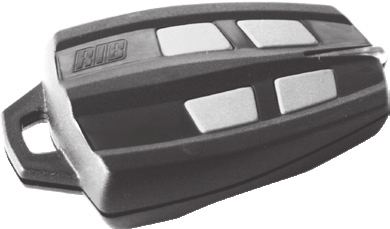

• SUN 4CH (touches bleues, LED blanche) cod. ACG6054
• SUN CLONE 2CH (touches bleues, LED jaune) cod. ACG6056
• SUN CLONE 4CH (touches bleues, LED jaune) cod. ACG6058
• MOON 2CH (touches noires, LED jaune) cod. ACG6081
• MOON 4CH (touches noires, LED jaune) cod. ACG6082

La programmation ne peut se faire que lorsque le portail est stationnaire.

1. Positionner DIP 1 sur ON, puis DIP 2 sur ON. La LED DL12 clignote en rouge pendant 10 secondes.
2. Dans ces 10 secondes, appuyez sur le bouton de la télécommande (normalement le canal A). Si la mémorisation est correcte, la LED DL12 s'allume en vert et une tonalité du buzzer confirme. Les 10 secondes sont renouvelées automatiquement (DL12 clignote en rouge) pour mémoriser la télécommande suivante.
3. Pour terminer, laisser s'écouler 10 sec, ou appuyer un moment sur le bouton PROG. La LED DL12 arrête de clignoter.
4. Repositionner DIP 1 sur OFF et DIP 2 sur OFF.
5. Fin de la procédure.

Effacement de tous les codes radio (ouverture totale)

1. Positionner DIP 1 sur ON puis DIP 2 sur ON.
2. La LED DL12 clignote rouge pendant 10 secondes.
3. Pendant ces 10 secondes, enfoncer et maintenir le bouton PROG pendant 5 secondes. La confirmation de l'effacement est signalée par deux clignotements verts de DL12 et deux tonalités du buzzer.
4. Repositionner DIP 1 sur OFF et DIP 2 sur OFF.
5. Fin de la procédure.

Signalisation mémoire saturée (ouverture totale)

1. Positionner DIP 1 sur ON puis DIP 2 sur ON.
2. La LED DL12 clignote 6 fois en vert, indiquant la saturation de la mémoire (1000 codes présents).
3. Ensuite la LED DL1 reste active pendant 10 secondes, rendant possible l'effacement total des codes.
4. Repositionner DIP 1 sur OFF et DIP 2 sur OFF.
5. Fin de la procédure.

G - Programmation codes radio ouverture piétonne

(MAX 1000 CODES) - avec Module Radio récepteur ACG8069. La programmation ne peut s'effectuer que lorsque le portail est stationnaire.

1. Positionner DIP 1 sur ON puis DIP 3 sur ON. La LED DL12 clignote vert pendant 10 secondes.
2. Appuyer sur la touche de la télécommande (normalement canal B) dans les 10 secondes. Si la mémorisation est correcte, la LED DL12 émet un clignotement rouge et une tonalité du buzzer confirme. Le temps se renouvelle automatiquement.
3. Pour terminer, laisser s'écouler 10 sec ou appuyer un instant sur le bouton PROG. La LED DL12 arrête de clignoter.
4. Repositionner DIP 1 sur OFF et DIP 3 sur OFF.
5. Fin de la procédure.

Les procédures d'effacement total et de signalisation de mémoire saturée sont identiques à celles de l'ouverture totale, avec DIP 1 sur ON et DIP 3 sur ON.

H - Programmation codes radio pour contact R-AUX

(MAX 1000 CODES) - avec Module Radio récepteur ACG8069.

1. Positionner DIP 1 sur ON, DIP 2 sur ON puis DIP 3 sur ON. La LED DL12 clignote orange pendant 10 secondes.
2. Appuyer sur la touche de la télécommande (normalement canal C) dans les 10 secondes. Si la mémorisation est correcte, la LED DL12 émet un clignotement vert et une tonalité du buzzer confirme. Le temps se renouvelle automatiquement.
3. Pour terminer, laisser s'écouler 10 sec ou appuyer un instant sur le bouton PROG. La LED DL12 arrête de clignoter.
4. Repositionner DIP 1, 2 et 3 sur OFF.
5. Fin de la procédure.

Les procédures d'effacement total (DIP 1, 2 et 3 sur ON, maintenir PROG 5 secondes) et de signalisation de mémoire saturée suivent le même principe.

Fonctionnement des accessoires de commande

Bouton de commande pas-à-pas (COM A+/START)

• DIP 6 ON ⇒ commande cyclique ouvrir - stop - fermer - stop - ouvrir, etc.
• DIP 6 OFF ⇒ ouvre quand le portail est fermé. Actionné pendant l'ouverture : aucun effet. Actionné portail ouvert : il le ferme. Actionné pendant la fermeture : il le rouvre.

Bouton d'ouverture (COM A+/OPEN)

Lorsque le portail est fermé, le bouton commande le mouvement d'ouverture. Actionné pendant la fermeture, il le rouvre.

Bouton d'ouverture avec fonction horloge (COM A+/B.I.O.)

Fonction utile dans les heures de pointe (entrée/sortie des ouvriers, urgences, parkings, déménagements). En connectant un interrupteur et/ou une horloge quotidienne/hebdomadaire à la commande N.O. « COM A+/B.I.O. », il est possible d'ouvrir et de maintenir l'automatisme ouvert tant que l'interrupteur est enfoncé ou que l'horloge reste active. Lorsque l'automatisme est ouvert, toutes les commandes sont bloquées. En relâchant l'interrupteur, ou au terme de l'heure fixée, l'automatisme se fermera immédiatement.

Bouton de fermeture (COM A+/CLOSE)

Lorsque le portail est stationnaire, il commande le mouvement de fermeture.

Télécommande

• DIP 6 ON ⇒ commande cyclique ouvrir - stop - fermer - stop - ouvrir, etc.
• DIP 6 OFF ⇒ ouvre quand le portail est fermé. Actionné pendant l'ouverture : aucun effet. Actionné portail ouvert : il le ferme. Actionné pendant la fermeture : il le rouvre.

Bouton d'ouverture piétonne (COM A+/PED.)

Commande réservée à l'ouverture partielle et à la refermeture. Pendant l'ouverture, la pause ou la fermeture piétonne, il est possible de commander l'ouverture depuis n'importe quelle commande raccordée à la carte B2. Via le DIP 6, il est possible de choisir le mode de fonctionnement (cyclique avec DIP 6 ON, ou avec effets selon l'état du portail avec DIP 6 OFF).

Serrure électrique (COM A+/LOCK-)

Mettre le DIP 8 sur ON pour activer la serrure électrique en ouverture.

Coup de désenclenchement de la serrure électrique en ouverture

Mettre le DIP 9 sur ON (à condition que le DIP 8 soit sur ON). Lorsque le portail est fermé, si une commande d'ouverture est engagée, le portail effectue la manœuvre de fermeture pendant 0,5 s et en même temps la serrure électrique est activée (suivi de 0,5 s de pause et ensuite de l'ouverture du portail).

Facilitation du déblocage manuel des moteurs

Mettre le DIP 10 sur ON. Une fois la fermeture terminée, une manœuvre d'inversion sera exécutée avec un temps fixe de 0,2 s pour faciliter le déblocage manuel.

Coup d'enclenchement de la serrure électrique

Mettre le DIP 11 sur ON. Une fois la fermeture terminée, les moteurs sont commandés 1 s à pleine tension pour garantir l'enclenchement de la serrure.

Fonctionnement accessoires de sécurité

Photocellule (COM A+/PHOT 1, COM A+/PHOT 2)

NOTE : le transit des photocellules est signé par un ton du buzzer.

• DIP 4 OFF ⇒ à portail fermé, si un obstacle est interposé au rayon des photocellules, le portail n'ouvre pas. Durant le fonctionnement, les photocellules interviennent tant en ouverture (avec reprise du mouvement après libération) qu'en fermeture (avec reprise du mouvement inverse après libération).
• DIP 4 ON ⇒ à portail fermé, si un obstacle est interposé et l'ouverture est commandée, le portail ouvre. Les photocellules n'interviennent qu'en phase de fermeture (avec reprise du mouvement inverse après une seconde).

Monitorage des photocellules (A+TEST/A-)

Connecter l'émetteur de la photocellule à A+TEST/A- et configurer le DIP 13 sur ON. Le monitorage est un test de fonctionnement de la photocellule, exécuté au début de chaque manœuvre du portail. Le mouvement n'est donc possible que si la/les photocellule(s) ont passé le test.

Alarme d'autotest photocellule (DIP 7 ON)

À chaque commande, si le monitorage de la photocellule a un résultat négatif, une alarme est signalée par le BUZZER qui émet 4 tons toutes les 5 secondes. Dans cette condition, la porte reste immobile. Le fonctionnement normal n'est rétabli qu'en réparant la photocellule et en appuyant sur une des commandes habilitées.

Barre palpeuse (COM A+/EDGE 1, COM A+/EDGE 2)

Pendant la fermeture, si EDGE 1 est activée, elle change le mouvement en ouverture. Si la barre palpeuse reste occupée, elle ne permet pas la fermeture. Pendant l'ouverture, si EDGE 2 est activée, elle change le mouvement en fermeture. Si la barre palpeuse reste occupée, elle ne permet pas l'ouverture. Si vous n'en utilisez pas, ponter les bornes COM A+/EDGE1/EDGE2.

Alarme barre palpeuse

Le clignotant et le buzzer sont activés avec 2 tons toutes les 5 secondes pendant une minute.

Bouton d'arrêt (COM A+/STOP) - Fonction de sécurité PL « b » selon EN13849-1

Pendant le mouvement, le bouton d'arrêt effectue l'arrêt du portail. Si le bouton STOP est enfoncé lorsque le portail est totalement ouvert (ou partiellement, via la commande piéton), la fermeture automatique sera momentanément exclue (si activée via le trimmer TCA avec la led DL11 allumée). Il est donc nécessaire d'actionner une nouvelle commande pour refermer le portail. En refermant le portail, la fermeture automatique sera réactivée.

Travail avec homme mort (avec commande maintenue), en cas de panne de sécurité

Si l'une des deux barres palpeuses est en panne ou engagée pour plus de 5 secondes, ou si l'une des deux photocellules est en panne ou engagée pour plus de 60 secondes, les commandes OPEN, CLOSE, START et PED. fonctionnent seulement avec commande maintenue. L'activation de cette opération est signalée par la LED DL1 qui clignote. Le contrôle radio et la fermeture automatique sont exclus. À la restauration du contact de sécurité, l'opération est restaurée après une seconde.

Signalisations visuelles et acoustiques

Clignotant

Fonction pré-clignotement :

• DIP 5 OFF ⇒ Moteur et feu clignotant démarrent en même temps.
• DIP 5 ON ⇒ Le feu clignotant démarre 3 secondes avant le moteur.

Buzzer

Il a pour tâche de signaler l'intervention des sécurités, les anomalies et la mémorisation/annulation des codes radio.

SIGNAL - Voyant de signalisation portail ouvert (COM A+/SIGNAL-)

Il signale les états de portail ouvert, partiellement ouvert ou non complètement fermé. Il s'éteint seulement à portail complètement fermé. Durant la programmation, ce dispositif de signalisation n'est pas actif.

Reprise du fonctionnement après panne d'électricité

Au retour du courant, la led DL1 s'allume et reste allumée pendant tout le temps que le portail reste ouvert. Elle s'éteindra à la complète ouverture ou fermeture du portail. Il est conseillé d'ouvrir complètement le portail. Laissez le portail se fermer tout seul avec la fermeture automatique ou attendez que le feu clignotant arrête de clignoter avant de commander la fermeture. Cette opération permettra au portail de se réaligner. Si le black-out se passe pendant le mouvement, ou avec le portail ouvert, et la première commande est celle de fermeture, la fermeture se passera avec déphasage total des portes (M2 se fermera avant et M1 après). Le mouvement séparé des deux moteurs évitera que les portes se touchent.

Réchauffage (uniquement pour KING ICE / KING EVO ICE)

Par le biais du connecteur J11, il est possible de raccorder une sonde déjà présente dans le moteur KING EVO ICE. La sonde pour le réchauffement moteur est un dispositif utilisé en climats particulièrement rigoureux (jusqu'à -30°C) pour éviter le blocage du moteur à cause du gel. Ce dispositif s'active automatiquement lorsque le portail est à l'arrêt à une température ambiante moteur inférieure à 10°C (relevée par le détecteur PROBE). L'état de réchauffage est signalé par l'allumage des led DL2-DL3 (moteur 1) et DL4-DL5 (moteur 2). Quand le moteur est en mouvement, le réchauffeur est désactivé. 10 secondes après l'arrêt du portail, le réchauffeur se met en action (si température < 10°C). Lorsque les 20°C sont atteints, le réchauffeur s'éteint.

Caractéristiques techniques PROBE

Tension de fonctionnement	5 Vdc
Résistance	10K ±2% (à 25°C)
Température de travail	-30 ÷ +55°C

Caractéristiques techniques

Écart de température	-10 ÷ +55°C
Humidité	< 95% sans condensation
Tension d'alimentation	230 ou 120V~ ±10%
Fréquence	50/60 Hz
Absorption maximale carte	45 mA
Micro interruptions de réseau	100 ms
Puissance maximale témoin portail ouvert	3 W (1 ampoule de 3W ou 5 voyants led avec résistance en série de 2,2 Kohm)
Charge maximale à la sortie clignotant	40W avec charge résistive
Courant disponible pour photocellules et accessoires	500 mA 24 Vdc
Courant disponible sur connecteur radio	200 mA 24 Vdc

Caractéristiques techniques radio (seulement modèles CRX)

Fréquence réception	433,92 MHz
Impédance	52 ohm
Sensibilité	> 1 µV
Contrôle de rétroaction	PLL
Codes mémorisables	1000

• Toutes les entrées doivent être utilisées comme des contacts propres car l'alimentation est générée intérieurement (tension sécuritaire) à la carte, disposée de façon à garantir le respect de l'isolation double ou renforcée par rapport aux parties à tension dangereuse.
• Les éventuels circuits externes connectés aux sorties de la centrale doivent garantir l'isolation double ou renforcée par rapport aux parties à tension dangereuse.
• Toutes les entrées sont gérées par un circuit intégré programmé qui exécute un autocontrôle à chaque mise en marche.

Solution des problèmes

Après avoir effectué tous les raccordements en suivant attentivement le schéma et avoir positionné le portail en position intermédiaire, vérifier l'allumage correct des leds rouges DL6, DL7, DL8, DL9 et DL10. Si les leds ne s'allument pas, vérifier les points ci-après.

État LED	Cause / Solution
DL6 éteinte	Bouton de STOP en panne (si le STOP n'est pas connecté, ponter entre COM A+ et STOP).
DL7 ou DL8 éteinte	Photocellules en panne (si non reliées, effectuer la connexion entre COM A+ et PHOTO 1/PHOTO 2).
DL9 ou DL10 éteinte	Barre palpeuse en panne (si non reliée, effectuer la connexion entre COM et EDGE 1/EDGE 2).
LED DL13 (bleu) allumée	Certaines fonctions sont activées via un smartphone ; vérifier l'état de la carte via smartphone car l'état du dip/trimmer peut ne pas être vrai.

Durant le fonctionnement avec opérateur présent (DIP 1 sur ON), vérifier que durant l'ouverture de M1 et M2 les leds vertes DL2 et DL4 s'allument, et que durant la fermeture les leds rouges DL3 et DL5 s'allument. Dans le cas contraire, intervertir les fils du moteur en question.

Tableau récapitulatif des défauts

Défaut	Solution
Après les raccordements et la mise sous tension, toutes les leds sont éteintes.	Vérifier l'intégrité du fusible F1. En cas de fusible en panne, en utiliser uniquement de valeur adéquate : F1 = T 5A.
Le moteur ouvre et ferme, mais n'a pas de force et se déplace lentement.	Vérifier le réglage des trimmers TORQUE et LOW-SPEED.
Le portail effectue l'ouverture mais ne se referme pas après le temps configuré.	S'assurer que le trimmer TCA est habilité avec la LED DL11 allumée. Si le contact B.I.O. est toujours enfoncé, vérifier l'horloge connectée à l'entrée B.I.O. Si l'autotest de la photocellule est négatif, vérifier les connexions.
Le portail ne s'ouvre pas et ne se referme pas en actionnant les boutons START, RADIO, OPEN et CLOSE.	Contact stop, barre palpeuse ou photocellule (avec DIP 4 OFF) en panne ⇒ réparer ou remplacer le contact en panne. Si l'autotest de la photocellule est négatif, vérifier les connexions.
La serrure électrique ne fonctionne pas.	S'assurer d'avoir activé le DIP 8 sur ON. Vérifier le câble.
Le buzzer émet 2 longs sons et le portail ne fonctionne pas.	Barre palpeuse avec résistance 8,2 KΩ. Retirez la résistance ou configurez l'entrée EDGE avec l'application RIB GATE.
La télécommande ne fonctionne pas. Led DL12 allumée en rouge.	Absence de module radio dans le connecteur J5 ou module radio défectueux.

Tableau récapitulatif alarmes visuelles et sonores

Signalisations en cours de programmation

Événement	État buzzer	État clignoteur	État LED DL1
DIP 1 ON (mode homme mort) ou panne d'une sécurité	Éteint	Éteint	Clignote 250 ms on-off
DIP 2 ON (programmation course totale)	Éteint	Éteint	Clignote 500 ms on-off
DIP 2 > 1 ON (programmation course piéton)	Éteint	Éteint	Clignote 500 ms on-off
Procédure de programmation interrompue par une sécurité	Tonalité de 10s avec pause de 2 s	Éteint	Allumée fixe

Événement	État buzzer	État clignoteur	État LED DL12
Aucun code inséré	Éteint	Éteint	Clignotement alternatif rouge/vert
DIP 1 > 2 programmation codes radio ouverture totale	Éteint	Éteint	Clignote en rouge pendant 10 s
DIP 1 > 3 programmation codes radio ouverture piéton	Éteint	Éteint	Clignote en vert pendant 10 s
DIP 1>2>3 programmation codes radio pour R-AUX	Éteint	Éteint	Clignote en orange pendant 10 s
Programmation correcte codes radio (ouverture totale et R-AUX)	1 tonalité	Éteint	S'allume en vert une fois
Programmation correcte codes radio (ouverture piéton)	1 tonalité	Éteint	S'allume en rouge une fois
Code radio non contenu dans la mémoire	Éteint	Éteint	Flash rouge
Mémoire saturée (1000 codes mémorisés)	Éteint	Éteint	6 clignotements verts
Suppression codes ouverture totale, piéton et R-AUX	2 tonalités	Éteint	2 clignotements verts

Signalisations pendant le fonctionnement

Événement	État buzzer	État clignoteur	État LED et sortie SIGNAL
Bouton d'arrêt enfoncé	Éteint	Éteint	Led DL9 s'éteint
Intervention photocellule	1 tonalité	Éteint	Led DL7-8 s'éteint
Intervention barre palpeuse	2 tonalités	Éteint	Led DL9-10 s'éteint
Panne d'une sécurité ou sécurité enclenchée durée prolongée	Éteint	Éteint	Led DL1 clignote 250 ms on-off
Alarme provenant de barre palpeuse	2 tonalités toutes les 5 s pendant 1 min (renouvelée par une commande)	Actif pendant 1 minute	Aucune led associée
Échec alarme d'autotest photocellule	4 tonalités toutes les 5 s pendant 1 min (renouvelée par une commande)	Éteint	Aucune led associée
Blocage fonctionnel exécuté par smartphone	Éteint	Éteint	Led DL12 bicolore allumée fixe en vert
Réalisation de cycles définis	6 tonalités toutes les 5 s (renouvelée par une commande)	Éteint	Pas de led appariées
Économie d'énergie activée par smartphone	Éteint	Éteint	La led bleue clignote une fois toutes les 5 s

Options

Pour les branchements et les données techniques des accessoires, se conformer aux livrets d'instruction correspondants.

Émetteurs radio SUN

Modèle	Code
SUN 2CH	ACG6052
SUN 4CH	ACG6054
SUN CLONE 2CH	ACG6056
SUN CLONE 4CH	ACG6058
SUN-PRO 2CH	ACG6210
SUN-PRO 4CH	ACG6214
SUN-PROX 2CH	ACG6220
SUN-PROX 4CH	ACG6224

Module radio 433 MHz

cod. ACG8069

Modules de gestion à distance

Code	Désignation	Fonction
APP8050	Carte APP	Pour gérer le tableau de contrôle via Bluetooth 4.2
APP8054	Carte APP+	Pour gérer le tableau de contrôle via Bluetooth 4.2
APP8064	Module Wi-Fi pour Carte APP+	Pour gérer le tableau de contrôle via un réseau Wi-Fi local (WLAN)
APP8066	Module RJ45 pour Carte APP+	Pour gérer le tableau de contrôle via un réseau de données local (LAN)
APP8060	Module d'horloge pour Carte APP+	Pour gérer le tableau de contrôle comme contrôle d'accès

Connexions photocellules

Branchements pour photocellules avec autotest et synchronisation du signal infrarouge.

Déclaration d'incorporation pour les quasi-machines

Directive Machines 2006/42/CE, Annexe II, B.

R.I.B. S.r.l. - Via Matteotti, 11000 - 25014 Castenedolo - Brescia - Italy. Modèle d'appareil : B2.

Cette quasi-machine est en conformité avec les dispositions des directives CE : 2014/30/UE, 2014/35/UE et 2014/53/UE. Les exigences essentielles pertinentes de l'annexe I de la Directive UE 2006/42/CE ont été appliquées au moyen du respect des normes harmonisées suivantes :

• EN 12453:2017
• EN 12635:2009
• EN 12978:2003+A1:2009
• EN 13241:2016
• EN 13849-1:2015 (pl b)
• EN 13849-2:2012
• EN 300 220-2 V3.1.1
• EN 301 489-1 V2.1.1
• EN 301 489-3 V2.1.0
• EN 55014-1:2017
• EN 55014-2:2015
• EN 60335-1:2016
• EN 61000-3-2:2014
• EN 61000-3-3:2014
• EN 61000-6-1:2016
• EN 61000-6-2:2016
• EN 61000-6-3:2007+A1:2011
• EN 61000-6-4:2018

Bosio Stefano - Legal Representative. Castenedolo, 01-05-2019. Produit entièrement conçu et fabriqué en Italie.
