Notice récepteur lumière KG
Produit concerné

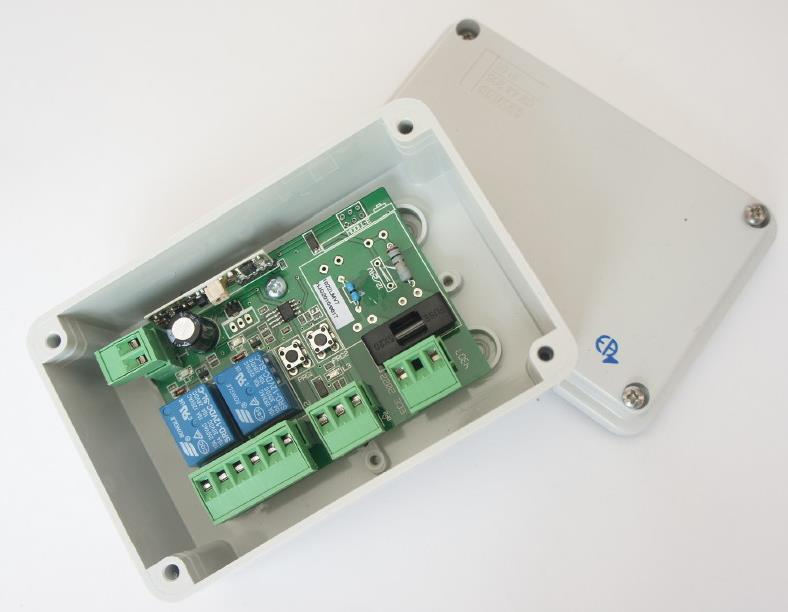

EA222KG / EA242KG — Récepteurs 2 fonctions
EA222KG — Récepteur 2 fonctions 220 V
EA242KG — Récepteur 2 fonctions 24 V
| Date de création | 28/04/2008 |
|---|---|
| Mise à jour | 28/06/2021 |
Sommaire
- Schéma de câblage et raccordements électriques
- Programmation des fonctions relais indépendantes
- 2.1. Programmation pour le Canal 1
- 2.2. Programmation pour le Canal 2
- 2.3. Programmation de la commande d'extinction
- Fonctionnement en mode relais indépendants
- Sortie de programmation
- Schéma de branchement pour 2 lampes en 220 V
- Configuration usine
Avant-propos
| EA222 | alimentation 220 V |
|---|---|
| EA242 | alimentation 24 V |
2 applications principales
2 fonctions indépendantes avec 3 fonctionnements possibles de chaque sortie :
- Impulsionnel
- Télérupteur avec mémorisation de l'état en cas de coupure du courant
- Télérupteur temporisé (arrêt au bout de : 1 mn, 2 mn, 4 mn, 8 mn, 16 mn, 32 mn, 1 h, 2 h)
3 leds de visualisation
- L1 : led d'état du relais 1 (led allumée ⇒ contact fermé)
- L2 : led d'état du relais 2 (led allumée ⇒ contact fermé)
- L3 : led de fonctionnement
En sortie d'usine, cette platine est en fonction relais autonome, mode impulsionnel.
Les émetteurs et récepteurs sont livrés avec un code usine. Il est conseillé de changer ce code afin d'éviter toute interférence avec d'autres automatismes.

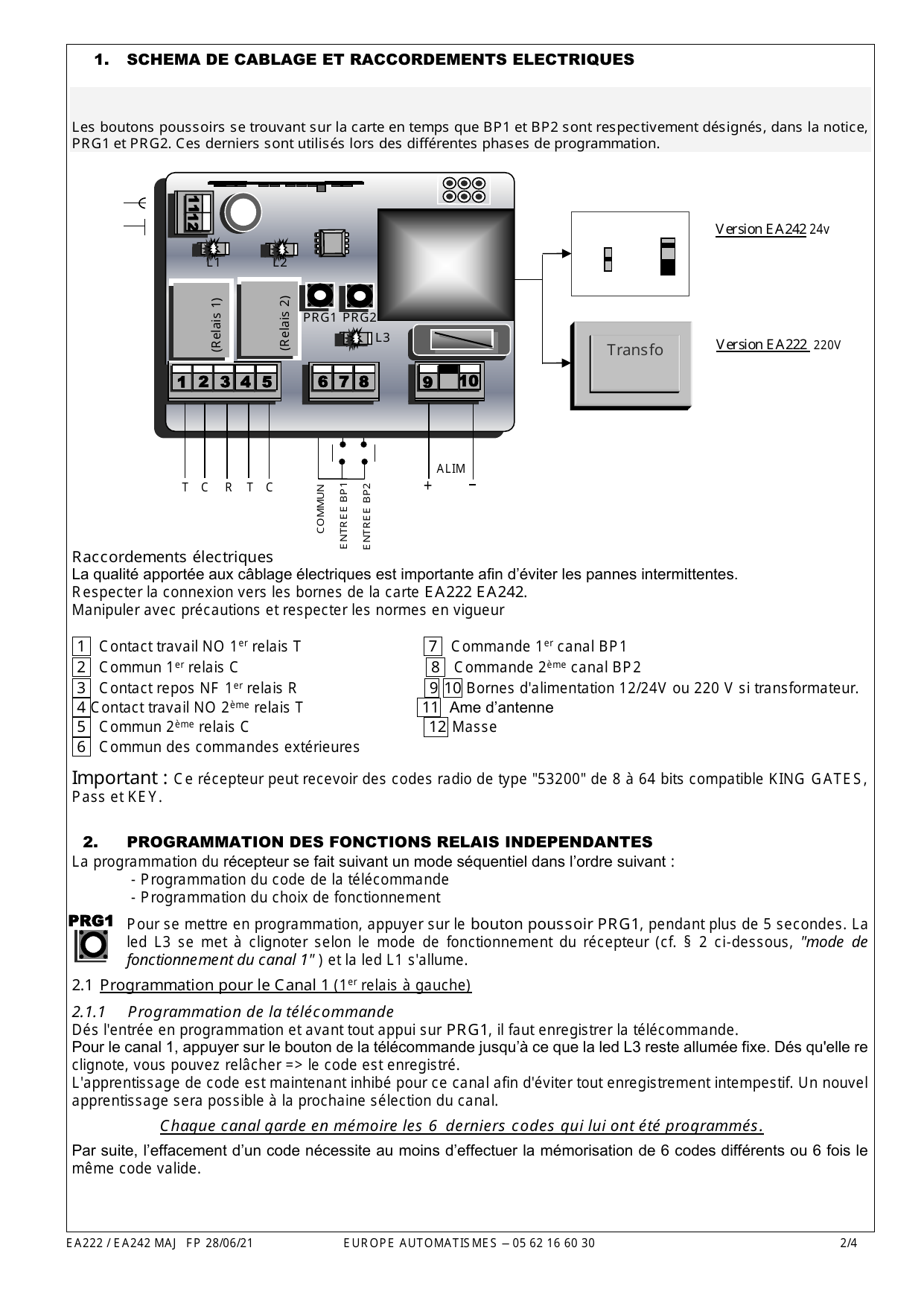

1. Schéma de câblage et raccordements électriques
Les boutons poussoirs se trouvant sur la carte en tant que BP1 et BP2 sont respectivement désignés, dans la notice, PRG1 et PRG2. Ces derniers sont utilisés lors des différentes phases de programmation.
Raccordements électriques
La qualité apportée aux câblages électriques est importante afin d'éviter les pannes intermittentes. Respecter la connexion vers les bornes de la carte EA222 / EA242. Manipuler avec précautions et respecter les normes en vigueur.
| Borne | Désignation |
|---|---|
| 1 | Contact travail NO 1er relais (T) |
| 2 | Commun 1er relais (C) |
| 3 | Contact repos NF 1er relais (R) |
| 4 | Contact travail NO 2ème relais (T) |
| 5 | Commun 2ème relais (C) |
| 6 | Commun des commandes extérieures |
| 7 | Commande 1er canal (BP1) |
| 8 | Commande 2ème canal (BP2) |
| 9 — 10 | Bornes d'alimentation 12/24 V ou 220 V si transformateur |
| 11 | Âme d'antenne |
| 12 | Masse |
Important : Ce récepteur peut recevoir des codes radio de type « 53200 » de 8 à 64 bits compatible KING GATES, Pass et KEY.
2. Programmation des fonctions relais indépendantes
La programmation du récepteur se fait suivant un mode séquentiel dans l'ordre suivant :
- Programmation du code de la télécommande
- Programmation du choix de fonctionnement
Pour se mettre en programmation, appuyer sur le bouton poussoir PRG1 pendant plus de 5 secondes. La led L3 se met à clignoter selon le mode de fonctionnement du récepteur (cf. « mode de fonctionnement du canal 1 » ci-dessous) et la led L1 s'allume.
2.1. Programmation pour le Canal 1 (1er relais à gauche)
2.1.1. Programmation de la télécommande
Dès l'entrée en programmation et avant tout appui sur PRG1, il faut enregistrer la télécommande.
Pour le canal 1, appuyer sur le bouton de la télécommande jusqu'à ce que la led L3 reste allumée fixe. Dès qu'elle re-clignote, vous pouvez relâcher ⇒ le code est enregistré.
L'apprentissage de code est maintenant inhibé pour ce canal afin d'éviter tout enregistrement intempestif. Un nouvel apprentissage sera possible à la prochaine sélection du canal.
Chaque canal garde en mémoire les 6 derniers codes qui lui ont été programmés.
Par suite, l'effacement d'un code nécessite au moins d'effectuer la mémorisation de 6 codes différents ou 6 fois le même code valide.
2.1.2. Mode de fonctionnement du canal 1
Pour cela, appuyer sur PRG1, ce qui incrémente le mode de fonctionnement à partir de celui où nous nous trouvons. La led L3 clignote différemment selon les modes de fonctionnement.
Exemple avec départ en mode de fonctionnement impulsionnel :
| Clignotement de L3 | Mode |
|---|---|
| Clignotement lent | MODE IMPULSIONNEL |
| Clignotement rapide | MODE TÉLÉRUPTEUR |
| 1 flash | Temporisé 1 minute |
| 2 flashs | Temporisé 2 mn |
| 3 flashs | Temporisé 4 mn |
| 4 flashs | Temporisé 8 mn |
| 5 flashs | Temporisé 16 mn |
| 6 flashs | Temporisé 32 mn |
| 7 flashs | Temporisé 1 h 04 |
| 8 flashs | Temporisé 2 h 08 |
Le mode temporisation (télérupteur temporisé) se reconnaît à un clignotement flash avec temps mort long.
2.2. Programmation pour le Canal 2 (2ème relais à gauche)
Après avoir enregistré le canal 1, appuyer sur PRG2 (L1 s'éteint et L2 s'allume) et effectuer les mêmes opérations d'enregistrement que pour le canal 1.
2.3. Programmation de la commande d'extinction
Une impulsion supplémentaire sur le bouton PRG2 allume L1 et L2. Cela permet d'enregistrer un code pour l'extinction de toutes les lumières.
Une impulsion supplémentaire sur PRG2 revient sur le canal 1 (L1 allumé).
3. Fonctionnement en mode relais indépendants
Mode impulsionnel
Avec BP1 ou Canal 1 :
- Tant que le bouton poussoir BP1 ou le canal 1 est appuyé ⇒ relais 1 actionné
- Dès que le bouton poussoir BP1 ou le canal 1 est relâché ⇒ relais 1 désactivé
Mode télérupteur
Avec BP1 ou Canal 1 :
- Appui BP1 ou canal 1 ⇒ active relais 1
- Nouvel appui BP1 ou canal 1 ⇒ arrête relais 1

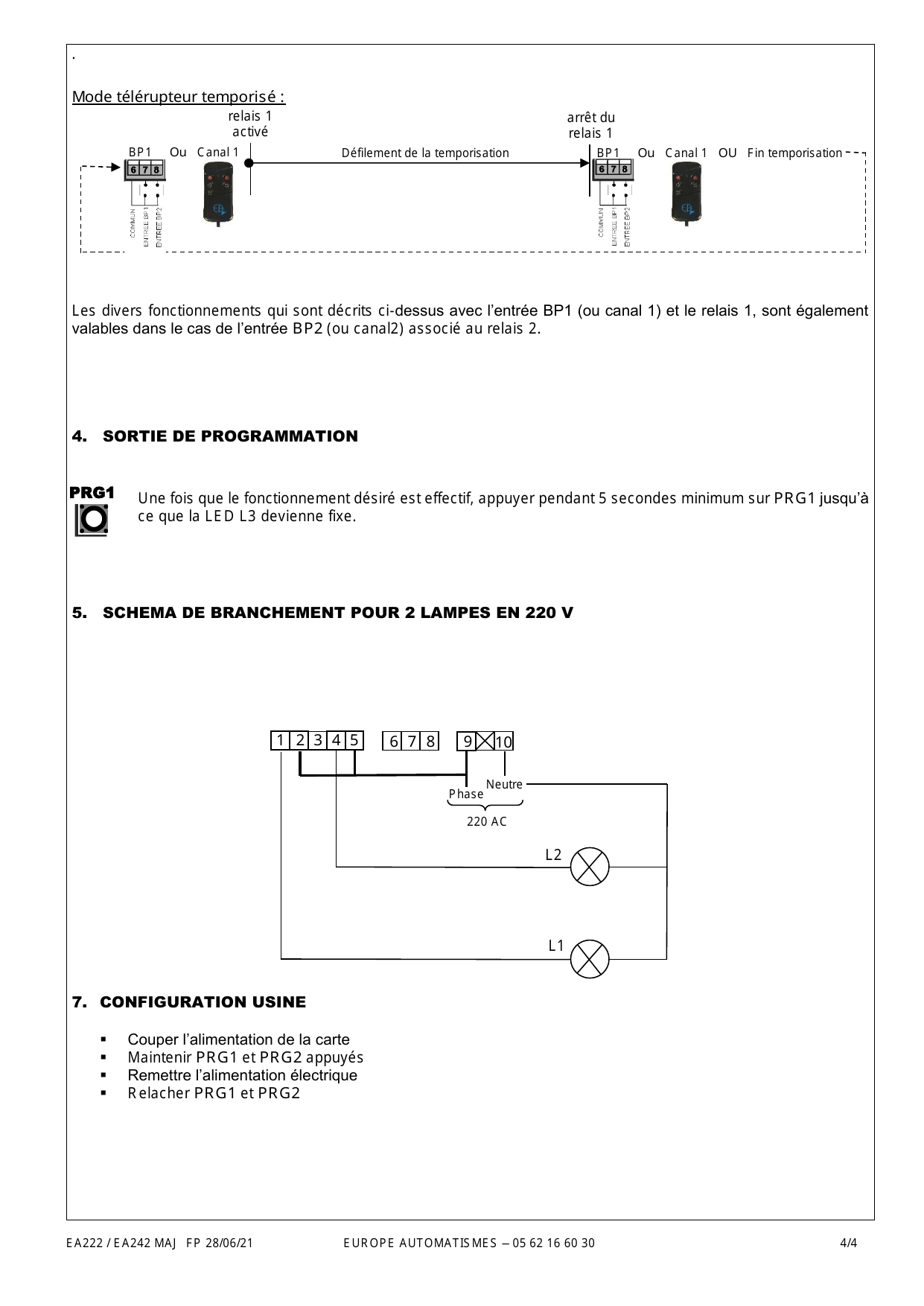

Mode télérupteur temporisé
Appui BP1 ou canal 1 ⇒ relais 1 activé, puis défilement de la temporisation. L'arrêt du relais 1 intervient sur nouvel appui BP1 ou canal 1, ou en fin de temporisation.
Les divers fonctionnements décrits ci-dessus avec l'entrée BP1 (ou canal 1) et le relais 1 sont également valables dans le cas de l'entrée BP2 (ou canal 2) associé au relais 2.
4. Sortie de programmation
Une fois que le fonctionnement désiré est effectif, appuyer pendant 5 secondes minimum sur PRG1 jusqu'à ce que la LED L3 devienne fixe.
5. Schéma de branchement pour 2 lampes en 220 V
6. Configuration usine
- Couper l'alimentation de la carte
- Maintenir PRG1 et PRG2 appuyés
- Remettre l'alimentation électrique
- Relâcher PRG1 et PRG2
