Notice MOTORLINE PERSA

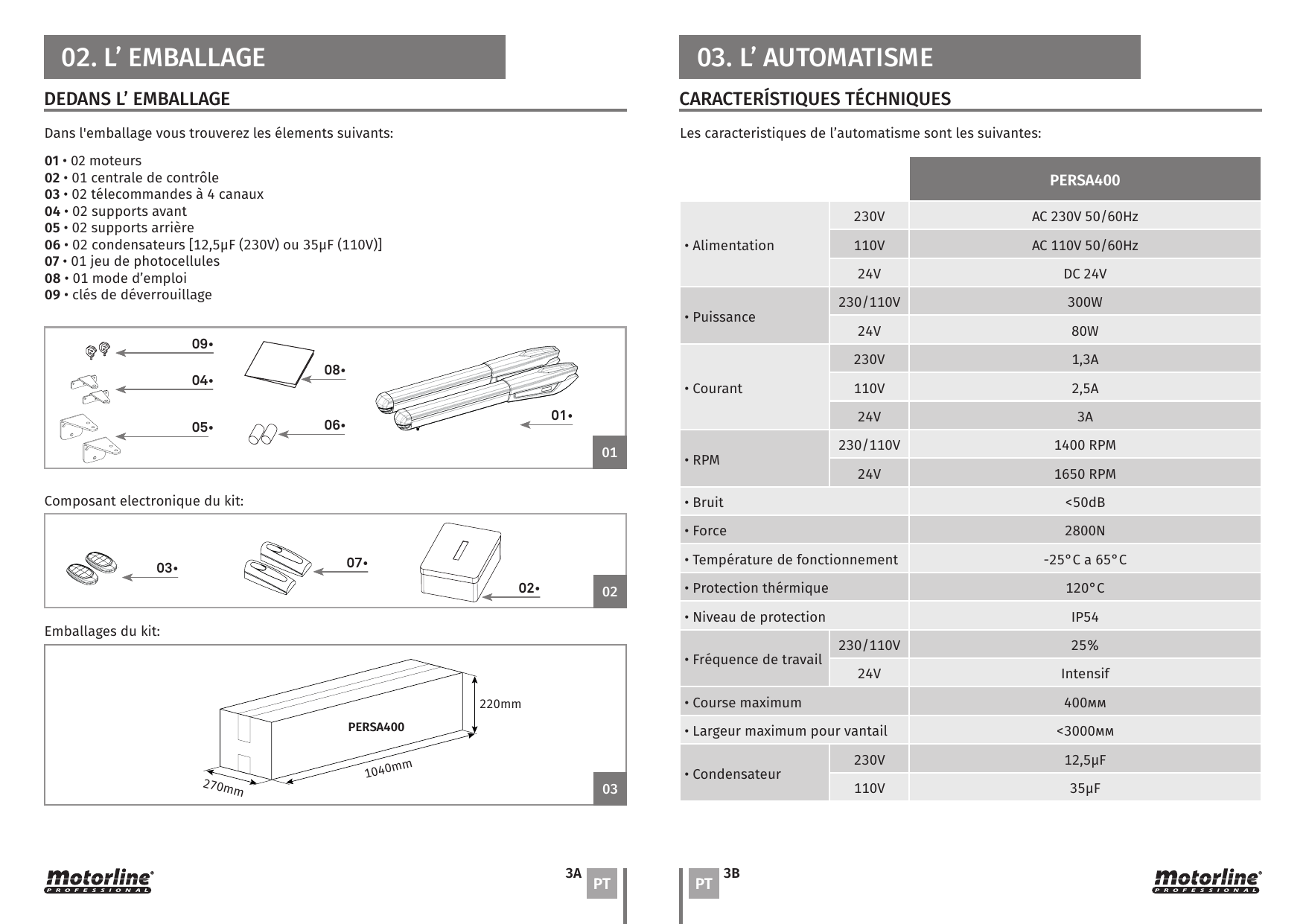

02. L'emballage

Dedans l'emballage

Dans l'emballage vous trouverez les élements suivants:

• 01 • 02 moteurs
• 02 • 01 centrale de contrôle
• 03 • 02 télecommandes à 4 canaux
• 04 • 02 supports avant
• 05 • 02 supports arrière
• 06 • 02 condensateurs [12,5µF (230V) ou 35µF (110V)]
• 07 • 01 jeu de photocellules
• 08 • 01 mode d'emploi
• 09 • clés de déverrouillage

Composant electronique du kit :

Emballages du kit :

03. L'automatisme

Caractéristiques techniques

Les caracteristiques de l'automatisme sont les suivantes:

PERSA400

Alimentation	230V	AC 230V 50/60Hz
	110V	AC 110V 50/60Hz
	24V	DC 24V
Puissance	230/110V	300W
	24V	80W
Courant	230V	1,3A
	110V	2,5A
	24V	3A
RPM	230/110V	1400 RPM
	24V	1650 RPM
Bruit	<50dB
Force	2800N
Température de fonctionnement	-25°C a 65°C
Protection thérmique	120°C
Niveau de protection	IP54
Fréquence de travail	230/110V	25%
	24V	Intensif
Course maximum	400 mm
Largeur maximum pour vantail	<3000 mm
Condensateur	230V	12,5µF
	110V	35µF

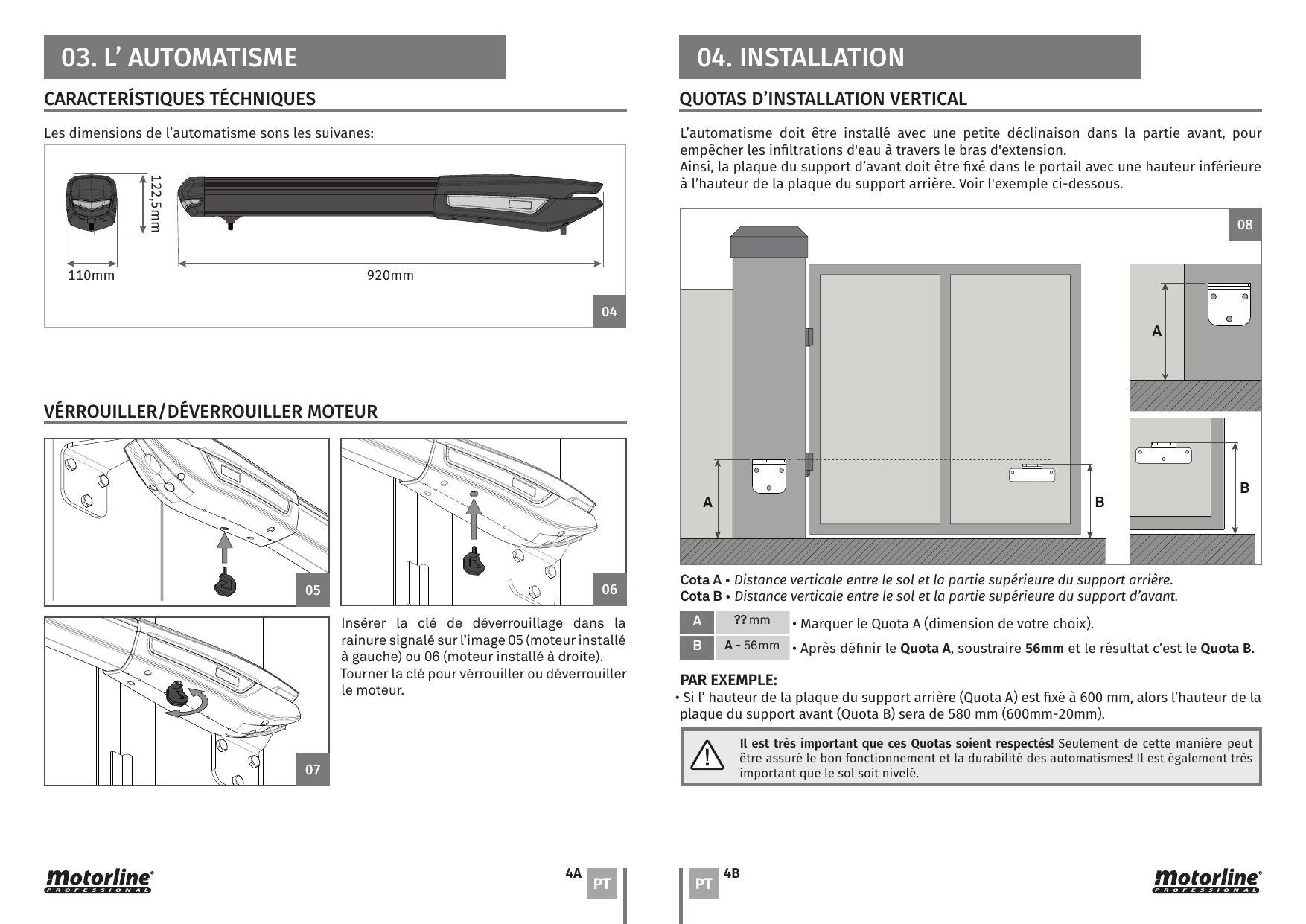

Les dimensions de l'automatisme sont les suivantes : 110mm × 920mm × 122,5mm.

Vérrouiller / déverrouiller moteur

Insérer la clé de déverrouillage dans la rainure signalée sur l'image 05 (moteur installé à gauche) ou 06 (moteur installé à droite). Tourner la clé pour vérrouiller ou déverrouiller le moteur.

04. Installation

Quotas d'installation vertical

L'automatisme doit être installé avec une petite déclinaison dans la partie avant, pour empêcher les infiltrations d'eau à travers le bras d'extension.

Ainsi, la plaque du support d'avant doit être fixée dans le portail avec une hauteur inférieure à l'hauteur de la plaque du support arrière. Voir l'exemple ci-dessous.

Cota A • Distance verticale entre le sol et la partie supérieure du support arrière.

Cota B • Distance verticale entre le sol et la partie supérieure du support d'avant.

• A (?? mm) • Marquer le Quota A (dimension de votre choix).
• B (A − 56mm) • Après définir le Quota A, soustraire 56mm et le résultat c'est le Quota B.

Par exemple :

Si l'hauteur de la plaque du support arrière (Quota A) est fixée à 600 mm, alors l'hauteur de la plaque du support avant (Quota B) sera de 580 mm (600mm − 20mm).

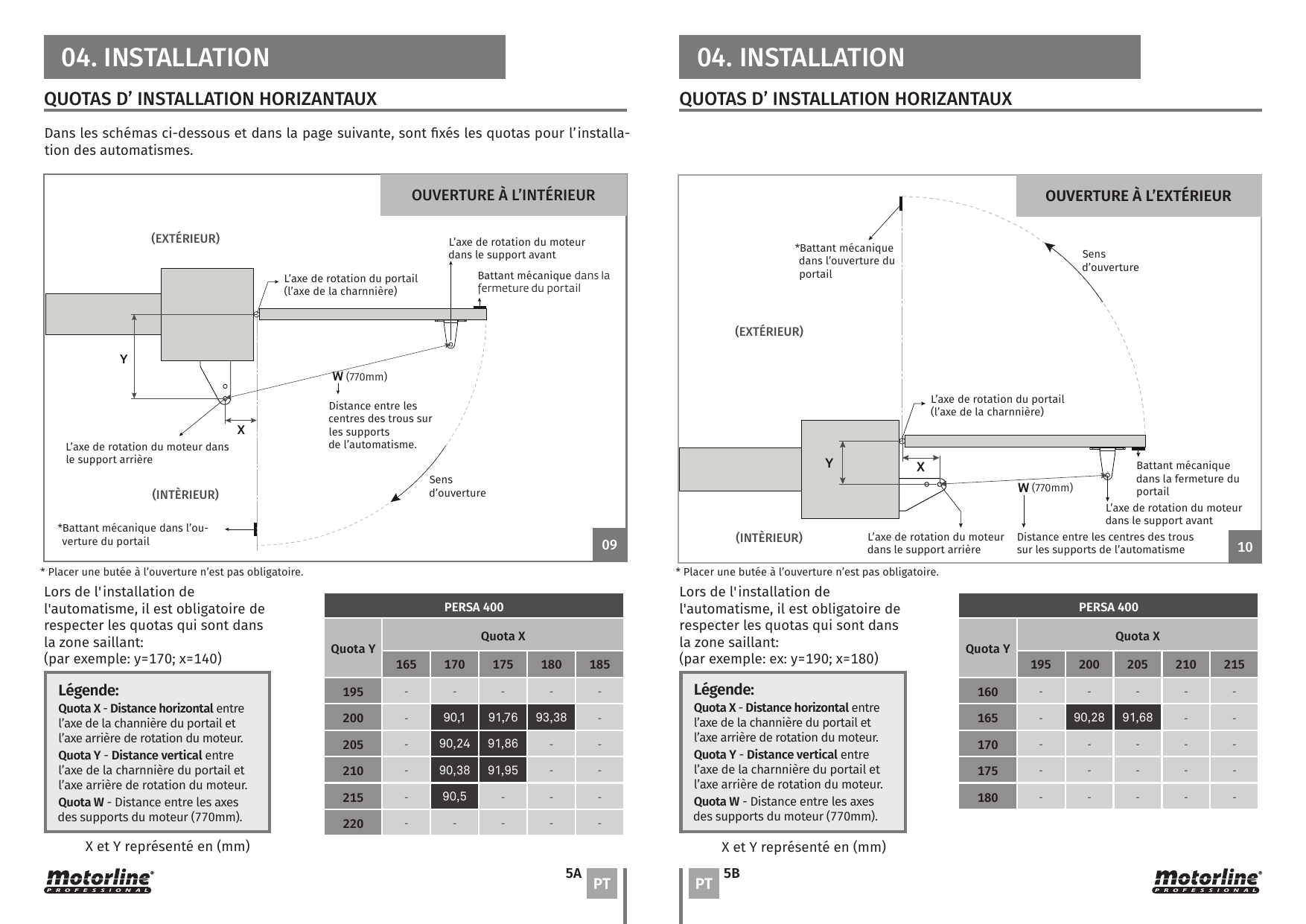

Quotas d'installation horizontaux

Dans les schémas ci-dessous et dans la page suivante, sont fixés les quotas pour l'installation des automatismes.

Ouverture à l'intérieur

* Placer une butée à l'ouverture n'est pas obligatoire.

Lors de l'installation de l'automatisme, il est obligatoire de respecter les quotas qui sont dans la zone saillant (par exemple : y=170 ; x=140).

Légende :

• Quota X - Distance horizontale entre l'axe de la charnière du portail et l'axe arrière de rotation du moteur.
• Quota Y - Distance verticale entre l'axe de la charnière du portail et l'axe arrière de rotation du moteur.
• Quota W - Distance entre les axes des supports du moteur (770mm).

PERSA 400 — Ouverture à l'intérieur (X et Y représentés en mm)

Quota Y	X=165	X=170	X=175	X=180	X=185
195	-	-	-	-	-
200	-	90,1	91,76	93,38	-
205	-	90,24	91,86	-	-
210	-	90,38	91,95	-	-
215	-	90,5	-	-	-
220	-	-	-	-	-

Ouverture à l'extérieur

* Placer une butée à l'ouverture n'est pas obligatoire.

Lors de l'installation de l'automatisme, il est obligatoire de respecter les quotas qui sont dans la zone saillant (par exemple : y=190 ; x=180).

Légende :

• Quota X - Distance horizontale entre l'axe de la charnière du portail et l'axe arrière de rotation du moteur.
• Quota Y - Distance verticale entre l'axe de la charnière du portail et l'axe arrière de rotation du moteur.
• Quota W - Distance entre les axes des supports du moteur (770mm).

PERSA 400 — Ouverture à l'extérieur (X et Y représentés en mm)

Quota Y	X=195	X=200	X=205	X=210	X=215
160	-	-	-	-	-
165	-	90,28	91,68	-	-
170	-	-	-	-	-
175	-	-	-	-	-
180	-	-	-	-	-
