Notice MOTORLINE MC70
Produit concerné
00. Contenu — Index
- 01. Avis de sécurité
- Des normes à suivre
- 02. Schéma de raccordements
- Connexion à l'interrupteur murale à 2 boutons
- Connexion à l'interrupteur murale à 1 bouton
- Raccordement de plusieurs centrales MC70 – Fonction Master
- 03. La centrale
- Caractéristiques techniques
- 04. Programmation
- Consignes avant la programmation
- Programmation
- Faire reset à la centrale
01. Avis de sécurité
Des normes à suivre
Attention :
CE — Ce produit est certifié selon les normes de sécurité de la Communauté Européenne (CE).
RoHS — Ce produit est conforme à la directive 2011/65/UE du Parlement européen et du Conseil du 8 juin 2011 concernant la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
(Applicable dans les pays avec des systèmes de recyclage.) Ce marquage sur le produit, ou de la littérature indique que le produit et les accessoires électroniques (ex. chargeur, câble USB, le matériel électronique, les télécommandes, etc.) ne doivent pas être jetés avec les autres déchets ménagers à la fin de sa vie utile. Pour éviter des éventuels dommages à l'environnement ou à la santé humaine provenant de l'élimination incontrôlée des déchets, nous vous prions de séparer ces éléments des autres types de déchets et de les recycler de façon responsable pour promouvoir la réutilisation durable des ressources matérielles. Les particuliers doivent contacter un revendeur où ils ont acheté ce produit ou une Agence de l'Environnement, pour savoir où et comment ils peuvent prendre ces articles pour leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les termes et conditions du contrat d'achat. Ce produit et ses accessoires électroniques ne doivent pas être mélangés avec d'autres déchets commerciaux.
Ce marquage indique que le produit et les accessoires électroniques (ex. chargeur, câble USB, les équipements électroniques, les télécommandes, etc.), sont soumis à des décharges électriques. Soyez prudent lors de la manipulation du produit et suivre toutes les règles de sécurité indiquées dans cette notice.
- C'est important pour votre sécurité que ces instructions soient suivies.
- Garder ces instructions dans un endroit sûr pour références ultérieures.
- ELECTROCELOS S.A. ne se responsabilise pas par l'utilisation incorrecte du produit ou une utilisation autre que celle pour laquelle il a été conçu.
- ELECTROCELOS S.A. n'est pas responsable si les règles de sécurité ne sont pas prises en compte lors de l'installation de l'équipement à être automatisé, ni par des déformations qui peuvent se produire.
- A ELECTROCELOS S.A. ne se responsabilise pas par la mauvaise sécurité et le mauvais fonctionnement du produit lorsque utilisés des composants qui n'ont pas été vendus par elle-même.
- Ce produit a été conçu et produit strictement pour l'utilisation indiquée dans cette notice.
- Cette centrale n'est pas appropriée pour des environnements inflammables ou explosifs.
- Tout autre utilisation qui n'est pas indiquée dans cette notice, pourra endommager le produit et/ou causer des dommages physiques et matériels, et invalide la garantie.
- Ne pas apporter des modifications aux composants du moteur et/ou respectifs accessoires.
- Centrale pour utilisation intérieure avec connexion à 110V/230V.
- Gardez toutes les télécommandes hors de la portée des enfants, afin d'éviter que l'automatisme travaille accidentellement.
- Le client ne doit pas, en aucun cas, essayer de réparer ou régler l'automatisme. Il doit à cet effet faire appel à un technicien qualifié.
- L'installateur doit avoir les connaissances certifiées au niveau des assemblages mécaniques de portes et portails ainsi que de la programmation de centrales. Il doit également être en mesure d'effectuer des connexions électriques en conformité avec toutes les réglementations applicables.
- L'installateur doit informer le client comment manœuvrer le produit en cas d'urgence et accorder la notice du produit.
02. Schéma de raccordements

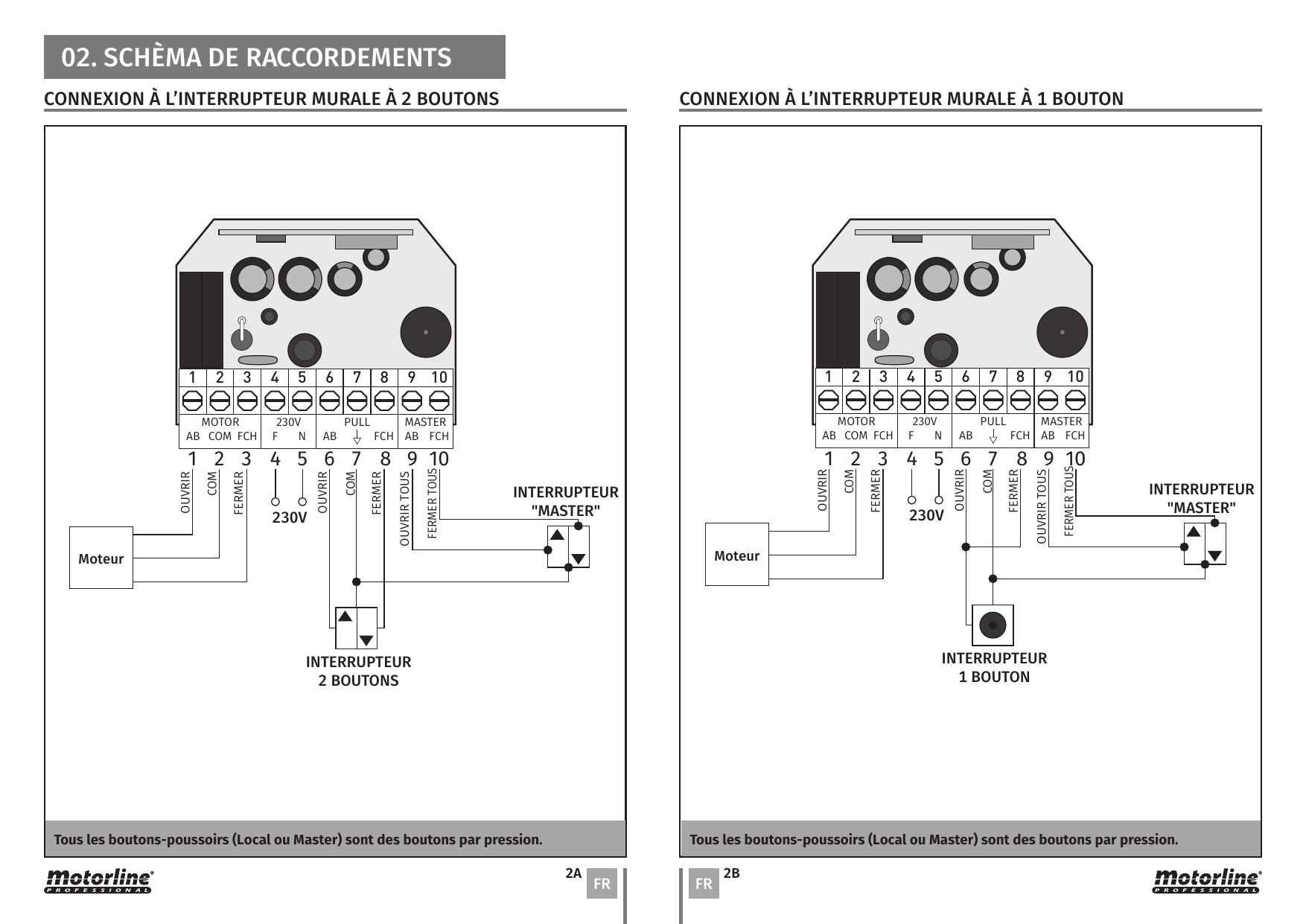

Connexion à l'interrupteur murale à 2 boutons
Tous les boutons-poussoirs (Local ou Master) sont des boutons par pression.
Connexion à l'interrupteur murale à 1 bouton
Tous les boutons-poussoirs (Local ou Master) sont des boutons par pression.

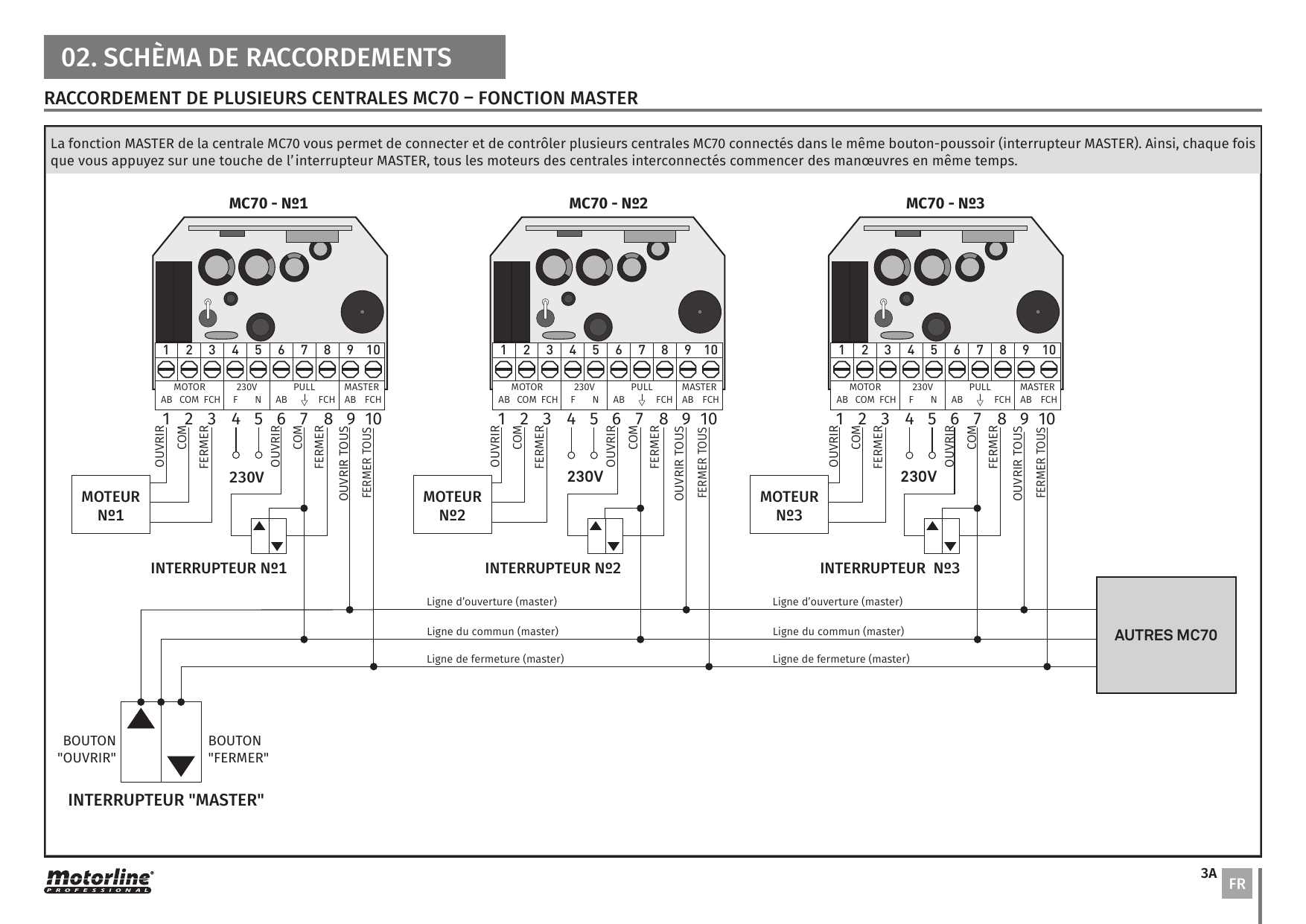

Raccordement de plusieurs centrales MC70 – Fonction Master
La fonction MASTER de la centrale MC70 vous permet de connecter et de contrôler plusieurs centrales MC70 connectées sur le même bouton-poussoir (interrupteur MASTER). Ainsi, chaque fois que vous appuyez sur une touche de l'interrupteur MASTER, tous les moteurs des centrales interconnectées commencent des manœuvres en même temps.
03. La centrale
Caractéristiques techniques

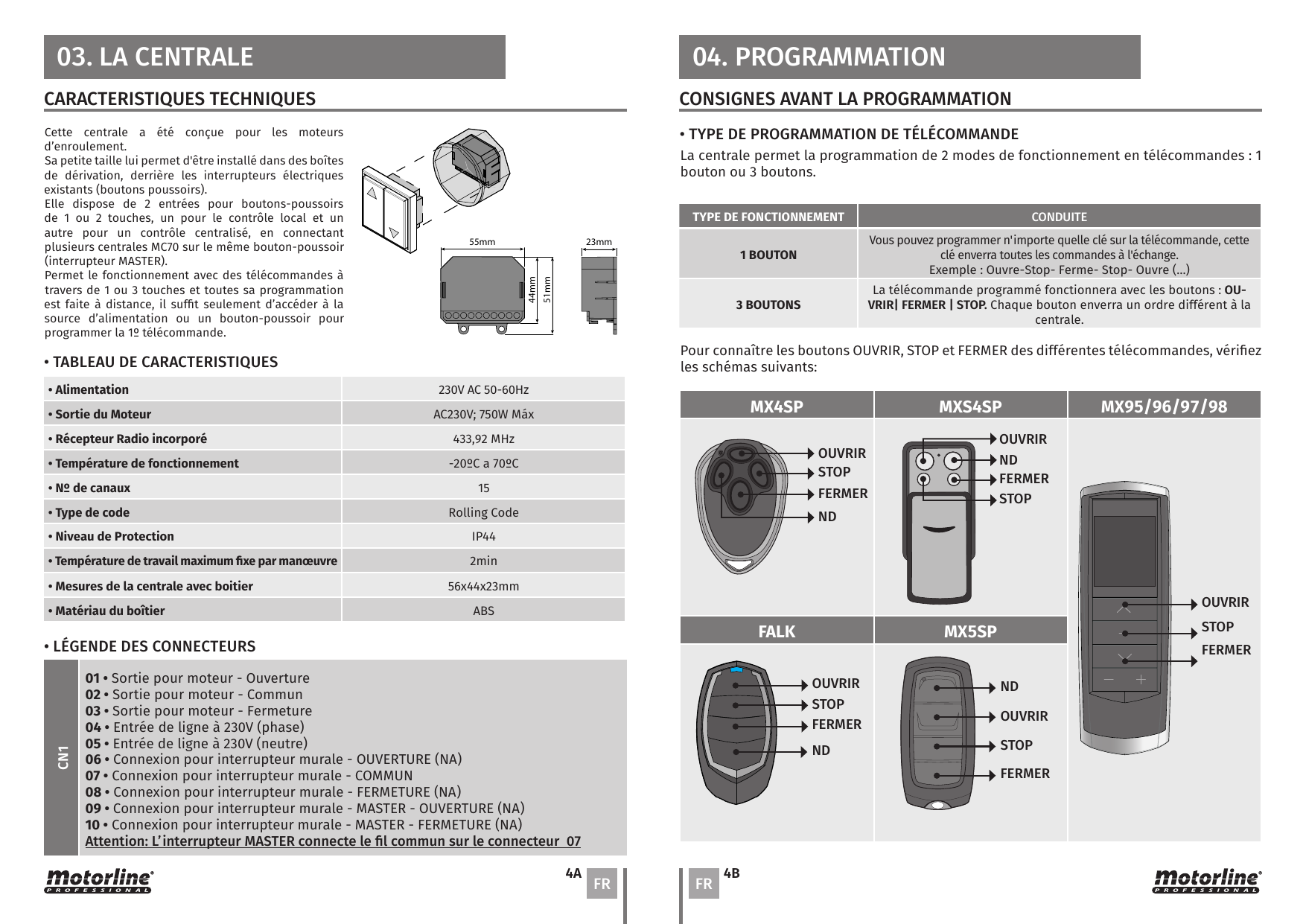

Cette centrale a été conçue pour les moteurs d'enroulement. Sa petite taille lui permet d'être installée dans des boîtes de dérivation, derrière les interrupteurs électriques existants (boutons poussoirs).
Elle dispose de 2 entrées pour boutons-poussoirs de 1 ou 2 touches, une pour le contrôle local et une autre pour un contrôle centralisé, en connectant plusieurs centrales MC70 sur le même bouton-poussoir (interrupteur MASTER).
Permet le fonctionnement avec des télécommandes à travers de 1 ou 3 touches et toute sa programmation est faite à distance, il suffit seulement d'accéder à la source d'alimentation ou un bouton-poussoir pour programmer la 1ʳᵉ télécommande.
Tableau de caractéristiques
| Alimentation | 230V AC 50-60Hz |
|---|---|
| Sortie du Moteur | AC 230V ; 750W Máx |
| Récepteur Radio incorporé | 433,92 MHz |
| Température de fonctionnement | -20ºC à 70ºC |
| Nº de canaux | 15 |
| Type de code | Rolling Code |
| Niveau de Protection | IP44 |
| Température de travail maximum fixe par manœuvre | 2 min |
| Mesures de la centrale avec boîtier | 56 x 44 x 23 mm |
| Matériau du boîtier | ABS |
Légende des connecteurs (CN1)
- Sortie pour moteur - Ouverture
- Sortie pour moteur - Commun
- Sortie pour moteur - Fermeture
- Entrée de ligne à 230V (phase)
- Entrée de ligne à 230V (neutre)
- Connexion pour interrupteur murale - OUVERTURE (NA)
- Connexion pour interrupteur murale - COMMUN
- Connexion pour interrupteur murale - FERMETURE (NA)
- Connexion pour interrupteur murale - MASTER - OUVERTURE (NA)
- Connexion pour interrupteur murale - MASTER - FERMETURE (NA)
Attention : L'interrupteur MASTER connecte le fil commun sur le connecteur 07.
04. Programmation
Consignes avant la programmation
Type de programmation de télécommande
La centrale permet la programmation de 2 modes de fonctionnement en télécommandes : 1 bouton ou 3 boutons.
| Type de fonctionnement | Conduite |
|---|---|
| 1 bouton | Vous pouvez programmer n'importe quelle clé sur la télécommande, cette clé enverra toutes les commandes à l'échange. Exemple : Ouvre-Stop-Ferme-Stop-Ouvre (…) |
| 3 boutons | La télécommande programmée fonctionnera avec les boutons : OUVRIR | FERMER | STOP. Chaque bouton enverra un ordre différent à la centrale. |
Pour connaître les boutons OUVRIR, STOP et FERMER des différentes télécommandes, vérifiez les schémas suivants :
- MX4SP : OUVRIR / STOP / FERMER / ND
- MXS4SP : OUVRIR / ND / FERMER / STOP
- MX95/96/97/98 : OUVRIR / STOP / FERMER
- FALK : OUVRIR / STOP / FERMER / ND
- MX5SP : ND / OUVRIR / STOP / FERMER
Interrupteur murale
La centrale permet la connexion d'interrupteurs de pression avec une ou deux touches. Pour démarrer la manœuvre il suffit d'une simple impulsion de 1 seconde sur le bouton désiré.
Interrupteur de 2 boutons — Il dispose de deux boutons, un pour l'ouverture (OUVRIR / STOP) et un autre pour la fermeture (FERMER / STOP). Au cours de l'ouverture ou de la fermeture de la manœuvre, un clic sur le bouton contraire au mouvement du moteur arrêtera cette manœuvre.
Interrupteur de 1 bouton — Il n'a qu'un seul bouton pour l'ouverture et la fermeture (OUVRIR / STOP / FERMER). En cliquant sur le bouton d'ouverture / fermeture, on arrête le mouvement du moteur.
Programmation
Cette centrale permet uniquement la programmation de télécommandes Rolling Code MOTORLINE jusqu'à un maximum de 15 télécommandes. Lorsque vous programmez la 16ᵉ télécommande, la centrale émet 4 bips pour signaler que la mémoire est pleine.
Pour programmer la première télécommande, vous pouvez le faire à travers la source d'alimentation de la centrale ou par un bouton poussoir. Lorsque vous avez une télécommande déjà programmée, vous pouvez l'utiliser pour ouvrir la mémoire de la centrale à distance et programmer de nouvelles télécommandes.
Programmer nouvelle télécommande (3 boutons)
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Connecter la centrale à une source d'alimentation à 230V.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
Programmer nouvelle télécommande (1 bouton)
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Connecter la centrale à une source d'alimentation à 230V.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après ces 10 sec., la centrale émet 2 bips rapides. Ne pas relâcher la touche de télécommande !
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 3 bips lents.
- Après les 20 sec. au total (10+10), la centrale émet 5 bips rapides en confirmant le succès de la programmation.
Programmer une nouvelle télécommande (3 boutons) à travers d'une autre déjà programmée (3 boutons)
- Appuyer en continu la touche OUVRIR d'une télécommande déjà programmée pendant 15 sec.
- Après les 15 sec., la centrale émet 8 bips rapides. Relâcher le bouton déjà programmé.
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
Programmer une nouvelle télécommande (1 bouton) à travers d'une autre déjà programmée (1 bouton)
- Appuyer en continu la touche OUVRIR d'une télécommande déjà programmée pendant 15 sec.
- Après les 15 sec., la centrale émet 8 bips rapides. Relâcher le bouton déjà programmé.
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après ces 10 sec., la centrale émet 2 bips rapides. Ne pas relâcher la touche de télécommande !
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 3 bips lents.
- Après les 20 sec. au total (10+10), la centrale émet 5 bips rapides en confirmant le succès de la programmation.
Programmer une nouvelle télécommande (3 boutons) à travers d'un interrupteur à 2 boutons
- Appuyer en continu les boutons OUVRIR et FERMER de l'interrupteur pendant 15 sec.
- Après les 15 sec., la centrale émettra 8 bips rapides. Relâcher les touches OUVRIR et FERMER de l'interrupteur.
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
Programmer une nouvelle télécommande (1 bouton) à travers d'un interrupteur à 2 boutons
- Appuyer en continu les boutons OUVRIR et FERMER de l'interrupteur pendant 15 sec.
- Après les 15 sec., la centrale émettra 8 bips rapides. Relâcher les touches OUVRIR et FERMER de l'interrupteur.
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après ces 10 sec., la centrale émet 2 bips rapides. Ne pas relâcher la touche de télécommande !
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 3 bips lents.
- Après les 20 sec. au total (10+10), la centrale émet 5 bips rapides en confirmant le succès de la programmation.
Programmer une nouvelle télécommande (3 boutons) à travers d'un interrupteur à 1 bouton
- Appuyer en continu le bouton de l'interrupteur pendant 15 sec.
- Après les 15 sec., la centrale émet 8 bips rapides. Relâcher le bouton de l'interrupteur.
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
Programmer une nouvelle télécommande (1 bouton) à travers d'un interrupteur à 1 bouton
- Appuyer en continu le bouton de l'interrupteur pendant 15 sec.
- Après les 15 sec., la centrale émet 8 bips rapides. Relâcher le bouton de l'interrupteur.
- Appuyer en continu le bouton OUVRIR de la télécommande que vous désirez programmer.
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 5 bips lents.
- Après ces 10 sec., la centrale émet 2 bips rapides. Ne pas relâcher la touche de télécommande !
- Garder le bouton OUVRIR appuyé par 10 sec. ; tout de suite après, la centrale émettra 3 bips lents.
- Après les 20 sec. au total (10+10), la centrale émet 5 bips rapides en confirmant le succès de la programmation.
Changer la direction du moteur
- Appuyer en continu le bouton FERMER de la télécommande que vous désirez programmer.
- Connecter la centrale à une source d'alimentation à 230V.
- Garder le bouton FERMER appuyé par 10 sec. ; tout de suite après, la centrale émet 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
Supprimer toutes les télécommandes à travers d'une télécommande déjà programmée
- Appuyer en continu les boutons OUVRIR et FERMER de la télécommande que vous désirez programmer.
- Connecter la centrale à une source d'alimentation à 230V.
- Garder appuyés les boutons OUVRIR et FERMER par 10 sec. et la centrale émettra 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
Supprimer toutes les télécommandes à travers d'un interrupteur à 2 boutons
- Appuyer en continu les boutons OUVRIR et FERMER de l'interrupteur.
- Connecter la centrale à une source d'alimentation à 230V.
- Garder appuyés les boutons OUVRIR et FERMER par 10 sec. et la centrale émettra 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
Supprimer toutes les télécommandes à travers d'un interrupteur à 1 bouton
- Appuyer en continu le bouton de l'interrupteur.
- Connecter la centrale à une source d'alimentation à 230V.
- Garder appuyé le bouton par 10 sec. et la centrale émettra 5 bips lents.
- Après 10 sec., la centrale émet 2 bips rapides en confirmant le succès de la programmation.
