Notice MOTORLINE MC52
Produits concernés
02. Centrale
Caractéristiques techniques
La MC52 est une centrale de commande électronique monophasée avec système via radio intégré, conçu pour l'automatisation des portails battants.
| Caractéristique | Version 110V | Version 230V |
|---|---|---|
| Alimentation | 110Vac 60Hz | 230Vac 50-60Hz |
| Sortie vers Feu Clignotant | 110Vac 60Hz 500W max. | 230Vac 50Hz 500W max. |
| Sortie vers Feu Clignotant RGB | 24Vdc 100mA máx. | |
| Sortie moteur | 110Vac 60Hz 500W max. | 230Vac 50-60Hz 500W max. |
| Sortie accessoires auxiliaires | 24Vdc 8W max. | |
| Sécurité et commandes en BT | 24Vdc | |
| Température de fonctionnement | -25°C à +55°C | |
| Récepteur radio intégré | 433,92 Mhz | |
| Émetteurs OP | 12bits ou Rolling Code | |
| Capacité mémoire maximale | 100 (ouverture complète) - 100 (ouverture piétonne) | |
| Dimensions de l'usine | 125mm x 140mm | |
Notez la version que vous utilisez (110Vac ou 230Vac).

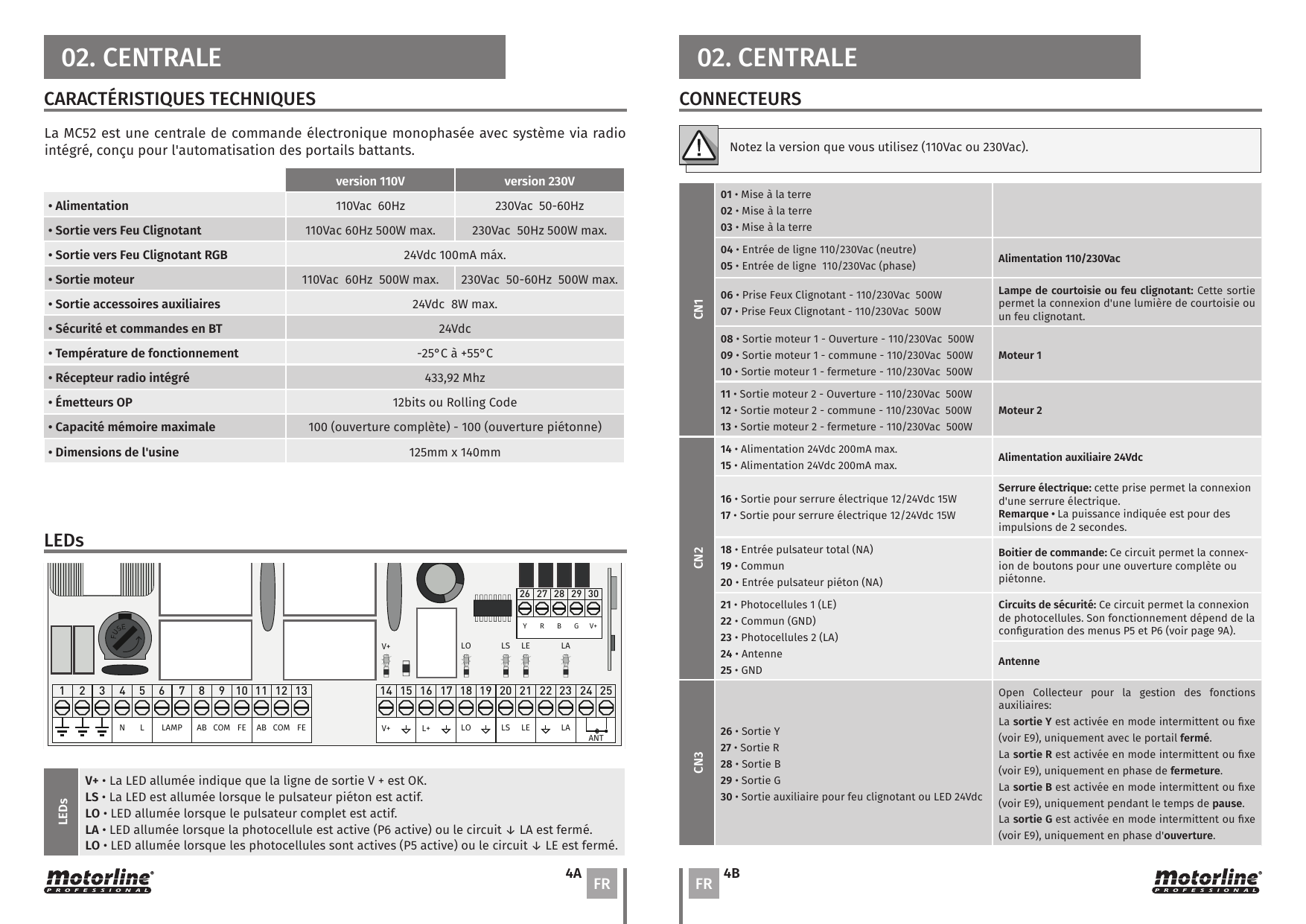

LEDs
- V+ · La LED allumée indique que la ligne de sortie V+ est OK.
- LS · La LED est allumée lorsque le pulsateur piéton est actif.
- LO · LED allumée lorsque le pulsateur complet est actif.
- LA · LED allumée lorsque la photocellule est active (P6 active) ou le circuit ↓ LA est fermé.
- LE · LED allumée lorsque les photocellules sont actives (P5 active) ou le circuit ↓ LE est fermé.
Connecteurs
CN1
| Borne | Description | Fonction |
|---|---|---|
| 01 | Mise à la terre | |
| 02 | Mise à la terre | |
| 03 | Mise à la terre | |
| 04 | Entrée de ligne 110/230Vac (neutre) | Alimentation 110/230Vac |
| 05 | Entrée de ligne 110/230Vac (phase) | |
| 06 | Prise Feux Clignotant - 110/230Vac 500W | Lampe de courtoisie ou feu clignotant : cette sortie permet la connexion d'une lumière de courtoisie ou un feu clignotant. |
| 07 | Prise Feux Clignotant - 110/230Vac 500W | |
| 08 | Sortie moteur 1 - Ouverture - 110/230Vac 500W | Moteur 1 |
| 09 | Sortie moteur 1 - commune - 110/230Vac 500W | |
| 10 | Sortie moteur 1 - fermeture - 110/230Vac 500W | |
| 11 | Sortie moteur 2 - Ouverture - 110/230Vac 500W | Moteur 2 |
| 12 | Sortie moteur 2 - commune - 110/230Vac 500W | |
| 13 | Sortie moteur 2 - fermeture - 110/230Vac 500W |
CN2
| Borne | Description | Fonction |
|---|---|---|
| 14 | Alimentation 24Vdc 200mA max. | Alimentation auxiliaire 24Vdc |
| 15 | Alimentation 24Vdc 200mA max. | |
| 16 | Sortie pour serrure électrique 12/24Vdc 15W | Serrure électrique : cette prise permet la connexion d'une serrure électrique. Remarque · La puissance indiquée est pour des impulsions de 2 secondes. |
| 17 | Sortie pour serrure électrique 12/24Vdc 15W | |
| 18 | Entrée pulsateur total (NA) | Boitier de commande : ce circuit permet la connexion de boutons pour une ouverture complète ou piétonne. |
| 19 | Commun | |
| 20 | Entrée pulsateur piéton (NA) | |
| 21 | Photocellules 1 (LE) | Circuits de sécurité : ce circuit permet la connexion de photocellules. Son fonctionnement dépend de la configuration des menus P5 et P6. |
| 22 | Commun (GND) | |
| 23 | Photocellules 2 (LA) | |
| 24 | Antenne | Antenne |
| 25 | GND |
CN3
| Borne | Description |
|---|---|
| 26 | Sortie Y |
| 27 | Sortie R |
| 28 | Sortie B |
| 29 | Sortie G |
| 30 | Sortie auxiliaire pour feu clignotant ou LED 24Vdc |
Open Collecteur pour la gestion des fonctions auxiliaires :
- La sortie Y est activée en mode intermittent ou fixe (voir E9), uniquement avec le portail fermé.
- La sortie R est activée en mode intermittent ou fixe (voir E9), uniquement en phase de fermeture.
- La sortie B est activée en mode intermittent ou fixe (voir E9), uniquement pendant le temps de pause.
- La sortie G est activée en mode intermittent ou fixe (voir E9), uniquement en phase d'ouverture.
03. Installation

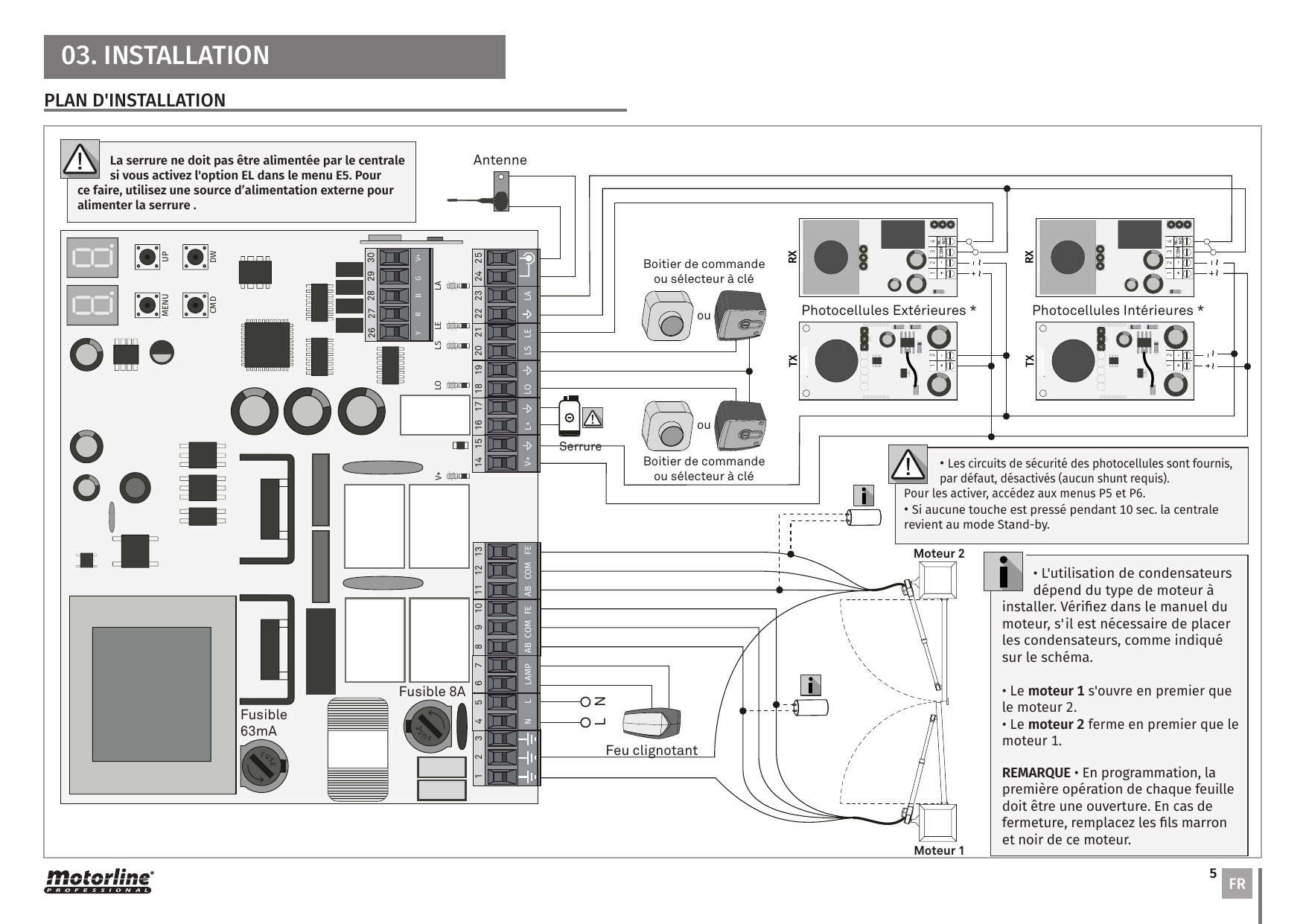

Plan d'installation
La serrure ne doit pas être alimentée par la centrale si vous activez l'option EL dans le menu E5. Pour ce faire, utilisez une source d'alimentation externe pour alimenter la serrure.
- Les circuits de sécurité des photocellules sont fournis, par défaut, désactivés (aucun shunt requis). Pour les activer, accédez aux menus P5 et P6.
- Si aucune touche n'est pressée pendant 10 sec., la centrale revient au mode Stand-by.
Composants identifiés sur le plan : Fusible 63mA, Fusible 8A, Antenne, Feu clignotant, Serrure, Moteur 1, Moteur 2, Photocellules extérieures, Photocellules intérieures, Boitier de commande ou sélecteur à clé.
Remarques sur l'installation :
- L'utilisation de condensateurs dépend du type de moteur à installer. Vérifiez dans le manuel du moteur s'il est nécessaire de placer les condensateurs, comme indiqué sur le schéma.
- Le moteur 1 s'ouvre en premier avant le moteur 2.
- Le moteur 2 ferme en premier avant le moteur 1.
- Remarque · En programmation, la première opération de chaque feuille doit être une ouverture. En cas de fermeture, remplacez les fils marron et noir de ce moteur.
Processus d'installation de base
Le processus d'installation suppose que le portail dispose déjà de fins de course mécaniques ou électriques. Pour plus d'informations, consultez le manuel du moteur.
- Effectuez les connexions pour tous les accessoires conformément au schéma de câblage.
- Connectez le panneau à une alimentation 230V (bornes 4 et 5 - CN1).
- Vérifiez que le mouvement du portail correspond à celui indiqué sur l'affichage.
- Programmer la course - menu P0.
- Si nécessaire, réglez le temps de ralentissement du portail pour l'ouverture et la fermeture - menu P1.
- Réglez la force du portail - menu P2.
- Reprogrammer la course - menu P0.
- Activez ou désactivez l'utilisation des photocellules dans le menu P5 et P6.
- Programmer une télécommande.
La centrale est maintenant complètement configurée ! Vérifiez les pages de programmation des menus au cas où vous souhaiteriez configurer d'autres fonctionnalités du panneau.
04. Programmation
Programmation et suppression de télécommandes
- SU · Programmation de télécommandes pour l'ouverture totale.
- SP · Programmation de télécommandes pour l'ouverture piétonne.
Programmation de télécommandes
- Appuyez sur le bouton cmd pendant 3 secondes.
- Sélectionnez (SU) à l'aide de ↑↓.
- Appuyez 1 fois sur cmd pour confirmer.
- La première position libre apparaît.
- Appuyez sur la touche de la télécommande que vous souhaitez programmer. L'affichage clignote et passe à l'emplacement libre suivant.
Supprimer les commandes
- Appuyez sur le bouton cmd pendant 3 secondes.
- Sélectionnez (SU) à l'aide de ↑↓.
- Appuyez 1 fois sur cmd pour confirmer.
- Utilisez ↑↓ pour sélectionner l'emplacement de la commande que vous souhaitez supprimer.
- Appuyez sur cmd pendant 3 secondes et la position est vide. L'affichage clignote et la position devient disponible.
Supprimer toutes les télécommandes
- Appuyez sur le bouton cmd pendant 10 secondes.
- L'écran affichera SU.
- SU va clignoter.
- LU clignote, confirmant que toutes les commandes ont été effacées.
Si vous n'appuyez sur aucune touche pendant 10 secondes, la centrale reviendra en standby.
Menus P
Conditions d'accès :
- Nous ne pouvons entrer dans la programmation qu'avec le portail arrêté (électriquement).
- Pour accéder au menu P, appuyez sur la touche MENU pendant 3 secondes.
- Utilisez ↑↓ pour parcourir les menus.
- Appuyez sur MENU chaque fois que vous souhaitez confirmer l'accès à un menu.
- Appuyez simultanément sur ↑↓ pour quitter la programmation.
| Menu | Fonction | États | Plage | Valeur d'usine |
|---|---|---|---|---|
| P0 | Programmation de la course | nA : Programmation manuelle ; n0 : 01 = 1 moteur, 02 = 2 moteurs | — | — |
| P1 | Adaptation du temps de ralentissement | dA : ralentissement à l'ouverture (feuille 1) ; dF : ralentissement à la fermeture (feuille 1) ; bA : ralentissement à l'ouverture (feuille 2) ; bF : ralentissement à la fermeture (feuille 2) | 0s à 25s | 03 |
| P2 | Réglage de la force | F0 : réglage de la force | — | 04 |
| P3 | Temps de course piétonne | Réglage du temps de course piétonne | — | 10 |
| P4 | Temps de pause et décalage des vantaux | AF : temps de pause total (0s-99s) ; AP : temps de pause piéton (0s-99s) ; Ao : décalage des vantaux en ouverture (0s-25s) ; Ac : décalage des vantaux en fermeture (0s-25s) | — | 00 / 00 / 02 / 02 |
| P5 | Programmation photocellules 1 | LE : désactivé/actif ; HC : à l'ouverture/à la fermeture ; HL : inverse, arrêter, inverse 2 sec. et arrête | — | 00 / 01 / 00 |
| P6 | Programmation photocellules 2 | LA : désactivé/actif ; HC : à l'ouverture/à la fermeture ; HL : inverse, arrêter, inverse 2 sec. et arrête | — | 00 / 00 / 01 |
| P7 | Logique de fonctionnement | 00 mode automatique ; 01 mode pas à pas ; 02 mode condo | — | 00 |
| P8 | Feu clignotant | 00 clignotant (ouverture et fermeture) ; 01 mode pas à pas ; 02 lampe de courtoisie | — | 00 |
| P9 | Programmation à distance | 00 PGM à distance OFF ; 01 PGM à distance activée | — | 00 |
Menus E
| Menu | Fonction | États | Valeur d'usine |
|---|---|---|---|
| E0 | Homme présent | HP : 00 désactive l'homme présent, 01 active l'homme présent ; PL : 00 désactive la fonction boitier de commande, 01 active la fonction boitier de commande | 00 |
| E1 | Soft start | 00 désactive le démarrage souple ; 01 active le démarrage progressif | 00 |
| E2 | Temps de lumière de courtoisie | Réglage du temps de la lumière de courtoisie | 00 |
| E3 | Follow me | 00 désactive follow me ; 01 follow me n'agit pas lorsque la porte s'ouvre, fonctionne uniquement lorsqu'il est ouvert ; 02 follow me agit lorsque la porte est ouverte et lorsqu'elle est ouverte | 00 |
| E4 | Réglage du temps de course | Temps de course ouverture/fermeture (minutes et secondes) - feuilles 1 et 2 | 00 / 30 (par champ) |
| E5 | Frein/serrure/coups | Eb : frein électronique ; EL : électro-serrure à l'ouverture 2 sec. ou à chaque mouvement ; Po : coup d'ouverture ; Pc : coup de fermeture | 00 |
| E6 | Vitesse de ralentissement | Réglage de la vitesse de ralentissement | 05 |
| E7 | Compteur de manœuvre | Affiche le nombre de manœuvres effectuées | — |
| E8 | Reset - réinitialiser les valeurs d'usine | 00 désactivé ; 01 réinitialisation déclenchée | 00 |
| E9 | Sortie RGB | 00 sortie permanente ; 01 sortie intermittente | 00 |
| SU | Télécommandes | Programmation des télécommandes pour une ouverture complète | — |
| SP | Télécommandes | Programmation des télécommandes pour l'ouverture piétonne | — |
05. Programmation « P »
P0 — Programmation de la course
- Vous pouvez utiliser la télécommande au lieu de la touche MENU.
- À chaque fois qu'une feuille touche un arrêt, attendez 1 seconde avant de cliquer sur le MENU.
- Pour quitter les menus de programmation, appuyez simultanément sur les touches HAUT et BAS.
| Paramètre | Description |
|---|---|
| nA — Programmation manuelle | Ce menu vous permet de programmer manuellement la course du moteur. |
| n0 — Moteurs | Ce menu vous permet de programmer si l'unité de contrôle fonctionnera avec 1 ou 2 moteurs (temps par défaut 02). |
| Étape | Description |
|---|---|
| Rotation normale | Vantail 1 dans la programmation d'ouverture (vitesse normale) |
| Rotation lente | Vantail 1 dans la programmation d'ouverture (vitesse de ralentissement) |
| Rotation normale | Vantail 2 dans la programmation d'ouverture (vitesse normale) |
| Rotation lente | Vantail 2 dans la programmation d'ouverture (vitesse de ralentissement) |
| Rotation normale | Vantail 2 en programmation de fermeture (vitesse normale) |
| Rotation lente | Vantail 2 en programmation de fermeture (vitesse de ralentissement) |
| Rotation normale | Vantail 1 en programmation de fermeture (vitesse normale) |
| Rotation lente | Vantail 1 en programmation de fermeture (vitesse de ralentissement) |
Programmation manuelle :
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Appuyez une fois sur MENU jusqu'à ce que nA apparaisse.
- Appuyez sur MENU pour commencer à programmer le temps d'ouverture du vantail 1.
- Appuyez sur MENU pour commencer le ralentissement de l'ouverture du vantail 1. Répétez ces deux étapes pour la feuille 2.
- Appuyez sur MENU pour commencer à programmer le temps de fermeture du vantail 2.
- Appuyez sur MENU pour commencer le ralentissement de fermeture du vantail 2. Répétez ces deux étapes pour la feuille 1.
Programmation manuelle de 1 moteur :
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Appuyez une fois sur MENU jusqu'à ce que nA apparaisse.
- Utilisez DW pour changer en n0.
- Appuyez sur MENU, 02 apparaîtra. Utilisez UP pour passer à 01.
- Appuyez sur MENU pour commencer à programmer le temps d'ouverture du vantail 1.
- Appuyez sur MENU pour commencer le ralentissement de l'ouverture du vantail 1.
- Appuyez sur MENU pour commencer à programmer le temps de fermeture du vantail 1.
- Appuyez sur MENU pour commencer le ralentissement de fermeture du vantail 1.
P1 — Réglage du temps de ralentissement
Chaque fois qu'il y a une inversion du sens de marche, le temps de décélération préréglé est augmenté de 2 sec. jusqu'à un maximum de 25 sec.
Ce menu vous permet de définir le temps de ralentissement de chaque vantail lors de l'ouverture et de la fermeture (0s à 25s, temps par défaut 3).
| Paramètre | Description |
|---|---|
| dA — Ralentissement à l'ouverture feuille 1 | Définit le temps pendant lequel le portail va agir avec ralentissement en ouverture. |
| dF — Ralentissement à la fermeture feuille 1 | Définit le temps pendant lequel le portail agira avec ralentissement à la fermeture. |
| bA — Ralentissement à l'ouverture feuille 2 | Définit le temps pendant lequel le portail va agir avec ralentissement en ouverture. |
| bF — Ralentissement à la fermeture feuille 2 | Définit le temps pendant lequel le portail agira avec ralentissement à la fermeture. |
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P1.
- Appuyez sur Menu jusqu'à ce que s'affiche dA. Utilisez UP ou DW pour parcourir les paramètres.
- Appuyez sur MENU pour modifier la valeur de paramètre choisie.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P2 — Réglage de la force
Ce menu vous permet de définir la force qui est injectée dans le moteur lorsqu'il se déplace à vitesse normale. La valeur par défaut est 4.
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P2.
- Appuyez sur Menu, F0 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P3 — Temps de course piétonne
Ce menu vous permet de régler le temps de course piétonne. La valeur par défaut est 10 sec.
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P3.
- Appuyez sur MENU. La valeur réglée en usine apparaît.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P4 — Temps de pause et décalage des vantaux
Lorsque les valeurs sont à zéro, il n'y a pas de fermeture automatique.
| Paramètre | Description | Par défaut |
|---|---|---|
| AF — Réglage du temps de pause de fermeture complète | Permet de régler le temps de pause à l'ouverture complète. | 0 |
| AP — Réglage du temps de pause du verrouillage des piétons | Permet de régler le temps de pause à l'ouverture piétonne. | 0 |
| Ac — Retard de porte à la fermeture | Définit le temps de retard dans la fermeture du vantail 1 par rapport au vantail 2. | 2 |
| Ao — Retard de porte à l'ouverture | Définit le temps de décalage lors de l'ouverture du vantail 2 par rapport au vantail 1. | 2 |
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P4.
- Appuyez sur Menu jusqu'à ce que s'affiche AF. Utilisez UP ou DW pour parcourir les paramètres.
- Appuyez sur MENU pour modifier la valeur de paramètre choisie.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P5 — Programmation de photocellules 1
| Paramètre | États |
|---|---|
| LE | 00 (désactivé) / 01 (actif) — Permet d'activer ou de désactiver la sécurité. |
| HC | 00 (ouverture des photocellules) / 01 (photocellules fermées) — Définit si la sécurité agira à l'ouverture ou à la fermeture. |
| HL | 00 (le mouvement du portail est inversé) / 01 (le mouvement du portail s'arrête et reprend 5 s après la désactivation de la sécurité) / 02 (le mouvement du portail s'inverse pendant 2 sec. et s'arrête) — Définit le comportement du portail lorsque la sécurité est active. |
(Temps par défaut 0)
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P5.
- Appuyez sur Menu jusqu'à ce que s'affiche LE. Utilisez UP ou DW pour parcourir les paramètres.
- Appuyez sur MENU pour modifier la valeur de paramètre choisie.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P6 — Programmation de photocellules 2
| Paramètre | États |
|---|---|
| LA | 00 (désactivé) / 01 (actif) — Permet d'activer ou de désactiver la sécurité. |
| HC | 00 (ouverture des photocellules) / 01 (photocellules fermées) — Définit si la sécurité agira à l'ouverture ou à la fermeture. |
| HL | 00 (le mouvement du portail est inversé) / 01 (le mouvement du portail s'arrête et reprend 5 s après la désactivation de la sécurité) / 02 (le mouvement du portail s'inverse pendant 2 sec. et s'arrête) — Définit le comportement du portail lorsque la sécurité est active. |
(Temps par défaut 0)
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P5.
- Appuyez sur Menu jusqu'à ce que s'affiche LA. Utilisez UP ou DW pour parcourir les paramètres.
- Appuyez sur MENU pour modifier la valeur de paramètre choisie.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P7 — Logique de fonctionnement
Ce menu permet de définir la logique de l'automatisme. (Temps par défaut 0)
| Valeur | Mode | Description |
|---|---|---|
| 00 | Mode automatique | Chaque fois qu'il y a un ordre, le mouvement est inversé. |
| 01 | Mode pas-à-pas | 1ère impulsion : OUVERT ; 2ème impulsion : STOP ; 3e impulsion : FERMÉ ; 4ème impulsion : STOP. S'il est complètement ouvert et chronométré, il se ferme. |
| 02 | Mode Condo | Ne répond pas aux commandes pendant les heures d'ouverture et de pause. |
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P7.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P8 — Feu clignotant
Ce menu vous permet de définir le mode de fonctionnement du feu clignotant (LAMP). (Temps par défaut 0)
| Valeur | Mode | Description |
|---|---|---|
| 00 | Clignotant (ouverture et fermeture) | À l'ouverture intermittente de 2 secondes, fermeture intermittente de 1 seconde. Aucun temps de pause, reste allumé. |
| 01 | Permanent | Dans le mouvement d'ouverture et de fermeture, le feu est allumé en permanence. Une fois arrêté, il reste éteint. |
| 02 | Lumière de courtoisie | Lorsqu'il est arrêté ou fermé, le temps réglé dans E2 reste allumé. |
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P8.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
P9 — Programmation à distance
Ce menu vous permet d'activer/désactiver la programmation à distance. (Temps par défaut 0)
- Appuyez sur MENU pendant 2 secondes jusqu'à ce qu'il apparaisse P0.
- Utilisez UP pour changer en P9.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
Fonctionnement de la programmation à distance (PGM ON)
Appuyez simultanément sur les touches indiquées sur l'image pendant 10 secondes et le feu clignote (la 1ère position libre apparaît sur l'affichage). Chaque fois que vous mémorisez 1 télécommande, la centrale quitte la programmation à distance. Si vous souhaitez mémoriser plus de commandes, vous devrez toujours répéter le processus en appuyant simultanément sur les touches de la télécommande pendant 10 secondes pour chaque nouvelle commande.
06. Programmation « E »
E0 — Homme présent
| Paramètre | États |
|---|---|
| HP | 00 (désactivé) / 01 (actif) — Activez ou désactivez l'homme présent. Remarque · Avec l'homme présent, les télécommandes RF actives ne fonctionnent pas. |
| PL | 00 (désactivé) / 01 (actif) — Activez le fonctionnement en mode boitier de commande. |
| État | LS | LO |
|---|---|---|
| 01 ACTIF | ouverture complète | fermeture complète |
| 00 DÉSACTIVÉ | Manœuvres piétonnes | Total des manœuvres |
(Temps par défaut 0)
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Appuyez sur Menu jusqu'à ce que s'affiche HP. Utilisez UP ou DW pour parcourir les paramètres.
- Appuyez sur MENU pour modifier la valeur de paramètre choisie.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E1 — Démarrage souple
Active ou désactive le démarrage progressif. Lorsque la fonction de démarrage progressif est activée, à chaque début de mouvement, l'unité de commande contrôlera le démarrage du moteur, augmentant progressivement la vitesse dans la première seconde de fonctionnement. La valeur par défaut est 0 (désactivé).
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E1.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E2 — Temps lumière de courtoisie
Ce paramètre n'est activé que si l'option 2 est sélectionnée dans P8.
Ce menu vous permet de régler la durée d'éclairage de courtoisie pour la porte fermée, ouverte et arrêtée. La valeur par défaut est 0 (voyant de courtoisie éteint).
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E2.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E3 — Follow me
Vous permet d'activer l'option Suivez-moi. Avec cette option activée, le panneau de contrôle, en position ouverte ou ouverte, donne un ordre de fermeture de 5 sec. après que le dispositif de sécurité a détecté le passage d'un objet / utilisateur.
- 00 fonction désactivée
- 01 fonction activée après ouverture
- 02 fonction activée à l'ouverture
(Temps par défaut 0)
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E3.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E4 — Réglage du temps de course
Ce menu vous permet de régler le temps de travail pour les courses d'ouverture et de fermeture des deux vantaux.
| Vantail | Paramètre | Par défaut |
|---|---|---|
| Vantail 1 | oN — Temps de course d'ouverture (minutes) | 00 |
| oS — Temps de course d'ouverture (secondes) | 30 | |
| cN — Temps de course de fermeture (minutes) | 00 | |
| cS — Temps de course de fermeture (secondes) | 30 | |
| Vantail 2 | oN — Temps de course d'ouverture (minutes) | 00 |
| oS — Temps de course d'ouverture (secondes) | 30 | |
| cN — Temps de course de fermeture (minutes) | 00 | |
| cS — Temps de course de fermeture (secondes) | 30 |
Plages : minutes 0m à 3m / 99m ; secondes 0s à 59s. (Valeurs par défaut indiquées : 15 ou 30 selon source.)
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E4.
- Appuyez sur Menu jusqu'à ce que s'affiche oN. Utilisez UP ou DW pour parcourir les paramètres.
- Appuyez sur MENU pour modifier la valeur de paramètre choisie.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E5 — Frein / serrure / coup de bélier
Il permet d'activer ou de désactiver les fonctions du frein électronique, le mode de fonctionnement de la serrure et d'activer ou désactiver les coups à l'ouverture et à la fermeture.
| Paramètre | États | Par défaut |
|---|---|---|
| Eb — Frein électronique | 00 (désactive le frein électronique) / 01 (active le frein électronique). | 0 |
| EL — Serrure | 00 (verrouillage actif à l'ouverture 2 sec.) / 01 (active le verrouillage quand il est en mouvement). La valeur par défaut est 0 (impulsion de 2 secondes à l'ouverture). Remarque : si vous sélectionnez l'option 2, vous devez tenir compte de la valeur de courant maximale fournie par la centrale. | 0 |
| Po — Coup d'ouverture | 00 (désactiver la course d'ouverture) / 01 (course d'ouverture active) — Active le coup d'ouverture (coup de bélier). | 0 |
| Pc — Coup de fermeture | 00 (désactive la course de fermeture) / 01 (course de fermeture active) — Active le coup de fermeture. | 0 |
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E5.
- Appuyez sur Menu jusqu'à ce que s'affiche Eb. Utilisez UP ou DW pour parcourir les paramètres.
- Appuyez sur MENU pour modifier la valeur de paramètre choisie.
- La valeur réglée en usine apparaît. Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E6 — Vitesse de ralentissement
Ce menu vous permet de régler la vitesse de ralentissement. La valeur par défaut est 4.
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E6.
- Appuyez sur MENU. La valeur réglée en usine apparaît.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E7 — Compteur de manœuvres
Ce menu vous permet de visualiser le nombre de manœuvres effectuées (la manœuvre complète s'entend comme ouverture et fermeture).
La réinitialisation du panneau n'efface pas le nombre de manœuvres.
Exemple : 13456 manœuvres — 13- des centaines de milliers / 34- des milliers / 56- des dizaines.
- Appuyez sur MENU pendant 10 secondes.
- E0 apparaît. Appuyez sur UP jusqu'à ce que E7 apparaisse.
- Appuyez sur MENU.
- Le décompte des manœuvres apparaît dans l'ordre suivant : 1º centaines de milliers (l'affichage clignote), 2º milliers (l'affichage clignote), 3º dizaines.
- E8 apparaît.
E8 — Reset / réinitialisation aux paramètres
Ce menu vous permet de rétablir les paramètres d'usine par défaut. La valeur par défaut est 0 (désactivé).
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E8.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
E9 — Sortie RGB
Ce menu vous permet de définir le mode de fonctionnement des sorties RGB. La valeur par défaut est 0 (sortie continue).
- Appuyez sur MENU pendant 10 secondes jusqu'à ce qu'il apparaisse E0.
- Utilisez UP pour changer en E9.
- Appuyez sur Menu, 00 apparaîtra.
- Appuyez sur MENU pour modifier la valeur.
- Utilisez UP et DW pour changer la valeur.
- Appuyez sur MENU pour enregistrer la nouvelle valeur.
Version PDF (1,5 Mo) Télécharger le PDF
