Notice moteur TB500
Produit concerné

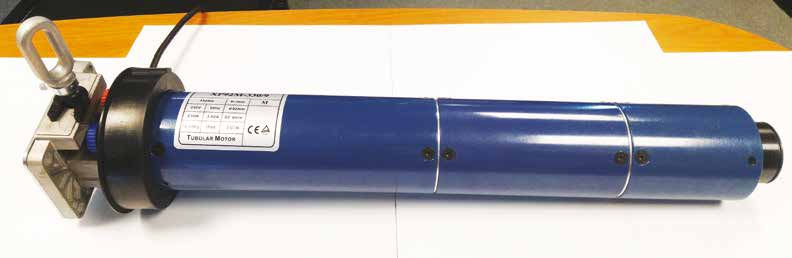

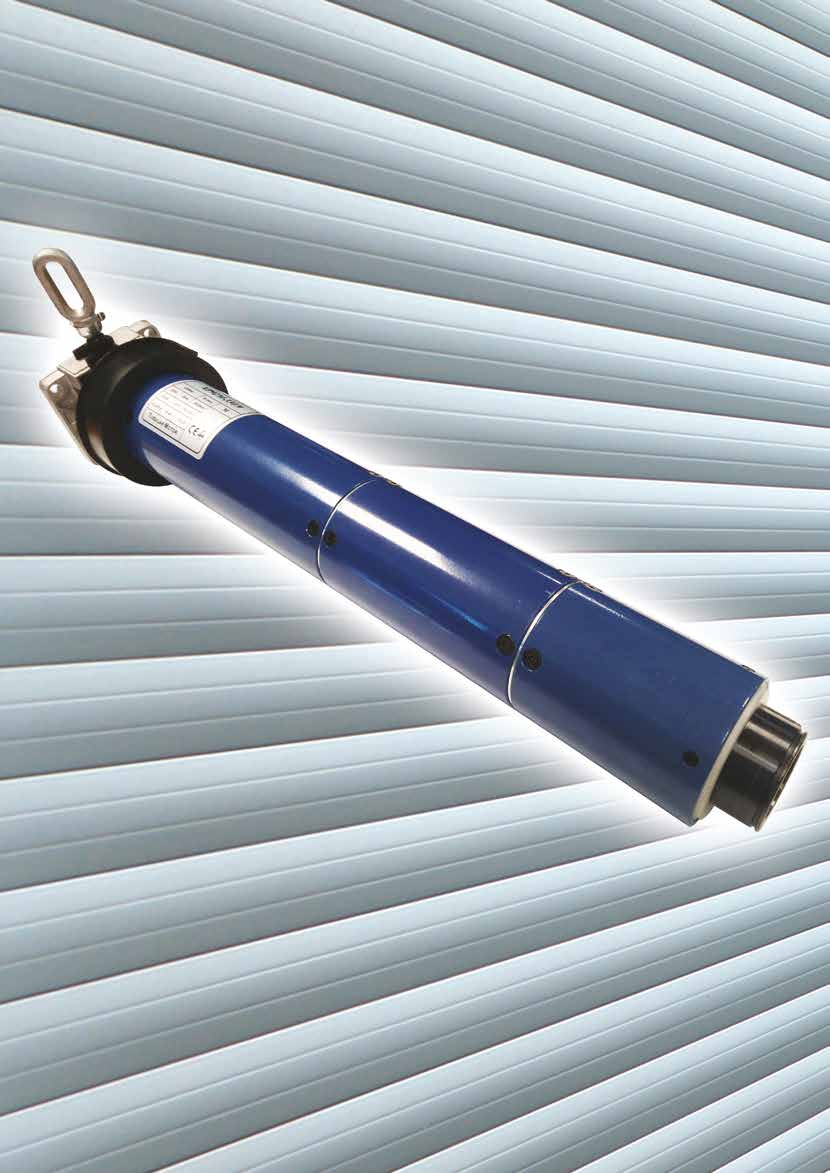

Moteur tubulaire industriel
Moteur pour rideaux non compensés.

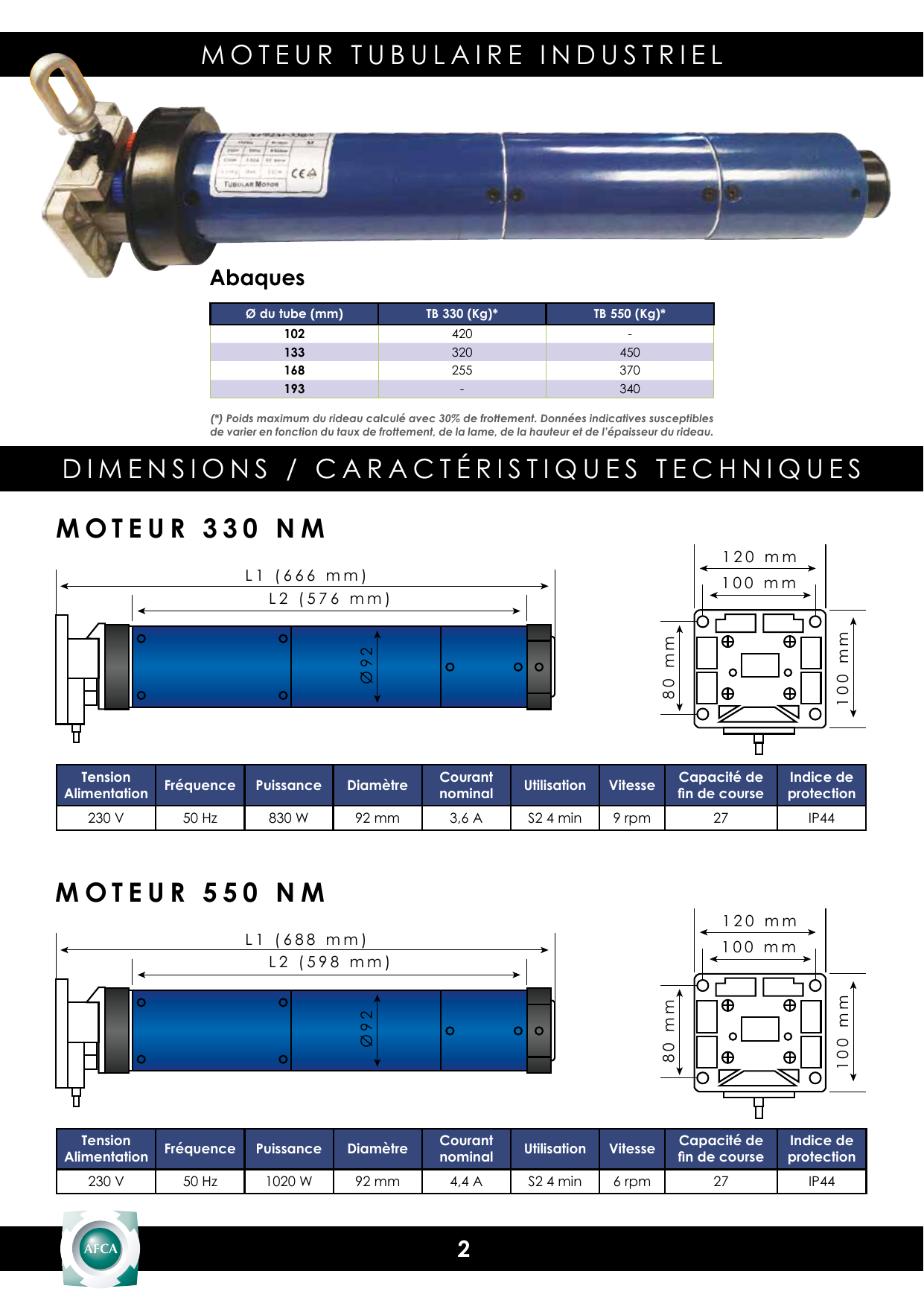

Dimensions / Caractéristiques techniques
Moteur 330 NM
Dimensions principales : L1 = 666 mm, L2 = 576 mm, diamètre Ø92. Platine de fixation : 120 mm × 100 mm, entraxes 100 mm et 80 mm.
| Tension alimentation | Fréquence | Puissance | Diamètre | Courant nominal | Utilisation | Vitesse | Capacité de fin de course | Indice de protection |
|---|---|---|---|---|---|---|---|---|
| 230 V | 50 Hz | 830 W | 92 mm | 3,6 A | S2 4 min | 9 rpm | 27 | IP44 |
Moteur 550 NM
Dimensions principales : L1 = 688 mm, L2 = 598 mm, diamètre Ø92. Platine de fixation : 120 mm × 100 mm, entraxes 100 mm et 80 mm.
| Tension alimentation | Fréquence | Puissance | Diamètre | Courant nominal | Utilisation | Vitesse | Capacité de fin de course | Indice de protection |
|---|---|---|---|---|---|---|---|---|
| 230 V | 50 Hz | 1020 W | 92 mm | 4,4 A | S2 4 min | 6 rpm | 27 | IP44 |
Abaques
| Ø du tube (mm) | TB 330 (Kg)* | TB 550 (Kg)* |
|---|---|---|
| 102 | 420 | – |
| 133 | 320 | 450 |
| 168 | 255 | 370 |
| 193 | – | 340 |
(*) Poids maximum du rideau calculé avec 30% de frottement. Données indicatives susceptibles de varier en fonction du taux de frottement, de la lame, de la hauteur et de l'épaisseur du rideau.

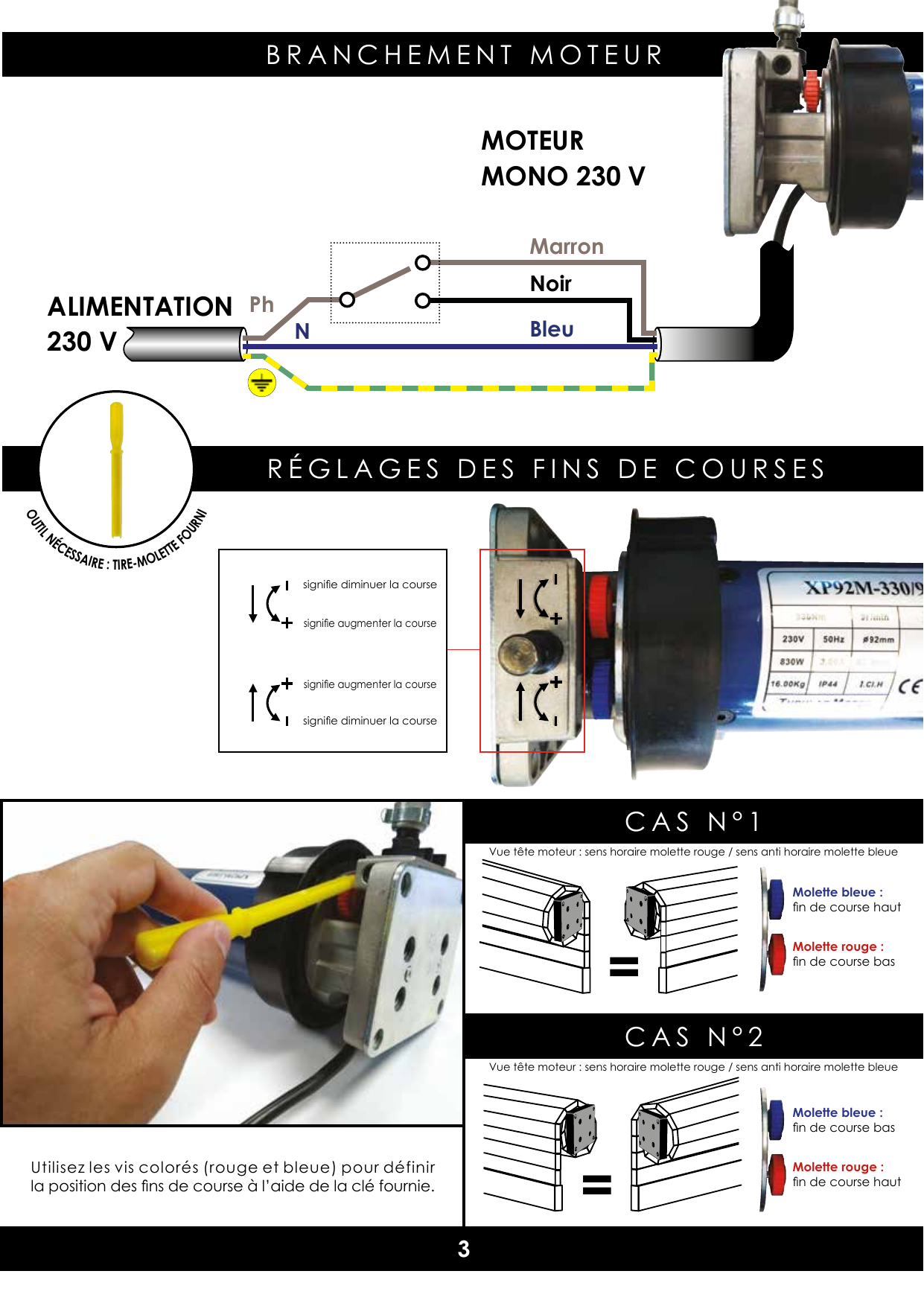

Branchement moteur
Moteur monophasé 230 V. Alimentation 230 V :
- Phase (Ph) : fils Marron et Noir (via inverseur)
- Neutre (N) : fil Bleu
- Terre : fil vert/jaune
Réglages des fins de courses

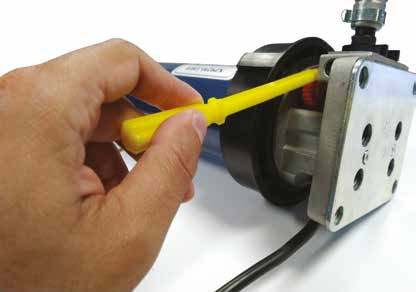

Outil nécessaire : tire-molette fourni.
Utilisez les vis colorées (rouge et bleue) pour définir la position des fins de course à l'aide de la clé fournie.
- Sens « flèche bas » : signifie diminuer la course
- Sens « flèche bas + » : signifie augmenter la course
- Sens « flèche haut + » : signifie augmenter la course
- Sens « flèche haut » : signifie diminuer la course
Cas n°1

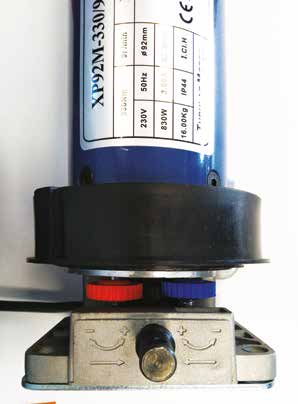

Vue tête moteur : sens horaire molette rouge / sens anti horaire molette bleue.
- Molette bleue : fin de course haut
- Molette rouge : fin de course bas
Cas n°2
Vue tête moteur : sens horaire molette rouge / sens anti horaire molette bleue.
- Molette bleue : fin de course bas
- Molette rouge : fin de course haut
Manœuvre manuelle
Une cale plastique est présente sur l'axe de manœuvre de secours. Il est obligatoire de la retirer après mise en place du rideau.
Déverrouillage
Pour débrayer le moteur et l'utiliser en manuel, pousser la manivelle vers le haut et tourner.
Verrouillage
Pour réembrayer le moteur et l'utiliser en électrique, tirer sur la manivelle vers le bas.
La manivelle de secours ne doit jamais rester pendue à l'anneau du moteur.
Adaptations
Adaptations TB 330
- Adaptation Ø 94 — Code : FCT 3A094
- Adaptation Ø 97 — Code : FCT 3A097
- Adaptation Ø 124 — Code : FCT 3A124
- Adaptation Ø 127 — Code : FCT 3A127
Adaptations TB 500
- Adaptation Ø 127 — Code : FCT 5A127
- Adaptation Ø 158,8 — Code : FCT 5A158
Plaques à tiroir
- Plaque à tiroir 350 × 350 — Code : FCT T350P
- Plaque à tiroir 400 × 400 — Code : FCT T400P
