Notice moteur BLITZ V2
Produit concerné
Conseils importants
Pour toute précision technique ou problème d'installation, V2 dispose d'un Service Clients à votre disposition du lundi au vendredi de 8:30 à 12:30 et de 14:00 à 18:00 heures, au numéro +39-0172.812411.
V2 se réserve le droit d'apporter d'éventuelles modifications au produit sans préavis ; elle décline en outre toute responsabilité pour tous types de dommages aux personnes ou aux choses dus à une utilisation impropre ou à une mauvaise installation.
Avant de procéder avec l'installation et la programmation, lire attentivement les notices.
- Ce manuel d'instruction est destiné à des techniciens qualifiés dans le domaine des automatismes.
- Aucune des informations contenues dans ce livret ne pourra être utile pour le particulier.
- Toutes opérations de maintenance ou programmation doivent être faites par des techniciens qualifiés.
L'automation doit être réalisée conformément aux dispositifs normatifs européens en vigueur :
- EN 60204-1 (Sécurité de la machinerie. Équipement électrique des machines, partie 1 : règles générales).
- EN 12445 (Sécurité dans l'utilisation de fermetures automatisées, méthodes d'essai).
- EN 12453 (Sécurité dans l'utilisation de fermetures automatisées, conditions requises).
- L'installateur doit pourvoir à l'installation d'un dispositif (ex. interrupteur magnétothermique) qui assure la coupure omnipolaire de l'équipement du réseau d'alimentation. La norme requiert une séparation des contacts d'au moins 3 mm pour chaque pôle (EN 60335-1).
- L'enveloppe en plastique de la carte possède une protection IP55 ; pour la connexion de tubes rigides ou flexibles, utiliser des raccordements possédant le même niveau de protection.
- L'installation requiert des compétences en matière d'électricité et mécanique ; elle doit être faite exclusivement par des techniciens qualifiés en mesure de délivrer l'attestation de conformité pour l'installation (Directive 98/37/EEC, - IIA).
- Il est obligatoire de se conformer aux normes suivantes pour fermetures véhiculaires automatisées : EN 12453, EN 12445, EN 12978 et à toutes éventuelles prescriptions nationales.
- Même l'installation électrique où l'on branche l'automatisme doit répondre aux normes en vigueur et être faite dans les règles de l'art.
- La régulation de la force de poussée du vantail doit être mesurée avec un outil spécial et réglée selon les valeurs maxi admises par la norme EN 12453.
- Nous conseillons d'utiliser un poussoir d'urgence à installer près de l'automatisme (branché à l'entrée STOP de l'armoire de commande) de façon à rendre possible l'arrêt immédiat du portail en cas de danger.
- L'appareillage ne doit pas être utilisé par des enfants ou des personnes affectées d'handicaps physiques et/ou psychiques, sans la nécessaire connaissance ou supervision de la part d'une personne compétente.
- Veillez à ce que les enfants ne puissent jouer avec l'appareillage.
- Pour une correcte mise en service du système, nous conseillons de suivre attentivement les indications fournies par l'association UNAC, trouvables sur le site web suivant : www.v2home.com
Déclaration de conformité
La déclaration suivante s'applique seulement si les articles ci-après sont utilisés dans le but indiqué dans le manuel d'utilisation.
| Société : | Personne à contacter : |
|---|---|
| V2 SPA Corso Principi di Piemonte 65 12035 RACCONIGI - ITALY Tel. +39 01 72 82 10 11 Fax +39 01 72 82 10 50 | Cosimo De Falco Le représentant légal |
V2 SPA déclare que les opérateurs de la série BLITZ sont conformes aux qualités requises par les Directives :
- 2006/95/CEE Directive Basse tension
- 89/366/CEE Directive compatibilité électromagnétique
- 98/37/EEC Directive machines
Nota : Déclare qu'il n'est pas permis de mettre en service les dispositifs indiqués ci-dessous jusqu'à ce que la machine (portail automatisé) ait été identifiée, marquée CE et que l'on ait émis la conformité aux conditions de la Directive 89/392/EEC et ses modifications.
Le responsable de la mise en service doit fournir les papiers suivants :
- Dossier technique
- Déclaration de conformité
- Marque CE
- Verbal de vérification
- Registre de l'entretien
- Notices de montages et avertissements
Racconigi le 20/10/2009
Le représentant dûment habilité V2 SPA
Cosimo De Falco

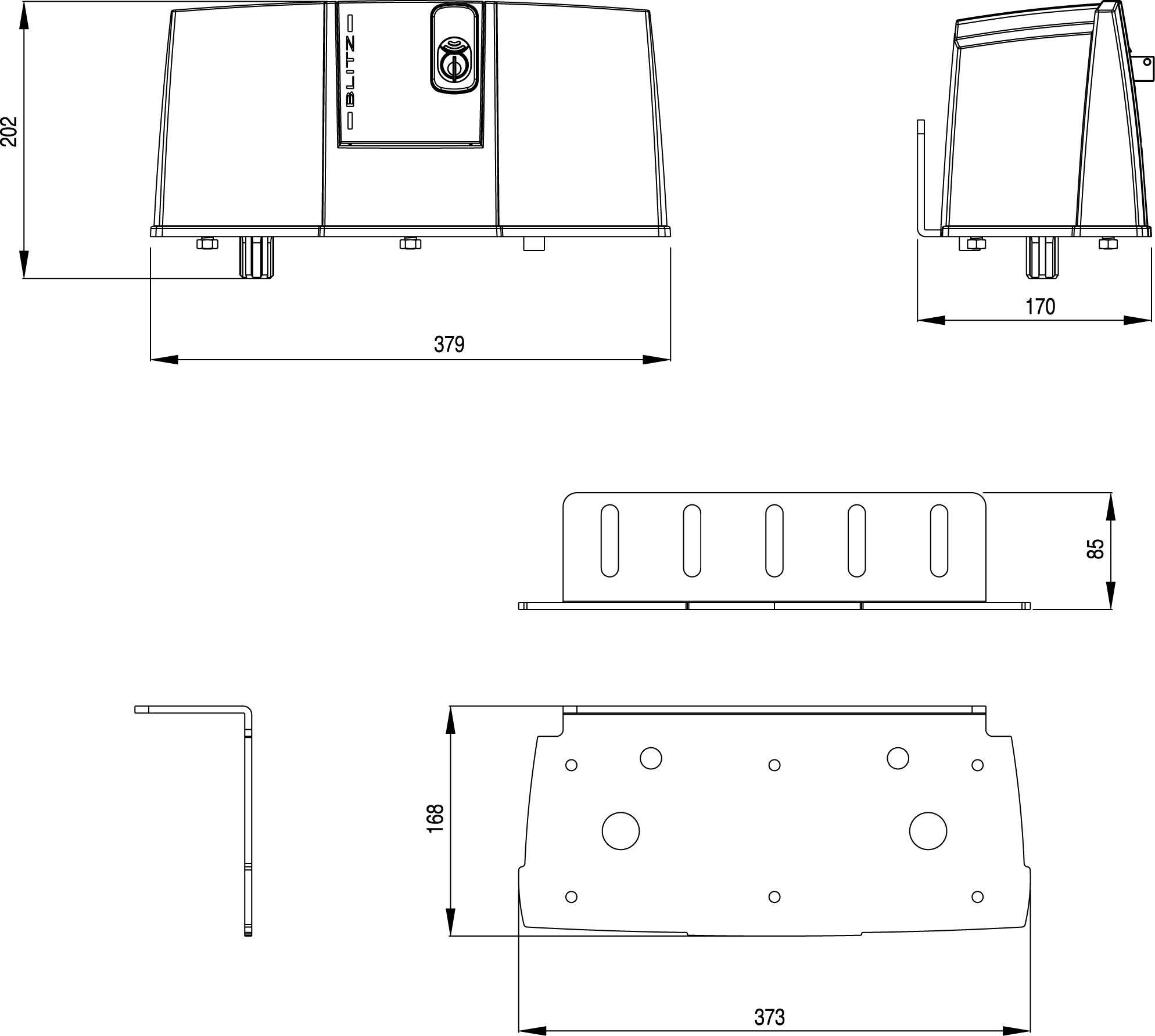

Caractéristiques techniques
| Caractéristiques techniques | Unité | BLITZ-24V | BLITZ-120V | BLITZ-230V |
|---|---|---|---|---|
| Longueur maxi du battant | m | 3 x 500 Kg 2,5 x 600 Kg 2 x 800 Kg | 3 x 500 Kg 2,5 x 600 Kg 2 x 800 Kg | 3 x 500 Kg 2,5 x 600 Kg 2 x 800 Kg |
| Alimentation | Vac / Hz | 24 Vdc | 120 / 60 | 230 / 50 |
| Absorption à vide | A | 1,5 | 3,8 | 1,8 |
| Absorption maximum | A | 7,5 | 4,5 | 2,5 |
| Puissance nominale | W | 45 | 400 | 400 |
| Condensateur | µF | - | 30 | 8 |
| Vitesse | Rpm | 1,4 ÷ 0,5 | 1,9 | 1,6 |
| Couple | N m | 320 | 340 | 340 |
| Température de service | °C | -30 ÷ +60 | -30 ÷ +60 | -30 ÷ +60 |
| Protection thermique | °C | 140 | 140 | 140 |
| Cycle de travail | % | 80 | 20 | 20 |
| Poids moteur | Kg | 14,6 | 14,6 | 14,6 |

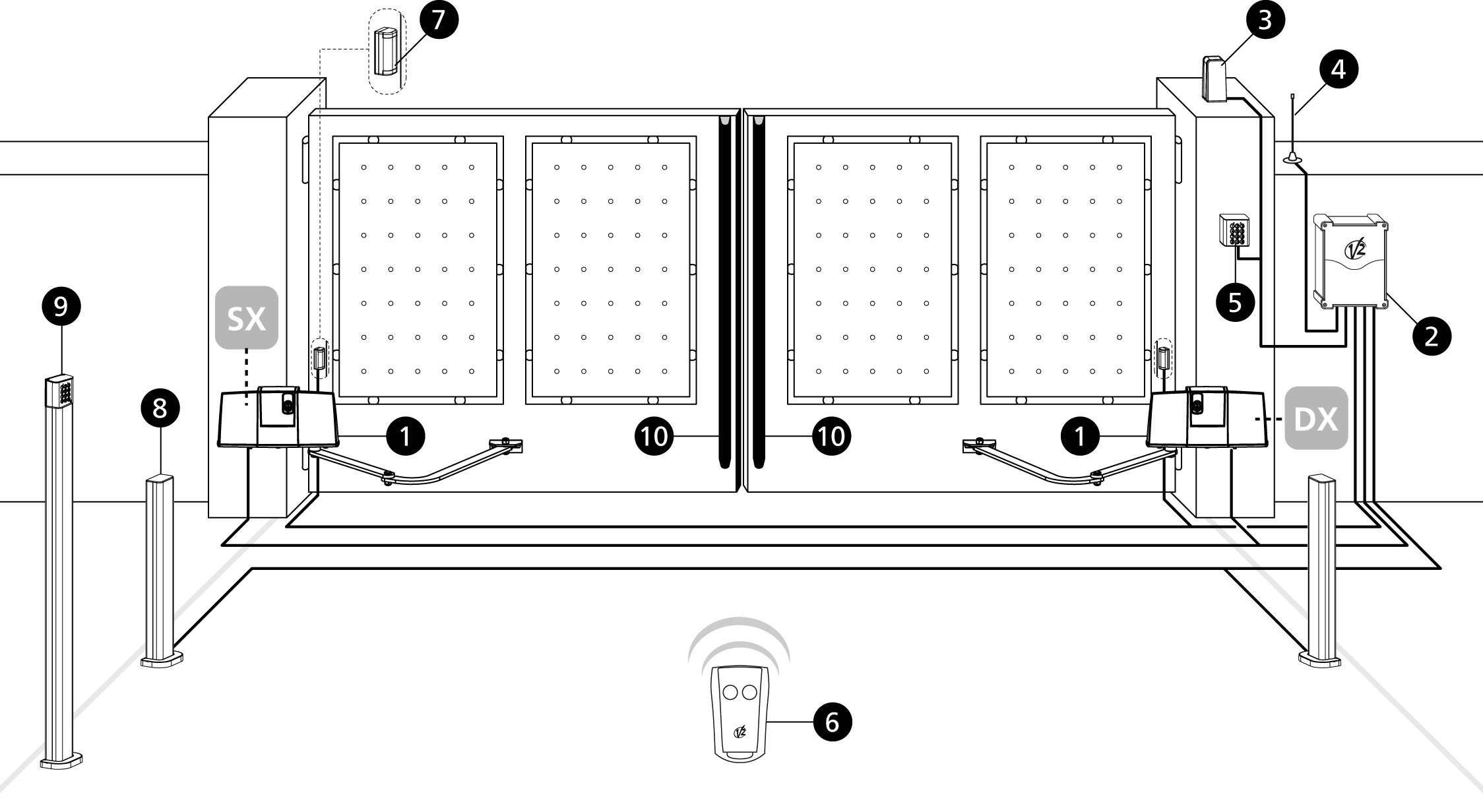

Schéma d'installation
| 1 | Opérateur BLITZ | câble 4 x 1 mm² câble 1,5 x 2 mm² (Blitz-24V) |
| 2 | Armoire de commande | câble 3 x 1,5 mm² |
| 3 | Clignotant | câble 2 x 1 mm² |
| 4 | Antenne | câble RG-58 |
| 5 | Sélecteur à clé ou digital | câble 3 x 0,5 mm² |
| 6 | Photocellules externes | câble 4 x 0,5 mm² (RX) câble 2 x 0,5 mm² (TX) |
| 7 | Photocellules internes + colonnes GARDO50 | câble 4 x 0,5 mm² (RX) câble 2 x 0,5 mm² (TX) |
| 8 | Barre palpeuse de sécurité (EN 12978) | |
| 9 | Lecteur de proximité par radio ou sélecteur digital par radio + colonne GARDO100 | |
| 10 | Émetteur |
Opérations préliminaires
Cette nouvelle série d'opérateurs électromécaniques BLITZ a été créée pour automatiser les portails à battant jusqu'à 800 Kg de poids et un vantail de 3 m selon les modèles (voir tableau caractéristiques techniques). Avant de procéder à l'installation, il est fondamental de s'assurer que votre portail s'ouvre et se referme sans problème et de vérifier scrupuleusement les points suivants :
- gonds et tourillons en très bon état et graissés de manière opportune
- aucune entrave ne doit empêcher le mouvement
- aucun frottement contre le sol et entre les volets (dilatation mécanique de 7 à 8 mm minimum)

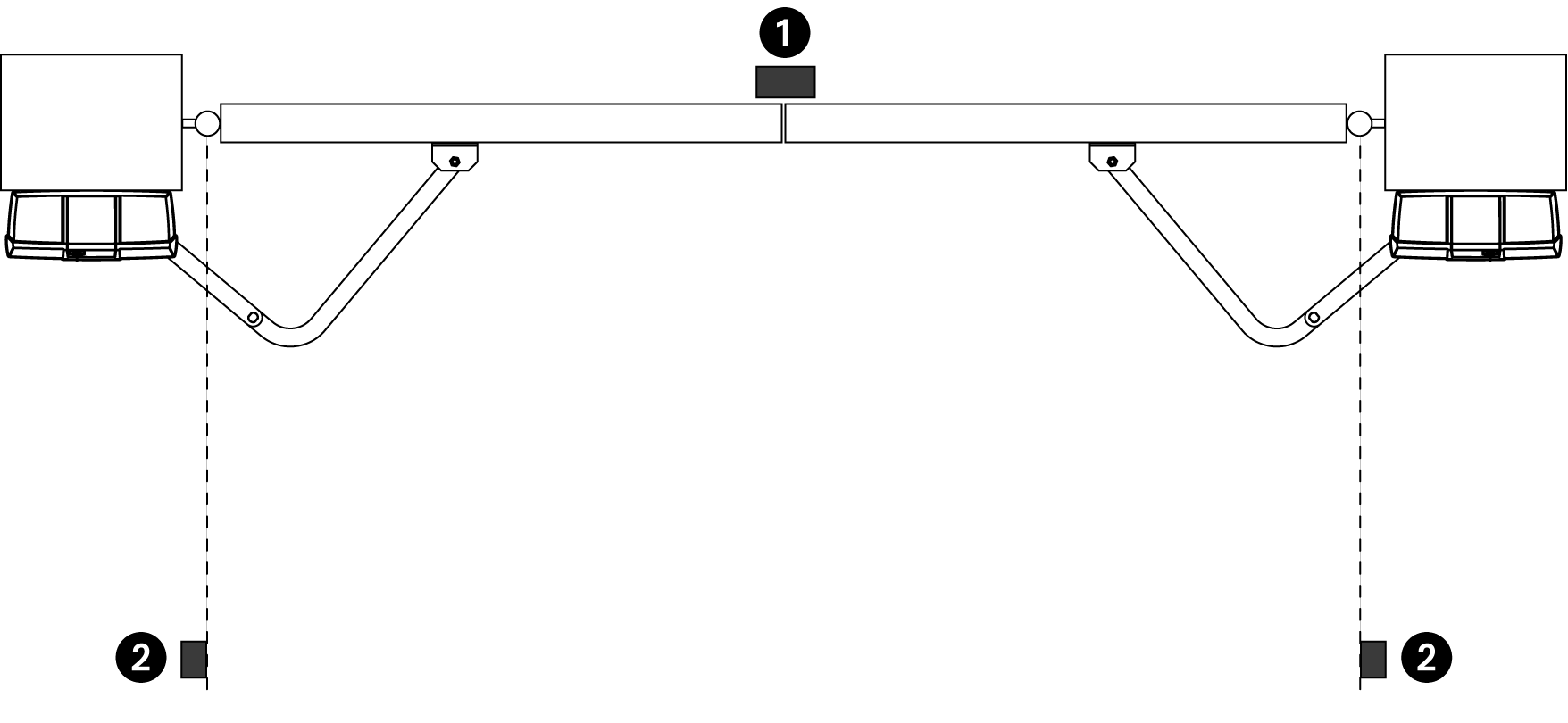

- votre portail doit être équipé avec arrêt central (1) et, si possible, butées latérales (2)

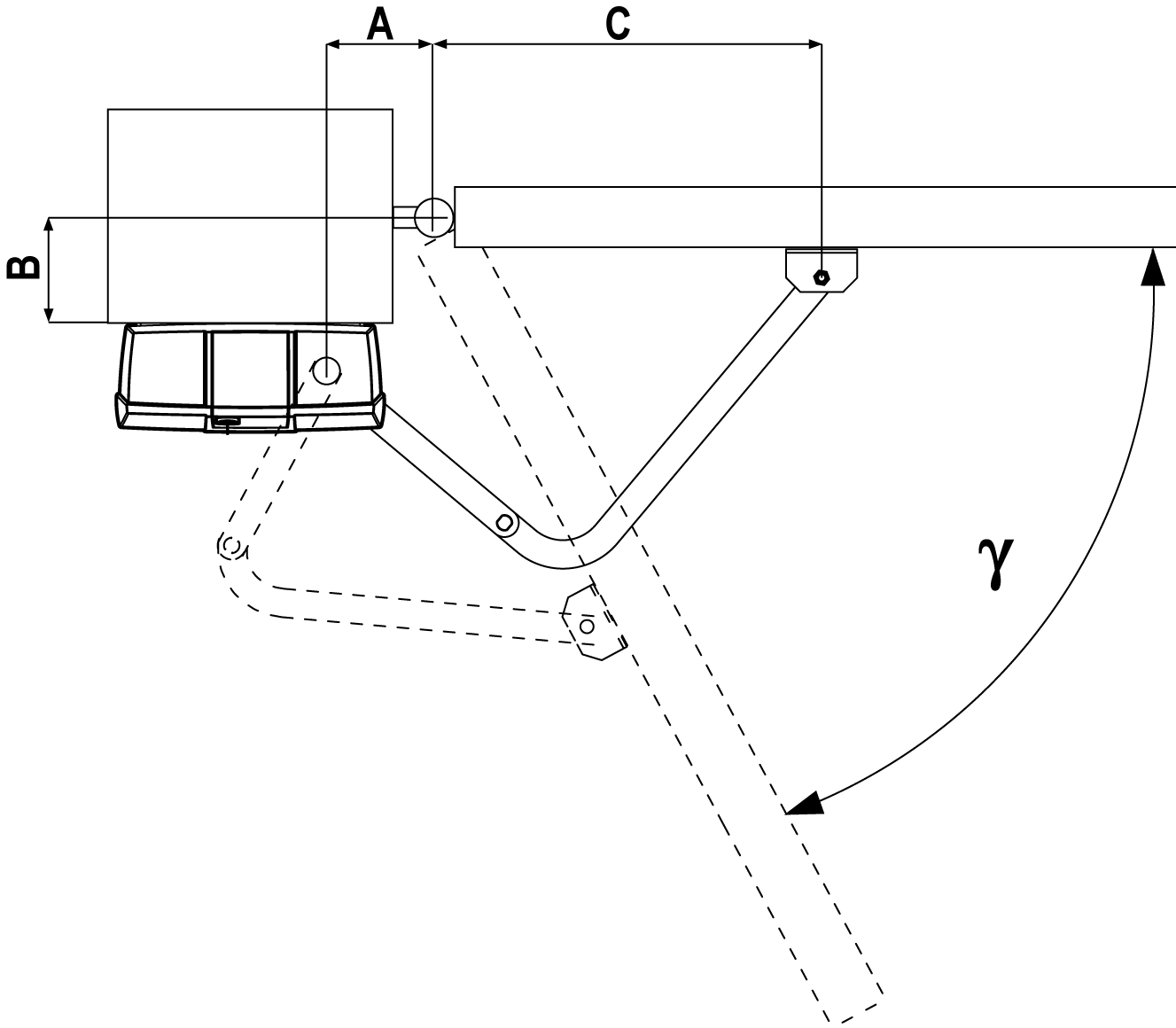

Mesures d'installation
Pour effectuer une bonne installation des actionneurs et garantir un fonctionnement optimal de l'automatisation, il est nécessaire de respecter les niveaux de mesure reproduits dans le tableau ci-dessous. Modifier le cas échéant la structure du portail de manière à l'adapter à l'un des cas de figure énoncés dans le tableau.
| γ | B [mm] | A [mm] | C [mm] |
|---|---|---|---|
| 90° | 20 ÷ 40 | 140 | 650 |
| 50 ÷ 80 | 140 | 650 | |
| 90 ÷ 140 | 150 | 650 | |
| 150 ÷ 160 | 160 | 650 | |
| 170 ÷ 180 | 180 | 650 | |
| 180 ÷ 220 | 180 | 650 | |
| 220 ÷ 250 | 180 | 600 | |
| 250 ÷ 320 | 200 | 600 | |
| 100° | 20 ÷ 60 | 170 | 650 |
| 70 ÷ 110 | 180 | 650 | |
| 110 ÷ 150 | 190 | 650 | |
| 150 ÷ 200 | 200 | 650 | |
| 110° | 20 ÷ 50 | 180 | 650 |
| 50 ÷ 100 | 200 | 650 | |
| 110 ÷ 130 | 210 | 650 |
Fixation des opérateurs

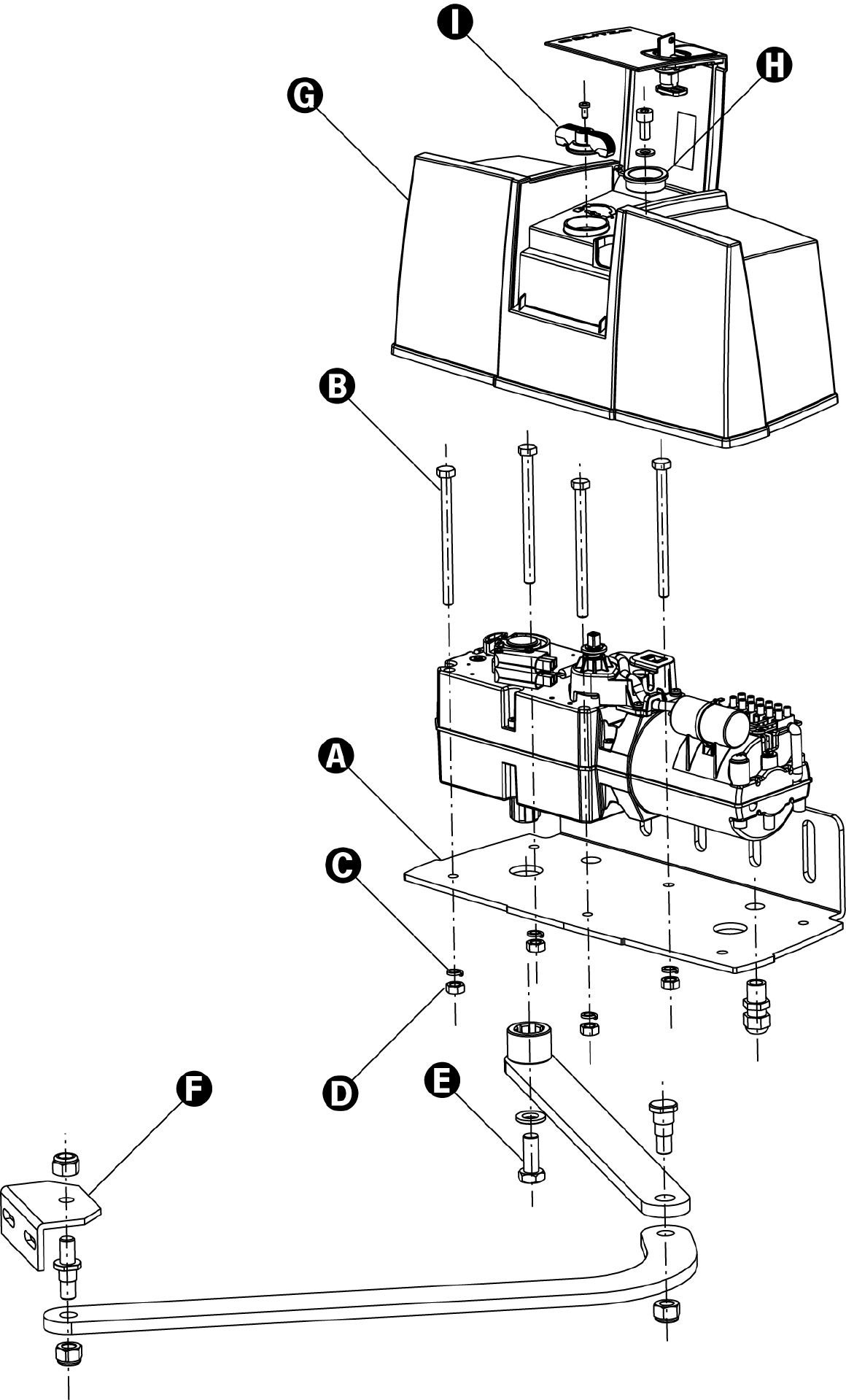

Après avoir tracé sur les piliers les cotes choisies dans le tableau de la page précédente, faire les opérations suivantes en prenant comme référence la fig. 1 :
- Fixer la plaque support (A) au pilier en utilisant les vis et les boulons adéquats.
- Insérer le motoréducteur dans la plaque support et le fixer en utilisant les vis (B), les rondelles (C) et les écrous (D) en dotation (l'arbre de rotation doit être tourné vers le bas).
- Assembler le bras coudé au bras droit selon la figure.
- Enclencher le bras coudé dans l'arbre de rotation et serrer la vis (E).
- Débrayer le motoréducteur (selon paragraphe DÉBRAYAGE D'URGENCE).
- Tracer sur le vantail les points de fixation de l'étrier antérieur en respectant les cotes définies à l'avance.
- Séparer l'étrier antérieur (F) du bras coudé.
- Fixer l'étrier sur le vantail en utilisant des vis, ou si la structure et les matériaux le permettent, souder directement l'étrier.
- Joindre l'étrier (F) au bras articulé.
- Essayer plusieurs fois d'ouvrir et fermer de façon manuelle le vantail, en vérifiant qu'il n'y ait pas de frottements.
- Procéder avec les BRANCHEMENTS ÉLECTRIQUES et la RÉGULATION DES FINS DE COURSE.
- Insérer le couvercle (G), le bouchon (H), la poignée de déblocage (I) et fixer les deux vis.

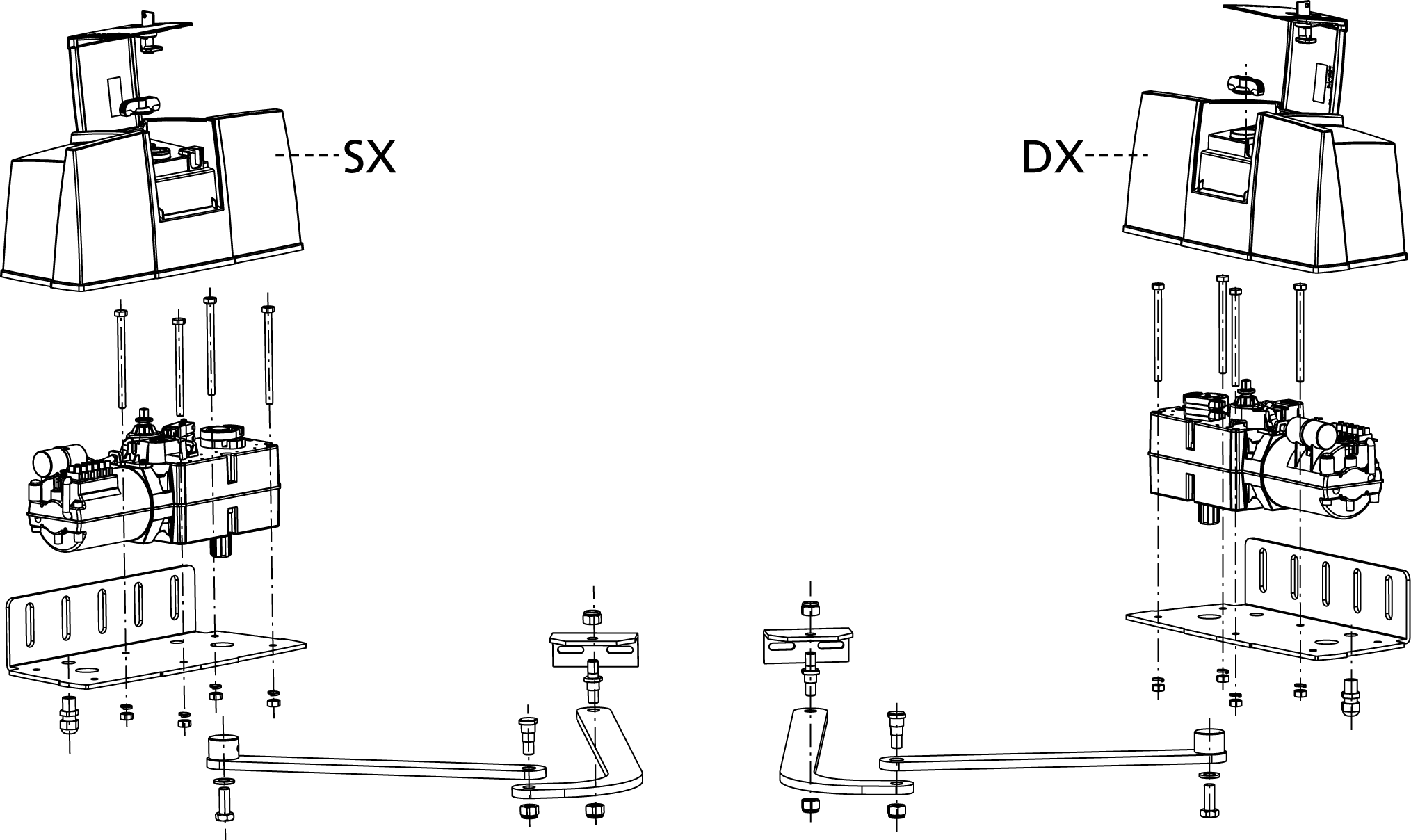

ATTENTION : Pour l'opérateur gauche, refaire les opérations sus-décrites après avoir positionné le moteur selon la figure 2.
Connexions électriques

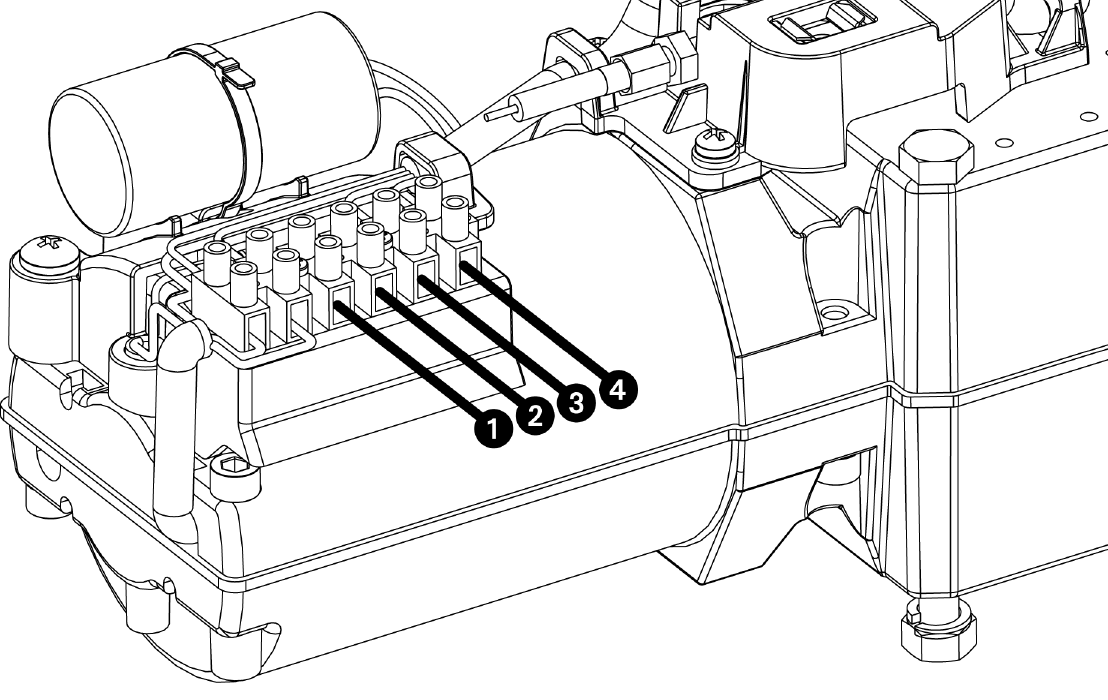

BLITZ-230V / BLITZ-120V
| Réf. | MOTEUR gauche (SX) | MOTEUR droite (DX) |
|---|---|---|
| 1 | GND | GND |
| 2 | COMMUN | COMMUN |
| 3 | OUVERTURE | FERMETURE |
| 4 | FERMETURE | OUVERTURE |
ATTENTION : Brancher impérativement le câble de terre selon les Normes en vigueur (EN 60335-1, EN 60204-1).

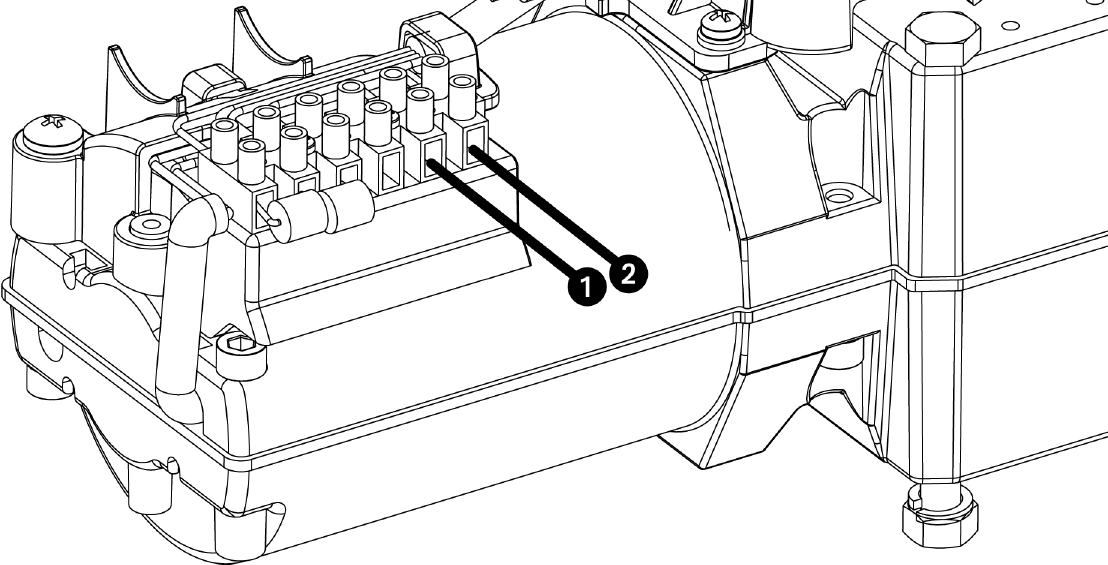

BLITZ-24V
| Réf. | MOTEUR gauche (SX) | MOTEUR droite (DX) |
|---|---|---|
| 1 | OUVERTURE | FERMETURE |
| 2 | FERMETURE | OUVERTURE |

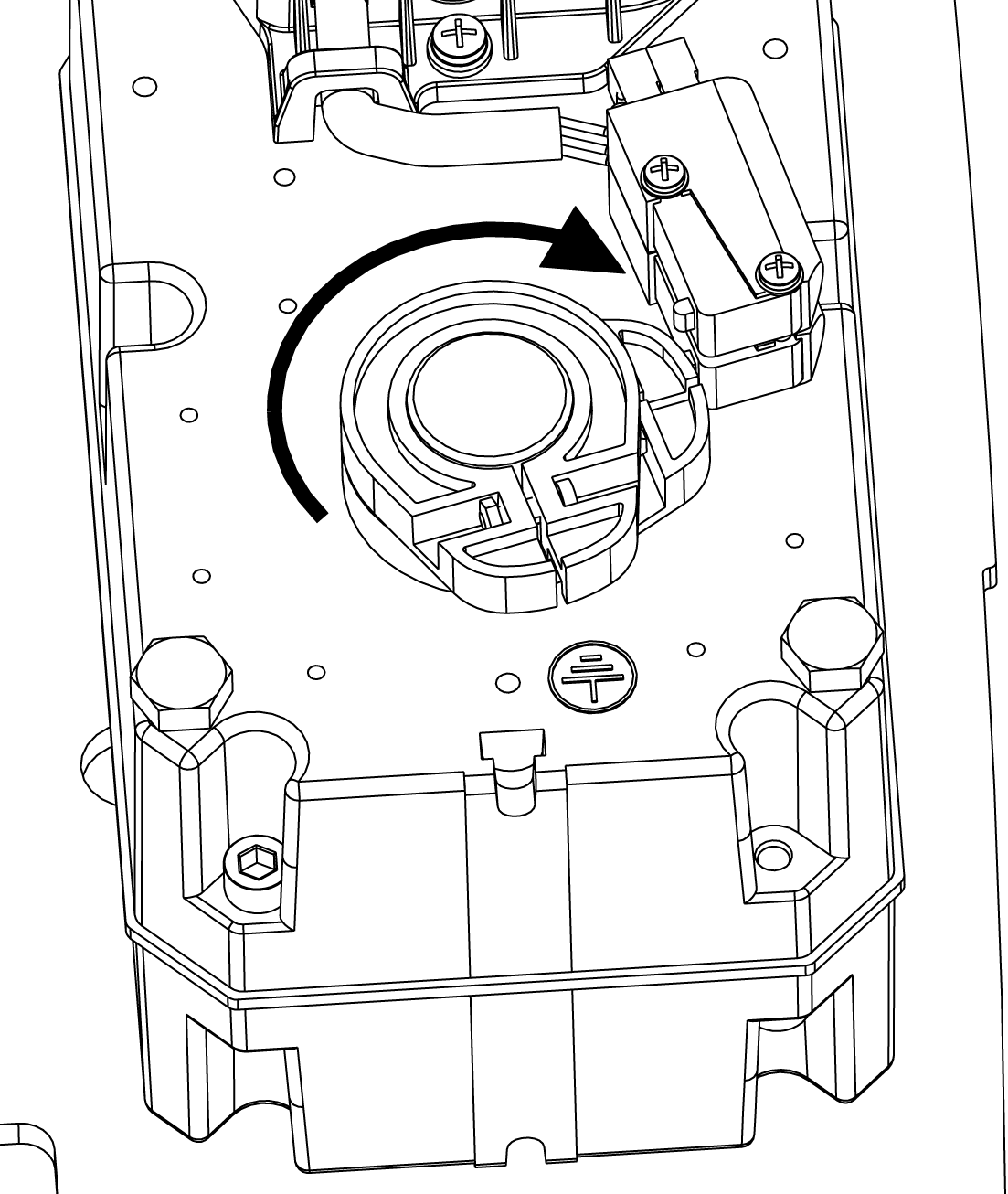

Réglage des fins de course
Fin de course en ouverture : débrayer l'opérateur et mettre le vantail en position d'ouverture. Régler la came (INFÉRIEURE pour le moteur DROITE et SUPÉRIEURE pour le moteur GAUCHE) jusqu'à faire insérer le micro-interrupteur (voir figure). Fixer la came en fermant la vis.
Fin de course de fermeture : débrayer l'opérateur et porter le vantail en position de fermeture. Régler la came (SUPÉRIEURE pour le moteur DROITE et INFÉRIEURE pour le moteur GAUCHE) jusqu'à faire insérer le micro-interrupteur. Fixer la came en fermant la vis.
Manœuvre de secours

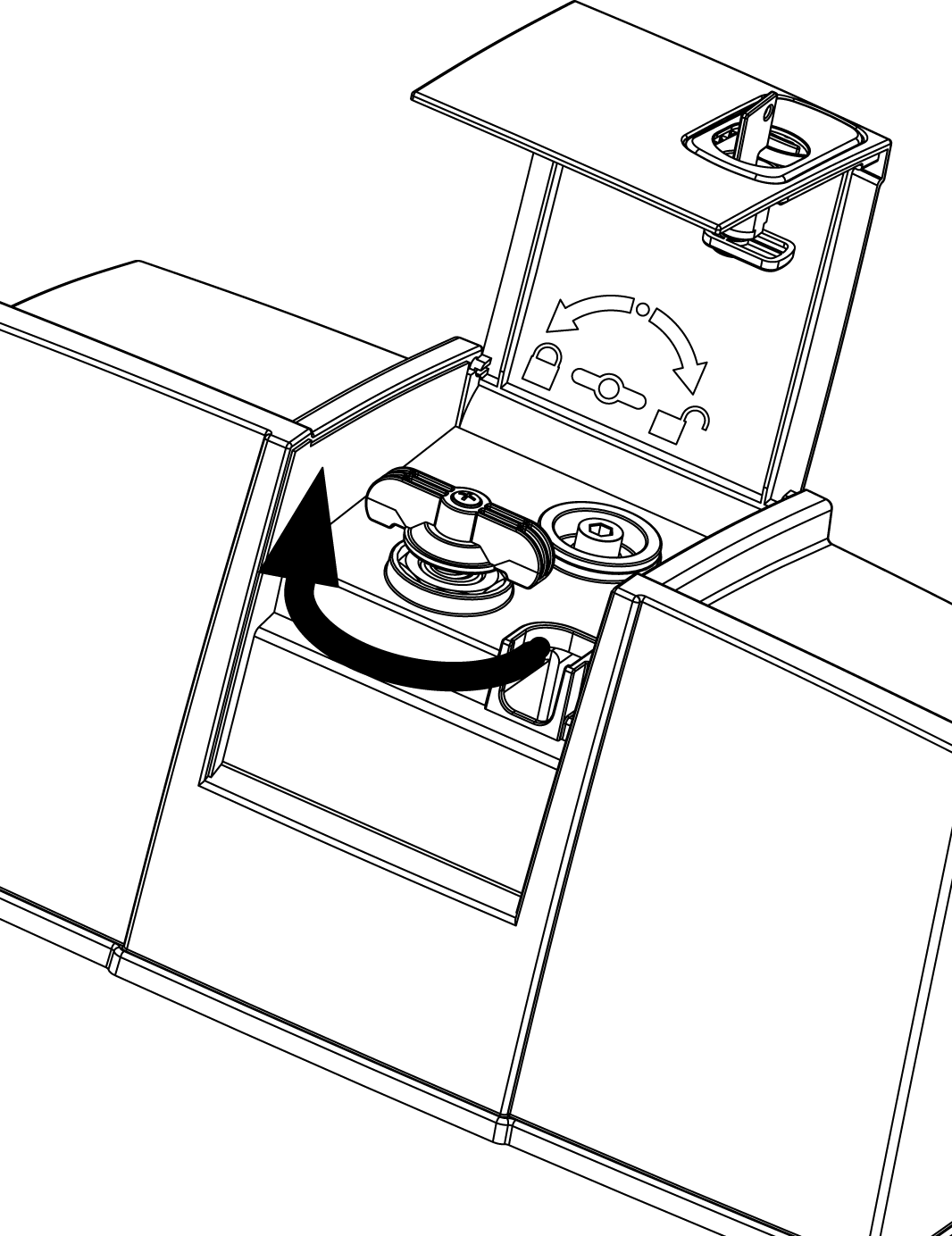

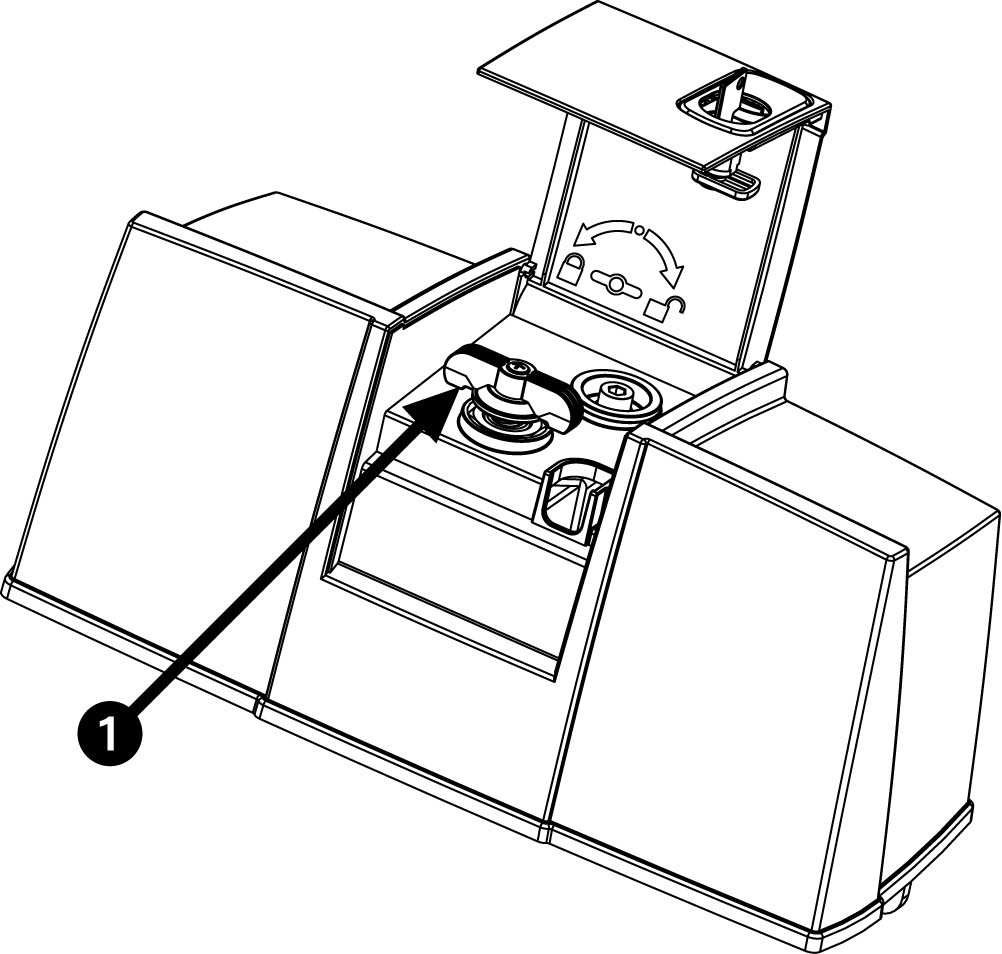

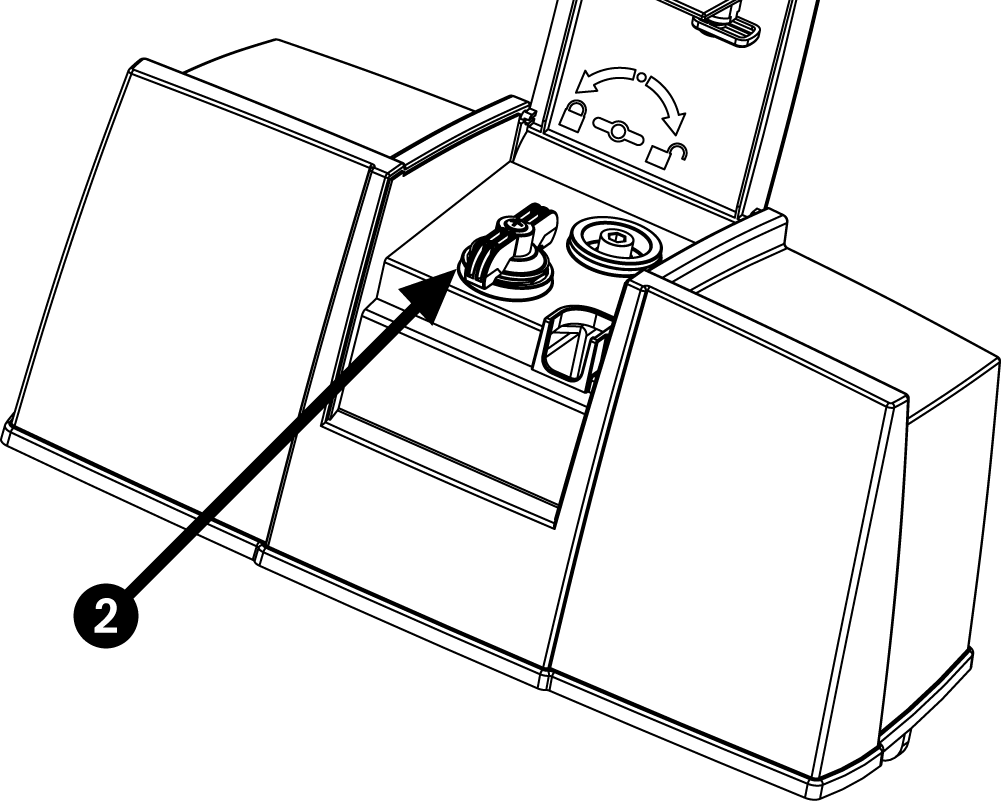

En cas de coupure du courant électrique, le portail peut être débloqué en agissant sur le moteur. Introduire la clef fournie dans la serrure qui se trouve sur le côté avant du moteur, effectuer 1/2 tour. Ouvrir le guichet et tourner le levier de débrayage en position 2. Pour rétablir l'automation, il suffit de tourner à nouveau le levier de débrayage en la position initiale 1, fermer le guichet, tourner la clé et fermer le capot de protection plastique.
