Notice MARANTEC CS265
Produit concerné
Sommaire
- Vue d'ensemble de la platine
- Branchement de l'alimentation électrique
- Premier démarrage
- Changement du sens de rotation
- Réglage des fins de course MEC
- Réglage des fins de course AWG (codeur) via le boîtier CSI
- Branchement d'une barre palpeuse
- Branchement d'un jeu de cellule
- Branchement d'une barrière immatérielle type
- Branchement d'un feu clignotant 24V
- Changement de langue de l'écran LCD
- Utilisation de l'écran LCD
- Mode Ajustage écran LCD
- Mode Ajustage boîtier CSI
- Retour aux réglages usines

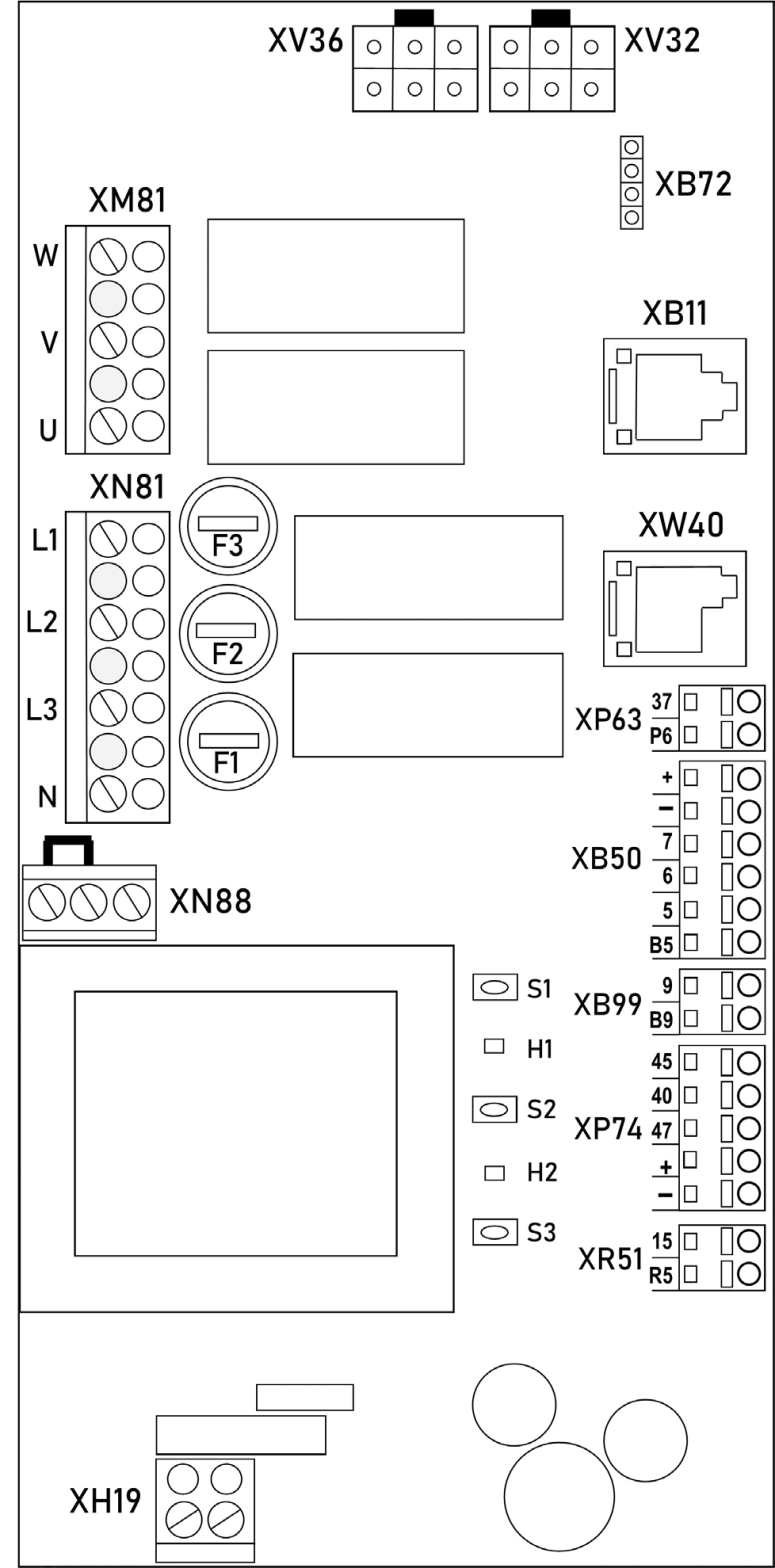

1. Vue d'ensemble de la platine
2. Branchement de l'alimentation électrique
Dans un premier temps, vérifiez que l'alimentation moteur et platine soit la même. À savoir 400V ou 230V.

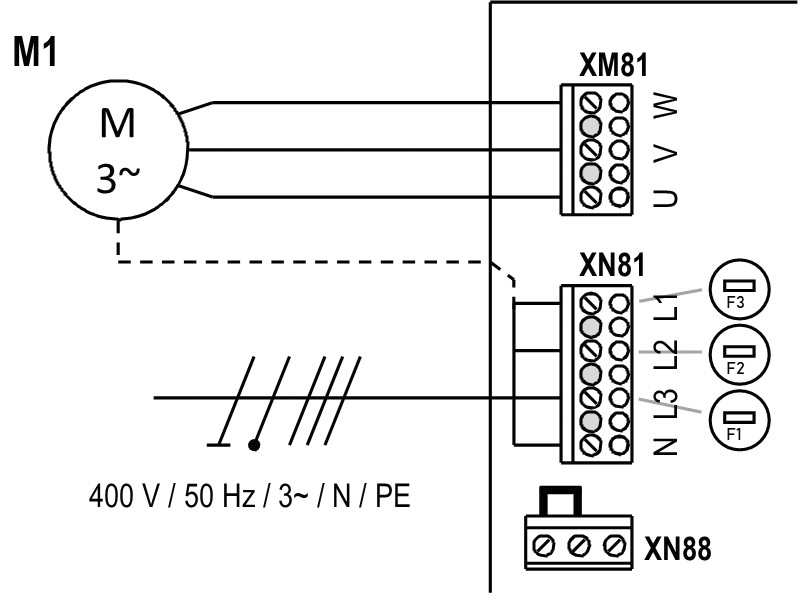

Branchement en 400 V
Pour un branchement en 400V, veuillez réaliser le branchement suivant :

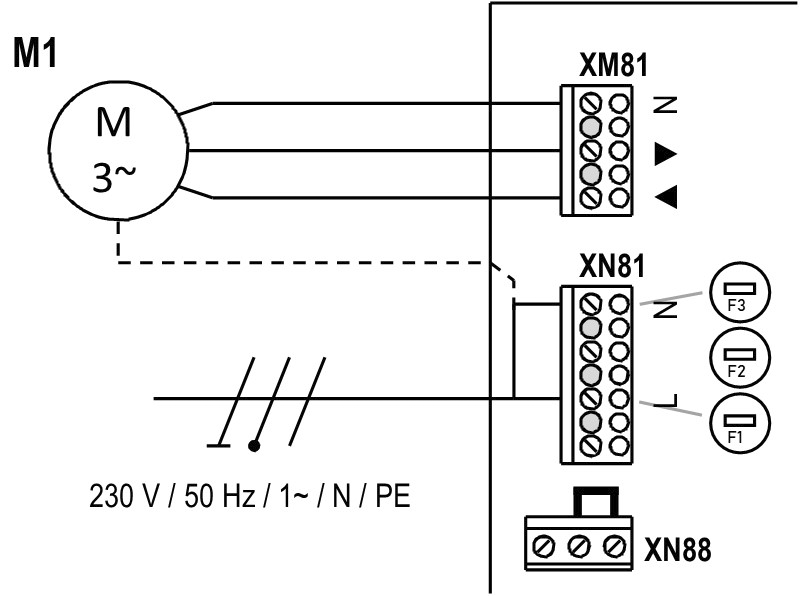

Branchement en 230 V
Pour un branchement en 230V, veuillez réaliser le branchement suivant :
3. Premier démarrage
ATTENTION de bien lire la procédure complètement avant de faire la manipulation afin de ne pas rater d'étape.
Veuillez brancher tous les éléments de sécurité avant de mettre l'installation sous tension !

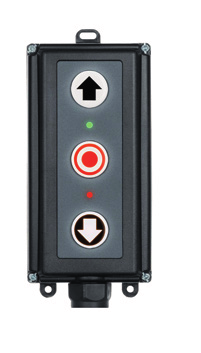

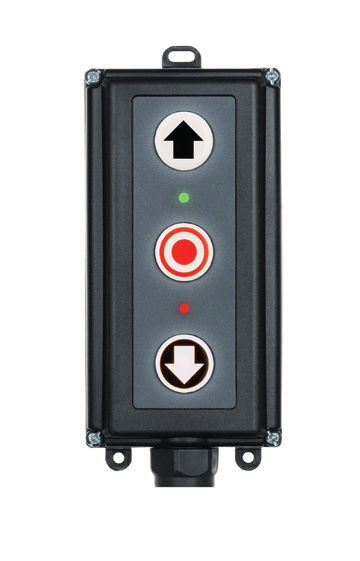

Lors du démarrage de la platine, la Led Verte sur la platine et la Led Verte sur le boîtier 3 boutons CS-I vont clignoter rapidement pour une durée d'environ 60 secondes.
Puis la Led Verte va clignoter plus lentement et vous vous trouverez dans le mode « ajustage » qui vous permet de régler les fins de course.
Si la Led Rouge clignote, vous avez un défaut. Les descriptions des défauts se trouvent dans la notice complète jointe à la platine et/ou au moteur.

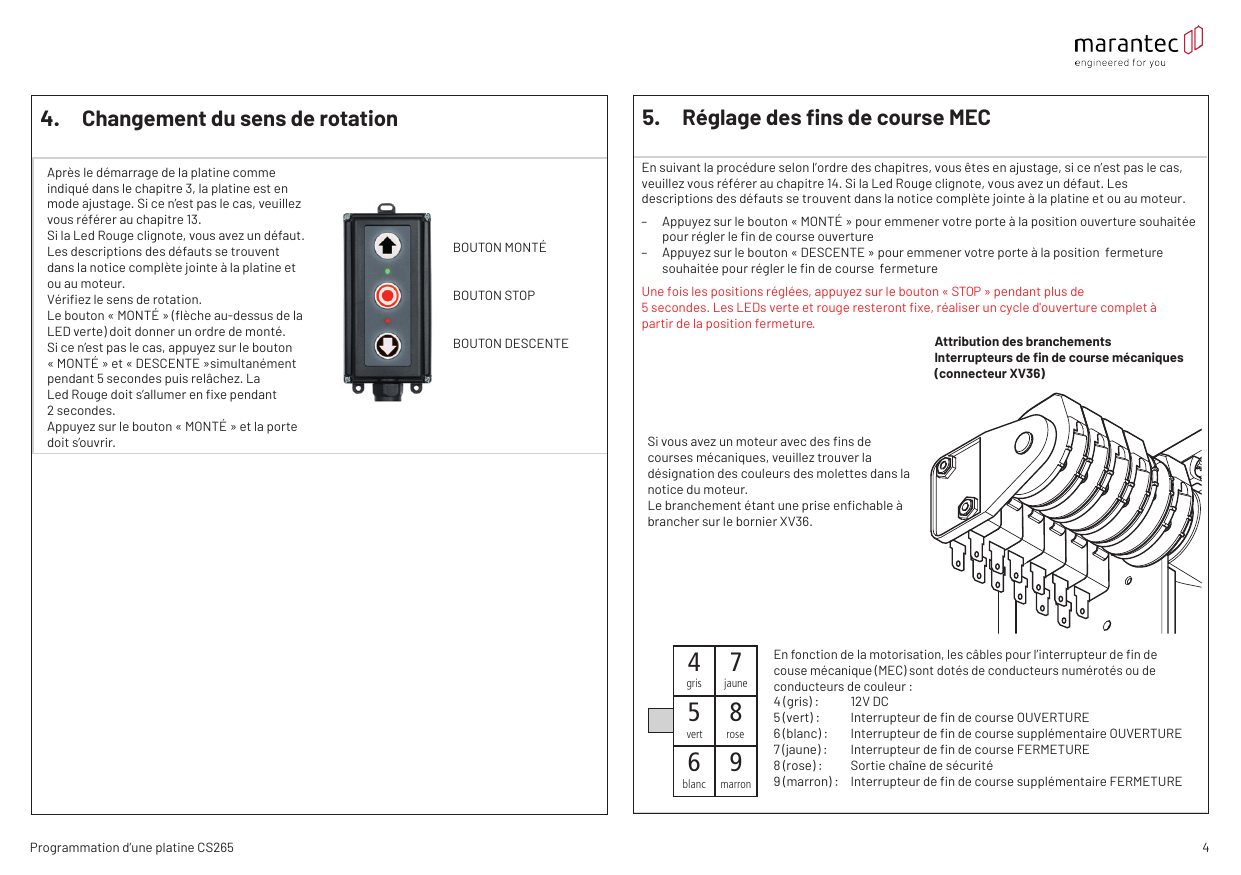

4. Changement du sens de rotation
Après le démarrage de la platine comme indiqué dans le chapitre 3, la platine est en mode ajustage. Si ce n'est pas le cas, veuillez vous référer au chapitre 13.
Si la Led Rouge clignote, vous avez un défaut. Les descriptions des défauts se trouvent dans la notice complète jointe à la platine et/ou au moteur.
Vérifiez le sens de rotation. Le bouton « MONTÉ » (flèche au-dessus de la LED verte) doit donner un ordre de montée.
Si ce n'est pas le cas, appuyez sur le bouton « MONTÉ » et « DESCENTE » simultanément pendant 5 secondes puis relâchez. La Led Rouge doit s'allumer en fixe pendant 2 secondes.
Appuyez sur le bouton « MONTÉ » et la porte doit s'ouvrir.
5. Réglage des fins de course MEC
En suivant la procédure selon l'ordre des chapitres, vous êtes en ajustage, si ce n'est pas le cas, veuillez vous référer au chapitre 14. Si la Led Rouge clignote, vous avez un défaut. Les descriptions des défauts se trouvent dans la notice complète jointe à la platine et/ou au moteur.
- Appuyez sur le bouton « MONTÉ » pour emmener votre porte à la position ouverture souhaitée pour régler le fin de course ouverture.
- Appuyez sur le bouton « DESCENTE » pour emmener votre porte à la position fermeture souhaitée pour régler le fin de course fermeture.
Une fois les positions réglées, appuyez sur le bouton « STOP » pendant plus de 5 secondes. Les LEDs verte et rouge resteront fixes, réalisez un cycle d'ouverture complet à partir de la position fermeture.
Si vous avez un moteur avec des fins de course mécaniques, veuillez trouver la désignation des couleurs des molettes dans la notice du moteur. Le branchement étant une prise enfichable à brancher sur le bornier XV36.
Attribution des branchements — Interrupteurs de fin de course mécaniques (connecteur XV36)
En fonction de la motorisation, les câbles pour l'interrupteur de fin de course mécanique (MEC) sont dotés de conducteurs numérotés ou de conducteurs de couleur :
| Repère | Couleur | Fonction |
|---|---|---|
| 4 | gris | 12 V DC |
| 5 | vert | Interrupteur de fin de course OUVERTURE |
| 6 | blanc | Interrupteur de fin de course supplémentaire OUVERTURE |
| 7 | jaune | Interrupteur de fin de course FERMETURE |
| 8 | rose | Sortie chaîne de sécurité |
| 9 | marron | Interrupteur de fin de course supplémentaire FERMETURE |

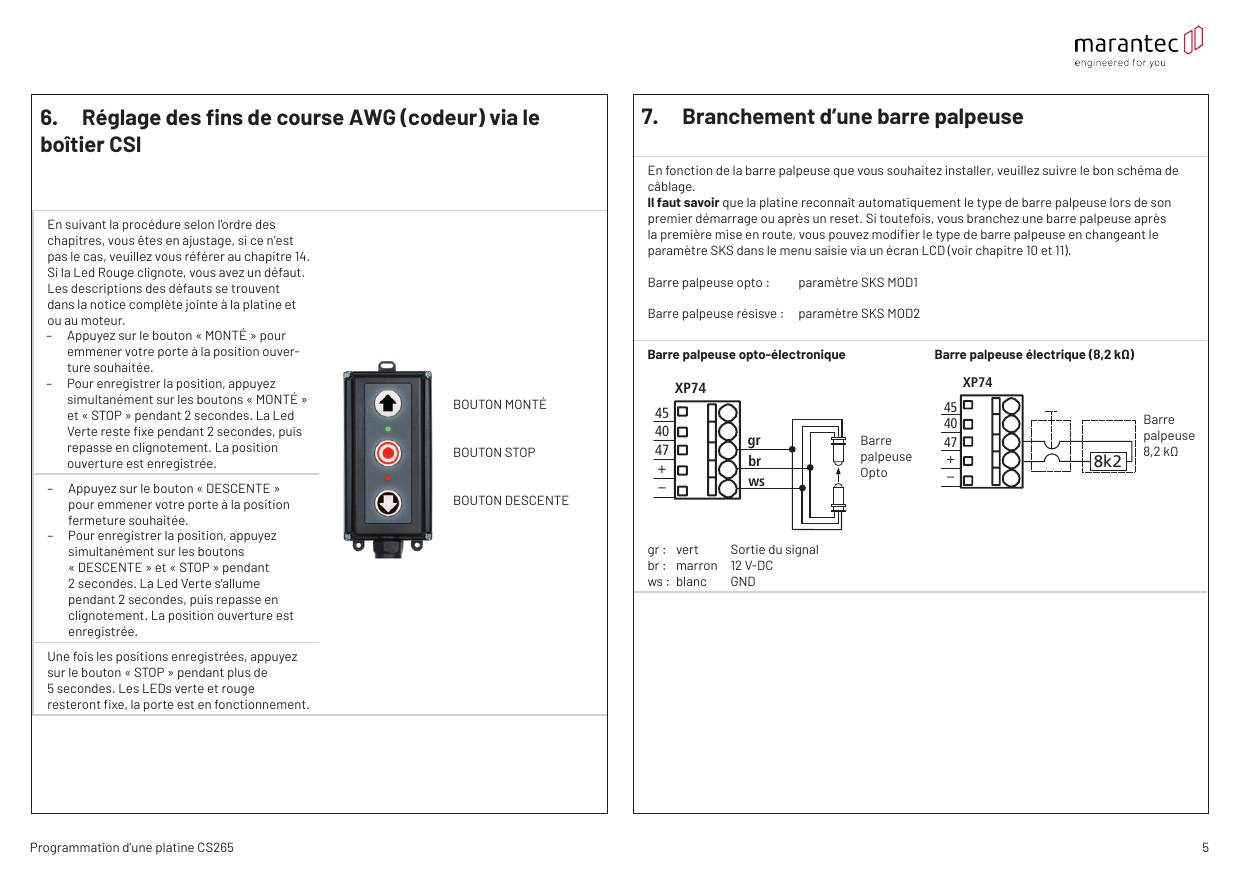

6. Réglage des fins de course AWG (codeur) via le boîtier CSI
En suivant la procédure selon l'ordre des chapitres, vous êtes en ajustage, si ce n'est pas le cas, veuillez vous référer au chapitre 14. Si la Led Rouge clignote, vous avez un défaut. Les descriptions des défauts se trouvent dans la notice complète jointe à la platine et/ou au moteur.
- Appuyez sur le bouton « MONTÉ » pour emmener votre porte à la position ouverture souhaitée.
- Pour enregistrer la position, appuyez simultanément sur les boutons « MONTÉ » et « STOP » pendant 2 secondes. La Led Verte reste fixe pendant 2 secondes, puis repasse en clignotement. La position ouverture est enregistrée.
- Appuyez sur le bouton « DESCENTE » pour emmener votre porte à la position fermeture souhaitée.
- Pour enregistrer la position, appuyez simultanément sur les boutons « DESCENTE » et « STOP » pendant 2 secondes. La Led Verte s'allume pendant 2 secondes, puis repasse en clignotement. La position fermeture est enregistrée.
Une fois les positions enregistrées, appuyez sur le bouton « STOP » pendant plus de 5 secondes. Les LEDs verte et rouge resteront fixes, la porte est en fonctionnement.
7. Branchement d'une barre palpeuse
En fonction de la barre palpeuse que vous souhaitez installer, veuillez suivre le bon schéma de câblage.
Il faut savoir que la platine reconnaît automatiquement le type de barre palpeuse lors de son premier démarrage ou après un reset. Si toutefois, vous branchez une barre palpeuse après la première mise en route, vous pouvez modifier le type de barre palpeuse en changeant le paramètre SKS dans le menu saisie via un écran LCD (voir chapitres 10 et 11).
- Barre palpeuse opto : paramètre SKS MOD1
- Barre palpeuse résistive : paramètre SKS MOD2
Barre palpeuse opto-électronique
| Repère | Couleur | Fonction |
|---|---|---|
| gr | vert | Sortie du signal |
| br | marron | 12 V DC |
| ws | blanc | GND |
Barre palpeuse électrique (8,2 kΩ)
8. Branchement d'un jeu de cellule
En fonction du jeu de cellules que vous souhaitez installer, veuillez suivre le bon schéma de câblage.
Il faut savoir que la platine reconnaît automatiquement le type de cellule lors de son premier démarrage ou après un reset. Si toutefois, vous branchez un jeu de cellule après la première mise en route, vous pouvez modifier le type en changeant le paramètre SKS (CELL.PHOTO 1) dans le menu saisie via un écran LCD (voir chapitres 10 et 11).
- Cellule bi-filaire : paramètre cell.photo 1 MOD1
- Cellule 3 fils : paramètre cell.photo 1 MOD2
- Cellule 4 fils : paramètre cell.photo 1 MOD3

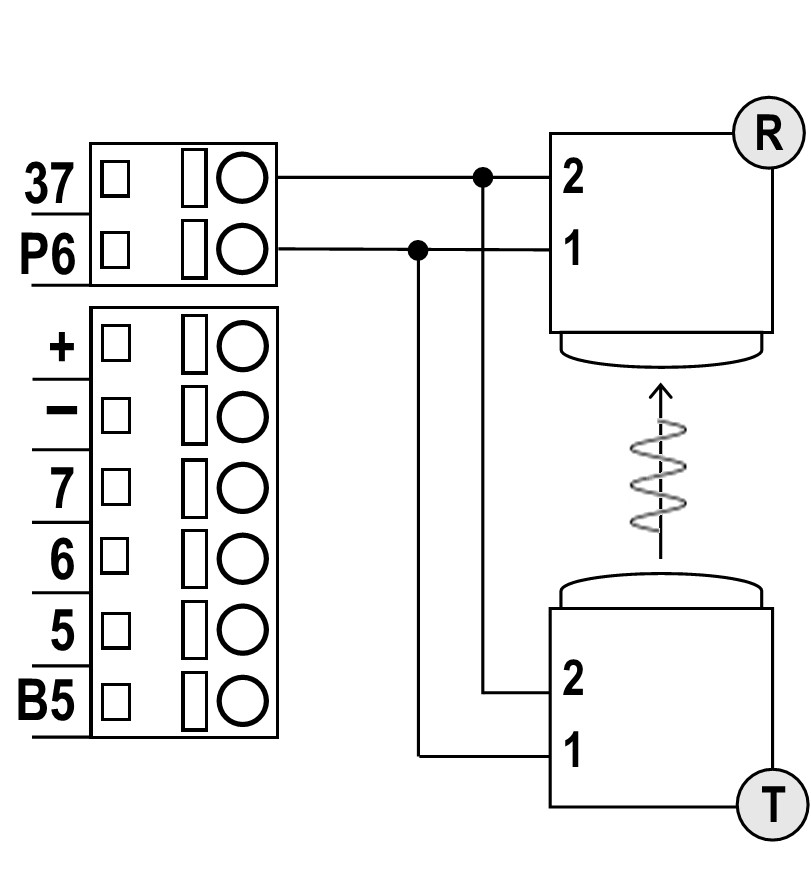

Cellule photoélectrique bifilaire

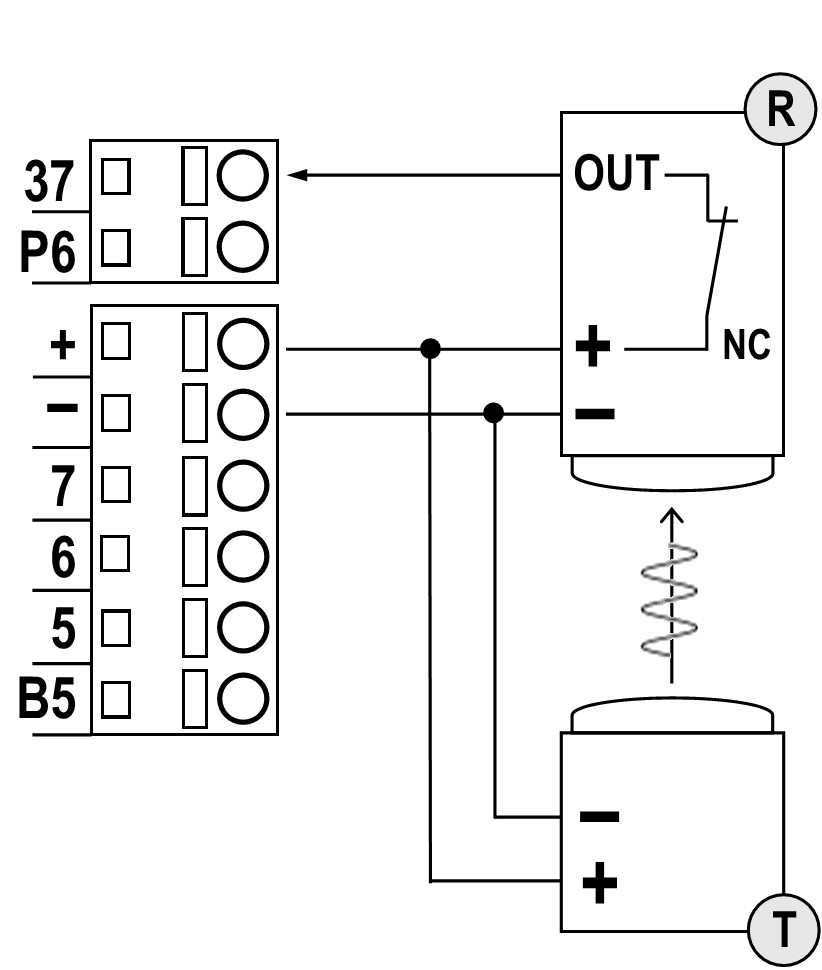

Cellule photoélectrique NF (sortie relais NC)

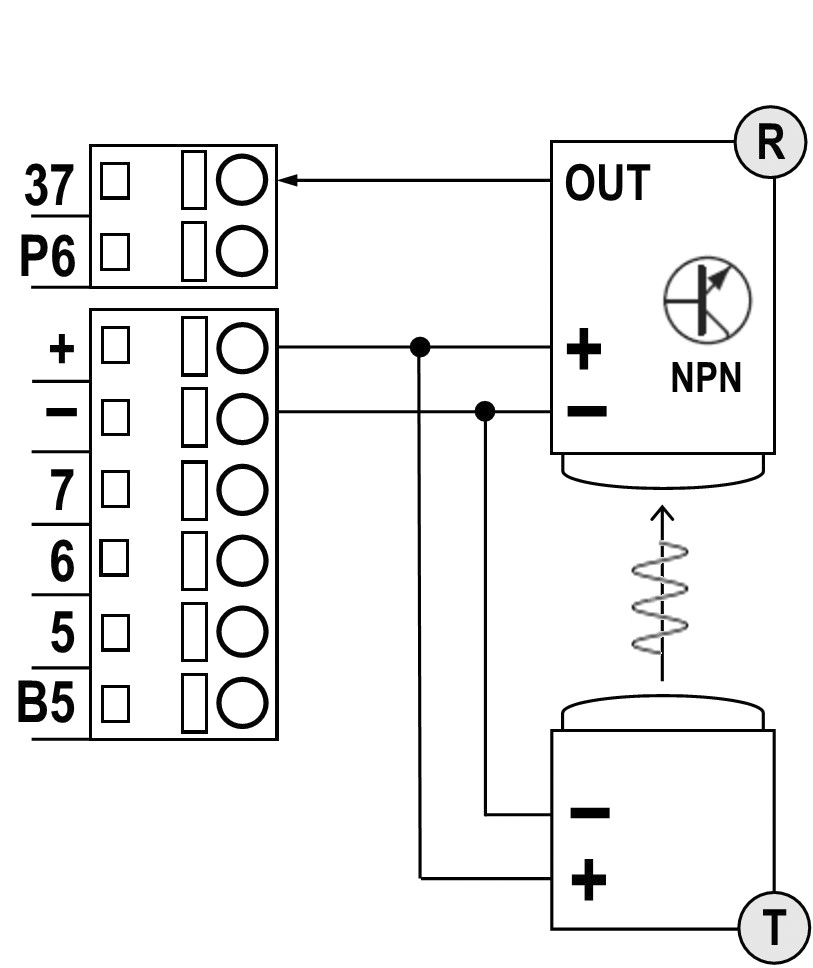

Cellule photoélectrique trifilaire NPN

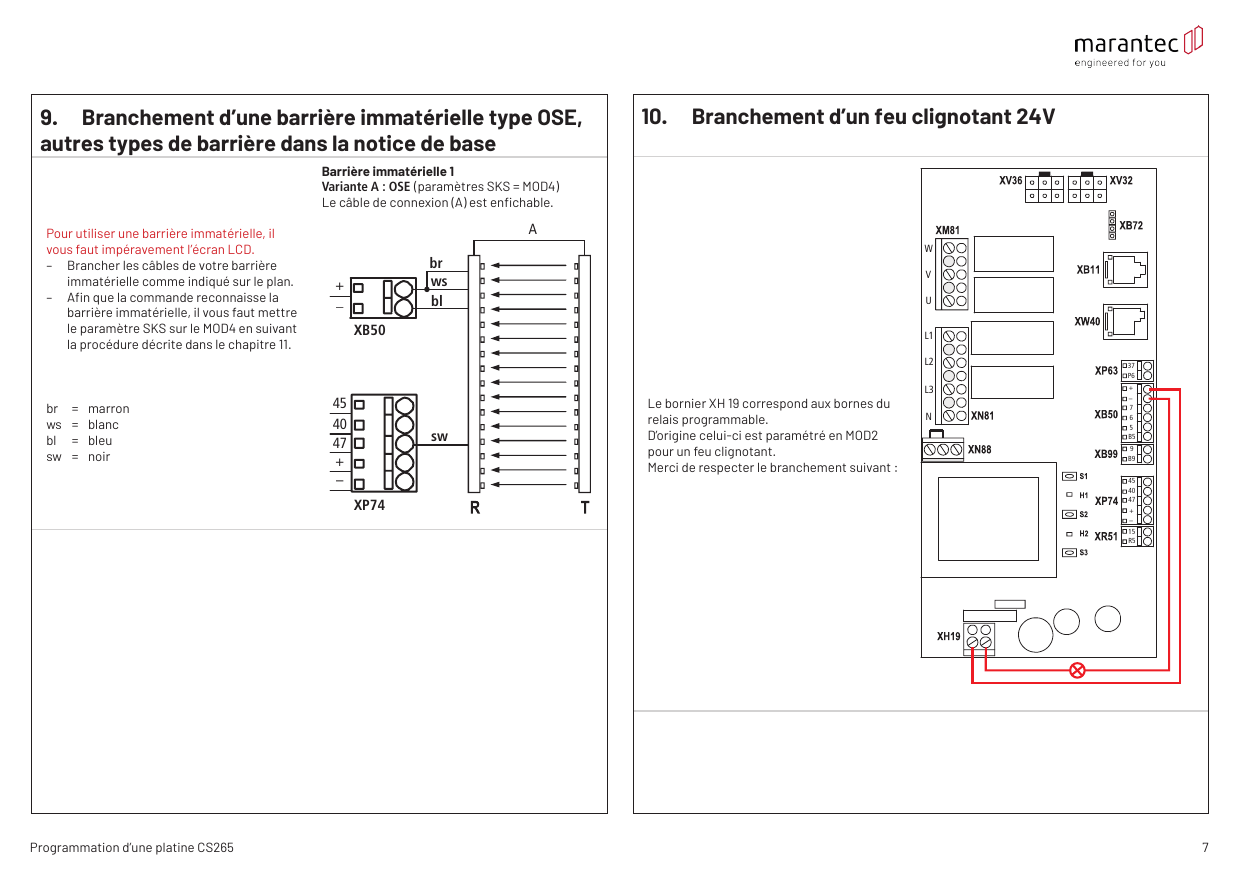

9. Branchement d'une barrière immatérielle type OSE
Autres types de barrière dans la notice de base.
Pour utiliser une barrière immatérielle, il vous faut impérativement l'écran LCD.
- Brancher les câbles de votre barrière immatérielle comme indiqué sur le plan.
- Afin que la commande reconnaisse la barrière immatérielle, il vous faut mettre le paramètre SKS sur le MOD4 en suivant la procédure décrite dans le chapitre 11.
Barrière immatérielle 1 — Variante A : OSE (paramètre SKS = MOD4)
Le câble de connexion (A) est enfichable.
| Repère | Couleur |
|---|---|
| br | marron |
| ws | blanc |
| bl | bleu |
| sw | noir |
10. Branchement d'un feu clignotant 24V
Le bornier XH 19 correspond aux bornes du relais programmable. D'origine celui-ci est paramétré en MOD2 pour un feu clignotant.
Merci de respecter le branchement suivant :
11. Changement de langue de l'écran LCD
Appuyez sur le bouton « P » jusqu'à obtenir cet affichage : EINGABE.
Dans le menu « EINGABE », appuyez simultanément sur les boutons « + » et « − » jusqu'à l'affichage suivant.
Appuyez sur le bouton « P » jusqu'à ce qu'un carré noir clignote sur la droite de « DEUTSCH » (ou que le terme DEUTSCH clignote) : EINGABE / DEUTSCH.
Appuyez deux fois sur le bouton « + » jusqu'à l'affichage suivant. Validez avec le bouton « P » (jusqu'à ce que le carré noir disparaisse, ou que le terme « FRANCAIS » arrête de clignoter) : SAISIE / FRANCAIS.
Appuyez simultanément sur les boutons « + » et « − » jusqu'à ce que « Français » disparaisse.
Appuyez ensuite sur le bouton « P » jusqu'à l'affichage « AUTOMATIQUE » ou « ENSEIGNER » : AUTOMATIQUE / REPOS.
(Si vous n'avez pas d'élément de sécurité d'installé, « REPOS » sera remplacé par « ERR SKS FER » ; ce message disparaîtra lorsque les sécurités seront branchées et fonctionnelles.)
12. Utilisation de l'écran LCD
À tout moment, vous pouvez retourner dans le menu « SAISIE » en appuyant sur le bouton « P » jusqu'à ce que le mode « SAISIE » apparaisse.
En appuyant simultanément sur les boutons « + » et « − », vous rentrez dans le mode de paramétrage : SAISIE / FRANCAIS.
À l'aide des touches « + » ou « − », vous pouvez changer de paramètre pour ainsi trouver le paramètre que vous souhaitez changer (cellule, barre palpeuse, etc.).
Lorsque vous avez terminé votre paramétrage, appuyez simultanément sur les boutons « + » et « − » jusqu'à sortir du mode « SAISIE » et arriver sur le mode « DIAGNOSTIQUE ».
Appuyez sur le bouton « P » jusqu'à l'affichage suivant : AUTOMATIQUE / REPOS. Votre moteur est programmé et est en fonction.
Si vous venez de refaire l'apprentissage des fins de course, « AUTOMATIQUE » sera remplacé par « ENSEIGNER ».
13. Mode Ajustage écran LCD
Ce mode permet de faire les réglages des positions ouverture et fermeture, dans le cas où vous devez changer les positions déjà enregistrées.
À tout moment, vous pouvez retourner dans le menu « AJUSTAGE » en appuyant sur le bouton « P » jusqu'à ce que le mode « AJUSTAGE » apparaisse : AJUSTAGE / REPOS. Vous pouvez ainsi enregistrer ou modifier les fins de course AWG.
Appuyez sur le bouton « + » pour emmener votre porte à la position ouverture souhaitée. Pour enregistrer la position, appuyez simultanément sur les boutons « + » et « P » pendant 2 secondes jusqu'à l'affichage suivant : AJUSTAGE / ENREGISTREMENT HAUT.
Appuyez sur le bouton « − » pour emmener votre porte à la position fermeture souhaitée. Pour enregistrer la position, appuyez simultanément sur les boutons « − » et « P » pendant 2 secondes jusqu'à l'affichage suivant : AJUSTAGE / ENREGISTREMENT BAS.
Appuyez sur le bouton « P » jusqu'à ce que « ENSEIGNER » ou « AUTOMATIQUE » apparaisse : ENSEIGNER / REPOS.
Il vous faudra réaliser un cycle d'ouverture afin de permettre au programme de faire l'apprentissage de force et de temps de fonctionnement. Après quoi, l'affichage passera en mode « AUTOMATIQUE ».
14. Mode Ajustage boîtier CSI
Ce mode permet de faire les réglages des positions ouverture et fermeture, dans le cas où vous devez changer les positions déjà enregistrées.
Lorsque la commande est en fonctionnement normal (Led Verte allumée en fixe) :
- Appuyez sur le bouton « STOP » du boîtier CSI pendant 2 secondes puis relâchez, la Led Rouge va clignoter rapidement.
- Attendre que la Led Rouge soit fixe puis appuyez sur le bouton « STOP » jusqu'à ce que la Led Verte s'allume.
- Ensuite la Led Verte doit clignoter lentement et la Led Rouge doit être éteinte, vous êtes en mode AJUSTAGE.
Si ce n'est pas le cas, coupez l'alimentation et recommencez la procédure.
- Appuyez sur le bouton « MONTÉ » pour emmener votre porte à la position ouverture souhaitée.
- Pour enregistrer la position pour un moteur avec encodeur, appuyez simultanément sur les boutons « MONTÉ » et « STOP » pendant 2 secondes. La Led Verte s'allume pendant 2 secondes, puis repasse en clignotement. La position ouverture est enregistrée.
- Appuyez sur le bouton « DESCENTE » pour emmener votre porte à la position fermeture souhaitée.
- Pour enregistrer la position pour un moteur avec encodeur, appuyez simultanément sur les boutons « DESCENTE » et « STOP » pendant 2 secondes. La Led Verte s'allume pendant 2 secondes, puis repasse en clignotement. La position fermeture est enregistrée.
Une fois les positions enregistrées, appuyez sur le bouton « STOP » pendant plus de 4 secondes.
15. Retour aux réglages usines
Le retour aux réglages d'usine remet tous les paramètres dans l'état de livraison de la platine ; toutes les modifications réalisées par vos soins seront perdues.
Cette manipulation est à réaliser sur la platine du moteur directement.
- Coupez l'alimentation électrique de la platine, appuyez sur les boutons « P » et « − » simultanément et gardez-les maintenus.
- Remettez l'alimentation électrique, la Led Rouge va clignoter rapidement.
- Relâchez les boutons « P » et « − ». La Led Verte va clignoter rapidement.
- L'initialisation s'exécute (environ 60 s).
- Lorsque la Led Verte clignote lentement, l'initialisation est terminée et la commande est en mode ajustage.
