Notice MAB 680G

Produit concerné

ABLOY DC620G / DC650G / DC680G – Installation Instructions

Référence document : 6210207M – ASSA ABLOY

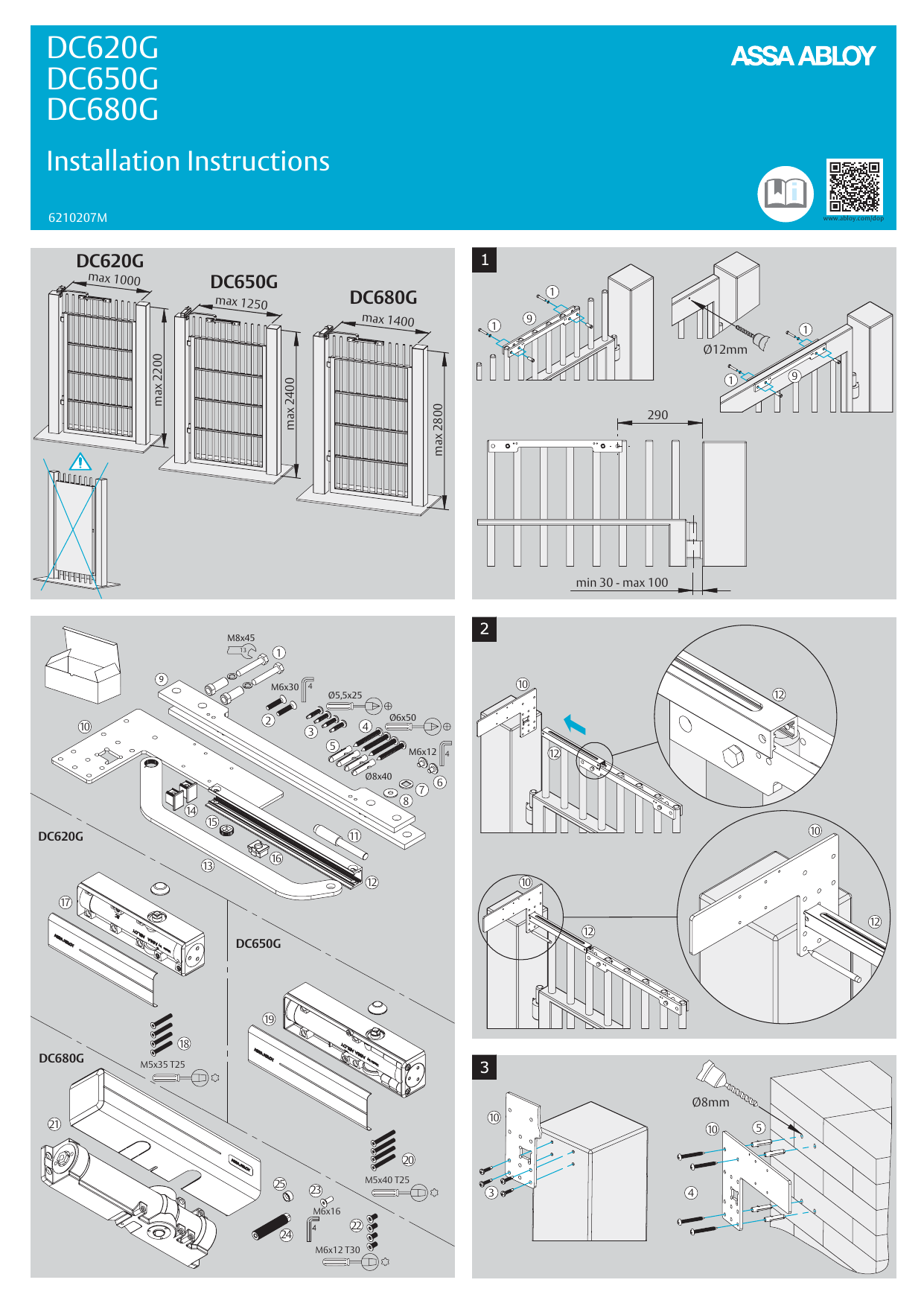

Modèles et capacités maximales

Largeur et hauteur maximales de porte selon le modèle
ModèleLargeur max. de porte (mm)Hauteur max. de porte (mm)
DC620G10002200
DC650G12502400
DC680G14002800

Vérifier que la porte respecte les dimensions maximales admissibles avant l'installation. Le montage sur une porte de dimensions supérieures ou dans une configuration non prévue est interdit.

Schémas des trois modèles (DC620G, DC650G, DC680G) avec leurs dimensions maximales de porte et configuration de montage interdite
Schémas des trois modèles (DC620G, DC650G, DC680G) avec leurs dimensions maximales de porte et configuration de montage interdite

Visserie et accessoires fournis

Éléments de fixation
ÉlémentRéférence / Dimension
VisM8x45
VisM6x30 (×4)
Cheville / visØ5,5x25
Cheville / visØ6x50
VisM6x12
VisØ8x40
PerçageØ12 mm
PerçageØ8 mm
Vis (DC620G)M5x35 T25
Vis (DC650G)M5x40 T25
Vis (DC680G)M6x16 / M6x12 T30

1. Implantation et préparation

Positionner le ferme-porte selon la cote de 290 mm. Respecter une distance de gond de min. 30 mm à max. 100 mm. Réaliser le perçage de Ø12 mm.

Schéma d'implantation : cote 290 mm, distance de gond min 30 – max 100, perçage Ø12 mm
Schéma d'implantation : cote 290 mm, distance de gond min 30 – max 100, perçage Ø12 mm

2. Contenu du carton et identification des pièces

Le carton contient le mécanisme et la platine de fixation, la visserie, ainsi que le mécanisme spécifique au modèle :

  • DC620G : mécanisme repère 17
  • DC650G : mécanisme repère 19
  • DC680G : mécanisme repère 21
Vue éclatée du contenu : platine, visserie et mécanismes des trois modèles
Vue éclatée du contenu : platine, visserie et mécanismes des trois modèles

2. Fixation de la platine sur la porte

Montage de la platine (repère 10) et du rail-guide (repère 12) sur la porte
Montage de la platine (repère 10) et du rail-guide (repère 12) sur la porte

3. Fixation sur le pilier / mur

Réaliser les perçages de Ø8 mm dans le support (béton/brique). Fixer la platine à l'aide des vis et chevilles repères 3, 4 et 5.

Fixation de la platine support sur pilier maçonné, perçages Ø8 mm
Fixation de la platine support sur pilier maçonné, perçages Ø8 mm

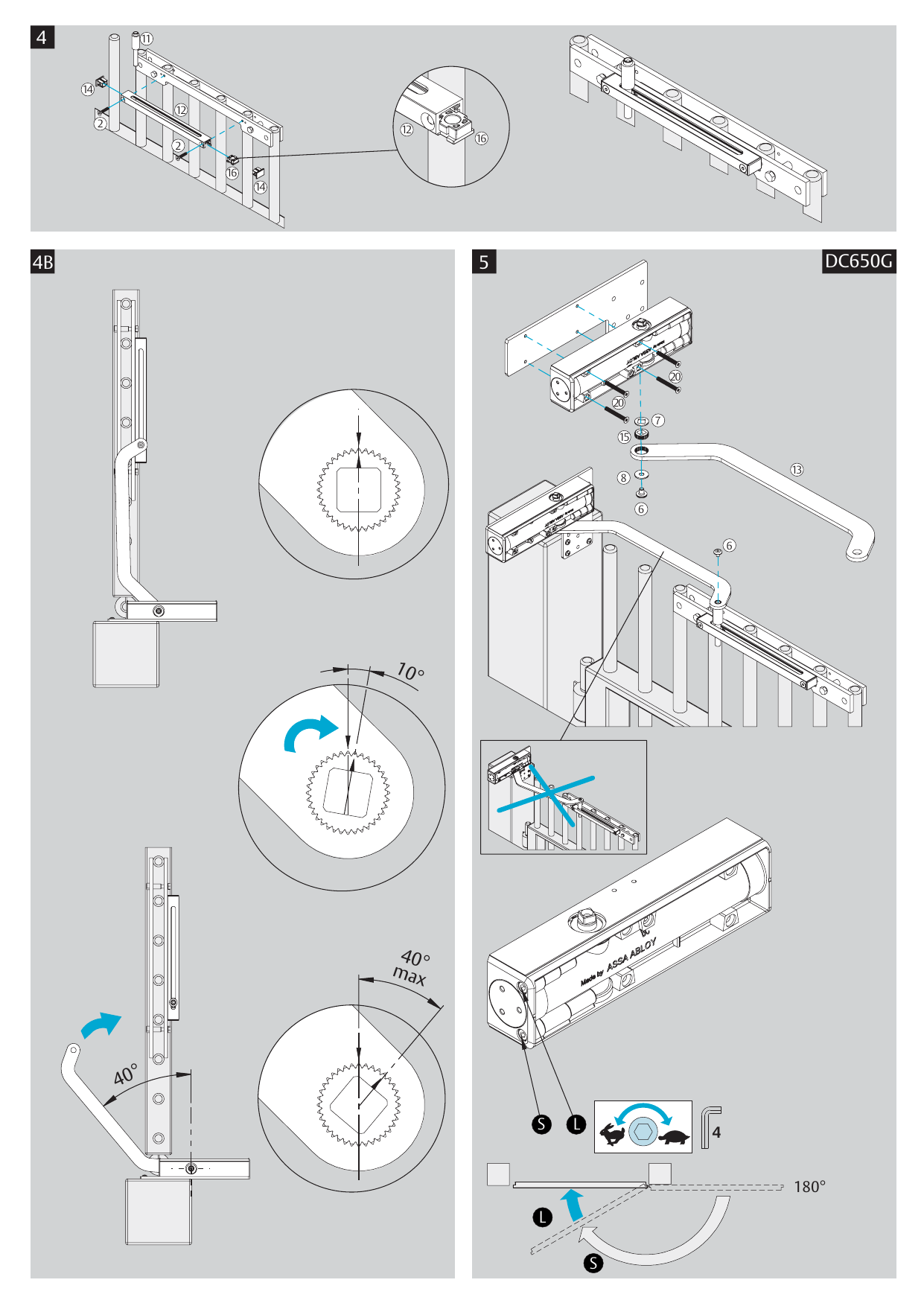

4. Montage du rail et du chariot

Montage du rail (repère 12), du chariot (repère 16) et fixation par les repères 14 et 2
Montage du rail (repère 12), du chariot (repère 16) et fixation par les repères 14 et 2

4B. Réglage de l'orientation du bras (denture)

Positionner le bras selon l'angle souhaité grâce à la denture du carré d'entraînement :

  • Position neutre (carré aligné)
  • Décalage de 10°
  • Décalage de 40° max.
Schémas de réglage angulaire du bras : 0°, 10° et 40° max via la denture
Schémas de réglage angulaire du bras : 0°, 10° et 40° max via la denture

5. Assemblage du bras et du mécanisme

DC650G

Assembler le bras (repère 13) sur le mécanisme avec les repères 6, 7, 8, 15 et 20. Régler la vitesse de fermeture à la clé Allen de 4 mm : sens « tortue » (S = lent) / « lièvre » (L = rapide). Ouverture jusqu'à 180°.

Assemblage et réglage du mécanisme DC650G, réglage vitesse S/L et ouverture 180°
Assemblage et réglage du mécanisme DC650G, réglage vitesse S/L et ouverture 180°

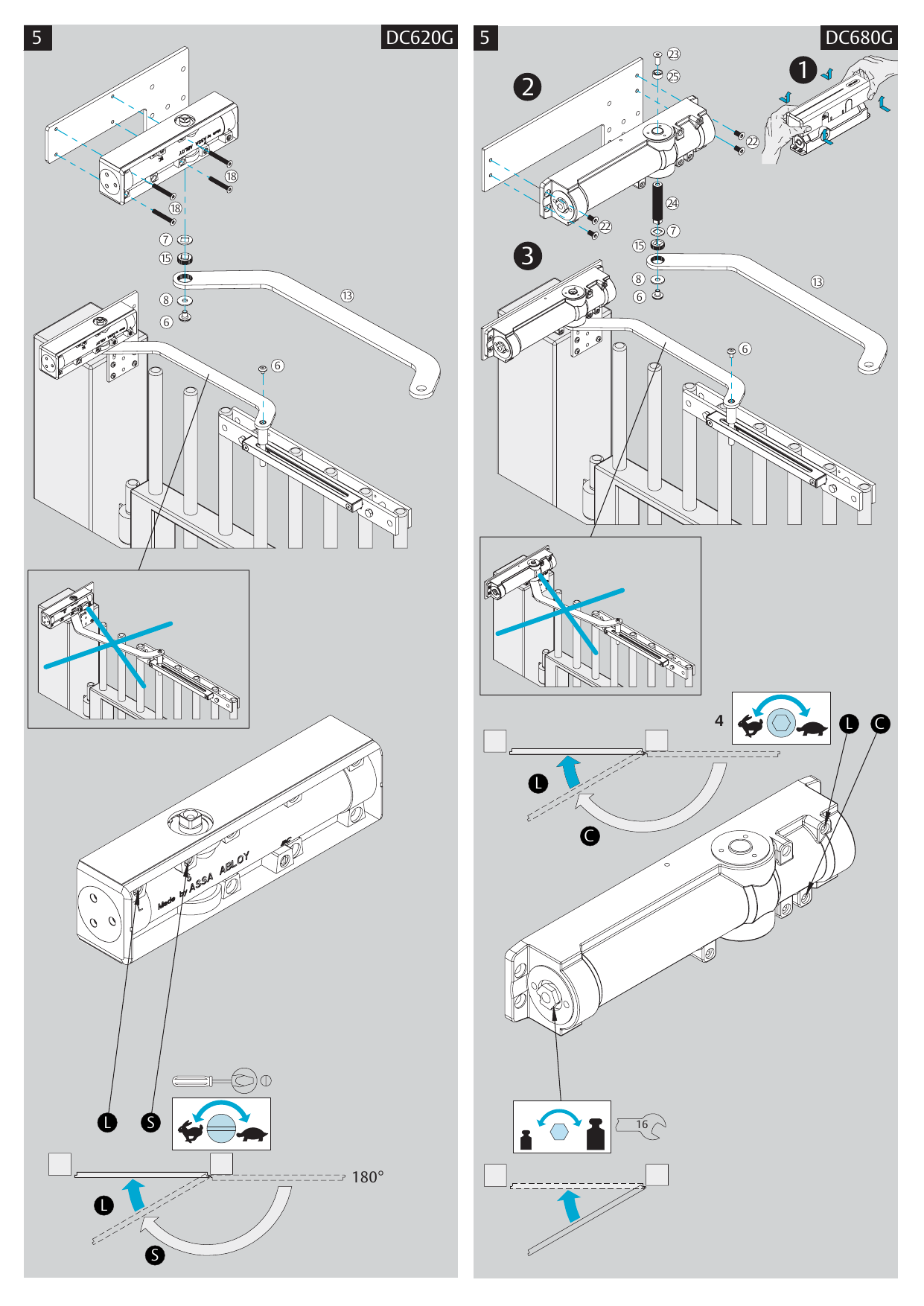

DC620G

Assembler le bras (repère 13) avec les repères 6, 7, 8, 15 et 18. Régler la vitesse à l'aide du tournevis (repère 1) : sens « tortue » (S = lent) / « lièvre » (L = rapide). Ouverture jusqu'à 180°.

Assemblage et réglage du mécanisme DC620G, réglage vitesse S/L et ouverture 180°
Assemblage et réglage du mécanisme DC620G, réglage vitesse S/L et ouverture 180°

DC680G

Assembler le bras (repère 13) avec les repères 6, 7, 8, 15, 22, 23, 24 et 25. Régler la vitesse à la clé Allen 4 mm (S = lent / L = rapide) et la force de fermeture à la clé 16 mm (C).

Assemblage et réglage du mécanisme DC680G, réglages vitesse S/L et force C
Assemblage et réglage du mécanisme DC680G, réglages vitesse S/L et force C

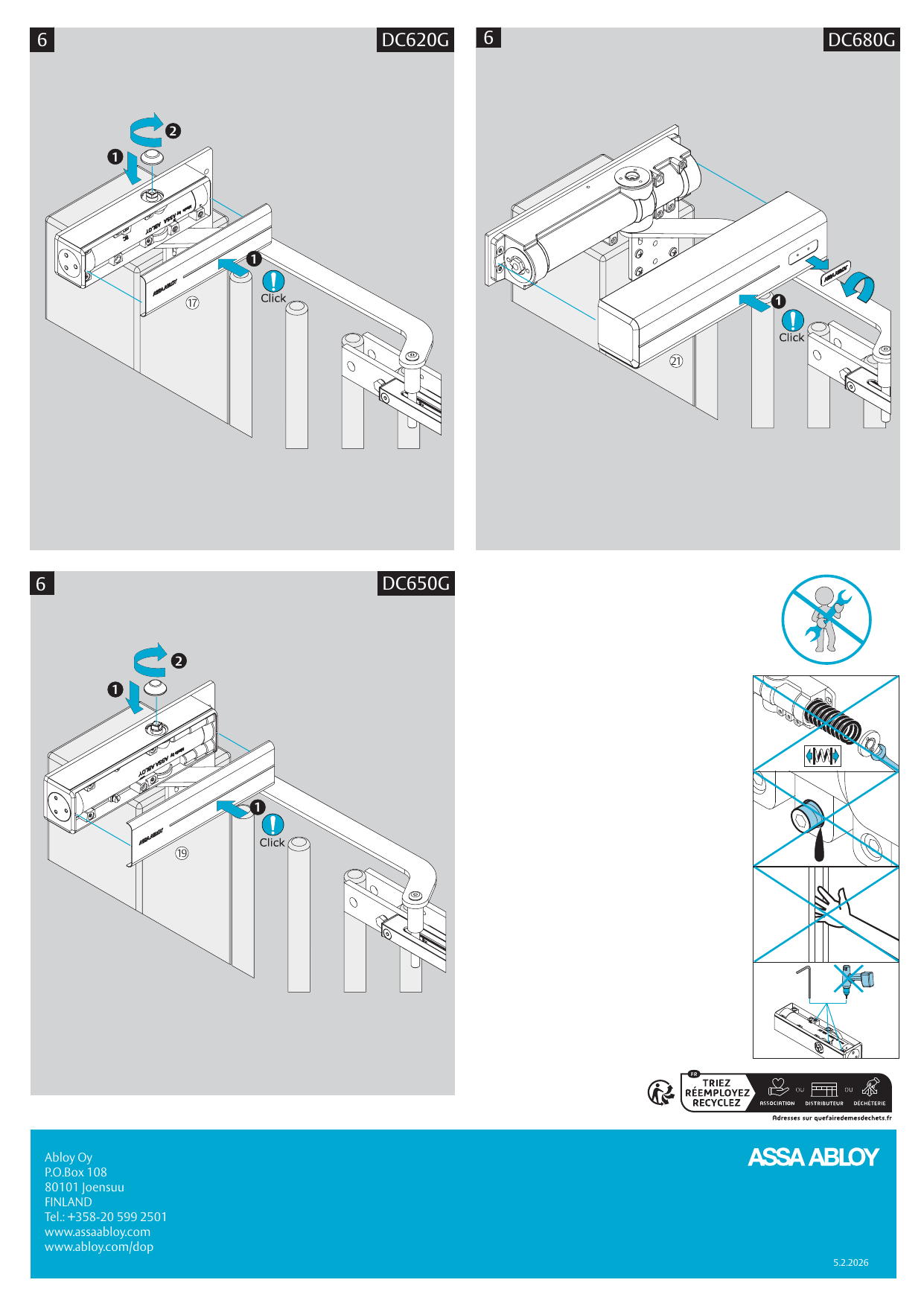

6. Mise en place du capot et verrouillage final

Encliqueter le mécanisme et son capot sur la platine jusqu'au « Click ».

  • DC620G : capot repère 17
  • DC650G : capot repère 19
  • DC680G : carter repère 21
Pose et encliquetage du capot des modèles DC620G, DC650G et DC680G (« Click »)
Pose et encliquetage du capot des modèles DC620G, DC650G et DC680G (« Click »)

Ne pas démonter ni intervenir sur le mécanisme interne (ressort, pièces sous tension). Toute opération de réparation interne est interdite. En fin de vie, trier / réemployer / recycler le produit conformément à la réglementation : association, distributeur ou déchèterie.

Fabricant

Abloy Oy
P.O. Box 108
80101 Joensuu, FINLAND
Tél. : +358-20 599 2501
www.assaabloy.com – www.abloy.com/dop
