Notice IZYX AS310C2EM

Produit concerné

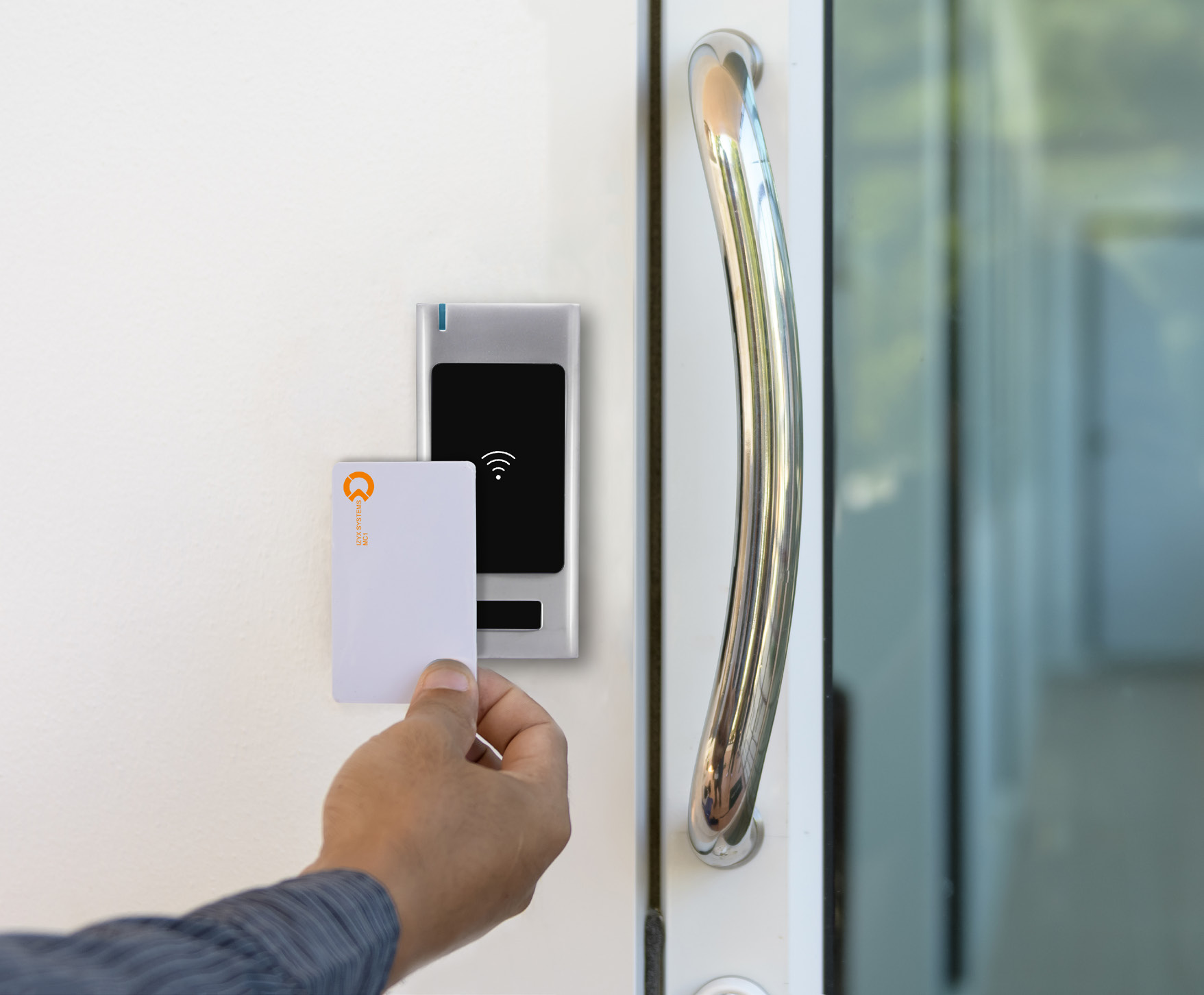

Lecteur RFID autonome antivandale AS610C2EM monté à côté d'une poignée de porte vitrée, présenté avec un badge RFID
Lecteur RFID autonome antivandale AS610C2EM

Lecteur RFID autonome antivandale AS610C2EM — Notice technique

1. Caractéristiques techniques

Caractéristiques techniques AS610C2EM
MontageApplique
MatièreAlliage métal (Zamac)
ProgrammationPar télécommande infrarouge
Tension d'alimentation / consommation12/24 V AC/DC / 50 - 100 mA en 12 V DC
Lecteur RFID / Fréquence / Distance de lectureEM MARIN® / 125 Khz / jusqu'à 6 cm
Nombre d'utilisateurs999
Sortie à relais1 contact inverseur (CO/NO/NF) max. 30 V / 2 A
Programmation de la sortie à relais1 à 300 secondes ou bistable (ON/OFF)
Sortie alarme 0 VEssais frauduleux / Autoprotection
EntréeBouton poussoir
LEDs d'état et de programmationVert, rouge, bleu, jaune
Signal acoustique d'état et de programmationBuzzer
ConnexionCâble 2 m
Indice de protectionIP 66
Température de fonctionnement / Humidité R.-30°C à +50°C / 98% RH
Dimensions (l x h x p)48 x 103 x 20 mm
Poids brut0,29 Kg

2. Modes d'identification

  • Tag RFID : Lecture d'un tag RFID.
  • Bouton poussoir : Pression sur le bouton poussoir.

3. Montage

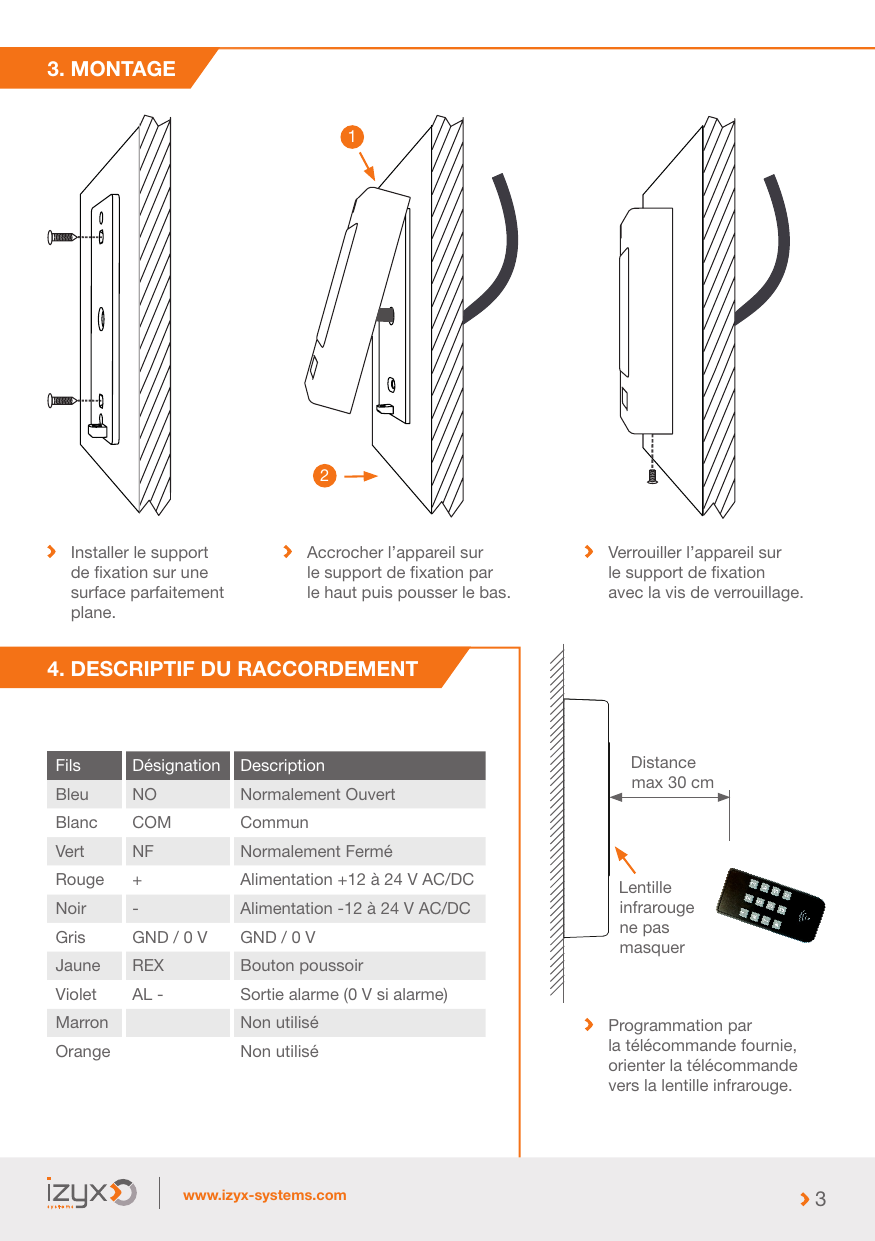

Étapes de montage de l'appareil sur son support de fixation
Étapes de montage de l'appareil sur son support de fixation
  • Installer le support de fixation sur une surface parfaitement plane.
  • Accrocher l'appareil sur le support de fixation par le haut puis pousser le bas.
  • Verrouiller l'appareil sur le support de fixation avec la vis de verrouillage.

Programmation par télécommande infrarouge

Télécommande infrarouge à clavier numérique fournie pour la programmation
Télécommande infrarouge de programmation

Programmation par la télécommande fournie, orienter la télécommande vers la lentille infrarouge. Distance max 30 cm. Ne pas masquer la lentille infrarouge.

4. Descriptif du raccordement

Désignation des fils de raccordement
FilsDésignationDescription
BleuNONormalement Ouvert
BlancCOMCommun
VertNFNormalement Fermé
Rouge+Alimentation +12 à 24 V AC/DC
Noir-Alimentation -12 à 24 V AC/DC
GrisGND / 0 VGND / 0 V
JauneREXBouton poussoir
VioletAL -Sortie alarme (0 V si alarme)
MarronNon utilisé
OrangeNon utilisé

5. Schémas de raccordement

Dispositif de verrouillage électrique à rupture de courant

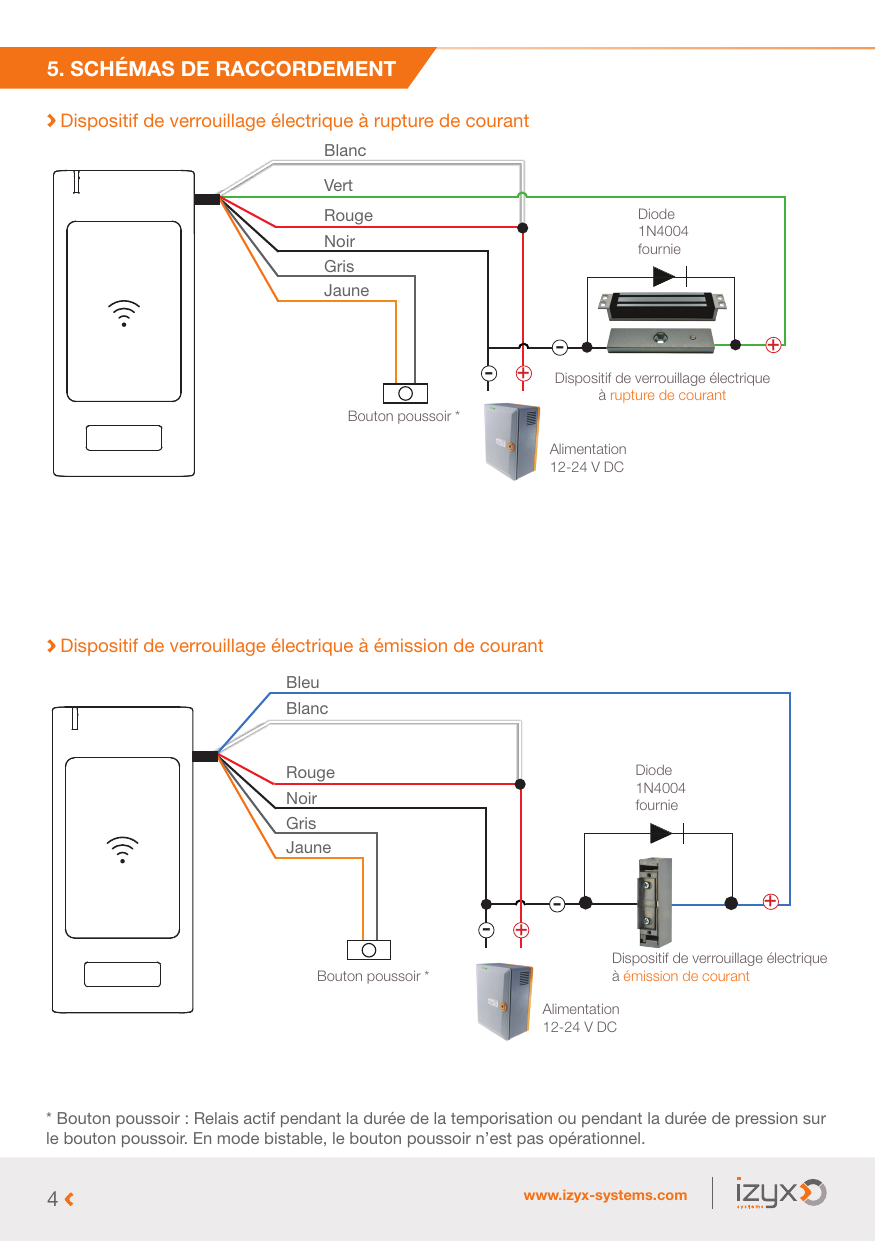

Schéma de raccordement d'un dispositif de verrouillage électrique à rupture de courant (ventouse), avec diode 1N4004 fournie, alimentation 12-24 V DC et bouton poussoir
Schéma de raccordement d'un dispositif de verrouillage électrique à rupture de courant (ventouse), avec diode 1N4004 fournie, alimentation 12-24 V DC et bouton poussoir
Ventouse électromagnétique à rupture de courant
Dispositif de verrouillage à rupture de courant

Dispositif de verrouillage électrique à émission de courant

Schéma de raccordement d'un dispositif de verrouillage électrique à émission de courant (gâche), avec diode 1N4004 fournie, alimentation 12-24 V DC et bouton poussoir
Schéma de raccordement d'un dispositif de verrouillage électrique à émission de courant (gâche), avec diode 1N4004 fournie, alimentation 12-24 V DC et bouton poussoir

* Bouton poussoir : Relais actif pendant la durée de la temporisation ou pendant la durée de pression sur le bouton poussoir. En mode bistable, le bouton poussoir n'est pas opérationnel.

Dispositif commandé par un contact sec NO

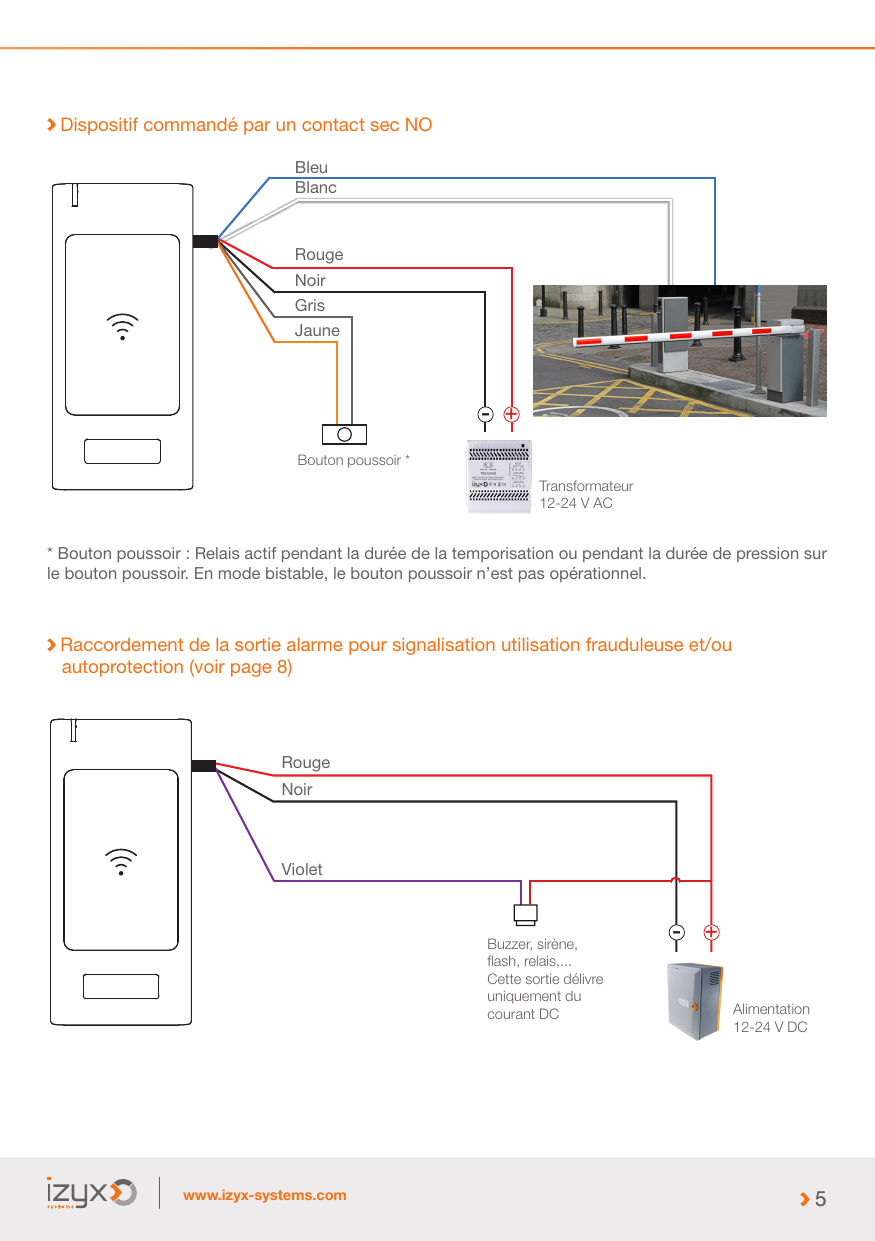

Schéma de raccordement d'un dispositif commandé par un contact sec NO (ex. barrière levante) via transformateur 12-24 V AC et alimentation 12-24 V DC
Schéma de raccordement d'un dispositif commandé par un contact sec NO (ex. barrière levante) via transformateur 12-24 V AC et alimentation 12-24 V DC
Barrière levante de parking commandée par contact sec
Exemple d'application : barrière levante

* Bouton poussoir : Relais actif pendant la durée de la temporisation ou pendant la durée de pression sur le bouton poussoir. En mode bistable, le bouton poussoir n'est pas opérationnel.

Raccordement de la sortie alarme pour signalisation utilisation frauduleuse et/ou autoprotection (voir section 11)

Schéma de raccordement de la sortie alarme (fil violet) vers un buzzer, sirène, flash ou relais — cette sortie délivre uniquement du courant DC
Schéma de raccordement de la sortie alarme (fil violet) vers un buzzer, sirène, flash ou relais — cette sortie délivre uniquement du courant DC

6. Mise sous tension

  • À la mise sous tension la LED bleue et le buzzer fonctionnent pendant 3 sec. puis l'appareil passe en mode « Standby » LED bleue clignotante.
  • L'ensemble de la programmation se fait par le biais de la télécommande fournie. Cette télécommande est universelle, elle n'est pas associée à un appareil spécifique (une même télécommande peut gérer plusieurs appareils IZYX SYSTEMS).

7. Entrée en mode programmation

ÉtapeTouchesLED / Bip sonore
1* (vous avez 20 sec. pour saisir le code maître)LED jaune
2Saisir le code maître puis #LED jaune
3L'appareil est en mode programmation, poursuivre avec la fonction souhaitée :
Programmation et suppression utilisateurs (section 9)
Programmation fonctions avancées (section 10)
Alarmes (section 11)
Retour aux paramètres d'usine (section 12)
4* pour sortir du mode programmationLED bleue

Sans action, l'appareil sort automatiquement du mode programmation après 60 sec.

8. Changement du code maître

ATTENTION ! Changer le code maître usine lors de votre première installation.

Code maître usine : 8 8 8 8 8 8

Changement du code maître

(l'appareil doit être en mode programmation, voir section 7)

ÉtapeTouchesLED / Bip sonore
10 (Active la fonction)LED jaune
2Saisir le nouveau code maître de 4 à 8 chiffres (excepté 0 et 00000000) puis #LED jaune
3Resaisir le nouveau code maître puis #OK = + 2 bips / Erreur = + 5 bips
4Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue

9. Programmation et suppression utilisateurs

Programmation d'un tag RFID

(l'appareil doit être en mode programmation, voir section 7)

ÉtapeTouchesLED / Bip sonore
11 1 (Active la fonction)LED jaune
2Saisir l'emplacement utilisateur de 1 à 999 puis #LED jaune
3Programmation d'un tag RFID : Lire le tag RFID ou saisir l'UID(1) du tag RFID puis #OK = + 1 bip / Erreur = + 5 bips
Programmation d'un autre utilisateur, reprendre à l'étape 1
4Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue

Programmation de tags RFID successifs

(l'appareil doit être en mode programmation, voir section 7)

ÉtapeTouchesLED / Bip sonore
11 2 (Active la fonction)LED jaune
2Saisir l'emplacement du 1er utilisateur entre 1 et 999 puis #LED jaune
3Lire les tags RFID les uns après les autres puis #OK = + 1 bip / Erreur = + 5 bips
4Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue

Suppression utilisateur(s)

(l'appareil doit être en mode programmation, voir section 7)

ÉtapeTouchesLED / Bip sonore
12 (Active la fonction)LED jaune
2ASuppression d'un utilisateur : Saisir l'emplacement utilisateur de 1 à 999 ou lire le tag RFID ou saisir l'UID(1) du tag RFID puis #OK = + 1 bip / Erreur = 3 bips
2BSuppression de tous les utilisateurs : Saisir 0 0 0 0 0 0 0 0 puis #OK = + 1 bip / Erreur = 3 bips
3Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue
  • Impossible de programmer un même utilisateur à plusieurs emplacements.
  • Impossible de remplacer un utilisateur sans l'avoir effacé au préalable.

(1) Obligatoirement 10 chiffres en décimal (conversion de l'UID hexa 8 caractères LSB). Exemple : UID hexa 499602D2 = UID décimal 1234567890.

10. Programmation fonctions avancées

Temporisation relais

(l'appareil doit être en mode programmation, voir section 7)

ÉtapeTouchesLED / Bip sonore
13 1 (Active la fonction)LED jaune
2ARelais temporisé (réglage par défaut usine à 5 sec) : Saisir la durée de 1 à 300 sec. puis #OK = + 2 bips / Erreur = + 5 bips
2BRelais bistable (ON/OFF) : 0 puis # (Dans ce mode, l'entrée BP REX1 n'est pas utilisable)OK = + 2 bips / Erreur = + 5 bips
3Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue

Volume sonore du buzzer

(l'appareil doit être en mode programmation, voir section 7) — Volume du buzzer lors de la lecture d'un Tag RFID.

ÉtapeTouchesLED / Bip sonore
16 1 (Active la fonction)LED jaune
2Saisir le volume de 0 à 5 (0=OFF / 5=Maximum) puis # (réglage par défaut usine : volume à 3)OK = + 2 bips / Erreur = + 5 bips
3Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue

Le niveau sonore du mode programmation (volume à 3) et de l'alarme (volume à 5) ne sont pas réglables.

11. Programmation alarmes

Alarme « utilisation frauduleuse »

(l'appareil doit être en mode programmation, voir section 7) — Blocage du lecteur et activation de la sortie alarme suite à 10 tag RFID codes utilisateurs successifs refusés sur une période de 10 minutes.

ÉtapeTouchesLED / Bip sonore
17 3 (Active la fonction)LED jaune
2A1Alarme UF active. Saisir 1 puis #OK = + 1 bip
2A2Saisir la durée de l'alarme de 1 à 300 sec. puis #OK = + 1 bip / Erreur = 3 bips
2A3Buzzer 1 = actif / 2 = inactif (pendant l'alarme) puis #OK = + 1 bip / Erreur = 3 bips
2A4Sortie alarme(1) 1 = actif / 2 = inactif (pendant l'alarme) puis #OK = + 2 bips / Erreur = 3 bips
2BAlarme UF inactive (réglage par défaut usine) : Saisir 2 puis #OK = + 2 bips / Erreur = 3 bips
3Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue

Alarme « autoprotection »

(l'appareil doit être en mode programmation, voir section 7) — Suppression de l'alarme à la refermeture du lecteur-clavier et fin de la durée d'alarme, par lecture d'un tag RFID valide.

ÉtapeTouchesLED / Bip sonore
17 4 (Active la fonction)LED jaune
2A1Alarme AP active. Saisir 1 puis #OK = + 1 bip
2A2Saisir la durée de l'alarme de 1 à 300 sec. puis #OK = + 1 bip / Erreur = 3 bips
2A3Buzzer 1 = actif / 2 = inactif (pendant l'alarme) puis #OK = + 1 bip / Erreur = 3 bips
2A4Sortie alarme(1) 1 = actif / 2 = inactif (pendant l'alarme) puis #OK = + 2 bips / Erreur = 3 bips
2BAlarme AP inactive (réglage par défaut usine) : Saisir 2 puis #OK = + 2 bips / Erreur = 3 bips
3Saisir une autre fonction ou * pour sortir du mode programmationLED jaune ou bleue

(1) La sortie alarme fonctionne uniquement lorsque l'appareil est alimenté en DC.

12. Retour aux paramètres d'usine

Cette procédure permet de réinitialiser les paramètres par défaut d'usine. Elle n'efface pas les utilisateurs programmés (suppression utilisateur(s) voir section 9).

  • Couper l'alimentation de l'appareil.
  • Appuyer sur le bouton poussoir de sortie et maintenir la pression ou connecter le fil jaune au 0 V.
  • Alimenter l'appareil.
  • À la fin des 4 bips, relâcher la pression sur le bouton poussoir ou déconnecter le fil jaune.

13. Dimensions

Le montage, le raccordement et la mise en service de ce produit doivent impérativement être réalisés par un professionnel qualifié en installations électriques. En cas de doute sur la mise en œuvre ou le fonctionnement de ce produit, nous vous invitons à contacter votre distributeur.

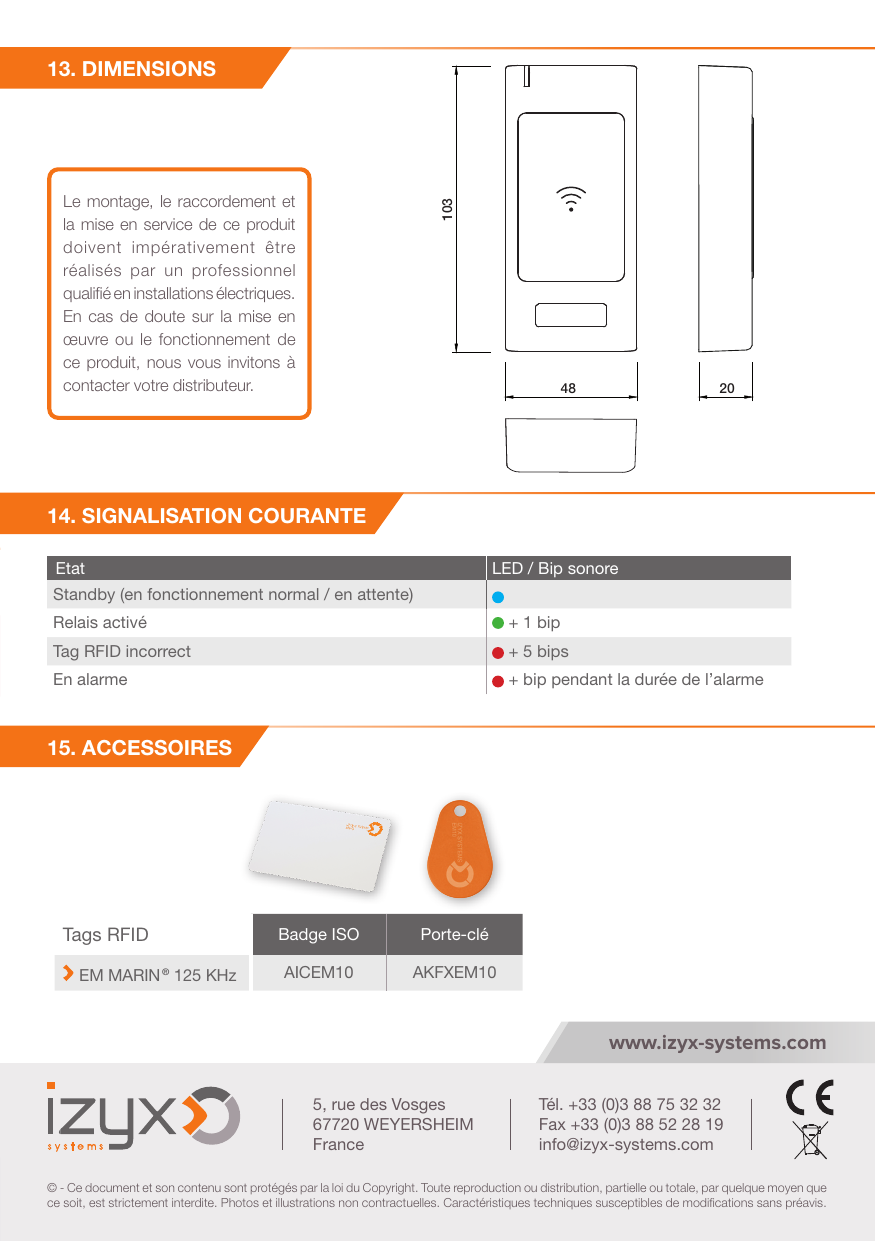

Schéma coté de l'appareil : hauteur 103 mm, largeur 48 mm, profondeur 20 mm
Schéma coté de l'appareil : hauteur 103 mm, largeur 48 mm, profondeur 20 mm

14. Signalisation courante

ÉtatLED / Bip sonore
Standby (en fonctionnement normal / en attente)LED bleue
Relais activéLED verte + 1 bip
Tag RFID incorrectLED rouge + 5 bips
En alarmeLED rouge + bip pendant la durée de l'alarme

15. Accessoires

Porte-clé RFID EM MARIN orange
Tags RFID : badge ISO et porte-clé
Tags RFIDBadge ISOPorte-clé
EM MARIN® 125 KHzAICEM10AKFXEM10

Fabricant

IZYX SYSTEMS
5, rue des Vosges
67720 WEYERSHEIM — France
Tél. +33 (0)3 88 75 32 32
Fax +33 (0)3 88 52 28 19
info@izyx-systems.com

Version PDF (1,1 Mo) Télécharger le PDF
