BA24 – Appareil électronique

Instructions pour l'installation. BA24 - (AS06300)

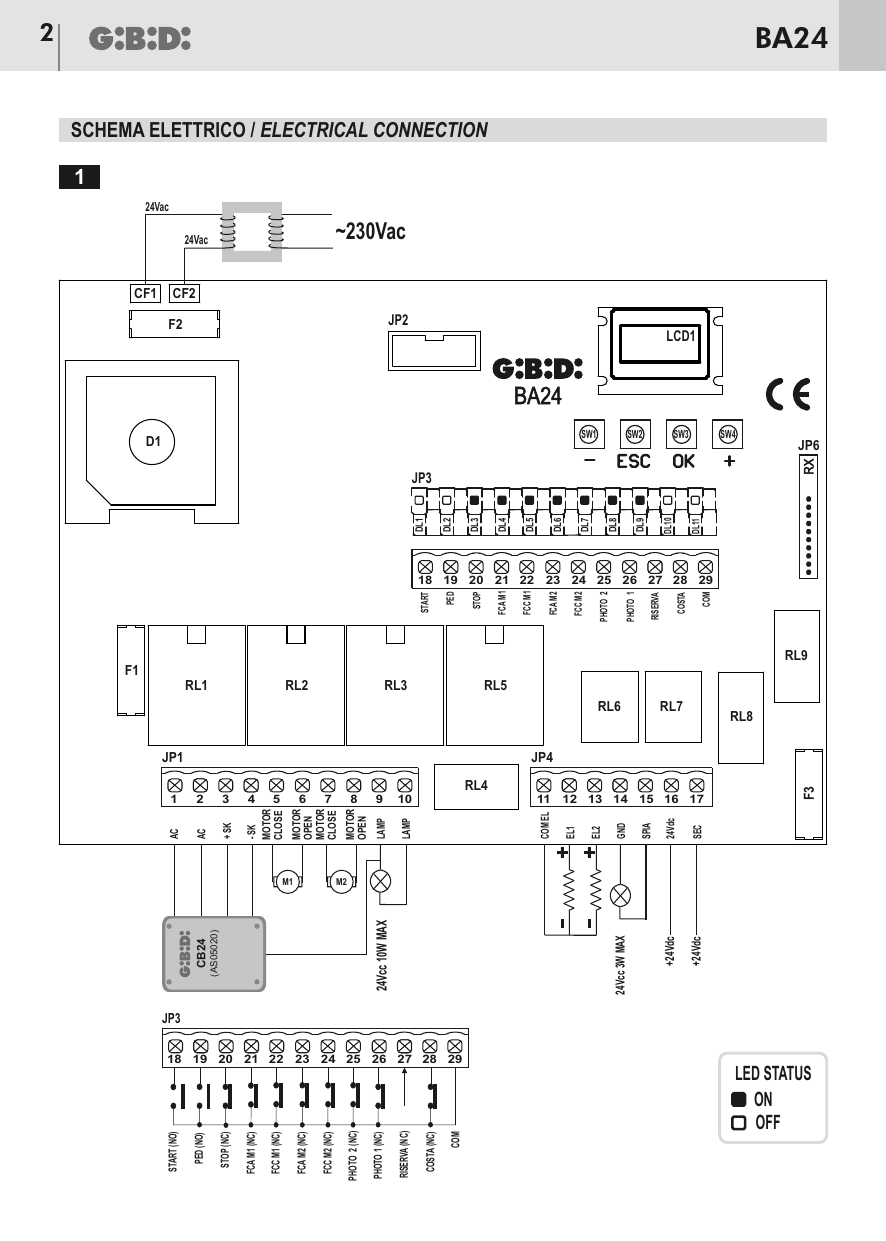

Schéma électrique

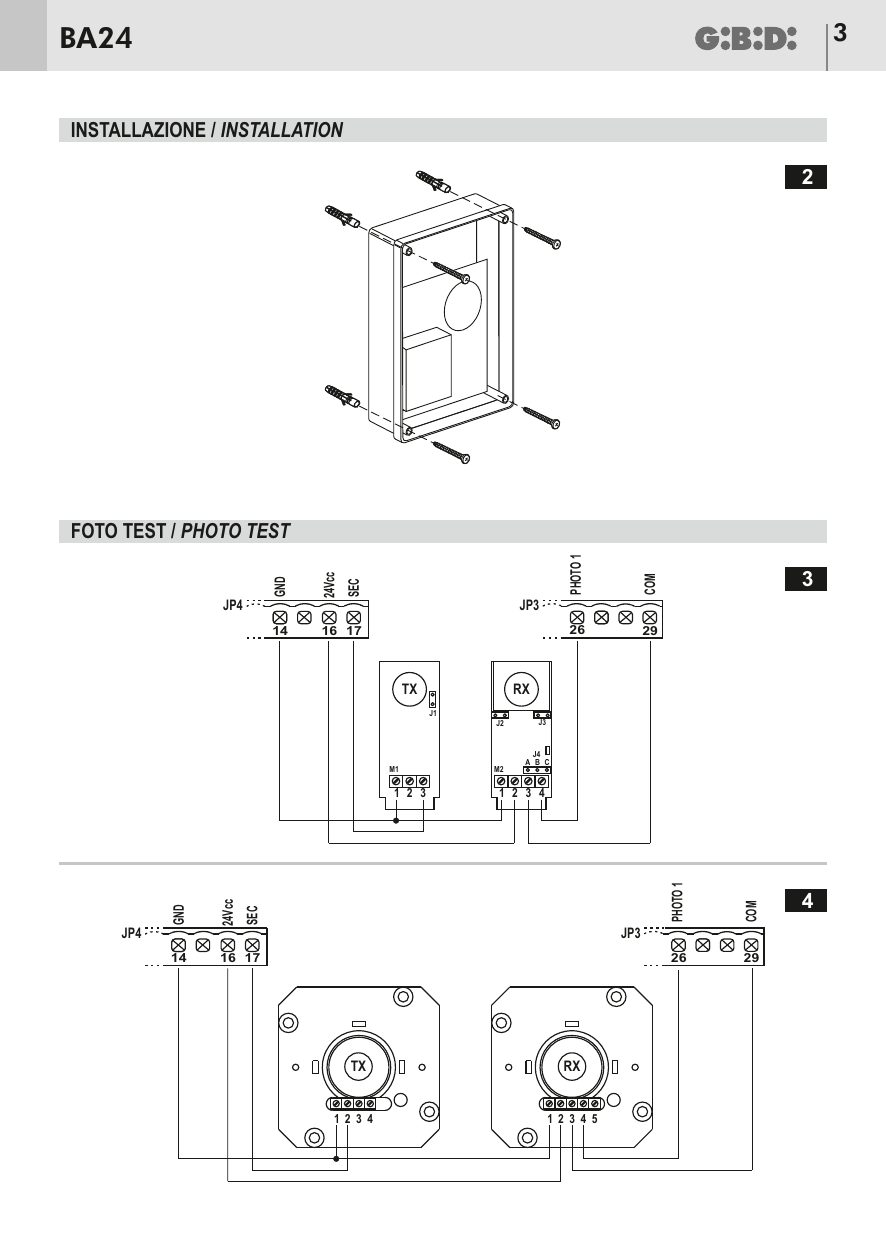

Installation

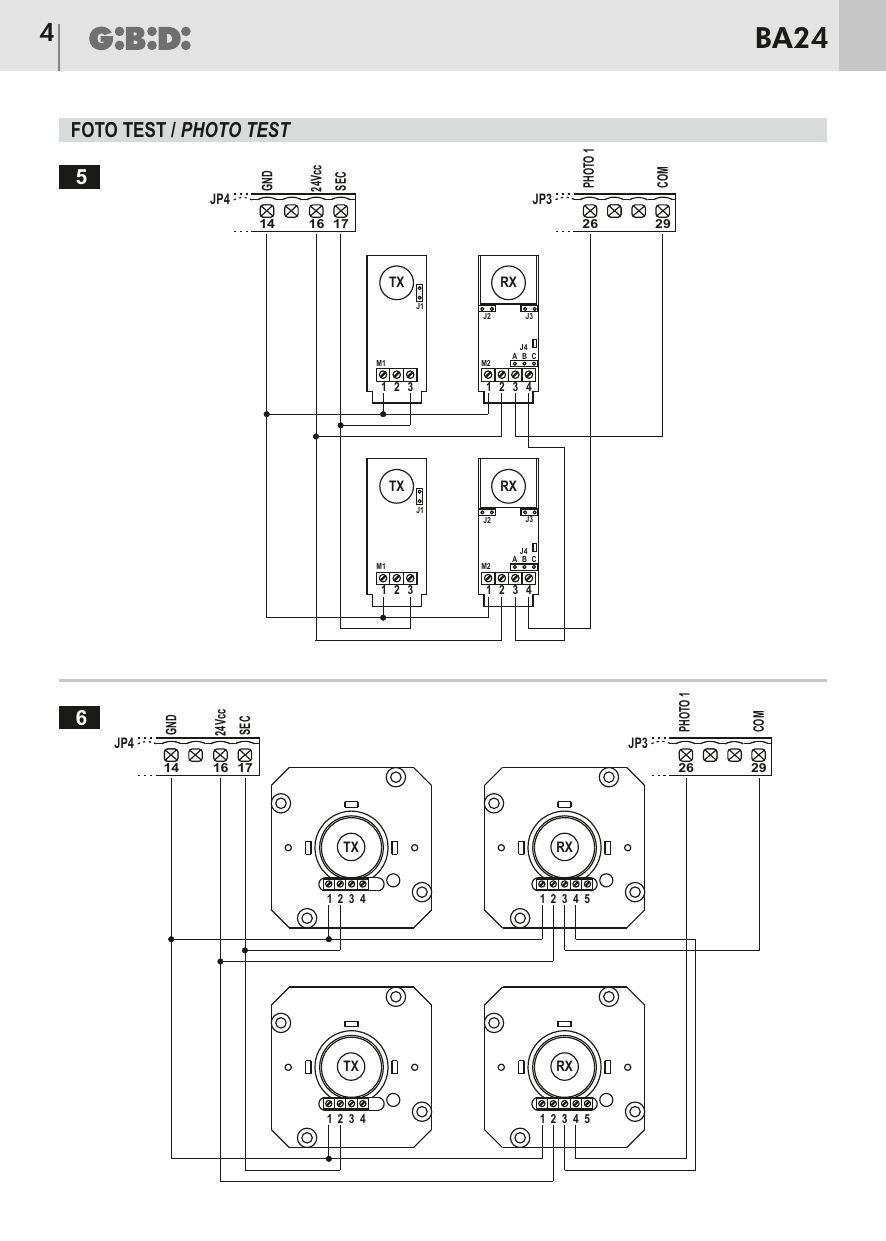

Foto test / Photo test

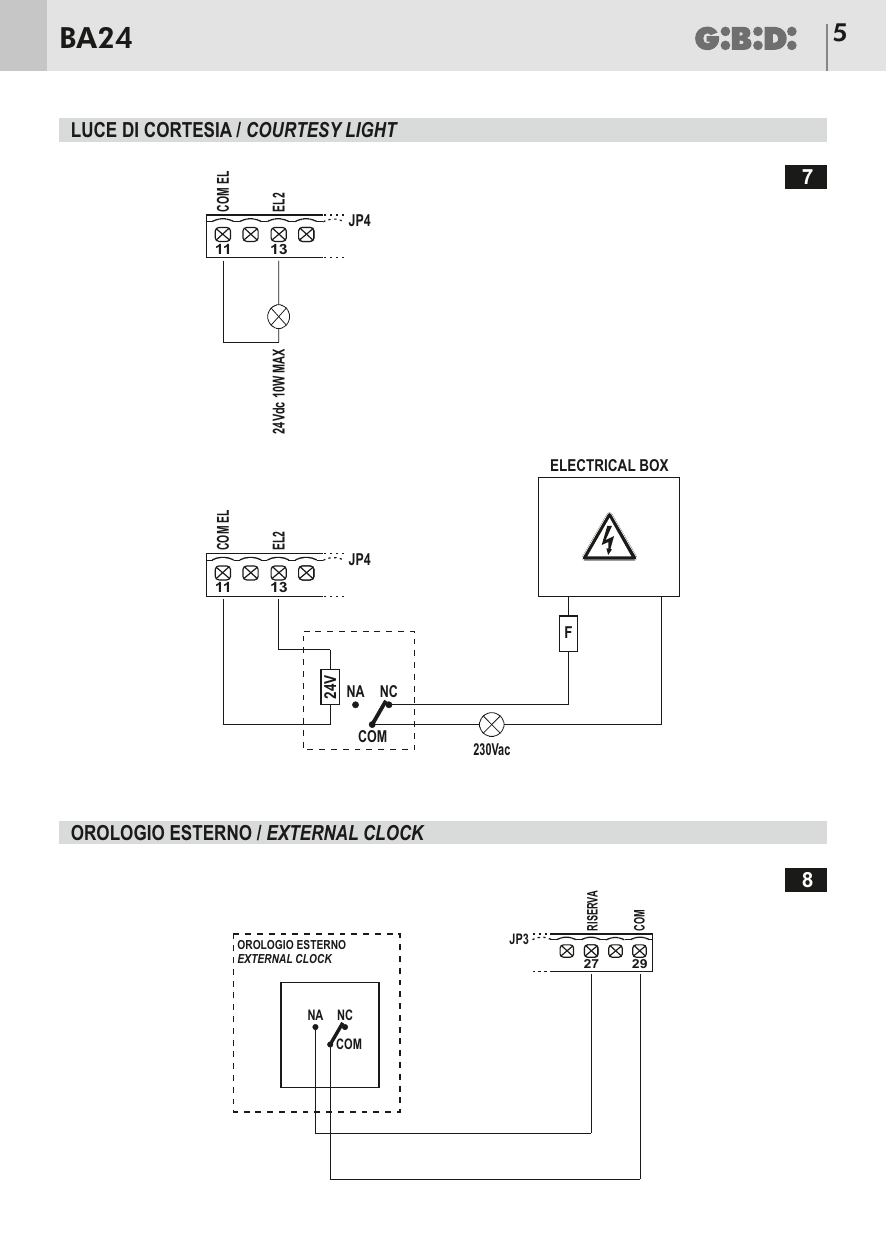

Luce di cortesia / Éclairage de courtoisie (24 Vdc 10 W max)

Orologio esterno / Horloge extérieure

Caractéristiques techniques

Platine	BA24 / AS06300
Type	Platine électronique pour l'automation d'un ou deux moteurs pour portails à battant, portails coulissants, portes basculantes et barrières à 24 Vdc
Alimentation	230 Vac monophasé 50/60 Hz
N° moteurs	1 ou 2
Alimentation moteur	24 Vdc
Clignoteur	24 Vdc 10 W max
Lampe témoin	24 Vdc 3 W max
Alimentation accessoires	24 Vdc 8 W max avec alimentation dispositifs de sécurité
Alimentation dispositifs de sécurité	24 Vdc 8 W max avec alimentation accessoires
Récepteur radio	À enclenchement
Température de service	-20 °C +60 °C

Fonctions

• Leds rouges de signalisation des contacts N.F. Le led des dispositifs de sécurité n'est pas présent. Voir tableau « LED DE SIGNALISATION ».
• Led verts de signalisation des contacts N.O. Voir tableau « LED DE SIGNALISATION ».
• Gestion de 2 serrures électriques.
• Activation du test des sécurité effectué avant le mouvement d'ouverture et fermeture.
• Activation du test de la photocellule 1 effectué avant le mouvement d'ouverture et fermeture.
• Activation du circuit ampèremétrique effectué avant le mouvement d'ouverture et fermeture.
• Arrêt et inversion du mouvement par 2 s après l'intervention des dispositifs de sécurité. À l'impulsion suivante de Start le mouvement repart dans le sens de dégagement de l'obstacle.
• Alimentation séparée des dispositifs de sécurité. Sur cette borne il faut connecter les dispositifs de sécurité qui seront testés.
• Programmation digitale de toutes les fonctions.
• Temps de service réglable indépendamment en ouverture et fermeture pour chaque moteur.
• Temps de ralentissement réglable indépendamment en ouverture et fermeture pour chaque moteur pendant la phase finale du mouvement (soft-stop).
• Temps de déphasage portes réglables indépendamment en ouverture et fermeture.
• Temps de service passage piéton réglable.
• Temps de pause réglable et différencié pour ouverture complète ou piéton.
• Force de poussée réglable sur 10 niveaux pour chaque moteur.
• Ralentissements sélectionnables et réglables indépendamment sur 10 niveaux pour chaque moteur.
• Départ ralentis (soft START) sélectionnable en 3 modalités différentes.
• Contrôle de l'absorption (antiécrasement) réglable sur 100 niveaux pour chaque moteur soit en phase de poussée qu'en phase de ralentissement.
• Modes d'activation ralentissements : avec individuelle ou double lecture des fins de course.
• 4 possibles logiques de fonctionnement : pas-pas, pas-pas avec stop, de copropriété ou automatique, homme présent.
• Possibilité de choix de la configuration de l'installation entre battant, basculante/barrière et coulissant, simples ou doubles.
• Choix du dispositif de sécurité SAFETY DEVICE avec contact N.F. ou résistif 8K2.
• Activation antiécrasement (inversion du mouvement par 2 secondes et blocage) ou relèvement ampèremétrique pour fin de course.
• Programmation de : fermeture automatique, fermeture rapide, pré-clignotement, coup de bélier, coup final en ouverture et fermeture, lampe témoin, temps supplémentaires à fin manœuvre, clignoteur fixe ou intermittent, gestion de la montre extérieure avec 3 modes différents, nombre cycles pour maintenance programmée, code installateur et nombre de cycles effectués, jours effectifs d'alimentation carte.

Installation

Utiliser presse-câble adéquats à assurer la correcte connexion mécanique du câblage et à maintenir le degré de protection IP55 de la boîte.

Instructions pour l'installation

Mises en garde pour l'utilisateur

Branchements électriques

Faston

Borne	Couleur câble	Description
CF1 / CF2	Rouge	Branchement secondaire transformateur 24 Vac

Borniers

Borne	Position	Signal	Description
JP1	1	AC	Branchement fiche charge-batterie
	2	AC	Branchement fiche charge-batterie
	3	+ SK	Branchement fiche charge-batterie
	4	- SK	Branchement fiche charge-batterie
	5	M1	Moteur 1
	6	M1	Moteur 1
	7	M2	Moteur 2
	8	M2	Moteur 2
	9	LAMPE	Sortie clignoteur 24 Vdc 10 W max. Fonctionnement : clignotement rapide en ouverture, éteint en pause, clignotement rapide en fermeture
	10	LAMPE	Sortie clignoteur 24 Vdc 10 W max.
JP4	11	COM	Négatif serrure électrique (commun)
	12	EL1	Positif +24 Vdc serrure électrique moteur 1
	13	EL2	Positif +24 Vdc serrure électrique moteur 2
	14	COM	Négatif alimentation accessoires extérieurs (commun)
	15	LAMPE TEMOIN	Sortie LAMPE TEMOIN 24 Vdc 3 W max. Fonctionnement : clignotement lent en ouverture, allumé fixement en pause, clignotement rapide en ouverture
	16	+ ACC	Alimentation +24 Vdc accessoires extérieurs (photocellules, radio, etc.)
	17	+ SAF	Alimentation +24 Vdc dispositifs de sécurité extérieurs

Borne	Position	Signal	Description
JP3	18	START	Entrée START (N.O.)
	19	PIET	Entrée PIETON (N.O.)
	20	STOP	Entrée STOP (N.F.). Si pas utilisé raccorder à la borne n° 29
	21	FCAM1	Entrée FIN DE COURSE OUVRE MOTEUR 1 (N.F.). Si pas utilisé exclure en phase de programmation
	22	FCCM1	Entrée FIN DE COURSE FERME MOTEUR 1 (N.F.). Si pas utilisé exclure en phase de programmation
	23	FCAM2	Entrée FIN DE COURSE OUVRE MOTEUR 2 (N.F.). Si pas utilisé exclure en phase de programmation
	24	FCCM2	Entrée FIN DE COURSE FERME MOTEUR 2 (N.F.). Si pas utilisé exclure en phase de programmation
	25	PH2	Entrée PHOTOCELLULE 2 (N.F.). Si pas utilisé exclure en phase de programmation ou raccorder à la borne n° 29. Fonctionnement : entrée active soit en ouverture qu'en fermeture. Si interceptée bloque immédiatement le mouvement et le maintient bloqué tant qu'elle n'est pas dégagée. Lors du relâchement le mouvement repart toujours en ouverture. Si interceptée avec portail fermé, à la suite d'une commande de Start ne permet pas l'ouverture du portail (5 clignotements rapides puis allumage de la LAMPE TEMOIN). Si interceptée en pause recharge le temps de pause.
	26	PH1	Entrée PHOTOCELLULE 1 (N.F.). Si pas utilisé exclure en phase de programmation ou raccorder à la borne n° 29. Fonctionnement : entrée active seulement pendant la phase de fermeture. Arrête le mouvement et inverse ouvrant complètement. Avec portail fermé ce n'est pas influent. Si interceptée en pause elle recharge le temps de pause.
	27	RESERVE	Entrée multifonction. Montre extérieur : voir programmation E9
	28	MEMBRURE	Entrée DISPOSITIFS DE SECURITE (voir programmation C9). Si pas utilisé exclure en phase de programmation. Fonctionnement : entrée active soit en ouverture qu'en fermeture. Arrête le mouvement et inverse la marche par 2 s. Le portail restera bloqué tant que l'impulsion suivante de Start le fera repartir dans le sens de dégagement de l'obstacle. Quand actif au rebut, après une commande de start ou piéton, le portail ne se meut pas et 3 clignotements longs (2 sec.) indiqueront l'anomalie. Si actif en pause, à la fin du temps de pause, le portail ne se fermera pas automatiquement (si prévu) et 3 clignotements longs (2 sec.) indiqueront l'anomalie.
	29	COM	Commun entrées-sorties
JP6	—	—	Connecteur pour récepteur radio à embrocher

Led de signalisation

Position	Couleur	Signal	Description
DL1	Vert	START	S'allume quand on active la commande START et s'éteint sitôt après
DL2	Vert	PIETON	S'allume quand on active la commande PIETON et s'éteint sitôt après
DL3	Rouge	STOP	Toujours allumé. S'éteint quand on active la commande STOP
DL4	Rouge	FCAM1	Toujours allumé. S'éteint quand on rejoint le FIN DE COURSE d'OUVERTURE du moteur 1
DL5	Rouge	FCCM1	Toujours allumé. S'éteint quand on rejoint le FIN DE COURSE de FERMETURE du moteur 1
DL6	Rouge	FCAM2	Toujours allumé. S'éteint quand on rejoint le FIN DE COURSE d'OUVERTURE du moteur 2
DL7	Rouge	FCCM2	Toujours allumé. S'éteint quand on rejoint le FIN DE COURSE de FERMETURE du moteur 2
DL8	Rouge	PHOTO2	Toujours allumé. S'éteint quand on intercepte la photocellule 2
DL9	Rouge	PHOTO1	Toujours allumé. S'éteint quand on intercepte la photocellule 1
DL11	Rouge	RESERVE	S'allume quand on ferme le contact et reste allumé jusqu'à quand le contact ne s'ouvre pas de nouveau
DL12	Vert	VCC	Toujours allumé. Indique présence alimentation partie logique

Fusibles de protection

Position	Valeur	Type	Description
F1	15 A	/	Protection moteurs et accessoires avec alimentation par circuit charge-batterie
F2	15 A	/	Protection fiche, moteurs et dispositifs de sécurité
F3	500 mA	Rapide	Protection accessoires

Vérification entrées habilitées

Pendant la phase de repos (barrière fermée) la platine de commande effectue un test pour vérifier la congruence entre l'habilitation d'une entrée à menu et l'état du contact correspondant.

Signal	Contact ouvert	Contact fermé
Photocellule 1	F	_
Photocellule 2	F	_
Bord sensible	C	_
Fin de course	L	_
Stop	S	_

Gestion password

Il est possible d'accéder aux menus de programmation de la platine de 2 façons différentes, utilisant 2 passwords diverses selon quels menus on veut paramétrer.

Modalité simple

Quand on demande la password, introduire 0000. De cette façon on accédera seulement aux menus indiqués ci-dessous :

• A3 Logique de fonctionnement
• A5 Fermeture automatique
• H9 Temps de pause
• E94 Version firmware

Modalité avancée

Quand on demande la password, introduire celle implicite 1234. De cette façon il sera possible d'accéder à tous les menus.

Procédure d'introduction password

1. Appuyer en même temps sur les touches ESC et OK par 3 s. Le message MENU s'affichera sur l'écran.
2. Après 3 s le message PASS s'affiche sur l'écran. Appuyer sur la touche OK pour continuer. Appuyer sur ESC par 3 s pour sortir (message EXIT).
3. 4 chiffres (0000) s'affichent, le premier clignote. Pour la programmation AVANCEE, digitaliser avec les touches + ou − le premier chiffre du code installateur paramétré dans le menu E92, puis confirmer avec OK. Pour la programmation SIMPLE, confirmer le numéro 0. À la première utilisation, la password implicite (menu E92) est 1234. Modifier la valeur d'E92 seulement après avoir complété les paramétrages des menus A C F H E.
4. Le deuxième chiffre clignote : répéter l'opération. La touche ESC permet de déplacer le chiffre clignotant vers gauche jusqu'au premier chiffre.
5. Le troisième chiffre clignote : répéter l'opération.
6. Le quatrième et dernier chiffre clignote : répéter l'opération.
7. Le code installateur est complet : s'il est correct, on passe au point successif. S'il n'est pas correct, le message PASS s'affiche de nouveau.
8. Les menus ACFHE s'affichent : procéder avec la programmation. Quand terminée, appuyer par 3 s sur ESC pour mémoriser et sortir.

S'il n'y a pas d'anomalies entre habilitations et état des entrées, une page-écran (_ _ _ _ _) s'affiche ; au contraire il y aura l'indication de quelle entrée présente une anomalie (voir « Vérification entrées habilitées »). Dans ce cas, les touches + et OK assument le rôle : + → START, OK → STOP.

Menu A : sélection configurations d'installation et logiques de fonctionnement

Faire clignoter la lettre A avec les touches + ou − puis confirmer avec OK. Sélectionner les sous-menus (A1, A2, A3…) avec + ou −, entrer avec OK ; les chiffres clignotent pour permettre la modification, confirmer avec OK. La touche ESC fait revenir au niveau supérieur.

Menu	Fonction	État	Description
A1	Type d'installation	2	Configure l'installation pour portail battant, basculante ou barrière
		3	Configure l'installation pour portail coulissant. Avec cette configuration seront automatiquement : exclus les déphasages en ouverture et fermeture ; exclu le coup de bélier ; exclu le coup final en ouverture et fermeture de 2 sec. ; exclu le temps T3 ; exclue la maintenance hydraulique. ATTENTION : les fins de course NE sont pas activés automatiquement, choisir avec le menu C4 la configuration désirée
A2	Nombre moteurs	2	Configure l'installation pour 1 moteur. Dans ce mode les sorties de la serrure électrique 2 sont utilisables comme éclairage de courtoisie temporisé 3 minutes.
		3	Configure l'installation pour 2 moteurs.
A3	Logique pas-pas avec stop	2	Active la logique PAS-PAS AVEC STOP. Fonctionnement : START → ouvre ; START successif → stop ; START successif → ferme ; START successif → ouvre. Si la fermeture automatique est activée (menu A5) et la phase ouvre est arrivée en fin de cycle, après le temps de pause (menu H9) la centrale ferme automatiquement. Si le portail est ouvert une commande de START mande en fermeture. Le PIETON n'a aucune incidence en ouverture ; il sera actif en pause si la fermeture automatique piéton s'est désactivée. En fermeture il fait ouvrir les deux portes.
A3	Logique pas-pas	3	Active la logique PAS-PAS. Fonctionnement : START → ouvre ; START successif → ferme ; START successif → ouvre. Fermeture automatique et gestion du PIETON comme ci-dessus.
A3	Logique automatique / copropriété	4	Active la logique AUTOMATIQUE/COPROPRIETE. Fonctionnement : START → ouvre. Successives commandes de START n'ont pas d'effets si la centrale est en ouverture ou remettent à zéro le temps de pause (si le portail est en pause) et la fermeture automatique est active. Après le temps de pause : si la fermeture automatique est activée la centrale ferme automatiquement ; si elle n'est pas active, une commande de START ou PIETON (si l'ouverture était piéton) mande en fermeture. Le PIETON n'a aucune incidence en ouverture ; il sera actif en pause si la fermeture automatique piéton s'est désactivée. En fermeture il fait ouvrir les deux portes.
A3	Logique homme présent	5	Active la logique HOMME PRESENT. START ouvre seulement si on appuie sur la touche START ; PIETON ferme seulement si on appuie sur la touche PIETON. Sur la centrale : START (Touche +) ouvre, PIETON (Touche −) ferme. Le mouvement s'interrompt toujours sur le premier fin de course rencontré ; les ralentissements ne sont jamais actifs. Seules régulations possibles : DEPHASAGE EN OUVERTURE, DEPHASAGE EN FERMETURE, PUISSANCE MOTEUR 1 ET 2, NIVEAU AMPEREMETRIQUE MOTEUR 1 ET 2. Si les touches restent continuellement appuyées le clignoteur reste actif même si les moteurs se sont fermés sur les fins de course. 2 moteurs fonctionnent toujours.
A5	Fermeture automatique	1	Désactive la fermeture automatique. Si active l'ouverture piéton, la touche PIETON déterminera la fermeture. Si active l'ouverture totale, le START déterminera la fermeture et la touche PIETON ne sera pas influent.
		2	Activée la fermeture automatique totale H9. Activée la fermeture automatique piéton H11. Touche PIETON en pause pas influent.
		3	Activée seulement la fermeture automatique totale H9. Si active l'ouverture piéton, la touche PIETON déterminera la fermeture.
		4	Activée seulement la fermeture automatique piéton H11. Touche PIETON en pause pas influent.

Menu C : sélection fonctions

Faire clignoter la lettre C avec + ou −, confirmer avec OK. Sélectionner les sous-menus (C1, C2, C3…), entrer avec OK ; les chiffres clignotent pour permettre la modification, confirmer avec OK.

Menu	Fonction	État	Description
C1	Fermeture rapide	1	Désactive la fonction fermeture rapide.
		2	Active la fonction fermeture rapide. Fonctionnement : active seulement sur photocellule 1. Réduit le temps de pause à 3 s à la suite de l'interception et du successif dégagement des photocellules.
C2	Clignoteur	2	Sortie clignoteur clignotant.
		3	Sortie fixe pour clignoteur.
C3	Pré-clignotement	1	Désactive le pré-clignotement. Le clignoteur et les moteurs démarreront au même instant.
		2	Active le pré-clignotement. Le clignoteur démarrera de 3 s avant le démarrage des moteurs.
C4	Fin de course	1	Désactive la lecture des fins de course.
		2	Habilite la lecture individuelle du fin de course (voir « Fonctionnement fin de course et ampèremétrique »).
		3	Habilite la double lecture du fin de course (voir « Fonctionnement fin de course et ampèremétrique »).
C5	Ralentissements	1	Désactive la fonction ralentissement.
		2	Active la fonction ralentissement.
C6	Anti-écrasement / ampèremétrique de fin de course	1	Désactive la fonction ANTI-ECRASEMENT / AMPEREMETRIQUE DE FIN DE COURSE.
		2	Active la fonction ANTI-ECRASEMENT. Ampèremétrique inverse le mouvement. ATTENTION : activer l'antiécrasement seulement si même les fins de course sont actifs.
		3	Active la fonction AMPEREMETRIQUE DE FIN DE COURSE. Ampèremétrique bloque le mouvement.
C7	Photocellule 1	1	Photocellule 1 désactivée.
		2	Photocellule 1 activée.
C8	Photocellule 2	1	Photocellule 2 désactivée.
		2	Photocellule 2 activée.
C9	Bord sensible	1	Bord sensible désactivé.
		2	Active le bord sensible pourvu de résistance en série de 8K2.
		3	Active le bord sensible pourvu de contact N.F. (normalement fermé).
C10	Coup de bélier	1	Désactive la fonction coup de bélier.
		2	Active la fonction coup de bélier en ouverture pour favoriser le décrochage de la serrure électrique. Fonctionnement : à la commande de START, en séquence : activation de la serrure électrique ; impulsion en fermeture de 1 s ; ouverture ; après 2 s décrochage de la serrure électrique. Pas actif avec configuration coulissante. Non recommandé avec opérateurs électromécaniques.
		3	Habilite la fonction coup de bélier tant en ouverture qu'en fermeture pour favoriser le déclenchement de la serrure électrique. Fonctionnement : à la commande de START, en séquence : activation de la serrure électrique ; impulsion en fermeture / ouverture de 1 s ; ouverture / fermeture ; après 2 s déclenchement de la serrure électrique. Pas actif avec configuration coulissante. Non recommandé avec opérateurs électromécaniques.
C11	Coup final en ouverture et fermeture	1	Désactive la fonction du coup final en ouverture et fermeture.
		2	Habilite le coup final en fermeture. Fonctionnement : à la fin du temps fermeture sans ralentissements, on donne une impulsion de 3 s avec la puissance paramétrée dans les menus F2 et F6, suivie d'une autre impulsion de 2 s avec la puissance paramétrée dans les menus F1 et F5. Avec ralentissements actifs le coup final est donné à la fin de la période de ralentissement. Contrôlé par le niveau ampèremétrique réglé dans les menus F4 et F8 pendant les premiers 3 s et dans les menus F3 et F7 dans les successifs 2 s. Le coup final n'est pas contrôlé par les sécurités. Pas actif avec configuration coulissante et logique homme présent.
		3	Habilite le coup final en ouverture et en fermeture. Fonctionnement : à la fin du temps ouverture et fermeture sans ralentissements, impulsion de 3 s (puissance menus F2 et F6) suivie d'une impulsion de 2 s (puissance menus F1 et F5). Avec ralentissements actifs le coup final est donné à la fin de la période de ralentissement. Contrôlé par le niveau ampèremétrique des menus F4 et F8 (premiers 3 s) et F3 et F7 (successifs 2 s). Non contrôlé par les sécurités. Pas actif avec configuration coulissante et logique homme présent.
C12	Temps additionnel T3	1	T3 exclu.
		2	Habilite la fonction « Temps additionnel T3 » en fermeture. Paramètre T3 égal au temps paramétré pour le ralentissement avec la même position des menus F2 et F6.
		3	Habilite la fonction « Temps additionnel T3 » en ouverture et fermeture. Paramètre T3 égal au temps paramétré pour le ralentissement avec la même position des menus F2 et F6.
C13	Maintenance blocage hydraulique	1	Désactive la fonction « Maintenance blocage hydraulique ».
		2	Habilite la fonction « Maintenance blocage hydraulique » SEULEMENT POUR OPERATEURS HYDRAULIQUES. Fonctionnement : si dans les dernières 5 heures le portail n'a pas effectué de manœuvres, on donne une impulsion en fermeture de 2 s. L'activation de la touche STOP en toutes les situations désactive la fonction. Fonction désactivée automatiquement avec configuration COULISSANTE - HOMME PRESENT.
C14	Départ ralenti	1	Désactive la fonction « Départ ralenti ».
		2	Le mouvement part ralenti par 0,5 s.
		3	Le mouvement part ralenti par 1 s.
		4	Le mouvement part ralenti par 2 s.

Menu F : réglage forces et vitesse

Faire clignoter la lettre F avec + ou −, confirmer avec OK. Sélectionner le sous-menu (F1, F2, F3…), entrer avec OK : la valeur paramétrée est visualisée. Un chiffre clignote (variable selon le menu) ; le modifier avec + et −, ESC déplace le chiffre clignotant vers gauche, OK confirme et passe au chiffre suivant.

Menu	Fonction	Description
F1	Force moteur 1	Règle la poussée du moteur 1. 0001 = force minimum ; 0010 = force maximum
F2	Vitesse ralentissement moteur 1	Règle la poussée du moteur 1 pendant la phase de ralentissement. 0001 = force minimum ; 0010 = force maximum
F3	Ampèremétrique force moteur 1	Règle le seuil ampèremétrique du moteur 1 pendant le mouvement à force pleine. 0001 = seuil minimum ; 0100 = seuil maximum
F4	Ampèremétrique ralentissement moteur 1	Règle le seuil ampèremétrique du moteur 1 pendant le ralentissement. 0001 = seuil minimum ; 0100 = seuil maximum
F5	Force moteur 2	Règle la poussée du moteur 2. 0001 = force minimum ; 0010 = force maximum
F6	Vitesse ralentissement moteur 2	Règle la poussée du moteur 2 pendant la phase de ralentissement. 0001 = force minimum ; 0010 = force maximum
F7	Ampèremétrique force moteur 2	Règle le seuil ampèremétrique du moteur 2 pendant le mouvement à force pleine. 0001 = seuil minimum ; 0100 = seuil maximum
F8	Ampèremétrique ralentissement moteur 2	Règle le seuil ampèremétrique du moteur 2 pendant le ralentissement. 0001 = seuil minimum ; 0100 = seuil maximum

Menu H : régulation temps

Faire clignoter la lettre H, confirmer avec OK. Sélectionner le sous-menu (H1, H2, H3…), entrer avec OK. Tous les temps peuvent être paramétrés à intervalles de 1 s.

Menu	Fonction	Description
H1	Temps ouverture moteur 1	Temps d'ouverture porte 1. Tmax 300 s.
H2	Temps fermeture moteur 1	Temps de fermeture porte 1. Tmax 300 s.
H3	Temps ralentissement moteur 1	Temps de fonctionnement en modalité ralentie de la porte 1. Tmax 100 s.
H4	Temps ouverture moteur 2	Temps d'ouverture porte 2. Tmax 300 s.
H5	Temps fermeture moteur 2	Temps de fermeture porte 2. Tmax 300 s.
H6	Temps ralentissement moteur 2	Temps de fonctionnement en modalité ralentie de la porte 2. Tmax 100 s.
H7	Temps déphasage porte 2 en ouverture	Retarde le démarrage en ouverture de la porte 2 par rapport à la porte 1. En cas de configuration à double porte coulissante, le temps H7 ne sera pas considéré. Tmax 100 s.
H8	Temps déphasage porte 1 en fermeture	Retarde le démarrage en fermeture de la porte 2 par rapport à la porte 1. En cas de configuration à double porte coulissante, le temps H8 ne sera pas considéré. Tmax 100 s.
H9	Temps pause fermeture automatique	Détermine le temps de pause en ouverture avant la fermeture automatique. Tmax 300 s.
H10	Temps ouverture partielle	Détermine le temps d'ouverture piéton.
H11	Temps pause fermeture automatique piéton	Détermine le temps de pause en ouverture piéton avant la fermeture automatique. Tmax 300 s.

Menu E : activations-exclusions

Dans le menu E il y a des sous-menus qui ont des modalités différentes de programmation. Les menus de E1 jusqu'à E89 ont la même modalité de programmation du menu C ; les menus identifiés à partir de E90 ont la même modalité de programmation du menu F.

Menu	Fonction	État	Description
E1	Test photocellule 1	1	Désactive le test de la photocellule 1.
		2	Active le test de la photocellule 1. Le transmetteur de la photocellule 1 doit être connecté aux bornes 14 et 17. Fonctionnement : à la commande de START ou PIETON l'alimentation est coupée sur le transmetteur par 0,5 s et puis remise ; si l'entrée photocellule 1 s'ouvre et tout de suite revient en N.F., les moteurs démarrent, sinon une anomalie sera signalée par 4 clignotements de 1 s du clignoteur.
E3	Test dispositifs de sécurité	1	Désactive le test des dispositifs de sécurité.
		2	Active le test des dispositifs de sécurité. PHASE 1 : à la commande de START ou PIETON on teste le circuit ampèremétrique. Anomalie signalée par 4 clignotements lents (2 s). PHASE 2 : si activée la membrure avec contact N.F. (menu C9-3), l'alimentation est coupée sur les dispositifs de sécurité par 0,5 s puis remise ; anomalie signalée par 3 clignotements longs (2 s). PHASE 3 : si activée la membrure 8K2 (menu C9-2), l'entrée SAFETY DEV (valeur 8K2) est testée ; anomalie signalée par 2 clignotements longs (2 s). ATTENTION : la signalisation de l'anomalie sera seulement une (la première individuée) même en présence de plusieurs anomalies.
E5	Inversion de piéton	1	Pendant la fermeture PIETON, la commande de PHOTO1 - PHOTO2 - PIETON - START déterminera l'ouverture totale.
		2	Pendant la fermeture PIETON, la commande de PHOTO1 - PHOTO2 - PIETON fera ouvrir de nouveau seulement le piéton. Le START déterminera l'ouverture totale.
E7	Lampe témoin avec 2 moteurs	1	Désactive la lampe témoin avec 2 moteurs.
		3	Active la lampe témoin en présence de 2 moteurs. Fonctionnement : active sur sortie serrure électrique 2 par 3 minutes après la fin du mouvement des moteurs.
E9	Montre extérieur	1	Désactive l'entrée RESERVE (montre pas active).
		2	MONTRE EXTERIEUR - PERMISE LA FERMETURE. Active l'entrée RESERVE pour la connexion d'une montre extérieure. Avec le contact fermé, après une commande de START le portail ouvrira mais ne fermera pas automatiquement. À la fermeture du contact le portail fermera automatiquement après le temps de pause. Quand le portail est ouvert il sera possible d'activer la fermeture avec la commande START si le menu PAS-PAS ou PAS-PAS avec STOP est actif. ATTENTION : se rappeler de prédisposer la fermeture automatique.
		3	MONTRE EXTERIEURE - PAS PERMISE LA FERMETURE. Active l'entrée RESERVE pour la connexion d'une montre extérieure. Avec le contact fermé, après une commande de START le portail ouvrira mais ne fermera pas automatiquement. À la fermeture du contact le portail fermera automatiquement après le temps de pause. Il ne sera pas possible d'activer la fermeture avec la commande START. ATTENTION : se rappeler de prédisposer la fermeture automatique.
		4	MONTRE EXTERIEURE - COMMANDE D'OUVERTURE ET FERMETURE AUTOMATIQUE. Active l'entrée RESERVE pour la connexion d'une montre extérieure. Avec le contact fermé s'activera une commande d'ouverture automatique (sans nécessité d'une commande de START). Le portail ouvrira mais ne fermera pas automatiquement. À la fermeture du contact le portail fermera automatiquement après le temps de pause. Il ne sera pas possible d'activer la fermeture avec la commande START. ATTENTION : se rappeler de prédisposer la fermeture automatique.
E90	Nombre cycles	Permet de paramétrer un nombre de cycles (ouverture + fermeture) avant la demande de maintenance. La valeur paramétrée sera toujours multipliée par 10. Si 0000 le compte est exclu. Quand on arrive au nombre de cycles paramétrés, la demande de maintenance sera signalée à fin manœuvre par un clignotement lent de 60 sec. La signalisation sera clignotante même si le menu C2 est paramétré à lumière fixe. ATTENTION : chaque fois qu'on entre dans le menu E90 (avec les numéros clignotants, prêts pour être modifiés), le comptage du nombre des cycles se remet à zéro.
E92	Code installateur	Permet d'entrer le code installateur pour personnaliser les paramétrages en phase de programmation. Seulement connaissant le CODE INSTALLATEUR il sera possible d'accéder au menu de programmation.
E94	Version logiciel	Montre la version du firmware installée sur la carte (XX__YY).
E96	Nombre cycles effectués	Nombre de manœuvres effectuées. La valeur visualisée sur l'écran est incrémentée chaque 10 manœuvres.
E98	Nombre jours alimentation	Nombre de jours d'alimentation de la platine de commande. La donnée s'incrémente à l'échéance des 24 heures. Éventuels manques d'alimentation remettent à zéro le comptage du dernier jour.

Temps additionnel T3

Temps additionnel à la fin du temps de service (avec force pleine ou en ralentissement selon les paramétrages) qui permet de continuer la manœuvre pour permettre le rapprochement de la porte même en présence de vent. La fonction T3 n'est pas active avec la configuration coulissant.

Fonctionnement fins de course et ampèremétrique

En cas d'habilitation de la fonction ralentissement, les fins de course marquent le début de la période de ralentissement. Le portail continuera le mouvement ralenti par le temps paramétré dans les menus H3 et H6.

En cas d'utilisation de la double lecture des fins de course, la première lecture commence le ralentissement et la deuxième arrête le ralentissement, mais ne bloquera pas le mouvement si T3 et/ou le coup final en ouverture/fermeture sont activés.

Faire attention à paramétrer les temps de travail supérieurs au temps nécessaire pour rejoindre le fin de course. Si les ralentissements ne sont pas habilités, les fins de course bloquent le mouvement si T3 et/ou le coup final en ouverture/fermeture ne sont pas présents.

Le temps additionnel T3 et le coup final en ouverture/fermeture, si habilités, fonctionnent même en présence de fin de course.

En cas d'utilisation de la lecture individuelle du fin de course avec ralentissements activés, pendant la phase de ralentissement l'intervention du seuil ampèremétrique déterminera la fin du mouvement (l'anti-écrasement n'est pas actif).

En cas d'utilisation de la double lecture des fins de course avec ralentissements activés, pendant la phase de ralentissement l'intervention du seuil ampèremétrique déterminera l'activation de l'anti-écrasement, si habilité.

Utilisation des batteries

Si l'installation prévoit l'utilisation des batteries, les seuils ampèremétriques et les forces doivent être paramétrés en contrôlant le fonctionnement, même quand la centrale est alimentée seulement avec les batteries. Quand la centrale fonctionne seulement avec les batteries, la tension d'alimentation du moteur est inférieure et par conséquence même les absorptions du moteur seront inférieures.

La centrale effectue un contrôle du niveau de tension d'alimentation :

• avec tension supérieure à 24 V la centrale est alimentée avec tension de réseau, aucune restriction ;
• avec tension sous les 24 V l'alimentation est à batterie, les moteurs ne ralentissent pas ;
• avec tension autour des 20-21 Vdc la batterie est déchargée ; l'ouverture du portail est permise, mais la fermeture n'est pas permise. Quand la porte devrait commencer la manœuvre, elle ne se meut pas et l'anomalie « batterie déchargée » est signalée par 4 s de clignotement lent ;
• avec tension autour des 16 V la batterie est proche à l'épuisement, donc aucun mouvement est permis. À la suite d'une commande l'anomalie « batterie déchargée » est signalée par 4 s de clignotement rapide au rebut et lent en pause. En ce cas-là la tension des batteries pourrait n'être pas suffisante à éclairer le clignoteur et la lampe témoin.

Rétablissement

Appuyer en même temps sur les touches ESC et OK par 3 s jusqu'à quand le message PASS s'affiche sur l'écran. Donc appuyer en même temps sur les touches + et − par 3 s. Tous les paramétrages de fabrique seront chargés dans la mémoire et tous les paramétrages faits, à exception des cycles effectués et des jours d'alimentation, seront perdus.

Résumé signalisations clignoteur

Anomalie	Signalisation	Effet
Photocellule 2 interceptée au rebut en présence de commande de START	5 clignotements rapides	Au relâchement ouvre
Membrure interceptée au rebut en présence de commande de START	3 clignotements lents	Porte bloquée fermée
Membrure interceptée en pause en présence de commande de START ou au début de la fermeture	3 clignotements lents	Porte bloquée ouverte
Test photo 1 failli au début de l'ouverture	4 clignotements rapides	Porte bloquée fermée
Test photo 1 failli au début de la fermeture	4 clignotements rapides	Porte bloquée ouverte
Test circuit ampèrométrique failli au début de l'ouverture	4 clignotements lents	Porte bloquée fermée
Test circuit ampèrométrique failli au début de la fermeture	4 clignotements lents	Porte bloquée ouverte
Test membrure N.F. failli au début de l'ouverture	3 clignotements lents	Porte bloquée fermée
Test membrure N.F. failli au début de la fermeture	3 clignotements lents	Porte bloquée ouverte
Test membrure 8K2 failli au début de l'ouverture	2 clignotements lents	Porte bloquée fermée
Test membrure 8K2 failli au début de la fermeture	2 clignotements lents	Porte bloquée ouverte
Batteries 20-21V au rebut en présence de commande de START	4 secondes clignotement lent (*)	Permise seulement ouverture
Batteries 20-21V en pause en présence de commande de START ou au début de la fermeture	4 secondes clignotement lent (*)	Porte bloquée ouverte
Batteries 16V au rebut en présence de commande de start	4 secondes clignotement rapide (*)	Porte bloquée fermée
Batteries 16V en pause en présence de commande de START ou au début de la fermeture	4 secondes clignotement lent (*)	Porte bloquée ouverte
Maintenance périmée	1 minute de clignotement lent avec porte fermée	Aucun

(*) Quand la tension des batteries est basse, l'allumage du clignoteur et de la lampe témoin pourrait n'être pas visible.
(*) Si le paramétrage du clignoteur est avec lumière fixe (C2-3) le clignotement n'est pas présent, mais seulement l'allumage fixe.

Paramétrages par défaut

Paramètres type A

• A1 → 2 : Type battant/basculant/barrière
• A2 → 3 : 2 moteurs
• A3 → 2 : Logique pas-pas avec stop
• A5 → 2 : Fermeture automatique activée (générale et piétonale)

Paramètres type C

• C1 → 1 : Fermeture rapide désactivée
• C2 → 2 : Clignoteur intermittent
• C3 → 2 : Préclignotement activé
• C4 → 3 : Double lecture du fin de course activée
• C5 → 2 : Ralentissements activés
• C6 → 3 : Ampèremétrique de fin de course activée
• C7 → 2 : Photocellule 1 activée
• C8 → 1 : Photocellule 2 désactivée
• C9 → 1 : Safety device (membrure) désactivé
• C10 → 1 : Coup de bélier désactivé
• C11 → 1 : Coup final désactivé
• C12 → 1 : Temps additionnel T3 exclu
• C13 → 1 : Maintenance déblocage hydraulique exclu
• C14 → 2 : Soft start 0,5 s

Paramètres type F

• F1 → 10 : Force moteur 1
• F2 → 05 : Ralentissement moteur 1
• F3 → 80 : Ampèremétrique force moteur 1
• F4 → 50 : Ampèremétrique ralentissement moteur 1
• F5 → 10 : Force moteur 2
• F6 → 05 : Ralentissement moteur 2
• F7 → 80 : Ampèremétrique force moteur 2
• F8 → 50 : Ampèremétrique ralentissement moteur 2

Paramètres type H

• H1 → 25 : Temps ouverture moteur 1
• H2 → 25 : Temps fermeture moteur 1
• H3 → 20 : Temps ralentissement moteur 1
• H4 → 25 : Temps ouverture moteur 2
• H5 → 25 : Temps fermeture moteur 2
• H6 → 20 : Temps ralentissement moteur 2
• H7 → 5 : Temps déphasage porte 2 en ouverture
• H8 → 5 : Temps déphasage porte 1 en fermeture
• H9 → 20 : Temps pause
• H10 → 5 : Temps ouverture piéton
• H11 → 20 : Temps pause piéton

Paramètres type E

• E1 → 1 : Test photo 1 désactivé
• E3 → 1 : Test dispositifs de sécurité désactivé
• E5 → 1 : En fermeture piéton active la réouverture totale
• E7 → 1 : Lampe témoin avec 2 moteurs désactivée
• E9 → 1 : Contact montre extérieure désactivé
• E90 → 0000 : Nombre cycles
• E92 → 1234 : Code installateur
• E94 → XX_YY : Version logiciel
• E96 → 0000 : Nombre cycles effectués
• E98 → 0000g : Nombre jours de fonctionnement

Contrôles finaux et essais

Avant de mettre l'appareil sous tension, il faut effectuer les contrôles suivants :

1. Contrôler les branchements électriques : un mauvais branchement peut être néfaste tant pour l'appareil que pour l'opérateur.
2. Contrôler la position exacte des fins de course.
3. Prévoir toujours les arrêts mécaniques en ouverture et fermeture.
4. Alimenter le dispositif.
5. Contrôler que les leds rouges des contacts normalement fermés soient allumés et les leds verts des contacts normalement ouverts soient éteints.
6. Vérifier que sur le lcd ne s'affichent pas de signalisation d'inconséquences entre habilitations et état des contacts.
7. Contrôler que, faisant intervenir les fins de course utilisés, les leds correspondants s'éteignent.
8. Contrôler que, passant devant les photocellules, le led correspondant s'éteint.
9. Contrôler que les moteurs soient bloqués et prêts pour le fonctionnement en position de PORTAIL A LA MOITIE DE LA COURSE.
10. Éliminer d'éventuels obstacles dans le rayon d'action du portail, puis donner une commande de START. À la première commande l'appareil commence une phase d'ouverture et il faut contrôler que le sens du mouvement du portail soit correct. Dans le cas contraire, enlever la tension à la platine de commande, inverser les fils dans les bornes relatives aux moteurs, donner tension à la platine de nouveau et donner encore une commande de START.
11. Le portail s'arrêtera sur le premier fin de course d'ouverture rencontré. On devra effectuer une manœuvre complète pour activer le fonctionnement normal des ralentissements.

Déclaration de conformité UE

Le constructeur GI.BI.DI. S.r.l., Via Abetone Brennero, 177/B, 46025 Poggio Rusco (MN) ITALY, déclare que le produit APPAREILLAGE ÉLECTRONIQUE BA24 est conforme aux Directives suivantes :

• Directive 2014/35/UE et modifications successives ;
• Directive 2014/30/UE et modifications successives.

Et que les normes harmonisées suivantes ont été appliquées :

• EN 301 489-1 V2.2.0 ;
• EN 301 489-3 V2.1.1 ;
• EN 300 220-2 V3.2.1 ;
• EN 62479:2010 ;
• EN 60950-1:2014 ;
• IEC 61000-6-1:2016 RVL ;
• IEC 61000-6-2:2016 RVL ;
• IEC 61000-6-3:2020 ;
• IEC 60335-2-103:2015+AMD1:2017+AMD2:2019 CSV.

Date : 08/02/2019 — Le Représentant légal : Michele Prandi

Avertissements

Ce produit a été essayé chez Gi.Bi.Di. en vérifiant la correspondance parfaite des caractéristiques aux règles en vigueur. Gi.Bi.Di. S.r.l. se réserve la faculté de modifier les données techniques sans aucun préavis suivant l'évolution de ses produits.

Écoulement : GI.BI.DI. conseille de recycler les composants en plastique et d'écouler dans les centres spéciaux habilités les composants électroniques en évitant de contaminer le milieu avec substances polluantes.
