1. Caractéristiques générales

Nous vous remercions d'avoir choisi un de nos produits. GENIUS est certaine qu'il vous permettra d'obtenir toutes les performances nécessaires pour votre usage. Tous nos produits sont le fruit d'une longue expérience dans le domaine des automatismes, renforcée par le fait que la société appartient au groupe leader mondial du secteur.

La centrale de commande Sprint 11 SW a été conçue et réalisée pour commander des opérateurs pour portails coulissants alimentés avec tension de 230Vac ou 115Vac à travers la reconnaissance automatique de la tension et la fréquence du réseau, donc avec une seule carte, indépendamment de la tension d'entrée. Le circuit innovant d'alimentation switching permet à la carte de ne pas être influencée par les éventuelles variations de courant, en maintenant la valeur des sorties constante sur le moteur et sur les accessoires.

La grande simplicité de programmation des principales fonctions permet de réduire les temps d'installation, tandis qu'une série de LEDs intégrées garantit un diagnostic immédiat de l'état des sécurités, des fins de course, de l'entrée de STOP, des entrées radio d'OPEN A et d'OPEN B et de la présence de courant électrique.

Grâce au contrôle continu du moteur (encodeur virtuel) et à la possibilité de régler la force du moteur, la centrale Sprint 11 SW peut permettre, si le montage et le réglage sont corrects, de réduire le nombre d'accessoires nécessaires pour réaliser une installation conforme aux règles de sécurité en vigueur.

2. Caractéristiques techniques

Tension et fréquence d'alimentation	230Vac 50Hz / 115Vac 60Hz
Puissance absorbée	3 W
Puissance maxi au démarrage	120 W
Charge maxi accessoires	500 mA
Température de fonctionnement	-20°C — +55°C
Fusibles de protection	4 (dont 3 autorégénérateurs)
Logiques de fonctionnement	Automatique / Automatique « pas à pas » / Semi-automatique / Semi-automatique « pas à pas »
Temps maximum d'ouverture / fermeture	120 secondes
Temps de pause	En autoapprentissage durant la phase de programmation (maximum 4 minutes)
Force du moteur	Réglable par Trimmer
Entrées bornier	Courant électrique / Fin de course en ouverture / Fin de course en fermeture / STOP / Sécurités / OPEN A / OPEN B / Batteries
Connecteur rapide	Chargeur de batteries / Récepteur radio
Sorties bornier	Alimentation moteur / Alimentation accessoires / Lampe clignotante
Dimensions carte	144 x 116 mm

2.1. Fusibles de protection

Sur la centrale se trouvent 4 fusibles protégeant l'alimentation et les différents accessoires connectés à la carte :

Fusible	Protection
F1 = T3.15A 250V 5x20	Courant électrique
RW1 = 700mA Autorégénérateur	Sortie lampe clignotante
RW2 = 700mA Autorégénérateur	Circuit chargeur de batteries
RW3 = 500mA Autorégénérateur	Alimentation des accessoires

À la différence des fusibles remplaçables, en cas de rupture de l'élément, le haut niveau de sécurité des fusibles autorégénérateurs permet, en ouvrant un contact, de protéger la carte contre les éventuelles surcharges ou courts-circuits. L'intervention des fusibles autorégénérateurs n'est visible qu'en cas de dysfonctionnement des accessoires protégés par le fusible. Pour vérifier l'éventuelle intervention du fusible, procéder comme suit :

1. Mettre la carte hors tension.
2. Vérifier le raccordement des accessoires en panne en faisant attention aux éventuels courts-circuits.
3. Contrôler la charge maximum admise en se référant aux instructions.
4. Attendre au moins 5 minutes et remettre sous tension.

3. Dispositions

• Vérifier la présence, en amont de l'installation, d'un interrupteur différentiel adéquat conformément aux normes en vigueur en matière de sécurité.
• Prévoir sur le réseau d'alimentation un magnétothermique à interruption omnipolaire.
• Vérifier la présence d'une installation adéquate de mise à la terre.
• Utiliser des tubes rigides et/ou flexibles pour la pose des câbles.
• Toujours séparer les câbles d'alimentation 230/115Vca des câbles de connexion basse tension, en utilisant des gaines séparées pour éviter tout risque d'interférences.

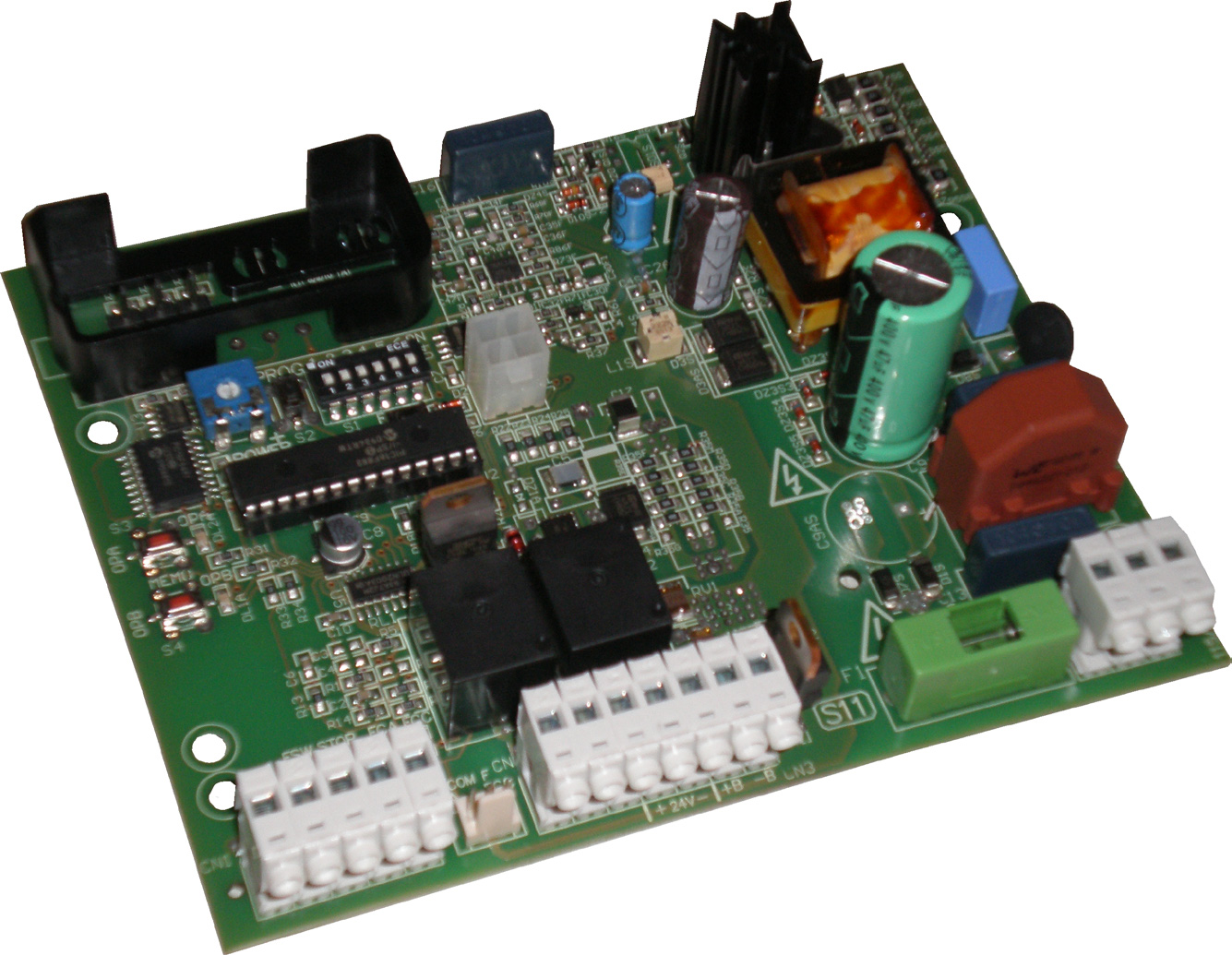

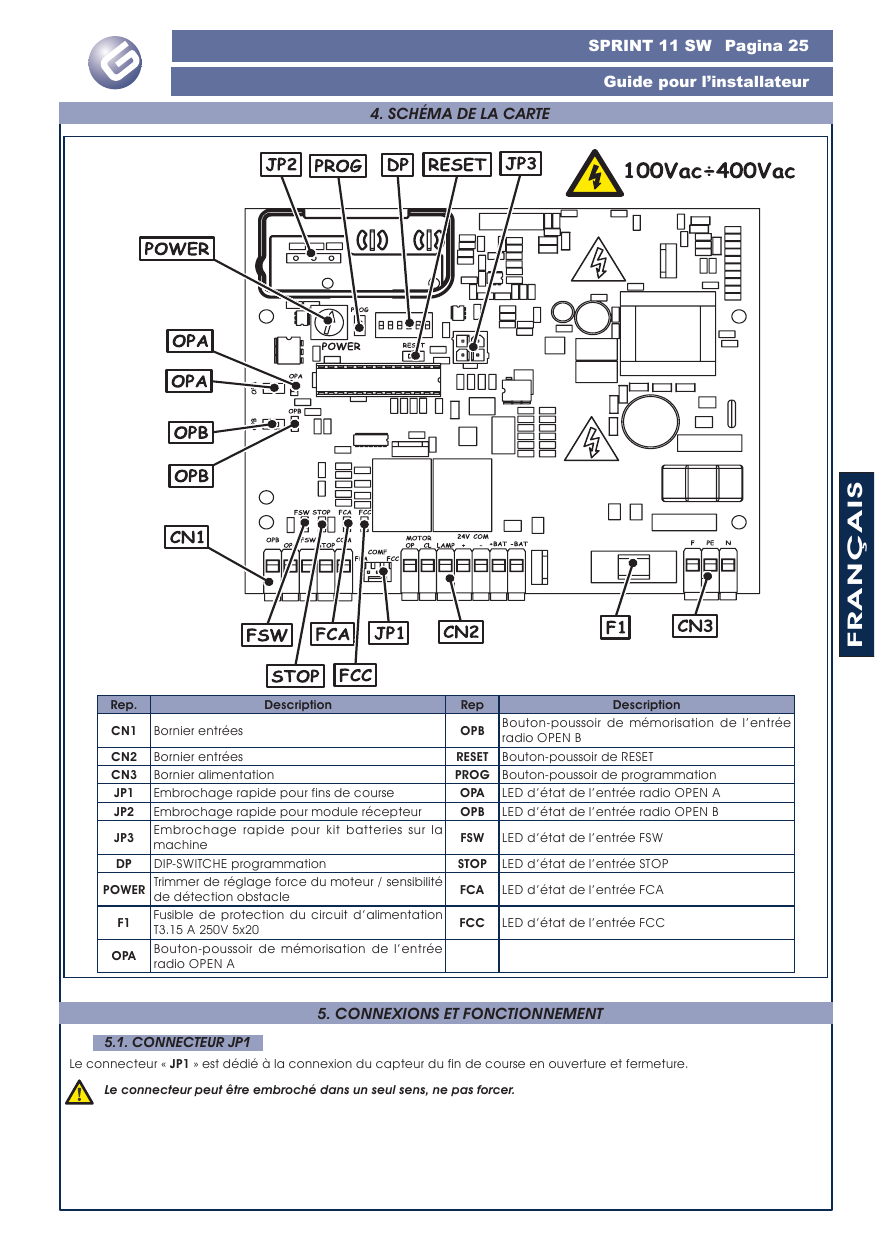

4. Schéma de la carte

Rep.	Description
CN1	Bornier entrées
CN2	Bornier entrées
CN3	Bornier alimentation
JP1	Embrochage rapide pour fins de course
JP2	Embrochage rapide pour module récepteur
JP3	Embrochage rapide pour kit batteries sur la machine
DP	DIP-SWITCHE programmation
POWER	Trimmer de réglage force du moteur / sensibilité de détection obstacle
F1	Fusible de protection du circuit d'alimentation T3.15 A 250V 5x20
OPA	Bouton-poussoir de mémorisation de l'entrée radio OPEN A
OPB	Bouton-poussoir de mémorisation de l'entrée radio OPEN B
RESET	Bouton-poussoir de RESET
PROG	Bouton-poussoir de programmation
OPA (LED)	LED d'état de l'entrée radio OPEN A
OPB (LED)	LED d'état de l'entrée radio OPEN B
FSW	LED d'état de l'entrée FSW
STOP	LED d'état de l'entrée STOP
FCA	LED d'état de l'entrée FCA
FCC	LED d'état de l'entrée FCC

5. Connexions et fonctionnement

5.1. Connecteur JP1

Le connecteur « JP1 » est dédié à la connexion du capteur du fin de course en ouverture et fermeture.

5.2. Bornier CN1

5.2.1. Open B

Bornes « OPB & COM ». Contact normalement ouvert. Connecter à ces bornes un générateur d'impulsions quelconque (ex. bouton-poussoir, sélecteur à clé, etc.) qui, en fermant le contact, doit commander une ouverture partielle du portail.

• L'ouverture totale est toujours prioritaire par rapport à l'ouverture partielle du portail.
• L'ouverture partielle du portail correspond à environ 50% de la course mémorisée en phase de programmation.
• En cas de plusieurs générateurs d'impulsion, les connecter en parallèle.

5.2.2. Open A

Bornes « OPA & COM ». Contact normalement ouvert. Connecter à ces bornes un générateur d'impulsions quelconque (ex. bouton-poussoir, sélecteur à clé, etc.) qui, en fermant le contact, doit commander une ouverture totale du portail. Le fonctionnement de cette entrée est défini par le DIP-SWITCHE 5 (voir paragraphe 7).

• En cas de plusieurs générateurs d'impulsion connectés à cette entrée, les connecter en parallèle.

5.2.3. Photocellules FSW

Bornes « FSW & COM ». Contact normalement fermé. Connecter à ces contacts les éventuels dispositifs de sécurité (ex. photocellules). Ceux-ci peuvent être actifs durant la manœuvre de fermeture du portail ou durant la manœuvre de fermeture et d'ouverture, selon le positionnement du DIP-SWITCHE 4 (voir paragraphe 7). Le fonctionnement des sécurités est décrit dans les tableaux des logiques de fonctionnement au paragraphe 13. L'état de cette entrée est signalé par la LED « FSW ».

• En présence de plusieurs dispositifs de sécurité, les connecter en série.
• En l'absence de dispositifs de sécurité, réaliser une connexion entre les deux bornes (pontet).

5.2.4. Stop

Bornes « STOP & COM ». Contact normalement fermé. Connecter à ces bornes un générateur d'impulsion quelconque (ex. bouton-poussoir, sélecteur à clé, etc.) qui, en ouvrant le contact, doit commander l'arrêt immédiat du portail en désactivant toute fonction automatique, et le portail reprendra le cycle normal programmé, uniquement suite à une impulsion successive d'OPEN. L'état de cette entrée est signalé par la LED « STOP ».

• En cas de plusieurs générateurs d'impulsion, ceux-ci doivent être connectés en série.
• En l'absence de dispositifs de STOP, réaliser une connexion entre ces deux bornes (pontet).

5.3. Bornier CN2

5.3.1. Alimentation moteur

Bornes « OP & CL ». Connecter à ces bornes le câble d'alimentation du moteur.

5.3.2. Lampe clignotante

Bornes « LAMP & COM - ». Connecter à ces bornes la lampe clignotante avec une alimentation 24Vcc. Durant la phase de programmation, la lampe clignotante reste allumée fixe et s'éteint à la fin de la procédure de programmation.

• Utiliser une lampe clignotante à lumière fixe, le clignotement est géré par la centrale.

5.3.3. Alimentation des accessoires 24Vcc

Bornes « 24V+ & COM - ». Utiliser ces bornes pour l'alimentation des accessoires externes.

5.3.4. Alimentation des batteries (non fournies)

Bornes « +BAT & -BAT ». On peut connecter à ces bornes d'éventuelles batteries tampon (en option) de type traditionnel, des batteries au plomb, non supérieures à 4Ah. Pour le fonctionnement du kit batteries et du circuit de recharge, consulter le paragraphe 5.5.

5.4. Bornier CN4

5.4.1. Courant électrique

Bornes « F, PE & N ». Connecter à ces bornes le câble d'alimentation de la ligne de réseau à 115/230Vca. Le câble de mise à la terre doit être connecté à la borne centrale « PE » ; cette connexion est nécessaire pour le fonctionnement correct de la centrale. (230/115 V~ 50/60 Hz)

5.5. Kit batteries

Cette centrale permet de connecter deux types différents de Kit Batteries, le premier sur la machine et le second à distance, tous deux disponibles en option. Le kit des batteries permet de remédier aux éventuelles coupures de courant, en fournissant au portail l'autonomie nécessaire pour effectuer quelques manœuvres.

Kit batteries sur la machine (en option)

Ce kit batteries doit être connecté à la borne « JP3 » ; pour son positionnement sur la machine, se référer aux instructions du motoréducteur. Pour le fonctionnement du kit batteries, consulter le paragraphe suivant.

Kit batteries à distance (non fourni)

Pour obtenir une plus grande autonomie en cas de coupure de courant, on peut connecter un kit batteries à positionner à distance par rapport à la centrale. Les batteries doivent être installées à l'intérieur d'un boîtier non fourni. Connecter le kit batteries à distance aux bornes « +BAT & -BAT » et utiliser exclusivement des batteries au plomb traditionnelles ayant une capacité non supérieure à 4Ah. Le fonctionnement du kit batteries est décrit au paragraphe suivant.

5.5.1. Fonctionnement du Kit batteries

Durant le fonctionnement normal, la centrale maintient les batteries en charge. Celles-ci entrent en fonction en cas de coupure de courant.

• Le nombre de manœuvres exécutables avec le système alimenté par les batteries tampon, est directement influencé par l'état de charge des batteries, par la structure du portail, par le temps qui s'est écoulé depuis la coupure de courant, par les accessoires connectés à la centrale, etc.

6. Embrochage de la carte réceptrice

La centrale est disposée pour le logement d'un module radio récepteur (voir tarif) à installer sur le connecteur spécifique « JP2 ».

7. Paramètres de fonctionnement

Toutes les fonctions programmables de la carte sont définies en agissant sur le DIP-SWITCHE « DP ». Le tableau suivant récapitule les différentes solutions.

DIP-SWITCH	Position	Description
DS1 — Vitesse au ralentissement	ON	Vitesse élevée
	OFF	Vitesse réduite
DS2 — Longueur du parcours ralenti	ON	Le parcours ralenti correspond à 5% de l'ouverture mémorisée, conseillé pour les portails d'une longueur supérieure à 3 mètres.
	OFF	Le parcours ralenti correspond à 15% de l'ouverture mémorisée, conseillé pour les portails d'une longueur inférieure à 3 mètres.
DS3 — Fermeture automatique	ON	Fermeture automatique désactivée
	OFF	Fermeture automatique activée
DS4 — Intervention des sécurités (entrée FSW)	OFF	Sécurités actives uniquement durant la phase de fermeture du portail
	ON	Sécurités actives durant la phase de fermeture et durant la phase d'ouverture
DS5 — Entrée OPEN A	OFF	Chaque impulsion de commande provoque une inversion du mouvement du portail : Ouvre/Ferme/Ouvre/…
	ON	Les inversions du mouvement du portail sont entrecoupées par des commandes de STOP : Ouvre/Stop/Ferme/Stop/Ouvre/…
DS6 — Inversion en fermeture	OFF	Inversion en fermeture désactivée
	ON	Inversion en fermeture activée (à la fin de la phase de fermeture, le portail exécute une courte inversion du mouvement pour décharger le dispositif de déverrouillage)

Fermeture automatique : on peut décider si le portail doit se refermer seul ou attendre une impulsion pour la fermeture. Le temps de pause est défini durant la phase de programmation de la carte.

8. Fonctionnement de l'encodeur virtuel

Grâce au circuit de contrôle continu du moteur (encodeur virtuel), cette centrale permet, si le montage et le réglage sont corrects, de réduire le nombre d'accessoires nécessaires pour réaliser une installation conforme aux règles de sécurité en vigueur.

Le contrôle du moteur est toujours actif durant le mouvement du portail et il intervient comme suit :

Portail en ouverture

Durant la manœuvre d'ouverture du portail, si l'encodeur intervient, on a une brève inversion du mouvement, après quoi la centrale se positionne en STOP en désactivant les éventuelles fonctions automatiques pour permettre le désengagement de l'obstacle. Pour rétablir le cycle normal mémorisé, envoyer une impulsion d'OPEN après avoir éliminé l'obstacle.

Portail en fermeture

Durant la manœuvre de fermeture du portail, si l'encodeur intervient, on a une brève inversion du mouvement, après quoi la centrale se positionne en STOP en désactivant les éventuelles fonctions automatiques pour permettre le désengagement de l'obstacle. Pour rétablir le cycle normal mémorisé, envoyer une impulsion d'OPEN après avoir éliminé l'obstacle.

9. Réglage de la force du moteur

En agissant sur le trimmer « TR1 », on peut régler la force du moteur. Le réglage de la force du moteur influence également la sensibilité de détection de l'obstacle. Plus précisément, en augmentant la force du moteur, on diminue la sensibilité de la détection de l'obstacle et, vice versa, en diminuant la force du moteur, on augmente la sensibilité de détection de l'obstacle.

En tournant le trimmer en sens inverse horaire, on réduit la force du moteur, vice versa, en le tournant en sens horaire, on augmente la force du moteur.

10. Programmation

Après avoir réalisé toutes les connexions nécessaires pour le fonctionnement correct de l'opérateur et saisi les paramètres de fonctionnement souhaités par l'intermédiaire des DIP-SWITCHES, exécuter une procédure de programmation avant de commencer à utiliser l'automatisme, de manière à ce qu'il apprenne le cycle correct de fonctionnement.

Pour exécuter la procédure de programmation, suivre les instructions ci-après :

1. Mettre l'installation hors tension en agissant sur le disjoncteur différentiel en amont de l'installation.
2. Disposer l'opérateur pour le fonctionnement manuel, d'après les instructions de l'opérateur et amener le portail environ à la moitié de l'ouverture totale.
3. Bloquer de nouveau le motoréducteur et s'assurer qu'il ne peut pas être actionné manuellement.
4. Remettre le système sous tension.
5. Appuyer sur la touche PROG, et la maintenir enfoncée pendant environ 1 seconde jusqu'à ce que la lampe clignotante s'allume fixe.
6. Envoyer une impulsion d'ouverture totale en utilisant un générateur d'impulsions quelconque connecté à l'entrée OPEN A.
7. Une fois que le fin de course en fermeture est atteint, le portail commence une manœuvre d'ouverture, jusqu'à ce que le fin de course correspondant soit atteint.
8. Une fois que le fin de course en ouverture est atteint, on peut avoir, en fonction de la logique sélectionnée :
   1. Avec logique Manuelle ou Manuelle pas à pas : la phase de programmation est terminée, envoyer une impulsion d'OPEN A pour achever la phase de programmation et refermer le portail.
   2. Avec logique Automatique ou Automatique pas à pas : la centrale commence le décompte du temps de pause. Lorsque le temps souhaité s'est écoulé, envoyer une commande d'OPEN A, la phase de programmation est terminée et le portail commence à se fermer.

• Durant toute la phase de programmation, le mouvement du portail est exécuté au ralenti.

En cas de coupure de courant et en l'absence de batteries tampon (ou en cas de batteries déchargées), on aura, au retour de l'alimentation électrique, les comportements suivants :

1. Portail fermé : à la première impulsion d'OPEN (OPEN A ou OPEN B), le portail exécute la phase de fermeture au ralenti (cycle de mise à zéro). Une fois que le fin de course d'ouverture est atteint, le cycle est terminé, et, suivant la logique de fonctionnement sélectionnée, soit il referme après le temps de pause, soit il reste en attente d'une impulsion d'OPEN (OPEN A ou OPEN B) pour refermer le portail.
2. Portail ouvert : au retour de l'alimentation électrique, indépendamment de la logique sélectionnée, à la première impulsion (OPEN A ou OPEN B), il exécute le cycle de mise à zéro (ouverture au ralenti), mais, vu qu'il se trouve sur le fin de course, on n'a aucun mouvement et la mise à zéro est terminée. A présent, suivant la logique sélectionnée, il referme après le temps de pause ou bien il faudra envoyer une impulsion (OPEN A ou OPEN B) pour fermer le portail.
3. Portail à l'arrêt dans une position quelconque à l'exception des deux cas ci-dessus : à la première impulsion d'OPEN (OPEN A ou OPEN B), le portail exécute la phase d'ouverture au ralenti. Une fois que le fin de course d'ouverture est atteint, le cycle de mise à zéro est terminé, et, suivant la logique de fonctionnement sélectionnée, soit il referme après le temps de pause, soit il reste en attente d'une impulsion d'OPEN (OPEN A ou OPEN B) pour refermer le portail.

11. Mémorisation du codage de la radio

La centrale de commande est équipée d'un système de décodage bicanal intégré. Ce système permet de mémoriser, par l'intermédiaire du module récepteur, les commandes OPEN A et OPEN B.

Le système de décodage permet de mémoriser les radiocommandes sur une fréquence 868 MHz et les radiocommandes sur une fréquence 433 MHz.

11.1. Mémorisation des radiocommandes 868 MHz

On peut mémoriser jusqu'à un maximum de 250 codes, subdivisés entre les deux canaux, OPEN A et OPEN B.

1. Sur la radiocommande, appuyer, en les maintenant enfoncés, simultanément sur les boutons-poussoirs P1 et P2 (voir instructions radiocommande).
2. Au bout d'une seconde environ, la LED de la radiocommande commence à clignoter.
3. Relâcher les deux boutons-poussoirs.
4. Appuyer sur le bouton-poussoir OPA ou OPB sur la carte et le maintenir enfoncé pour mémoriser le canal d'OPEN A ou OPEN B. La LED correspondante commence à clignoter.
5. Appuyer simultanément sur le bouton-poussoir de la radiocommande auquel on souhaite associer la commande choisie.
6. Vérifier que la LED relative à la commande qu'on est en train de mémoriser (OPA pour le canal d'OPEN A ou OPB pour le canal d'OPEN B) s'allume fixe pendant deux secondes pour confirmer que la mémorisation a été correctement effectuée.
7. Pour terminer la programmation, appuyer rapidement deux fois sur le bouton-poussoir de la radiocommande mémorisée.
8. Pour mémoriser l'autre canal, répéter toute la procédure à partir du point 1.

Pour ajouter d'autres radiocommandes, transférer le code du bouton-poussoir de la radiocommande mémorisée vers le bouton-poussoir correspondant des radiocommandes à ajouter, en procédant comme suit :

• Sur la radiocommande, appuyer simultanément sur les boutons-poussoirs P1 et P2 (voir instructions radiocommande) et les maintenir enfoncés.
• La LED de la radiocommande commence à clignoter.
• Relâcher les deux boutons-poussoirs.
• Placer les deux radiocommandes en contact face à face.
• Sur la radiocommande mémorisée, appuyer en le maintenant enfoncé sur le bouton-poussoir relatif au canal qu'on souhaite transférer, la LED de la radiocommande s'allume fixe.
• Sur la radiocommande à mémoriser, appuyer sur le bouton-poussoir souhaité et le relâcher après que la radiocommande a effectué un double clignotement.
• Pour terminer la programmation, appuyer rapidement deux fois sur le bouton-poussoir de la radiocommande mémorisée.

11.2. Mémorisation des radiocommandes 433 MHz

On peut mémoriser jusqu'à un maximum de 250 codes, subdivisés entre les deux canaux, OPEN A et OPEN B.

1. Appuyer sur le bouton-poussoir de la centrale relatif au canal qu'on souhaite mémoriser, OPA pour le canal OPEN A ou OPB pour le canal OPEN B.
2. La LED correspondante sur la centrale commence à clignoter, relâcher le bouton-poussoir.
3. Appuyer sur le bouton-poussoir de la radiocommande, qu'on souhaite associer au canal choisi.
4. La LED sur la centrale s'allume fixe pendant environ une seconde, pour signaler que la mémorisation de la radiocommande a bien eu lieu, puis elle recommence à clignoter.
5. Durant cette phase, on peut mémoriser d'autres radiocommandes.
6. Au bout d'environ 10 secondes, la centrale sort automatiquement de la phase d'apprentissage.
7. Pour ajouter d'autres radiocommandes ou mémoriser le deuxième canal, répéter les opérations à partir du point 1.

11.2.1. Mémorisation à distance des radiocommandes 433 MHz

Uniquement avec les radiocommandes 433, on peut mémoriser d'autres radiocommandes, à distance, c'est-à-dire sans intervenir sur les boutons-poussoirs de la centrale, mais en utilisant une radiocommande mémorisée précédemment.

1. Se procurer une radiocommande déjà mémorisée sur l'un des 2 canaux.
2. Se placer à proximité de l'automatisme.
3. Appuyer en les maintenant enfoncés simultanément sur les boutons-poussoirs P1 et P2 (voir instructions de la radiocommande) pendant environ 5 secondes.
4. Dans un délai de 5 secondes, appuyer sur le bouton-poussoir de la radiocommande mémorisée, qu'on souhaite transférer vers la nouvelle radiocommande. De cette manière, sur la centrale s'active la phase d'apprentissage sur le canal sélectionné.
5. Dans un délai de 5 secondes, appuyer sur le bouton-poussoir de la nouvelle radiocommande qu'on souhaite associer au canal choisi.
6. Après la mémorisation de la nouvelle radiocommande, la centrale maintient la modalité d'apprentissage active sur le canal choisi pendant environ 5 secondes.
7. Durant ces 5 secondes, on peut mémoriser sur la centrale d'autres radiocommandes, toujours associées au canal activé.
8. 5 secondes après la mémorisation de la dernière radiocommande, la centrale sort automatiquement de la phase d'apprentissage.
9. Pour vérifier si la radiocommande a été correctement mémorisée, attendre 5 secondes après l'envoi du code.

11.3. Effacement des codes radio

Pour effacer tous les codes des radiocommandes mémorisées, exécuter la procédure suivante :

1. Appuyer en le maintenant enfoncé sur l'un des deux boutons-poussoirs OPA ou OPB.
2. La LED correspondante commence à clignoter.
3. Au bout de cinq secondes, la LED commence à clignoter rapidement.
4. Au bout de cinq secondes, les deux LEDs OPA et OPB s'allument fixes.
5. Relâcher le bouton-poussoir.

12. LEDs de contrôle

Sur la centrale se trouvent 6 LEDs de contrôle qui fournissent à tout instant des informations sur l'état des sécurités, des fins de course et des commandes radio. Le tableau ci-après récapitule la signification des différentes LEDs.

LED	Allumée	Éteinte
OPA	Commande radio OPEN A active	Commande radio OPEN A non active
OPB	Commande radio OPEN B active	Commande radio OPEN B non active
FSW	Sécurités libres	Sécurités engagées
STOP	Commande de STOP non active	Commande de STOP active
FCC	Fin de course en fermeture engagé	Fin de course de fermeture libre
FCA	Fin de course en ouverture engagé	Fin de course en ouverture libre

On indique en caractères gras l'état des LEDs quand le portail est fermé au repos : OPA et OPB non actives, FSW sécurités libres, STOP non active, FCC engagé, FCA libre.

13. Positionnement des aimants de fin de course

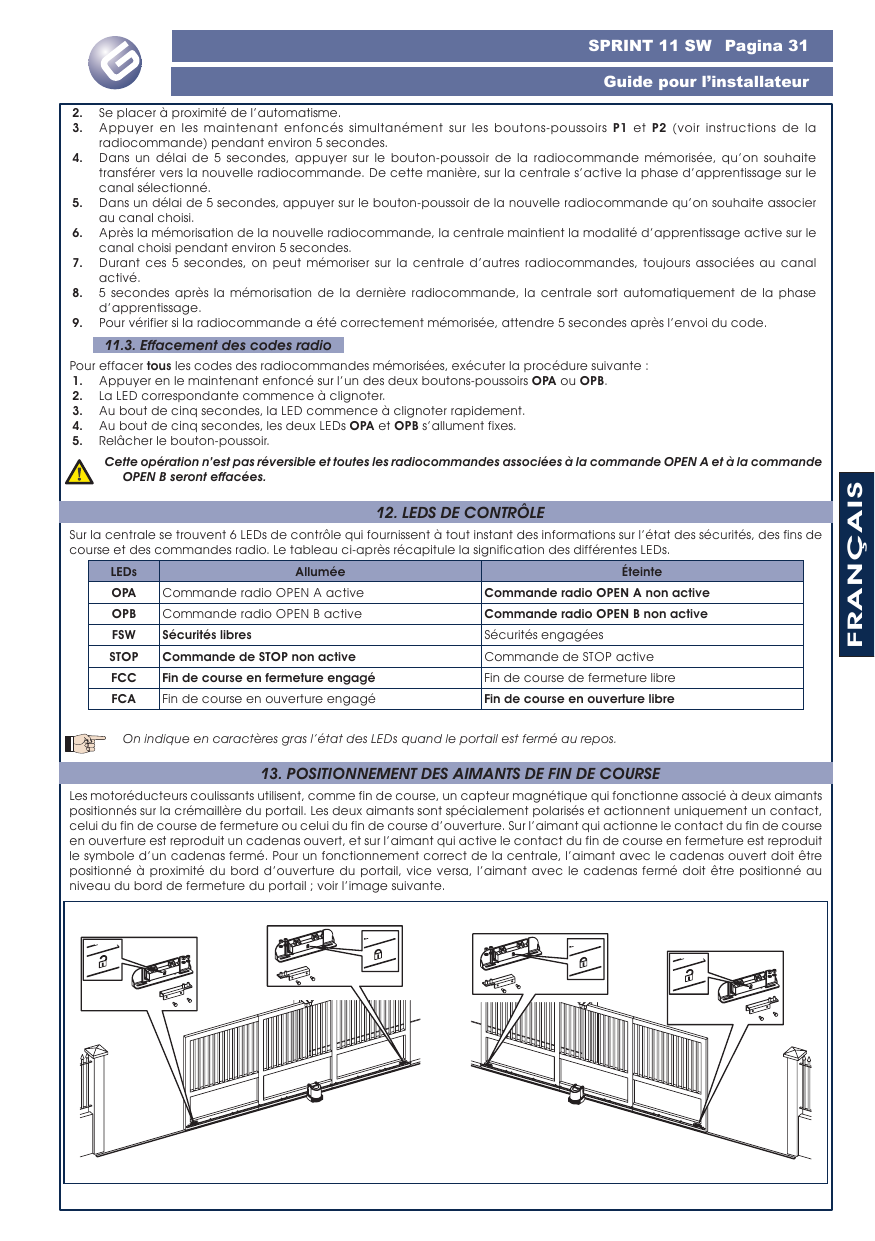

Les motoréducteurs coulissants utilisent, comme fin de course, un capteur magnétique qui fonctionne associé à deux aimants positionnés sur la crémaillère du portail. Les deux aimants sont spécialement polarisés et actionnent uniquement un contact, celui du fin de course de fermeture ou celui du fin de course d'ouverture. Sur l'aimant qui actionne le contact du fin de course en ouverture est reproduit un cadenas ouvert, et sur l'aimant qui active le contact du fin de course en fermeture est reproduit le symbole d'un cadenas fermé. Pour un fonctionnement correct de la centrale, l'aimant avec le cadenas ouvert doit être positionné à proximité du bord d'ouverture du portail, vice versa, l'aimant avec le cadenas fermé doit être positionné au niveau du bord de fermeture du portail ; voir l'image suivante.

14. Logiques de fonctionnement

Logique Automatique — DIP-SWITCHE 3=ON / DIP-SWITCHE 5=OFF

État portail	OPEN A	OPEN B	STOP	Photocellules (DS4=OFF)	Photocellules (DS4=ON)
FERMÉ	Ouvre le portail et referme après le temps de pause	Ouverture partielle du portail et referme après le temps de pause	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN
OUVERT EN PAUSE	Aucun effet, referme après le temps de pause	Referme immédiatement	Bloque le fonctionnement	Bloque le fonctionnement et au désengagement, si le temps de pause est terminé, referme au bout de 3 secondes	Bloque le fonctionnement et au désengagement, si le temps de pause est terminé, referme au bout de 3 secondes
EN FERMETURE	Inverse le mouvement du portail	Aucun effet	Bloque le fonctionnement	Inverse le mouvement du portail	Bloque le fonctionnement et inverse au désengagement
EN OUVERTURE	Aucun effet	Aucun effet	Bloque le fonctionnement	Aucun effet	Bloque le fonctionnement et reprend au désengagement

Logique Automatique pas à pas — DIP-SWITCHE 3=ON / DIP-SWITCHE 5=ON

État portail	OPEN A	OPEN B	STOP	Photocellules (DS4=OFF)	Photocellules (DS4=ON)
FERMÉ	Ouvre le portail et referme après le temps de pause	Ouverture partielle du portail et referme après le temps de pause	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN
OUVERT EN PAUSE	Referme immédiatement	Referme immédiatement	Bloque le fonctionnement	Bloque le fonctionnement et au désengagement, si le temps de pause est terminé, referme au bout de 3 secondes	Bloque le fonctionnement et au désengagement, si le temps de pause est terminé, referme au bout de 3 secondes
EN FERMETURE	Arrête le mouvement du portail, ouvre à l'impulsion suivante	Arrête le mouvement du portail, ouvre à l'impulsion suivante	Bloque le fonctionnement	Inverse le mouvement du portail	Bloque le fonctionnement et inverse au désengagement
EN OUVERTURE	Arrête le mouvement du portail, ferme à l'impulsion suivante	Arrête le mouvement du portail, ferme à l'impulsion suivante	Bloque le fonctionnement	Aucun effet	Bloque le fonctionnement et reprend au désengagement

Logique Manuelle — DIP-SWITCHE 3=OFF / DIP-SWITCHE 5=OFF

État portail	OPEN A	OPEN B	STOP	Photocellules (DS4=OFF)	Photocellules (DS4=ON)
FERMÉ	Ouvre le portail	Ouverture partielle du portail	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN
OUVERT	Ferme le portail	Ferme le portail	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN
EN FERMETURE	Inverse le mouvement du portail	Aucun effet	Bloque le fonctionnement	Inverse le mouvement du portail	Bloque le fonctionnement et inverse au désengagement
EN OUVERTURE	Inverse le mouvement du portail	Aucun effet	Bloque le fonctionnement	Aucun effet	Bloque le fonctionnement et reprend au désengagement

Logique Manuelle pas à pas — DIP-SWITCHE 3=OFF / DIP-SWITCHE 5=ON

État portail	OPEN A	OPEN B	STOP	Photocellules (DS4=OFF)	Photocellules (DS4=ON)
FERMÉ	Ouvre le portail	Ouverture partielle du portail	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN
OUVERT	Ferme le portail	Ferme le portail	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN	Inhibe les commandes d'OPEN
EN FERMETURE	Arrête le mouvement du portail, ouvre à l'impulsion suivante	Arrête le mouvement du portail, ouvre à l'impulsion suivante	Bloque le fonctionnement	Inverse le mouvement du portail	Bloque le fonctionnement et inverse au désengagement
EN OUVERTURE	Arrête le mouvement du portail, ferme à l'impulsion suivante	Arrête le mouvement du portail, ferme à l'impulsion suivante	Bloque le fonctionnement	Aucun effet	Bloque le fonctionnement et reprend au désengagement

Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. GENIUS se réserve le droit d'apporter à tout moment les modifications qu'elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à jour cette publication.

GENIUS — Via Padre Elzi, 32 - 24050 - Grassobbio - BERGAMO - ITALY — tel. 0039.035.4242511 - fax. 0039.035.4242600 — info@geniusg.com - www.geniusg.com
