Notice ferme porte MAB

Produits concernés

DC620G – DC650G – DC680G

Installation Instructions — Réf. 6210206.revA

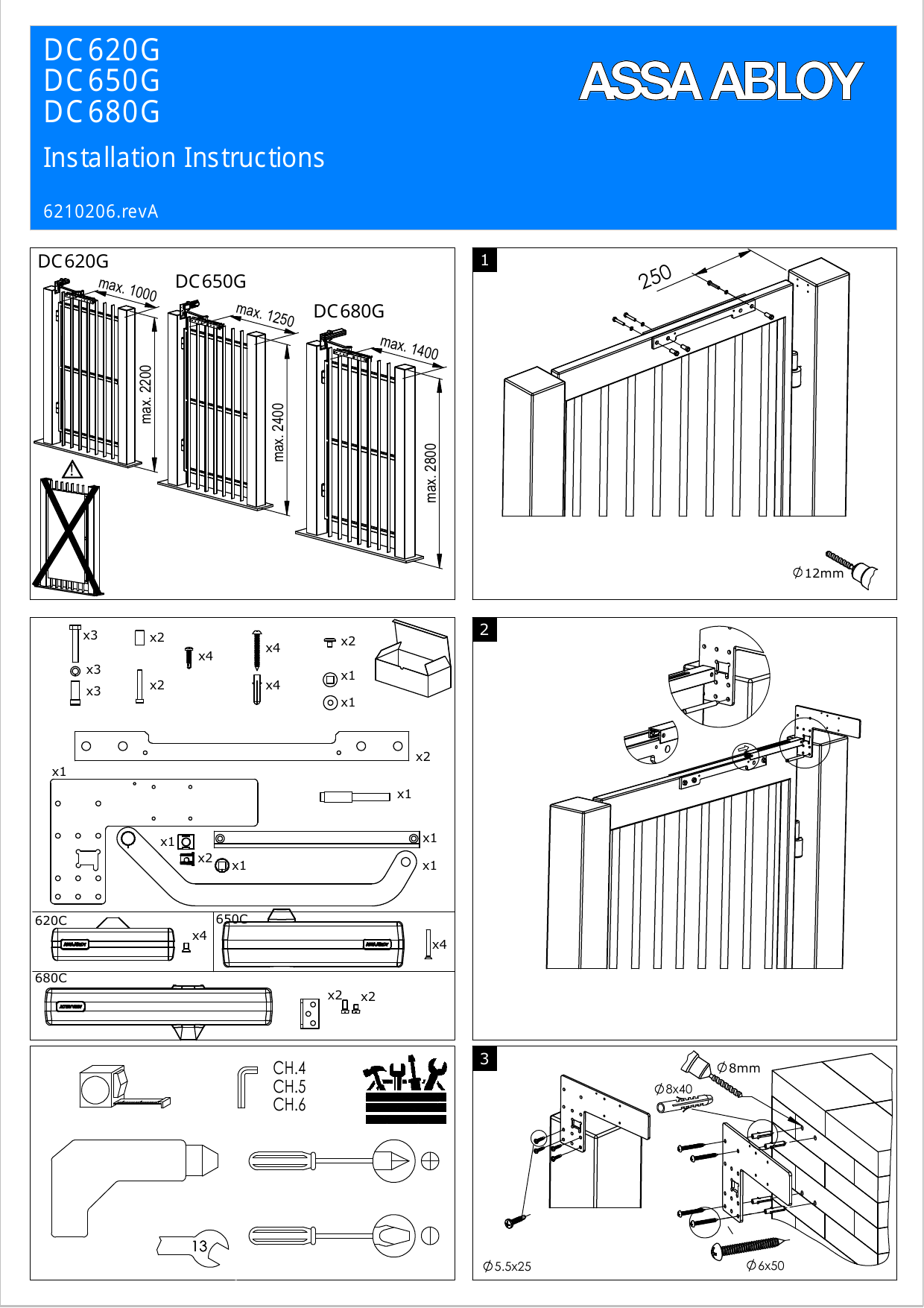

Modèles et dimensions maximales

Limites d'application selon le modèle de ferme-porte
ModèleLargeur max. de porteHauteur max. de porte
DC620Gmax. 1000 mmmax. 2200 mm
DC650Gmax. 1250 mmmax. 2400 mm
DC680Gmax. 1400 mmmax. 2800 mm
Vues d'ensemble des portes équipées des modèles DC620G, DC650G et DC680G avec leurs dimensions maximales
Vues d'ensemble des portes équipées des modèles DC620G, DC650G et DC680G avec leurs dimensions maximales

Contenu et matériel de fixation

Visserie et accessoires fournis (quantités indiquées sur le schéma) :

  • Bras et platines de montage
  • Vis et chevilles : Ø8 / 8x40, 6x50, 5.5x25
  • Boîtiers selon modèle : 620C, 650C, 680C
Liste illustrée des composants et de la visserie fournis selon les modèles 620C / 650C / 680C
Liste illustrée des composants et de la visserie fournis selon les modèles 620C / 650C / 680C

Outillage nécessaire

  • Clés Allen CH.4, CH.5, CH.6
  • Perceuse / visseuse
  • Tournevis cruciforme et plat
  • Clé de 13
  • Mètre ruban
Pictogramme de caisse à outils
Outillage requis pour l'installation

Étape 1 — Repérage et perçage

Respecter la cote de positionnement de 250 mm. Percer avec un foret Ø12 mm.

Implantation et perçage de la platine sur le dormant (cote 250 mm, Ø12 mm)
Implantation et perçage de la platine sur le dormant (cote 250 mm, Ø12 mm)

Étape 2 — Présentation du mécanisme

Mise en place du ferme-porte et de la glissière sur la porte
Mise en place du ferme-porte et de la glissière sur la porte

Étape 3 — Fixation des platines

Fixer les platines à l'aide des chevilles et vis adaptées au support : Ø8 mm / 8x40, 6x50 et 5.5x25.

Fixation des platines sur le mur (chevilles Ø8, vis 8x40, 6x50 et 5.5x25)
Fixation des platines sur le mur (chevilles Ø8, vis 8x40, 6x50 et 5.5x25)

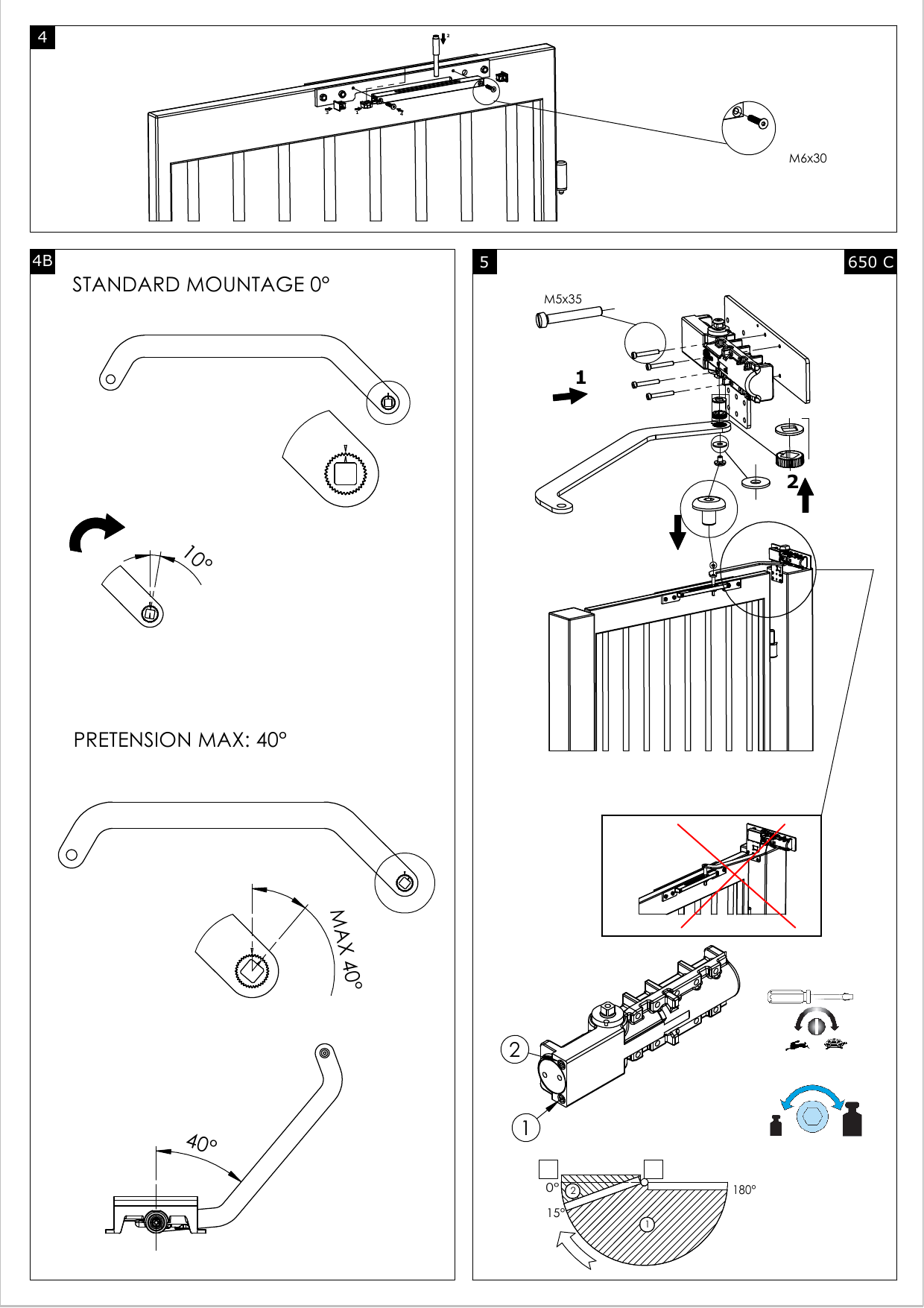

Étape 4 — Montage du bras et de la glissière

Assembler à l'aide des vis M6x30.

Fixation du bras et de la glissière sur la porte (vis M6x30)
Fixation du bras et de la glissière sur la porte (vis M6x30)

Étape 4B — Réglage de la précontrainte du bras

Montage standard 0° : repère à 10°.

Précontrainte maximale : 40°.

Réglage de la précontrainte du bras : montage standard 0° (10°) et précontrainte maximale 40°
Réglage de la précontrainte du bras : montage standard 0° (10°) et précontrainte maximale 40°

Précontrainte maximale à ne pas dépasser : 40°.

Étape 5 — Assemblage du bras selon le modèle

650 C

Visserie : M5x35. Suivre l'ordre des opérations 1 → 2. Plage de réglage angulaire : 0° / 15° / 180°. Le montage incorrect (croisé) est interdit.

Assemblage du bras sur le modèle 650C (vis M5x35) et réglage angulaire
Assemblage du bras sur le modèle 650C (vis M5x35) et réglage angulaire

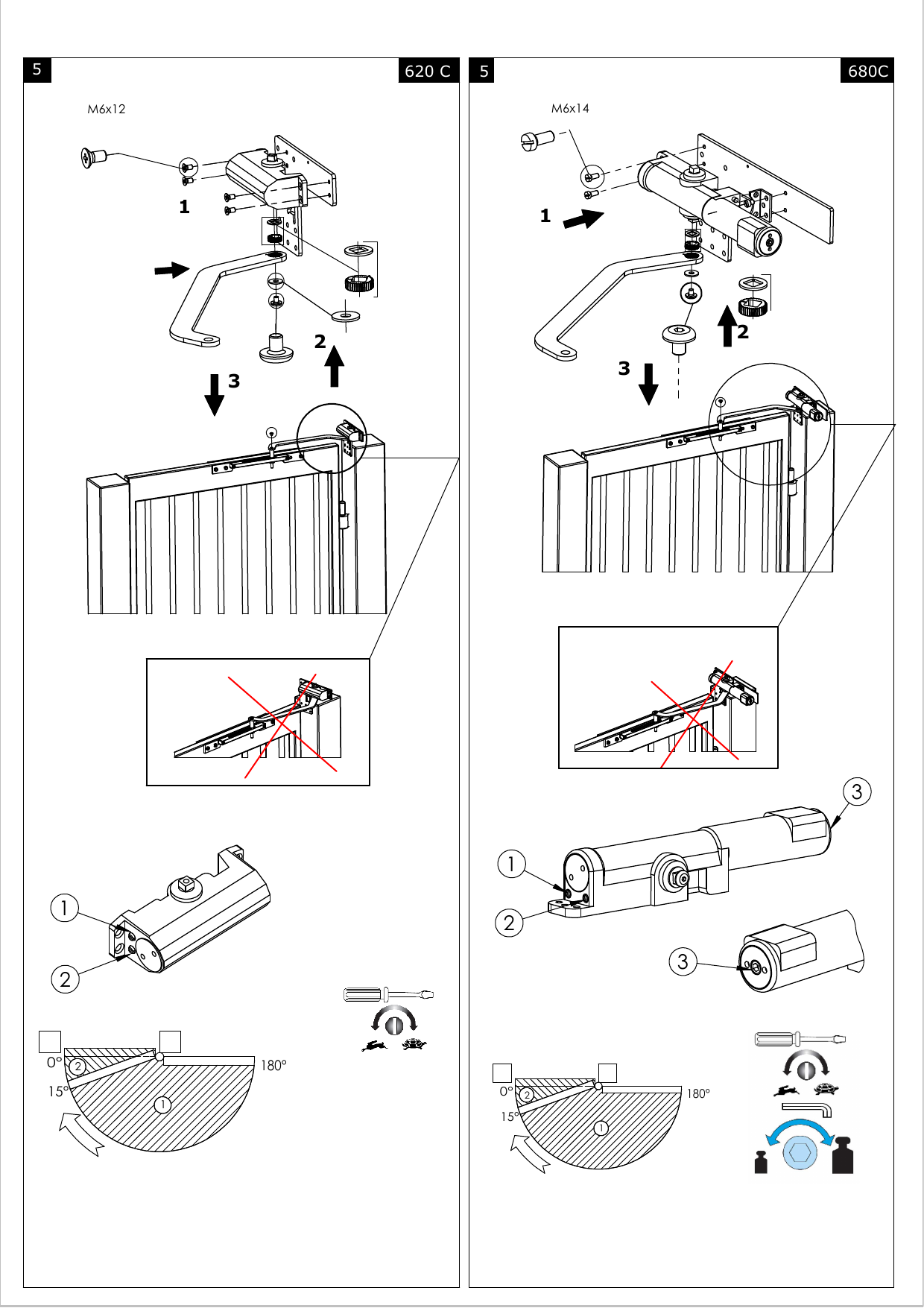

620 C

Visserie : M6x12. Suivre l'ordre des opérations 1 → 2 → 3. Plage de réglage : 0° / 15° / 180°.

Assemblage du bras sur le modèle 620C (vis M6x12) et réglage angulaire
Assemblage du bras sur le modèle 620C (vis M6x12) et réglage angulaire

680 C

Visserie : M6x14. Suivre l'ordre des opérations 1 → 2 → 3. Plage de réglage : 0° / 15° / 180°.

Assemblage du bras sur le modèle 680C (vis M6x14) et réglage angulaire
Assemblage du bras sur le modèle 680C (vis M6x14) et réglage angulaire

Ne pas monter le bras en position croisée (configuration barrée d'une croix sur les schémas).

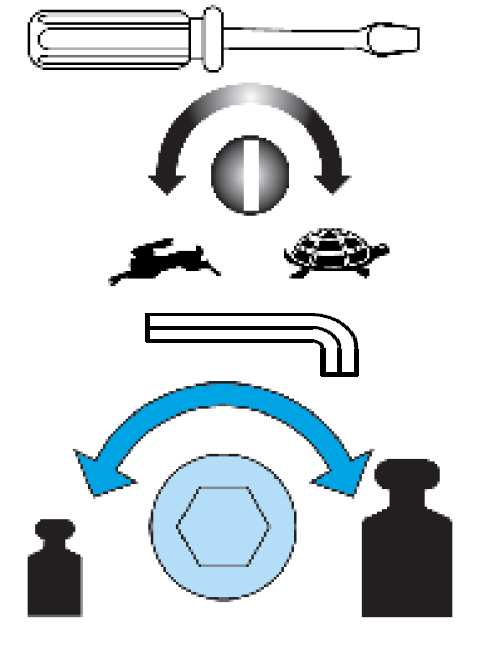

Réglages de la vitesse et de la force

À l'aide d'un tournevis, ajuster la vitesse de fermeture (symboles lièvre = rapide / tortue = lent). La clé Allen permet de régler la force de fermeture (du plus faible au plus fort).

Pictogrammes de réglage : tournevis avec symboles lièvre/tortue pour la vitesse et clé Allen avec poids pour la force de fermeture
Réglage de la vitesse (lièvre / tortue) et de la force de fermeture

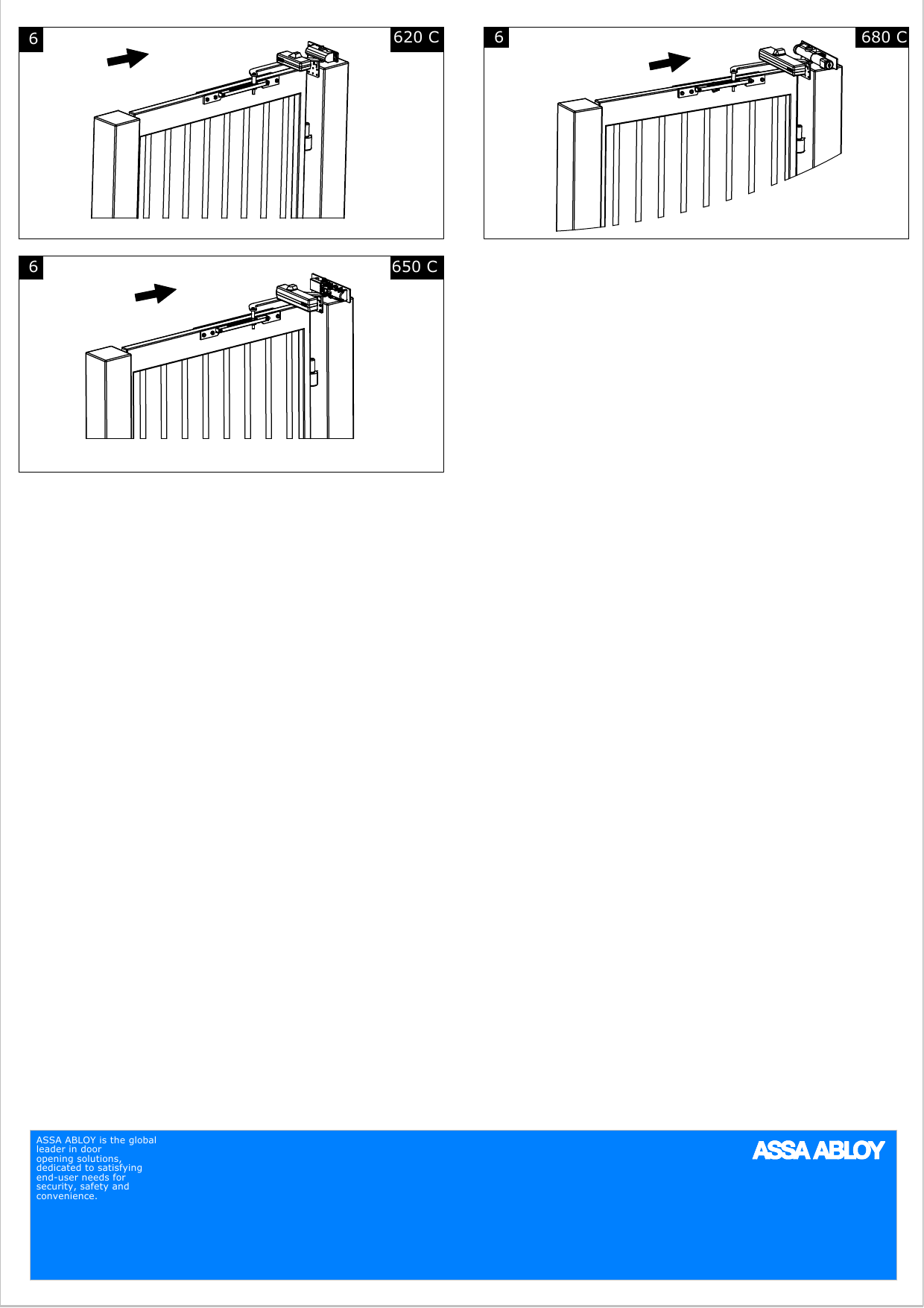

Étape 6 — Vérification du fonctionnement

Contrôler la bonne fermeture de la porte pour chaque modèle (620C, 650C, 680C).

Contrôle du sens et du bon fonctionnement de la fermeture pour les modèles 620C, 650C et 680C
Contrôle du sens et du bon fonctionnement de la fermeture pour les modèles 620C, 650C et 680C

ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience.
