Notice FADINI HINDI880

Produits concernés

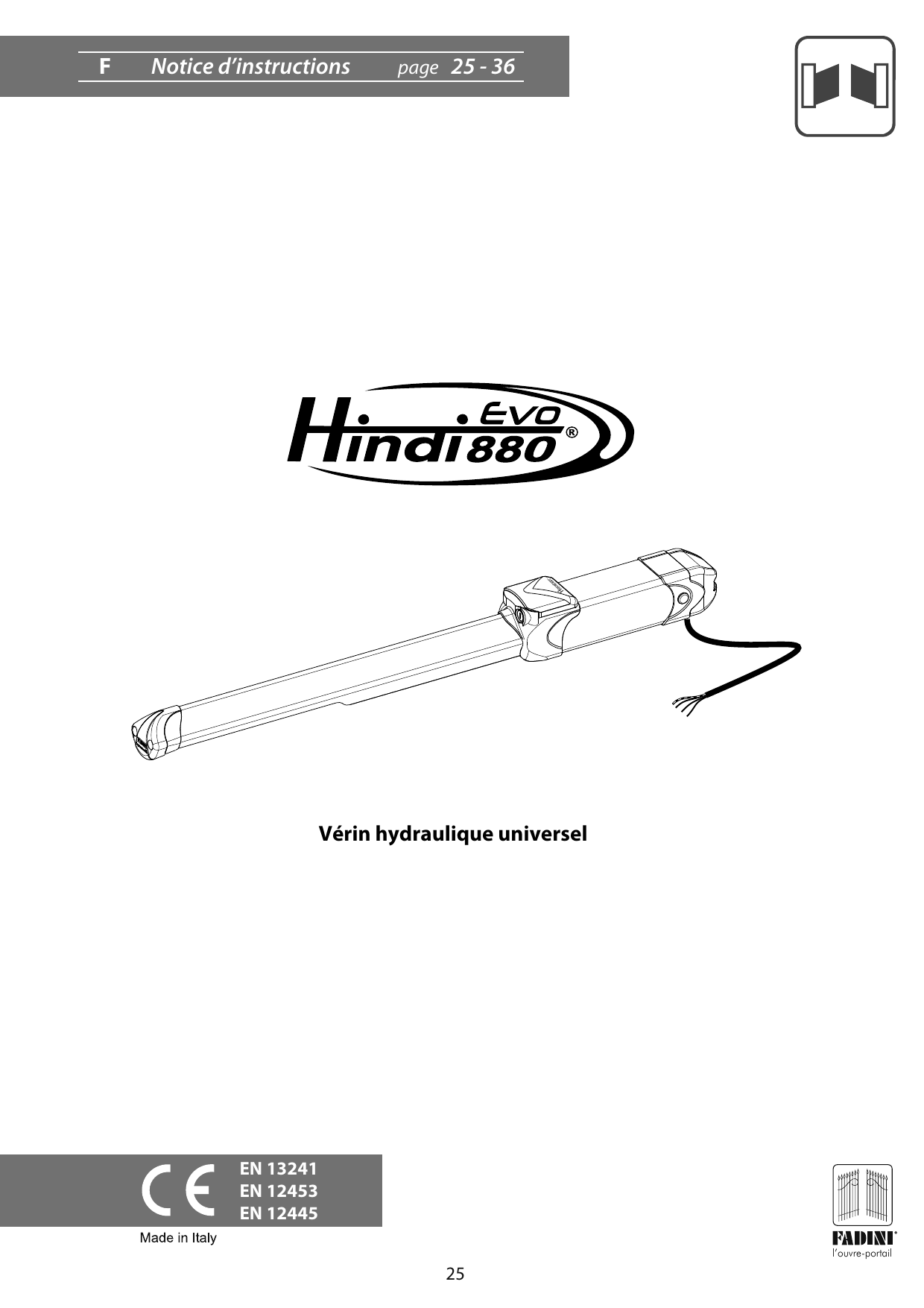

Vérin hydraulique universel HINDI 880-evo FADINI
Vérin hydraulique universel HINDI 880-evo FADINI

Vérin hydraulique universel

Normes : EN 13241 - EN 12453 - EN 12445 — Made in Italy

Avertissements de sécurité aux usagers

Introduction

Cet automatisme a été conçu pour une utilisation qui respecte ce qu'il y a indiqué dans ce livret, avec les accessoires de sécurité et de signalisation minimaux demandés et avec les dispositifs FADINI.

Toute autre application pas expressément indiquée dans ce livret pourrait provoquer des dysfonctionnements ou des dommages à choses et personnes. Meccanica Fadini n'est pas responsable d'éventuels dommages provoqués par une utilisation impropre et non spécifiquement indiquée dans ce livret. En outre, elle n'est pas responsable des dysfonctionnements causés de l'usage de matériels ou accessoires non recommandés par le fabricant. L'entreprise de construction se réserve le droit d'apporter des modifications aux propres produits sans préavis. Tout ce qui n'est pas prévue dans cette notice d'installation n'est pas permis.

Instructions à suivre avant l'installation

  • Contrôler avant toute intervention que l'entrée soit adapté à l'automatisation, ainsi que ces conditions et structure.
  • Assurez-vous qu'y ne soit pas des risques d'impact, écrasement, cisaillement, convoyage, entraînement et enlèvement, tells qu'on pourrait affecter la sécurité des personnes.
  • Installer l'automatisme loin de tout sources de chaleur et éviter le contact avec substances inflammables.
  • Garder tout dispositifs de contrôle automatisme (émetteurs, lecteurs de proximité, sélecteurs etc) hors de la portée des enfants.
  • Transiter à travers la zone du mouvement du portail seulement lorsque l'automatisme est fermé.
  • Afin de garantir un niveau de sécurité adéquat de l'installation il est nécessaire d'utiliser photocellules, listeaux sensibles, spires magnétiques, détecteurs de masse métalliques, en assurant la sécurité de tout l'aire de mouvement du portail.
  • Identifier les points dangereux de l'installation en l'en indiquant avec bandes jaune-noir ou autres signaux appropriés.
  • Couper l'alimentation avant toute intervention d'entretien ou nettoyage de l'installation.
  • Dans le cas on doit enlever l'opérateur du portail, ne pas couper les fils électrique; mais les débrancher en desserrant les vis du bornier.

L'installation

  • Toute l'installation doit être accomplie par personnel technique qualifié et autorisé, conformément à la directive Machines 2006/42/CE et, notamment, aux normes EN 12445 et EN 12453.
  • Vérifier la présence en amont de l'installation d'un interrupteur différentiel magnétothermique de 0,03 A de courant 230 V - 50 Hz.
  • Utiliser des objets approprié pour effectuer les tests de fonctionnement des photocellules, détecteurs des masses métalliques, listeaux sensibles, etc.
  • Effectuer une analyse des risques, en utilisant instruments de détection de l'impact et écrasement du bord principale d'ouverture et fermeture, conformément aux normes EN 12445.
  • Définir les solutions appropriées pour éliminer ou réduire tels risques.
  • Dans le cas où le portail à automatiser aurait doué d'une entrée piétonne, il serait bon d'accomplir l'installation de façon que le moteur ne fonctionne pas lorsque l'entrée piéton est utilisé.
  • Fournir des indications concernant la position de l'installation en appliquant sur le portail des plaquettes de signalisation marquée CE.
  • L'installateur doit informer l'utilisateur sur le fonctionnement correct du système, en lui remettant le dossier technique signé, incluant : le schéma et les éléments composants l'installation, l'analyse des risques, la vérification des accessoires de sécurité, la vérification de la force d'impact et la déclaration des risques résiduels.

Indications pour l'utilisateur final

L'utilisateur doit consulter et recevoir information relative au fonctionnement de l'installation et il devient lui-même responsable du bon usage du système. Il faut qu'il conclue un contrat d'entretien ordinaire et extraordinaire (sur appel) avec l'installateur/réparateur. Toute l'intervention d'entretien doivent être accompli par des techniciens qualifiés. Conserver toujours la notice d'installation.

Avertissements pour le fonctionnement correct de l'installation

Pour que l'installation fonctionne correctement de façon durable et conformément aux normes de sécurité en vigueur, vous devez faire effectuer un entretien correct et le monitorage de toute l'installation au niveau de l'automation, des appareils électroniques installés et des câblages qui y sont branchés. Toute l'installation doit être effectuée par un technicien qualifié, qui doit remplir le Manuel d'Entretien indiqué dans le Livret des Normes (à demander ou télécharger sur le site www.fadini.net/supporto/downloads).

L'automation : contrôle d'entretien tous les 6 mois au moins, tandis que le contrôle d'entretien des appareils électroniques et systèmes de sécurité doit être accompli une fois par mois au moins. Meccanica Fadini snc n'est pas responsable de l'éventuel non-respect des règles de bonne technique d'installation et/ou de l'entretien incorrect du système.

Ramassage des matériaux

Les éléments d'emballage, tels que le carton, nylon, polystyrène, etc. peuvent être recyclés avec le collecte séparé (en vérifiant la réglementation en vigueur en la matière dans le pays où le dispositif est monté). Les composants électriques et électroniques, les batteries peuvent contenir des substances polluantes : enlever et confier tels composants aux sociétés chargées du traitement et de l'élimination des déchets, dans le respect de la directive 2012/19/UE. Ne pas jeter déchets nuisibles à l'environnement.

Déclaration de conformité CE

Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) déclare sous sa propre responsabilité que Hindi 880-evo est conforme à la directive machines 2006/42/CE, en outre : est commercialisée pour être installée comme « installation automatisée », avec les accessoires et les composants originaux indiqués par l'entreprise de construction. Aux termes de la loi, l'automatisation est une « machine » et l'installateur doit donc appliquer toutes les normes de sécurité. L'installateur doit délivrer sa déclaration de conformité. L'entreprise de construction décline toute responsabilité sur l'utilisation impropre du produit. Le produit est conforme aux normes spécifiques suivantes : analyse des risques et intervention suivante pour les éliminer EN 12445 et EN 12453 ; Directive basse tension 2014/35/UE ; Directive compatibilité électromagnétique 2014/30/UE. Afin de certifier le produit le producteur déclare sous sa propre responsabilité la conformité à la NORME PRODUIT EN 13241-1.

Testé et certifié : marquage CE avec essais de type ITT PDC N. 2392-2008.

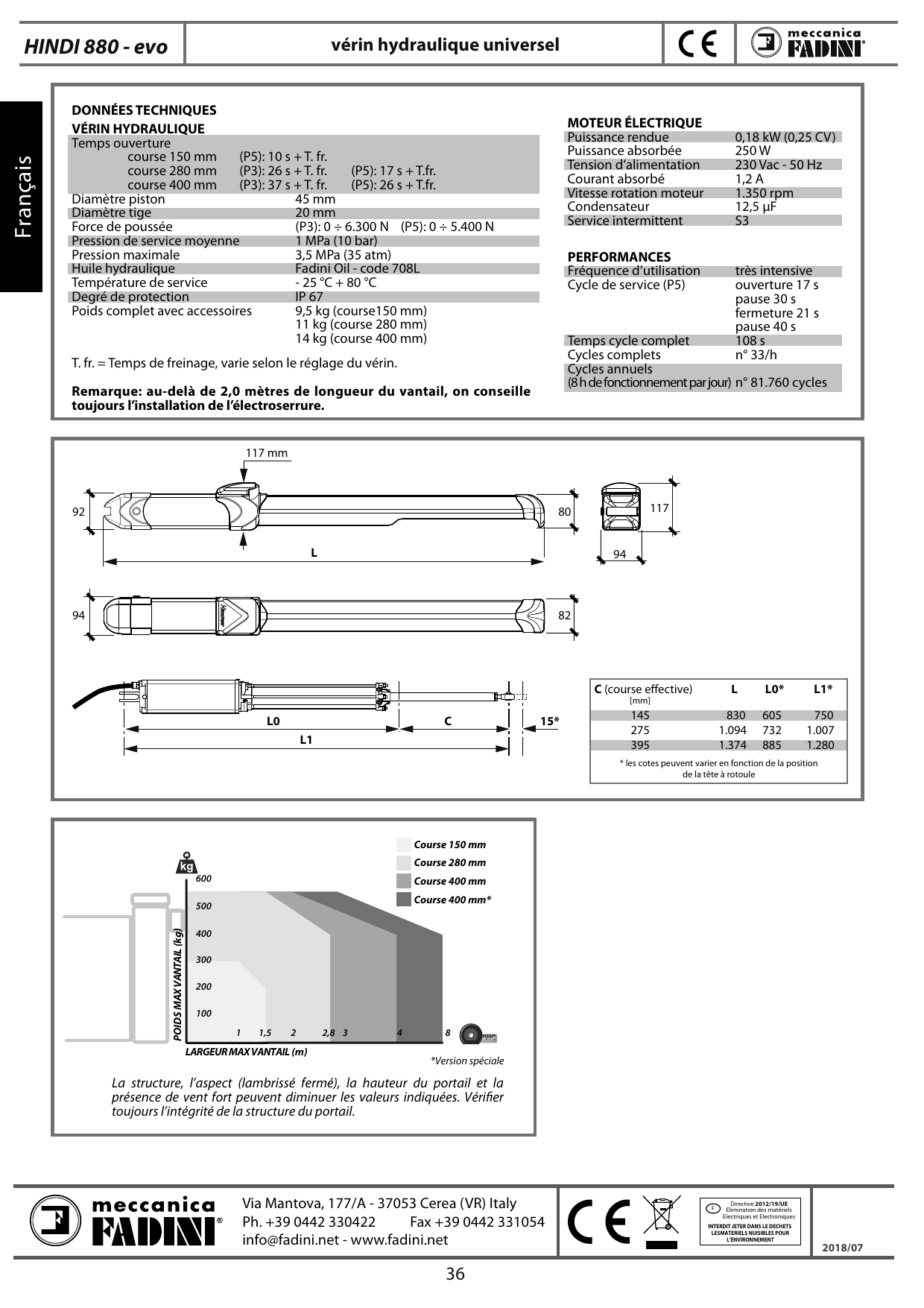

Caractéristiques

HINDI 880-evo est un automatisme hydraulique pour usage externe, étudié pour l'ouverture et la fermeture de tous les types de portails à battant. Il est un produit hydraulique, donc il a tous les advantages de la fiabilité hydraulique en garantissant des mouvements linéaires avec forces de poussés réglables avec vannes de pression max. et min. pour s'adapter à toutes les typologies de portails à battant.

La caractéristique principale du HINDI 880-evo c'est qu'il y a une seule version permettant d'obtenir le blocage hydraulique bidirectionnel ou unidirectionnel, réversibilité du mouvement manuel sans blocage dans un sans ou dans les deux sens de mouvement (ouverture toujours libre), réglage du freinage en ouverture et fermeture ou sans frein hydraulique.

Pour son fonctionnement, il faut utiliser un programmateur électronique de commande, qui sera installé à l'extérieur dans un lieu abrité. Il contrôle toutes les possibles fonctions de mouvement en automatique ou en semiautomatique, en fonction des exigences d'utilisation du client. L'ouvre portail prévoit une série d'accessoires qui garantissent la securité et la manoevrabilité nécessaire pour rendre cet automatisme adapte à une installation dans n'importe quel lieu publique ou privé.

Composants et accessoires fournis

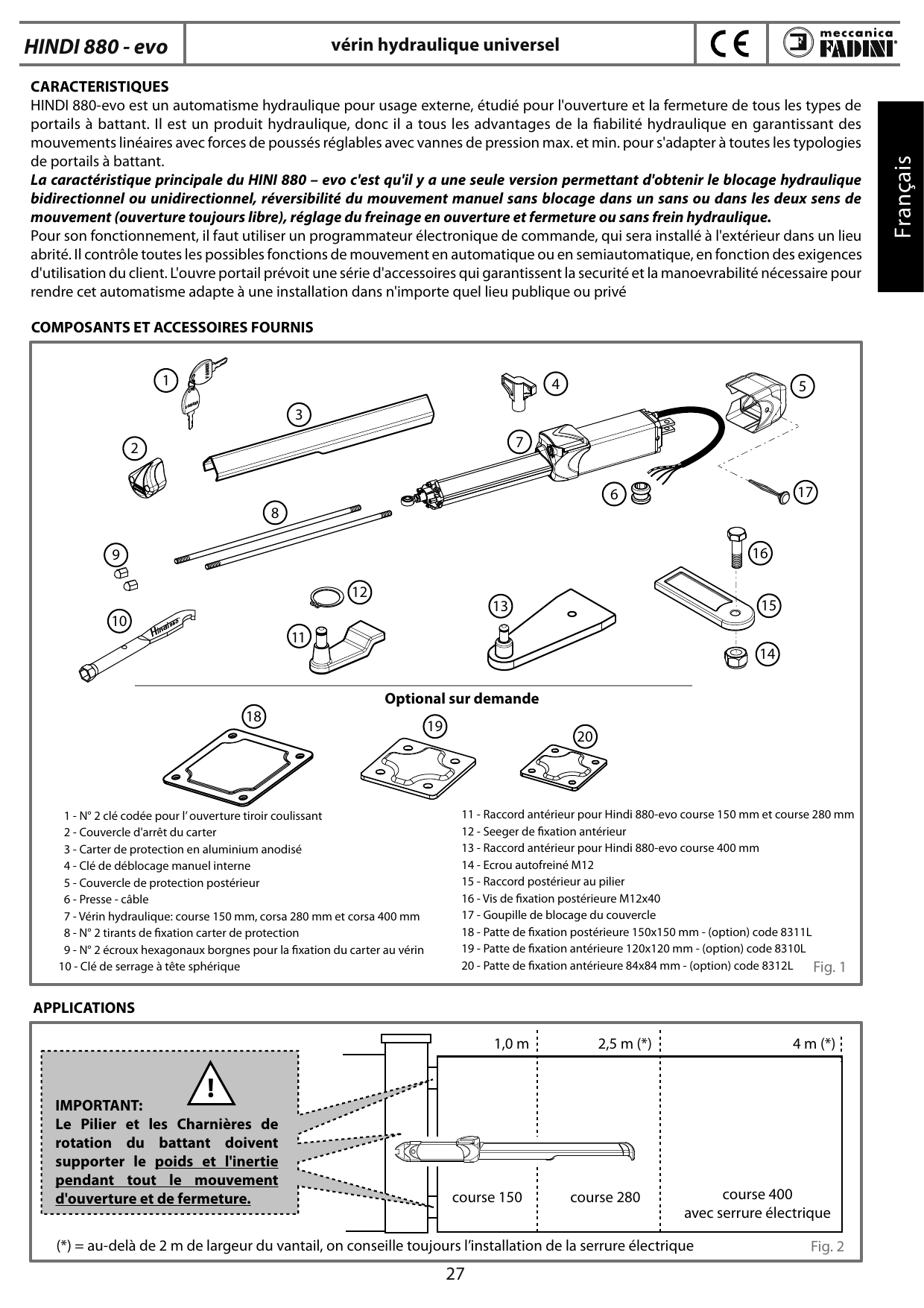

Fig. 1 — Vue éclatée des composants et accessoires fournis
Fig. 1 — Vue éclatée des composants et accessoires fournis
  1. N° 2 clé codée pour l'ouverture tiroir coulissant
  2. Couvercle d'arrêt du carter
  3. Carter de protection en aluminium anodisé
  4. Clé de déblocage manuel interne
  5. Couvercle de protection postérieur
  6. Presse-câble
  7. Vérin hydraulique : course 150 mm, course 280 mm et course 400 mm
  8. N° 2 tirants de fixation carter de protection
  9. N° 2 écroux hexagonaux borgnes pour la fixation du carter au vérin
  10. Clé de serrage à tête sphérique
  11. Raccord antérieur pour Hindi 880-evo course 150 mm et course 280 mm
  12. Seeger de fixation antérieur
  13. Raccord antérieur pour Hindi 880-evo course 400 mm
  14. Ecrou autofreiné M12
  15. Raccord postérieur au pilier
  16. Vis de fixation postérieure M12x40
  17. Goupille de blocage du couvercle
  18. Patte de fixation postérieure 150x150 mm — (option) code 8311L
  19. Patte de fixation antérieure 120x120 mm — (option) code 8310L
  20. Patte de fixation antérieure 84x84 mm — (option) code 8312L

Applications

Fig. 2 — Plages d'application selon la course (largeur du vantail)
Fig. 2 — Plages d'application selon la course (largeur du vantail)
  • Course 150 : jusqu'à 1,0 m
  • Course 280 : jusqu'à 2,5 m (*)
  • Course 400 : jusqu'à 4 m (*) avec serrure électrique

(*) = au-delà de 2 m de largeur du vantail, on conseille toujours l'installation de la serrure électrique.

IMPORTANT : Le Pilier et les Charnières de rotation du battant doivent supporter le poids et l'inertie pendant tout le mouvement d'ouverture et de fermeture.

Disposition des accessoires de sécurité et de commande

Avant l'installation du vérin Hindi 880 on conseille de préparer tous les accessoires minimaux de sécurité et de commande.

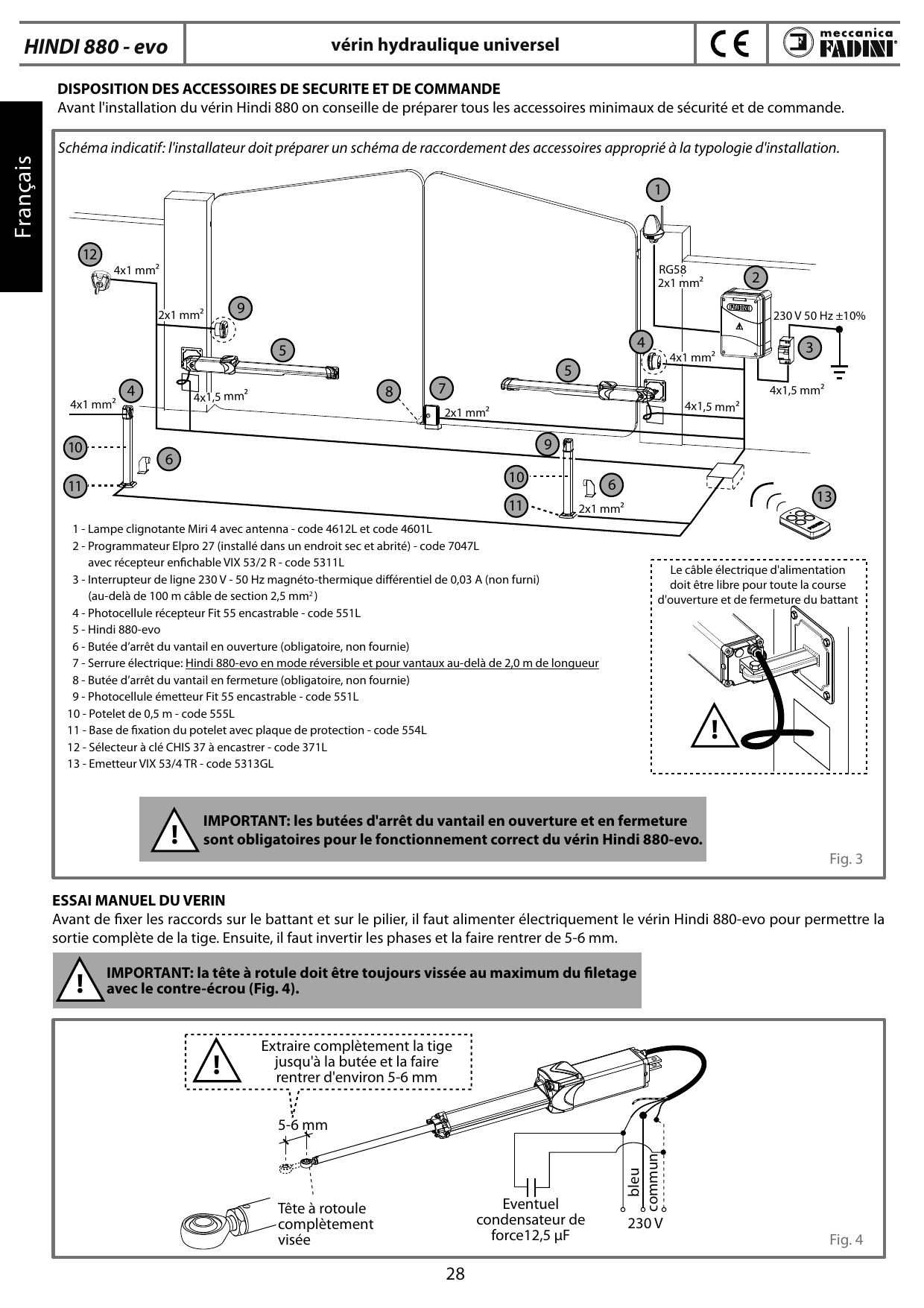

Fig. 3 — Schéma indicatif de disposition et de raccordement des accessoires
Fig. 3 — Schéma indicatif de disposition et de raccordement des accessoires

Schéma indicatif : l'installateur doit préparer un schéma de raccordement des accessoires approprié à la typologie d'installation.

  1. Lampe clignotante Miri 4 avec antenna — code 4612L et code 4601L
  2. Programmateur Elpro 27 (installé dans un endroit sec et abrité) — code 7047L, avec récepteur enfichable VIX 53/2 R — code 5311L
  3. Interrupteur de ligne 230 V - 50 Hz magnéto-thermique différentiel de 0,03 A (non furni) — (au-delà de 100 m câble de section 2,5 mm²)
  4. Photocellule récepteur Fit 55 encastrable — code 551L
  5. Hindi 880-evo
  6. Butée d'arrêt du vantail en ouverture (obligatoire, non fournie)
  7. Serrure électrique : Hindi 880-evo en mode réversible et pour vantaux au-delà de 2,0 m de longueur
  8. Butée d'arrêt du vantail en fermeture (obligatoire, non fournie)
  9. Photocellule émetteur Fit 55 encastrable — code 551L
  10. Potelet de 0,5 m — code 555L
  11. Base de fixation du potelet avec plaque de protection — code 554L
  12. Sélecteur à clé CHIS 37 à encastrer — code 371L
  13. Emetteur VIX 53/4 TR — code 5313GL

Le câble électrique d'alimentation doit être libre pour toute la course d'ouverture et de fermeture du battant.

IMPORTANT : les butées d'arrêt du vantail en ouverture et en fermeture sont obligatoires pour le fonctionnement correct du vérin Hindi 880-evo.

Essai manuel du vérin

Fig. 4 — Essai manuel et raccordement électrique du vérin
Fig. 4 — Essai manuel et raccordement électrique du vérin

Avant de fixer les raccords sur le battant et sur le pilier, il faut alimenter électriquement le vérin Hindi 880-evo pour permettre la sortie complète de la tige. Ensuite, il faut invertir les phases et la faire rentrer de 5-6 mm.

Extraire complètement la tige jusqu'à la butée et la faire rentrer d'environ 5-6 mm. Tête à rotule complètement visée. Éventuel condensateur de force 12,5 µF. Alimentation 230 V (bleu = commun).

IMPORTANT : la tête à rotule doit être toujours vissée au maximum du filetage avec le contre-écrou (Fig. 4).

Installation des pattes de fixation

Après avoir vérifié les mesures d'installation comme indiqué dans les Fig. 6 et Fig. 7 (ou Fig. 8 en cas d'ouverture vers l'extérieur), sauder le raccord antérieur et postérieur aux pattes (Fig. 5).

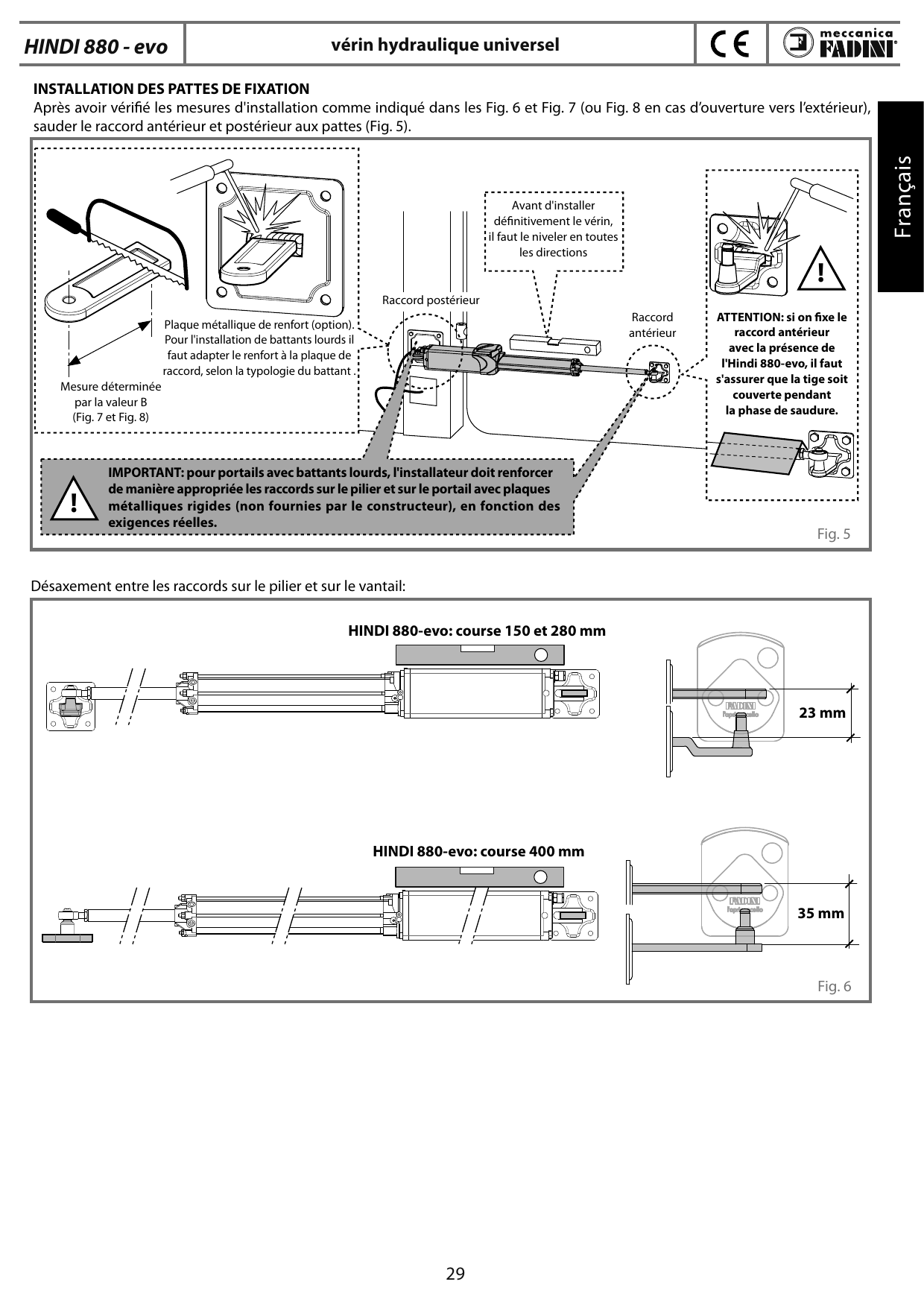

Fig. 5 — Soudure des raccords antérieur et postérieur aux pattes
Fig. 5 — Soudure des raccords antérieur et postérieur aux pattes

Avant d'installer définitivement le vérin, il faut le niveler en toutes les directions.

Plaque métallique de renfort (option). Pour l'installation de battants lourds il faut adapter le renfort à la plaque de raccord, selon la typologie du battant.

ATTENTION : si on fixe le raccord antérieur avec la présence de l'Hindi 880-evo, il faut s'assurer que la tige soit couverte pendant la phase de saudure.

IMPORTANT : pour portails avec battants lourds, l'installateur doit renforcer de manière appropriée les raccords sur le pilier et sur le portail avec plaques métalliques rigides (non fournies par le constructeur), en fonction des exigences réelles.

Désaxement entre les raccords sur le pilier et sur le vantail

Fig. 6 — Désaxement entre les raccords
Fig. 6 — Désaxement entre les raccords
ModèleDésaxement
HINDI 880-evo : course 150 et 280 mm23 mm
HINDI 880-evo : course 400 mm35 mm

Cotes d'installation pour l'ouverture vers l'intérieur

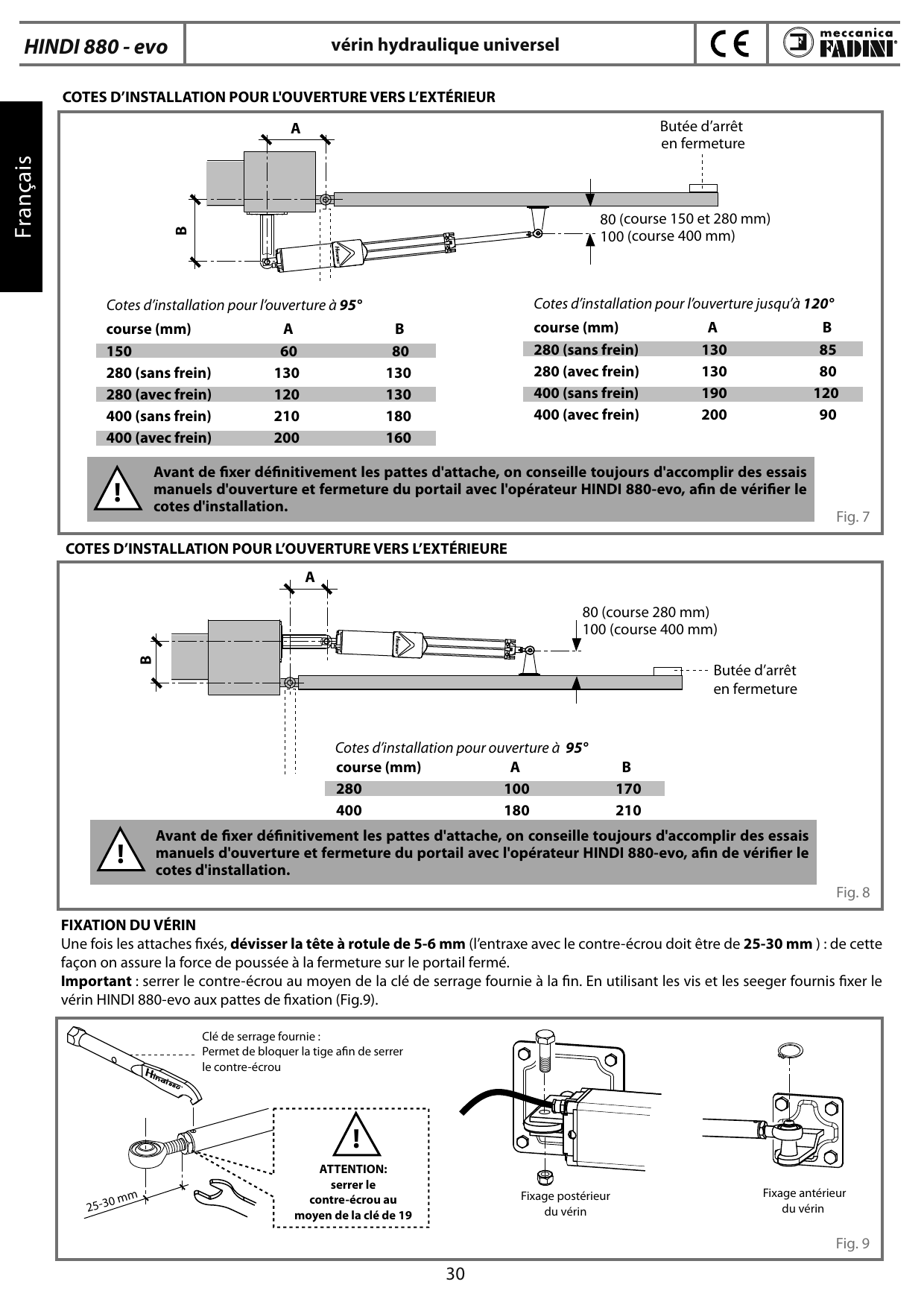

Fig. 7 — Cotes d'installation (ouverture vers l'intérieur)
Fig. 7 — Cotes d'installation (ouverture vers l'intérieur)

Référence : 80 mm (course 150 et 280 mm) / 100 mm (course 400 mm).

Cotes d'installation pour l'ouverture à 95°

Course (mm)AB
1506080
280 (sans frein)130130
280 (avec frein)120130
400 (sans frein)210180
400 (avec frein)200160

Cotes d'installation pour l'ouverture jusqu'à 120°

Course (mm)AB
280 (sans frein)13085
280 (avec frein)13080
400 (sans frein)190120
400 (avec frein)20090

Avant de fixer définitivement les pattes d'attache, on conseille toujours d'accomplir des essais manuels d'ouverture et fermeture du portail avec l'opérateur HINDI 880-evo, afin de vérifier le cotes d'installation.

Cotes d'installation pour l'ouverture vers l'extérieur

Fig. 8 — Cotes d'installation (ouverture vers l'extérieur)
Fig. 8 — Cotes d'installation (ouverture vers l'extérieur)

Référence : 80 mm (course 280 mm) / 100 mm (course 400 mm).

Cotes d'installation pour ouverture à 95°

Course (mm)AB
280100170
400180210

Avant de fixer définitivement les pattes d'attache, on conseille toujours d'accomplir des essais manuels d'ouverture et fermeture du portail avec l'opérateur HINDI 880-evo, afin de vérifier le cotes d'installation.

Fixation du vérin

Fig. 9 — Fixation antérieure et postérieure du vérin
Fig. 9 — Fixation antérieure et postérieure du vérin

Une fois les attaches fixés, dévisser la tête à rotule de 5-6 mm (l'entraxe avec le contre-écrou doit être de 25-30 mm) : de cette façon on assure la force de poussée à la fermeture sur le portail fermé.

Important : serrer le contre-écrou au moyen de la clé de serrage fournie à la fin. En utilisant les vis et les seeger fournis fixer le vérin HINDI 880-evo aux pattes de fixation (Fig. 9). La clé de serrage fournie permet de bloquer la tige afin de serrer le contre-écrou.

ATTENTION : serrer le contre-écrou au moyen de la clé de 19.

Configurations du piston HINDI 880-evo

Description générale

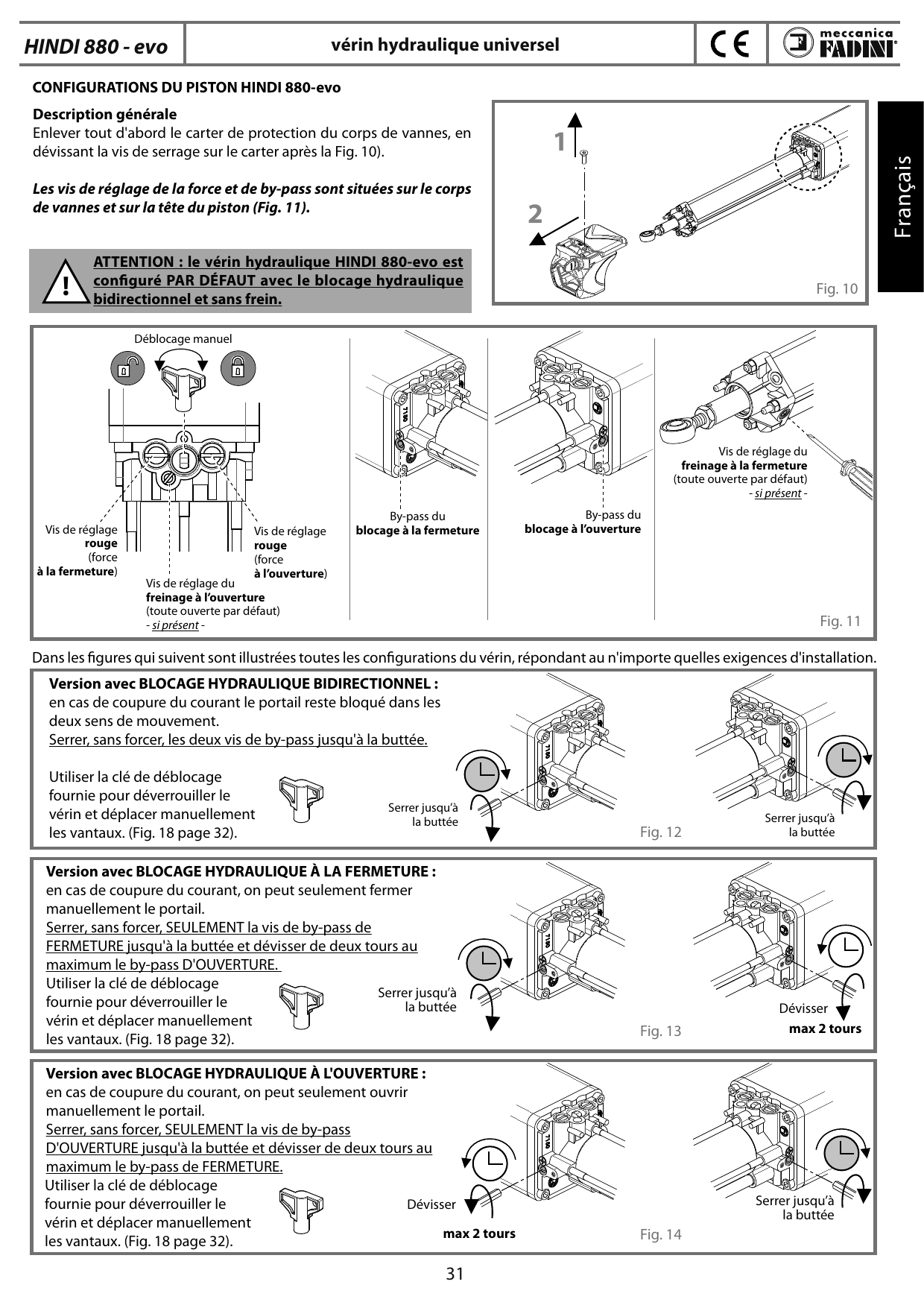

Fig. 10 — Démontage du carter de protection du corps de vannes
Fig. 10 — Démontage du carter de protection du corps de vannes

Enlever tout d'abord le carter de protection du corps de vannes, en dévissant la vis de serrage sur le carter (Fig. 10).

Fig. 11 — Vis de réglage de la force, by-pass et freinage
Fig. 11 — Vis de réglage de la force, by-pass et freinage

Les vis de réglage de la force et de by-pass sont situées sur le corps de vannes et sur la tête du piston (Fig. 11) : vis de réglage rouge (force à la fermeture), vis de réglage du freinage à l'ouverture (toute ouverte par défaut, si présent), vis de réglage rouge (force à l'ouverture), vis de réglage du freinage à la fermeture (toute ouverte par défaut, si présent).

ATTENTION : le vérin hydraulique HINDI 880-evo est configuré PAR DÉFAUT avec le blocage hydraulique bidirectionnel et sans frein.

Dans les figures qui suivent sont illustrées toutes les configurations du vérin, répondant au n'importe quelles exigences d'installation.

Version avec blocage hydraulique bidirectionnel

Fig. 12 — Blocage hydraulique bidirectionnel
Fig. 12 — Blocage hydraulique bidirectionnel

En cas de coupure du courant le portail reste bloqué dans les deux sens de mouvement. Serrer, sans forcer, les deux vis de by-pass jusqu'à la buttée. Utiliser la clé de déblocage fournie pour déverrouiller le vérin et déplacer manuellement les vantaux (Fig. 18).

Version avec blocage hydraulique à la fermeture

Fig. 13 — Blocage hydraulique à la fermeture
Fig. 13 — Blocage hydraulique à la fermeture

En cas de coupure du courant, on peut seulement fermer manuellement le portail. Serrer, sans forcer, SEULEMENT la vis de by-pass de FERMETURE jusqu'à la buttée et dévisser de deux tours au maximum le by-pass D'OUVERTURE. Utiliser la clé de déblocage fournie pour déverrouiller le vérin et déplacer manuellement les vantaux (Fig. 18).

Version avec blocage hydraulique à l'ouverture

Fig. 14 — Blocage hydraulique à l'ouverture
Fig. 14 — Blocage hydraulique à l'ouverture

En cas de coupure du courant, on peut seulement ouvrir manuellement le portail. Serrer, sans forcer, SEULEMENT la vis de by-pass D'OUVERTURE jusqu'à la buttée et dévisser de deux tours au maximum le by-pass de FERMETURE. Utiliser la clé de déblocage fournie pour déverrouiller le vérin et déplacer manuellement les vantaux (Fig. 18).

Version réversible (toujours libre)

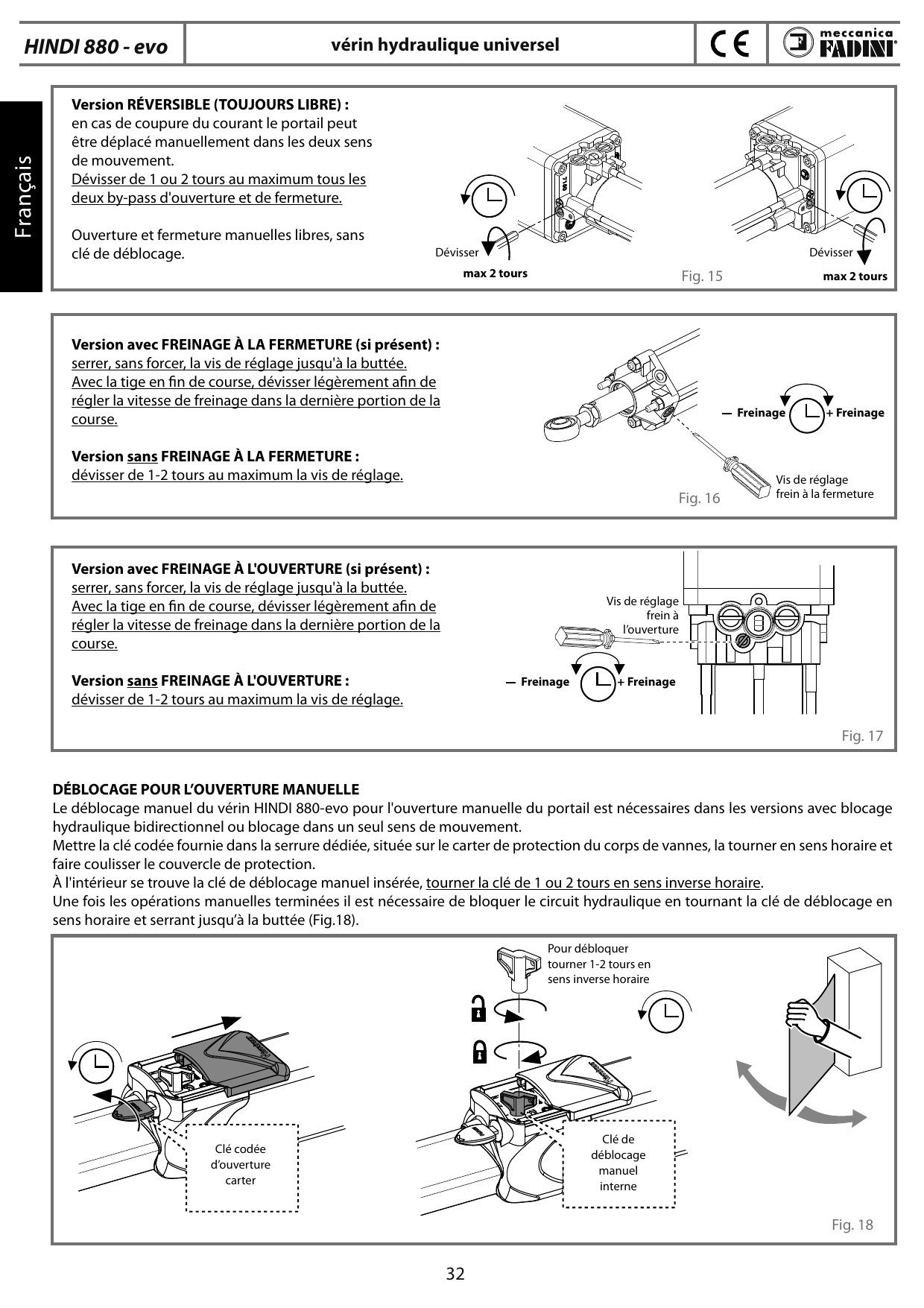

Fig. 15 — Version réversible (toujours libre)
Fig. 15 — Version réversible (toujours libre)

En cas de coupure du courant le portail peut être déplacé manuellement dans les deux sens de mouvement. Dévisser de 1 ou 2 tours au maximum tous les deux by-pass d'ouverture et de fermeture. Ouverture et fermeture manuelles libres, sans clé de déblocage.

Réglage du freinage à la fermeture

Fig. 16 — Vis de réglage frein à la fermeture
Fig. 16 — Vis de réglage frein à la fermeture

Version avec freinage à la fermeture (si présent) : serrer, sans forcer, la vis de réglage jusqu'à la buttée. Avec la tige en fin de course, dévisser légèrement afin de régler la vitesse de freinage dans la dernière portion de la course.

Version sans freinage à la fermeture : dévisser de 1-2 tours au maximum la vis de réglage.

Réglage du freinage à l'ouverture

Fig. 17 — Vis de réglage frein à l'ouverture
Fig. 17 — Vis de réglage frein à l'ouverture

Version avec freinage à l'ouverture (si présent) : serrer, sans forcer, la vis de réglage jusqu'à la buttée. Avec la tige en fin de course, dévisser légèrement afin de régler la vitesse de freinage dans la dernière portion de la course.

Version sans freinage à l'ouverture : dévisser de 1-2 tours au maximum la vis de réglage.

Déblocage pour l'ouverture manuelle

Fig. 18 — Déblocage manuel du vérin pour l'ouverture du portail
Fig. 18 — Déblocage manuel du vérin pour l'ouverture du portail

Le déblocage manuel du vérin HINDI 880-evo pour l'ouverture manuelle du portail est nécessaires dans les versions avec blocage hydraulique bidirectionnel ou blocage dans un seul sens de mouvement.

Mettre la clé codée fournie dans la serrure dédiée, située sur le carter de protection du corps de vannes, la tourner en sens horaire et faire coulisser le couvercle de protection. À l'intérieur se trouve la clé de déblocage manuel insérée, tourner la clé de 1 ou 2 tours en sens inverse horaire.

Une fois les opérations manuelles terminées il est nécessaire de bloquer le circuit hydraulique en tournant la clé de déblocage en sens horaire et serrant jusqu'à la buttée (Fig. 18).

Réglage de la force de poussée

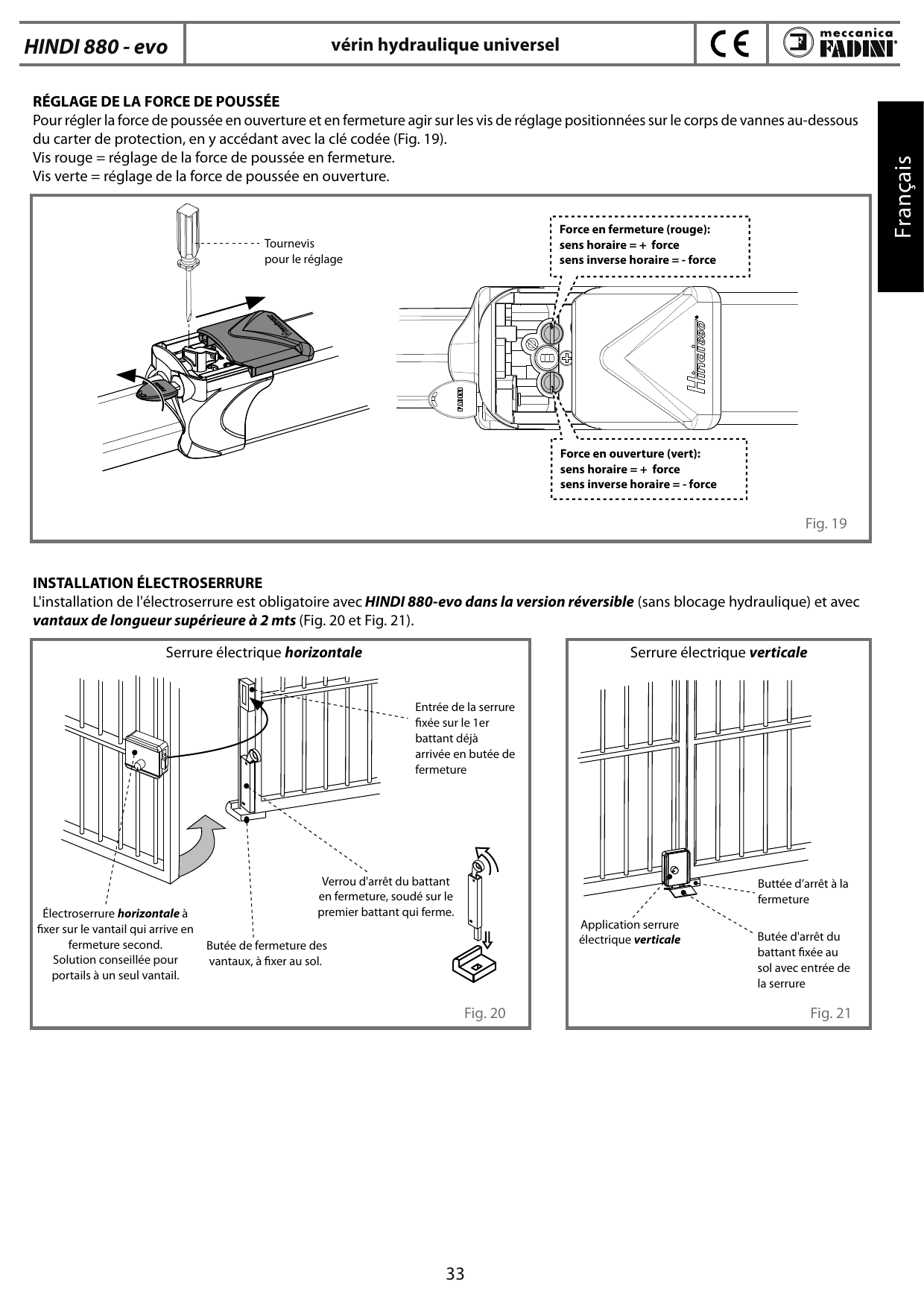

Fig. 19 — Vis de réglage de la force de poussée (rouge / vert)
Fig. 19 — Vis de réglage de la force de poussée (rouge / vert)

Pour régler la force de poussée en ouverture et en fermeture agir sur les vis de réglage positionnées sur le corps de vannes au-dessous du carter de protection, en y accédant avec la clé codée (Fig. 19).

  • Vis rouge = réglage de la force de poussée en fermeture.
  • Vis verte = réglage de la force de poussée en ouverture.
VisSens horaireSens inverse horaire
Force en ouverture (vert)+ force- force
Force en fermeture (rouge)+ force- force

Installation électroserrure

L'installation de l'électroserrure est obligatoire avec HINDI 880-evo dans la version réversible (sans blocage hydraulique) et avec vantaux de longueur supérieure à 2 mts (Fig. 20 et Fig. 21).

Fig. 20 — Serrure électrique horizontale
Fig. 20 — Serrure électrique horizontale

Serrure électrique horizontale : électroserrure horizontale à fixer sur le vantail qui arrive en fermeture second. Solution conseillée pour portails à un seul vantail. Entrée de la serrure fixée sur le 1er battant déjà arrivée en butée de fermeture. Verrou d'arrêt du battant en fermeture, soudé sur le premier battant qui ferme. Butée de fermeture des vantaux, à fixer au sol.

Fig. 21 — Serrure électrique verticale
Fig. 21 — Serrure électrique verticale

Serrure électrique verticale : application serrure électrique verticale. Buttée d'arrêt à la fermeture. Butée d'arrêt du battant fixée au sol avec entrée de la serrure.

Introduction du bouchon et fixation du carter de protection

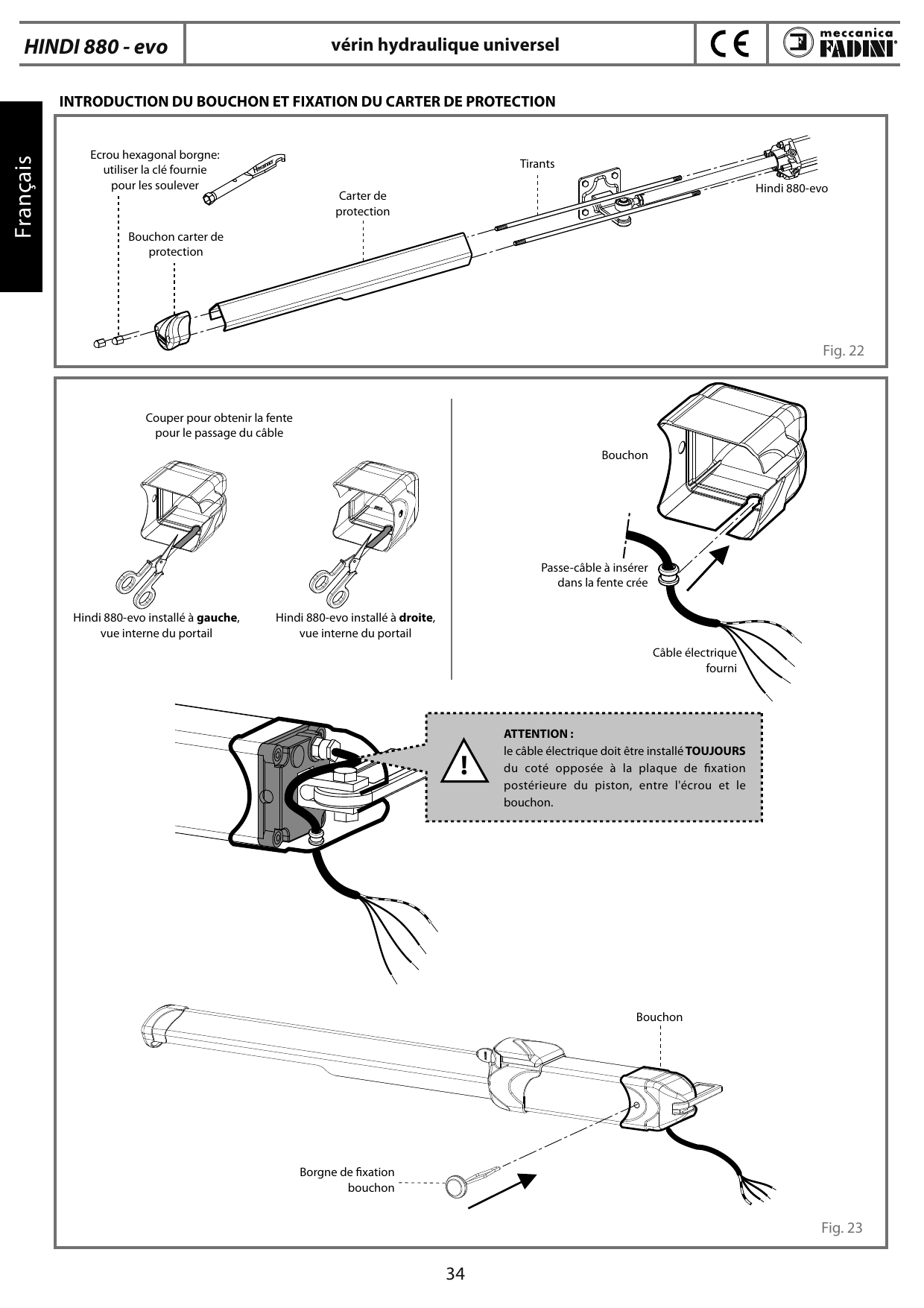

Fig. 22 — Insertion des tirants et du carter de protection
Fig. 22 — Insertion des tirants et du carter de protection

Insérer les tirants et le carter de protection ; soulever les écroux hexagonaux borgnes à l'aide de la clé fournie ; bouchon carter de protection.

Fig. 23 — Préparation du bouchon et passage du câble selon le côté d'installation
Fig. 23 — Préparation du bouchon et passage du câble selon le côté d'installation

Couper pour obtenir la fente pour le passage du câble :

  • Hindi 880-evo installé à gauche, vue interne du portail.
  • Hindi 880-evo installé à droite, vue interne du portail.

Passe-câble à insérer dans la fente créée ; câble électrique fourni ; borgne de fixation bouchon.

ATTENTION : le câble électrique doit être installé TOUJOURS du coté opposée à la plaque de fixation postérieure du piston, entre l'écrou et le bouchon.

Carnet d'entretien (à remettre à l'utilisateur final)

ATTENTION : Ce document contient le registre des installations, entretiens, réparations et améliorations ordinaires et extraordinaires, tout fait en utilisant les pièces originales FADINI. Ce document, en tant que tel, doit être disponible pour inspections par organismes compétents, et une copie doit être remise à l'utilisateur final.

Le technicien installateur/mainteneur garantit la fonctionnalité et sûreté de l'installation seulement si les opérations d'entretien sont accomplies par personnel technique qualifié qu'il a habilités à cet effet et en accord avec l'utilisateur final.

Champs à renseigner : Adresse installation ; Mainteneur ; Date ; Typologie d'installation (Portail coulissant, Porte articulée, Portail battant, Barrières routières, Porte basculant, Bornes escamotables, Porte accordéon latérale) ; Modèle actionneur ; Quantité modèles installés ; Dimensions vantail ; Poids vantail ; Date de fabrication.

Registre des opérations d'entretien
Date opérationDescription opérationMainteneurUtilisateur final
1
2
3
4
5
6

Cachet et Signature Installateur/Mainteneur — Signature pour l'acceptation Utilisateur final.

Données techniques

Vérin hydraulique

Temps ouverture course 150 mm(P5) : 10 s + T. fr.
Temps ouverture course 280 mm(P3) : 26 s + T. fr. — (P5) : 17 s + T. fr.
Temps ouverture course 400 mm(P3) : 37 s + T. fr. — (P5) : 26 s + T. fr.
Diamètre piston45 mm
Diamètre tige20 mm
Force de poussée(P3) : 0 ÷ 6.300 N — (P5) : 0 ÷ 5.400 N
Pression de service moyenne1 MPa (10 bar)
Pression maximale3,5 MPa (35 atm)
Huile hydrauliqueFadini Oil — code 708L
Température de service- 25 °C / + 80 °C
Degré de protectionIP 67
Poids complet avec accessoires9,5 kg (course 150 mm) ; 11 kg (course 280 mm) ; 14 kg (course 400 mm)

T. fr. = Temps de freinage, varie selon le réglage du vérin.

Remarque : au-delà de 2,0 mètres de longueur du vantail, on conseille toujours l'installation de l'électroserrure.

Moteur électrique

Puissance rendue0,18 kW (0,25 CV)
Puissance absorbée250 W
Tension d'alimentation230 Vac - 50 Hz
Courant absorbé1,2 A
Vitesse rotation moteur1.350 rpm
Condensateur12,5 µF
Service intermittentS3

Performances

Fréquence d'utilisationtrès intensive
Cycle de service (P5)ouverture 17 s ; pause 30 s ; fermeture 21 s ; pause 40 s
Temps cycle complet108 s
Cycles completsn° 33/h
Cycles annuels (8 h de fonctionnement par jour)n° 81.760 cycles

Dimensions

Dessins cotés du vérin (vues de face, de dessus et de côté)
Dessins cotés du vérin (vues de face, de dessus et de côté)

Cotes principales : 117 mm ; 92 / 80 ; 94 / 82 ; 117 ; 94.

Cotes selon la course effective
C (course effective) [mm]LL0*L1*
145830605750
2751.0947321.007
3951.3748851.280

* les cotes peuvent varier en fonction de la position de la tête à rotule.

Limites d'emploi (poids / largeur du vantail)

Graphique poids max vantail (kg) en fonction de la largeur max vantail (m) selon la course
Graphique poids max vantail (kg) en fonction de la largeur max vantail (m) selon la course

Plages indicatives : Course 150 mm, Course 280 mm, Course 400 mm, Course 400 mm* (version spéciale). Axe largeur max vantail : 1 ; 1,5 ; 2 ; 2,8 ; 3 ; 4 ; 8 m. Axe poids max vantail : jusqu'à 600 kg.

La structure, l'aspect (lambrissé fermé), la hauteur du portail et la présence de vent fort peuvent diminuer les valeurs indiquées. Vérifier toujours l'intégrité de la structure du portail.

Fabricant

Meccanica Fadini — Via Mantova, 177/A - 37053 Cerea (VR) Italy — Tél. +39 0442 330422 — Fax +39 0442 331054 — info@fadini.net — www.fadini.net

Directive 2012/19/UE — Élimination des matériels électriques et électroniques. Interdit de jeter dans les déchets les matériels nuisibles pour l'environnement.

Version PDF (1,1 Mo) Télécharger le PDF
