Notice FADINI ELPRO37 FN

Elpro · 37 FN — Programmateur électronique monophasé – triphasé

Programmateur électronique monophasé – triphasé avec frein négatif, frein électronique pour portails coulissants et automatismes avec ou sans fin de course.

Description générale

Le programmateur électronique ELPRO 37 FN a été réalisé comme une solution pour la gestion d'un coulisseau automatisé avec frein négatif, avec ou sans frein électronique et fin de course. L'ELPRO 37 FN est alimenté à 230V 50/60Hz monophasé ou 400V 50/60Hz triphasé et il respecte les normes de Sécurité basse tension 2006/95 CE et compatibilité électromagnétique 2004/108/CE. Nous conseillons, donc, que l'installation soit réalisée par un technicien qualifié dans le respect des normes de sécurité en vigueur. L'entreprise de construction ne s'assume pas des responsabilités en ce qui concerne l'usage incorrect du programmateur et elle se réserve le droit d'apporter des modifications au programmateur en n'importe quel moment.

Notices importantes pour la correcte installation et le correct fonctionnement

• Le programmateur doit être installé dans un lieu sec et abrité. Sur le boîtier universel FADINI et sur le boîtier commercial il y a des trous pour la fixation.
• Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10% ou 400V ±10%.
• Assurez-vous que l'alimentation du moteur électrique soit 230V ±10% ou 400V ±10%.
• Augmentez la section des fils pour des distances supérieures aux 50 mètres.
• Appliquez à l'alimentation du programmateur un interrupteur magnéto-thermique différentiel du type 0,03A à haute sensibilité.
• Pour l'alimentation, le moteur électrique, la lampe clignotante utilisez des fils avec section de 1,5mm² jusqu'à 50m de distance.
• Pour les fins de course, les photocellules, les boîtes à boutons poussoirs et les accessoires utilisez des câbles avec fils de 1mm².
• Si on n'utilise pas les photocellules, faites un pontage entre les bornes 1 et 2.
• Si on n'utilise aucune boîte à boutons poussoirs, faites un pontage entre les bornes 3 et 6.
• Le Trimmer du temps de travail ouvre/ferme doit être toujours supérieur au temps effectif de la course du portail.

N.B : Pour d'applications comme l'allumage des lumières, caméras, etc. utilisez des relais statiques pour éviter de créer brouillages au microprocesseur.

Réglages des trimmers

Fonction	Plage de réglage
Temps de travail	0 s – 120 s
Temps de pause	1 s – 220 s
Piétonne	1 s – 45 s
T.FUN	Intensité frein électronique

Fusibles

Fusible	Valeur / Fonction
F1	8A de réseau
F2	8A de réseau
F3	8A de réseau
F4	2A pour protection transformateur et frein électronique
F5	630A protection lampe clignotante
F6	2A protection 24V

Led de contrôle

Remarque : Les leds vertes doivent toujours être allumées.

Led	État	Signification
L	allumée	Présence de tension de réseau 230V ou 400V et intégrité fusibles F1, F2, F3, F4, F5, F6
L0	éteinte	Piéton, s'allume à chaque commande piétonne
L1	allumée	Paire photocellules, sans obstacle
L4	éteinte	Ouvre, s'allume à l'impulsion de la commande d'ouverture
L5	éteinte	Ferme, s'allume à l'impulsion de la commande de fermeture
L6	allumée	Arrêt, s'éteint à l'impulsion de la commande d'arrêt
L7	éteinte	Radio, s'allume à chaque impulsion de l'émetteur et contact radio
L8	allumée	S'éteint à Fc.F. utilisé M1
L10	allumée	S'éteint à Fc.O. utilisé M1
L33	allumée	Listeau de sécurité en fermeture, sans obstacle
L34	allumée	Listeau de sécurité ou photocellule en ouverture, sans obstacle

En cas de manque de fonctionnement

• Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10% ou 400V ±10%.
• Assurez-vous que l'alimentation du moteur électrique soit 230V ±10% ou 400V ±10%.
• Contrôlez tous les fusibles.
• Contrôlez que les photocellules soient en contact fermé.
• Contrôlez qu'il n'y ait pas une chute de tension entre le programmateur Elpro et le moteur électrique.
• Contrôlez tous les contacts NF du programmateur.
• Contrôlez tous les raccordements et le fonctionnement des fin de course.

Symboles

• Contact NO
• Contact NF
• Contact résistive 8,2 kΩ ou NF
• Led allumée
• Led éteinte
• Voyant ou lampe
• Lampe clignotante

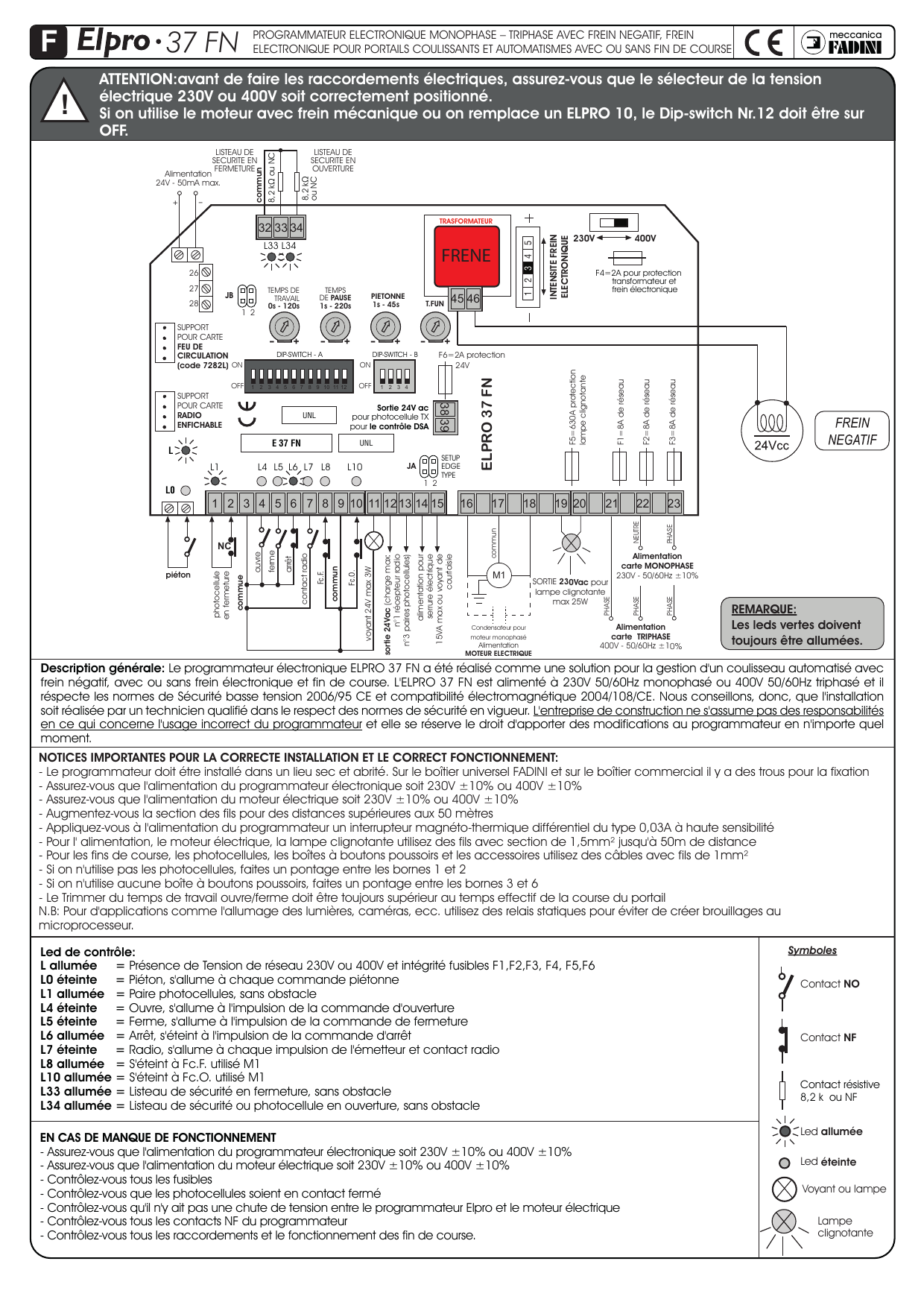

Raccordements principaux du bornier

• Alimentation 24V – 50mA max.
• Bornes 32-33-34 : listeau de sécurité en fermeture / en ouverture (8,2 kΩ ou NC), commun.
• Sortie 24V ac pour photocellule TX, pour le contrôle DSA.
• Bornes 26-27-28 : Fc.F., Fc.O., commun (8,2 kΩ ou NC).
• Piéton, photocellule en fermeture, contact radio, commue (ouvre / ferme / arrêt).
• Voyant 24V max 3W.
• Sortie 24Vac (charge max : n°1 récepteur radio, n°3 paires photocellules).
• Alimentation pour serrure électrique 15VA max ou voyant de courtoisie.
• Bornes 16-23 : sortie 230Vac pour lampe clignotante max 25W ; alimentation carte monophasé 230V 50/60Hz ±10% (neutre/phase) ou triphasé 400V 50/60Hz ±10% (phase/phase/phase).
• Condensateur pour moteur monophasé.
• Bornes 45-46 : frein / FRENE.
• Frein négatif 24Vcc.
• Support pour carte radio enfichable.
• Support pour carte feu de circulation (code 7282L).
