Elpro · 37 — Programmateur électronique monophasé / triphasé avec frein électronique pour portails coulissants et automatismes avec ou sans fin de course

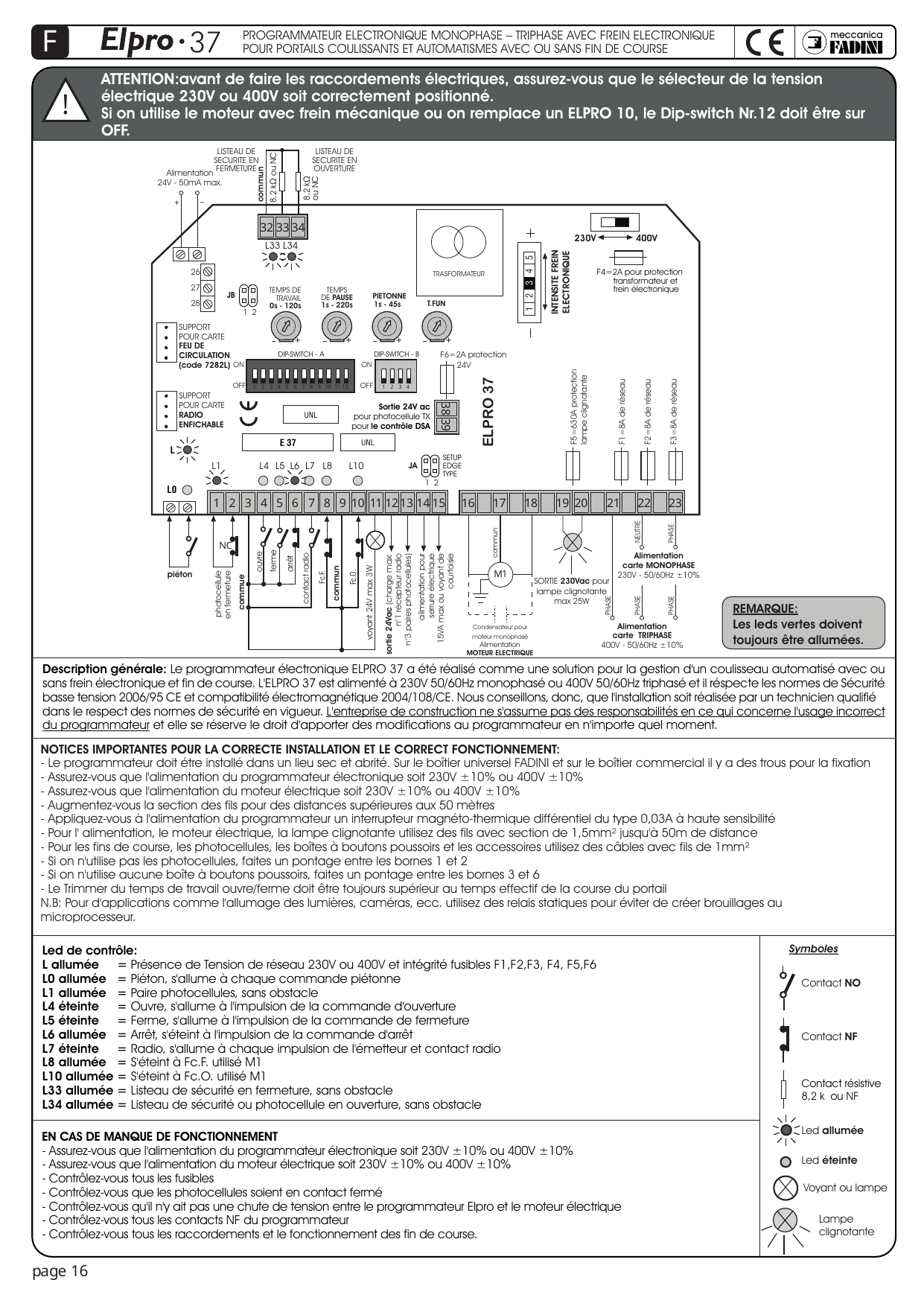

Description générale : Le programmateur électronique ELPRO 37 a été réalisé comme une solution pour la gestion d'un coulisseau automatisé avec ou sans frein électronique et fin de course. L'ELPRO 37 est alimenté à 230V 50/60Hz monophasé ou 400V 50/60Hz triphasé et il respecte les normes de Sécurité basse tension 2006/95 CE et compatibilité électromagnétique 2004/108/CE. Nous conseillons, donc, que l'installation soit réalisée par un technicien qualifié dans le respect des normes de sécurité en vigueur. L'entreprise de construction ne s'assume pas des responsabilités en ce qui concerne l'usage incorrect du programmateur et elle se réserve le droit d'apporter des modifications au programmateur en n'importe quel moment.

Notices importantes pour la correcte installation et le correct fonctionnement

• Le programmateur doit être installé dans un lieu sec et abrité. Sur le boîtier universel FADINI et sur le boîtier commercial il y a des trous pour la fixation.
• Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10% ou 400V ±10%.
• Assurez-vous que l'alimentation du moteur électrique soit 230V ±10% ou 400V ±10%.
• Augmentez la section des fils pour des distances supérieures aux 50 mètres.
• Appliquez à l'alimentation du programmateur un interrupteur magnéto-thermique différentiel du type 0,03A à haute sensibilité.
• Pour l'alimentation, le moteur électrique, la lampe clignotante, utilisez des fils avec section de 1,5 mm² jusqu'à 50 m de distance.
• Pour les fins de course, les photocellules, les boîtes à boutons poussoirs et les accessoires, utilisez des câbles avec fils de 1 mm².
• Si on n'utilise pas les photocellules, faites un pontage entre les bornes 1 et 2.
• Si on n'utilise aucune boîte à boutons poussoirs, faites un pontage entre les bornes 3 et 6.
• Le Trimmer du temps de travail ouvre/ferme doit être toujours supérieur au temps effectif de la course du portail.

N.B : Pour des applications comme l'allumage des lumières, caméras, etc., utilisez des relais statiques pour éviter de créer des brouillages au microprocesseur.

Led de contrôle

Led	État	Signification
L	allumée	Présence de Tension de réseau 230V ou 400V et intégrité fusibles F1, F2, F3, F4, F5, F6
L0	allumée	Piéton, s'allume à chaque commande piétonne
L1	allumée	Paire photocellules, sans obstacle
L4	éteinte	Ouvre, s'allume à l'impulsion de la commande d'ouverture
L5	éteinte	Ferme, s'allume à l'impulsion de la commande de fermeture
L6	allumée	Arrêt, s'éteint à l'impulsion de la commande d'arrêt
L7	éteinte	Radio, s'allume à chaque impulsion de l'émetteur et contact radio
L8	allumée	S'éteint à Fc.F. utilisé M1
L10	allumée	S'éteint à Fc.O. utilisé M1
L33	allumée	Listeau de sécurité en fermeture, sans obstacle
L34	allumée	Listeau de sécurité ou photocellule en ouverture, sans obstacle

Remarque : les leds vertes doivent toujours être allumées.

Fusibles

F1	8A de réseau
F2	8A de réseau
F3	8A de réseau
F4	2A pour protection transformateur et frein électronique
F5	630A — protection lampe clignotante
F6	2A — protection 24V

Symboles

• Contact NF (Normalement Fermé)
• Contact NO (Normalement Ouvert)
• Contact résistif 8,2 kΩ ou NF
• Led allumée / Led éteinte
• Voyant ou lampe
• Lampe clignotante

En cas de manque de fonctionnement

• Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10% ou 400V ±10%.
• Assurez-vous que l'alimentation du moteur électrique soit 230V ±10% ou 400V ±10%.
• Contrôlez tous les fusibles.
• Contrôlez que les photocellules soient en contact fermé.
• Contrôlez qu'il n'y ait pas une chute de tension entre le programmateur Elpro et le moteur électrique.
• Contrôlez tous les contacts NF du programmateur.
• Contrôlez tous les raccordements et le fonctionnement des fins de course.

Dip-switch et LED de signalisation des fonctions

Dip-Switch A

N°	Fonction (sur ON)
1	Photocellule arrête à l'ouverture
2	Radio n'inverse pas à l'ouverture
3	Ferme en automatique
4	Pré-clignotement actif
5	Radio pas-pas
6	Homme mort
7	Lampe clignotante éteinte en pause en automatique
8	Referme en ouverture et en pause après passage devant les photocellules
9	Contrôle DSA photocellules émetteurs avant chaque manœuvre
10	Photocellules libre d'obstacle avant chaque mouvement
11	libre
12	Freinage électronique actif

Dip-Switch B

N°	Fonction (sur ON)
1	Règle la durée du freinage
2	Règle le temps d'arrêt additionnel après le freinage à l'intervention des photocellules
3	Règle la durée de fonctionnement serrure électrique ou lampe de courtoisie
4	(OFF) libre

Raccordements des accessoires

Photocellule ouverture

Tous les contacts NF des accessoires de sécurité comme les photocellules (récepteurs) doivent être raccordés en série aux bornes 1 et 2. Sortie 24Vac (bornes 12-13), charge max : n°1 récepteur radio, n°3 paires photocellules.

DIP-SWITCH-A N°1 :

• ON : arrête en ouverture et inverse en fermeture avec l'obstacle enlevé.
• OFF : n'arrête pas en ouverture et inverse en fermeture avec la présence de l'obstacle.

L1 allumée = aucun obstacle, s'éteint avec la présence de l'obstacle.

Sélecteur à clé

Contacts NO et NF à raccorder aux respectives bornes des sélecteurs ou des boîtes à boutons poussoirs (bornes 3 COMMUN, 4 OUVRE, 5 FERME, 6 ARRET — NC). Toutes les possibles configurations sont jointes aux respectifs accessoires de commande.

• L4 éteinte = aucun contact OUVRE, s'allume à chaque impulsion d'ouverture.
• L5 éteinte = aucun contact FERME, s'allume à chaque impulsion de fermeture.
• L6 allumée = contact d'ARRET fermé, s'éteint à chaque contact d'arrêt.

Contact radio (avec fonction pas à pas)

En raccordant un contact NO entre les deux bornes (3 COMMUN et 7 CONTACT RADIO) on peut obtenir à chaque impulsion :

• Seulement ouverture : Dip 2 = ON et Dip 5 = OFF
• Inversion de marche à chaque impulsion : Dip 2 = OFF et Dip 5 = OFF
• Pas-pas : ouvre-arrêt-ferme-arrêt : Dip 2 = OFF et Dip 5 = ON
• En phase d'ouverture il n'accepte aucune commande. En pause et en fermeture, à chaque commande, il exécute l'arrêt avec l'inversion de marche : Dip 2 = ON et Dip 5 = ON

DIP-SWITCH-A N°2 :

• ON : En ouverture n'inverse pas et n'arrête pas.
• OFF : En ouverture arrête et inverse toujours.

DIP-SWITCH-A N°5 :

• ON : Pas-pas avec arrêt intermédiaire.
• OFF : Inverse le mouvement à chaque impulsion radio.

L7 éteinte = aucun contact RADIO, s'allume à chaque impulsion du contact radio.

Sortie voyant de signalisation de 24V — max 3W

Sortie (bornes 3 COMMUN et 11) pour un éventuel voyant 24V max 3W pour la signalisation de l'état de l'automation :

• Voyant Allumé = Portail Ouvert
• Voyant Éteint = Portail Fermé
• Clignotement 0,5s (rapide) = mouvement de fermeture
• Clignotement 1s (normal) = mouvement d'ouverture

Fin de course

Utiliser Fc. normalement fermé. Bornes : 8 fin de course de fermeture, 9 commun, 10 fin de course d'ouverture.

• L8 allumée = éteinte à Fc fermeture.
• L10 allumée = éteinte à Fc ouverture.

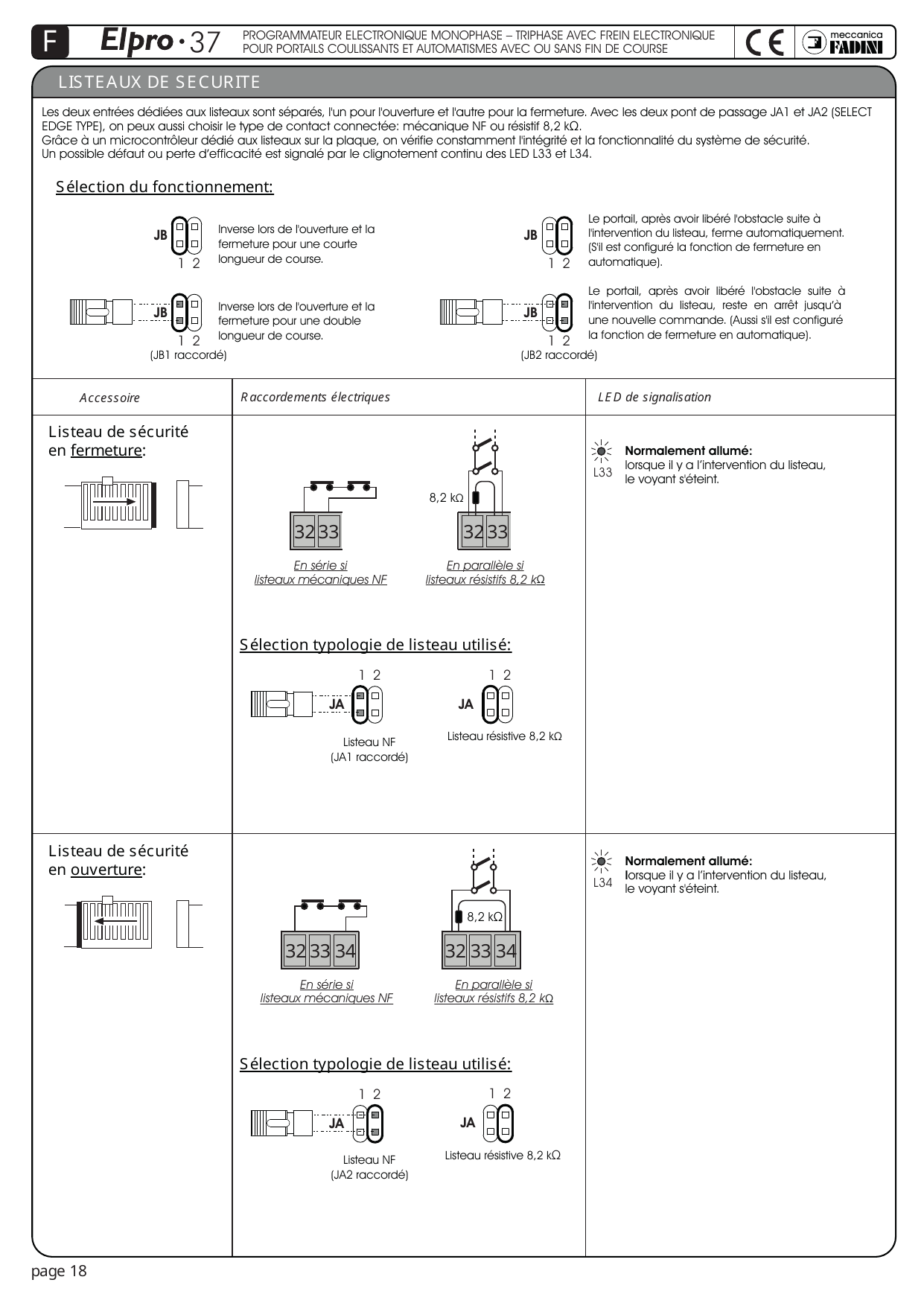

Listeaux de sécurité

Les deux entrées dédiées aux listeaux sont séparées, l'une pour l'ouverture et l'autre pour la fermeture. Avec les deux ponts de passage JA1 et JA2 (SELECT EDGE TYPE), on peut aussi choisir le type de contact connecté : mécanique NF ou résistif 8,2 kΩ.

Grâce à un microcontrôleur dédié aux listeaux sur la plaque, on vérifie constamment l'intégrité et la fonctionnalité du système de sécurité. Un possible défaut ou perte d'efficacité est signalé par le clignotement continu des LED L33 et L34.

Sélection du fonctionnement (JB)

• JB1 raccordé : Inverse lors de l'ouverture et la fermeture pour une courte longueur de course.
• Inverse lors de l'ouverture et la fermeture pour une double longueur de course.
• JB2 raccordé : Le portail, après avoir libéré l'obstacle suite à l'intervention du listeau, ferme automatiquement (s'il est configuré la fonction de fermeture en automatique).
• Le portail, après avoir libéré l'obstacle suite à l'intervention du listeau, reste en arrêt jusqu'à une nouvelle commande (aussi s'il est configuré la fonction de fermeture en automatique).

Listeau de sécurité en fermeture

Bornes 32-33. En série si listeaux mécaniques NF ; en parallèle si listeaux résistifs 8,2 kΩ.

Sélection typologie de listeau utilisé : Listeau NF (JA1 raccordé) ou Listeau résistif 8,2 kΩ.

L33 normalement allumé : lorsqu'il y a l'intervention du listeau, le voyant s'éteint.

Listeau de sécurité en ouverture

Bornes 32-33-34. En série si listeaux mécaniques NF ; en parallèle si listeaux résistifs 8,2 kΩ.

Sélection typologie de listeau utilisé : Listeau NF (JA2 raccordé) ou Listeau résistif 8,2 kΩ.

L34 normalement allumé : lorsqu'il y a l'intervention du listeau, le voyant s'éteint.

Raccordements et sorties complémentaires

Sortie 24V

Sortie 24Vac (bornes 12-13) pour charge max : n°3 paires photocellules, n°1 récepteur radio, n°1 led sélecteur Chis 37 / Chis-E 37. Toutes les notices d'instructions sont jointes aux respectifs accessoires de commande.

Sortie pour moteurs

Monophasé 230V max 735W - 1,0 HP, ou triphasé 400V max 1100W - 1,5 HP.

• Alimentation moteurs électriques monophasé : bornes 16-17-18 (avec condensateur).
• Alimentation moteurs électriques triphasé : bornes 16-17-18.

Temps de travail ouvre-ferme	0s – 120s
Temps de pause	1s – 220s

Lampe clignotante 230V

Sortie 230Vac (bornes 19-20) pour lampe clignotante max 25W.

DIP-SWITCH-A N°4 :

• ON : Pré-clignotement avant l'ouverture.
• OFF : Sans pré-clignotement.

DIP-SWITCH-A N°10 :

• ON : Lampe clignotante désactivée en pause en automatique (avec Dip 3 = ON).
• OFF : Clignote pendant la pause en automatique (avec Dip 3 = ON).

Alimentation carte 230V - 400V (monophasé ou triphasé)

• Alimentation carte MONOPHASE : 230V - 50/60Hz ±10% (bornes 21 NEUTRE, 23 PHASE).
• Alimentation carte TRIPHASE : 400V - 50/60Hz ±10% (bornes 21-22-23 PHASE).

Positionner correctement le sélecteur de tension 230V / 400V.

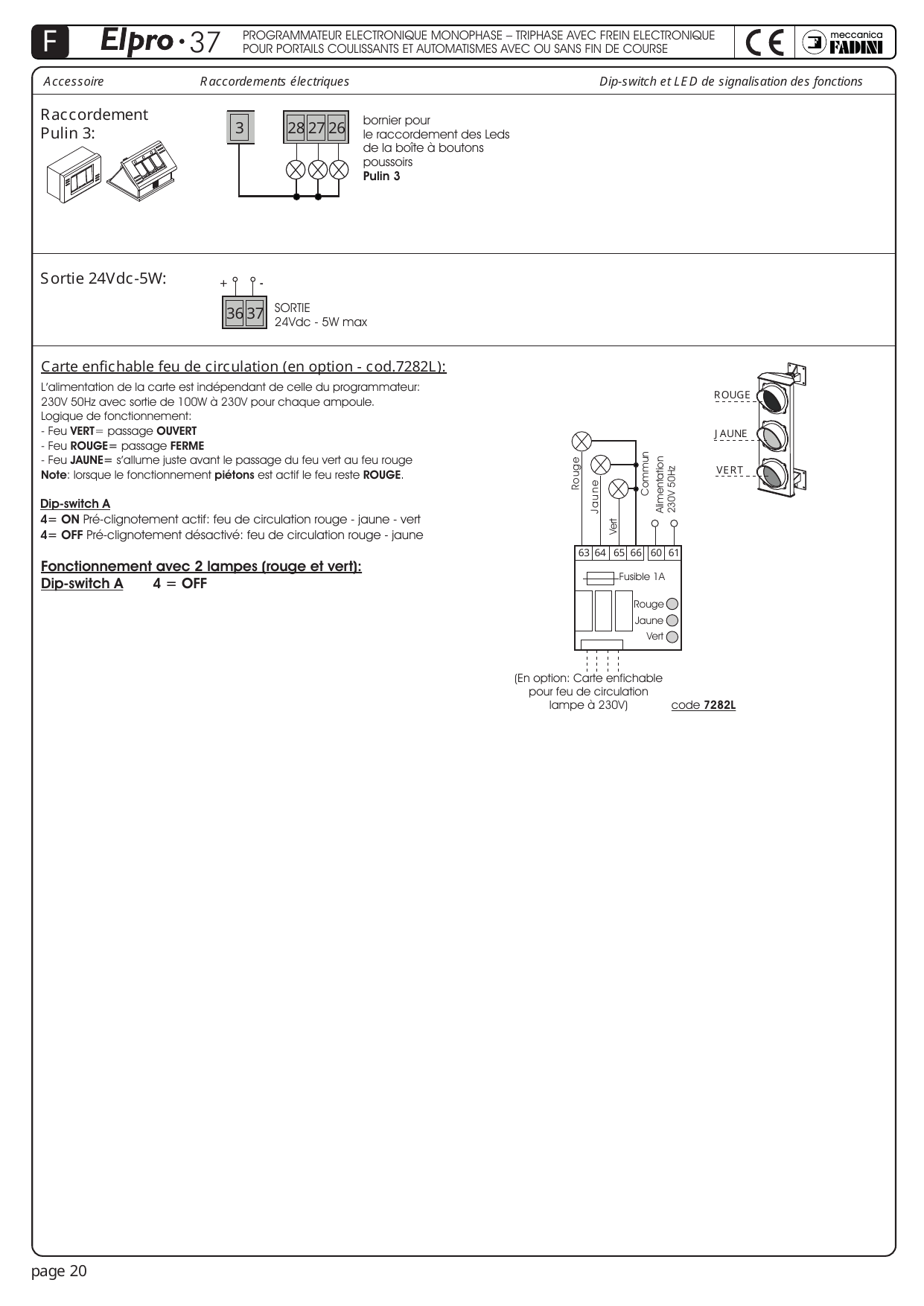

Carte enfichable feu de circulation (en option — code 7282L)

L'alimentation de la carte est indépendante de celle du programmateur : 230V 50Hz avec sortie de 100W à 230V pour chaque ampoule.

Logique de fonctionnement :

• Feu VERT = passage OUVERT
• Feu ROUGE = passage FERMÉ
• Feu JAUNE = s'allume juste avant le passage du feu vert au feu rouge

Note : lorsque le fonctionnement piétons est actif, le feu reste ROUGE.

Bornes : 63 Rouge, 64 Jaune, 65 Vert, 66 Commun, 60-61 Alimentation 230V 50Hz. Fusible 1A.

Dip-switch A :

• 4 = ON : Pré-clignotement actif — feu de circulation rouge - jaune - vert.
• 4 = OFF : Pré-clignotement désactivé — feu de circulation rouge - jaune.

Fonctionnement avec 2 lampes (rouge et vert) : Dip-switch A 4 = OFF.

Raccordement Pulin 3

Bornier (3, 26-27-28) pour le raccordement des Leds de la boîte à boutons poussoirs Pulin 3.

Sortie 24Vdc - 5W

Sortie 24Vdc - 5W max (bornes 36-37).

Fonctions pour l'ouverture coulissante

Automatique / Semi-automatique

Cycle automatique : à la commande ouvre, le portail s'ouvre et s'arrête en pause pour le temps mémorisé dans le trimmer pause. Expiré ce temps, le portail se referme automatiquement.

Cycle semi-automatique : à la commande ouvre, le portail s'ouvre et s'arrête en position d'ouverture. Pour la fermeture du passage, il faut donner l'impulsion de fermeture.

DIP-SWITCH-A N°3 :

• ON : Ferme en automatique.
• OFF : Semi-automatique.

Trimmer Pause : on règle le temps de pause en modalité Automatique de 1s jusqu'à 220s.

Ouverture piétonne

L'ouverture piétonne avec portail fermé est possible à travers la commande sur contacts P-P. On conseille l'utilisation de l'ouverture piétonne avec Dip-A N°3 = ON pour la refermeture automatique. La fonction « Ouverture piétonne » n'est pas active pendant le premier cycle de fonctionnement à la suite de l'absence de tension d'alimentation.

Trimmer Ouverture piétonne : 1s - 45s. Bornes : OUVRE PIETONNE.

L0 éteinte = aucun contact piéton, s'allume à la commande piétons.

Refermeture au passage des photocellules

En phase d'ouverture et en pause (avec DIP-A N°3 = ON) : fonction qui permet la refermeture automatique du portail après 3s du passage à travers le faisceau des photocellules.

DIP-SWITCH-A N°11 :

• ON : Refermeture automatique après 3 secondes du passage des photocellules.
• OFF : Aucune refermeture automatique du passage des photocellules.

DSA : contrôle automatique des photocellules

Pour le contrôle DSA (Dispositif Sécurité Autotest) il faut raccorder à cette sortie (bornes 38-39, sortie 24V AC pour photocellule TX) seulement les projecteurs des photocellules et il faut sélectionner le Dip-A N°9 = ON : avant chaque mouvement du portail, si cette fonction est en service, l'Elpro 37 contrôle que tous les dispositifs photocellules raccordés soient libres d'obstacles et correctement fonctionnants. En cas contraire, le portail ne part pas.

DIP-SWITCH-B N°9 :

• ON : Active le contrôle des sécurités DSA.
• OFF : Désactive le contrôle des sécurités DSA.

Homme mort

On obtient la commande d'ouverture et fermeture « à action maintenue » (sans autotenue dans les relais), donc il y a la présence active d'un opérateur pendant tout le mouvement de l'automation jusqu'à la relâche de la touche ou de la clé du sélecteur.

DIP-SWITCH-B N°6 :

• ON : Active la fonction homme mort.
• OFF : Désactive la fonction homme mort.

Party Function — Ouverture par horloge externe

Raccordement : raccorder en parallèle le contact NO de l'Horloge avec les bornes n°4 OUVRE et n°3 COMMUN, en activant la fermeture automatique au moyen du Dip-Switch n°3 = ON.

Fonctionnement : programmer l'heure d'ouverture dans l'horloge. À l'heure mémorisée le portail s'ouvrira en restant ouvert (la lampe clignotante s'éteint). Il ne répondra plus à aucune commande (même radio) jusqu'au temps rentré dans l'horloge. Quand le temps est terminé, après le temps de pause, il y aura la fermeture automatique.

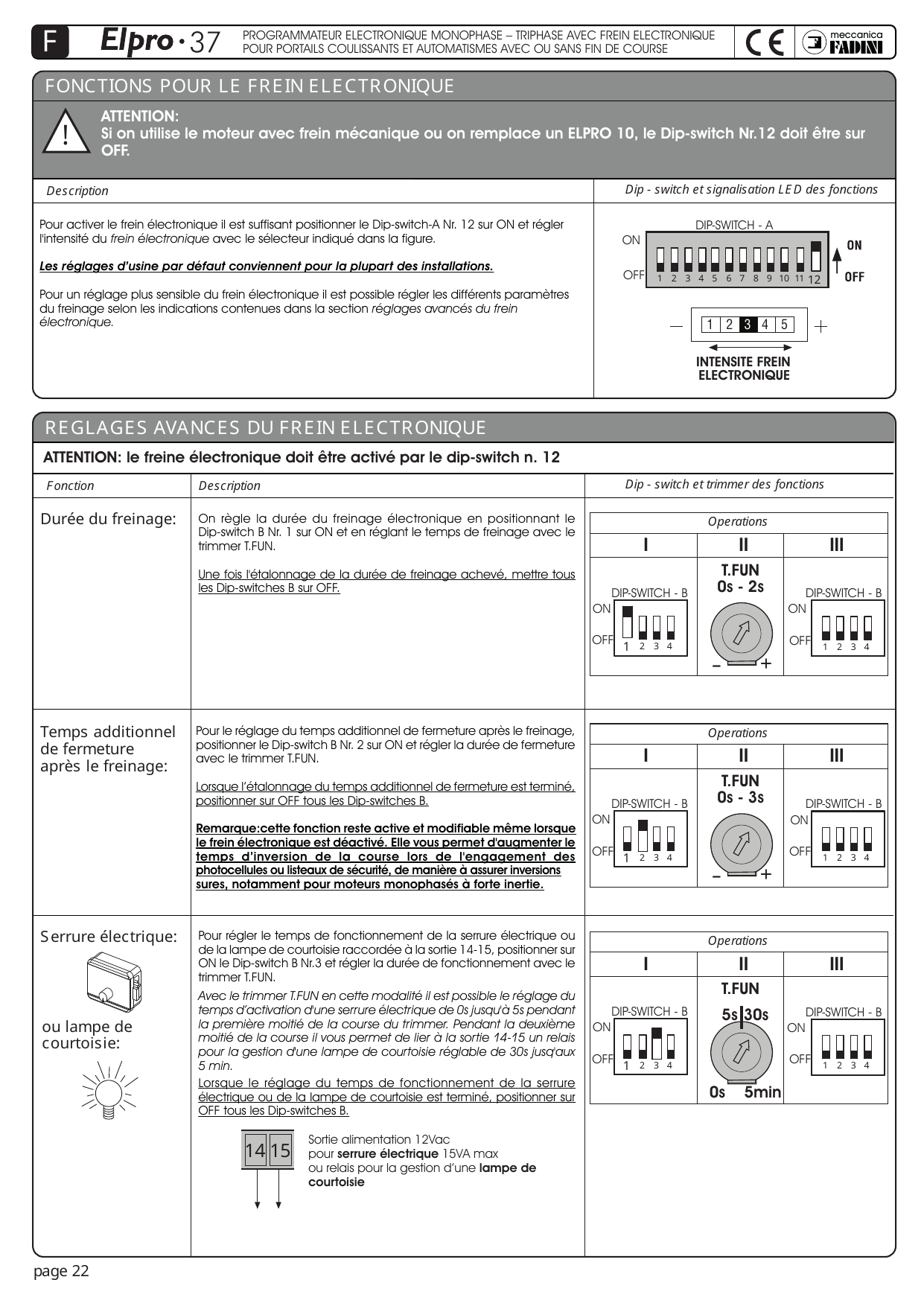

Fonctions pour le frein électronique

Pour activer le frein électronique il est suffisant de positionner le Dip-switch-A Nr.12 sur ON et régler l'intensité du frein électronique avec le sélecteur (positions 1 à 5).

Les réglages d'usine par défaut conviennent pour la plupart des installations.

Pour un réglage plus sensible du frein électronique, il est possible de régler les différents paramètres du freinage selon les indications contenues dans la section réglages avancés du frein électronique.

Réglages avancés du frein électronique

Durée du freinage

On règle la durée du freinage électronique en positionnant le Dip-switch B Nr.1 sur ON et en réglant le temps de freinage avec le trimmer T.FUN (0s - 2s). Une fois l'étalonnage de la durée de freinage achevé, mettre tous les Dip-switches B sur OFF.

Temps additionnel de fermeture après le freinage

Pour le réglage du temps additionnel de fermeture après le freinage, positionner le Dip-switch B Nr.2 sur ON et régler la durée de fermeture avec le trimmer T.FUN (0s - 3s). Lorsque l'étalonnage du temps additionnel de fermeture est terminé, positionner sur OFF tous les Dip-switches B.

Remarque : cette fonction reste active et modifiable même lorsque le frein électronique est désactivé. Elle permet d'augmenter le temps d'inversion de la course lors de l'engagement des photocellules ou listeaux de sécurité, de manière à assurer des inversions sûres, notamment pour moteurs monophasés à forte inertie.

Serrure électrique ou lampe de courtoisie

Pour régler le temps de fonctionnement de la serrure électrique ou de la lampe de courtoisie raccordée à la sortie 14-15, positionner sur ON le Dip-switch B Nr.3 et régler la durée de fonctionnement avec le trimmer T.FUN.

Avec le trimmer T.FUN en cette modalité il est possible de régler le temps d'activation d'une serrure électrique de 0s jusqu'à 5s pendant la première moitié de la course du trimmer. Pendant la deuxième moitié de la course, il permet de lier à la sortie 14-15 un relais pour la gestion d'une lampe de courtoisie réglable de 30s jusqu'à 5 min.

Lorsque le réglage du temps de fonctionnement de la serrure électrique ou de la lampe de courtoisie est terminé, positionner sur OFF tous les Dip-switches B.

Sortie alimentation 12Vac (bornes 14-15) pour serrure électrique 15VA max ou relais pour la gestion d'une lampe de courtoisie.
