Notice FADINI ELPRO 980
Produit concerné
Caractéristiques principales
- Fonction pas-pas
- Homme mort
- Préréglage pour feu de circulation à 3 lumières
- Automatique ou semiautomatique
- Système de supervision des sécurités
- Préréglage pour horloge externe
- Préréglage pour n° 2 Bayt 980 simultanées
Avertissements de sécurité aux usagers
Introduction
Cet automatisme a été conçu pour une utilisation qui respecte ce qu'il y a indiqué dans ce livret, avec les accessoires de sécurité et de signalisation minimaux demandés et avec les dispositifs FADINI. Toute autre application pas expressément indiquée dans ce livret pourrait provoquer des dysfonctionnements ou des dommages à choses et personnes. Meccanica Fadini n'est pas responsable d'éventuels dommages provoqués par une utilisation impropre et non spécifiquement indiquée dans ce livret. En outre, elle n'est pas responsable des dysfonctionnements causés de l'usage de matériels ou accessoires non recommandés par le fabricant. L'entreprise de construction se réserve le droit d'apporter des modifications aux propres produits sans préavis. Tout ce qui n'est pas prévue dans cette notice d'installation n'est pas permis.
Instructions à suivre avant l'installation
Contrôler avant toute intervention que l'entrée soit adapté à l'automatisation, ainsi que ces conditions et structure. Assurez-vous qu'y ne soit pas des risques d'impact, écrasement, cisaillement, convoyage, entraînement et enlèvement, tells qu'on pourrait affecter la sécurité des personnes. Installer l'automatisme loin de tout sources de chaleur et éviter le contact avec substances inflammables. Garder tout dispositifs de contrôle automatisme (émetteurs, lecteurs de proximité, sélecteurs etc) hors de la portée des enfants. Transiter à travers la zone du mouvement du portail seulement lorsque l'automatisme est fermé. Afin de garantir un niveau de sécurité adéquat de l'installation il est nécessaire d'utiliser photocellules, listeaux sensibles, spires magnétiques, détecteurs de masse métalliques, en assurant la sécurité de tout l'aire de mouvement du portail. Identifier les points dangereux de l'installation en l'en indiquant avec bandes jaune-noir ou autres signaux appropriés. Couper l'alimentation avant toute intervention d'entretien ou nettoyage de l'installation. Dans le cas on doit enlever l'opérateur du portail, ne pas couper les fils électrique; mais les débrancher en desserrant les vis du bornier.
L'installation
Toute l'installation doit être accomplie par personnel technique qualifié et autorisé, conformément à la directive Machines 2006/42/CE et, notamment, aux normes EN 12445 et EN 12453. Vérifier la présence en amont de l'installation d'un interrupteur différentiel magnétothermique de 0,03 A de courant 230 V - 50 Hz. Utiliser des objets approprié pour effectuer les tests de fonctionnement des photocellules, détecteurs des masses métalliques, listeaux sensibles, etc. Effectuer une analyse des risques, en utilisant instruments de détection de l'impact et écrasement du bord principale d'ouverture et fermeture, conformément aux normes EN 12445. Définir les solutions appropriées pour éliminer ou réduire tels risques. Dans le cas où le portail à automatiser aurait doué d'une entrée piétonne, il serait bon d'accomplir l'installation de façon que le moteur ne fonctionne pas lorsque l'entrée piéton est utilisé. Fournir des indications concernant la position de l'installation en appliquant sur le portail des plaquettes de signalisation marquée CE. L'installateur doit informer l'utilisateur sur le fonctionnement correct du système, en lui remettant le dossier technique signé, incluant : le schéma et les éléments composants l'installation, l'analyse des risques, la vérification des accessoires de sécurité, la vérification de la force d'impact et la déclaration des risques résiduels.
Indications pour l'utilisateur final
L'utilisateur doit consulter et recevoir information relative au fonctionnement de l'installation et il devient lui-même responsable du bon usage du système. Il faut qu'il conclue un contrat d'entretien ordinaire et extraordinaire (sur appel) avec l'installateur/réparateur. Toute l'intervention d'entretien doivent être accompli par des techniciens qualifiés. Conserver toujours la notice d'installation.
Avertissements pour le fonctionnement correct de l'installation
Pour que l'installation fonctionne correctement de façon durable et conformément aux normes de sécurité en vigueur, vous devez faire effectuer un entretien correct et le monitorage de toute l'installation au niveau de l'automation, des appareils électroniques installés et des câblages qui y sont branchés. Toute l'installation doit être effectuée par un technicien qualifié, qui doit remplir le Manuel d'Entretien indiqué dans le Livret des Normes (à demander ou télécharger sur le site www.fadini.net/supporto/downloads). L'automation : contrôle d'entretien tous les 6 mois au moins, tandis que le contrôle d'entretien des appareils électroniques et systèmes de sécurité doit être accompli une fois par mois au moins. Meccanica Fadini snc n'est pas responsable de l'éventuel non-respect des règles de bonne technique d'installation et/ou de l'entretien incorrect du système.
Ramassage des matériaux
Les éléments d'emballage, tels que le carton, nylon, polystyrène, etc. peuvent être recyclés avec le collecte séparé (en vérifiant la réglementation en vigueur en la matière dans le pays où le dispositif est monté). Les composants électriques et électroniques, les batteries peuvent contenir des substances polluantes : enlever et confier tels composants aux sociétés chargées du traitement et de l'élimination des déchets, dans le respect de la directive 2012/19/UE. Ne pas jeter déchets nuisibles à l'environnement.
Déclaration UE de conformité
Fabricant : Meccanica Fadini snc
Adresse : Via Mantova, 177/A - 37053 Cerea - VR - Italy
déclare sous sa propre responsabilité que le produit : Programmateur électronique modèle ELPRO 980 il est conforme à la législation d'harmonisation de l'Union :
- Directive Compatibilité Electromagnétique 2014/30/UE
- Directive Basse Tension 2014/35/UE
Cerea, 19/04/2017 — Meccanica Fadini s.n.c., Directeur Responsable
Programmateur électronique Elpro 980
Attention : l'installation de ce programmateur électronique demande une connaissance technique spécifique et elle doit être effectuée par personnel qualifié et habilité selon les normes de sécurité en vigueur. Il faut lire et suivre attentivement les notices d'instruction pour éviter un usage et/ou une installation pas corrects du programmateur électronique. Le programmateur électronique ELPRO 980 a été étudié et réalisé pour la gestion de barrières routières hydrauliques BAYT 980. Une utilisation différente, par rapport à ce qu'il y a écrit dans ce notice d'instruction, est interdite.
Meccanica Fadini ne s'assume aucune responsabilité pour dommages, à choses ou personnes, provoqués par une installation pas correcte ou par l'absence de respect des normes en vigueur. Toutes les opérations de maintenance ou vérifie du produit doivent être effectués par personnel qualifié.
Avant d'effectuer n'importe quelle intervention sur la carte, enlever l'alimentation électrique. En outre, nous recommandons de visionner le livret Normes de Sécurité que Meccanica Fadini met à disposition. L'entreprise de construction ne s'assume aucune responsabilité pour l'usage impropre du programmateur électronique.
Description générale
Elpro 980 est une carte à microprocesseur pour commander et gestir des barrières routières hydrauliques Bayt 980. Alimentation : 230 V - 50 Hz ±10% monophasée. Les branchements de la partie de puissance à tension de réseau doivent être bien separés des branchements de contrôle et sécurité en basse tension, fusible de protection général et moteur 5 A, transformateur principale 630 mA, transformateur secondaire 2 A. L'entreprise de construction ne s'assume pas des responsabilités en ce qui concerne l'usage incorrect du programmateur ; et elle se réserve le droit d'apporter des modifications au programmateur en n'importe quel moment.
Logique de fonctionnement
Donnée l'impulsion de commande ouverture, il y a le fonctionnement ouverture-pause-fermeture en automatique ou semiautomatique. En outre, on peut avoir la fonction radio pas pas, radio n'inverse pas en ouverture, avec ou sans présignalisation, lampe clignotante éteinte - allumée en pause, fonction homme mort totale ou seulement en phase de fermeture, diagnostique à led pour voir les entrées de l'installation. Une particulière fonction de logique pour la sécurité du mouvement de l'automation contrôle automatiquement, même avec le moteur électrique éteint, qu'il n'y ait pas des mouvements de la lisse jusqu'à quand les dispositifs de sécurité comme photocellules, listeaux sensibles ou détecteur de masses, engagés avec un obstacle présent, sont liberés. Pour l'installation de deux barrières qui travaillent en même temps (pour passages routiers larges), on peut raccorder deux Elpro 980 sur les barrières à coté de la route utilisant seulement trois fils sur les sorties 27/28/29 et l'alimentation à 230 V. Les deux barrières doivent avoir même longueur et vitesse. De cette façon une des deux barrières devient la barrière principale (tous les branchements de sécurité et de commande doivent être portés sur la barrière principale) qui contrôle la barrière secondaire, sur laquelle on doit exclure les contacts de sécurité (arrêt et photocellule) avec un pontage.
Si le programmateur ne fonctionne pas
- Assurez-vous que l'alimentation au programmateur électronique soit 230 V ± 10% 50 Hz
- Assurez-vous que l'alimentation au moteur electrique soit 230 V ± 10% 50 Hz
- Pour distances supérieures aux 50 mètres augmenter la section des fils.
- Contrôler les fusibles.
- Contrôler tous les contacts fermés du programmateur.
- Contrôler qu'il n'y ait pas une chute de tension entre le programmateur et le moteur électrique.
LED de contrôle
| LED | Fonction |
|---|---|
| L1 | Photocellules, s'éteint en cas d'obstacle |
| L2 | Ouvre, s'allume à l'impulsion de commande d'ouverture |
| L3 | Ferme, s'allume à l'impulsion de commande de fermeture |
| L4 | Arrêt, s'éteint à l'impulsion de commande d'arrêt |
| L5 | Radio, s'allume à chaque impulsion du émetteur |
| L6 | Fin de course ferme, éteint à portail fermé |
| L7 | Fin de course ouvre, éteint à portail ouvert |
| L8 | Alimentation 230 V - 50 Hz, est allumé |
Dip-switch
| N° | Fonction |
|---|---|
| 1 = ON | Photocellule arrête en ouverture |
| 2 = ON | Radio n'inverse pas (n'arrête pas) en ouverture |
| 3 = ON | Ferme en automatique |
| 4 = ON | Présignalisation active |
| 5 = ON | Radio pas-pas avec arrêt intermédiaire |
| 6 = ON | Service homme mort (Dip 4 = OFF et Dip 3 = OFF) |
| 7 = ON | Seulement fermeture homme mort |
| 8 = ON | Lampe de signalisation pas active en pause |
| 9 = ON | En ouverture et en pause, referme après le passage de la photocellule |
| 10 = ON | Effectue n'importe quelle opération d'ouverture ou fermeture seulement après avoir vérifié que toutes les sécurités sont actives et pas engagées |
| 11 = OFF | libre à déterminer |
| 12 = ON | Active la fonction carte secondaire (modalité slave) |

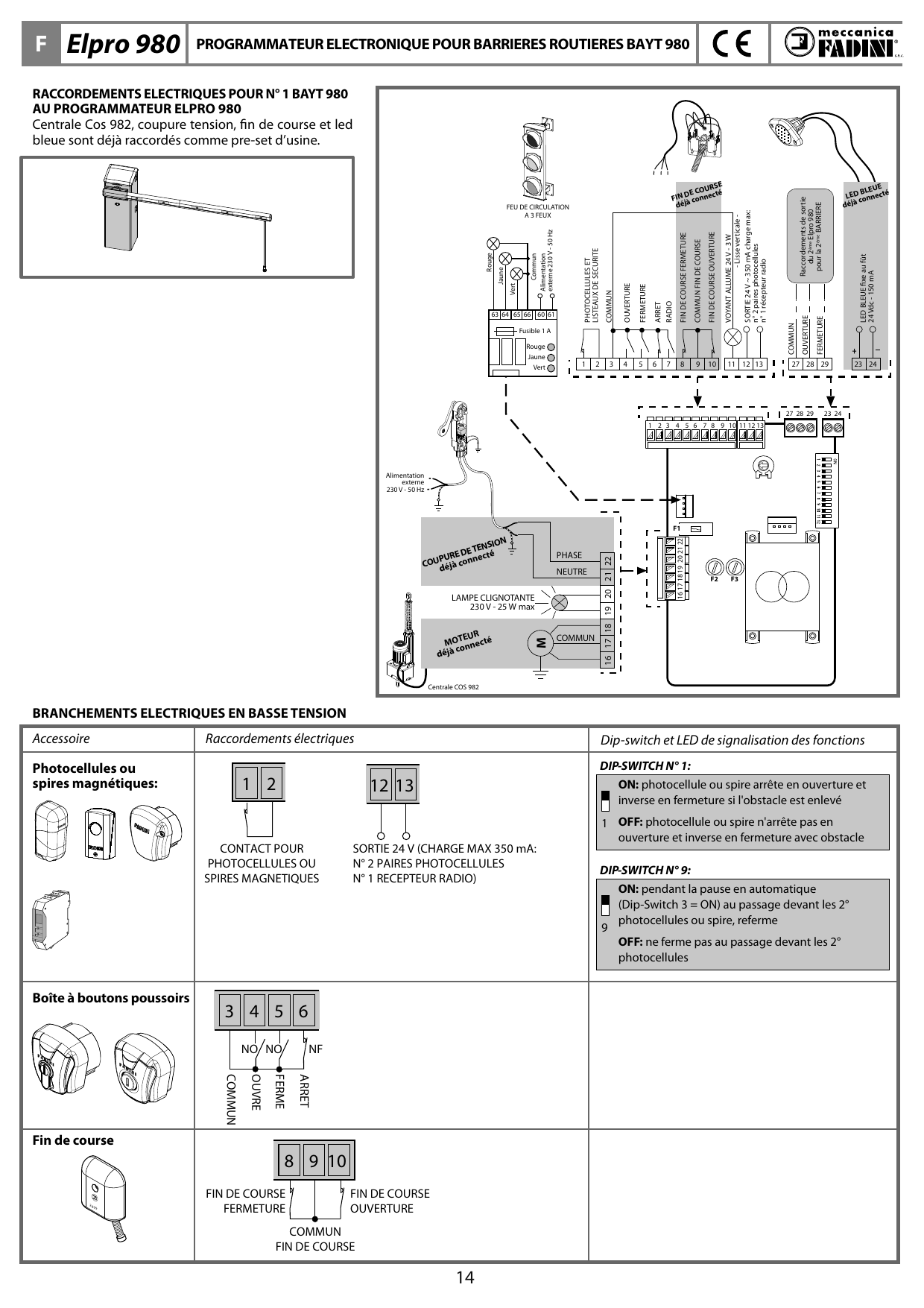

Raccordements électriques pour n° 1 Bayt 980 au programmateur Elpro 980
Centrale Cos 982, coupure tension, fin de course et led bleue sont déjà raccordés comme pre-set d'usine.
Branchements électriques en basse tension
Photocellules ou spires magnétiques
Bornes 1-2 : contact pour photocellules ou spires magnétiques. Bornes 12-13 : sortie 24 V (charge max 350 mA : n° 2 paires photocellules, n° 1 récepteur radio).
- Dip-switch n° 1 — ON : photocellule ou spire arrête en ouverture et inverse en fermeture si l'obstacle est enlevé. OFF : photocellule ou spire n'arrête pas en ouverture et inverse en fermeture avec obstacle.
- Dip-switch n° 9 — ON : pendant la pause en automatique (Dip-Switch 3 = ON) au passage devant les 2° photocellules ou spire, referme. OFF : ne ferme pas au passage devant les 2° photocellules.
Boîte à boutons poussoirs
Bornes 3-4-5-6 : Commun (3), Ouvre (4, NO), Ferme (5, NO), Arrêt (6, NF).
Fin de course
Bornes 8-9-10 : Fin de course fermeture (8), Commun fin de course (9), Fin de course ouverture (10).
Contact radio
Bornes 3 (Commun) et 7 (Contact radio) : Ouvre/ferme (normal), inversion de marche à chaque impulsion, pas-pas.
- Dip-switch n° 2 — ON : n'inverse pas en ouverture. OFF : inverse la marche à chaque impulsion.
- Dip-switch n° 5 — ON : pas-pas avec arrêt intermédiaire. OFF : fonctionnement normal.
Branchements électriques de puissance
Moteur
Bornes 16-17-18 : moteur monophasé, commun (17). Temps de travail : le trimmer temps travail n'est pas prévu, le programmateur travaille seulement avec les fins de course et il a un temps travail max préreglé à 25 s (Bayt 980 lisse 8 m avec grille : max 19 s).
Lampe clignotante externe
Bornes 19-20 : lampe clignotante 230 V - 25 W max.
- Dip-switch n° 4 — ON : présignalisation. OFF : sans présignalisation.
- Dip-switch n° 8 — ON : lampe clignotante éteinte durant la pause en automatique. OFF : clignote durant la pause en automatique.
Alimentation
Bornes 21-22 : Phase (22), Neutre (21) — alimentation carte 230 V ± 10% 50 Hz monophasée. L'alimentation à la carte est possible seulement après avoir branché la coupure tension à la ligne 230 V - 50 Hz.
Fonctions
Automatique / semiautomatique
Cycle automatique : à l'impulsion de commande ouvre, la lisse se lève et s'arrête en pause pour le temps rentré dans le trimmer T2. Terminé ce temps la lisse se referme automatiquement.
Cycle semiautomatique : à l'impulsion de commande ouvre, la lisse se lève. Pour fermer le passage il faut donner une impulsion de fermeture.
- Dip-switch n° 3 — ON : ferme en automatique. OFF : ne ferme pas en automatique ; fonction semiautomatique.
- Temps de pause : de 0 à 180 s (trimmer).
Homme mort
On obtient le mouvement d'ouverture et fermeture « à action maintenue » (sans autotenue des relais), donc il y a la présence active d'un opérateur pendant tout le mouvement de l'automation jusqu'à la relâche de la touche ou de la clé du sélecteur.
- Dip-switch n° 6 — ON : Fonctionnement « homme mort ». OFF : Fonctionnement normal.
Horloge externe (option)
Horloge : le programmateur Elpro 980 permet le raccordement d'une horloge horaire normale.
Raccordement : raccorder en parallèle le contact NO de l'horloge avec la borne n° 4 OUVRE et n° 3 COMMUN, activant la refermeture automatique avec le dip-switch n° 3 = ON.
Fonctionnement : mémoriser l'heure d'ouverture dans l'horloge. À l'heure mémorisée, la lisse se lève restant ouverte (la lampe clignotante s'éteint et le voyant signale avec 2 brefs clignotements suivis par une pause plus longue), et elle ne répondra plus à aucune commande (même radio) jusqu'à l'expiration du temps rentré dans l'horloge. À l'expiration de ce temps, il y aura la pause et, ensuite, la fermeture automatique.

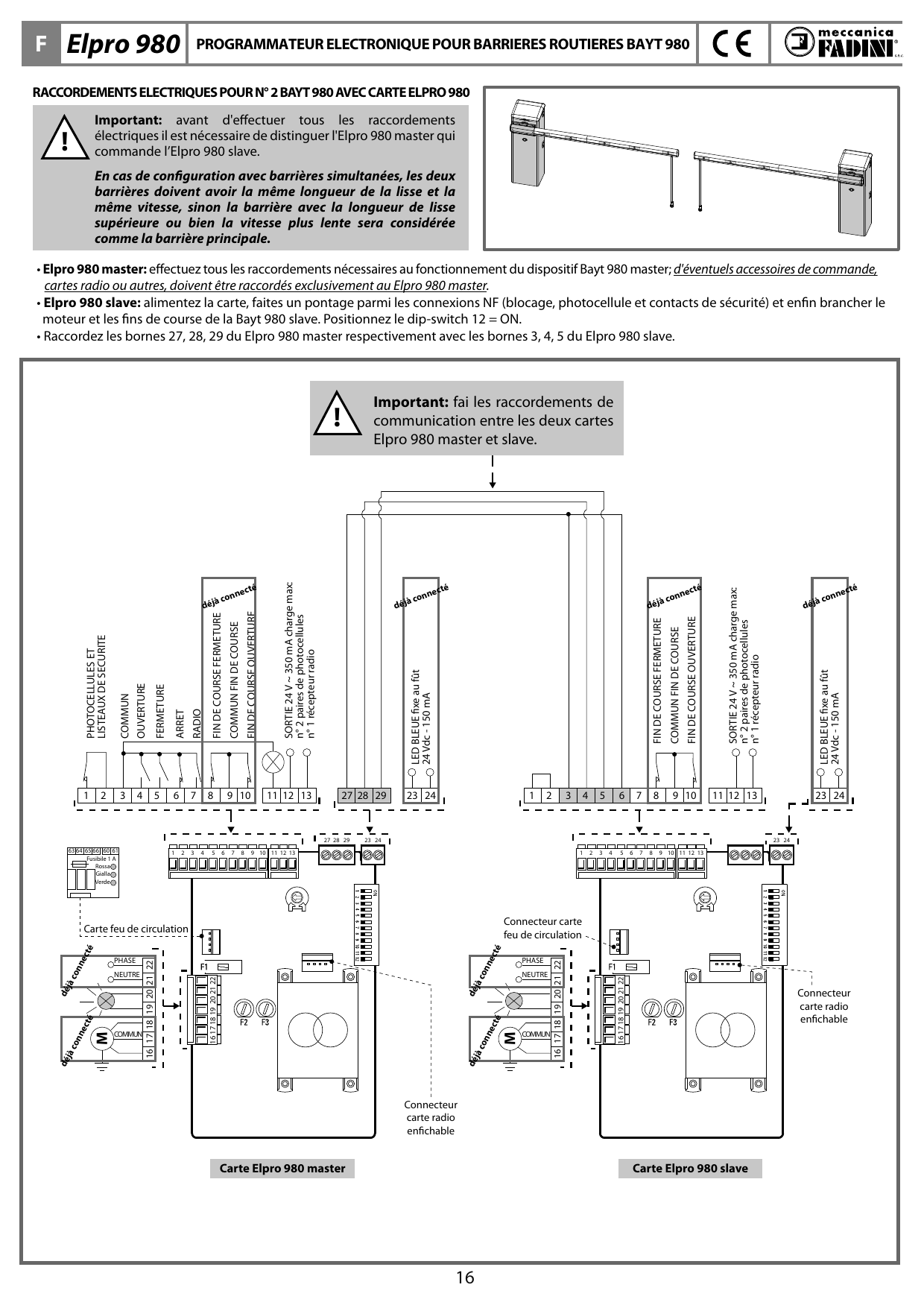

Raccordements électriques pour n° 2 Bayt 980 avec carte Elpro 980
Important : avant d'effectuer tous les raccordements électriques il est nécessaire de distinguer l'Elpro 980 master qui commande l'Elpro 980 slave.
En cas de configuration avec barrières simultanées, les deux barrières doivent avoir la même longueur de la lisse et la même vitesse, sinon la barrière avec la longueur de lisse supérieure ou bien la vitesse plus lente sera considérée comme la barrière principale.
- Elpro 980 master : effectuez tous les raccordements nécessaires au fonctionnement du dispositif Bayt 980 master ; d'éventuels accessoires de commande, cartes radio ou autres, doivent être raccordés exclusivement au Elpro 980 master.
- Elpro 980 slave : alimentez la carte, faites un pontage parmi les connexions NF (blocage, photocellule et contacts de sécurité) et enfin brancher le moteur et les fins de course de la Bayt 980 slave. Positionnez le dip-switch 12 = ON.
- Raccordez les bornes 27, 28, 29 du Elpro 980 master respectivement avec les bornes 3, 4, 5 du Elpro 980 slave.
Caractéristiques techniques
| Alimentation carte monophasée | 230 V - 50 Hz |
| Alimentation carte triphasée | - |
| Puissance max. moteurs | 1.200 W |
| Sortie lumière de courtoisie | - |
| Sortie photocellules/sélecteur/récepteur radio | 24 Vac max 350 mA |
| Sortie voyant de signalisation | 24 V - 3 W max |
| Sortie pour contrôle DSA | - |
| Sortie lampe clignotante | 230 V - 25 W max |
| Temps de travail | 25 s max |
| Temps de pause | 0 - 180 s |
| Temps de retard vantail à la fermeture | - |
| Temps d'ouverture piétons | - |
| Dimensions boîte | 235x314x139 mm |
| Degré de protection | IP 53 |
| Température de service | -20 °C +55 °C |
