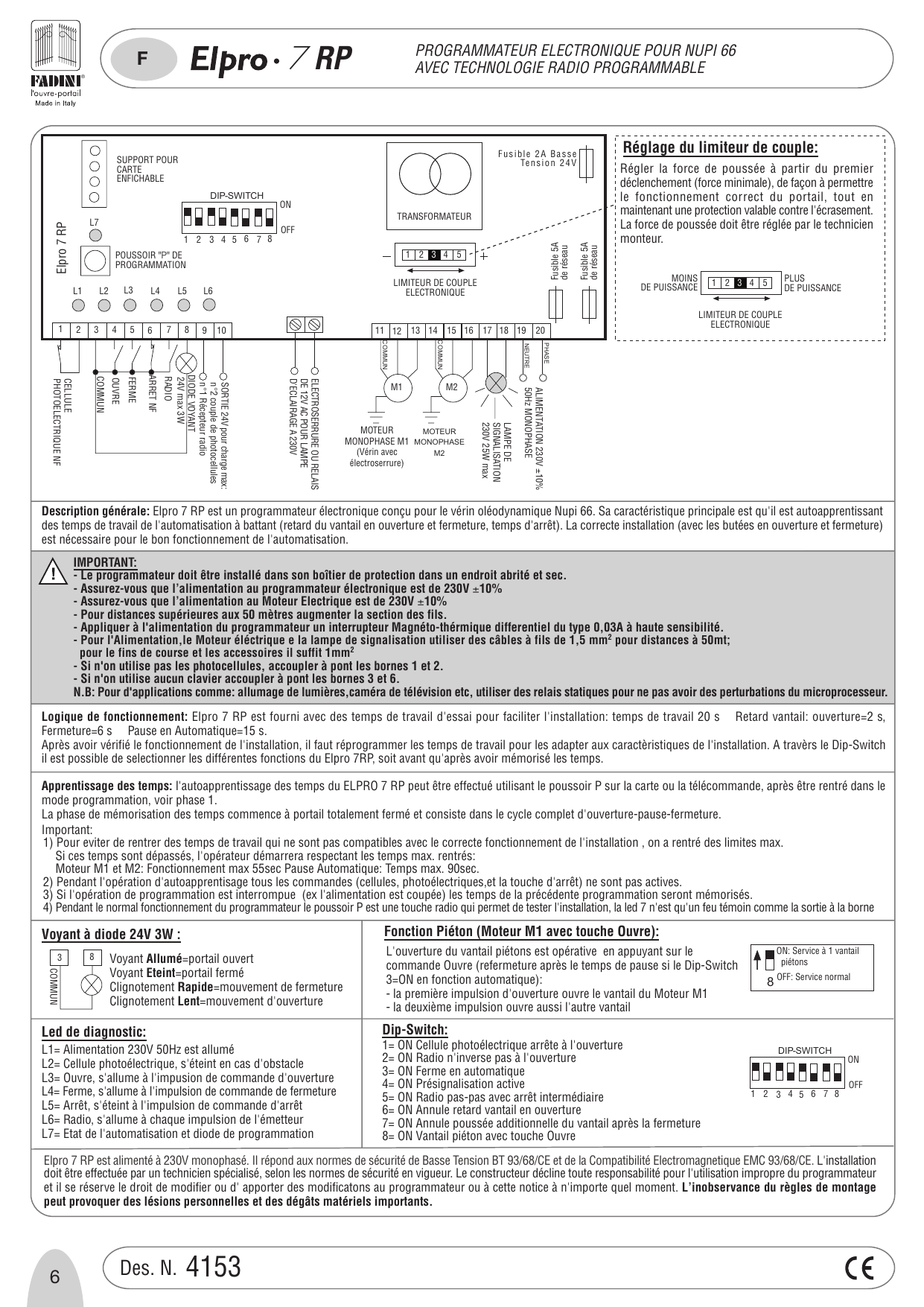

Notice FADINI ELPRO 7 RP
Produit concerné
Elpro · 7 RP — Programmateur électronique pour Nupi 66 avec technologie radio programmable
Principales caractéristiques :
- Autoapprentissage des temps par télécommande
- Fonction automatique-semiautomatique
- Fonction pas-pas avec arrêt intermédiaire
- Fonction vantail piétons
- Dip-switch de programmation
Description générale
Elpro 7 RP est un programmateur électronique conçu pour le vérin oléodynamique Nupi 66. Sa caractéristique principale est qu'il est autoapprentissant des temps de travail de l'automatisation à battant (retard du vantail en ouverture et fermeture, temps d'arrêt). La correcte installation (avec les butées en ouverture et fermeture) est nécessaire pour le bon fonctionnement de l'automatisation.
Important
- Le programmateur doit être installé dans son boîtier de protection dans un endroit abrité et sec.
- Assurez-vous que l'alimentation au programmateur électronique est de 230V ±10%.
- Assurez-vous que l'alimentation au Moteur Électrique est de 230V ±10%.
- Pour distances supérieures aux 50 mètres, augmenter la section des fils.
- Appliquer à l'alimentation du programmateur un interrupteur Magnéto-thermique différentiel du type 0,03A à haute sensibilité.
- Pour l'Alimentation, le Moteur électrique et la lampe de signalisation, utiliser des câbles à fils de 1,5 mm² pour distances à 50 m ; pour les fins de course et les accessoires il suffit 1 mm².
- Si l'on n'utilise pas les photocellules, accoupler à pont les bornes 1 et 2.
- Si l'on n'utilise aucun clavier, accoupler à pont les bornes 3 et 6.
N.B : Pour des applications comme : allumage de lumières, caméra de télévision etc., utiliser des relais statiques pour ne pas avoir des perturbations du microprocesseur.
Configuration des Dip-Switch
| Dip | Position ON |
|---|---|
| 1 | Cellule photoélectrique arrête à l'ouverture |
| 2 | Radio n'inverse pas à l'ouverture |
| 3 | Ferme en automatique |
| 4 | Présignalisation active |
| 5 | Radio pas-pas avec arrêt intermédiaire |
| 6 | Annule retard vantail en ouverture |
| 7 | Annule poussée additionnelle du vantail après la fermeture |
| 8 | Vantail piéton avec touche Ouvre |
Led de diagnostic
| Led | Fonction |
|---|---|
| L1 | Alimentation 230V 50Hz est allumé |
| L2 | Cellule photoélectrique, s'éteint en cas d'obstacle |
| L3 | Ouvre, s'allume à l'impulsion de commande d'ouverture |
| L4 | Ferme, s'allume à l'impulsion de commande de fermeture |
| L5 | Arrêt, s'éteint à l'impulsion de commande d'arrêt |
| L6 | Radio, s'allume à chaque impulsion de l'émetteur |
| L7 | État de l'automatisation et diode de programmation |
Voyant à diode 24V 3W
- Voyant Allumé = portail ouvert
- Voyant Éteint = portail fermé
- Clignotement Rapide = mouvement de fermeture
- Clignotement Lent = mouvement d'ouverture
Réglage du limiteur de couple
Régler la force de poussée à partir du premier déclenchement (force minimale), de façon à permettre le fonctionnement correct du portail, tout en maintenant une protection valable contre l'écrasement. La force de poussée doit être réglée par le technicien monteur.
Sortie 24V — charge maximale
- n°2 couples de photocellules
- n°1 Récepteur radio
Logique de fonctionnement
Elpro 7 RP est fourni avec des temps de travail d'essai pour faciliter l'installation : temps de travail 20 s ; Retard vantail : ouverture = 2 s, Fermeture = 6 s ; Pause en Automatique = 15 s.
Après avoir vérifié le fonctionnement de l'installation, il faut reprogrammer les temps de travail pour les adapter aux caractéristiques de l'installation. À travers le Dip-Switch il est possible de sélectionner les différentes fonctions du Elpro 7 RP, soit avant qu'après avoir mémorisé les temps.
Important :
- Pour éviter de rentrer des temps de travail qui ne sont pas compatibles avec le correct fonctionnement de l'installation, on a rentré des limites max. Si ces temps sont dépassés, l'opérateur démarrera respectant les temps max. rentrés : Moteur M1 et M2 : Fonctionnement max 55 sec ; Pause Automatique : Temps max. 90 sec.
- Pendant l'opération d'autoapprentissage tous les commandes (cellules photoélectriques et la touche d'arrêt) ne sont pas actives.
- Si l'opération de programmation est interrompue (ex. l'alimentation est coupée), les temps de la précédente programmation seront mémorisés.
- Pendant le normal fonctionnement du programmateur, le poussoir P est une touche radio qui permet de tester l'installation, la led 7 n'est qu'un feu témoin comme la sortie à la borne.
Fonction Piéton (Moteur M1 avec touche Ouvre)
Dip 8 — ON : Service à 1 vantail piétons / OFF : Service normal.
L'ouverture du vantail piétons est opérative en appuyant sur la commande Ouvre (refermeture après le temps de pause si le Dip-Switch 3 = ON en fonction automatique) :
- la première impulsion d'ouverture ouvre le vantail du Moteur M1 ;
- la deuxième impulsion ouvre aussi l'autre vantail.

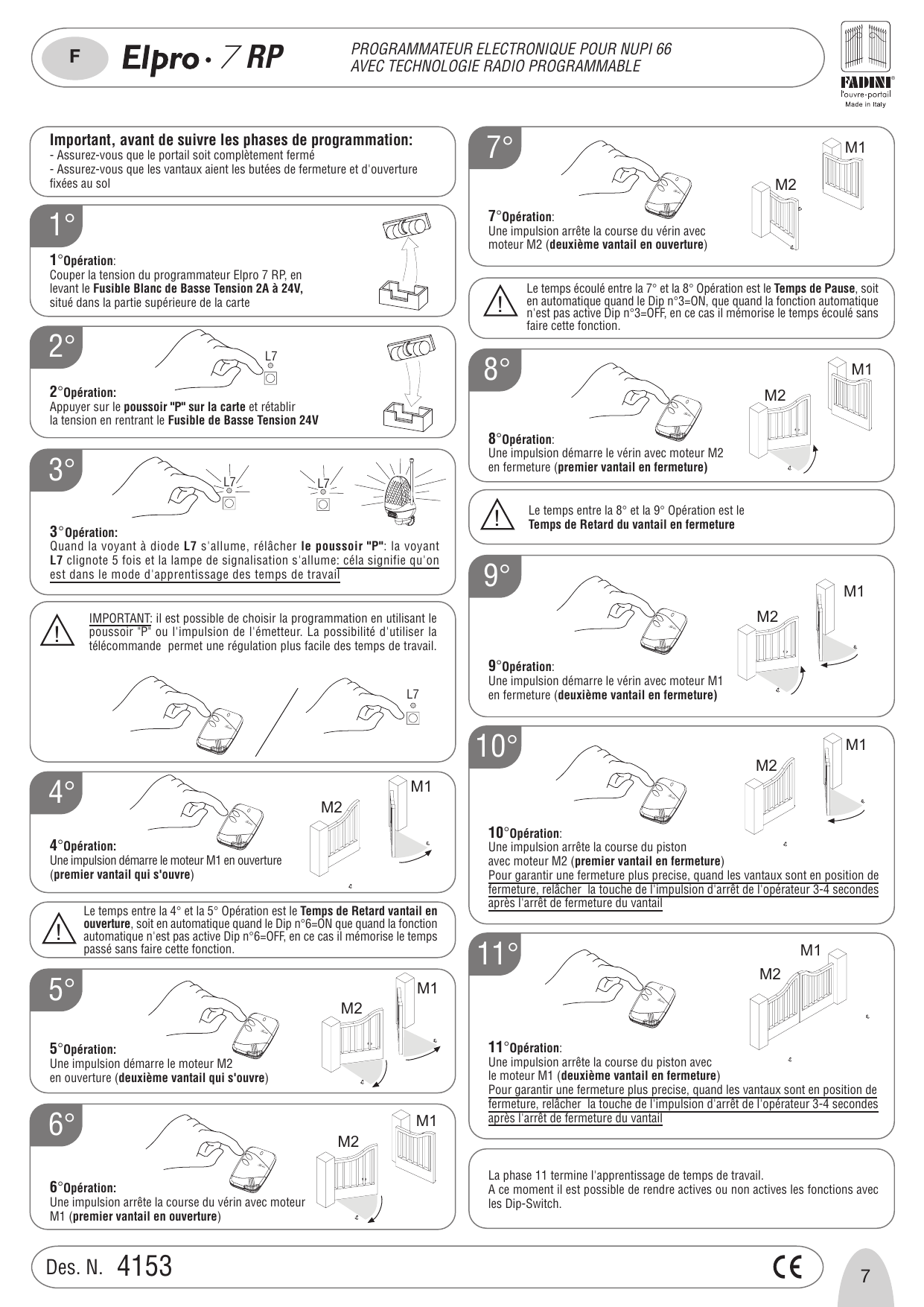

Apprentissage des temps
L'autoapprentissage des temps du ELPRO 7 RP peut être effectué utilisant le poussoir P sur la carte ou la télécommande, après être rentré dans le mode programmation, voir phase 1. La phase de mémorisation des temps commence à portail totalement fermé et consiste dans le cycle complet d'ouverture-pause-fermeture.
Important, avant de suivre les phases de programmation :
- Assurez-vous que le portail soit complètement fermé.
- Assurez-vous que les vantaux aient les butées de fermeture et d'ouverture fixées au sol.
1ʳᵉ Opération
Couper la tension du programmateur Elpro 7 RP, en levant le Fusible Blanc de Basse Tension 2A à 24V, situé dans la partie supérieure de la carte.
2ᵉ Opération
Appuyer sur le poussoir « P » sur la carte et rétablir la tension en rentrant le Fusible de Basse Tension 24V.
3ᵉ Opération
Quand le voyant à diode L7 s'allume, relâcher le poussoir « P » : le voyant L7 clignote 5 fois et la lampe de signalisation s'allume : cela signifie qu'on est dans le mode d'apprentissage des temps de travail.
Important : il est possible de choisir la programmation en utilisant le poussoir « P » ou l'impulsion de l'émetteur. La possibilité d'utiliser la télécommande permet une régulation plus facile des temps de travail.
4ᵉ Opération
Une impulsion démarre le moteur M1 en ouverture (premier vantail qui s'ouvre).
Le temps entre la 4ᵉ et la 5ᵉ Opération est le Temps de Retard vantail en ouverture, soit en automatique quand le Dip n°6 = ON, que quand la fonction automatique n'est pas active Dip n°6 = OFF, en ce cas il mémorise le temps passé sans faire cette fonction.
5ᵉ Opération
Une impulsion démarre le moteur M2 en ouverture (deuxième vantail qui s'ouvre).
6ᵉ Opération
Une impulsion arrête la course du vérin avec moteur M1 (premier vantail en ouverture).
7ᵉ Opération
Une impulsion arrête la course du vérin avec moteur M2 (deuxième vantail en ouverture).
Le temps écoulé entre la 7ᵉ et la 8ᵉ Opération est le Temps de Pause, soit en automatique quand le Dip n°3 = ON, que quand la fonction automatique n'est pas active Dip n°3 = OFF, en ce cas il mémorise le temps écoulé sans faire cette fonction.
8ᵉ Opération
Une impulsion démarre le vérin avec moteur M2 en fermeture (premier vantail en fermeture).
Le temps entre la 8ᵉ et la 9ᵉ Opération est le Temps de Retard du vantail en fermeture.
9ᵉ Opération
Une impulsion démarre le vérin avec moteur M1 en fermeture (deuxième vantail en fermeture).
10ᵉ Opération
Une impulsion arrête la course du piston avec moteur M2 (premier vantail en fermeture). Pour garantir une fermeture plus précise, quand les vantaux sont en position de fermeture, relâcher la touche de l'impulsion d'arrêt de l'opérateur 3-4 secondes après l'arrêt de fermeture du vantail.
11ᵉ Opération
Une impulsion arrête la course du piston avec le moteur M1 (deuxième vantail en fermeture). Pour garantir une fermeture plus précise, quand les vantaux sont en position de fermeture, relâcher la touche de l'impulsion d'arrêt de l'opérateur 3-4 secondes après l'arrêt de fermeture du vantail.
La phase 11 termine l'apprentissage des temps de travail. À ce moment il est possible de rendre actives ou non actives les fonctions avec les Dip-Switch.
Dimensions du boîtier
| Dimension | Valeur (mm) |
|---|---|
| Largeur totale | 200 |
| Largeur interne | 182 |
| Hauteur totale | 280 |
| Hauteur interne | 260 |
| Profondeur | 110 |
Elpro 7 RP est alimenté à 230V monophasé. Il répond aux normes de sécurité de Basse Tension BT 93/68/CE et de la Compatibilité Électromagnétique EMC 93/68/CE. L'installation doit être effectuée par un technicien spécialisé, selon les normes de sécurité en vigueur. Le constructeur décline toute responsabilité pour l'utilisation impropre du programmateur et il se réserve le droit de modifier ou d'apporter des modifications au programmateur ou à cette notice à n'importe quel moment. L'inobservance des règles de montage peut provoquer des lésions personnelles et des dégâts matériels importants.
L'installation doit être effectuée par un technicien qualifié suivant le manuel des Normes de Sécurité de Meccanica Fadini.
Directive 2003/108/CE — Élimination des matériaux électriques et électroniques : interdit de jeter dans les déchets des matériaux nocifs pour l'environnement.
