Notice FADINI ELPRO 64
Produit concerné
Junior 624 – 24 Vdc
Motoréducteur électromécanique pour portails coulissants avec programmateur ELPRO 64.
Conforme aux normes EN 13241, EN 12453, EN 12445. Made in Italy.
Avertissements de sécurité aux usagers
Nous vous remercions
Nous vous remercions d'avoir acheté un produit Fadini. Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats. Veuillez bien garder ce manuel et toujours vous y référer pour une utilisation sécurisée et adéquate de l'appareil.
Introduction
Cet automatisme a été conçu pour une utilisation qui respecte ce qu'il y a indiqué dans ce livret, avec les accessoires de sécurité et de signalisation minimaux demandés et avec les dispositifs Fadini.
Toute autre application pas expressément indiquée dans ce livret pourrait provoquer des dysfonctionnements ou des dommages à choses et personnes. Meccanica Fadini n'est pas responsable d'éventuels dommages provoqués par une utilisation impropre et non spécifiquement indiquée dans ce livret. En outre, elle n'est pas responsable des dysfonctionnements causés par l'usage de matériels ou accessoires non recommandés par le fabricant. L'entreprise de construction se réserve le droit d'apporter des modifications aux propres produits sans préavis. Tout ce qui n'est pas prévu dans cette notice d'installation n'est pas permis.
Instructions à suivre avant l'installation
- Contrôler avant toute intervention que l'entrée soit adaptée à l'automatisation, ainsi que ces conditions et la structure.
- Assurez-vous qu'il n'y ait pas des risques d'impact, écrasement, cisaillement, convoyage, entraînement et enlèvement, tels qu'on pourrait affecter la sécurité des personnes.
- Installer l'automatisme loin de tout sources de chaleur et éviter le contact avec substances inflammables.
- Garder tout dispositifs de contrôle automatisme (émetteurs, lecteurs de proximité, sélecteurs etc) hors de la portée des enfants.
- Transiter à travers la zone du mouvement du portail seulement lorsque l'automatisme est fermé.
- Afin de garantir un niveau de sécurité adéquat de l'installation il est nécessaire utiliser photocellules, listeaux sensibles, spires magnétiques, détecteurs de masse métalliques, en assurant la sécurité de tout l'aire de mouvement du portail.
- Identifier les points dangereux de l'installation en l'en indiquant avec bandes jaune-noir ou autres signaux appropriés.
- Couper l'alimentation avant toute intervention d'entretien ou nettoyage de l'installation.
- Dans le cas où on doit enlever l'opérateur du portail, ne pas couper les fils électriques ; mais débranchez-les en desserrant les vis du bornier.
L'installation
- Toute l'installation doit être accomplie par personnel technique qualifié et autorisé, conformément à la directive Machines 2006/42/CE et, notamment, aux normes EN 12445 et EN 12453.
- Vérifier la présence en amont de l'installation d'un interrupteur différentiel magnétothermique de 0,03 A de courant 230 V - 50 Hz.
- Utiliser des objets approprié pour effectuer les tests de fonctionnement des photocellules, détecteurs des masses métalliques, listeaux sensibles, etc.
- Effectuer une analyse des risques, en utilisant instruments de détection de l'impact et écrasement du bord principale d'ouverture et fermeture, conformément aux normes EN 12445.
- Définir les solutions appropriées pour éliminer ou réduire tels risques.
- Dans le cas où le portail à automatiser aurait doué d'une entrée piétonne, il serait bon d'accomplir l'installation de façon que le moteur ne fonctionne pas lorsque l'entrée piéton est utilisé.
- Fournir des indications concernant la position de l'installation en appliquant sur le portail des plaquettes de signalisation marquée CE.
- L'installateur doit informer l'utilisateur sur le fonctionnement correct du système, en lui remettant le dossier technique signé, incluant : le schéma et les éléments composants l'installation, l'analyse des risques, la vérification des accessoires de sécurité, la vérification de la force d'impact et la déclaration des risques résiduels.
Indications pour l'utilisateur final
L'utilisateur doit consulter et recevoir information relative au fonctionnement de l'installation et il devient lui-même responsable du bon usage du système. Il faut qu'il conclue un contrat d'entretien ordinaire et extraordinaire (sur appel) avec l'installateur/réparateur. Toute l'intervention d'entretien doivent être accompli par des techniciens qualifiés. Conserver toujours la notice d'installation.
Avertissements pour le fonctionnement correct de l'installation
Pour que l'installation fonctionne correctement de façon durable et conformément aux normes de sécurité en vigueur, vous devez faire effectuer un entretien correct et le monitorage de toute l'installation au niveau de l'automation, des appareils électroniques installés et des câblages qui y sont branchés. Toute l'installation doit être effectuée par un technicien qualifié, qui doit remplir le Manuel d'Entretien indiqué dans le Livret des Normes (à demander ou télécharger sur le site www.fadini.net/supporto/downloads). L'automation : contrôle d'entretien tous les 6 mois au moins, tandis que le contrôle d'entretien des appareils électroniques et systèmes de sécurité doit être accompli une fois par mois au moins. Meccanica Fadini snc n'est pas responsable de l'éventuel non-respect des règles de bonne technique d'installation et/ou de l'entretien incorrect du système.
Ramassage des matériaux
Les éléments d'emballage, tels que le carton, nylon, polystyrène, etc. peuvent être recyclés avec le collecte séparé (en vérifiant la réglementation en vigueur dans le pays où le dispositif est monté). Les composants électriques et électroniques, les batteries peuvent contenir des substances polluantes : enlever et confier tels composants aux sociétés chargées du traitement et de l'élimination des déchets, dans le respect de la directive 2012/19/UE. Ne pas jeter déchets nuisibles à l'environnement.
Déclaration de conformité du Constructeur
Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) déclare sous sa propre responsabilité que Junior 624 est conforme à la directive machines 2006/42/CE, en outre : est commercialisée pour être installée comme « installation automatisée », avec les accessoires et les composants originaux indiqués par l'entreprise de construction. Aux termes de la loi, l'automatisation est une « machine » et l'installateur doit donc appliquer toutes les normes de sécurité. L'installateur doit délivrer sa déclaration de conformité. L'entreprise de construction décline toute responsabilité sur l'utilisation impropre du produit. Le produit est conforme aux normes spécifiques suivantes : analyse des risques et intervention suivante pour les éliminer EN 12445 et EN 12453 ; Directive basse tension 2014/35/UE ; Directive compatibilité électromagnétique 2014/30/UE. Afin de certifier le produit le producteur déclare sous sa propre responsabilité la conformité à la NORME PRODUIT EN 13241-1.
Testé et certifié : marquage CE avec essais de type ITT - PDC/0976-2010 - 30/04/2010.
Organisme et laboratoire notificatif pour la certification du produit selon DM 2004/108/CE : Istituto di Ricerche e Collaudi M.Masini srl - Via Moscova, 11 - 20017 Rho (MI)
- Notifié CE 0068
- Reconnu SINCERT 047A - Reconnu SINAL 0019
- Respect des normes suivantes : UNI EN 13241-1, UNI EN 12604, UNI EN 12605, UNI EN 12445, UNI EN 12453

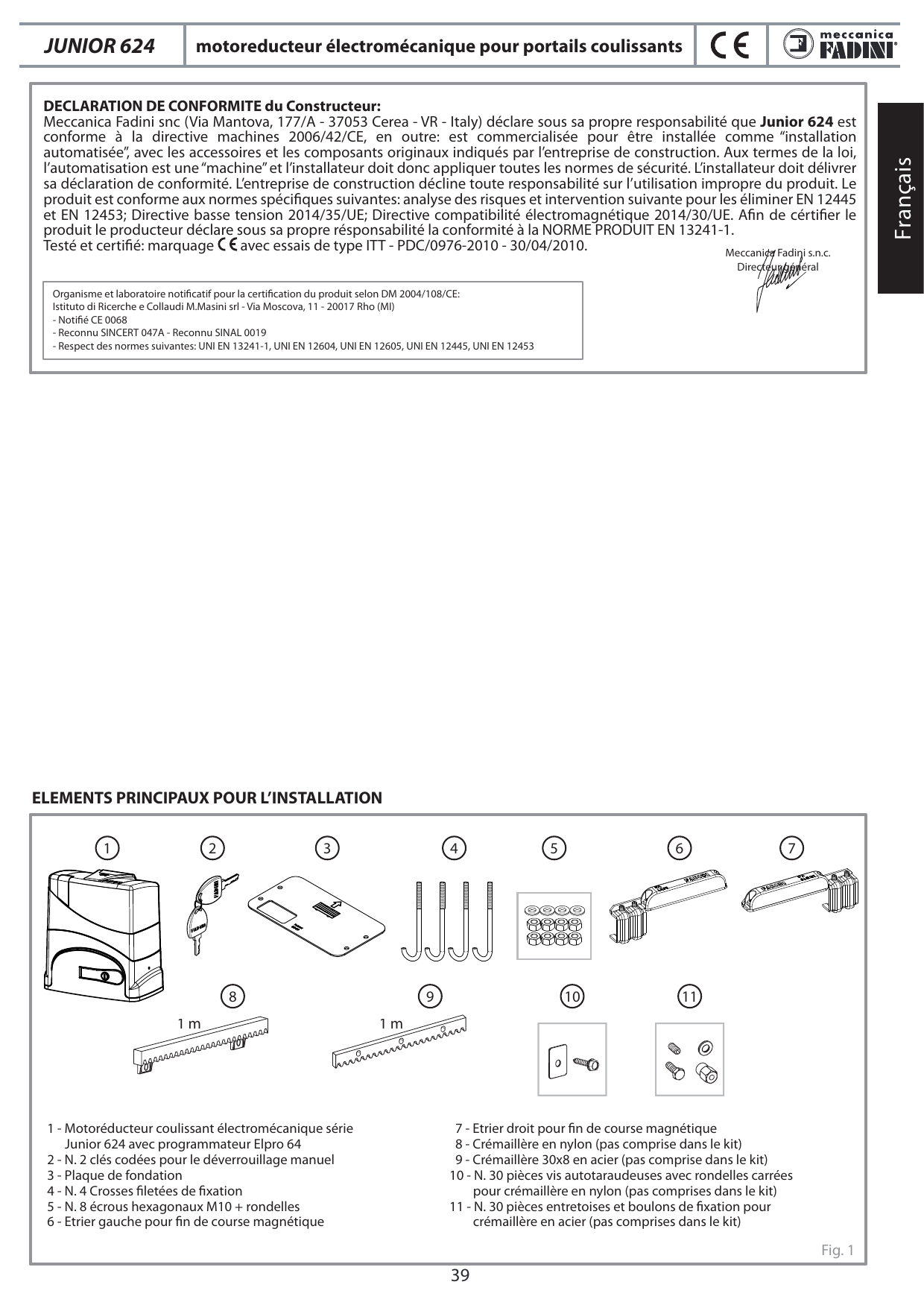

Éléments principaux pour l'installation
- Motoréducteur coulissant électromécanique série Junior 624 avec programmateur Elpro 64
- N. 2 clés codées pour le déverrouillage manuel
- Plaque de fondation
- N. 4 Crosses filetées de fixation
- N. 8 écrous hexagonaux M10 + rondelles
- Étrier gauche pour fin de course magnétique
- Étrier droit pour fin de course magnétique
- Crémaillère en nylon (pas comprise dans le kit)
- Crémaillère 30x8 en acier (pas comprise dans le kit)
- N. 30 pièces vis autotaraudeuses avec rondelles carrées pour crémaillère en nylon (pas comprises dans le kit)
- N. 30 pièces entretoises et boulons de fixation pour crémaillère en acier (pas comprises dans le kit)

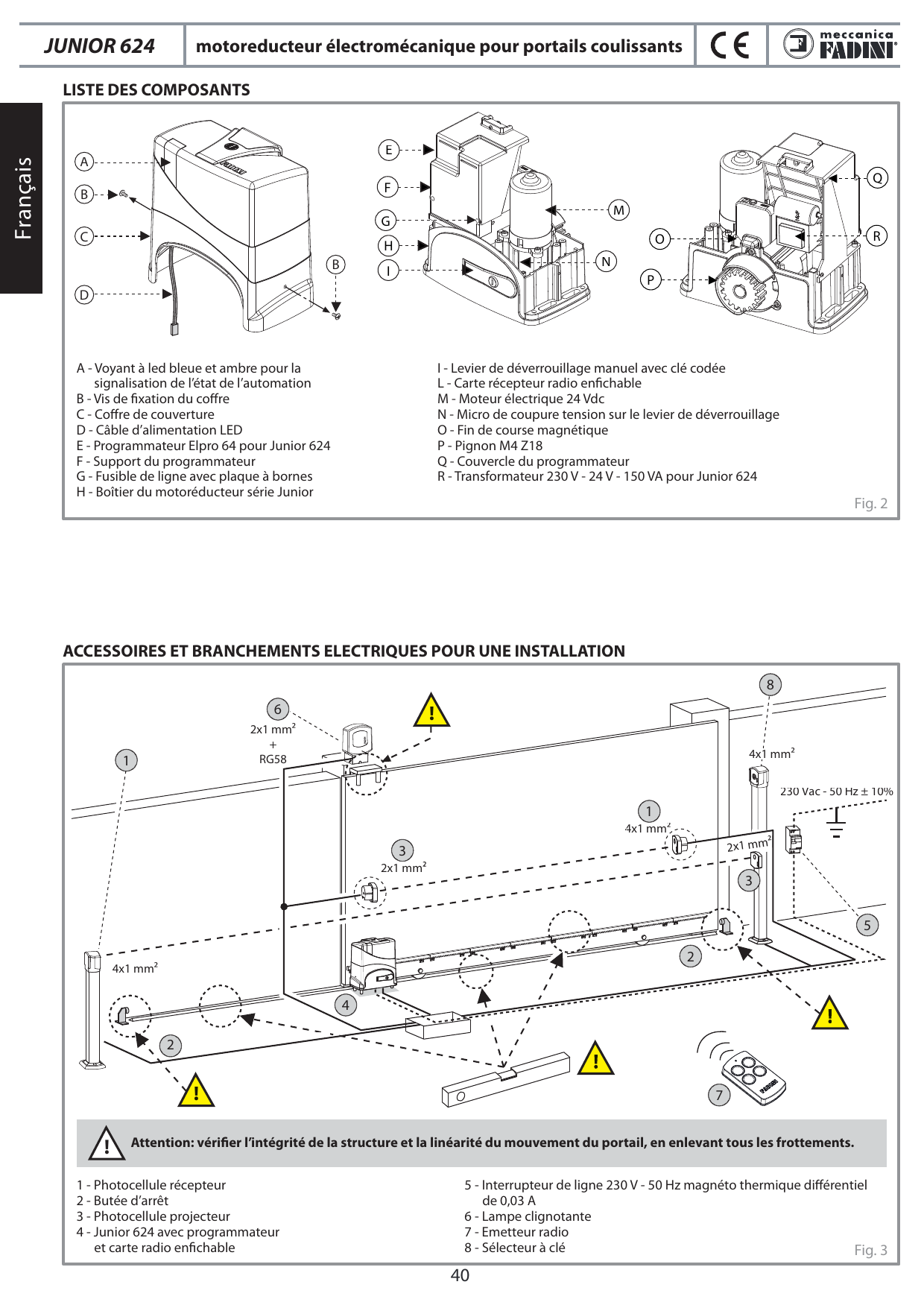

Liste des composants
- A - Voyant à led bleue et ambre pour la signalisation de l'état de l'automation
- B - Vis de fixation du coffre
- C - Coffre de couverture
- D - Câble d'alimentation LED
- E - Programmateur Elpro 64 pour Junior 624
- F - Support du programmateur
- G - Fusible de ligne avec plaque à bornes
- H - Boîtier du motoréducteur série Junior
- I - Levier de déverrouillage manuel avec clé codée
- L - Carte récepteur radio enfichable
- M - Moteur électrique 24 Vdc
- N - Micro de coupure tension sur le levier de déverrouillage
- O - Fin de course magnétique
- P - Pignon M4 Z18
- Q - Couvercle du programmateur
- R - Transformateur 230 V - 24 V - 150 VA pour Junior 624
Accessoires et branchements électriques pour une installation
Attention : vérifier l'intégrité de la structure et la linéarité du mouvement du portail, en enlevant tous les frottements.
- Photocellule récepteur
- Butée d'arrêt
- Photocellule projecteur
- Junior 624 avec programmateur et carte radio enfichable
- Interrupteur de ligne 230 V - 50 Hz magnéto thermique différentiel de 0,03 A
- Lampe clignotante
- Émetteur radio
- Sélecteur à clé

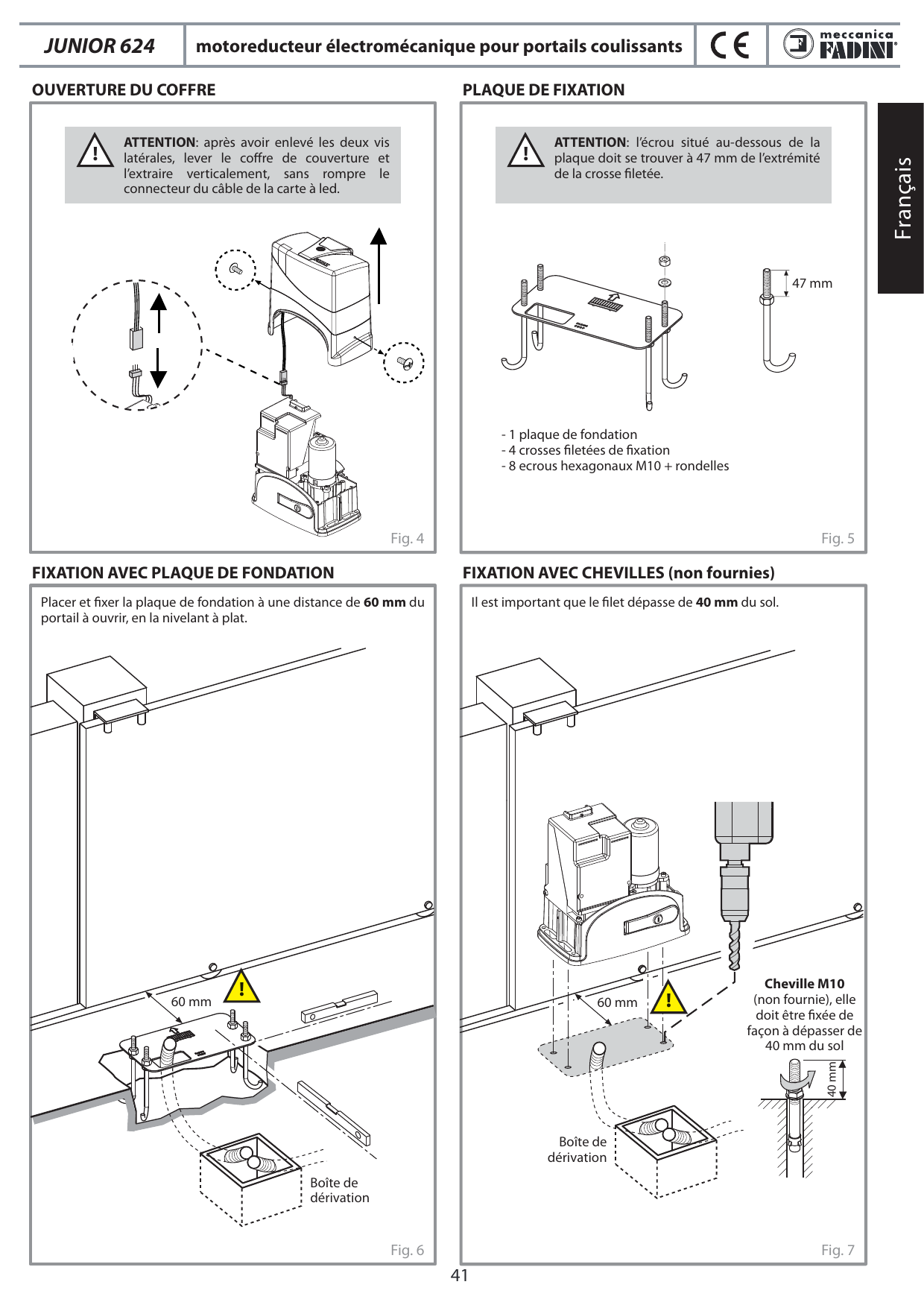

Ouverture du coffre
ATTENTION : après avoir enlevé les deux vis latérales, lever le coffre de couverture et l'extraire verticalement, sans rompre le connecteur du câble de la carte à led.
Plaque de fixation
ATTENTION : l'écrou situé au-dessous de la plaque doit se trouver à 47 mm de l'extrémité de la crosse filetée.
- 1 plaque de fondation
- 4 crosses filetées de fixation
- 8 écrous hexagonaux M10 + rondelles
Fixation avec plaque de fondation
Placer et fixer la plaque de fondation à une distance de 60 mm du portail à ouvrir, en la nivelant à plat.
Fixation avec chevilles (non fournies)
Il est important que le filet dépasse de 40 mm du sol. Cheville M10 (non fournie), elle doit être fixée de façon à dépasser de 40 mm du sol.

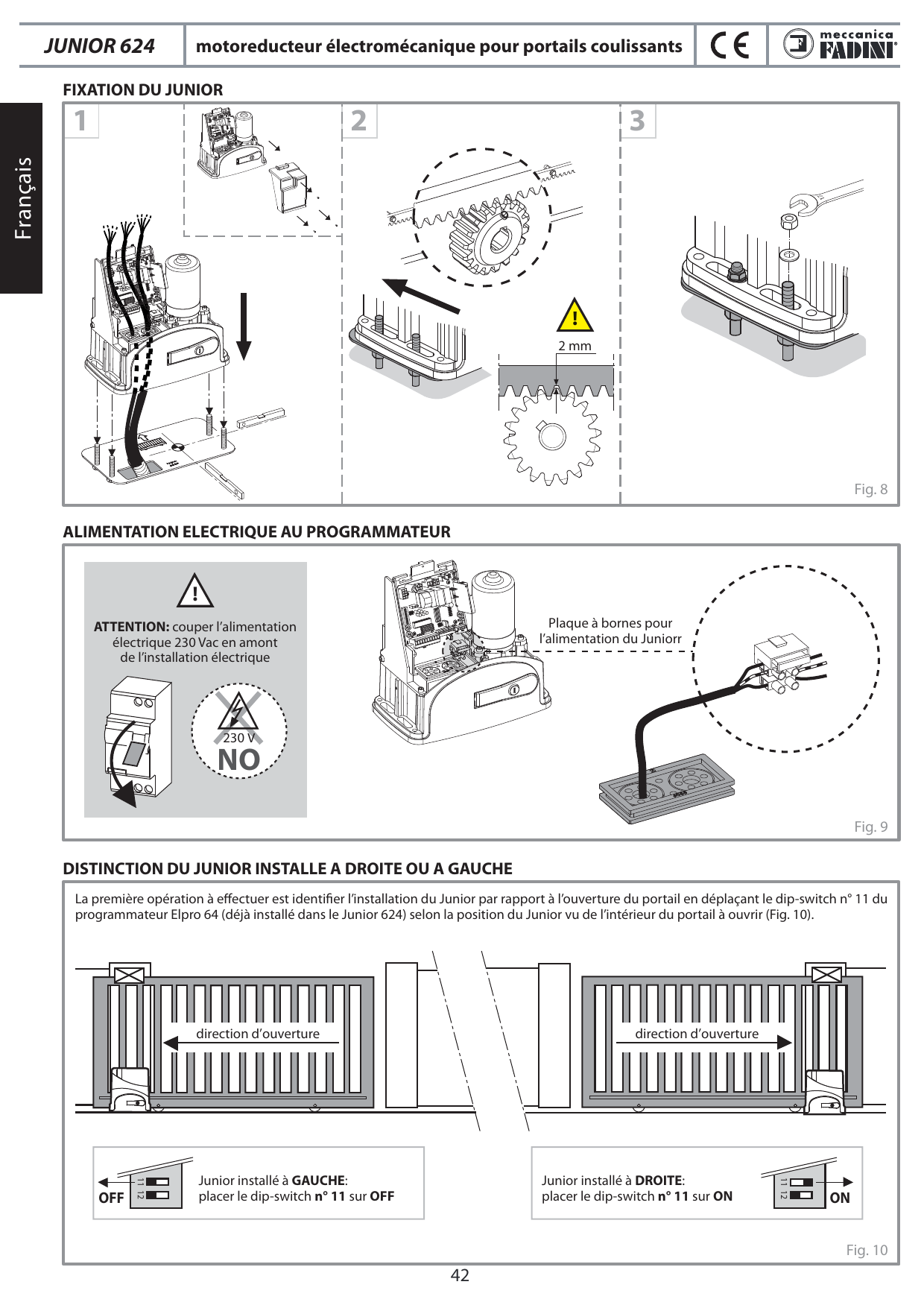

Fixation du Junior
Alimentation électrique au programmateur
ATTENTION : couper l'alimentation électrique 230 Vac en amont de l'installation électrique.
Raccordement à la plaque à bornes pour l'alimentation du Junior.
Distinction du Junior installé à droite ou à gauche
La première opération à effectuer est identifier l'installation du Junior par rapport à l'ouverture du portail en déplaçant le dip-switch n° 11 du programmateur Elpro 64 (déjà installé dans le Junior 624) selon la position du Junior vu de l'intérieur du portail à ouvrir.
- Junior installé à GAUCHE : placer le dip-switch n° 11 sur OFF
- Junior installé à DROITE : placer le dip-switch n° 11 sur ON

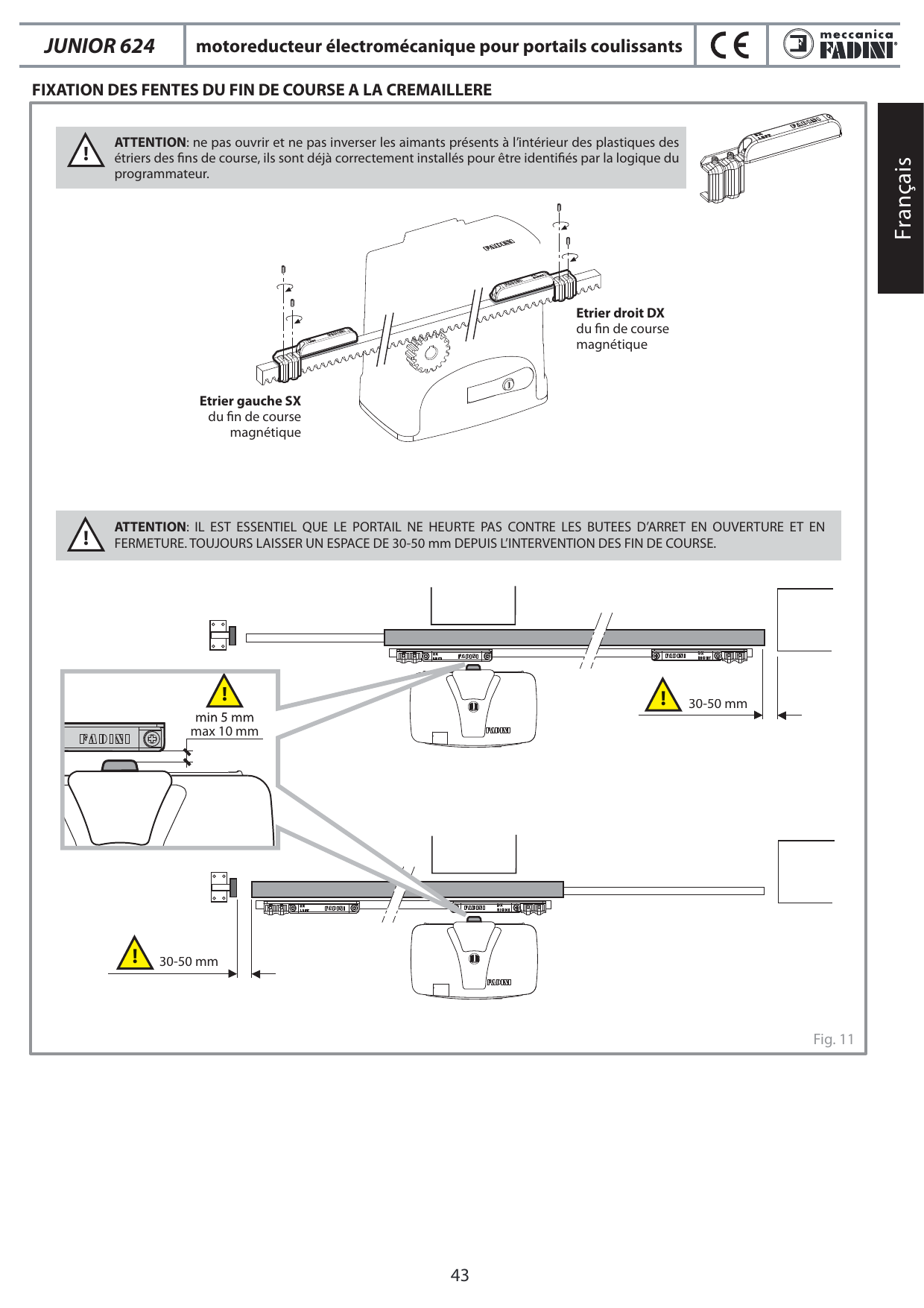

Fixation des fentes du fin de course à la crémaillère
ATTENTION : ne pas ouvrir et ne pas inverser les aimants présents à l'intérieur des plastiques des étriers des fins de course, ils sont déjà correctement installés pour être identifiés par la logique du programmateur.
ATTENTION : IL EST ESSENTIEL QUE LE PORTAIL NE HEURTE PAS CONTRE LES BUTÉES D'ARRÊT EN OUVERTURE ET EN FERMETURE. TOUJOURS LAISSER UN ESPACE DE 30-50 mm DEPUIS L'INTERVENTION DES FIN DE COURSE.
Positionner l'étrier gauche (SX) et l'étrier droit (DX) du fin de course magnétique. Distance entre étrier et carter : min 5 mm / max 10 mm.

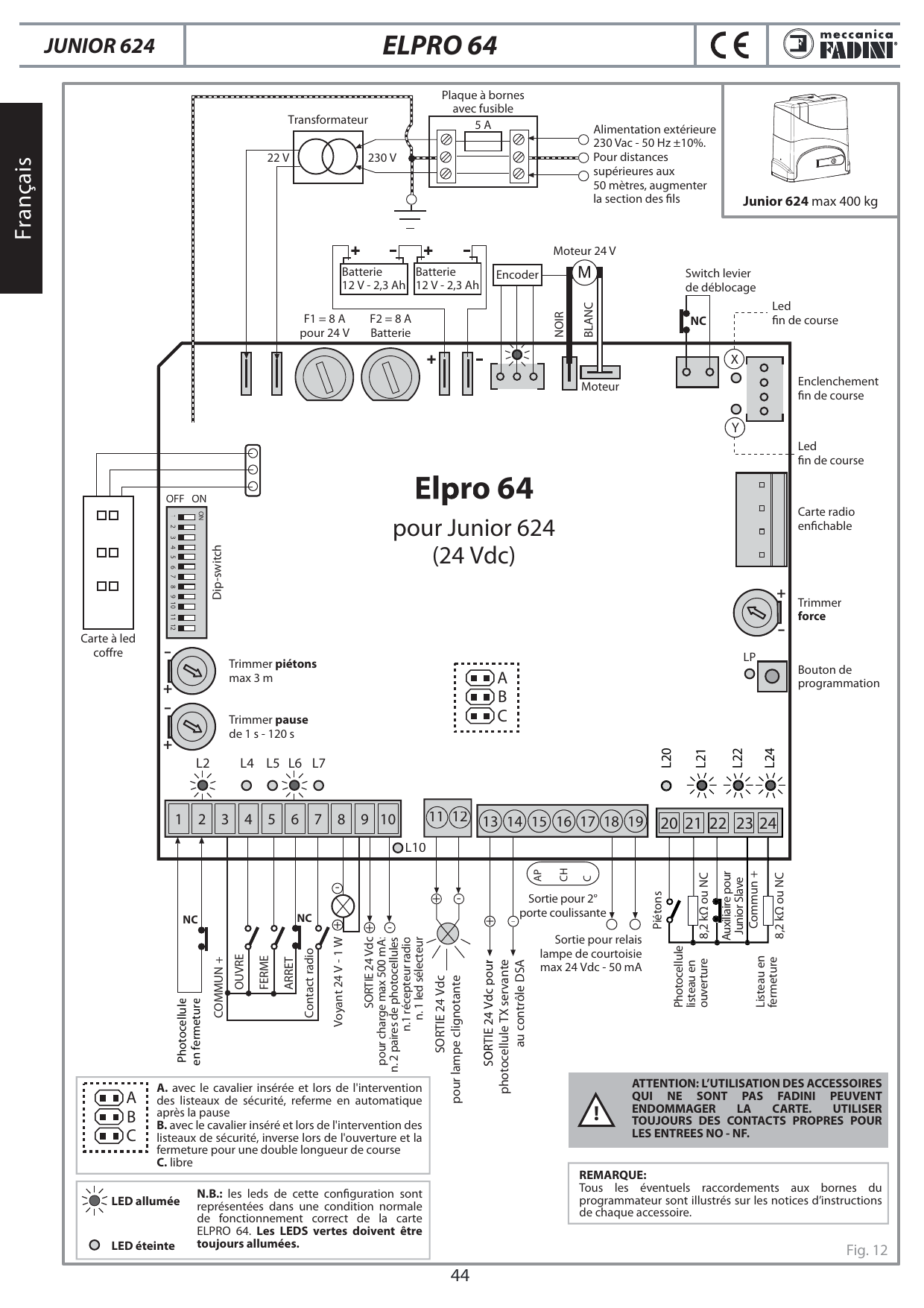

ELPRO 64 – Programmateur
ATTENTION : l'installation de ce programmateur électronique nécessite d'une connaissance technique spécifique et elle doit être effectuée conformément aux règles de sécurité en vigueur, par des professionnels qualifiés et autorisés. Il est important de lire et de suivre attentivement les instructions pour éviter un usage et/ou une installation incorrecte du programmateur électronique.
Le programmateur électronique ELPRO 64 a été conçu et réalisé pour la gestion de l'ouvre portail coulissant électromécanique Junior 624 avec moteurs 24 Vdc. Toutes utilisations autres que celles indiquées dans ce livret d'instructions doivent être considérées comme interdites.
Avant de faire toute intervention sur la carte, il faut couper l'alimentation électrique. Il est également conseillé de consulter le livret Normes de Sécurité que Meccanica Fadini fournit.
Déclaration de conformité CE du constructeur
Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) déclare sous sa propre responsabilité que Elpro 64 est conforme à la directive machines 2006/42/CE, en outre : il est commercialisé pour être installé dans une « installation automatisée », avec les accessoires et les composants originaux indiqués par l'Entreprise de Construction. Le produit est conforme aux normes suivantes : Directive Basse Tension 2014/35/UE, Directive Compatibilité Électromagnétique 2014/30/UE. Afin de certifier le produit le Constructeur déclare sous sa propre responsabilité le respect de la NORME DU PRODUIT 13241-1.
Description générale
Elpro 64 est une carte à microprocesseur pour commander et gérer les ouvre-portails coulissants Junior 624, avec la programmation pour l'auto-apprentissage des différentes phases de mouvement du portail. Alimentation : 230 V ±10 % 50 Hz monophasée. Logique de fonctionnement : après l'impulsion de commande d'ouverture, il exécute le fonctionnement d'ouverture-pause-fermeture en automatique ou semi-automatique avec un ralentissement programmable, la possibilité de radio pas-pas, radio n'inverse pas à l'ouverture, avec ou sans pré-clignotement, inversion de marche en cas d'obstacle et contrôle par led, définition au moyen de dip-switch de l'installation droite et gauche, led bleue/ambre sur le carter de couverture pour la signalisation de l'état de l'ouvre-portail.
LED de contrôle
État des leds durant le fonctionnement correct de l'installation. Les leds vertes doivent toujours être allumées, et les leds rouges toujours éteintes.
| LED | État normal | Fonction |
|---|---|---|
| L2 | verte allumée | photocellules, s'éteint en cas d'obstacle |
| L4 | rouge éteinte | ouverture, s'allume à l'impulsion de commande d'ouverture |
| L5 | rouge éteinte | fermeture, s'allume à l'impulsion de commande de fermeture |
| L6 | verte allumée | arrêt, s'éteint à l'impulsion de commande d'arrêt |
| L7 | rouge éteinte | radio, s'allume à chaque impulsion de l'émetteur |
| L10 | rouge éteinte | s'allume en cas de court circuit de la 24 Vdc ; s'éteint quand le court circuit est enlevé |
| L20 | rouge éteinte | ouverture piétons, s'allume au contact ouvre piétons |
| L21 | verte allumée | photocellule ou listeau en ouverture, s'éteint en cas d'obstacle |
| L22 | verte allumée | entrée du 2ème Junior |
| L24 | verte allumée | listeau en fermeture, s'éteint en cas d'obstacle |
| LP | rouge éteinte | led de programmation, s'allume en phase de programmation |
| X | rouge | led de fin de course, toujours allumée durant le mouvement |
| Y | rouge | led de fin de course, toujours allumée durant le mouvement |
Dip-switch
Permet d'exécuter toutes les fonctions possibles de l'ouvre-portail coulissant Junior 624.
| N° | OFF | ON |
|---|---|---|
| 1 | Photocellule n'arrête pas à l'ouverture | Photocellule arrête à l'ouverture |
| 2 | Radio arrête à l'ouverture et inverse | Radio à l'ouverture n'inverse pas (et n'arrête pas) |
| 3 | Fonctionnement en semi-automatique | Ferme en automatique après le temps de pause |
| 4 | Sans pré-clignotement avant l'ouverture | Pré-clignotement fixe avant l'ouverture |
| 5 | Radio inverse le mouvement à chaque impulsion | Contact radio : ouvre-arrêt-ferme-arrêt |
| 6 | Ralentissements (à programmer) | Arrête les ralentissements |
| 7 | Libre | Libre |
| 8 | Lampe clignotante allumée en pause | Lampe clignotante éteinte en pause |
| 9 | Aucune fermeture après le passage photocellule | Fermeture après le passage photocellule |
| 10 | Aucun contrôle DSA sur les photocellules | Contrôle DSA photocellule avant de partir |
| 11 | Junior 624 installés à gauche | Junior 624 installés à droite |
| 12 | Simple Elpro 64, ou bien du 1er Junior 624 MASTER | Elpro 64 SLAVE du 2ème Junior 624 |
Raccordements électriques aux bornes et leurs fonctions
Photocellules en fermeture (ZERO.PH, Orbita 57)
Tous les contacts NF des photocellules en phase de fermeture doivent être raccordés aux bornes 1 et 2.
Dip-switch 1 — ON : arrête à l'ouverture et inverse à la fermeture lorsque l'obstacle a été enlevé. OFF : n'arrête pas à l'ouverture et inverse à la fermeture en cas d'obstacle.
L2 verte allumée : aucun obstacle, s'éteint en cas d'obstacle.
Sélecteur à clé (ZERO.K, ZERO.EK)
Contacts NO et NF à raccorder aux respectives bornes des sélecteurs ou des boîtes boutons-poussoirs (bornes 3-COMMUN, 4-OUVRE, 5-FERME, 6-ARRET). Toutes les éventuelles configurations sont jointes aux accessoires de commande respectifs.
- L4 rouge éteinte : aucun contact OUVRE, s'allume à chaque impulsion d'ouverture
- L5 rouge éteinte : aucun contact FERME, s'allume à chaque impulsion de fermeture
- L6 verte allumée : contact d'ARRET fermé, s'éteint à chaque contact d'arrêt
Contact radio
En raccordant un contact NO entre les deux bornes (3-COMMUN et 7-CONTACT RADIO) on peut obtenir à chaque impulsion :
- Ouverture seulement : dip 2 = ON et dip 5 = OFF
- Inversion de marche à chaque impulsion : dip 2 = OFF et dip 5 = OFF
- Pas-pas : ouverture-arrêt-fermeture-arrêt : dip 2 = OFF et dip 5 = ON
Dip-switch 2 et 5 (NE doivent JAMAIS être simultanément sur ON) — Dip 2 ON : à l'ouverture il n'inverse pas et n'arrête pas ; OFF : à l'ouverture il arrête et inverse toujours. Dip 5 ON : pas-pas avec arrêt intermédiaire ; OFF : inverse le mouvement à chaque impulsion radio.
L7 rouge éteinte : aucun contact RADIO, s'allume à chaque impulsion du contact radio.
Sortie du voyant de signalisation 24 V - 1 W (bornes 8-9)
Sortie pour un éventuel voyant de signalisation de l'état de l'automation :
- Voyant allumé = portail ouvert
- Voyant éteint = portail fermé
- Clignote à 0,5 s (rapide) = mouvement de fermeture
- Clignote à 1 s (normal) = mouvement d'ouverture
Sortie 24 Vdc (bornes 9-10)
SORTIE 24 Vdc pour charge max : n° 2 paires de photocellules, n° 1 récepteur radio, n° 1 led sélecteur Chis 37 / Chis-E 37. Toutes les instructions sont jointes aux accessoires de commandes respectifs.
Lampe de signalisation 24 Vdc (bornes 11-12)
SORTIE 24 Vdc lampe de signalisation.
Dip-switch 4 — ON : pré-clignotement avant l'ouverture ; OFF : sans pré-clignotement.
Dip-switch 8 — ON : lampe clignotante désactivée durant la pause en fonctionnement automatique (avec dip 3 = ON) ; OFF : elle clignote durant la pause en fonctionnement automatique (avec dip 3 = ON).
Sortie 24 Vdc pour contrôle DSA (bornes 13-14)
Sortie 24 Vdc pour alimenter les photocellules émetteurs (raccordées en parallèle), pour le contrôle DSA. Dispositif de Sécurité Autotest = avant chaque mouvement du portail, si cette fonction est active, il y a un contrôle de tous les dispositifs de sécurité afin qu'ils fonctionnent correctement. En cas contraire l'automation ne part pas et sur le carter du Junior il y a un clignotement de couleur bleue et orange.
Dip-switch 10 — ON : contrôle DSA des photocellules. Les projecteurs des photocellules doivent être nécessairement alimentés par les sorties 13-14. OFF : aucun contrôle DSA des photocellules.

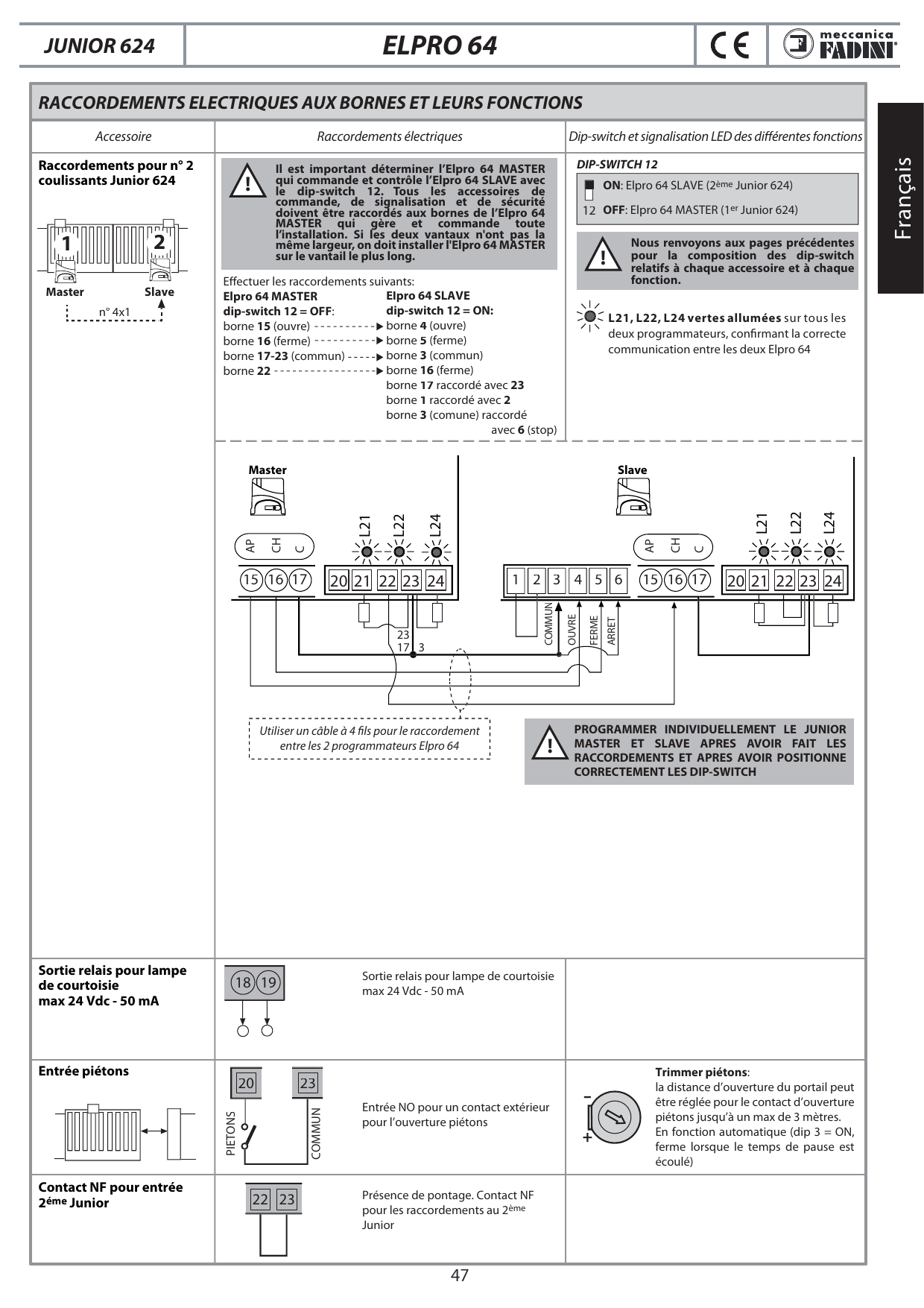

Raccordements pour n° 2 coulissants Junior 624 (Master / Slave)
Il est important de déterminer l'Elpro 64 MASTER qui commande et contrôle l'Elpro 64 SLAVE avec le dip-switch 12. Tous les accessoires de commande, de signalisation et de sécurité doivent être raccordés aux bornes de l'Elpro 64 MASTER qui gère et commande toute l'installation. Si les deux vantaux n'ont pas la même largeur, on doit installer l'Elpro 64 MASTER sur le vantail le plus long.
Effectuer les raccordements suivants (utiliser un câble à 4 fils pour le raccordement entre les 2 programmateurs) :
| Elpro 64 MASTER (dip-switch 12 = OFF) | Elpro 64 SLAVE (dip-switch 12 = ON) |
|---|---|
| borne 15 (ouvre) | borne 4 (ouvre) |
| borne 16 (ferme) | borne 5 (ferme) |
| borne 17-23 (commun) | borne 3 (commun) |
| borne 22 | borne 16 (ferme) |
| borne 17 raccordé avec 23 | |
| borne 1 raccordé avec 2 | |
| borne 3 (commun) raccordé avec 6 (stop) |
Dip-switch 12 — ON : Elpro 64 SLAVE (2ème Junior 624) ; OFF : Elpro 64 MASTER (1er Junior 624).
PROGRAMMER INDIVIDUELLEMENT LE JUNIOR MASTER ET SLAVE APRÈS AVOIR FAIT LES RACCORDEMENTS ET APRÈS AVOIR POSITIONNÉ CORRECTEMENT LES DIP-SWITCH.
L21, L22, L24 vertes allumées sur tous les deux programmateurs, confirmant la correcte communication entre les deux Elpro 64.
Sortie relais pour lampe de courtoisie (bornes 18-19)
Sortie relais pour lampe de courtoisie max 24 Vdc - 50 mA.
Entrée piétons (bornes 20-23)
Entrée NO pour un contact extérieur pour l'ouverture piétons. Trimmer piétons : la distance d'ouverture du portail peut être réglée pour le contact d'ouverture piétons jusqu'à un max de 3 mètres. En fonction automatique (dip 3 = ON, ferme lorsque le temps de pause est écoulé).
Contact NF pour entrée 2ème Junior (bornes 22-23)
Présence de pontage. Contact NF pour les raccordements au 2ème Junior.
Listeaux de sécurité
Les deux entrées dédiées aux listeaux sont séparées, l'une pour l'ouverture et l'autre pour la fermeture et elles sont reconnues par la carte Elpro 64 pendant la phase de programmation.
Grâce à un microcontrôleur dédié aux listeaux sur la plaque, on vérifie constamment l'intégrité et la fonctionnalité du listeaux de sécurité. Un possible défaut ou perte d'efficacité est signalé par le clignotement continu des LED L21 et L24.
En cas d'obstacle détecté par les listeaux de sécurité (ou photocellule à l'ouverture), le portail inverse sa marche pour une courte distance en libérant l'obstacle.
Entrée photocellules et listeau de sécurité en ouverture (bornes 21-23)
- En série si listeaux mécaniques NF
- En parallèle si listeaux résistifs 8,2 kΩ
L21 normalement allumé : lorsqu'il y a l'intervention du listeau, le voyant s'éteint.
Entrée listeau de sécurité en fermeture (bornes 23-24)
- En série si listeaux mécaniques NC
- En parallèle si listeaux résistifs 8,2 kΩ
L24 normalement allumé : lorsqu'il y a l'intervention du listeau, le voyant s'éteint.
Fonctions : description des fonctions de l'ouvre-portail coulissant Junior 624
ATTENTION : toute variation ou intervention du DIP-SWITCH sur les fonctions est exécutée à tout moment à la commande successive d'ouverture ou de fermeture, à l'exception du DIP-SWITCH N° 11 qui est appris et mémorisé seulement dès la phase de programmation.
RÉGLAGE DE LA FORCE : pour le mouvement du portail, il faut régler la force à travers le trimmer. Ce réglage détermine aussi la force en ralentissement et la résistance au choc en cas d'obstacle. Une force excessive à l'inertie du portail détermine une installation qui ne respecte pas les normes de sécurité EN 12445 et EN 12453. Donc l'installateur, après le réglage de la force exercée sur le portail motorisé, doit vérifier les forces en respectant ce qu'il est prévu par les normes EN 12445 et EN 12453 contenues dans le manuel « Normes de sécurité » que l'entreprise de construction met à disposition.
Automatique / semi-automatique
Cycle automatique : à l'impulsion de commande ouvre le portail s'ouvre, il s'arrête en pause pendant le temps rentré dans le trimmer pause, terminé ce temps il ferme automatiquement.
Cycle semi-automatique : à l'impulsion de commande ouvre, le portail se déplace à l'ouverture. Pour le fermer il faut lui donner l'impulsion de fermeture.
Dip-switch 3 — ON : ferme en automatique ; OFF : semi-automatique.
Trimmer pause : on règle le temps de pause dans la modalité automatique de 1 s jusqu'à 120 s.
Ralentissements
Pendant la programmation il est conseillé de programmer les positions du début de ralentissement à l'ouverture et à la fermeture : ensuite elles peuvent être suspendues ou rétablies à l'aide du dip-switch 6. La vitesse de ralentissement de la course finale du portail est calibrée à l'usine, tandis que le couple est proportionnel à la force exercée par le Junior à l'aide du trimmer force.
Dip-switch 6 — ON : arrête les ralentissements programmés ; OFF : active les ralentissements programmés.
Inversion de marche au contact avec l'obstacle
Fonction qui permet l'inversion du mouvement en cas d'obstacle.
- Phase d'ouverture : la fonction inverse la marche de 10 cm en libérant l'obstacle.
- Phase de fermeture : la fonction inverse la marche jusqu'au fin de course d'ouverture.
La sensibilité de la fonction est proportionnelle à la force exercée par le Junior au moyen du trimmer force.
N.B. Si pendant 5 fois consécutives il relève un obstacle durant un cycle complet d'ouverture-arrêt-fermeture, le portail reste ouvert et la lampe clignote d'une couleur bleue en attendant une commande.
Fermeture au passage sur la paire de photocellules
Fonction qui permet la fermeture automatique au bout de 3 s après le passage sur la paire de photocellules.
Dip-switch 9 — ON : active la fermeture automatique au passage sur la paire de photocellules ; OFF : aucune fermeture automatique.
DSA : Contrôle des photocellules avant de partir
Dispositif de Sécurité Auto-test = avant chaque mouvement du portail, si cette fonction est active, il y a un contrôle de tous les dispositifs de sécurité afin qu'ils fonctionnent correctement. En cas contraire l'automation ne part pas et sur le carter du Junior il y a un clignotement de couleur bleue et orange.
Dip-switch 10 — ON : contrôle DSA des photocellules. Les projecteurs des photocellules doivent nécessairement être alimentés par les sorties 13-14. OFF : désactive le contrôle DSA des photocellules.
Ouverture par horloge extérieure
Raccordement : raccorder en parallèle le contact NO de l'horloge avec les bornes n° 4 OUVRE et n° 3 COMMUN, en activant la fermeture automatique au moyen du dip-switch n° 3 = ON.
Fonctionnement : programmer l'heure d'ouverture dans l'horloge. À l'heure mémorisée le portail s'ouvrira en restant ouvert (la lampe clignotante s'éteint). Il ne répondra plus à aucune commande (même radio) jusqu'au temps rentré dans l'horloge. Quand le temps est terminé, après le temps de pause, il y aura la fermeture automatique.
Dip-switch 3 — ON : ferme en automatique.

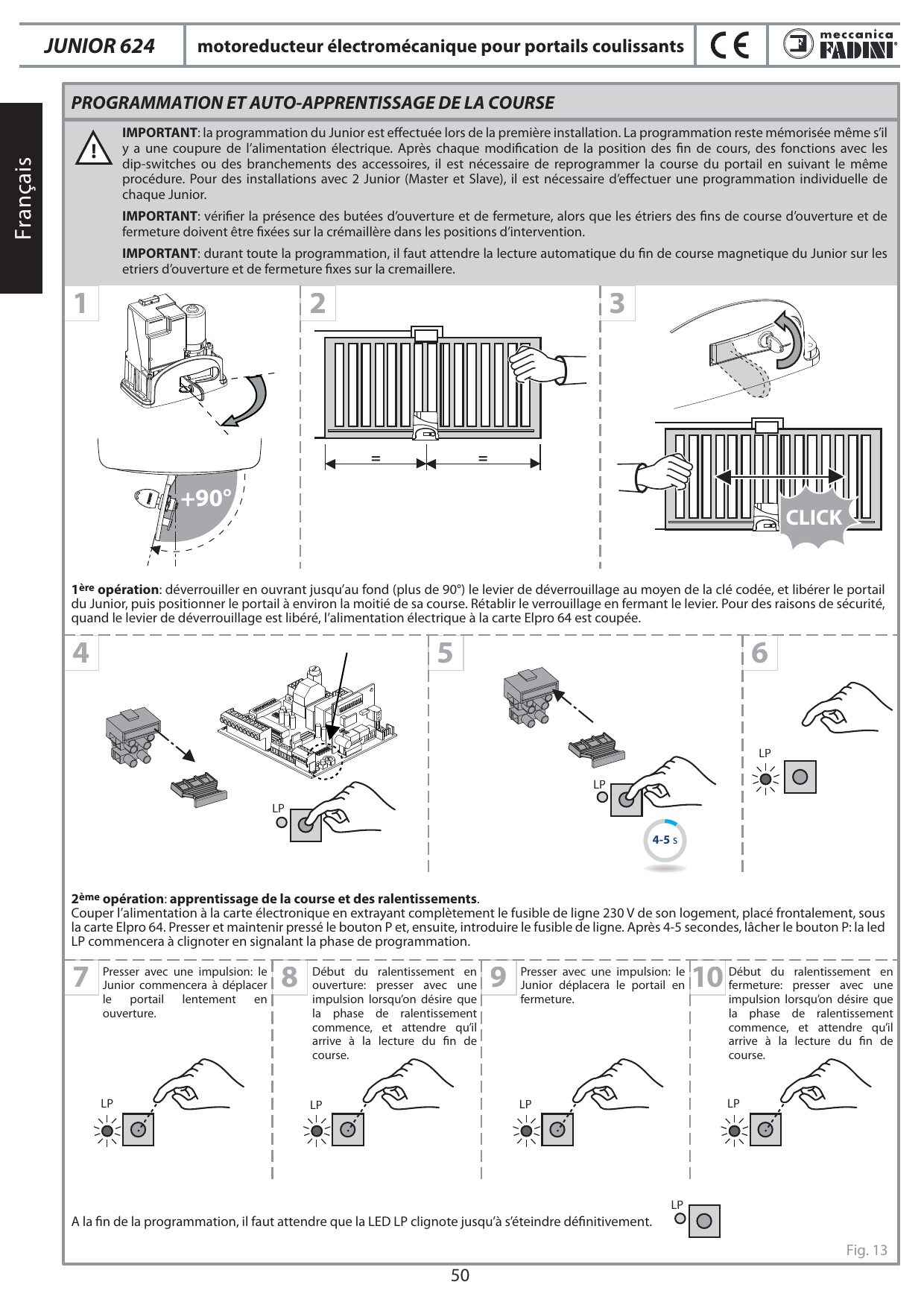

Programmation et auto-apprentissage de la course
IMPORTANT : la programmation du Junior est effectuée lors de la première installation. La programmation reste mémorisée même s'il y a une coupure de l'alimentation électrique. Après chaque modification de la position des fin de course, des fonctions avec les dip-switches ou des branchements des accessoires, il est nécessaire de reprogrammer la course du portail en suivant le même procédure. Pour des installations avec 2 Junior (Master et Slave), il est nécessaire d'effectuer une programmation individuelle de chaque Junior.
IMPORTANT : vérifier la présence des butées d'ouverture et de fermeture, alors que les étriers des fins de course d'ouverture et de fermeture doivent être fixées sur la crémaillère dans les positions d'intervention.
IMPORTANT : durant toute la programmation, il faut attendre la lecture automatique du fin de course magnétique du Junior sur les étriers d'ouverture et de fermeture fixes sur la crémaillère.
1ère opération
Déverrouiller en ouvrant jusqu'au fond (plus de 90°) le levier de déverrouillage au moyen de la clé codée, et libérer le portail du Junior, puis positionner le portail à environ la moitié de sa course. Rétablir le verrouillage en fermant le levier. Pour des raisons de sécurité, quand le levier de déverrouillage est libéré, l'alimentation électrique à la carte Elpro 64 est coupée.
2ème opération : apprentissage de la course et des ralentissements
Couper l'alimentation à la carte électronique en extrayant complètement le fusible de ligne 230 V de son logement, placé frontalement, sous la carte Elpro 64. Presser et maintenir pressé le bouton P et, ensuite, introduire le fusible de ligne. Après 4-5 secondes, lâcher le bouton P : la led LP commencera à clignoter en signalant la phase de programmation.
- Presser avec une impulsion : le Junior commencera à déplacer le portail lentement en ouverture.
- Début du ralentissement en ouverture : presser avec une impulsion lorsqu'on désire que la phase de ralentissement commence, et attendre qu'il arrive à la lecture du fin de course.
- Presser avec une impulsion : le Junior déplacera le portail en fermeture.
- Début du ralentissement en fermeture : presser avec une impulsion lorsqu'on désire que la phase de ralentissement commence, et attendre qu'il arrive à la lecture du fin de course.
À la fin de la programmation, il faut attendre que la LED LP clignote jusqu'à s'éteindre définitivement.
Guide (pour l'utilisateur final)
Avertissements
- Le passage à travers le portail est autorisé uniquement si le moteur est en arrêt ; restez à une distance de sécurité pendant les cycles d'ouverture et de fermeture du portail.
- Ne touchez aucun composant du système pendant que l'opérateur travaille.
- Ne laissez pas les enfants et/ou les personnes se tenir près du système avec l'automatisation en marche.
- Tenez tous les dispositifs conçus pour lancer l'automatisation (émetteurs, lecteurs de proximité, interrupteurs à clé, etc.) hors de la portée des enfants.
- Le système ne doit pas être utilisé en cas d'anomalies.
Élimination des déchets : emballages tels que carton, nylon, polystyrène, etc. peuvent être éliminés par recyclage (après vérification de la réglementation en vigueur sur le lieu d'installation en ce qui concerne l'élimination des déchets). Les éléments électriques, électroniques et les batteries peuvent contenir des substances polluantes : enlevez et confiez ces composants à des entreprises spécialisées dans la récupération des déchets, comme indiqué dans la directive 2012/19/UE. Il est interdit de jeter dans les déchets des matériaux nocifs pour l'environnement.
Entretien
Pour un fonctionnement optimal du système dans le temps et dans le respect des normes de sécurité, il est nécessaire de procéder à un entretien correct et à une surveillance adéquate de l'ensemble de l'installation, tant pour l'automatisation que pour les équipements électroniques installés ainsi que pour le câblage qui leur est attribué. Toute l'installation doit être effectuée par personnel technique qualifié. Pour l'automatisation, un contrôle de maintenance est recommandé au moins tous les 6 mois, tandis que pour les équipements électroniques et les systèmes de sécurité, un contrôle de maintenance mensuel. Meccanica Fadini snc décline toute responsabilité en cas de non-respect de la technique d'installation correcte et/ou d'une maintenance incorrecte du système.
Conseils pour l'utilisateur final :
- débranchez la batterie de secours avant de procéder à toute opération de maintenance sur le système ;
- éliminez les matériaux susceptibles de se déposer dans l'équipement et qui peuvent empêcher son bon fonctionnement (restes d'insectes, feuilles, petites pierres, etc.) ; avant de procéder, débranchez l'alimentation électrique du système ;
- nettoyez régulièrement l'équipement en utilisant uniquement un chiffon humide. N'utilisez pas de substances inflammables ni d'alcool, de diluants, de benzène : ces substances pourraient provoquer des explosions et/ou endommager tout le système.

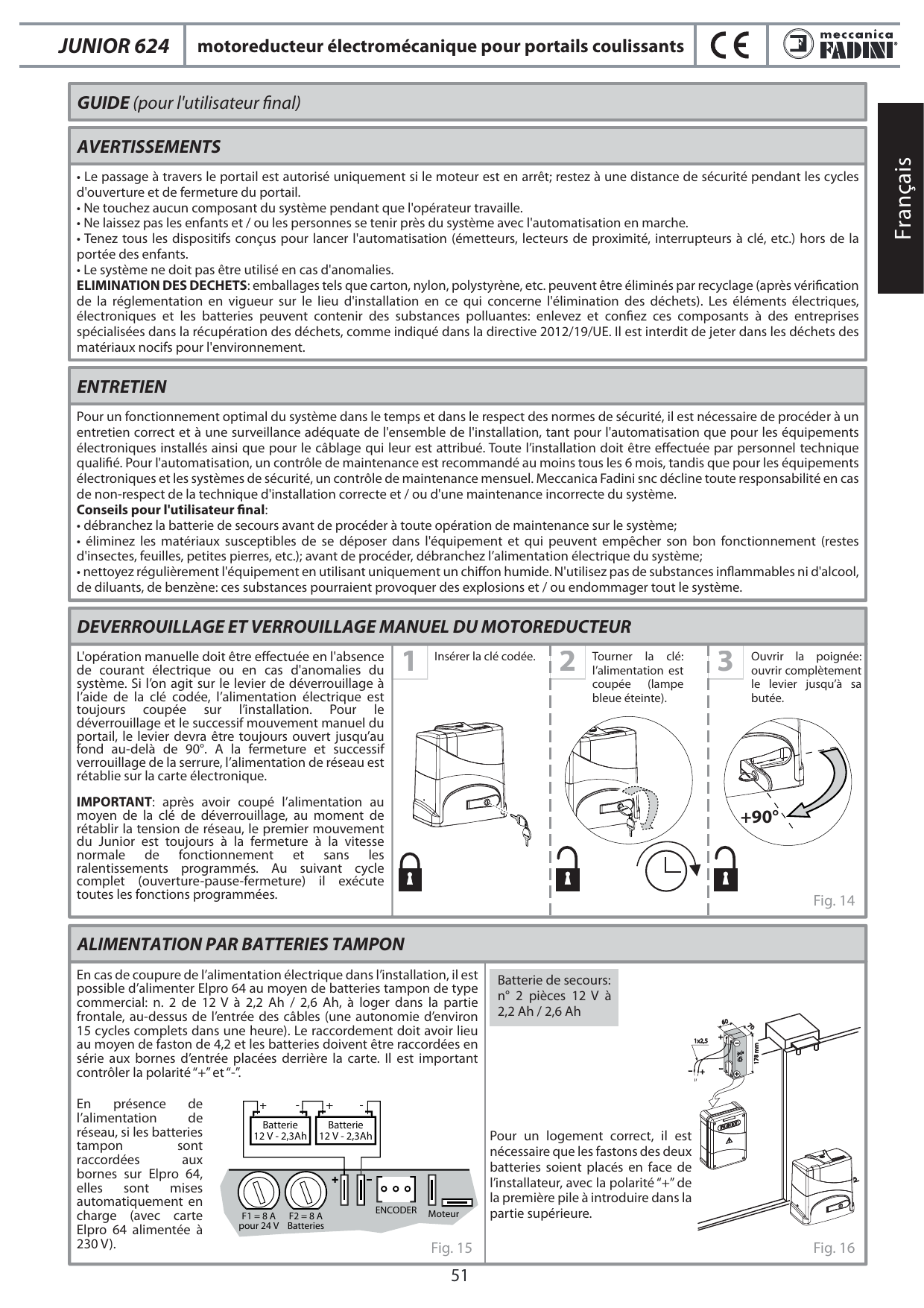

Déverrouillage et verrouillage manuel du motoréducteur
L'opération manuelle doit être effectuée en l'absence de courant électrique ou en cas d'anomalies du système. Si l'on agit sur le levier de déverrouillage à l'aide de la clé codée, l'alimentation électrique est toujours coupée sur l'installation. Pour le déverrouillage et le successif mouvement manuel du portail, le levier devra être toujours ouvert jusqu'au fond au-delà de 90°. À la fermeture et successif verrouillage de la serrure, l'alimentation de réseau est rétablie sur la carte électronique.
- Insérer la clé codée.
- Tourner la clé : l'alimentation est coupée (lampe bleue éteinte).
- Ouvrir la poignée : ouvrir complètement le levier jusqu'à sa butée.
IMPORTANT : après avoir coupé l'alimentation au moyen de la clé de déverrouillage, au moment de rétablir la tension de réseau, le premier mouvement du Junior est toujours à la fermeture à la vitesse normale de fonctionnement et sans les ralentissements programmés. Au suivant cycle complet (ouverture-pause-fermeture) il exécute toutes les fonctions programmées.
Alimentation par batteries tampon
En cas de coupure de l'alimentation électrique dans l'installation, il est possible d'alimenter Elpro 64 au moyen de batteries tampon de type commercial : n. 2 de 12 V à 2,2 Ah / 2,6 Ah, à loger dans la partie frontale, au-dessus de l'entrée des câbles (une autonomie d'environ 15 cycles complets dans une heure). Le raccordement doit avoir lieu au moyen de faston de 4,2 et les batteries doivent être raccordées en série aux bornes d'entrée placées derrière la carte. Il est important de contrôler la polarité « + » et « - ».
En présence de l'alimentation de réseau, si les batteries tampon sont raccordées aux bornes sur Elpro 64, elles sont mises automatiquement en charge (avec carte Elpro 64 alimentée à 230 V).
Pour un logement correct, il est nécessaire que les fastons des deux batteries soient placés en face de l'installateur, avec la polarité « + » de la première pile à introduire dans la partie supérieure.
Batterie de secours : n° 2 pièces 12 V à 2,2 Ah / 2,6 Ah.
Résolution des anomalies
Le dispositif à led situé sur le carter de protection est à lumière fixe de couleur bleue lorsque l'automatisme fonctionne correctement ; il clignote ou devient de couleur orange en présence d'éventuelles anomalies de l'installation électrique.
| Anomalies | Causes possibles | Interventions recommandées |
|---|---|---|
| Le portail ne se déplace pas | Aucune programmation n'a été effectuée ; Un ou plusieurs contacts NF sont ouverts ; Fusibles grillés ; Force trop basse ; Photocellules non alignées ou gênées | Effectuer la programmation ; Contrôler tous les contacts NF (les led vertes doivent être toutes allumées) ; Contrôler l'état de tous les fusibles ; Agir sur le trimmer de la force pour l'augmenter ; Aligner les photocellules et vérifier leur état |
| Lampe à led sur le carter éteinte | Coupure d'alimentation 230 V ; Fusible de ligne de 5 A grillé ; Fusible pour 24 V de 630 mA grillé ; Serrure du levier de déverrouillage non fermée | Contrôler la ligne et tous les fusibles ; Le portail peut heurter contre les butées d'arrêt, régler les supports de fin de course ; Fermer et enlever la clé de la serrure |
| La lampe à led sur le carter est BLEUE et clignote | Pour 5 fois consécutives on a détecté la présence d'un obstacle ou de possibles frottements pendant les mouvements | Enlever les obstacles présents et effectuer une commande d'ouverture/fermeture ; Enlever éventuels frottements sur les glissières du portail coulissant ; Le portail peut heurter contre les butées d'arrêt, régler les supports de fin de course |
| La lampe à led sur le carter est BLEUE-ORANGE et clignote de façon alternée | Dysfonctionnement des photocellules au contrôle DSA effectué avant le déplacement | Réaligner les photocellules ; Couper pendant quelques secondes le courant électrique aux photocellules ; L'alimentation des photocellules DSA doit être raccordée aux bornes 13-14 |
| Le portail démarre, puis s'arrête ou bien repart en sens inverse | Détecte la présence constante d'un obstacle ou d'éventuels frottements durant les mouvements ; Photocellules non alignées | Enlever les obstacles présents et effectuer une commande d'ouverture/fermeture ; Augmenter les forces en agissant sur les trimmer ; Réaligner les photocellules |
Données techniques
| Tension d'alimentation | 230 Vac - 50 Hz |
|---|---|
| Tension moteur | 24 Vdc |
| Puissance absorbée max | 220 W |
| Courant absorbé max | 6,3 A |
| Force max | 400 N |
| Poids max du portail [A] | 400 kg |
| Tours du moteur | 3.000 rpm |
| Vitesse | 12 m/min |
| Rapport | 1:61 |
| Degré de protection | IP 54 |
| Huile | oil FADINI - code 706L |
| Température de service | -20 °C +50 °C |
| Poids | 11 kg |
| Fréquence d'utilisation | intensive |
| Cycle de service | 30 s ouverture/fermeture - 30 s pause |
| Temps de cycle complet | 120 s (max 30 cycles/heure) |
[A] La structure, l'aspect, les roues du portail peuvent diminuer les valeurs indiquées. Vérifier toujours l'intégrité de la structure du portail, en éliminant d'éventuels frottements.

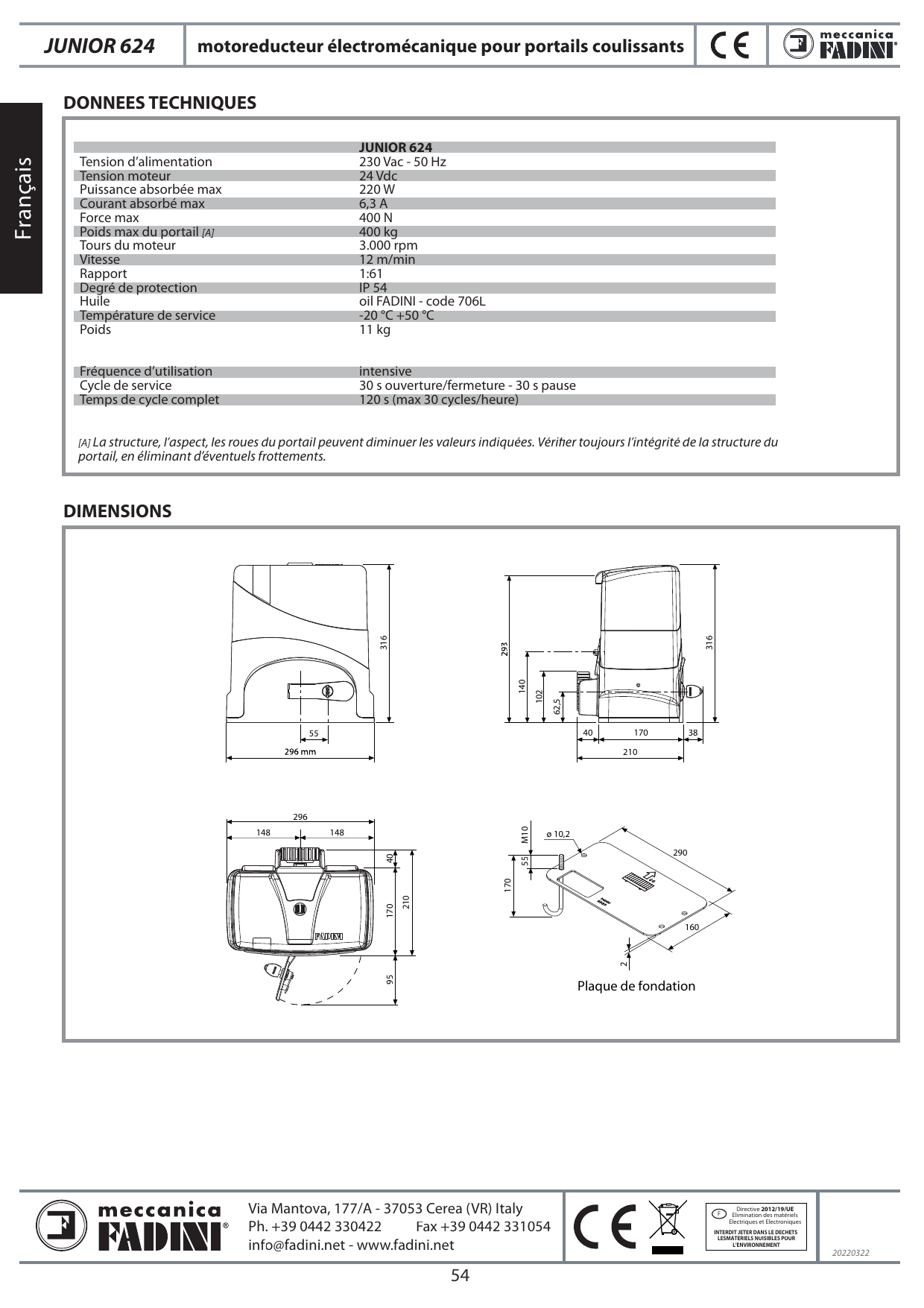

Dimensions
Fabricant
Meccanica Fadini – Via Mantova, 177/A - 37053 Cerea (VR) Italy
Tél. +39 0442 330422 – Fax +39 0442 331054
info@fadini.net - www.fadini.net
