Notice FADINI ELPRO 6
Produit concerné
Elpro · 6 exp — BASCULE / MONOFASE — APROLI 480
Programmatore elettronico ELPRO 6 EXP per APROLI 480 – apribascula / alzaserrande.
N.B.: Questo programmatore é collaudato per aprire cancelli solo con accessori FADINI. Non diamo garanzia per altri accessori o altre applicazioni.
Descrizione del funzionamento
La logica di funzionamento del programmatore è del tipo passo-passo con blocco intermedio e la possibilità di richiusura automatica. L'Elpro 6 è indicato per l'uso in abbinamento a basculanti, alzaserrande e per qualsivoglia altra applicazione con o senza fine corsa, per una potenza massima del motore di 0,5 HP.
Funzionamento
Logica passo-passo:
- I° impulso: APRE
- II° impulso (con motore in movimento): BLOCCO
- III° impulso: CHIUDE
Dip-switch
- Dip-switch N. 1 in posizione ON: richiusura automatica del cancello; in posizione OFF il cancello non richiude automaticamente.
- Dip-switch N. 2 in posizione ON: funzionamento della luce di cortesia per due minuti oltre lo spegnimento del motore; in posizione OFF l'uscita 13-14 diventa un lampeggiatore supplementare.
N.B.: Dopo ogni regolazione dei tempi e della posizione dei Dip-switch, togliere la tensione per alcuni secondi e poi rialimentare per permettere al programmatore di memorizzare le nuove regolazioni.
Regolazioni e avvertenze
Si deve regolare il tempo di lavoro superiore di alcuni secondi in più della corsa stabilita dai finecorsa o dalla chiusura della basculante. Il tempo di pausa va regolato secondo le eventuali esigenze dell'utente.
Se non sono presenti i fine-corsa, ponticellare i morsetti 5-6-7. In caso di Led spento controllare i fusibili sia di bassa che di alta tensione. L'impianto deve essere eseguito tutto a massa a terra.
Uscita 24 V~ ai morsetti n. 8-9, prevista per alimentare n. 1 coppia di fotocellule più n. 1 radio ricevente. Uscita lampada di cortesia (n. 13-14) e lampeggiatore (n. 15-16) con potenza massima 25 W ciascuna.
N.B.: L'uscita lampeggiatore (n. 15-16) è alimentata solamente durante il funzionamento del motore elettrico.
Quando si devono usare più coppie di fotocellule, di quelle ammesse, si deve ricorrere ad un trasformatore ausiliare posto esternamente al programmatore.
Collegamenti e uscite (dal testo)
| Morsetti | Funzione | Note |
|---|---|---|
| 5-6-7 | Fine corsa | Ponticellare se non presenti |
| 8-9 | Uscita 24 V~ | Carico massimo ammesso: n. 1 coppia di fotocellule + n. 1 radio ricevente |
| 13-14 | Luce di cortesia / lampeggiatore supplementare | Max 25 W |
| 15-16 | Lampeggiatore | Max 25 W; alimentato solo durante il funzionamento del motore |
Caratteristiche tecniche (dal testo)
| Potenza massima motore | 0,5 HP |
|---|---|
| Uscita luce di cortesia | max 25 W |
| Uscita lampeggiatore | max 25 W |
| Uscita accessori | 24 V~ |

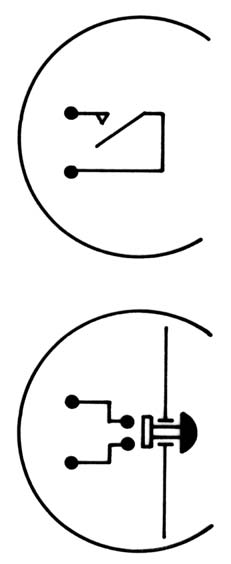

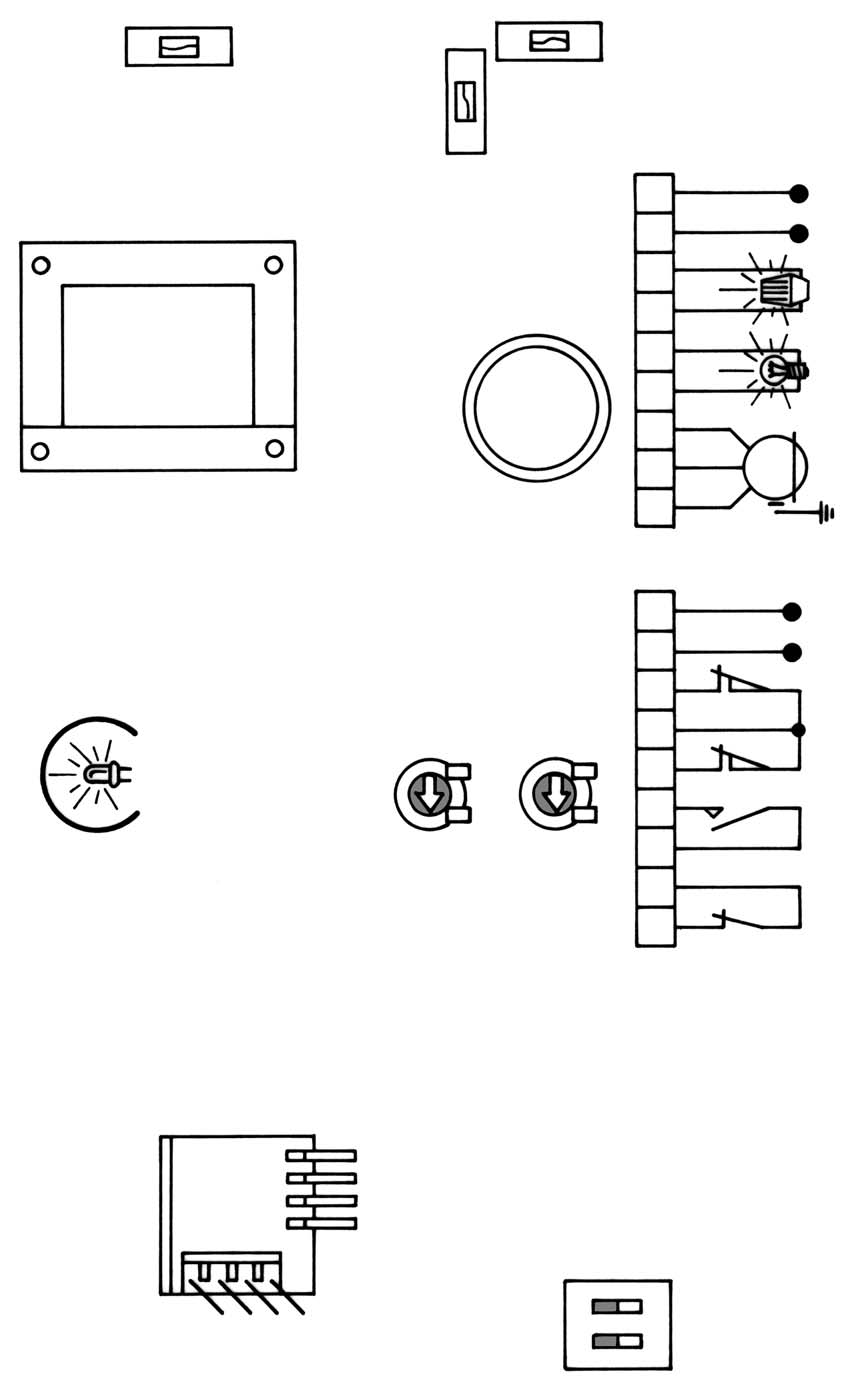

Schema di cablaggio
