Elpro 43 — Programmateur électronique

Programmateur électronique pour automatismes avec motoréducteur électromécanique DARDO 430 et FOX 730 à 230 Vac installé sur portails avec un et deux vantaux à battant.

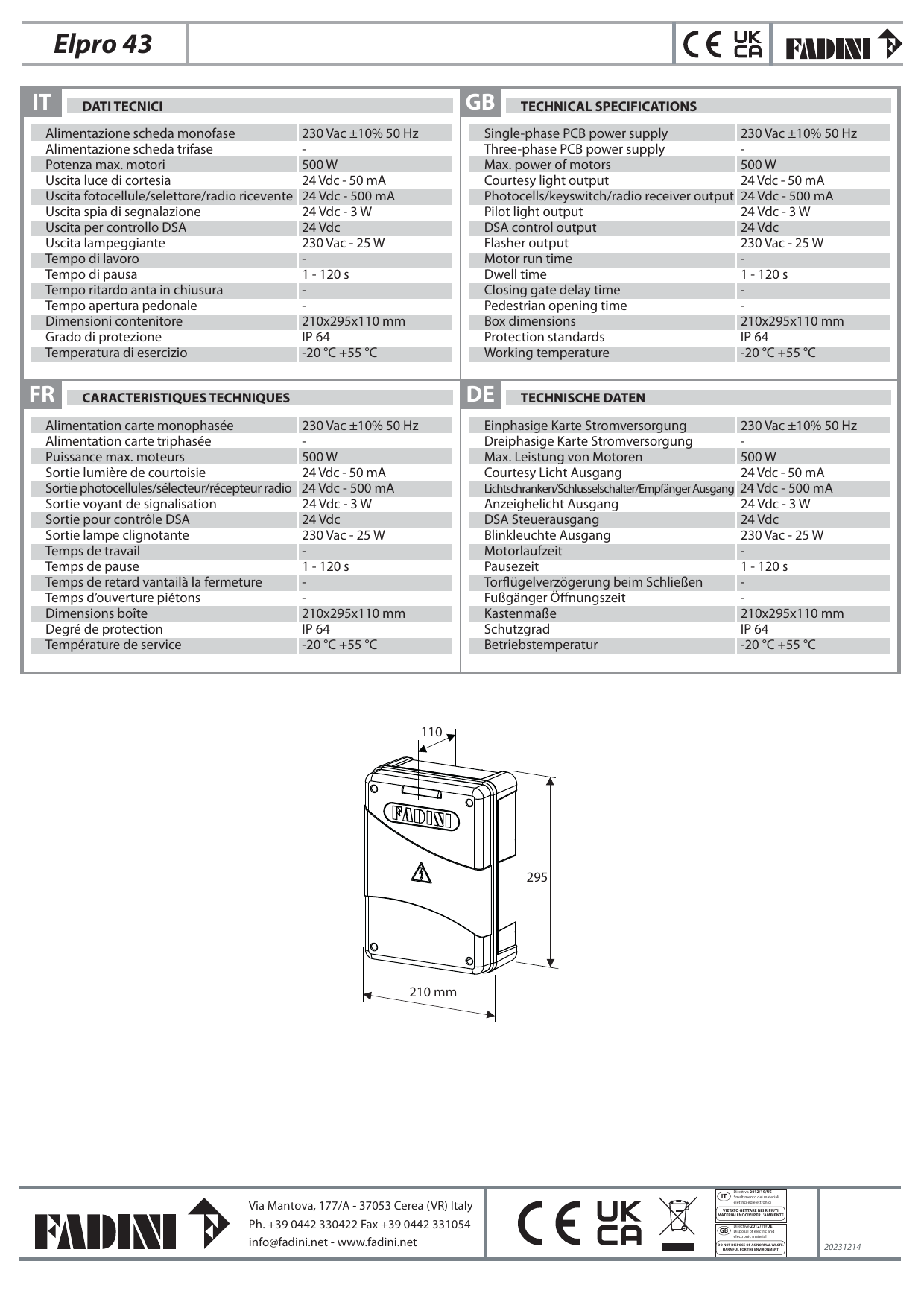

Caractéristiques principales

Automatique / semi-automatique
Contrôle photocellule DSA
Sortie serrure électrique
Sortie pour listeaux de sécurité
Réglage force et pause par trimmer
Fonction pas-pas
Sorties pour n° 2 moteurs master-slave
Programmation automatique avec ou sans retards vantail
Ralentissement fixe à l'ouverture et à la fermeture
Fonction ampérométrique pour inversion de marche en cas de choc

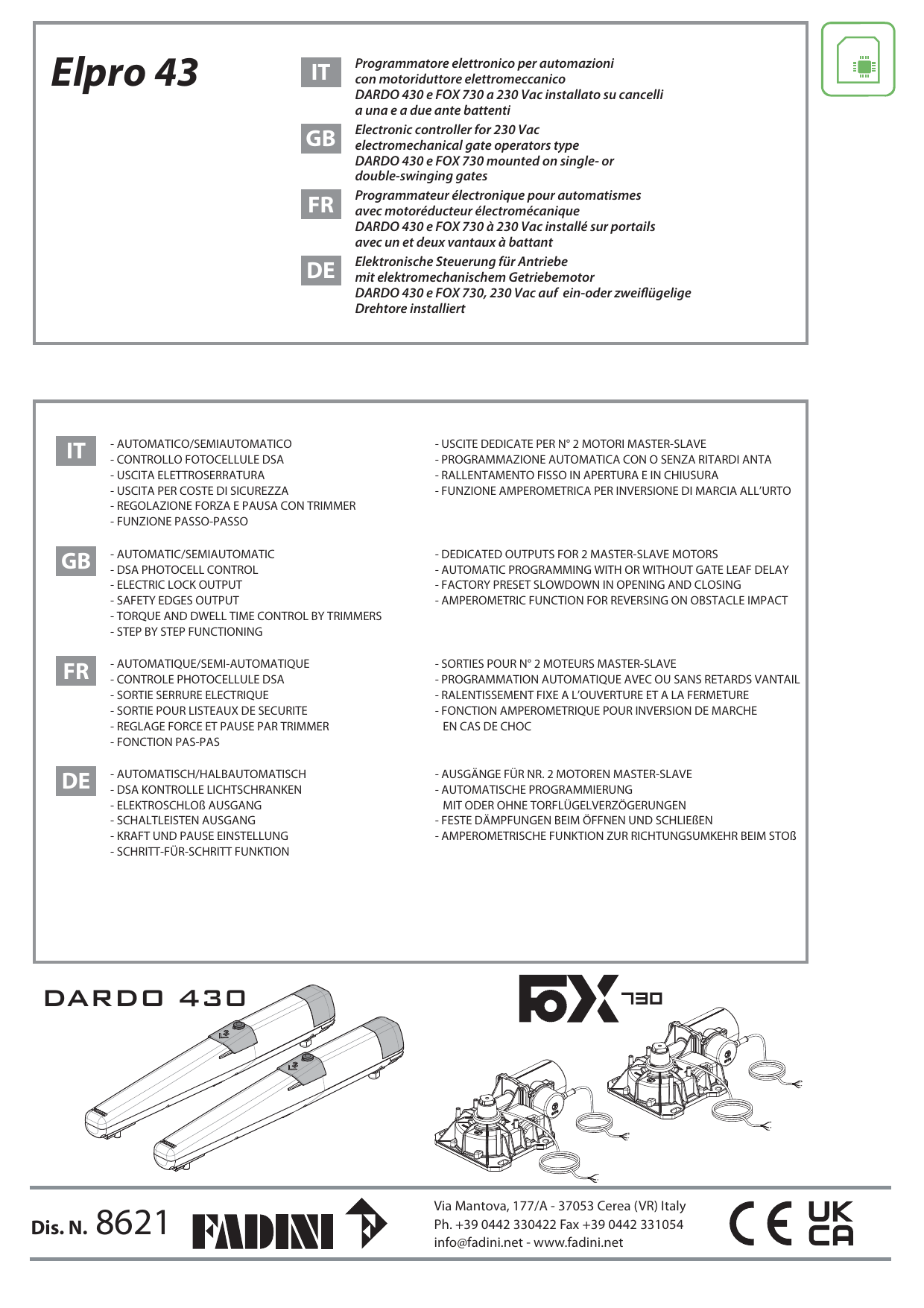

Illustrations des motoréducteurs DARDO 430 et FOX 730

Avertissements de sécurité aux usagers

Nous vous remercions

Nous vous remercions d'avoir acheté un produit Fadini. Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats. Veuillez bien garder ce manuel et toujours vous y référer pour une utilisation sécurisée et adéquate de l'appareil.

Introduction

Cet automatisme a été conçu pour une utilisation qui respecte ce qu'il y a indiqué dans ce livret, avec les accessoires de sécurité et de signalisation minimaux demandés et avec les dispositifs Fadini. Toute autre application pas expressément indiquée dans ce livret pourrait provoquer des dysfonctionnements ou des dommages à choses et personnes. Meccanica Fadini n'est pas responsable d'éventuels dommages provoqués par une utilisation impropre et non spécifiquement indiquée dans ce livret. En outre, elle n'est pas responsable des dysfonctionnements causés de l'usage de matériels ou accessoires non recommandés par le fabricant. L'entreprise de construction se réserve le droit d'apporter des modifications aux propres produits sans préavis. Tout ce qui n'est pas prévue dans cette notice d'installation n'est pas permis.

Instructions à suivre avant l'installation

Contrôler avant toute intervention que l'entrée soit adapté à l'automatisation, ainsi que ces conditions et structure. Assurez-vous qu'y ne soit pas des risques d'impact, écrasement, cisaillement, convoyage, entraînement et enlèvement, tells qu'on pourrait affecter la sécurité des personnes. Installer l'automatisme loin de tout sources de chaleur et éviter le contact avec substances inflammables. Garder tout dispositifs de contrôle automatisme (émetteurs, lecteurs de proximité, sélecteurs etc) hors de la portée des enfants. Transiter à travers la zone du mouvement du portail seulement lorsque l'automatisme est fermé. Afin de garantir un niveau de sécurité adéquat de l'installation il est nécessaire d'utiliser photocellules, listeaux sensibles, spires magnétiques, détecteurs de masse métalliques, en assurant la sécurité de tout l'aire de mouvement du portail. Identifier les points dangereux de l'installation en l'en indiquant avec bandes jaune-noir ou autres signaux appropriés. Couper l'alimentation avant toute intervention d'entretien ou nettoyage de l'installation. Dans le cas on doit enlever l'opérateur du portail, ne pas couper les fils électrique; mais les débrancher en desserrant les vis du bornier.

L'installation

Toute l'installation doit être accomplie par personnel technique qualifié et autorisé, conformément à la directive Machines 2006/42/CE et, notamment, aux normes EN 12445 et EN 12453. Vérifier la présence en amont de l'installation d'un interrupteur différentiel magnétothermique de 0,03 A de courant 230 V - 50 Hz. Utiliser des objets approprié pour effectuer les tests de fonctionnement des photocellules, détecteurs des masses métalliques, listeaux sensibles, etc. Effectuer une analyse des risques, en utilisant instruments de détection de l'impact et écrasement du bord principale d'ouverture et fermeture, conformément aux normes EN 12445. Définir les solutions appropriées pour éliminer ou réduire tels risques. Dans le cas où le portail à automatiser aurait doué d'une entrée piétonne, il serait bon d'accomplir l'installation de façon que le moteur ne fonctionne pas lorsque l'entrée piéton est utilisé. Fournir des indications concernant la position de l'installation en appliquant sur le portail des plaquettes de signalisation marquée CE. L'installateur doit informer l'utilisateur sur le fonctionnement correct du système, en lui remettant le dossier technique signé, incluant: le schéma et les éléments composants l'installation, l'analyse des risques, la vérification des accessoires de sécurité, la vérification de la force d'impact et la déclaration des risques résiduels.

Indications pour l'utilisateur final

L'utilisateur doit consulter et recevoir information relative au fonctionnement de l'installation et il devient lui-même responsable du bon usage du système. Il faut qu'il conclue un contrat d'entretien ordinaire et extraordinaire (sur appel) avec l'installateur/réparateur. Toute l'intervention d'entretien doivent être accompli par des techniciens qualifiés. Conserver toujours la notice d'installation.

Avertissements pour le fonctionnement correct de l'installation

Pour que l'installation fonctionne correctement de façon durable et conformément aux normes de sécurité en vigueur, vous devez faire effectuer un entretien correct et le monitorage de toute l'installation au niveau de l'automation, des appareils électroniques installés et des câblages qui y sont branchés. Toute l'installation doit être effectuée par un technicien qualifié, qui doit remplir le Manuel d'Entretien indiqué dans le Livret des Normes (à demander ou télécharger sur le site www.fadini.net/supporto/downloads). L'automation: contrôle d'entretien tous les 6 mois au moins, tandis que le contrôle d'entretien des appareils électroniques et systèmes de sécurité doit être accompli une fois par mois au moins. Meccanica Fadini S.r.l. n'est pas responsable de l'éventuel non-respect des règles de bonne technique d'installation et/ou de l'entretien incorrect du système.

Ramassage des matériaux

Les éléments d'emballage, tels que le carton, nylon, polystyrène, etc. peuvent être recyclés avec le collecte séparé (en vérifiant la réglementation en vigueur en la matière dans le pays où le dispositif est monté). Les composants électriques et électroniques, les batteries peuvent contenir des substances polluantes: enlever et confier tels composants aux sociétés chargées du traitement et de l'élimination des déchets, dans le respect de la directive 2012/19/UE. Ne pas jeter déchets nuisibles à l'environnement.

Déclaration UE de conformité

Fabricant: Meccanica Fadini S.r.l. — Adresse: Via Mantova, 177/A - 37053 Cerea - VR - Italy, déclare sous sa propre responsabilité que le produit Programmateur électronique modèle ELPRO 43 est conforme à la législation d'harmonisation de l'Union:

Directive Compatibilité Electromagnétique 2014/30/UE
Directive Basse Tension 2014/35/UE

Cerea, 19/04/2017 — Meccanica Fadini S.r.l., Directeur Responsable.

Schéma de raccordement et diagnostic

Important pour l'installation et le fonctionnement correct

Le programmateur doit être installé dans un lieu protégé et abrité.
S'assurer que l'alimentation sur le programmateur électronique soit 230 V ±10%.
Pour distances supérieures aux 50 mètres augmentez la section des fils.
Appliquez à l'alimentation du programmateur un interrupteur magnéto-thermique différentiel du type 0,03 A à haute sensibilité.
Pour alimentation, moteur électrique et lampe clignotante utilisez des fils de section de 1,5 mm² jusqu'à 50 m de distance.
Pour fins de course, photocellules, boîtes boutons poussoirs et accessoires utilisez câbles avec fils de 1 mm².
Si vous n'utilisez aucune touche d'arrêt, faites une liaison entre les bornes 3 et 6.

N.B.: pour des applications telles que l'allumage voyants, caméras, etc. utilisez des relais statiques pour pas créer des perturbations au microprocesseur.

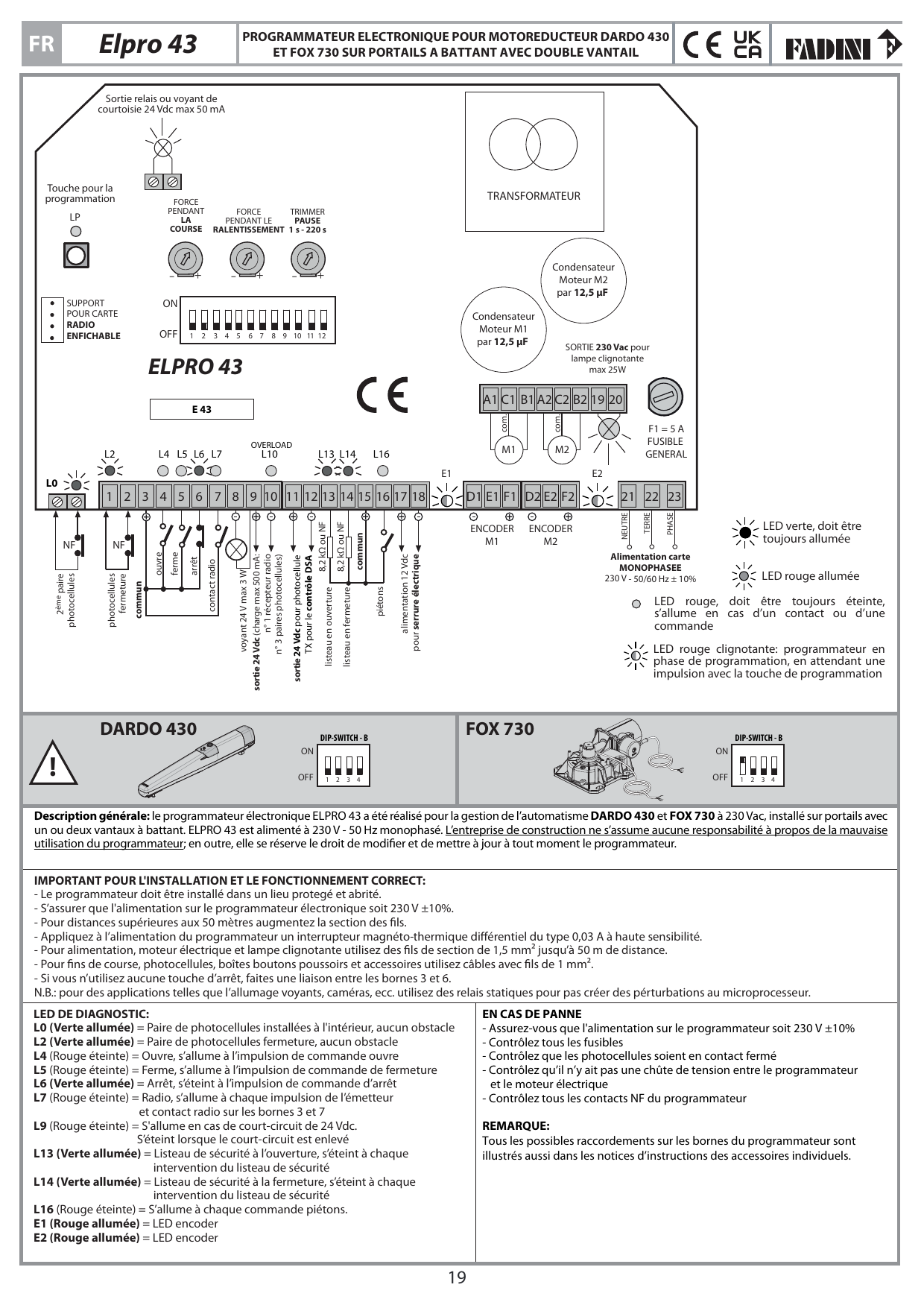

Schéma de câblage général du programmateur ELPRO 43 avec bornier, trimmers, dip-switch et diagnostic LED

LED de diagnostic

LED	Signification
L0 (Verte allumée)	Paire de photocellules installées à l'intérieur, aucun obstacle
L2 (Verte allumée)	Paire de photocellules fermeture, aucun obstacle
L4 (Rouge éteinte)	Ouvre, s'allume à l'impulsion de commande ouvre
L5 (Rouge éteinte)	Ferme, s'allume à l'impulsion de commande de fermeture
L6 (Verte allumée)	Arrêt, s'éteint à l'impulsion de commande d'arrêt
L7 (Rouge éteinte)	Radio, s'allume à chaque impulsion de l'émetteur et contact radio sur les bornes 3 et 7
L9 (Rouge éteinte)	S'allume en cas de court-circuit de 24 Vdc. S'éteint lorsque le court-circuit est enlevé
L13 (Verte allumée)	Listeau de sécurité à l'ouverture, s'éteint à chaque intervention du listeau de sécurité
L14 (Verte allumée)	Listeau de sécurité à la fermeture, s'éteint à chaque intervention du listeau de sécurité
L16 (Rouge éteinte)	S'allume à chaque commande piétons
E1 (Rouge allumée)	LED encoder
E2 (Rouge allumée)	LED encoder

Signification des LED

LED verte : doit être toujours allumée.
LED rouge : doit être toujours éteinte, s'allume en cas d'un contact ou d'une commande.
LED rouge clignotante : programmateur en phase de programmation, en attendant une impulsion avec la touche de programmation.

Description générale

Le programmateur électronique ELPRO 43 a été réalisé pour la gestion de l'automatisme DARDO 430 et FOX 730 à 230 Vac, installé sur portails avec un ou deux vantaux à battant. ELPRO 43 est alimenté à 230 V - 50 Hz monophasé. L'entreprise de construction ne s'assume aucune responsabilité à propos de la mauvaise utilisation du programmateur; en outre, elle se réserve le droit de modifier et de mettre à jour à tout moment le programmateur.

En cas de panne

Assurez-vous que l'alimentation sur le programmateur soit 230 V ±10%.
Contrôlez tous les fusibles.
Contrôlez que les photocellules soient en contact fermé.
Contrôlez qu'il n'y ait pas une chûte de tension entre le programmateur et le moteur électrique.
Contrôlez tous les contacts NF du programmateur.

Remarque : Tous les possibles raccordements sur les bornes du programmateur sont illustrés aussi dans les notices d'instructions des accessoires individuels. Sélectionner via le DIP-SWITCH-1 si DARDO 430 ou FOX 730.

Dip-switch de fonctions

ATTENTION : l'utilisation des accessoires pas Fadini peut endommager la carte. Utilisez toujours des contacts propres pour les entrées NO-NF. Faites une liaison parmi les contacts NF pas utilisés.

N°	Position ON	Position OFF
1	Photocellule arrête à l'ouverture	Photocellule n'arrête pas à l'ouverture
2	Contact radio 3-7 à l'ouverture n'arrête pas et n'inverse pas	Contact radio 3-7 à l'ouverture arrête et inverse
3	Ferme en automatique après le temps de pause	Fonctionnement en semi-automatique
4	Pré-clignotement avant le mouvement du vantail	Sans pré-clignotement avant l'ouverture
5	Contact radio 3-7 pas-pas: ouvre-arrêt-ferme-arrêt	Contact radio 3-7 inverse le mouvement à chaque impulsion
6	Libre	—
7	Active le coup de bélier à l'ouverture pour 2 s	Aucun coup de bélier à l'ouverture
8	Lampe clignotante (contact 19-20) éteinte en pause	Lampe clignotante (contact 19-20) allumée en pause
9	Refermeture après le passage de la photocellule (avec Dip 3 = ON)	Aucune refermeture après le passage de la photocellule
10	Contrôle DSA photocellules avant chaque manoeuvre	Aucun contrôle DSA photocellules avant chaque manoeuvre
11	Élimine le ralentissement en ouverture	—
12	Élimine le ralentissement en fermeture	—

Raccordements des accessoires

Photocellules

Récepteurs compatibles : ZERO.PH, Trifo 11, Orbita 57.

Photocellules externes : tous les contacts NF des récepteurs des photocellules externes doivent être raccordés en série aux bornes 1 et 2 : à leur intervention le vantail, s'il est en phase de fermeture, se rouvre.

Photocellules internes : tous les contacts NF des récepteurs des photocellules internes doivent être raccordés en série : leur intervention arrête le vantail à l'ouverture, à la fermeture et en pause jusqu'à ce qu'elles ne sont pas libérées.

DIP-SWITCH N° 1 : ON = arrête à l'ouverture et inverse à la fermeture après l'élimination de l'obstacle ; OFF = n'arrête pas à l'ouverture et inverse à la fermeture à la présence de l'obstacle.

L2 verte allumée = aucun obstacle détecté sur les photocellules externes, s'éteint à la détection de l'obstacle.
L0 verte allumée = aucun obstacle détecté sur les photocellules internes, s'éteint à la détection de l'obstacle.

Sélecteur à clé

Sélecteurs compatibles : ZERO.EK, ZERO.K. Contacts NO et NF à raccorder aux bornes des sélecteurs ou des boîtes à boutons poussoirs (bornes 3-4-5-6 : commun, ouvre, ferme, arrêt). Toutes les possibles configurations sont jointes aux accessoires de commande respectifs.

L4 rouge éteinte = aucun contact OUVRE, s'allume à chaque impulsion d'ouverture.
L5 rouge éteinte = aucun contact FERME, s'allume à chaque impulsion de fermeture.
L6 verte allumée = contact d'ARRET fermé, s'éteint à chaque impulsion d'arrêt.

Contact radio

Récepteurs : Astro 43, Jubi 433, Siti 63, Birio 868, VIX 53, carte mère ZERO.DGT, récepteur ZERO.SAPE. Raccordement sur bornes 3 (commun) et 7 (contact radio). En raccordant un contact NO entre deux bornes on peut obtenir à chaque impulsion :

Seulement ouverture : Dip 2 = ON et Dip 5 = OFF
Inversion de marche à chaque impulsion : Dip 2 = OFF et Dip 5 = OFF
Pas-pas (ouvre-arrêt-ferme-arrêt) : Dip 2 = OFF et Dip 5 = ON

DIP-SWITCH N° 2 et 5 (ne doivent jamais être au même moment sur ON) :

Dip 2 — ON : à l'ouverture n'inverse pas et n'arrête pas ; OFF : à l'ouverture arrête et inverse toujours.
Dip 5 — ON : pas-pas avec arrêt intermédiaire ; OFF : inverse le mouvement à chaque impulsion radio.
L7 rouge éteinte = aucun contact RADIO, s'allume à chaque impulsion du contact radio.

Sortie lampe de signalisation de 24 V - max 3 W (bornes 8-9)

Sortie d'une possible lampe de signalisation de l'état de l'automation :

Voyant allumé = portail ouvert
Voyant éteint = portail fermé
Clignotement à 0,5 s (rapide) = mouvement de fermeture
Clignotement à 1 s (normal) = mouvement d'ouverture

Sortie 24 Vdc - max 500 mA (bornes 9-10)

Charge max 500 mA : n° 1 récepteur radio, n° 2 paires photocellules, n° 1 led ZERO.K/ZERO.EK ou carte ZERO.DGT.

Lampe clignotante 230 Vac (bornes 19-20)

Sortie 230 Vac pour lampe clignotante.

DIP-SWITCH N° 4 : ON = pré-clignotement avant l'ouverture ; OFF = sans pré-clignotement.

DIP-SWITCH N° 8 : ON = lampe clignotante pas active pendant la pause en fonctionnement automatique (avec Dip 3 = ON) ; OFF = clignotement pendant la pause en fonctionnement automatique (avec Dip 3 = ON).

Sortie 24 Vdc pour contrôle DSA (bornes 11-12)

Sortie 24 V pour l'alimentation des projecteurs des photocellules (alimentées en parallèle), pour le contrôle DSA (Dispositif de Sécurité Autotest) : si cette fonction est active, avant chaque mouvement du portail, il y a un contrôle de tous les dispositifs de sécurité afin qu'ils soient libres, en cas contraire l'automatisme ne démarre pas.

DIP-SWITCH N° 10 : ON = contrôle DSA des photocellules (les projecteurs des photocellules doivent être nécessairement alimentés par les sorties 11-12) ; OFF = aucun contrôle DSA des photocellules.

Entrée listeau de sécurité à l'ouverture (bornes 13-15)

En série si listeaux mécaniques NF (bornes 13-15). En parallèle si listeaux résistifs 8,2 kΩ.

L13 verte allumée = listeau de sécurité à l'ouverture, elle s'éteint à chaque intervention du listeau de sécurité.

Entrée listeau de sécurité à la fermeture (bornes 14-15)

En série si listeaux mécaniques NF (bornes 14-15). En parallèle si listeaux résistifs 8,2 kΩ.

L14 verte allumée = listeau de sécurité à la fermeture, elle s'éteint à chaque intervention du listeau de sécurité.

Entrée pour ouverture piétons (bornes 15-16, seulement moteur M1)

Entrée pour l'ouverture piétons.

Sortie serrure électrique 12 Vdc (bornes 17-18)

Sortie 12 Vdc pour serrure électrique.

DIP-SWITCH N° 7 : ON = active le coup de bélier à l'ouverture pour 2 s ; OFF = n'active pas la fonction coup de bélier.

Alimentation moteurs et encodeurs

Alimentation moteurs

Moteur M1 : bornes A1, C1 (com.), B1. Moteur M2 : bornes A2, C2 (com.), B2. Encodeurs : ENCODER M1 (bornes D1, E1, F1) et ENCODER M2 (bornes D2, E2, F2).

M1 = Dardo/Fox sur le 1^er vantail à l'ouverture et éventuellement sur le vantail piétons.
M2 = Dardo/Fox sur le vantail retardé à l'ouverture.

Trimmer Force pendant la course (F.C.) : règle la force maximale exercée par le Dardo/Fox sur le portail pendant la course et proportionnellement la résistance au contact avec un obstacle. La nouvelle force sera exécutée lors de la commande succéssive d'ouverture / fermeture / radio.

Trimmer Force pendant le ralentissement (F.R.) : règle la force maximale exercée par le Dardo/Fox sur le portail pendant la phase de ralentissement et proportionnellement la résistance au contact avec un obstacle. La nouvelle force sera exécutée lors de la commande succéssive d'ouverture / fermeture / radio.

Trimmer pause : de 1 s jusqu'à 120 s.

Ralentissement du moteur

Lors de la programmation, le point de départ du ralentissement est automatiquement défini. Il est possible d'éliminer le ralentissement en ouverture et en fermeture à l'aide des dip-switches 11 et 12.

DIP-SWITCH-A N° 11 et 12 : Dip 11 ON = élimine le ralentissement en ouverture ; Dip 12 ON = élimine le ralentissement en fermeture.

Sortie relais ou voyant de courtoisie 24 Vdc max 50 mA (bornes 32-33)

Tension de sortie pendant le fonctionnement et pendant 2 minutes supplémentaires à la fin du cycle de fonctionnement.

Alimentation carte

Alimentation panneau 230 V - 50 Hz. Bornes N (neutre) et F (phase), avec mise à la terre.

Installation vantail individuel

Alimentation moteur : bornes A1, C1 (com.), B1 pour le moteur M1. Encodeur M1 : bornes D1, E1, F1. M1 = utilisez cette sortie pour le Dardo/Fox individuel.

Faites une liaison entre E1 et E2 et procédez avec la programmation sans retard des vantaux.

Fonctions du programmateur ELPRO 43

ATTENTION : tout changement sur les dips-switch des fonctions est réalisé à la commande d'ouverture ou de fermeture qui suit.

Réglage de la force

Le réglage de la force par le trimmer doit permettre le déplacement du portail. Avant la programmation, il est conseillé de positionner les trimmer de la force de manière proportionnelle au poids et à la longueur du vantail. Ce réglage détermine aussi la force du ralentissement et la résistance au choc avec un obstacle. Une force excessive par rapport à l'inertie du portail détermine une installation pas correcte selon les normes de sécurité EN 12445 et EN 12453. Donc, l'installateur est obligé, après le réglage de la force exercée sur le portail motorisé, à un contrôle des forces en jeu comme déterminé par les normes EN 12445 et EN 12453 documentées dans le manuel "Normes de Sécurité" que l'entreprise met à disposition (www.fadini.net).

Automatique / semi-automatique

Cycle automatique : à l'impulsion de commande ouvre, le portail s'ouvre, s'arrête en pause pour le temps réglé sur le trimmer pause. Lorsque ce temps est expiré, le portail se referme automatiquement. Après le passage des photocellules externes le temps de pause est réactivé.

Cycle semi-automatique : à l'impulsion de commande ouvre, le portail s'ouvre et s'arrête en position ouverte. Pour fermer le passage on doit donner une impulsion de fermeture.

DIP-SWITCH N° 3 : ON = ferme en automatique ; OFF = semi-automatique.

Trimmer pause : on règle le temps de pause en modalité automatique de 1 s jusqu'à 120 s.

Inversion de marche en cas de contact avec l'obstacle

Fonction qui permet l'inversion du mouvement en cas de contact avec un obstacle. La sensibilité de cette fonction est proportionnelle à la force exercée par le Dardo/Fox à travers le Trimmer Force pendant la course et pendant la phase de ralentissement.

Phase d'ouverture : la fonction inverse la marche en libérant l'obstacle. Le portail reste en arrêt dans l'attente d'une commande.
Phase de fermeture : la fonction inverse la marche jusqu'à la butée d'ouverture.

N.B. Si pour 5 fois consécutives le portail détecte un obstacle pendant le cycle complet ouvre-arrêt-ferme, le portail reste ouvert dans l'attente d'une commande.

Refermeture après le passage des photocellules

En phase d'ouverture et en pause (avec DIP N° 3 = ON). Fonction qui permet la refermeture automatique du portail après 3 s du passage à travers le faisceau des photocellules.

DIP-SWITCH N° 9 : ON = refermeture automatique après 3 s après le passage à travers les photocellules ; OFF = aucune refermeture automatique après le passage à travers les photocellules.

DSA : contrôle automatique des photocellules

Pour le contrôle DSA (Dispositif Sécurité Autotest) raccordez à cette sortie (bornes 11-12) seulement les projecteurs des photocellules et sélectionnez le Dip N° 10 = ON. Avant chaque mouvement du portail, si cette fonction est activée, l'Elpro 43 contrôle que tous les dispositifs des photocellules raccordées soient libres d'obstacles et correctement fonctionnantes; en cas contraire le portail ne démarre pas.

DIP-SWITCH N° 10 : ON = active le contrôle des sécurités DSA ; OFF = désactive le contrôle des sécurités DSA.

Ouverture par horloge externe

Raccordement : raccordez en parallèle le contact NO de l'horloge aux bornes n° 4 ouvre et n° 3 commun, en activant la refermeture automatique avec le dip-switch n° 3 = ON.

Fonctionnement : programmez l'horaire d'ouverture et de fermeture sur l'horloge. A l'heure définie le portail s'ouvre (la lampe clignotante s'éteint) et il n'acceptera plus aucune commande (même radio) jusqu'à l'expiration de l'horaire de fermeture. Ensuite, après le temps de pause, il y aura la fermeture automatique.

DIP-SWITCH N° 3 : ON = ferme en automatique.

Programmation sans le retard des vantaux

Dans le cas où les deux vantaux du portail s'ouvrent au même moment et pour installations qui ont seulement un motoréducteur pour portails avec un seul vantail. On procède à la programmation après l'exécution de tous les raccordements électriques sur le programmateur (selon les instructions lui jointes), avec tous les accessoires de commande et de sécurité demandés.

ATTENTION : toutes les leds vertes doivent être allumées, en cas contraire contrôlez tous les raccordements des accessoires, surtout les contacts NF des sécurités installées (contact des photocellules internes et externes, contact d'arrêt, listeaux de sécurité, ...).

Appuyez et maintenez appuyé pour 5 secondes la touche de programmation (jusqu'à ce que la Led LP commence à clignoter) : de cette manière vous entrez en phase de programmation.
Donnez une seule impulsion : la Led LP reste allumée, puis attendez. Au bout de 10 secondes, la Led LP s'éteint et les vantaux s'ouvrent simultanément jusqu'à l'arrêt.
En butée d'ouverture la Led LP s'allume et reste fixe allumée : attendez environ 10 secondes (n'appuyez pas sur le bouton). Après 10 secondes, la Led LP s'éteint et les vantaux passent en position de fermeture jusqu'à la butée.
Led LP éteinte, et lampe clignotante éteinte indiquent que la programmation est terminée.

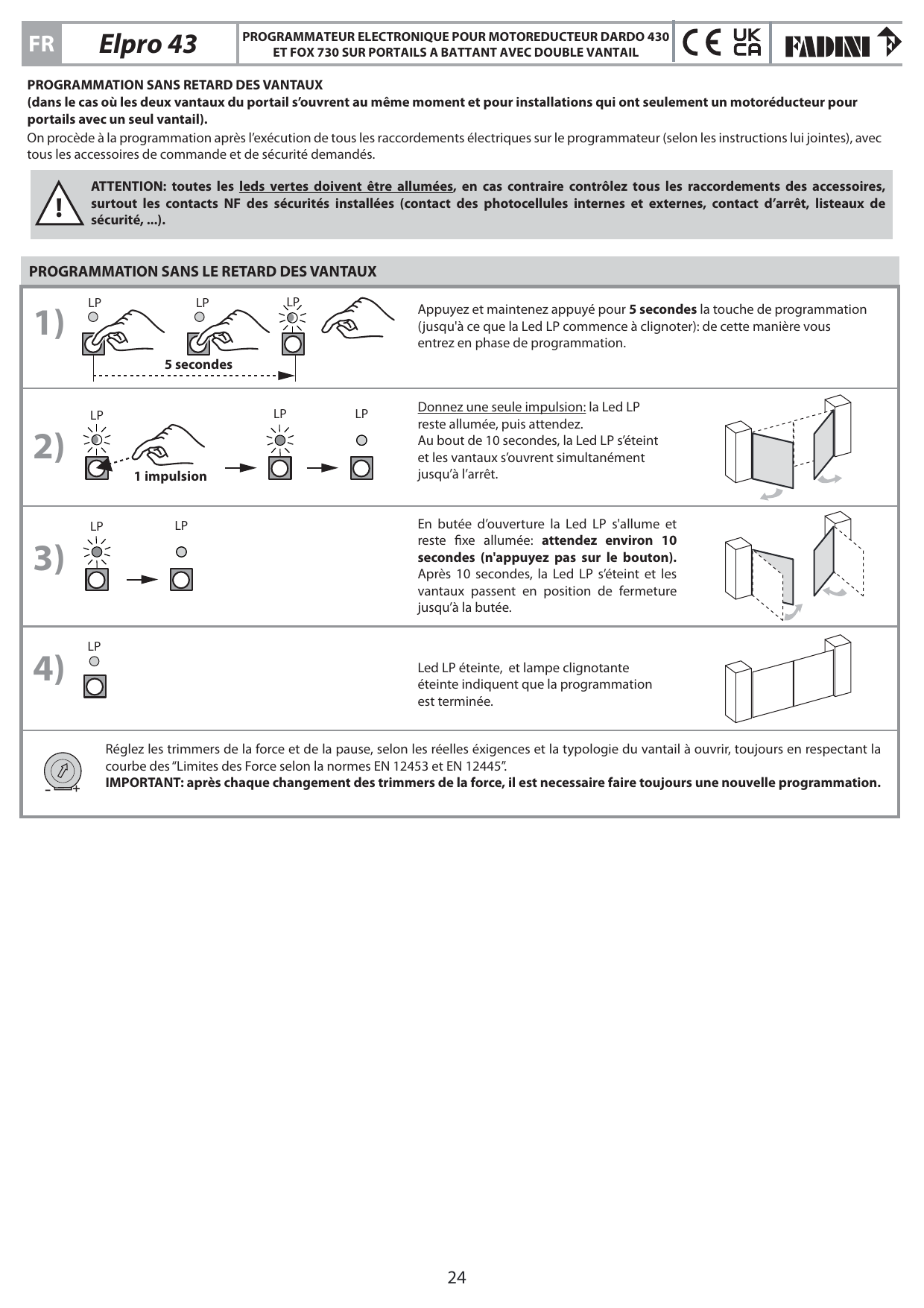

Séquence de programmation sans retard des vantaux

Réglez les trimmers de la force et de la pause, selon les réelles exigences et la typologie du vantail à ouvrir, toujours en respectant la courbe des "Limites des Force selon les normes EN 12453 et EN 12445".

IMPORTANT : après chaque changement des trimmers de la force, il est nécessaire faire toujours une nouvelle programmation.

Programmation avec le retard des vantaux

Pour portails avec vantaux surmontés à la fermeture. Cette programmation est nécessaire lorsque les vantaux du portail se surmontent et donc il faut les retarder à l'ouverture et à la fermeture. On peut procéder à la programmation après avoir fait tous les raccordements électriques sur le programmateur (selon les instructions lui jointes) avec tous les accessoires de commande et de sécurité nécessaires.

Appuyez et maintenez appuyé pour 5 secondes la touche de programmation (jusqu'à ce que la Led LP commence à clignoter) : de cette façon vous entrez en modalité programmation.
Donnez une seule impulsion : la Led LP reste allumée fixe. Dans les 10 secondes à partir de l'impulsion précédente, donnez une seconde impulsion (vous entrez dans la programmation avec le retard des vantaux) : la led s'éteint et le premier vantail du Dardo/Fox raccordé à la borne M1 commence l'ouverture (vantail piétons). Le temps qui écoule pour effectuer la phase suivante, c'est le temps de retard vantail à l'ouverture.
Donnez seulement une impulsion : le 2^ème vantail commence à partir différé à l'ouverture (Dardo/Fox raccordé à la borne M2). Le temps écoulé depuis l'impulsion précédente, c'est le temps de retard vantail à l'ouverture.
Lorsque les deux vantaux sont arrivés en butée d'ouverture la led LP reste allumée fixe. Donnez une impulsion individuelle : le vantail du Dardo/Fox M2 commence la fermeture. Le temps qui écoule pour effectuer la phase suivante, c'est le temps de retard vantail à la fermeture.
Donnez une impulsion individuelle : le vantail du Dardo/Fox M1 commence à se fermer. Le temps écoulé depuis l'impulsion précédente, c'est le temps de retard vantail à la fermeture.
Attendez que les vantaux arrivent en butée de fermeture. Led LP éteinte, programmation terminée.

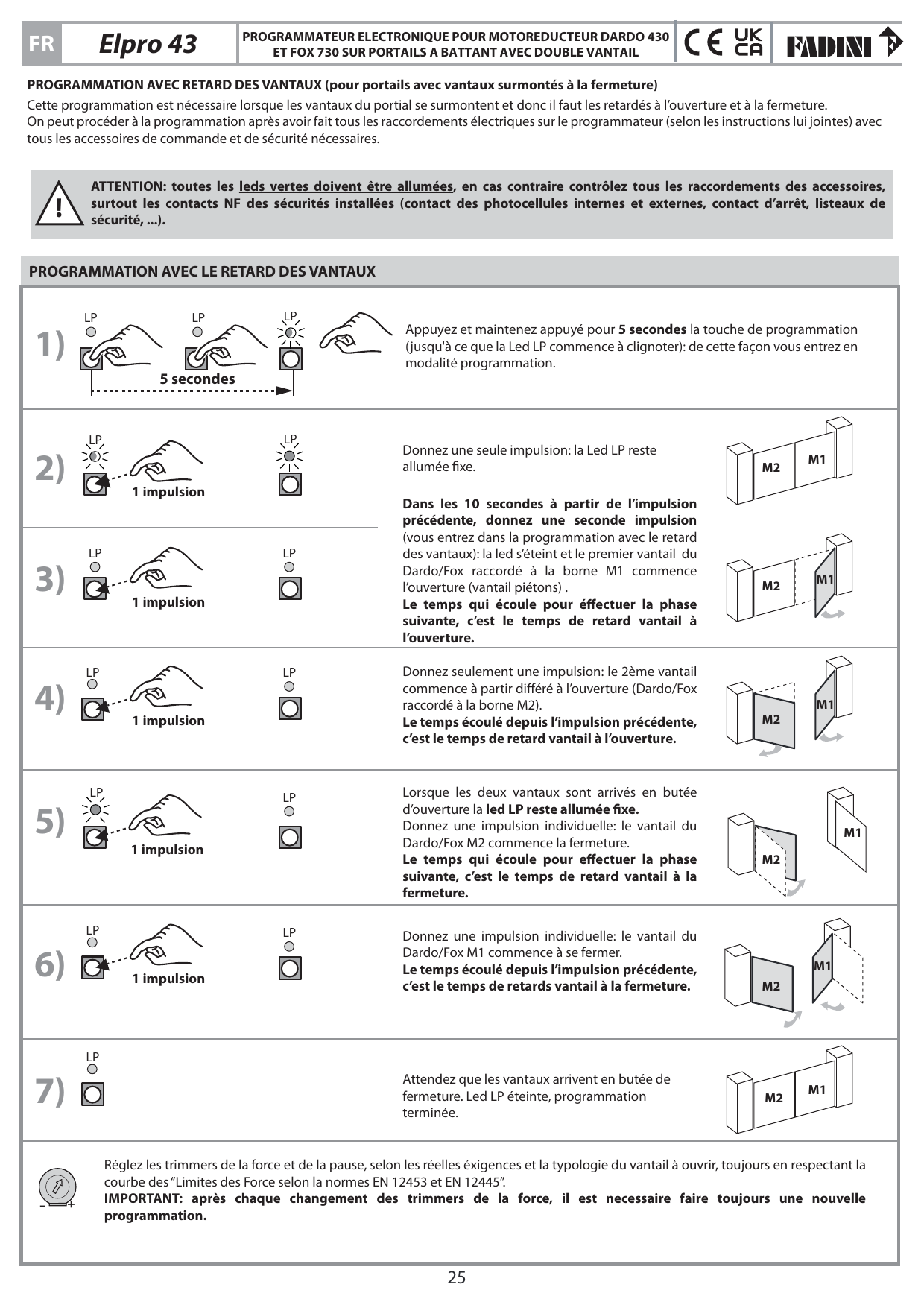

Séquence de programmation avec retard des vantaux (moteurs M1 et M2)
